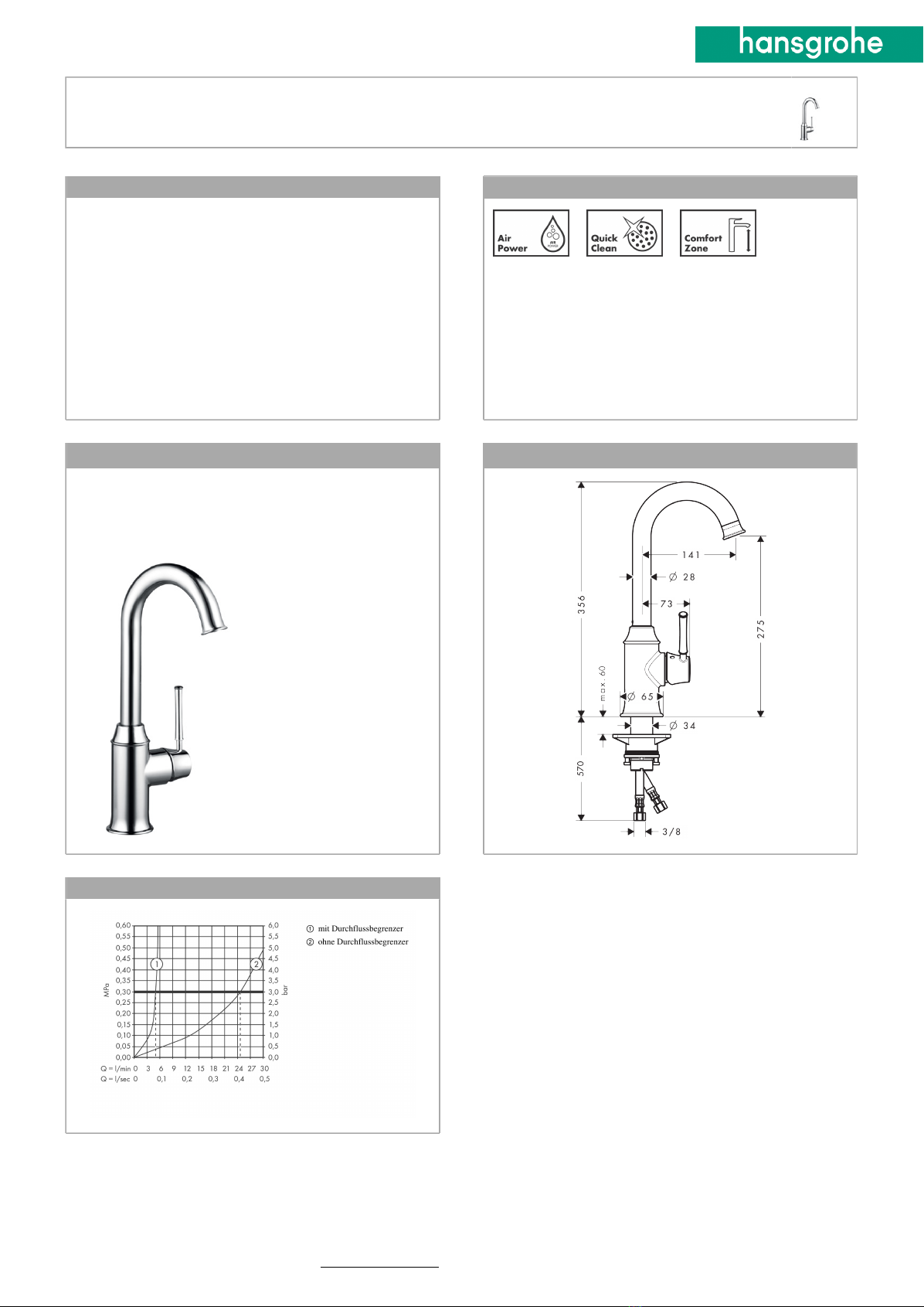

Hans Grohe M531-H280 73872000 Manual

M53
M531-H280 Einhebel-Küchenmischer
Oberflächen: Chrom___Artikelnummer: 73872000
Beschreibung
Merkmale
· ComfortZone 280
· Schwenkbereich 150°
· Normalstrahl
· Anschlussgröße: DN15
· Durchflussmenge 5 l/min
· Keramikmischsystem
· Anschlussart: G ⅜ Anschlussschläuche
· für Durchlauferhitzer geeignet
· Hahnlochbohrung mit 35 mm erforderlich
Technologie
Produktabbildung Maßzeichnung
Durchflussdiagramm
Mehr Details online auf unserer Website_www.hansgrohe.de_Wir freuen uns auf Ihren Besuch
14.11.18
1 / 1Seite

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
M531-H280
73872000

2 Montage (siehe Seite 31)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt-
und Warmwasseranschlüssen müssen ausgegli-
chen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installations-
richtlinien sind einzuhalten.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durch-
flussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
Deutsch
Serviceteile (siehe Seite 34)
Maße (siehe Seite 33)
Bedienung (siehe Seite 36)
Hansgrohe empfiehlt, morgens oder
nach längeren Stagnationszeiten den
ersten halben Liter nicht als Trinkwasser
zu verwenden.
Reinigung (siehe Seite 35)
Kein essigsäurehaltiges Silikon verwen-
den!
Symbolerklärung
Durchflussdiagramm
(siehe Seite 33)
 mit EcoSmart®
 ohne EcoSmart®
Justierung (siehe Seite 32)
Einstellen der Warmwasserbegrenzung.
In Verbindung mit Durchlauferhitzern
ist eine Warmwassersperre nicht zu
empfehlen.
Prüfzeichen (siehe Seite 36)

3
Montage (voir pages 31)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après
le montage, tout dommage de transport ou de
surface ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Robinetterie équipée en série d’un EcoS-
mart® (limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Pièces détachées
(voir pages 34)
Dimensions (voir pages 33)
Instructions de service
(voir pages 36)
Hansgrohe recommande de ne pas utili-
ser le premier demi-litre le matin ou après
une période de stagnation prolongée.
Nettoyage (voir pages 35)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 33)
 avec EcoSmart®
 sans EcoSmart®
Etalonnage (voir pages 32)
Réglage de la limitation d'eau chaude.
En liaison avec les chauffe-eau, un
blocage de l'eau chaude n'est pas
recommandable.
Classification acoustique et
débit (voir pages 36)

4 Assembly (see page 31)
Safety Notes
Gloves should be worn during installation to
prevent crushing and cutting injuries.
The product may only be used for bathing,
hygienic and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for
transport damages. After it has been installed, no
transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking
water!
English
Spare parts (see page 34)
Dimensions (see page 33)
Operation (see page 36)
Hansgrohe recommends not to use
as drinking water the first half liter of
water drawn in the morning or after a
prolonged period of non-use.
Cleaning (see page 35)
Do not use silicone containing acetic
acid!
Symbol description
Flow diagram (see page 33)
 with EcoSmart®
 without EcoSmart®
Adjustment (see page 32)
To adjust the hot water limiter. Using a
hot water limiter in combination with
a continuous flow water heater is not
recommended.
Test certificate (see page 36)

5
Montaggio (vedi pagg. 31)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare
guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente
per fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di
pressione tra i collegamenti dell'acqua fredda e
dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno ricono-
sciuti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinette-
ria rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazio-
nali vigenti nel rispettivo paese.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Parti di ricambio (vedi pagg. 34)
Ingombri (vedi pagg. 33)
Procedura (vedi pagg. 36)
Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazio-
ne, di non utilizzare il primo mezzo litro
come acqua potabile.
Pulitura (vedi pagg. 35)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 33)
 con EcoSmart®
 senza EcoSmart®
Taratura (vedi pagg. 32)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazio-
ne di acqua calda in combinazione con
le caldaie istantanee non è consigliabile.
Segno di verifica (vedi pagg. 36)

6 Montaje (ver página 31)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes
para evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o
de superficie.
• Los conductos y la grifería deben montarse, lavar-
se y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Grifo, desde fábrica equipado con EcoS-
mart® (limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Repuestos (ver página 34)
Dimensiones (ver página 33)
Manejo (ver página 36)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
Limpiar (ver página 35)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 33)
 con EcoSmart®
 sin EcoSmart®
Ajuste (ver página 32)
Ajuste del límite de agua caliente. En
combinación con calentadores continuos
no es recomendable utilizar un bloqueo
de agua caliente.
Marca de verificación
(ver página 36)

7
Montage (zie blz. 31)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel-
en snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warm-
watertoevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw
wordt geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende instal-
latierichtlijnen moeten nageleefd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen (zie blz. 34)
Maten (zie blz. 33)
Bediening (zie blz. 36)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
Reinigen (zie blz. 35)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram
(zie blz. 33)
 met EcoSmart®
 zonder EcoSmart®
Instellen (zie blz. 32)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Keurmerk (zie blz. 36)

8 Montering (se s. 31)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand
bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det
enkelte land, skal overholdes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gen-
nemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Reservedele (se s. 34)
Målene (se s. 33)
Brugsanvisning (se s. 36)
Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
Rengøring (se s. 35)
Der må ikke benyttes eddikesyreholdig
silikone!

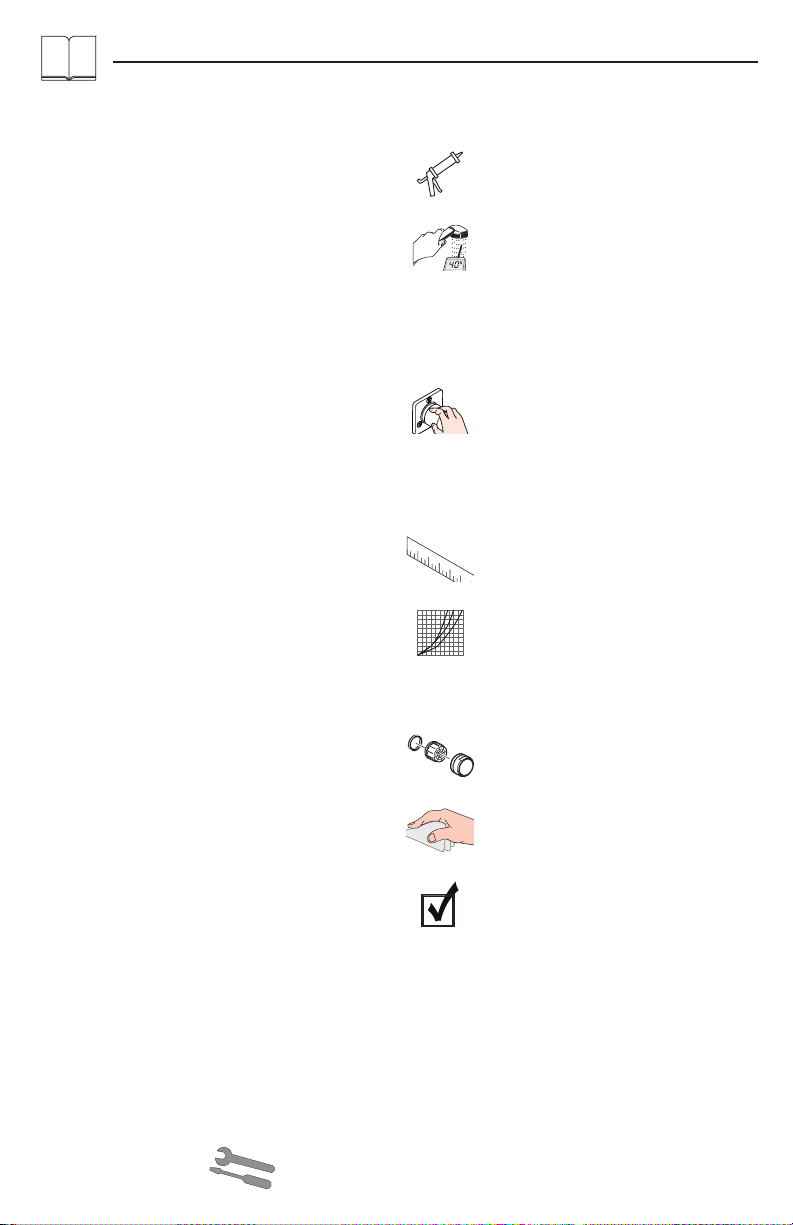

Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 33)
 med EcoSmart®
 uden EcoSmart®
Forindstilling (se s. 32)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvand-
varmere anbefaler vi ikke en varmvands-
spærre.
Godkendelse (se s. 36)

9
Montagem (ver página 31)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas
de protecção, de modo a evitar ferimentos resul-
tantes de entalamentos e de cortes.
O produto só pode ser utilizado para fins de
higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as
normas em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido
para água potável!
Português
Peças de substituição
(ver página 34)
Medidas (ver página 33)
Funcionamento (ver página 36)
A Hansgrohe recomenda a não utiliza-
ção do primeiro meio litro de água, de
manhã ou após longas paragens, para
fins de consumo.
Limpeza (ver página 35)
Não utilizar silicone que contenha ácido
acético!

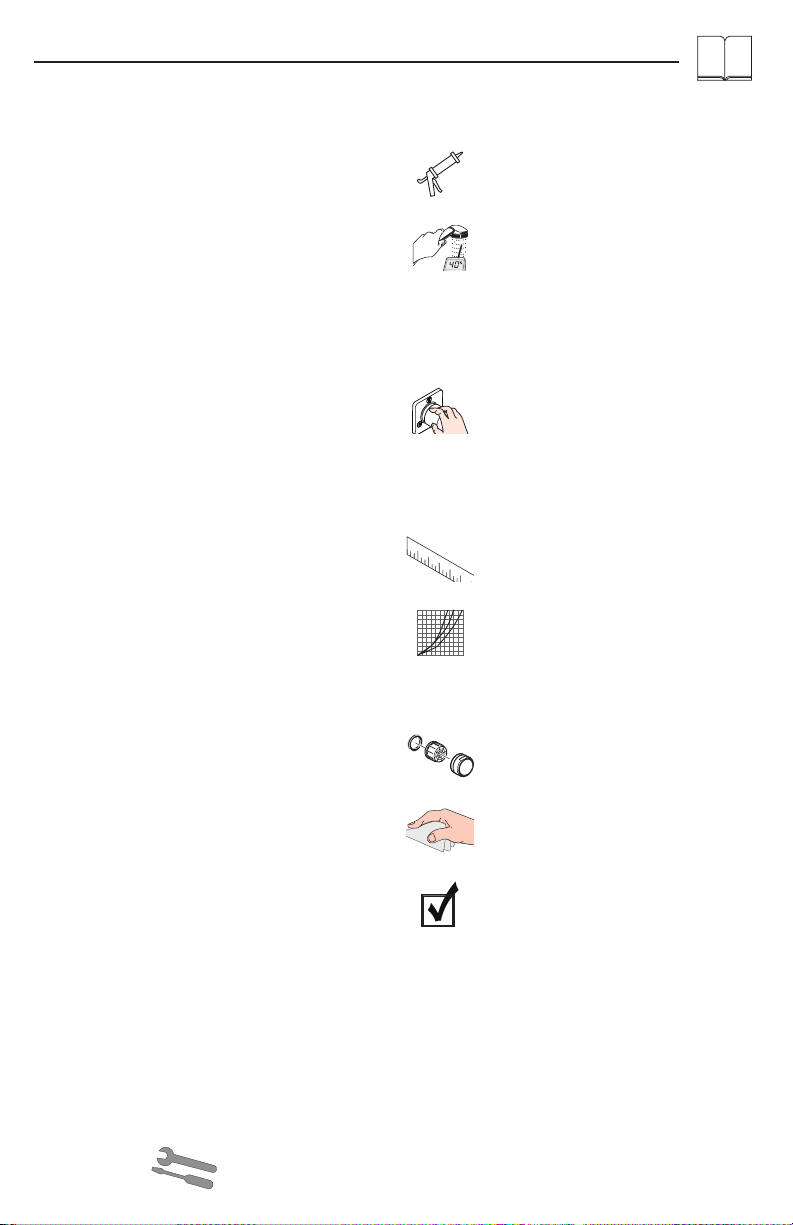

Descrição do símbolo
Fluxograma (ver página 33)
 com EcoSmart®
 sem EcoSmart®
Afinação (ver página 32)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Marca de controlo
(ver página 36)

10 Montaż (patrz strona 31)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić
rękawice ochronne.
Produkt może być używany tylko do kąpieli,
higieny i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód
na powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Części serwisowe
(patrz strona 34)
Wymiary (patrz strona 33)
Obsługa (patrz strona 36)
Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierw-
sze pół litra wody nie używać jako wody
pitnej.
Czyszczenie (patrz strona 35)
Nie stosować silikonów zawierających
kwas octowy!

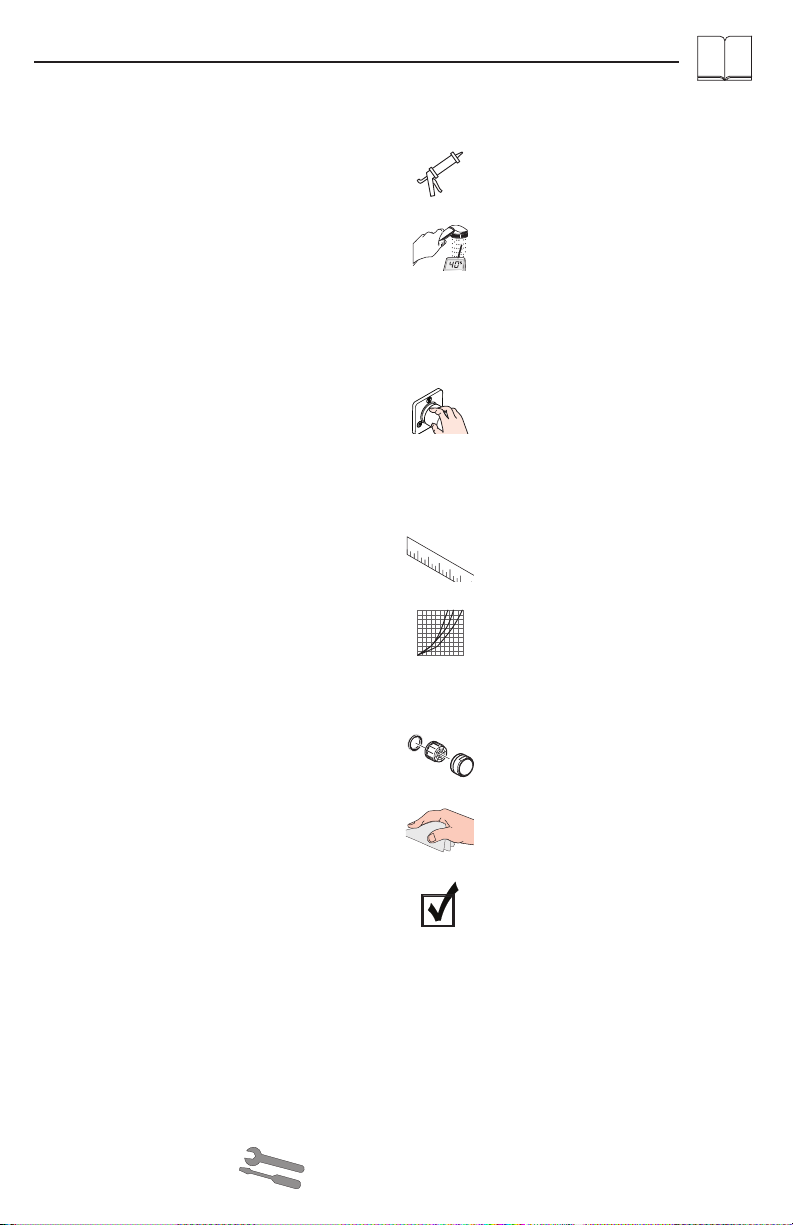

Opis symbolu
Schemat przepływu
(patrz strona 33)
 z EcoSmart®
 bez EcoSmart®
Ustawianie (patrz strona 32)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury
wody w połączeniu z przepływowym
podgrzewaczem wody nie jest zalecane.
Znak jakości (patrz strona 36)

11
Montáž (viz strana 31)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděni-
nám je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené trans-
portem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, pro-
pláchnuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v
dané zemi.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Servisní díly (viz strana 34)
Rozmìry (viz strana 33)
Ovládání (viz strana 36)
Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního
půl litru jako pitnou vodu.
Čištění (viz strana 35)
Nepoužívat silikon s obsahem kyseliny
octové!

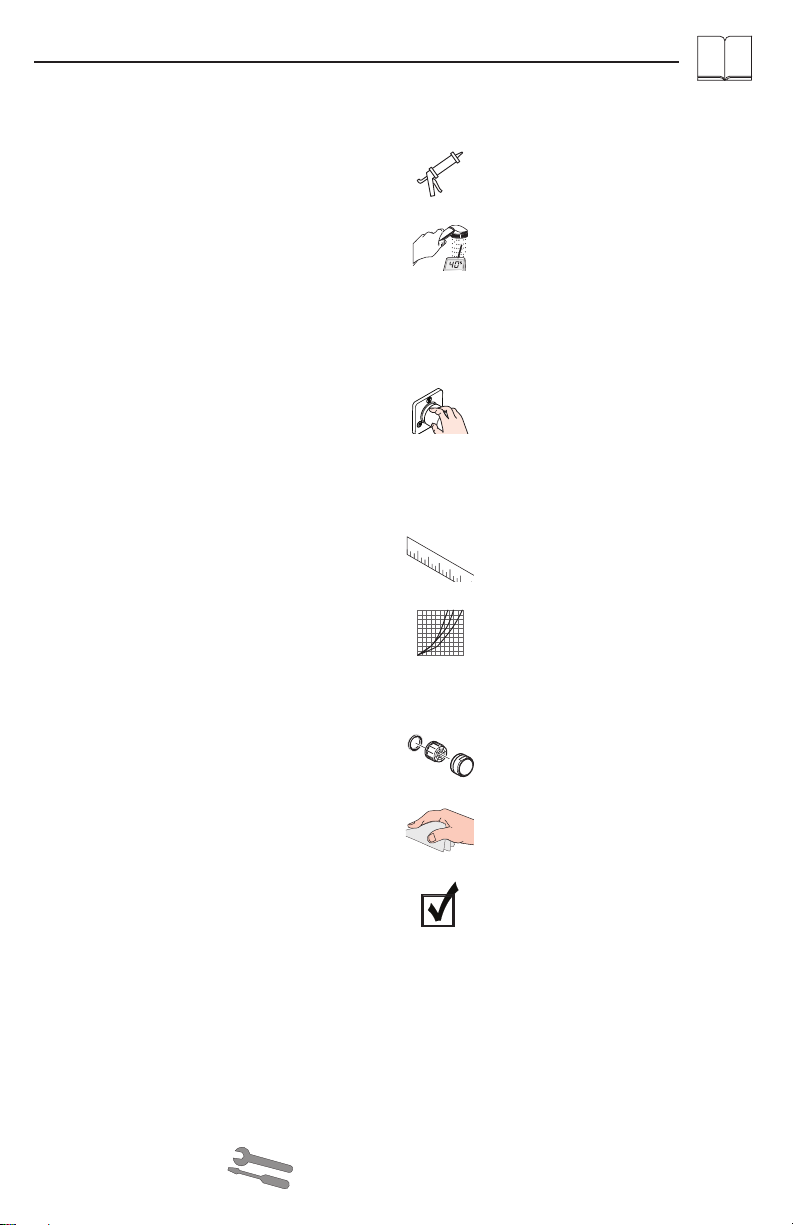

Popis symbolů
Diagram průtoku (viz strana 33)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Nastavení (viz strana 32)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se pou-
žití uzávěru teplé vody nedoporučuje.
Zkušební značka (viz strana 36)

12 Montáž (viď strana 31)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a
telesnú hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej
a teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či
nebol počas transportu poškodený. Po zabudovaní
nebudú uznané žiadne škody spôsobené transpor-
tom alebo poškodenia povrchu.
• Ledningarna och blandaren måste monteras,
spolas igenom och kontrolleras enligt de gällande
normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Servisné diely (viď strana 34)
Rozmery (viď strana 33)
Obsluha (viď strana 36)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol
litra vody ako pitnú vodu.
Čistenie (viď strana 35)
Nepoužívať silikón s obsahom kyseliny
octovej!

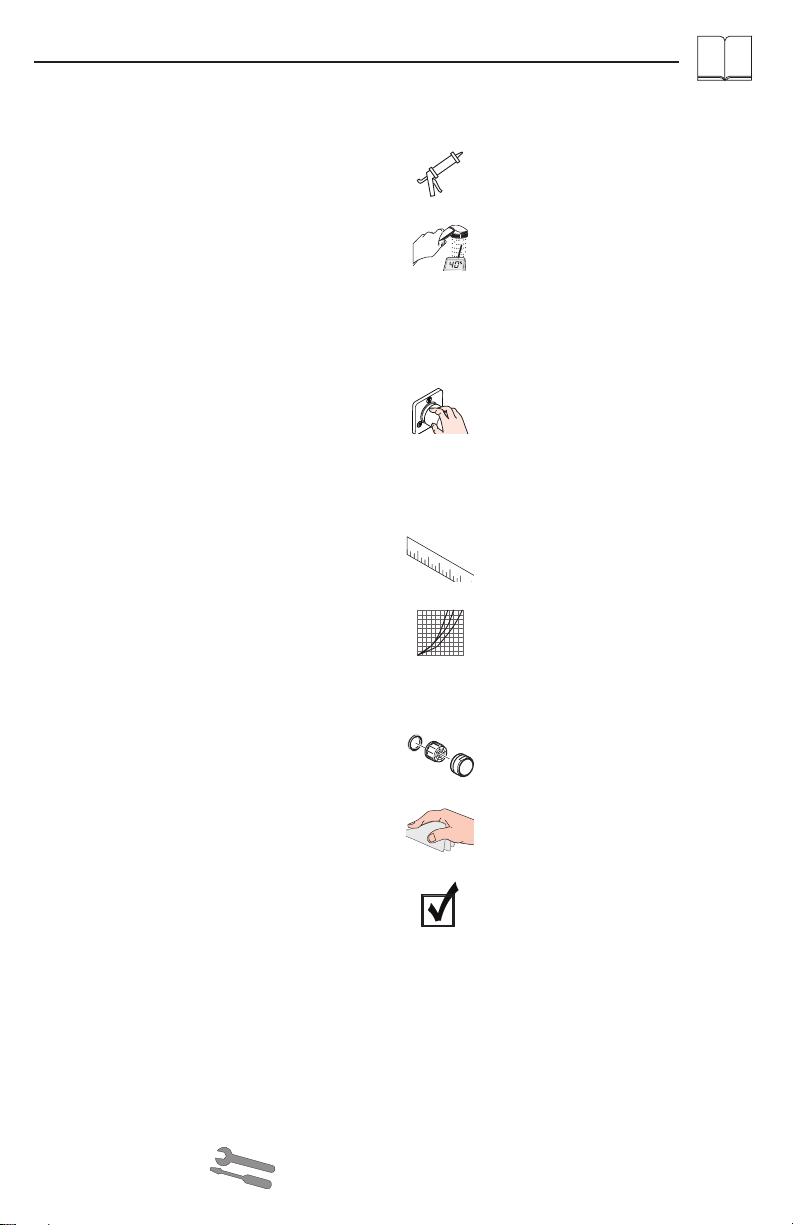

Popis symbolov
Diagram prietoku
(viď strana 33)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Nastavenie (viď strana 32)
Nastavenie obmedzenia teplej vody.
V spojení s prietokovými ohrievačmi sa
neodporúča použitie obmedzovača
teplej vody.
Osvedčenie o skúške
(viď strana 36)

13
安装 (参见第页31)
安全技巧
装配时为避免挤压和切割受伤，必须戴上
手套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安
装后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲
洗和检查。
• 请遵守当地国家现行的安装规定。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
 (1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
备用零件 (参见第页34)
大小 (参见第页33)
操作 (参见第页36)
汉斯格雅建议，清晨或在水流长时间
停滞后，前半升水不作饮用水使用。
清洗 (参见第页35)
请勿使用含有乙酸的硅胶！
符号说明
流量示意图 (参见第页33)
带有EcoSmart®
无EcoSmart®
调节 (参见第页32)
热水温度调节。如果使用即热式喷
头，则不建议安装热水阀门。
检验标记 (参见第页36)

14 Монтаж (см. стр. 31)
Указания по технике безопас-
ности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами вы-
ровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды
в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действу-
ющими нормами.
• Необходимо соблюдать требования по монта-
жу, действующие в соответствующих странах.
Технические данные
Смесители этой серии серийно оснащают-
ся EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для
питьевой воды!
Русский
Κомплеκт (см. стр. 34)
Размеры (см. стр. 33)
Эксплуатация (см. стр. 36)
Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
Очистка (см. стр. 35)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока (см. стр. 33)
 C EcoSmart®
 Без EcoSmart®
Подгонка (см. стр. 32)
Регулировка ограничителя горячей
воды. В сочетании с проточными нагре-
вателями не рекомендуется использо-
вать блокировку воды.
Знак технического контро-
ля (см. стр. 36)

15
Szerelés (lásd a oldalon 31)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irány-
elveket be kell tartani.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tartozékok (lásd a oldalon 34)
Méretet (lásd a oldalon 33)
Használat (lásd a oldalon 36)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
Tisztítás (lásd a oldalon 35)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 33)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Beállítás (lásd a oldalon 32)
A meleg víz korlátozás beállítása. Átfo-
lyós vízmelegítőknél meleg víz korlátozó
használata nem ajánlott.
Vizsgajel (lásd a oldalon 36)

16 Asennus (katso sivu 31)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien
ja viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia-
ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdol-
liset kuljetusvahingot. Asennuksen jälkeen kuljetus-
ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava
ja tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juoma-
veden kanssa!
Suomi
Varaosat (katso sivu 34)
Mitat (katso sivu 33)
Käyttö (katso sivu 36)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
Puhdistus (katso sivu 35)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi
(katso sivu 33)
 sisältää EcoSmart®
 ilman EcoSmart®
Säätö (katso sivu 32)
Lämpötilan rajoittimen säätäminen.
Emme suosittele käyttämään lämpötilan
rajoitinta vedenlämmittimen (läpivirtaus-
kuumennin) yhteydessä.
Koestusmerkki (katso sivu 36)

17
Montering (se sidan 31)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så
att man kan undvika kläm- och skärskadorgen
werden.
Produkten får bara användas till kroppshygien
med bad och dusch.
Stora tryckskillnader mellan anslutningarna för
varmt och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras,
spolas igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Blandare seriemässigt med EcoSmart®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Reservdelar (se sidan 34)
Måtten (se sidan 33)
Hantering (se sidan 36)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten
på morgonen eller efter längre perioder
utan användning.
Rengöring (se sidan 35)
Använd inte silikon som innehåller ät-
tiksyra!
Symbolförklaring
Flödesschema (se sidan 33)
 med EcoSmart®
 utan EcoSmart®
Justering (se sidan 32)
Ställa in varmvattenregleringen. Tillsam-
mans med varmvattenberedare rekom-
menderas inte en varmvattenspärr.
Testsigill (se sidan 36)

18 Montavimas (žr. psl. 31)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavi-
mo metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi,
kūno higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumon-
tavus pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plau-
nami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (van-
dens srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C /
4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Atsarginės dalys (žr. psl. 34)
Išmatavimai (žr. psl. 33)
Eksploatacija (žr. psl. 36)
Naudojant po ilgesnės pertraukos,
„Hansgrohe“ rekomenduoja pirmo pusės
litro vandens nevartoti kaip geriamojo.
Valymas (žr. psl. 35)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 33)
 su EcoSmart®
 be EcoSmart®
Reguliavimas (žr. psl. 32)
Karšto vandens ribojimas. Kartu su cirku-
liaciniais šildytuvais nerekomenduojama
naudoti karšto vandens blokavimo įtaisų.
Bandymo pažyma (žr. psl. 36)

19
Sastavljanje (pogledaj stranicu 31)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječe-
nja i posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne
vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se
ne priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Rezervni djelovi
(pogledaj stranicu 34)
Mjere (pogledaj stranicu 33)
Upotreba (pogledaj stranicu 36)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode
ne upotrebljavate za piće.
Čišćenje (pogledaj stranicu 35)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 33)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Regulacija (pogledaj stranicu 32)
Namještanje limitera tople vode. U
kombinaciji s protočnim bojlerima nije
preporučljiva primjena sustava za bloki-
ranje dotoka tople vode.
Oznaka testiranja
(pogledaj stranicu 36)
