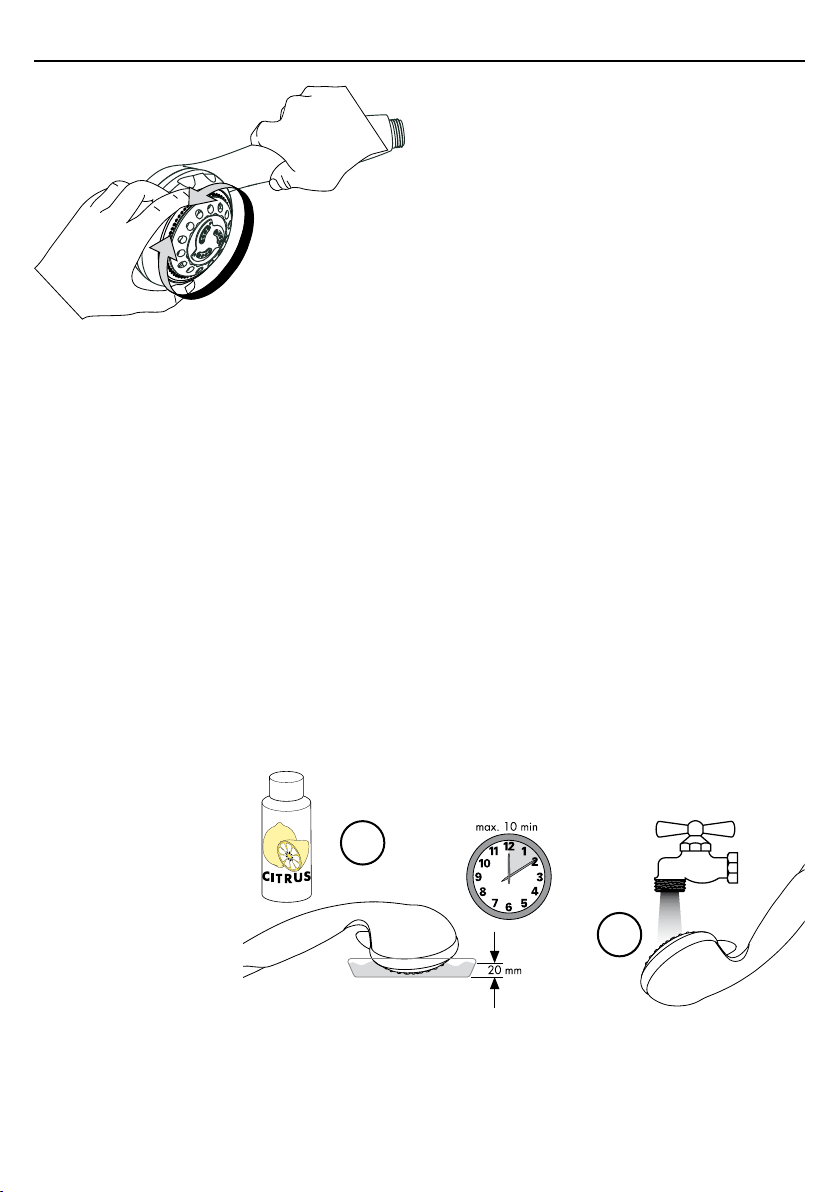

Montageanleitung / Pflegehinweis
Clubmaster Set
27312XXX Porter Set Clubmaster 27588XXX

2
Deutsch: Optimale Funktion nur in Verbindung mit Hansgrohe Handbrausen
und Hansgrohe Brausenschläuchen garantiert.
Brausenschläuche sind nur zum Anschluss von Brausen an Arma-
turen geeignet. Eine Absperrung nach dem Schlauch in Fließrich-
tung ist unzulässig!
English: Optimal functioning is only guaranteed with the combination of
Hansgrohe handshowers and Hansgrohe shower hoses.
Shower hoses are only suitable for a connection from the shower
to the fitting. Never fit a shut-off device between the fitting and the
hose.
Français: Une function optimale est seulement garantie en combinaison avec des douches à main et
des flexibles Hansgrohe.
Les flexibles de douche ne doivent être utilisés que pour le raccordement d ’une douche
à main à un robinet. Le montage d ’un système d ’arrêt après le flexible, en direction du
courant d ’eau est strictement interdit.
Italiano: Funzionalità ottimale solamente in combinazione con doccette e flessibili Hansgrohe.
I flessibili devono essere inseriti solo tra l ’uscita dell ’acqua e la doccetta. Non deve essere
introdotta alcuna prolunga tra il flessibile e l ’uscita dell ’acqua.
Español: Sólo se garantiza una función óptima en combinación con teleduchas y flexos de Hans-
grohe.
Los flexos deben usarse exclusivamente para la conexión entre grifería y teleducha. Cu-
alquier función de cierre tras el flexo y en la dirección del flujo del agua no está permitida.
Nederlands: Optimal funktioneren gegarandeerd bij kombinatie met Hansgrohe handdouche en
doucheslang.
De doucheslangen zijn alleen geschikt voor de aansluiting van douches aan kranen. Een
versperring ná de doucheslang in de stroomrichting is niet toelaatbaar.
Dansk: Optimal funktion garanteres for anvendelse i forbindelse med Hansgrohe håndbrusere og
Hansgrohe bruseslanger.
Bruserslanger bør kun anvendes i forbindelse med tilslutning mellem brusere og armatur.
Det er ikke tilladt at montere en afspærringsventil mellem bruser og slange!
Português O bom funcionamento é apenas garantido em combinação com chuveiros de mão e tubos
flexíveis Hansgrohe.
Os tubos flexíveis são apenas adequados para uma ligação do chuveiro à misturadora.
Nunca instale uma válvula de corte entre a misturadora e o tubo flexível.
Polski Poprawność funkcjonowania gwarantowana tylko z High Flow termostaty Hansgrohe.
Węże prysznicowe przeznaczone są do podłączenia tylko z armaturą. Zabezpieczenie na
wężu jest niedopuszczalne.

3
Clubmaster-Set
27312XXX
Softstrahl
Jet doux aéré
Soft spray
Getto areato
Chorro espumoso
Softstraal
Softstråle
operação soft
Strumień miękki
Massagestrahl
Jet de massage
Massage
Getto massaggio
Chorro masaje
Massagestraal
Massagebrus
operação massajem
Strumień masując
Normalstrahl
Jet de pluie
Normal spray
Getto normale a pioggia
Chorro de lluvia
Normale douchestraal
Normalstråle
operação normal
Strumień normalny
Porter Set Clubmaster
27588XXX

4
Ab • ist die Funktion gewährleistet.
A partir de • le fonctionnement est garanti.
From • the function is guaranteed.• the function is guaranteed.the function is guaranteed.
Dal • si garantisce la funzionalità.
Mínimo • para el correcto funcionamiento.
Vanaf • is het functioneren gegarandeerd.
Frau • er funktionen anvendelig.
• A partir deste ponto inicia-se o funcionamento
correcto.
Od  możliwe jest funkcjonowanie możliwe jest funkcjonowanie możliwe jest funkcjonowanie
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60 °C
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d’eau chaude: 60 °C
Classification acoustique et débit: ACS
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60 °C
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 60 °C
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60 °C
Technische gegevens
Werkdruk: max. 0,6 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60 °C
Tekninske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60 °C
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60 °C
Dane techniczne
Ciśnienie robocze max.0,6 MPa
Zalecane ciśnienie robocze 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura ciepłej wody max.60° C

5
DDie der Handbrause beigepackte Siebdichtung muss eingebaut werden, um Schmutzeinspülungen
aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion beeinträchtigen
und/oder zu Beschädigungen an Funktionsteilen der Handbrause führen, für hieraus ergebende
Schäden haftet Hansgrohe nicht.
FLe joint à filtre fourni avec la douchette à main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer le fonctionnement de ce produit et même en-
dommager des pieces mobiles. Des réclamations à la suite de l’usage de la douchette sans joint-
tamis de hansgrohe ne peuvent pas faire partie de notre garantie. 2 mm
GB The mesh washer must be insert to protect the hand shower against incoming dirt by pipework.
Incoming dirt leads to defects or/and can damage parts of the hand shower; such caused faults
voids all liability and guarantee claims.
IPer proteggere la doccetta da eventuali impurita provenienti dalle tubazioni dell’acqua, deve essere
inserito il filtro nell’impugnatura della doccetta stessa. Tali impurita possono infatti causare difetti
e/o danneggiare parti della doccetta; in questo caso la Hansgrohe non risponde dei danni.
ELa junta de filtración que se suministra con la teleducha evita que las partículas de suciedad
procedentes de las tuberías lleguen a la teleducha. Debe colocarse entre el flexo y la teleducha.
Infiltraciones de suciedad deterioran el funcionamiento de la teleducha y pueden causar daños en
el interior de la misma que no están cubiertas por la garantía de Hansgrohe.
NL Het bij de handdouche verpakte zeefje moet worden ingebouwd om vuil uit de waterleiding te
weren. Vuil uit de leidingen kan de werking van de handdouche negatief beïnvloeden en/of de
handdouche beschadigen. Voor deze schade is Hansgrohe niet verantwoordelijk.
DK Den vedlagte smudsfangssi skal indsættes i håndbruseren for at undgå snavs fra rørsystemet. Inds-
kyllet snavs kan have indflydelse på bruserens funktion og/eller føre til beskadigelser på håndbru-
serens funktionsdele.
PO filtro de rede deve ser colocado para proteger o chuveiro de mão de areias e resíduos rove-
nientes da tubagem. Resíduos e areias podem danificar componentes, ou provocar mau funcion-
amento do chuveiro de mão; as avarias assim provocadas anulam a nossa responsabilidade e
anulam a nossa garantia.
PL Znajdujący się w opakowaniu ltr sitkowy musi zostać zainstalowany, aby skutecznie usuwać
zanieczyszczenia stałe znajdujące się w instalacji. Zanieczyszczenia, które przedostaną się do
główki prysznicowej z powodu braku takiego ltra sitkowego mogą spowodować jej uszkodzenie.
W takich przypadkach Hansgrohe nie ponosi odpowiedzialności za powstałe szkody.

6
DHansgrohe Handbrausen können in Verbin-
dung mit hydraulisch und thermisch gesteu-
erten Durchlauferhitzern eingesetzt werden,
wenn der Fließdruck vor der Armatur min-
destens 0,15 MPa beträgt.
FLes douchettes Hansgrohe fonctionnent avec
les chauffe eaux instantanés à partir de 0,15
MPa de pression à condition.
GB Hansgrohe hand showers can be used to-
gether with hydraulically and thermically
controlled continuous flow heaters if the flow
pressure is at least 0,15 MPa in fornt of the
shower fitting.
ILe doccette Hansgrohe funzionano anche
con scaldabagni instantanel se la pressione
è di almeno 0,15 MPa.
ELas teleduchas de Hansgrohe se pueden ser
utilizado junto con calentadores continuos de
agua que sean manejados de manera hid-
ráulica o térmica, siempre que la presión del
caudal ascienda a un mínimo de 0,15 MPa.
NL Hansgrohe handdouches kunnen worden
gebruikt in combinatie met hydrolisch en
thermisch gestuurde doorstroomtoestellen
bij een minimale druk van 0,15 MPa.
DK Hansgrohe håndbrusere kan anvendes i for-
bindelse med hydraulisk og termisk styrede
gennemstrømningsvandvarmere, og ved et
tryk på min. 0,15 MPa.
POs chuveiros de mão Hansgrohe podem ser
utilizados com esquentadores controlados
quer hidráulica quer térmicamente desde que
a pressão seja no mínimo de 0,15 MPa.
PL Główki prysznicowe Hansgrohe mogą być
stosowane w połączeniu z hydraulicznie i
termicznie sterowanymi podgrzewaczami
przepływowymi, i przy ciśnieniu przepływu
przynajmniej 0,15 MPa.
12
Waterdim®Set
grün / vert / green / verde / groen / grøn / verde/ zielony = 9 l

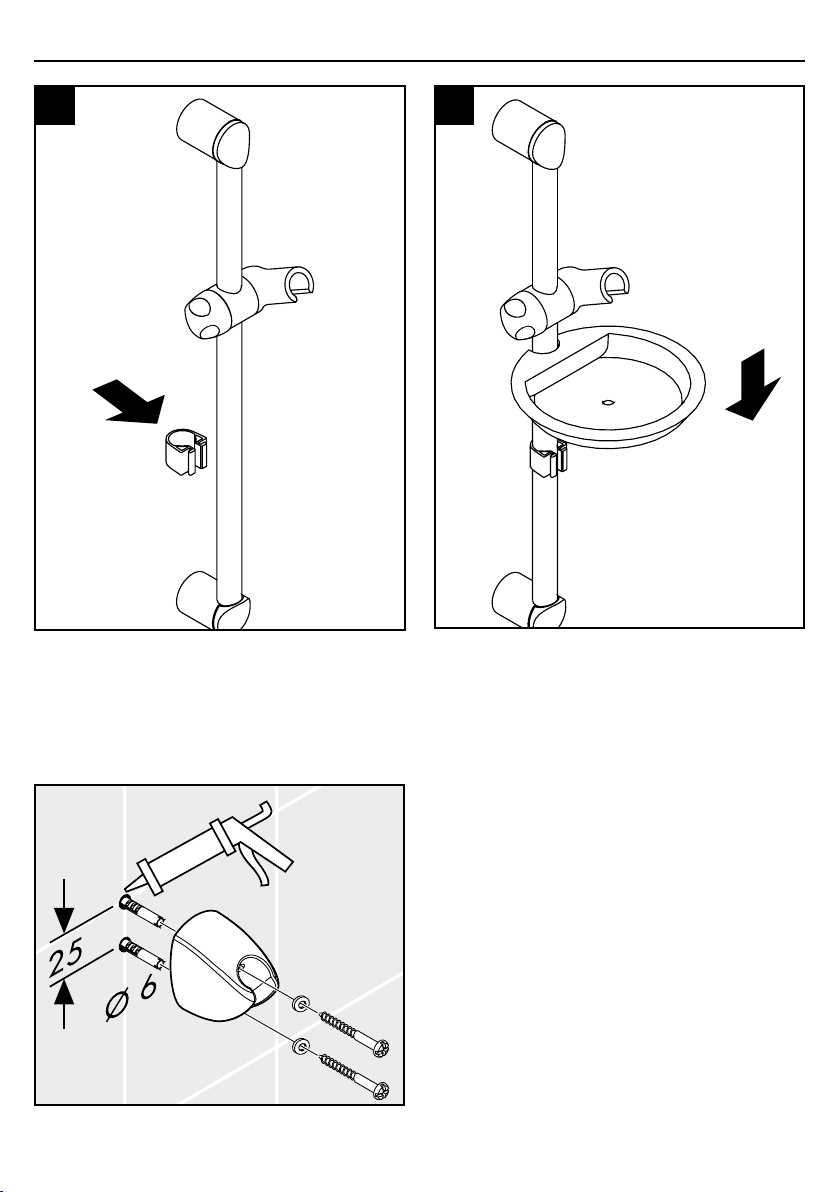

Montage / Assembly / Montaggio / Montaje / Montering / Instalação/Montaż

7
D
Bei der Montage des Produktes durch
qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im
gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Flie-
senversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist
und insbesondere keine Schwachstellen
aufweist.DasmitgelieferteBefestigungs-
material ist geeignet für:
• Beton
• Naturstein mit dichtem Gefüge
• Vollziegel
• Kalksand-Vollstein
• Bims-Vollstein
• Porenbeton (Gasbeton)
• Porenziegel
• Hochlochziegel
• Kalksand-Lochstein
• Hohlblockstein aus Leichtbeton
• Gipswände
• Gipskarton, -faserplatten
• Spanplatten
Bei anderen Wandaufbauten muss
geeignetes Befestigungsmaterial ver-
wendet werden!
GB
Where the contractor mounts the pro-
duct, he should ensure that the entire
area of the wall to which the moun-
ting plate is to be fitted, is flat (no pro-
jecting joints or tiles sticking out), that
the structure of the wall is suitable for
the installation of the product and has
no weak points. The delivered moun-
tig kit is suitable for:
• Concrete
• Natural stone with dense structure
• Solid brick
• Sand-lime solid brick
• Solid pumice bricks
• Aircrete
• Porous bricks
• Vertically perforated brick
• Sand-lime perforated block
• Hollow block made from lightweight concrete
• Solid panel made from gypsum
• Standard gypsum wallboard / plaster fiber board
• Chipboard
Suitable fixing material must be used
at other wall constructions!
F
Lors du Montage du produit par un per-
sonnel qualifié, il faut que la surface de
fixation soit parfaitement plane (pas de
joint ou de reste de carrelage), que la
construction du mur soit approprié à l’
installation du produit et surtout ne pré-
sente aucun point faible. Le matériel de
fixation fourni convient à :
• Béton
• Pierre naturelle à structure dense
• Brique pleine
• Agglo plein
• Agglo cellulaire
• Béton cellulaire
• Brique cellulaire
• Brique avec alvéole verticale
• Agglo à alvéole
• Agglo de béton léger
• Mur de plâtre
• Placoplâtre, palco renforcé
• Plaque d’ aggloméré
Utiliser le matériel de fixation cor-
respondant avec d’ autres produits
de maçonnerie!
I
Quando il personale tecnico specializ-
zato esegue il montaggio del prodotto
bisogna assicurarsi che la superficie di
fissaggio sia piana in tutta l’area di fis-
saggio (senza giunti sporgenti o sposta-
mento delle piastrelle), che la struttura
della parete sia adatta per il montaggio
del prodotto e soprattutto che non ci si-
ano dei punti deboli. Il materiale di fis-
saggio è adatto per:
• calcestruzzo
• pietra naturale con struttura compatta
• mattone pieno
• arenaria calcarea - mattone pieno
• pietra pomice - mattone pieno
• calcestruzzo cellulare (calcestruzzo poroso)
• mattone poroso
• mattone con perforazioni verticali
• arenaria calcarea - mattone forato
• blocco cavo di calcestruzzo leggero
• pareti in gesso
• cartongesso, pannelli in fibra di gesso
• pannelli di truciolato
In caso di strutture della parete di-
verse bisogna usare del materiale di
fissaggio adatto!

8
ECuando el personal técnico especializado
proceda al montaje del producto, se deberá
prestar una atención especial a que la super-
ficie de fijación sea plana en toda el área de
fijación (o sea, sin juntas salientes ni mala co-
locación de las baldosas), a que la estructura
de la pared sea la adecuada para montar el
producto y, ante todo, a que no presente pun-
tos débiles. El material de fijación entregado
es apropiado para:
• Hormigón
• Piedra natural con textura compacta
• Ladrillo macizo
• Ladrillo macizo - arena calcárea
• Ladrillo macizo - piedra pómez
• Hormigón con celdillas (hormigón esponjoso o celular)
• Ladrillo poroso
• Ladrillo con perforaciones verticales
• Ladrillo perforado - arena calcárea
• Ladrillo hueco de bloque de hormigón ligero
• Paredes de yeso
• Paneles de cartón-yeso, paneles
• Tableros de madera aglomerada
¡En el caso de otras estructuras de la pared se
deberá utilizar el material adecuado de fijación!
NL
De ondergrond waarop het produkt,
door vakkundig personeel, wordt
gemonteerdmoet vlak afgewerkt
zijn. (Geen uitstekende delen / te-
gels). De wand dient geschikt te zijn
voor montage van dit produkt, en
mag geen zwakke plekken bezitten.
Het meegeleverde bevestigingsma-
teriaal is geschikt voor:
• Beton
• Natuursteen met gesloten structuur
• Massieve steen
• Kalkzand steen
• Gasbeton
• Poriso steen
• Gips blokken
• Gips / vezelplaat
• Spaanplaat
Bij andere wandmaterialen moet ge-
schikt bevestigingsmateriaal gebru-
ikt worden!
P
Quando o instalador aplica o produ-
to, este deve assegurar-se de que a
área total da parede onde a placa de
montagem vai ser instalada, é plana
(sem junções e/ou azulejos salientes),
a estrutura da parede é adequada
para a instalação do produto e não
tem pontos fracos. O kit de monta-
gem fornecido é apropriado para:
• Betão
• Pedra natural de estrutura densa
• Tijolo sólido
• Tijolo sólido de argamassa
• Tijolo sólido de pedra-pomes
• Aerocreto
• Tijolo poroso
• Tijolo perfurado verticalmente
• Bloco de argamassa perfurado
• Bloco oco de betão leve
• Painel sólido de gesso
• Placa de gesso standard/placa de fibra
de gesso
• Madeira compensada
Para outro tipo de construções deve
ser utilizado material de fixação
apropriado!
DK
Montering af produktet skal udføres
af en faguddannet håndværker, og
det er vigtigt at være opmærksom
på, at hele monteringsfladen er fuld-
stændig plan (ingen ujævne fuger
eller flisekanter). Væggen skal være
egnet til montering af produktet, og
ikke være for ustabil. Det medføl-
gende monteringsmateriale, er eg-
net til:
• Beton
• Natursten med tyk fuge
• Mursten
• Kalksand sten
• Pimpsten
• Gasbeton
• Letvægtsmursten
• Cellesten
• Kalksand hulmursten
• Gipsvæg
• Spånplade
Såfremt muren er fremstillet af an-
det materiale, skal der bruges egnet
monteringsmateriale dertil.

9

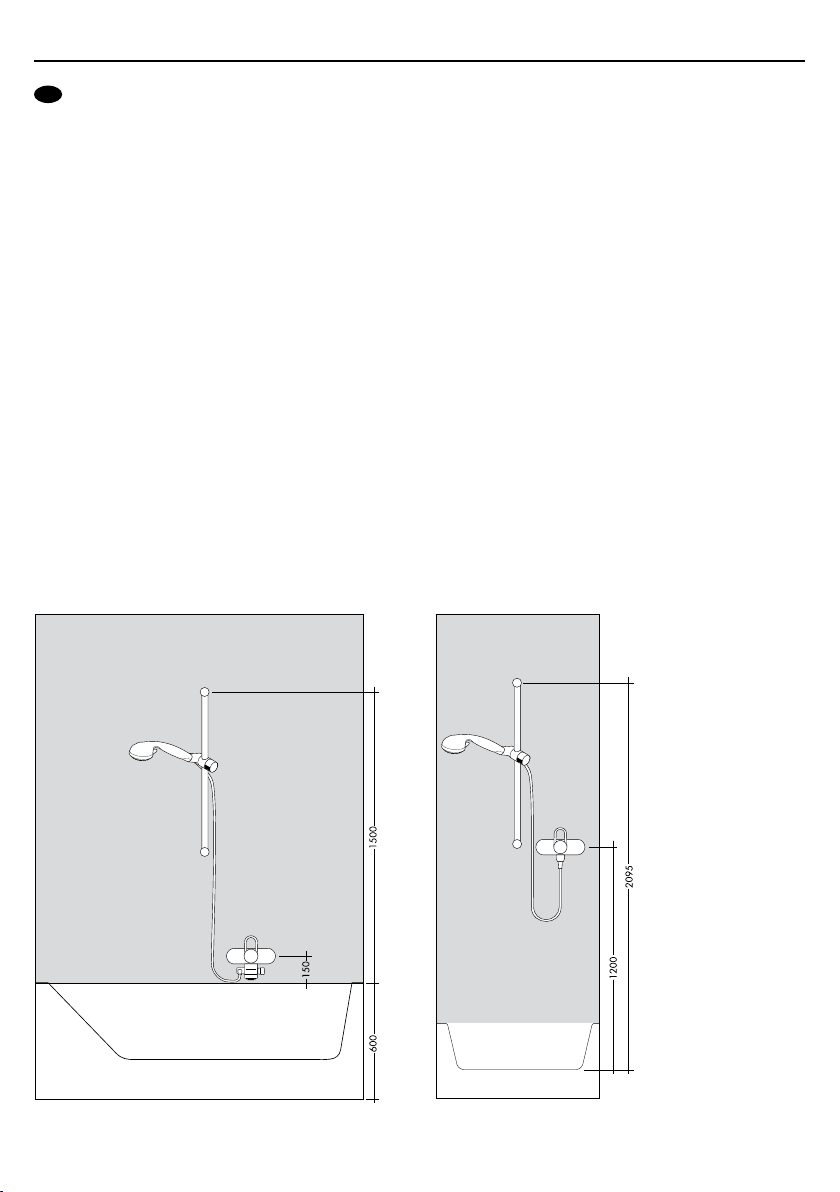

Maße möglichst dem Fliesenraster anpassen.
Adapter si possible, les mesures à la dimension des carreaux.
Adjust the dimensions to the tile pattern if possible.
Adattare le misure alla dimensione delle plastrelle.
Adaptar las medidas al retículo de los azulejos.
Maten indien mogelijk aan het tegelwerk aanpassen.
Afpas om muligt målene med fugerne.
Se possivel adaptar às medidas dos azulejos.
Wymiary dopasować możliwie do rastra podziału płytek ceramicznych.
PL
Przy montażu produktu przez wykwa-
likowanego montera należy zwrócić
uwagę na to, aby na całej powierzchni
montażowej nie było nierówności ( fuga,
lub nierówno położone płytki) a także
czy ściana jest wykonana z materiału do
którego można zastosować dostarczone
mocowanie i czy ta ściana nie posiada ja-
kichkolwiek uszkodzeń. Dostarczone mo-
cowanie jest odpowiednie do poniższych
materiałów:
• beton
• kamień naturalny z szczelną fugą
• cegła pełna
• cegła wapienno-żwirowa
• cegły wulkaniczne
• beton komórkowy (gazobeton)
• cegła porowata
• cegła dziurawka
• cegła wapienno-żwirowa dziurawka
• pustaki z betonu lekiego
• ściany gipsowe
• płyty wiórowe
Do ścian z innego materiału należy
zastosować odpowiednie mocowa-
nie!
