Hans Grohe Metris S Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
БЪЛГАРСКИ 27
 29
Magyar 30
Metris S
31460000
Metris S
31660000

2
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!

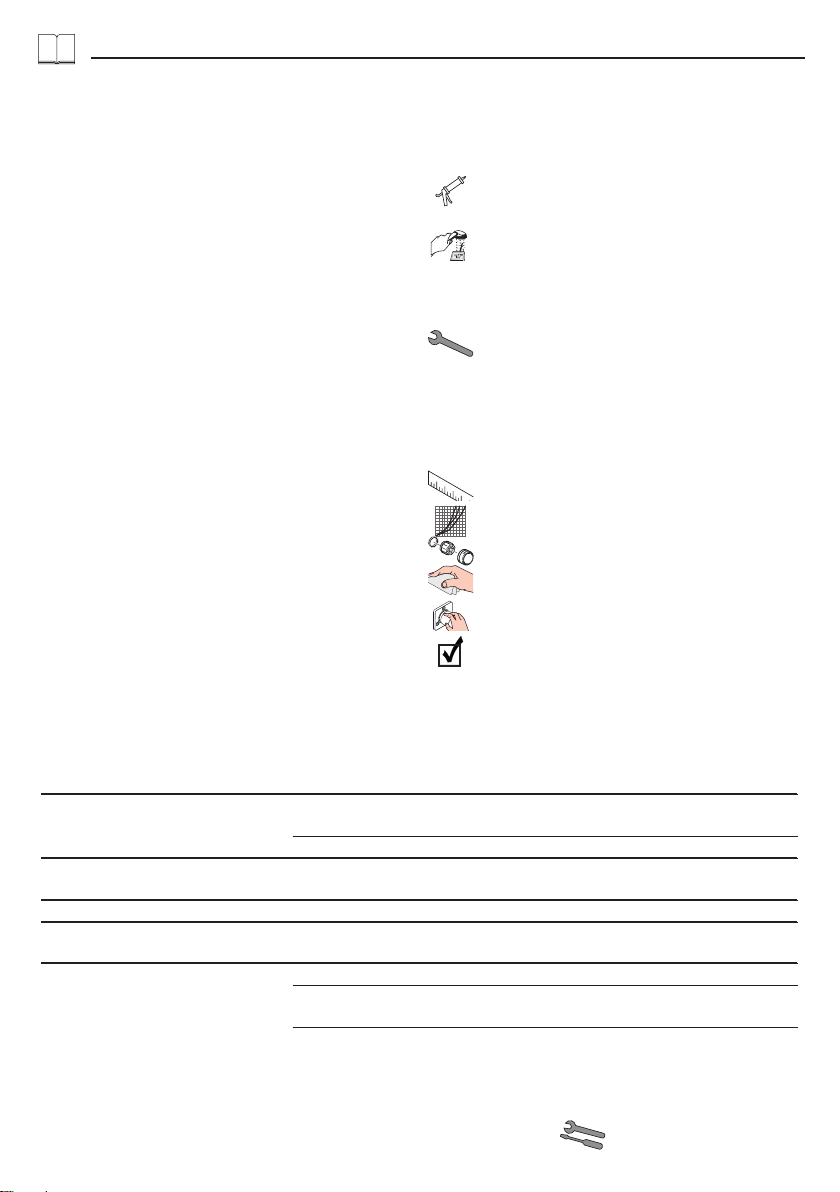

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 34)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Wartung (siehe Seite 38)
Rückflussverhinderer müssen gemäß DIN EN 1717
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
Maße (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 35)
Serviceteile (siehe Seite 36)
Reinigung (siehe Seite 39)
Bedienung (siehe Seite 37)
Prüfzeichen (siehe Seite 40)
Montage (siehe Seite 32)
Störung Ursache Abhilfe
Wenig Wasser - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
Durchlauferhitzer schaltet nicht ein - Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause entfer-
nen

3
Français
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 34)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Entretien (voir pages 38)
Les clapets anti-retour doivent être examinés régulière-
ment conformément à la norme EN 1717 ou conformé-
ment aux dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
Dimensions (voir pages 35)
Diagramme du débit
(voir pages 35)
Pièces détachées (voir pages 36)
Nettoyage (voir pages 39)
Instructions de service
(voir pages 37)
Classification acoustique et débit
(voir pages 40)
Montage (voir pages 32)
Dysfonctionnement Origine Solution
Pas assez d´eau - Clapet anti-retour bloque - Changez le clapet antiretour
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal posi-
tionné
- Positionner le limiteur de tempéra-
ture
La chauffe-eau instantané ne
s'allume pas
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette

4
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 34)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Maintenance (see page 38)
The check valves must be checked regularly according
to DIN EN 1717 in accordance with national or
regional regulations (at least once a year).
Dimensions (see page 35)
Flow diagram (see page 35)
Spare parts (see page 36)
Cleaning (see page 39)
Operation (see page 37)
Test certificate (see page 40)
Assembly (see page 32)
Fault Cause Remedy
Insufficient water - check valve hasn't moved back - Exchange check valves
- Shower filter seal dirty - Clean filter seal between shower
and hose
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Shower filter seal dirty - Clean filter seal between shower
and hose
- check valve hasn't moved back - Exchange check valves
- Flow limiter in handshower isn’t re-
moved
- Remove flow limiter

5
Italiano
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 34)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Manutenzione (vedi pagg. 38)
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo le
normative nazionali e regionali (almeno una volta
all'anno).
Ingombri (vedi pagg. 35)
Diagramma flusso (vedi pagg. 35)
Parti di ricambio (vedi pagg. 36)
Pulitura (vedi pagg. 39)
Procedura (vedi pagg. 37)
Segno di verifica (vedi pagg. 40)
Montaggio (vedi pagg. 32)
Problema Possibile causa Rimedio
Scarsità d'acqua - Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda - Limitazione dell'acqua calda rego-
lata male
- Regolare la limitazione dell'acqua
calda
La caldaia istantanea non lavora - Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
- Il limitatore di portata non è stato
smontato dalla doccetta
- Smontare il limitatore di portata
dalla doccetta

6
Español
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 34)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Mantenimiento (ver página 38)
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma DIN EN 1717, en
acuerdo con las regulaciones nacionales o regionales
(una vez al año, por lo menos).
Dimensiones (ver página 35)
Diagrama de circulación
(ver página 35)
Repuestos (ver página 36)
Limpiar (ver página 39)
Manejo (ver página 37)
Marca de verificación
(ver página 40)
Montaje (ver página 32)
Problema Causa Solución
Sale poca agua - válvula anti-retorno cerrada - cambiar válvula anti-retorno
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Temperatura del agua caliente
demasiado baja
- tope de agua caliente mal - ajustar tope
Calentador instantáneo no se
enciende
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
- no se ha quitado limitador de cau-
dal de la teleducha
- quitar limitador de caudal

7
Nederlands
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 34)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Onderhoud (zie blz. 38)
Keerkleppen moeten volgens DIN EN 1717 regelmatig
en volgens plaatselijk geldende eisen op het funktione-
ren gecontroleerd worden. (Tenminste een keer per
jaar)
Maten (zie blz. 35)
Doorstroomdiagram (zie blz. 35)
Service onderdelen (zie blz. 36)
Reinigen (zie blz. 39)
Bediening (zie blz. 37)
Keurmerk (zie blz. 40)
Montage (zie blz. 32)
Storing Oorzaak Oplossing
Weinig water - Terugslagklep zit vast - Terugslagklep uitwisselen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te
laag
- Heetwaterbegrenzer verkeerd inge-
steld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen
- Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche verwij-
deren

8
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 34)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Service (se s. 38)
Ifølge DIN EN 1717 skal gennmestrømningsbegræn-
sere i overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
Målene (se s. 35)
Gennemstrømningsdiagram
(se s. 35)
Reservedele (se s. 36)
Rengøring (se s. 39)
Brugsanvisning (se s. 37)
Godkendelse (se s. 40)
Montering (se s. 32)
Fejl Årsag Hjælp
For lidt vand - Kontraventilen hænger - Udskift kontraventil
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og slan-
ge
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er for-
kert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og slan-
ge
- Kontraventilen hænger - Udskift kontraventil
- Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbruse-
ren

9
Português
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido
para água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 34)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Manutenção (ver página 38)
As válvulas anti-retorno devem ser verificadas regular-
mente de acordo com a DIN EN 1717 segundo os
regulamentos nacionais ou regionais (pelo menos uma
vez por ano).
Medidas (ver página 35)
Fluxograma (ver página 35)
Peças de substituição
(ver página 36)
Limpeza (ver página 39)
Funcionamento (ver página 37)
Marca de controlo (ver página 40)
Montagem (ver página 32)
Falha Causa Solução
Água insuficiente - Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente muito
baixa
- O limitador de temperatura está in-
correctamente colocado
- Regular o limitador de temperatura
O esquentador instantâneo não
funciona
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- O limitador de caudal não foi reti-
rado
- Retirar o limitador de caudal

10
Polski
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 34)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Konserwacja (patrz strona 38)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowy-
mi przepisami, działanie zabezpieczeń przed
przepływem zwrotnym musi być kontrolowane
(przynajmniej raz w roku).
Wymiary (patrz strona 35)
Schemat przepływu
(patrz strona 35)
Części serwisowe (patrz strona 36)
Czyszczenie (patrz strona 39)
Obsługa (patrz strona 37)
Znak jakości (patrz strona 40)
Montaż (patrz strona 32)
Usterka Przyczyna Pomoc
Mała ilość wody - Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem po-
między prysznicem a wężem
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody
Przepływowy podgrzewacz wody
nie załącza się
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem po-
między prysznicem a wężem
- Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Dławik przepływu nie został usu-
nięty z prysznica ręcznego
- Usunąć dławik z prysznica ręczne-
go

11
Česky
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 34)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Údržba (viz strana 38)
U zpětných ventilů se musí podle DIN EN 1717 v
souladu s národními nebo regionálními předpisy
testovat jejich funkčnost (alespoň jednou ročně).
Rozmìry (viz strana 35)
Diagram průtoku (viz strana 35)
Servisní díly (viz strana 36)
Čištění (viz strana 39)
Ovládání (viz strana 37)
Zkušební značka (viz strana 40)
Montáž (viz strana 32)
Porucha Příčina Odstranění
Málo vody - Zpětný ventil je zablokován - Vyměnit zpětný ventil
- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Nízká teplota teplé vody - Špatně nastavená zarážka pro tep-
lou vodu
- Seřídit zarážku pro teplou vodu
Průtokový ohřívač nezapíná - Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
- Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy

12
Slovensky
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 34)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
Údržba (viď strana 38)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v
súlade s národnými alebo regionálnymi predpismi
testovať ich funkčnosť (aspoň raz ročne).
Rozmery (viď strana 35)
Diagram prietoku (viď strana 35)
Servisné diely (viď strana 36)
Čistenie (viď strana 39)
Obsluha (viď strana 37)
Osvedčenie o skúške
(viď strana 40)
Montáž (viď strana 32)
Porucha Príčina Pomoc
Málo vody - Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného na-
satia
- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu
Prietokový ohrievač nezapína - Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného na-
satia
- Nie je odstránený krúžok zo sprchy - Odstrániť krúžok zo sprchy

13
中文
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
 (1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
• 自动防止回流
• 该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
调节(参见第页34)
热水温度调节。如果使用即热式喷头，则不建议
安装热水阀门。
保养(参见第页38)
单向阀必须在符合国家或当地的法律的情况下按
照DINEN1717定期检查（至少一年一次）。
大小(参见第页35)
流量示意图(参见第页35)
备用零件(参见第页36)
清洗(参见第页39)
操作(参见第页37)
检验标记(参见第页40)
安装(参见第页32)
问题 原因 补救
龙头出水量小 - 单向阀装反 - 正确安装单向阀
- 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
热水温度过低 - 温度限制器设置错误 - 设置温度限制器
燃气热水器不工作 - 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网
- 单向阀装反 - 正确安装单向阀
- 手持花洒的流量限制器没有去
除
- 去除流量限制器

14
Русский
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для
питьевой воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 34)
Регулировка ограничителя горячей воды. В сочета-
нии с проточными нагревателями не рекомендуется
использовать блокировку воды.
Техническое обслуживание
(см. стр. 38)
Защита обратного тока должна регулярно проверять-
ся (минимум один раз в год) по стандарту DIN
EN 1717 или в соответствии с национальными или
региональными нормативами
Размеры (см. стр. 35)
Схема потока (см. стр. 35)
Κомплеκт (см. стр. 36)
Очистка (см. стр. 39)
Эксплуатация (см. стр. 37)
Знак технического контроля
(см. стр. 40)
Монтаж (см. стр. 32)
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
- Клапан обратного тока заедает - Замените клапаны обратного те-
чения
- Фильтр душа загрязнен - Очистить фильтр
Арматура работает с усилием - Картридж неисправен, засоре-
ние накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Температура горячей воды
слишком низкая
- Ограничение горячей воды отре-
гулировано неправильно
- Отрегулируйте ограничение горя-
чей воды
Проточный нагреватель не
включается
- Фильтр душа загрязнен - Очистить фильтр
- Клапан обратного тока заедает - Замените клапаны обратного те-
чения
- Дроссель не удален из ручного
душа
- Извлеките дроссель из ручного
душа

15
Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 34)
Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.
Huolto (katso sivu 38)
Vastaventtiilien toiminta on tarkastettava säännöllisesti
paikallisten ja kansallisten määräysten mukaisesti (DIN
EN 1717, vähintään kerran vuodessa).
Mitat (katso sivu 35)
Virtausdiagrammi (katso sivu 35)
Varaosat (katso sivu 36)
Puhdistus (katso sivu 39)
Käyttö (katso sivu 37)
Koestusmerkki (katso sivu 40)
Asennus (katso sivu 32)
Häiriö Syy Toimenpide
Vähän vettä - Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Lämminveden lämpötila liian
alhainen
- Lämminveden rajoitin väärin sää-
detty
- Säädä lämminveden rajoitin
Läpimenokuumennin ei kytkeydy
päälle
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Käsisuihkussa olevaa kuristinta ei
ole poistettu
- Poista kuristin käsisuihkusta

16
Svenska
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 34)
Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvat-
tenspärr.
Skötsel (se sidan 38)
Backventilers funktion måste kontrolleras regelbundet
enligt nationella eller regionala bestämmelser i enlighet
med DIN EN 1717 (minst en gång per år).
Måtten (se sidan 35)
Flödesschema (se sidan 35)
Reservdelar (se sidan 36)
Rengöring (se sidan 39)
Hantering (se sidan 37)
Testsigill (se sidan 40)
Montering (se sidan 32)
Störning Orsak Åtgärd
För lite vatten - Backventil är defekt - Byt backventil
- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt in-
ställd
- Ställ in varmvattenreglering
Varmvattenberedare slår ej på - Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
- Backventil är defekt - Byt backventil
- Vattenbegränsare i handduschen
har ej tagits bort
- Ta bort vattenbegränsaren

17
Lietuviškai
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 34)
Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.
Techninis aptarnavimas
(žr. psl. 38)
Atbulinio vožtuvo apsauga privalo būti tikrinama
reguliariai (mažiausiai kartą per metus) pagal DIN
EN1717 arba pagal galiojančias nacionalines arba
regionines normas.
Išmatavimai (žr. psl. 35)
Pralaidumo diagrama (žr. psl. 35)
Atsarginės dalys (žr. psl. 36)
Valymas (žr. psl. 39)
Eksploatacija (žr. psl. 37)
Bandymo pažyma (žr. psl. 40)
Montavimas (žr. psl. 32)
Gedimas Priežastis Priemonė
Per maža srovė - Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
- Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Per maža karšto vandens temperatū-
ra
- Neteisingai nustatytas karšto van-
dens ribotuvas
- Nustatyti karšto vandens ribotuvą
Momentinis pašildytojas neįsijungia - Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
- Neišimtas ribotuvas iš dušo galvu-
tės
- Išimti ribotuvą iš dušo galvutės

18
Hrvatski
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 34)
Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.
Održavanje (pogledaj stranicu 38)
Ispravnost nepovratnog ventila mora se redovito
provjeravati prema standardu DIN EN 1717 i u skladu
sa važećim propisima (najmanje jednom godišnje).
Mjere (pogledaj stranicu 35)
Dijagram protoka
(pogledaj stranicu 35)
Rezervni djelovi
(pogledaj stranicu 36)
Čišćenje (pogledaj stranicu 39)
Upotreba (pogledaj stranicu 37)
Oznaka testiranja
(pogledaj stranicu 40)
Sastavljanje (pogledaj stranicu 32)
Greška Uzrok Otklanjanje
Nedovoljno vode - Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
Ručica se zaglavila - Neispravan uložak Taloženje ka-
menca
- Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Preniska temperatura tople vode - Limiter vruće vode nije dobro pode-
šen
- Podesite limiter vruće vode
Protočni bojler ne radi - Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
- Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil
- Limiter protoka u ručnom tušu nije
odstranjen
- Odstranite limiter protoka

19
Türkçe
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelen-
mesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 34)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.
Bakım (bakınız sayfa 38)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek
valfler düzenli olarak kontrol edilmelidir. ( en az yılda
bir kez)
Ölçüleri (bakınız sayfa 35)
Akış diyagramı (bakınız sayfa 35)
Yedek Parçalar (bakınız sayfa 36)
Temizleme (bakınız sayfa 39)
Kullanımı (bakınız sayfa 37)
Kontrol işareti (bakınız sayfa 40)
Montajı (bakınız sayfa 32)
arıza sebep yardım
Az su geliyor - Çek valf çalışmıyor olabilir - Çek valfı değiştirin
- Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki hortu-
mu yıkayın
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş ola-
bilir
- Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor - Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki hortu-
mu yıkayın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
- El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
- Akım limitleyiciyi el duşundan çıkar-
tın

20
Română
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 70°C
Temperatura recomandată a apei calde: 65°C
Dezinfecţie termică: max. 70°C / 4 min
• Asigurat contra scurgere înapoi
• Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 34)
Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu
un boiler instant.
Întreţinere (vezi pag. 38)
Supapele antiretur trebuie verificate regulat conform
DIN EN 1717 şi standardele naţionale sau regionale
(cel puţin o dată pe an).
Dimensiuni (vezi pag. 35)
Diagrama de debit (vezi pag. 35)
Piese de schimb (vezi pag. 36)
Curăţare (vezi pag. 39)
Utilizare (vezi pag. 37)
Certificat de testare (vezi pag. 40)
Montare (vezi pag. 32)
Deranjament Cauza Măsuri de remediere
Prea puţină apă - S-a blocat supapa antiretur. - Schimbaţi supapa antiretur.
- S-a murdărit garnitura de sită a
capătului de duş.
- Curăţaţi garnitura sită dintre
capătul duş şi furtun.
Bateria se mişcă dificil - Cartuş defect din cauza
depunerilor de calcar
- Schimbaţi cartuşul.
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Temperatura apei calde este prea
mică
- Limitarea temperaturii apei calde
setată incorect.
- Setaţi limitarea temperaturii apei
calde.
Boilerul instant nu funcţionează. - S-a murdărit garnitura de sită a
capătului de duş.
- Curăţaţi garnitura sită dintre
capătul duş şi furtun.
- S-a blocat supapa antiretur. - Schimbaţi supapa antiretur.
- Reductorul nu a fost demontat din
duşul de mână.
- Îndepărtaţi reductorul din duşul de
mână.
