Croma Select S 180
EcoSmart
27254xx1
Croma Select E 180
EcoSmart
27257xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - showerhead 2.0 GPM max.
Flow rate - handshower 2.0 GPM max.
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
 Inspect the showerpipe for shipping
damage before installation. Claims
for shipping damage made after the
showerpipe is installed will not be honored.
• This showerpipe requires showerpipe rough
16181181(not included).
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Do not install this showerpipe in a steam shower.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• The installation dimensions shown in this installation
instruction are ideal for people of approximately
6' in height. The dimensions can be changed if
required. In this case, the minimum ceiling height
of 89¼" from the standing surface, and all other
measurements, must be changed.
• Make sure that the wall is strong enough to support
the showerpipe. The wall must be reinforced at the
mounting points.
• The area where the top mounting piece is to be
installed must be flat and free of protruding grout
joints, etc.
• The enclosed screws and anchors are suitable for
a solid surface wall. For other wall constructions,
select mounting hardware and reinforcement
suitable for that specific construction.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum output
temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Product Safety Notes
• The purpose of the shower arm is to support the
showerhead only. Do not use it to support other
objects.
• Do not use the showerpipe as a grab bar. Using the
showerpipe as a grab bar may result in injury or
product damage. If a grab bar is required, purchase
and install one separately.

3
Français
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - pomme de douche 2.0 GPM
Capacité nominale - douchette 2.0 GPM
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
À prendre en considération pour l’installation
 Avant son montage, s'assurer que le
produit n'a subi aucun dommage pendant
le transport. Après le montage, tout
dommage de transport ou de surface ne
pourra pas être reconnu.
• Ce dispositif requiert une pièce intérieure 16181181
(non compris).
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Les dimensions d‘ installation données dans la
notice de montage sont idéales pour une personne
de 1800 mm de hauteur et doivent être ajustées
selon le besoin. A ce sujet il faut tenir compte, pour
un changement de hauteur, que la côte minimum
donnée de 2266 mm (89¼ po) à partir de la base
du receveur change et la modification du montage
sera à prendre en considération.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de
la paroi soit adaptée à l‘installation du produit et
surtout ne présente aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres constructions,
il faudra tenir compte des préconisations du
fabriquant de cheville.
• Hansgrohe recommande l'installation d'un panneau
au point de fixation supérieure.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet
de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
Consignes de sécurité
• Le bras de la douchette n'est conçu que pour tenir
la douchette et ne doit pas servir à la suspension
d'autres objets !
• Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.

4
Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo - ducha cabezal 2.0 GPM
Caudal máximo - teleducha 2.0 GPM
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
 Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación so se reconoce
ningún daño de transporte o de superficie.
• La unidad requiere una pieza interior de válvula
16181181 (no incluida).
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• ¡El producto no ha sido diseñado para uso en
conexión con un baño de vapor!
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de 1800
mm de altura, por lo que deberán ajustarse siempre
que sea necesario. En este sentido, es importante
tener en cuenta que, en caso de modificación de
la altura de montaje, será necesario respetar el
requisito de 2266 mm (89¼") de altura mínima
desde la base de la ducha y observar las medidas
de conexión.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para
un montaje del producto y que, ante todo, no
presente puntos débiles.
• Los tornillos y los anclajes adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de los anclajes.
• Hansgrohe aconseja colocar un soporte en el punto
de fijación superior.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha no
debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
Indicaciones de seguridad
• Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
• El producto no debe ser utilizado como un
elemento de sujeción. Debe montarse un elemento
de sujeción separado.

5
Croma Select S 180
27254xx1
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación
¼"
3⅛"
15½"
G½
2⅝"
38⅝"
44⅞"
3⅜"
4½"
26 °
26 °
19⅛"
13⅝"
43¼"
88¼"
82⅝"
⅞"
5⅞"
12"
7⅜"
1½"
min 89¼"

6
Croma Select E 180
27257xx1
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación
26 °
26 °
⅞"
5⅞"
12"
7⅜"/7⅜"
1½"
min 89¼"
¼"
3⅛"
15½"
G½
2⅝"
38⅝"
44⅞"
3⅜"
4½"
19⅛"
43¼"
88¼"
82⅝"
13⅝"

7
Croma Select E 180
27257xx1

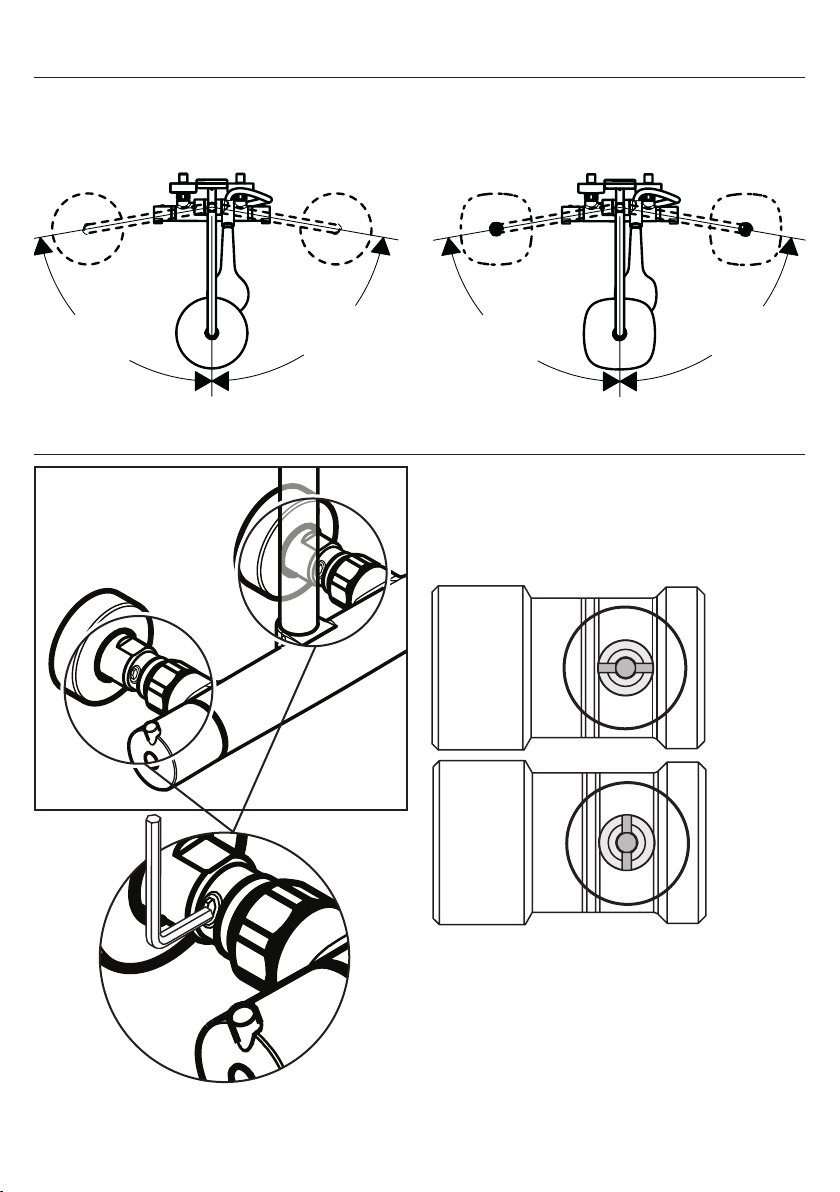

Using the Stops
Croma Select S 180
27254xx1
open
ouvert
abierto
closed
fermé
cerrado
4 mm
8 0°
8 0°
8 0°
8 0°

8
Important! Importante!
Tools Required / Outiles Utiles / Herramientas Útiles
 Flush the hot and cold
supplies thoroughly
before installing the
showerpipe.
 Rincez bien les conduites
d’alimentation en eau
chaude et froide avant
l’installation de ce tuyau
de douche.
 Lave los suministros de
agua caliente y fría a
fondo antes de instalar
el tubo de ducha.
¼" / 6 mm
8 mm
17 mm
24 mm
30 mm
3 mm
4 mm
5 mm
8 mm
> 5 min
4
5
12
3

9
English Français Español
 The showerpipe must be
installed with shower-
pipe rough set 16181181
(not included).
To insure correct operation of the
thermostatic mixing valve, the hot
supply must be on the left and the
cold supply must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts, and
plugs.
 Le showerpipe doit être
installé avec l’ensemble
de pièce intérieure
pour tuyau de douche
16181181 (non inclus).
Pour vous assurer que le mélangeur
thermostatique fonctionne correcte-
ment, installez la conduite d’eau
chaude à gauche et la conduite
d’eau froide à droite.
Fermez l'eau à la valve principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
 El showerpipe debe ser
instalado con un juego
de piezas interiores del
tubo de ducha 16181181
(no incluido).
Para que la válvula mezcladora
termostática funcione correcta-
mente, el suministro de agua
caliente debe estar a la izquierda
y el de agua fría a la derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora, las
tuercas y los tapones.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
Installation / Installation / Instalación
Confirm that the nipples are level
in all planes and are parallel to
each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
5⅞"
1
2
3
1 2

10
English Français Español

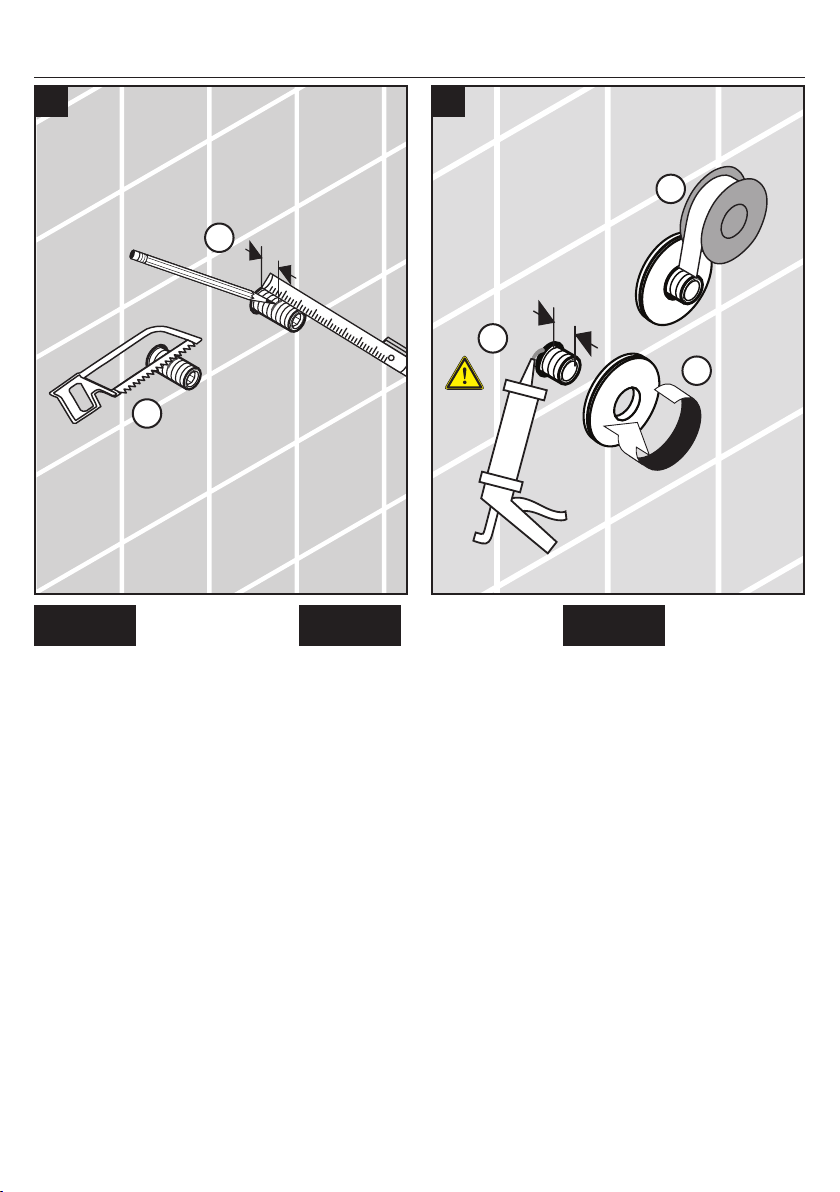

Mark a point on each nipple ¾"
from the surface of the finished
wall
Carefully cut the nipple at this
point.
Faites une marque sur chaque rac-
cord fileté à ¾ po de la surface
du mur fini.
Coupez soigneusement le raccord
fileté sur cette marque.
Marque un punto en cada niple
de ¾" desde la superficie de la
pared terminada.
Corte cuidadosamente el niple en
este punto.
Seal the wall around the nipples
with waterproof sealant.
Install the escutcheon mounting
plates.
Wrap the nipples with plumbers'
tape.
Scellez le mur autour des rac-
cords filetés à l'aide d'un agent
d’étanchéité.
Installez les plaques de montage
pour les écussons.
Enveloppez les raccords filetés
avec du ruban de plombier.
Selle la pared alrededor de los ni-
ples con un sellador impermeable.
Instale las piezas de montaje para
los escudos.
Envuelva los niples con cinta de
plomero.
¾"
¾"
1
2
3 4
1
2
3

11
English Français Español
Install the stops.
Lightly lubricate the o-rings on
the mounting plates using white
plumbers' grease.
Installez les boitiers de service.
Lubrifiez les joints toriques.
Instale las válvulas.
Lubriquez las juntas.
Install the escutcheons.
Install the mixer.
Tighten the nuts
Installez les écussons.
Installez le mélangeur
thermostatique.
Serrez les écrous.
Instale los escudos.
Instale la mezcladora
termostática.
Apriete las tuercas.
3
24 mm
1
2
5 6
30 mm
12.5 ft-lb
17 Nm

12
English Français Español
Lubricate the o-rings on the shower
arm.
Install the shower arm on the riser.
Install the sleeve.
Lubrifiez les joints toriques sur le
bras de douche.
Installez le bras de douche sur le
colonne montante.
Installez la douille.
Lubrique las juntas toroidales en el
brazo de ducha.
Presione el brazo de ducha en la
tubería de subida.
Instale el casquillo.
Push the mounting piece into the
sleeve.
Poussez la plaque de montage sur
la douille.
Empuje la pieza de montaja al
casquillo.
7 8
4 mm
4.4 ft-lb
6 Nm

13
English Français Español
Lubricate the o-rings on the riser.
Install the riser on the mixer.
Make sure that the riser is level.
Mark the positions of the screw
holes.
Lubrifiez les joints toriques sur le
mitigeur.
Installez la colonne montante sur
le mitigeur.
Assurez-vous que la colonne
montante soit de niveau.
Marquez les positions des trous de
vissage.
Lubrique las juntas toroidales en la
válvula mezcladora.
Instale tubería de subida a la
válvula mezcladora.
Asegúrese de que la tubería de
subida quede nivelada.
Marque las posiciones de los
orificios de los tornillos.
Remove the riser.
Remove the mounting piece.
Retirez la colonne montante.
Retirez la plaque de montage.
Retire la tubería de subida.
Retire la pieza de montaje.
109
1
2
4
3

14
English Français Español
Drill the holes for the mounting
plate using a ¼" (6 mm) bit.
Percez les trous pour la plaque de
montage à l’aide d’un foret de 6
mm (¼ po).
Perfore los orificios para la placa
de montaje con una broca de 6
mm (¼").

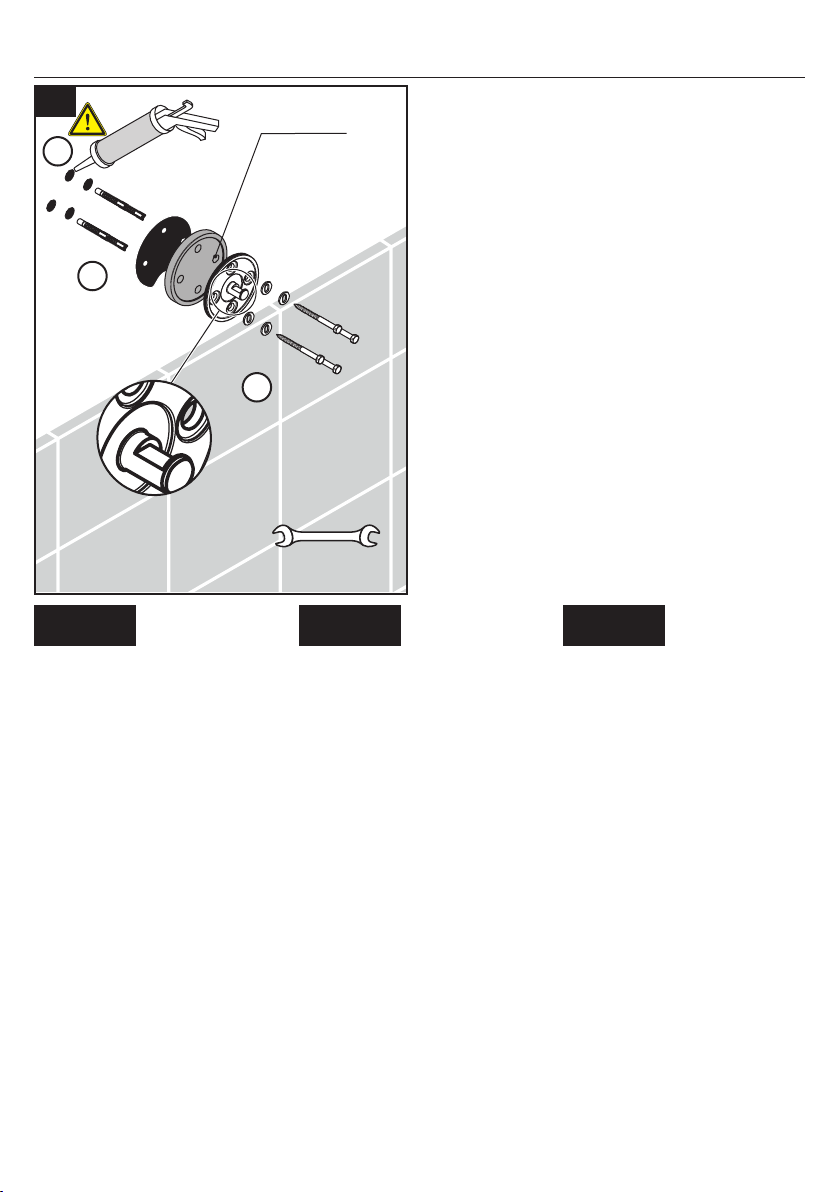

Install the anchors.
 Seal the wall around the
anchors with waterproof
sealant. Failure to seal
the wall may result in
water damage.
Install the shower arm mounting
plate using the included screws
and washers.
Do not tighten the screws
completely.
Installez les chevilles.
 Scellez le mur autour des
chevilles à l’aide d’un
agent d’étanchéité. Si
le mur n’est pas scellé,
l’eau pourrait éven-
tuellement causer des
dommages.
Installez la plaque de montage du
bras de douche en utilisant les vis
et rondelles fournies.
Ne serrez pas complètement les
vis.
Instale los pernos de anclaje.
 Selle la pared alrededor
de los pernos de anclaje
con un sellador imperme-
able. Si la pared no se
sella, pueden producirse
daños por acción del
agua.
Instale la placa de montaje del
brazo de ducha utilizando las
arandelas y los tornillos incluidos.
No ajuste los tornillos
completamente.
11
2"
8 mm
1
2
3
Silicone
1
2
12

15
English Français Español
Install the escutcheon on the
sleeve.
Installez le rosace sur la douille. Instale el embellecedor en el
casquillo.
Install the riser on the mixer.
Make sure that the riser is level.
Installez la colonne montante sur
le mitigeur.
Assurez-vous que la colonne
montante soit de niveau.
Instale la tubería de subida en la
mezcladora.
Asegúrese de que la tubería de
subida quede nivelada.
13 14
2
1

16
English Français Español
Push the shower arm assembly
over the mounting plate.
Tighten the screw.
Poussez le bras de douche sur la
plaque de montage.
Serrez la vis à l’aide d’une clé
hexagonale de 3 mm.
Presione el brazo de ducha sobre
la placa de montaje.
Apriete el tornillo con una llave
Allen de 3 mm.
Install the showerhead on the
shower arm.
Installez la pomme de douche sur
le bras de douche.
Instale la ducha cabezal en el
brazo de ducha.
1615
0 - ³⁄₁₆"
1
2
3 mm
4.4 ft-lb
6 Nm
17 mm
7.4 ft-lb
10 Nm

17
English Français Español
Place the black rubber hose wash-
er in the short end of the hose.
Screw this end to the handshower
port on the valve.
Place the screen washer in the
long end of the hose. Screw this
end to the handshower.
Place the handshower in the
holder.
Placez la rondelle de tuyau en
caoutchouc noir dans l’une des
extrémités du tuyau. Vissez cette
extrémité du tuyau à la sortie pour
douchette sur la valve.
Placez le tamis dans l’autre
extrémité du tuyau. Vissez cette
extrémité à la douchette.
Placez la douchette dans son
support.
Coloque la arandela de goma
negra en un extremo de la
manguera.
Enrosque este extremo al
puerto de la ducha de mano en
la válvula.
Coloque la arandela de filtro en
el otro extremo de la manguera.
Enrosque este extremo a la ducha
de mano.
Coloque la ducha de mano en el
soporte.
17
2
1

18
English Français Español
If the tile does not go all the way
up the wall, install tile spacer
#98681000 (not included).
Si les carreaux ne remontent
pas jusqu’au mur, installez
alors une entretoise de carrelage
n°98681000 (non compris).
Si el azulejo no llega hasta arriba
de la pared, instale un espaciador
#98681000 (no incluido).
Optional Installation / En Option / Opcional
12b
Silicone
8 mm
98681000
1
2
3

19
Set the high temperature limit stop / Réglage de la butée limite d’eau chaude / Ajuste el
tope de límite de alta temperatura
**To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum out-
put temperature can be no higher than 112° F.
**Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du robinet
de douche ne doit pas excéder 120°F. Au Mas-
sachusetts, la température de sortie maximale du
robinet de douche ne doit pas excéder 112°F.
**Al prevnent escalda herida, la temperatura de
salida máxima de la válvula de chaparrón no
debe ser más alto que 120°F. En Massachusetts:
la temperatura de salida máxima de la válvula no
puede ser más alto que 112°F.
1
2
1
2
3 mm
3 mm
1 2
3 4
56
**

20
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
40 = Chrome/White
82 = Brushed Nickel
Croma Select S 180
27254xx1
28276xx3
95691xx0
96922000
96737000
93136000
98282001
SW 27 mm
96157000
SW 30 mm
98913000
(M34x1.5)
SW 27 mm
95836xx1
95836xx1
98283000
95843001
95433xx0
98131000
(15x2.5)
98131000
(15x2.5)
98382000
(12x2.25)
98390000
(26x1.5)
98390000
(26x1.5)
95839xx1
95927000
26801xx1
97651xx0
92468xx0
92348xx0
98165000
(20x2)
98716000
95687000
98129000
(14x2)
98058000
98395000
(72x2)
98447000
(M6x5)
SW 3 mm
92166xx0
98913000
(M34x1.5)
SW 27 mm
98058000
92137000
(M6x12)
SW 4 mm
97735000
26523xx1
98343000
(SW 5 mm)
SW 19 mm
98341xx0
98340xx0
94246000
97980000
98681000
not included
non compris
no incluido
