Hans Grohe Croma Pressure Balance Tub/Shower Set With Rough 04908 0... User manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Croma Pressure Balance
Tub/Shower Set With Rough
04908xx0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 4.5 GPM (17.0 l/min)
26478xx1 2.0 GPM (7.6 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #26478xx1 only: this showerhead is
intended for use with an automatically
compensating valve rated at 1.9 GPM
(7.2 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112° F (44°C).
• The pressure balance trim with diverter is
suitable for a two-function installation, such as a
showerhead and tub spout, or showerhead and
handshower.
 Do not use this trim in a one-function
installation.
 Do not use a diverter tub spout.
 Do not install a shut-off device on
either outlet of this valve. Use of such
a device can defeat the ability of the
valve to balance the hot and cold water
pressures.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 23)
Adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 4.5 GPM (17.0 l/min)
26478xx1 2.0 GPM (7.6 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 26478xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.9 GPM (7.2 L/min) ou moins.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Il convient à installation à deux fonctions, comme
une pomme de douche et une douchette.
 Ne pas utiliser ce produit pour une
installation d’un-fonction.
 Ne pas utiliser ce produit avec un bec de
baignoire inverseur.
 N’installez pas de dispositif d’arrêt sur
une sortie quelconque de ce robinet.
En interrompant l’écoulement de l’eau,
ce dispositif peut empêcher le robinet
d’équilibrer les pressions d’eau chaude
et d’eau froide.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
p. 23)
Réglez la butée de limite de rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 4.5 GPM (17.0 l/min)
26478xx1 2.0 GPM (7.6 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
• 28478xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.9 GPM (7.2 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Esta pieza es adecuada para la instalación de
dos funciones, tal como una ducha cabezal y
una teleducha.
 No utilice este producto para una
instalación de un-función.
 No utilice este producto con un surtidor
de bañera tipo distribuidor.
 No instale un aparato de corte o cierre en
cualquiera de las tomas de esta válvula.
Cuando este tipe de aparato cierra el
flujo de agua, puede hacer fallar la
habilidad de la válvula de balancear las
presiones del agua caliente y fría.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 23)
Ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5
iBox Universal Plus
01850181
Ecostat Pressure Balance Trim S with
Diverter
04447xx0
Showerarm Standard 9"
04816xx3
Croma Showerhead 220 1-Jet
26478xx1
G ½
¾"
2⅜"
8⅝"
6¼"
26°
26°
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT
6¾" (170 mm)
5⅞" (150 mm)
1⅜"
(34 mm)
Ø2¾"
(70 mm)
NPT ¾"
NPT ½"
Metris Tub Spout
14413xx1
Croma Pressure Balance Tub/Shower Set With Rough 04908xx0
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
⅝" (1
5 mm)
Ø6¾" (170 mm)
Ø2⅛"
(55 mm)
Ø1⅛"
(29 mm)
2⅝"-3¾"
(68 - 96 mm)
3⅛" (80 mm)
1"
(26 mm)
2½"-3⅝"
(63 - 91 mm)

6

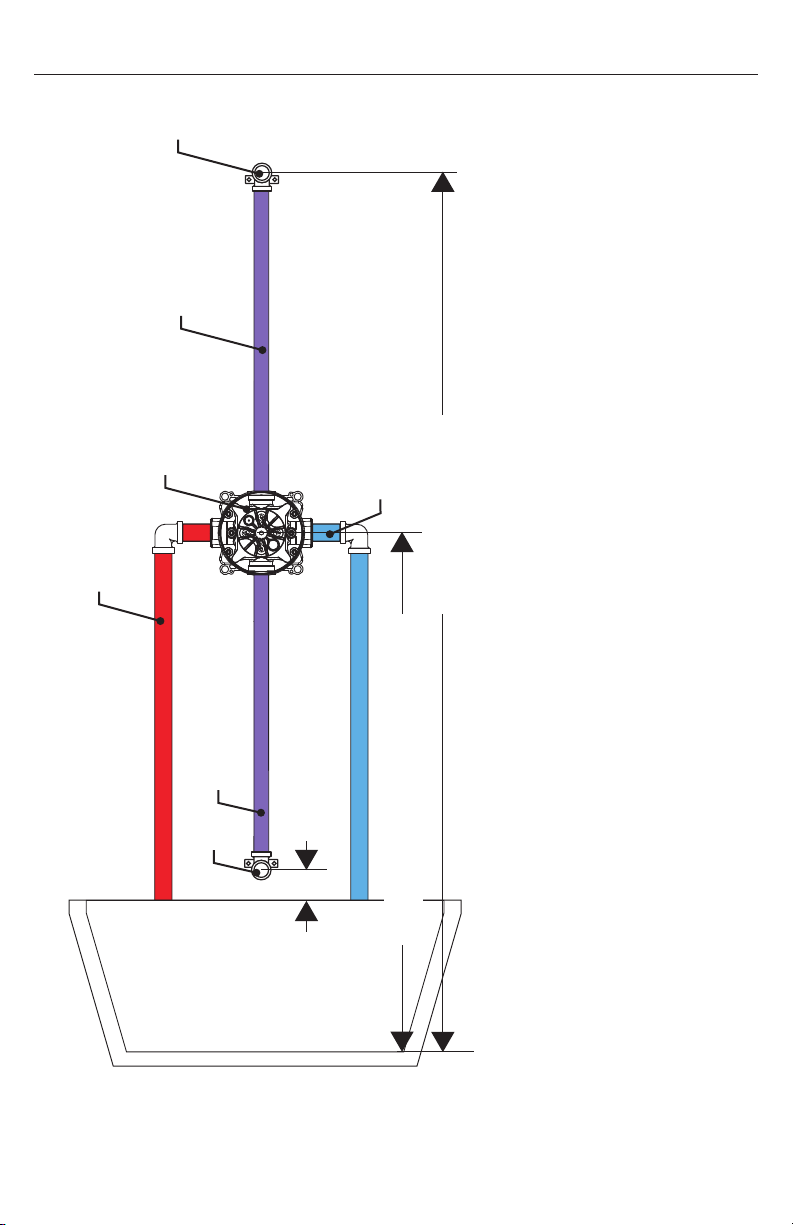

Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
Les mesures indiquées sont des sug-
gestions, qui peuvent être modifiées
en fonction des besoins et préférenc-
es du propriétaire.
Las medidas que se muestran aquí
son sugeridas. El dueño de casa
puede modificarlas para adaptarlas
a sus necesidades y preferencias.
*Vous devez respecter tous les codes
de plomberie locaux applicables
pour déterminer l’emplacement du
bec de la baignoire.
*Al determinar la ubicación del
surtidor de bañera se deben conocer
y cumplir todos los códigos locales
aplicables de plomería.
*4" (100 mm)
84⅝" (2150 mm)
39" - 47¼" (1000 - 1200 mm)
The measurements shown here are
suggestions and may be altered to
suit the needs and preferences of the
homeowner.
*Know and follow all applicable
local plumbing codes when determin-
ing the location of the tub spout.
½ NPT
drop-ear ell
iBox
01850181
¾" hot /
chaude /
caliente
¾" cold /
froid / frío
½"
½" or ¾"
**drop-
ear ell

7

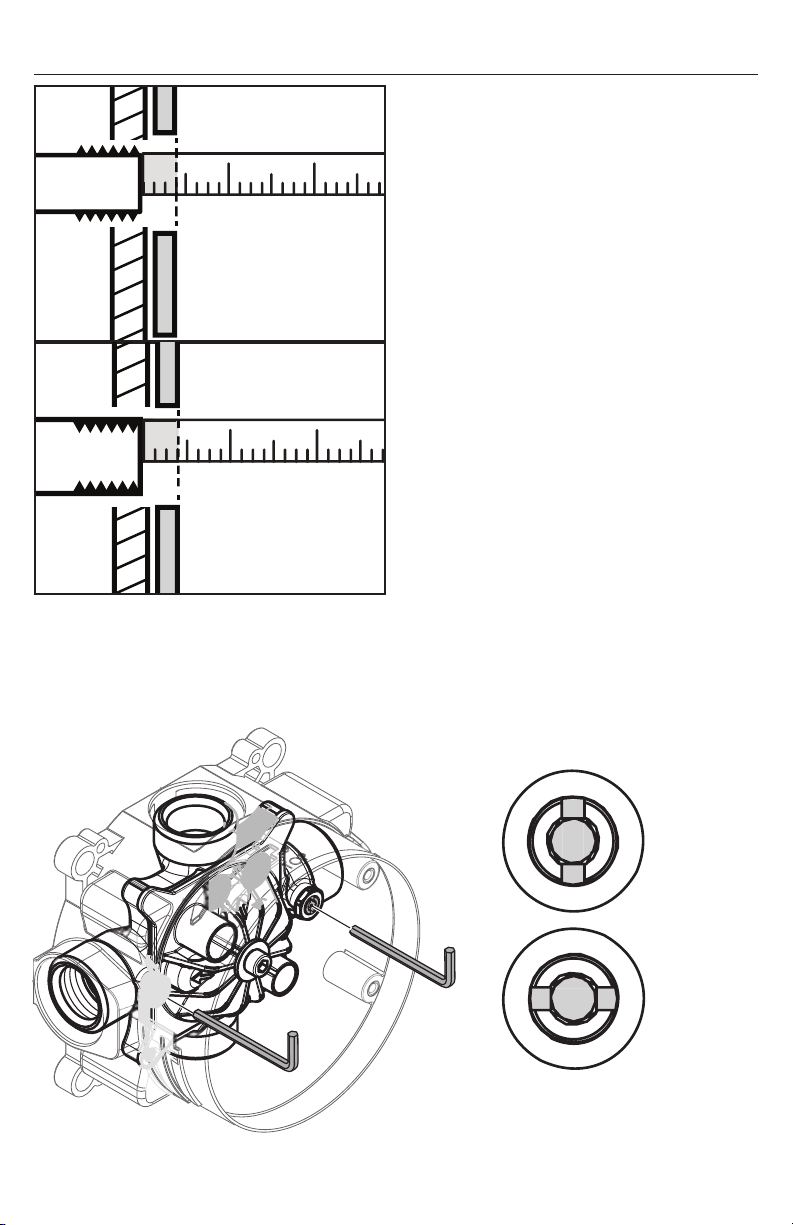

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio

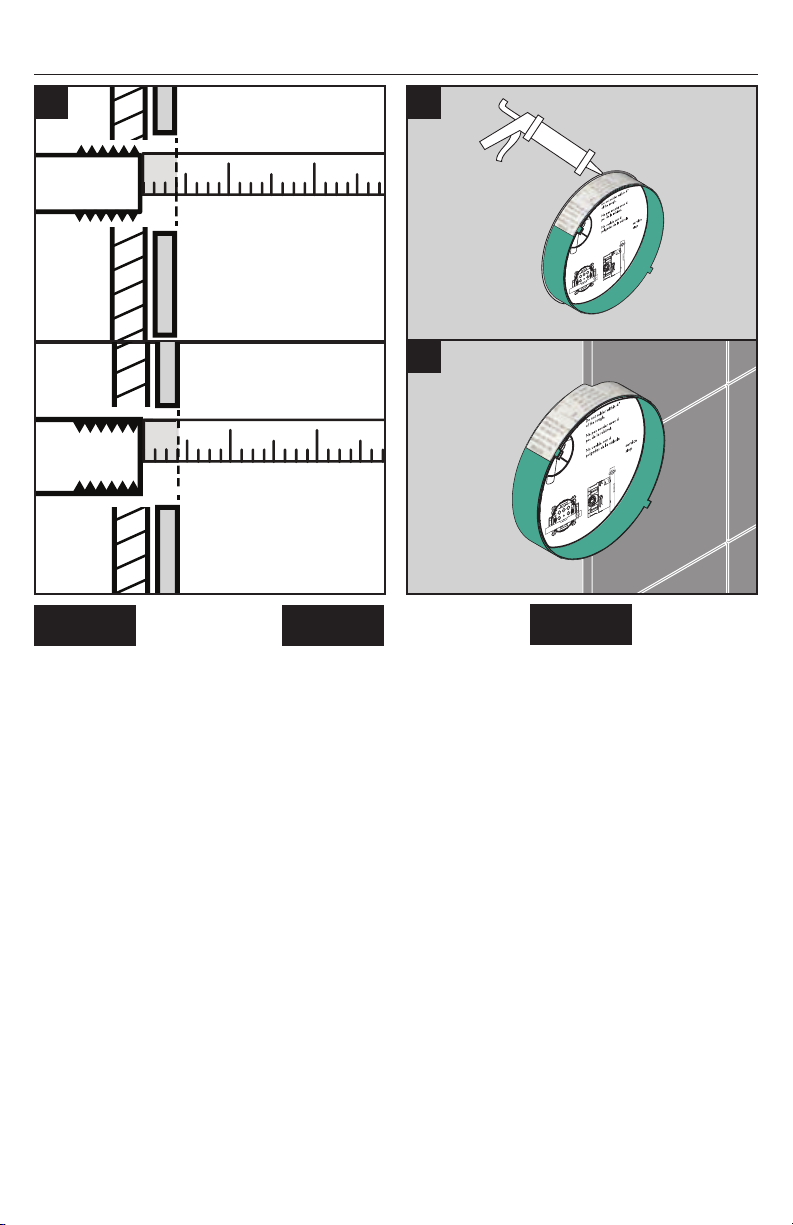

The tub spout requires either a ¾" NPT female
fitting or a ½" NPT male nipple recessed ⅜"
(10 mm) behind the surface of the finished wall.
Le bec de la baignoire requiert un raccord
femelle NPT de ¾ po ou un raccord mâle fileté
NPT de ½ po encastré à ⅜ po (10 mm) der-
rière la surface du mur fini.
El surtidor de ducha requiere una conexión
hembra NPT de ¾" o un niple macho NPT
de ½", embutidos a ⅜" (10 mm) detrás de la
superficie de la pared terminada.
**Tub spout requirements / Exigences pour le bec de baignoire / Requisitos para el
caño de la bañera
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm
½" NPT
¾" NPT

8
English Français Español
Para enroscar los codos de
conexión, fijar el iBox universal
mediante un trozo de tubería en
un tornillo de banco.
Pour monter les différents rac-
cors, on peut fixer l'iBox grâce à
un tuyau et un étau.

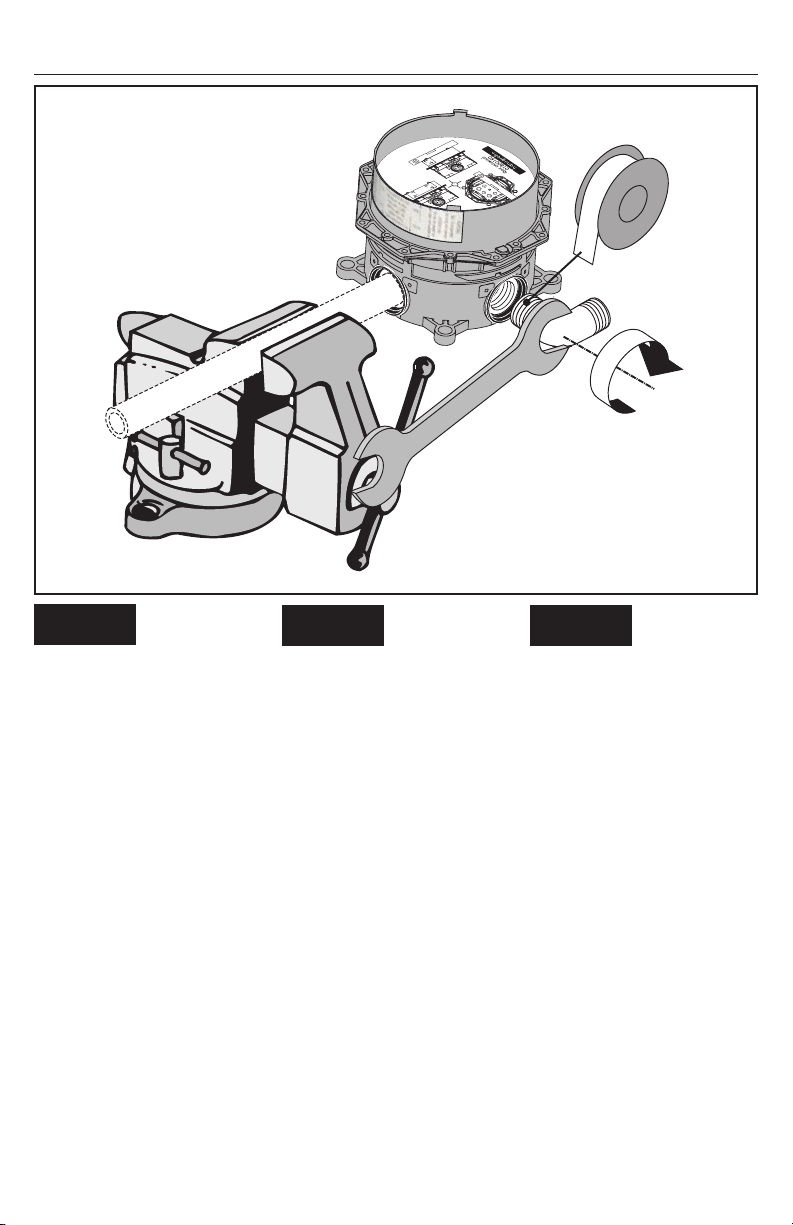

When intalling the supply
elbows, hold the iBox steady
using a pipe and a vise.
 Aucune soudure ne
peut être réalisée si
la pièce intérieure se
trouve à moins de 4 po
sans quoi des dommag-
es pourraient survenir.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
 Do not solder within 4"
of the rough, or dam-
age to the rough may
result.
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación

9
English Français Español

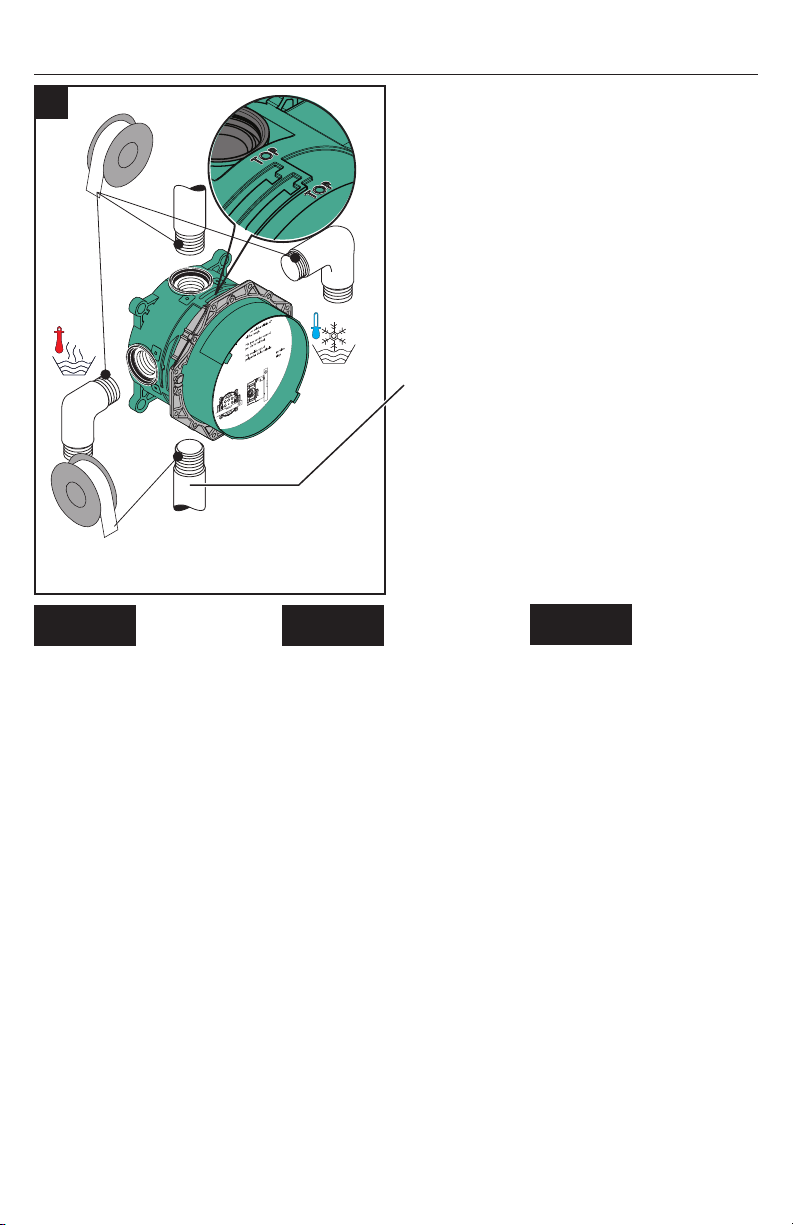

It is possible to support the iBox
Plus Universal using a stringer
and screws (not included).
The valve may also be sup-
ported using installation kit
96615000 (not included).
C’est possible de soutenir le
robinet utilisant un plaque ar-
rière et vis (pas inclus).
C’est aussi possible à soutenir le
robinet utilisant set d'installation
96615000 (pas inclus).
En option: Installez le(s) ½ po
adapteur(s) (non compris).
Serrez l’adaptateur complète-
ment avant d’installer le ½ po
tuyau.
Es posible apoyar la válvula que
utiliza una placa trasera y tornil-
los (no incluido).
Es también posible a apoyar la
válvula que utiliza set de insta-
lación 96615000 (no incluido).
Opcional: Instale los ½" adap-
tadores (no incluidos).
Apriete el adaptador completa-
mente antes de instalar el tubo
de ½".
Optional: If using ½" lines,
install ¾"-½" NPT adapters (not
included).
Tighten the adapter fully before
installing the ½" pipe.

10
English Français Español
Adjust the fixing ring / Ajuster l'anneau de fixation / Ajuste el anillo de fijación
The fixing ring may be reposi-
tioned to accommodate different
wall thicknesses.
L’anneau réparant pourrait être
repositionné pour accommoder
les épaisseurs de mur différentes.
El anillo que fija puede ser reco-
locado acomodar los espesores
diferentes de pared.
press
1 2
1
1
2
2
3

11
English Français Español
Install the valve so that the "top"
marking faces upward.
Install the hot and cold supplies
on the hot inlet and cold inlet.
Install the outlet lines.
 Do not solder within 4"
of the rough, or dam-
age to the rough may
result.
Installez le robinet de façon à ce
que les faces de marquage soient
dirigées vers le haut.
Raccordez les conduites
d’alimentation de l’eau chaude
et de l’eau froide aux orifices
d’arrivée chaude et froide.
Installez le conduites de sortie.
Instale la válvula de modo que
la marca “top” mire hacia arriba.
Instale los suministros de agua
caliente y fría en las entradas
caliente y fría.
Instale dos líneas en las tomas.
 Aucune soudure ne
peut être réalisée si
la pièce intérieure se
trouve à moins de 4 po
sans quoi des dommag-
es pourraient survenir.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
Installation / Installation / Instalación
Voir page 7 pour les exigences relatives
à la section de tuyau du bec de la baignoire.
Consulte la página 7 para conocer
los requisitos para el caño de bajada del
surtidor de bañera.
see page 7 for tub spout piping
requirements
1

12
English Français Español
Make sure that the valve is level.
Install the valve so that the
outside surface of the finished
wall falls between the "min" and
"max" markings.
Assurez-vous que le robinet est
de niveau.
Installez le robinet de façon à
ce que la surface extérieure du
mur fini se trouve entre les lignes
« minimum » et « maximum ».
Asegúrese de que la válvula
quede nivelada.
Instale la válvula de modo que
la superficie exterior de la pared
terminada quede entre las
marcas “min” y “max”.
For the shower arm, install a
properly anchored ½" NPT
drop-ear ell.
Pour le bras de douche, installez
un coude applique NPT de
½ po bien ancré.
Para el brazo para ducha,
instale un codo NPT ½'' cor-
rectamente asegurado.
2 34
½" NPT

13
English Français Español
Install the sheet rock or green
board on the wall. It should
come up to the iBox.
Use sealant to fill any gap
between the iBox and the sheet
rock or green board.
Installez le panneau de plâtre
ou le panneau de plâtre
imperméable sur le mur. Il doit
atteindre les pièces iBox.
Scellez l'espace entre le pan-
neau de plâtre (ou le panneau
imperméable) à l'aide d'un
agent d'étanchéité.
Installez la surface murale finie.
La surface extérieure du mur
fini doit se situer entre les lignes
«min» et «max» figurant sur le
protecteur.
Instale la placa de yeso o el
panel verde en la pared. Debe
llegar hasta las cajas iBox.
Use sellador para llenar los
espacios entre la caja iBox y la
placa de yeso o el panel verde.
Instale la superficie de la pared
terminada.
La superficie exterior de la
pared terminada debe quedar
entre las líneas de máximo y
mínimo del protector de yeso.
Install the finished wall surface.
The outside surface of the
finished wall should fall between
the “min” and “max” lines on
the plaster shield.
The tub spout requires either a
¾" NPT female fitting or a ½"
NPT male nipple recessed ⅜"
(10 mm) behind the surface of
the finished wall.
Le bec de la baignoire requiert
un raccord femelle NPT de
¾ po ou un raccord mâle fileté
NPT de ½ po encastré à ⅜ po
(10 mm) derrière la surface du
mur fini.
El surtidor de ducha requiere
una conexión hembra NPT de
¾" o un niple macho NPT de
½", embutidos a ⅜" (10 mm)
detrás de la superficie de la
pared terminada.
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
5 6
7
½" NPT
¾" NPT

14

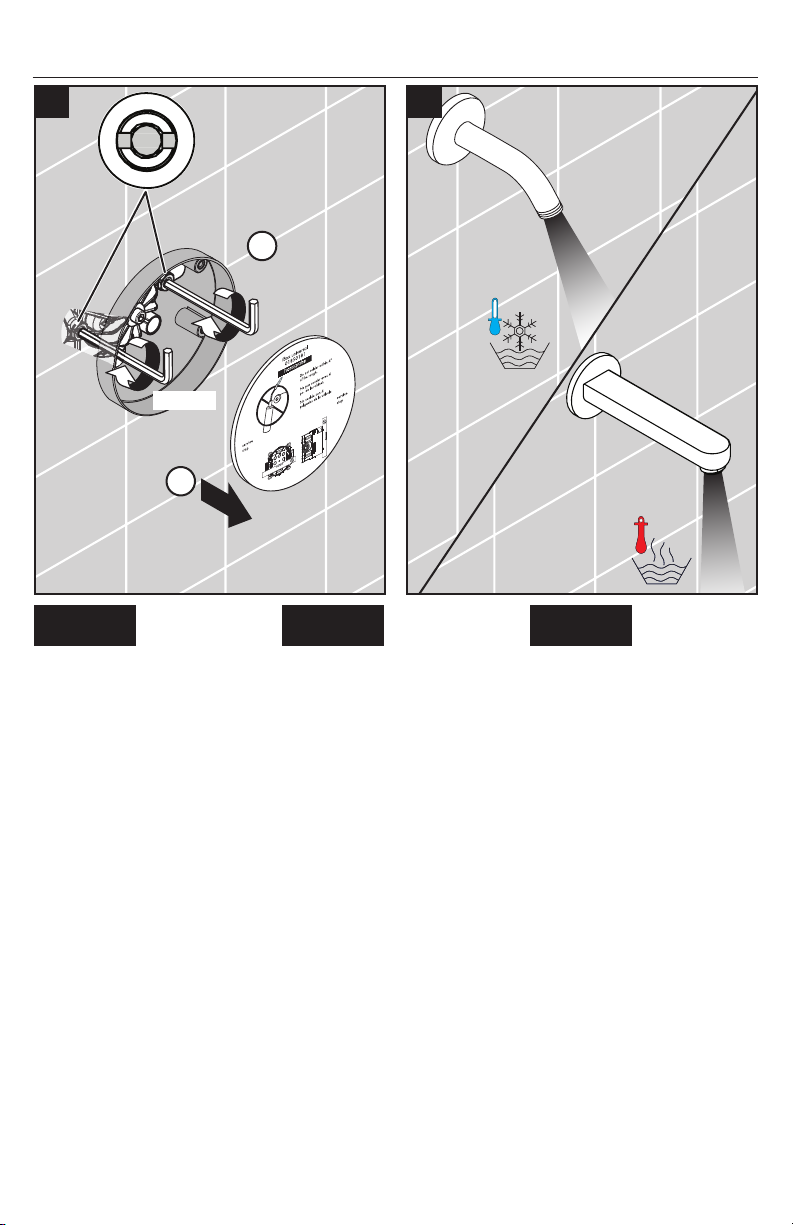

Remove the dust cover.
Open both stops.
Retirez l’étiquette.
Ouvrez l’eau à les butées
d’arrêt d’isolation.
Retire la etiqueta.
Abra los pasos del agua en los
cierres de servicios.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Lave los suministros de agua
para por lo menos cinco
minutos.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
90°
English Français Español
1 2
4 mm
4 mm
1
2
> 5 min
> 5 min

15

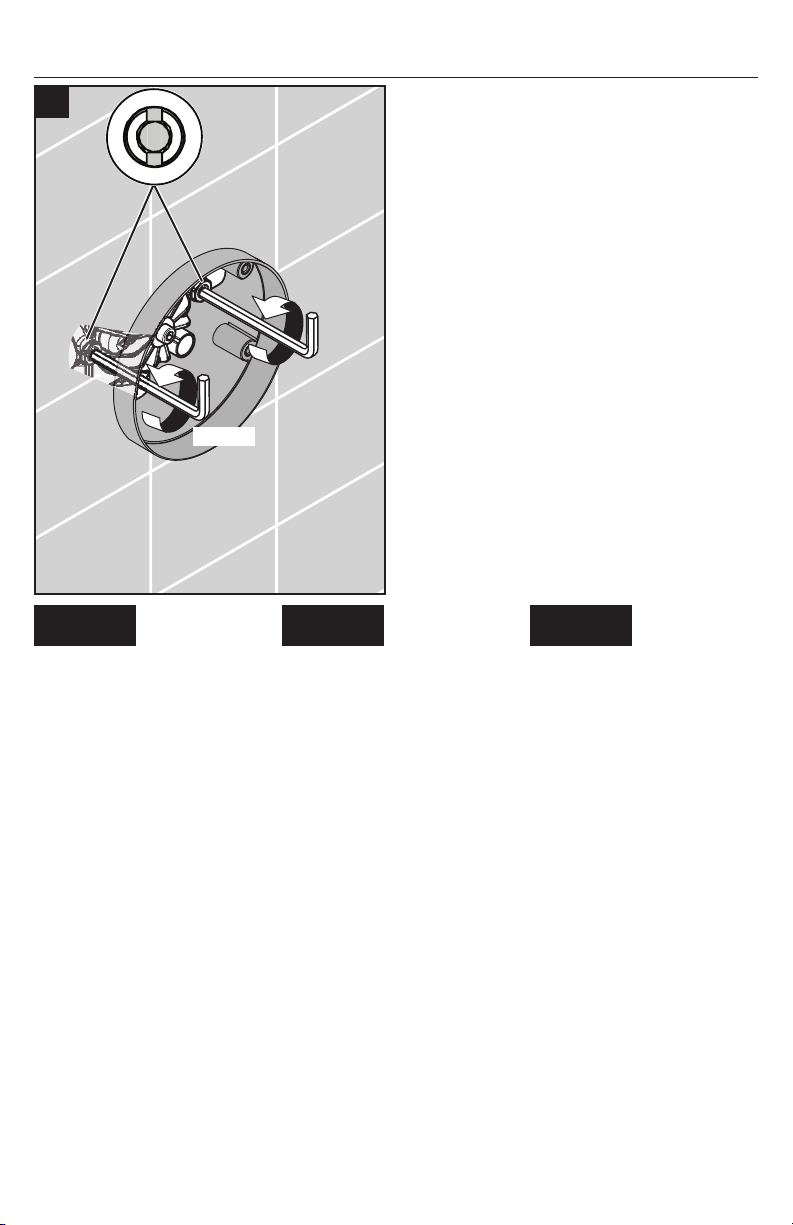

Close the stops. Fermez l’eau chaude et
l’eau froid à les butées d’arrêt
d’isolation.
Cierre los pasos del agua
caliente y del agua fría en los
cierres de servicio.
90°
English Français Español
3
4 mm
4 mm

16
Seal the wall around the plaster
shield with waterproof sealant.
 Failure to seal the wall
can lead to possible
water damage.
Remove the flush insert screw,
flush insert, and seals.
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la vis, la pièce d’insertion
affleurante, et les joints.
Selle la pared alrededor del
protector de yeso con un sella-
dor impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Retire el tornillo, el inserto de
lavado, y las juntas.
Installation / Installation / Instalación
 Make sure that the
stops are closed.
Cut the plaster shield so that
it extends ¹⁄₁₆” - ⅛” from the
finished wall surface.
 Fermez l’eau à les bu-
tées d’ârret d’isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.
 Cierre el paso del agua
en la entrada del sumi-
nistro o los cierres de
servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆” - ⅛”
de la superficie de la pared
terminada.
¹⁄₁₆"-⅛"
1-2 mm
English Français Español
1
2
5 mm
1 2

17
Install the function block. Insérez le bloc de fonction. Inserte el bloque de función.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges (“X”).
Mesurez la distance entre la
pièce de surface et l’extérieur
du protecteur (« X »).
Mida la distancia desde la par-
te interna hasta la parte externa
del protector de yeso ("X").
English Français Español
4 mm
2
1
43

18

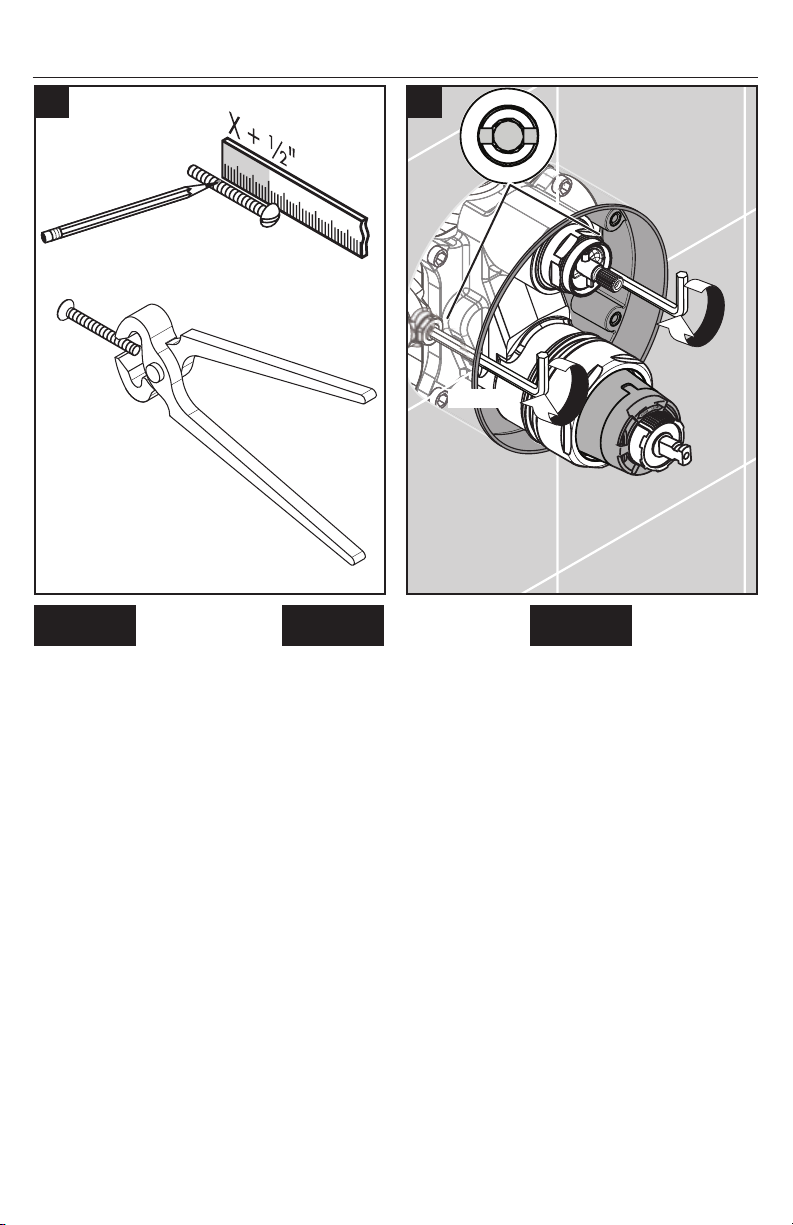

Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Ajoutez ½ po à la mesure « X ».
Coupez l’extrémité filetée du
raccord de façon à ce que le
raccord mesure ½ + « X ».
Agregue ½" a X.
Corte el extremo roscado del
niple de modo que el niple mida
½" + X.
Open the stops. Ouvrez les butées. Abra los topes.
90°
90°
English Français Español
4 mm
4 mm
5 6

19
Install the carrier plate so that
the notch is at the bottom.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
Test the valve:
Temporarily install the handles.
Turn the pressure balance handle
counter-clockwise as far as it will go.
Testez le robinet:
Placez ensuite les poignées sur les
tiges.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de la
plage.
Pruebe la válvula:
Coloque las manijas en las espigas.
Gire el mando en dirección contraria
a las manecillas del reloj hasta que
la manija pare.
English Français Español
8
2
1
3
7

20
Measure the temperature of the
output water.
• If the valve opens through
hot, reverse the cartridge (see
page 24).
• If the maximum high
temperature is greater than
120°F or that permitted by
local plumbing code, adjust
the rotational limit stop (see
page 23).
Mettez le temperature de l'eau.
• Si le robinet s’ouvre en faisant
couler l’eau chaude, inversez
la cartouche (voir page
24).
• Réglez la butée de limite de
rotation si la température
maximale de l’eau est
supérieure à 49 °C (120 °F)
ou à la température permise
par le code de plomberie
local (voir page23)
Mida la temperatura del agua.
• Si la válvula abre en caliente,
invierta el cartucho (ver
página 24).
• Ajuste el tope límite rotacional
si la temperatura máxima de
salida es mayor a 120°F o la
temperatura permitida por el
código de plomería local (ver
página 23).
Turn the water off.
Remove the handles.
Fermez le robinet.
Retirez les poignees.
Cierre la valvula.
Quite las manijas.
English Français Español
910
1
2
