Hans Grohe Raindance Connect 27164 1 Series User manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Raindance Connect
27164xx1

2

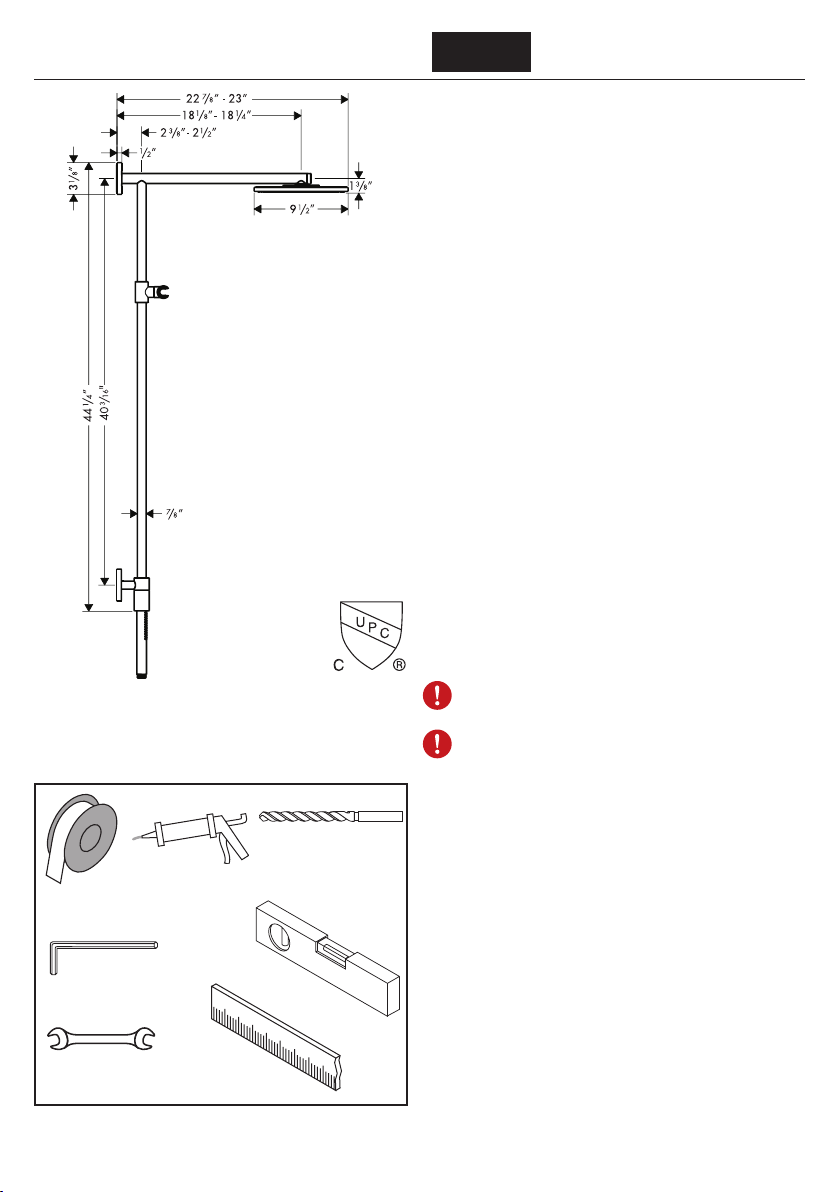

Technical Information
Flow rate - showerhead 2.5 GPM
Flow rate - handshower 2.5 GPM
English
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly be-
fore beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• The installer should be sure that the mounting
location for this product is flat (no projecting
joints or tiles) and that the wall is suitable for the
installation of this product.
• The included mounting hardware is suitable for
solid surface walls, such as concrete, concrete
wallboard, dense natural stone, brick, gypsum
wallboard/plaster fiberboard surfaced with tile,
marble, or stone
• This unit does not include a water supply. Use
Hansgrohe model 27458xx3 or another sup-
ply that complies with ASME A112.18.1/CSA
B215.1 including ASME A112.18.3.
• Do not use the showerpipe as a grab
bar.
• The shower arm is intended to support
only the showerhead. Do not use the
shower arm to support other items.
• To prevent scald injury, the maximum output tem-
perature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum out-
put temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Tools Required / Outiles Utiles /
Herramientas Útiles
8 mm
3 mm
6 mm
A.112.18.1

3
Données techniques
Capacité nominale - pomme de douche 2.5 GPM
Capacité nominale - douchette 2.5 GPM
Français
Datos tecnicos
Caudal máximo - ducha 2.5 GPM
Caudal máximo - teleducha 2.5 GPM
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• En el momento del montaje del producto por
parte de personal especializado y cualificado
se deberá prestar una atención especial a que
la superficie de fijación en toda el área de la
fijación sea plana (sin juntas que sobresalen
ni azulejos desplazados),que la estructura de
la pared sea adecuada para un montaje del
producto y que, ante todo, no presente puntos
débiles. Los tornillos y tacos adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
• El producto no debe ser utilizado como
un elemento de sujeción. Debe montarse
un elemento de sujeción separado.
• El brazo de ducha solo está previsto
para soportar la ducha. !No debe car-
garse con otros objetos!
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe ex-
ceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Español
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Lors du montage du produit par un ouvrier
qualifié, il faut faire attention à ce que la surface
de fixation soit plane sur toute son étendue
(aucun dépassement de joint ni de carrelage),
que la construction de la paroi soit adaptée à
l’installation du produit et surtout ne présente
aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres construc-
tions, il faudra tenir compte des préconisations du
fabriquant de cheville.
• Le produit ne doit pas servir de poignée.
Monter pour cela une poignée séparée.
• Le bras de douche n’est conçu que pour
tenir la pomme de douche et ne doit pas
servir à la suspension d’autres objets !
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F.
Au Massachusetts, la température de sortie maxi-
male du robinet de douche ne doit pas excéder
112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de 1800 mm
de altura, por lo que deberán ajustarse siempre que
sea necesario. En este sentido, es importante tener en
cuenta que, en caso de modificación de la altura de
montaje, será necesario respetar el requisito de 2190
mm de altura mínima desde la base de la ducha y
observar las medidas de conexión.
The installation dimensions shown here are ideal for
people of approximately 5'11" (1800 mm) in height.
The dimensions can be altered if required. Alter all
the required measurements, including the minimum
ceiling height.
Les dimensions d’ installation données dans la notice
de montage sont idéales pour une personne de1800
mm de hauteur et doivent être ajustées selon le be-
soin. A ce sujet il faut tenir compte, pour un change-
ment de hauteur, que la côte minimum donnée de
2190 mm à partir de la base du receveur change
et la modification du montage sera à prendre en
considération.
min 86¼"
82⅝" 81¼"
42½"

5
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs
/ Acabados
00 = Chrome
82 = Brushed Nickel
10x1.5
15x2.5
10x1.5
15x2.5
15x2.5
98855xx1
95794000
28255xx0
98714xx0
96770xx0
98672xx0
98673000
98675xx0
94246000
98715xx1
98716000
98681000
98739xx0
98821xx0
98673000
98673000
98716000
98716000

6
English

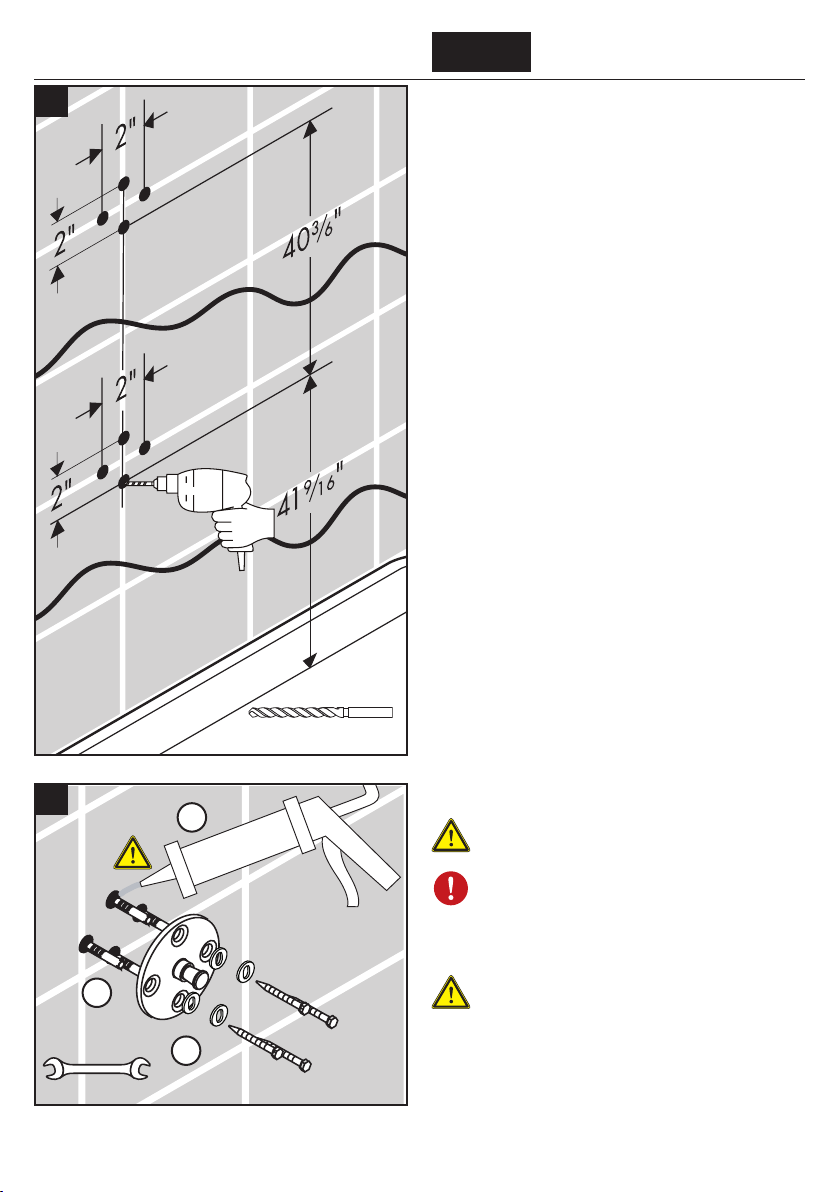

Installation
Drill the screw holes using a 6 mm bit.
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
If both ends of the showerpipe are mounted on tile,
install the top and bottom mounting wall flanges.
Do not fully tighten the screws.
8 mm
6 mm
1
2a 1
2
3

7
Français Español
Installation
Percez les trous pour la plaque de montage à l’aide
d’un foret de 6 mm.
Installez les chevilles.
Scellez le mur autour des chevilles à
l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Installez la plaque de montage du bras de douche
en utilisant les vis et rondelles fournies.
Ne serrez pas complètement les vis.
Instalación
Perfore los orificios para la placa de montaje con
una broca de 6 mm.
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si la pared no se sella, pueden pro-
ducirse daños por acción del agua.
Instale la placa de montaje del brazo de ducha
utilizando las arandelas y los tornillos incluidos.
No ajuste los tornillos
completamente.

8
English
OR
If the bottom of the showerpipe is mounted on tile, but
the top is not, install the top wall flange with the tile
matching disk.
Do not fully tighten the screws.
Push the shower arm and lower support into the riser.
Install the escutcheons.
Push the showerpipe assembly over the wall flanges.
Tighten the screw.
8 mm
3 mm
4
3
2b 1
2
3

9
Français Español
OU
Si les carreaux ne couvrent pas la surface jusqu’au
plafond, installez la plaque de montage avec le
disque adaptateur.
Ne serrez pas complètement les vis.
Poussez le bras de douche et le support sur la
colonne.
Installez les écussons.
Poussez la colonne montante fermement sur les
plaques de montage.
Serrez la vis à l’aide d’une clé hexagonale de 3 mm.
O
Si el azulejo no va hasta arriba de la pared, instale
la placa de montaje con el disco que coincida con
el azulejo.
No ajuste los tornillos
completamente.
Presione el brazo de ducha y el soporte en la tubería
de subida.
Instale los escudos..
Presione la tubería de subida firmemente sobre las
placas de montaje.
Apriete el tornillo con una llave Allen de 3 mm.

10
English
Install the showerhead on the shower arm.
Level the shower arm.
Tighten the screws.
Connect the escutcheons to the flanges.
8 mm
5
6
7

11
Français Español
Installez la pomme de douche sur le bras de douche.
Placez le bras de douche au niveau.
Serrez les vis de montage.
Raccordez les écussons à les plaques de montage.
Instale la ducha en el brazo de ducha.
Nivele el brazo de ducha.
Apriete los tornillos de montaje.
Conecte los escudos a las placas de montaje.

12
English
Place a hose washer in one end of the hose.
Connect this end to the water supply (not included).
Place the screen washer in the other end of the hose.
Connect this end to the handshower.
Rest the handshower in the holder.
8

13
Français Español
Placez la rondelle de tuyau en caoutchouc noir dans
l’une des extrémités du tuyau. Vissez cette extrémité
du tuyau à la sortie pour douchette sur la valve (ne
pas inclus).
Placez le tamis dans l’autre extrémité du tuyau. Vissez
cette extrémité à la douchette.
Placez la douchette dans son support.
Coloque la arandela de goma negra en un extremo
de la manguera. Enrosque este extremo al puerto de
la ducha de mano en la válvula (no incluidos).
Coloque la arandela de filtro en el otro extremo de
la manguera. Enrosque este extremo a la ducha de
mano.
Coloque la ducha de mano en el soporte.

14

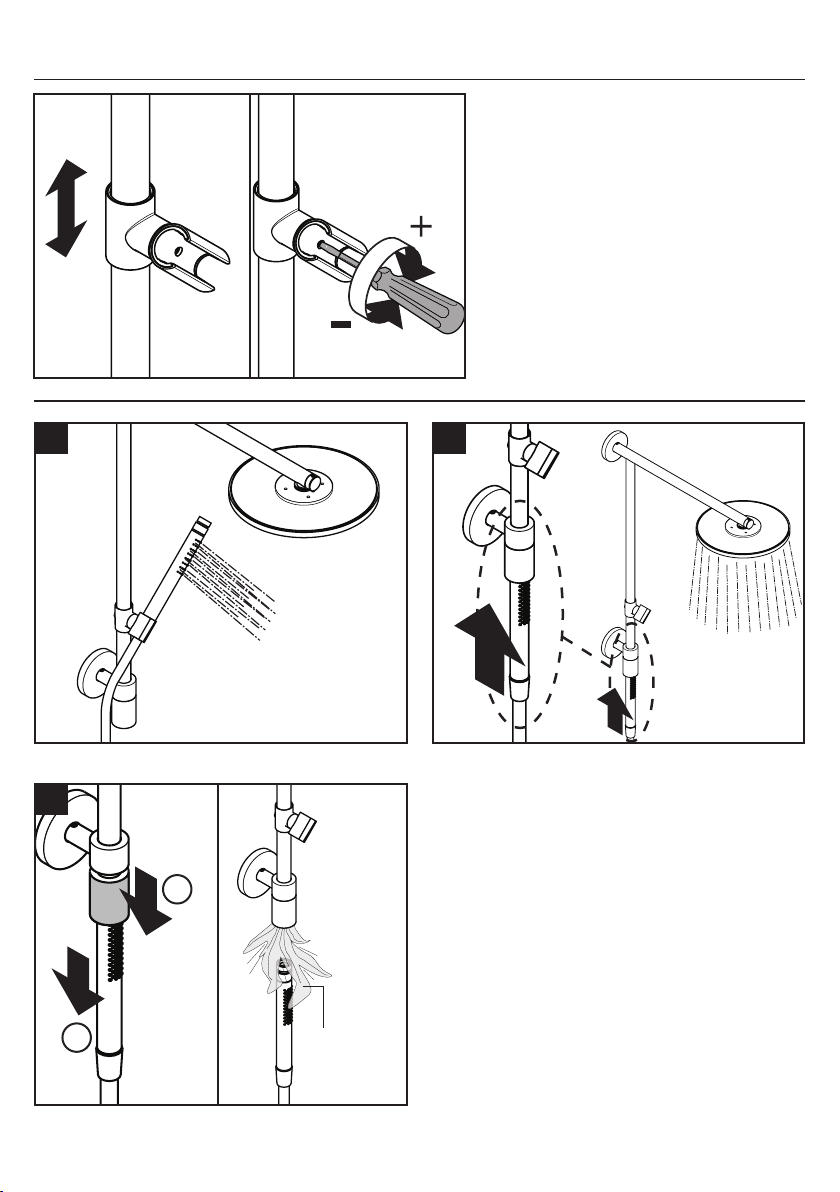

User Instructions / Instructions de service / Manejo
ca. 1 quart /
1 liter
3
21
1
2

15

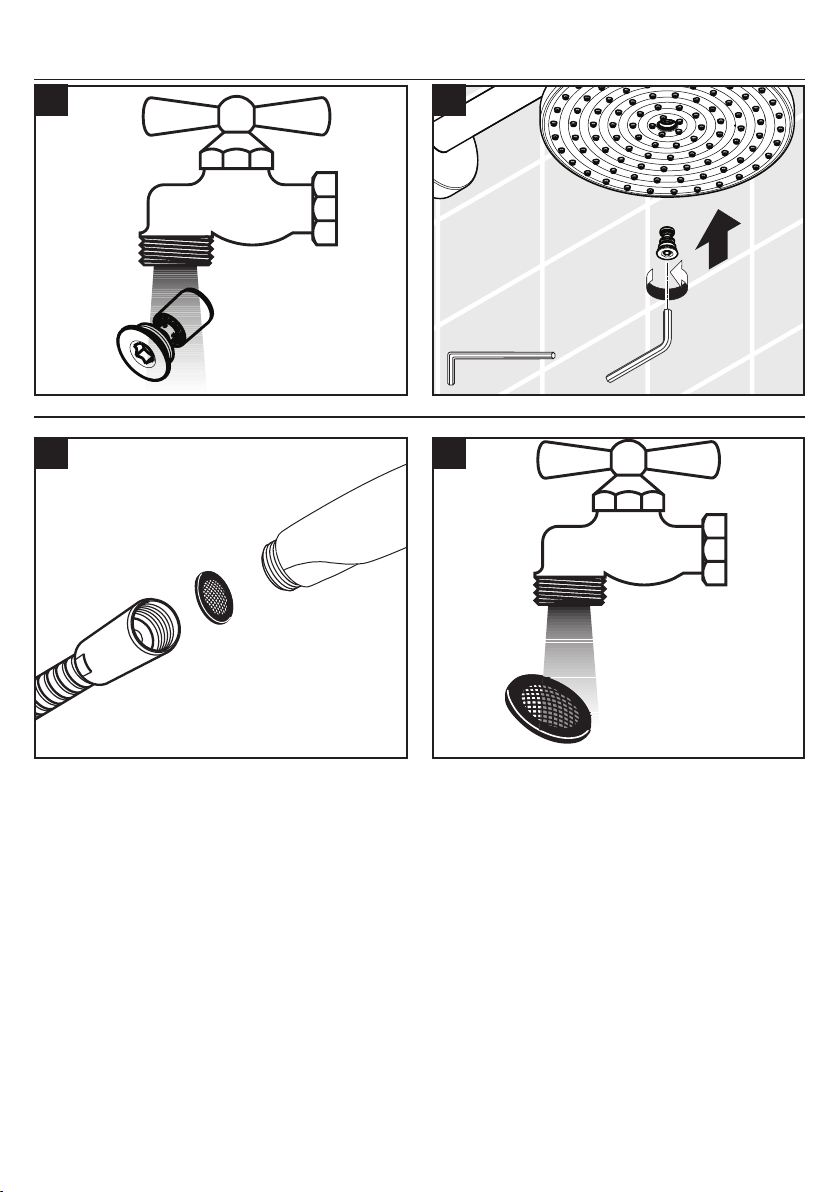

Cleaning / Nettoyage / Limpieza
¾"
scale remover
détartrant
desincrustante
scale remover
détartrant
desincrustante
5 mm
1 2
3 4
12
1
2
1
2

16
Cleaning / Nettoyage / Limpieza
5 mm
3 4
1 2

17
Conseil de nettoyage pour les produits Hansgrohe
De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très différents pour satisfaire
à la demande concernant le design et la fonctionnalité. Pour éviter les détériorations et les réclamations, aussi bien pour
l’utilisation que pour le nettoyage prochain, certains critères seront à prendre en considération.
A prendre en considération lors de l’entretien de la robinetterie et de douchettes:
• On doit seulement utiliser les produits de nettoyage qui sont formellement prévus pour ce domaine.
• Aucun contact avec l’application de nettoyants contenant de l’acide chlorhydrique, de l’acide formique ou de l’acide
acétique qui peuvent causer de considérables détériorations.
• Les nettoyants à base d’acide phosphorique, aussi, ne sont pas à utiliser sans réserves.
• Le mélange de nettoyants en général n’est pas autorisé.
• L’utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à récurer et des
torchons microfibres est exclue.
• Les conseils d’entretien des producteurs de nettoyants sont à suivre obligatoirement.
• Le nettoyage est à faire correspondre avec le dosage, le temps d’action, spécifique à l’objet et à la nécessité.
• Le dépôt de calcaire est évité par un nettoyage régulier.
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of
it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is not
covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.

18
• Pour le nettoyage avec produit vaporisé liquide, en aucun cas sur la robinetterie, mais au contraire aspergé sur le
chiffon (torchon, éponge) et effectuer comme cela le nettoyage, car les aérosols peuvent pénétrer dans les ouvertures et
fentes de la robinetterie et peuvent provoquer des détériorations.
• Après le nettoyage rincez avec suffisamment d’eau claire pour éliminer les restes de produits attachés.
• L’utilisation d’appareil de nettoyage à vapeur n’est pas autorisée, car les températures importantes peuvent détériorer
les produits.
Indications importantes
• Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent causer des
détériorations.
• Ici aussi on doit: Après l’utilisation rincer soigneusement les restes avec de l’eau.
Conseil de nettoyage
• Les deteriorations imputables à un mauvais entretien ne peuvent être pris en considération par
notre garantie.
• Par l’action d’un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des dégâts.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que
tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
• Usar sólo detergentes previstos específicamente para este campo de aplicación.
• No aplicar detergentes que contengan ácido clorhídrico, fórmico o acético porque pueden causar daños importantes.
• Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. Por regla general no se
deben mezclar detergentes.
• Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
• Se tienen que seguir siempre las sugerencias de empleo de los fabricantes de los detergentes.
• La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y ajustada a
las necesidades específicas del mismo.
• Gracias a una limpieza periódica se pueden evitar los depósitos de cal.
• No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así,
porque el líquido puede entrar en aperturas o hendiduras de la grifería y causar daños.
• Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de detergente.
• La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
• Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
• Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
• Con materiales ya dañados la acción de detergents incrementará el desgaste de estos.
• Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el peligro de
lesionarse.
• Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.

19
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that proves
defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If
Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in timely fashion, Hansgrohe
may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If you
purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this
warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with respect to
Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents or “no-
rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or (3) conditions in
the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze finish is subject to a 3-year limited warranty. Chrome and all PVD finishes are covered by the limited
lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include replacement
filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90416824 • Revised 08/2011
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING OUT
OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED TO ANY
IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or
exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights that vary
from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply to
you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you
can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of
this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product, or this
warranty, please write us or call us toll-free at 800-334-0455.
