Hans grohe Crometta s 240 varia showerpipe 26781000 Manual

Crometta E 240 Varia Showerpipe

26785000

Crometta S 240 Varia Showerpipe

26781000

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册/组装说明 13

RU Руководство пользователя /

Инструкция по монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба /

Ръководство за монтаж 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29

AR  30

Montage siehe Seite 31

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen

Handschuhe getragen werden.

Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf

nicht mit weiteren Gegenständen belastet werden!

Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-

setzt werden.

Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen

Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-

nen, die unter Alkohol- oder Drogeneinﬂuss stehen, dürfen das Produkt nicht

benutzen.

Der Kontakt der Brausestrahlen mit empﬁndlichen Körperstellen (z. B. Augen)

muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause

und Körper eingehalten werden.

Das Produkt darf nicht als Haltegriﬀ benutzt werden. Es muss ein separater

Haltegriﬀ montiert werden.

Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen

müssen ausgeglichen werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.

Nach dem Einbau werden keine Transport- oder Oberﬂächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,

gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.

• Die in der Montageanleitung angegebenen Montagemaße sind ideal für

Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst

werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe

die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt

werden müssen.

• Bei der Montage des Produktes durch qualiﬁziertes Fachpersonal ist darauf zu

achten, dass die Befestigungsﬂäche im gesamten Bereich der Befestigung plan

ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine

Montage des Produktes geeignet ist und keine Schwachstellen aufweist.

• Die der Brause beigepackte Siebdichtung muss eingebaut werden, um Schmutz-

einspülungen aus dem Leitungsnetz zu vermeiden. Schmutzeinspülungen können

die Funktion beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der

Brause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht.

• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad

vorgesehen!

• Im Notfall kann das Rohr im unteren Bereich mit einer feinen Säge gekürzt

werden.

• Bei Problemen mit dem Durchlauferhitzer oder großen Druckunterschieden muss

eine optional erhältliche Drossel (Artikelnummer 97510000) in den Kaltwasser-

zulauf eingesetzt werden.

• Der Brausearm der Kopfbrause kann nur einmalig während der Installation auf

den gewünschten Winkel eingestellt werden. Ein späteres Verstellen während des

Duschbetriebs ist nicht möglich.

Deutsch

Serviceteile (siehe Seite 40)

Reinigung (siehe Seite 34)

Bedienung (siehe Seite 36)

Zum Entleeren der Kopfbrause diese nach dem Benutzen leicht schräg

stellen.

Durchﬂussdiagramm (siehe Seite 38)

 Handbrause

 Kopfbrause

Maße (siehe Seite 38)

Wartung (siehe Seite 37)

• Rückﬂussverhinderer müssen gemäß DIN EN 1717 regelmäßig in

Übereinstimmung mit nationalen oder regionalen Bestimmungen auf

ihre Funktion geprüft werden (mindestens einmal jährlich).

• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte

der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt

werden.

Einjustieren (siehe Seite 33)

Nach erfolgter Montage muss die Auslauftemperatur des Thermos-

taten überprüft werden. Eine Korrektur ist erforderlich wenn die an

der Entnahmestelle gemessene Temperatur von der am Thermostaten

eingestellten Temperatur abweicht.

Safety Function (siehe Seite 33)

Dank der Safety Function lässt sich die gewünschte Höchsttemperatur

von z. B. max. 42 ºC voreinstellen.

Kein essigsäurehaltiges Silikon verwenden!

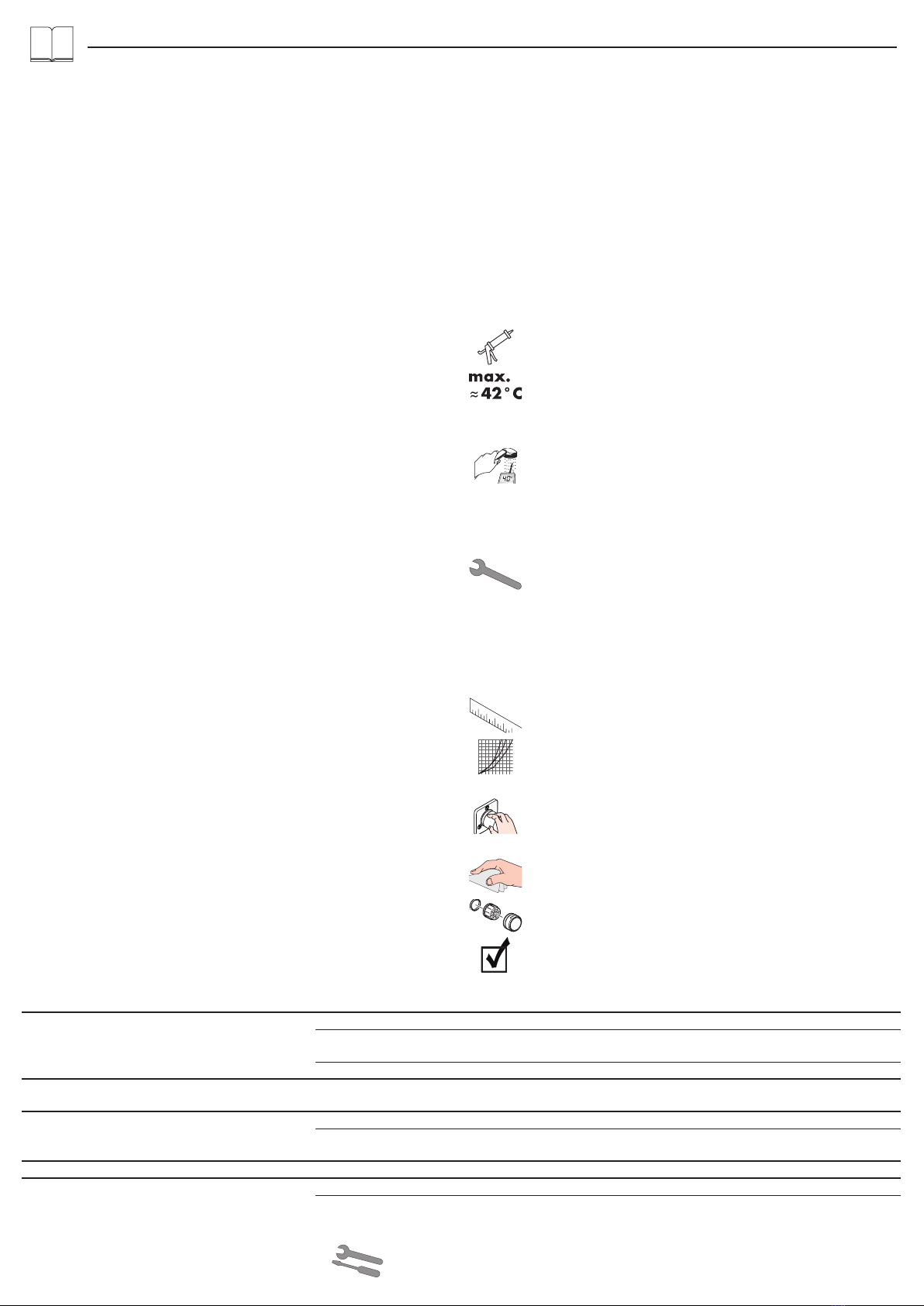

Symbolerklärung

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 70°C

Empfohlene Heißwassertemperatur: 65°C

Anschlussmaße: 150±12mm

Anschlüsse R1/2: kalt rechts - warm links

Thermische Desinfektion: max. 70°C / 4 min

• Eigensicher gegen Rückﬂießen

• Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Störung Ursache Abhilfe

Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen

-Schmutzfangsieb der Regeleinheit verschmutzt -Schmutzfangsiebe vor dem Thermostat und auf der Re-

geleinheit reinigen (94282000)

-Siebdichtung der Brause verschmutzt -Siebdichtung zwischen Brause und Schlauch reinigen

Kreuzﬂuss, warmes Wasser wird bei geschlossener Ar-

matur in die Kaltwasserleitung gedrückt oder umgekehrt

-Rückﬂussverhinderer verschmutzt / defekt -Rückﬂussverhinderer reinigen ggf. austauschen>

Auslauftemperatur stimmt nicht mit der eingestellten

Temperatur überein

-Thermostat wurde nicht justiert -Thermostat justieren

-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC

Temperaturregelung nicht möglich -Regeleinheit verkalkt -Regeleinheit austauschen

Durchlauferhitzer schaltet bei Thermostatbetrieb nicht ein -Schmutzfangsiebe verschmutzt -Schmutzfangsieb reinigen / austauschen

-Rückﬂussverhinderer sitzt fest -Rückﬂussverhinderer austauschen

Prüfzeichen (siehe Seite 40)

Montage voir pages 31

Consignes de sécurité

Lors du montage, porter des gants de protection pour éviter toute blessure par

écrasement ou coupure.

Le bras de la douchette n'est conçu que pour tenir la douchette et ne doit pas

servir à la suspension d'autres objets !

Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.

Il est interdit aux enfants ainsi qu'aux adultes ayant des insuﬃsantes physiques,

psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,

il est interdit à des personnes sous inﬂuence d'alcool ou de drogues d'utiliser la

douche.

Éviter le contact du jet de la douchette avec les parties sensibles du corps

(telles par ex. que les yeux). Veiller à respecter un écart suﬃsant entre la

douchette et le corps

Le produit ne doit pas servir de poignée. Monter pour cela une poignée

séparée.

Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le

transport Après le montage, tout dommage de transport ou de surface ne pourra

pas être reconnu.

• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les

normes en vigueur.

• Les directives d'installation en vigueur dans le pays concerné doivent être respec-

tées.

• Les dimensions d'installation indiquées dans la notice de montage sont idéales

pour des personnes d'une taille de 1800 mm environ et doivent être ajustées

selon le cas. Tenir compte pour cela du fait qu'un changement de hauteur modi-

ﬁe la hauteur minimum et que la modiﬁcation des cotes de raccord doit entrer en

ligne de compte.

• Lors du montage de ce produit par du personnel qualiﬁé, veiller à ce que la sur-

face de ﬁxation soit bien plane dans toute la zone de ﬁxation (pas de dépasse-

ment de joints ou de déport de carreaux), à ce que le mur se prête au montage

du produit et ne présente aucun point fragile.

• Le joint à ﬁltre fourni avec la pomme de douche à main doit être installé aﬁn de

retenir des impuretés du système de conduites. Ceux-ci pourraient inﬂuencer le

fonctionnement de ce produit et même endommager des pieces mobiles. Des

réclamations à la suite de l’usage de la pomme de douche sans joint-tamis de

hansgrohe ne peuvent pas faire partie de notre garantie.

• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur

• En cas d'urgence, le tube peut être raccourci à l'aide d'une scie ﬁne au niveau de

sa partie inférieure.

• On doit installer dans la tuyauterie eau froide un limiteur de débit (réf.

97510000) lors de problèmes rencontrés avec un chauﬀe-eau instantané ou bien

lorsqu' il y a une trop grosse diﬀérence de pression.

• Le bras de la douchette ne peut être réglé qu'une seule fois pendant l'installation

sur l'angle voulu. Un réglage ultérieur pendant le fonctionnement de la douche

n'est pas possible.

Français

Pièces détachées (voir pages 40)

Nettoyage (voir pages 34)

Instructions de service (voir pages 36)

Pour vider le pommeau de la douchette, l'incliner légèrement après

l'utilisation.

Diagramme du débit (voir pages 38)

 Douchette

 pomme de douche

Dimensions (voir pages 38)

Entretien (voir pages 37)

• Les clapets anti-retour doivent être examinés régulièrement conformé-

ment à la norme EN 1717 ou conformément aux dispositions natio-

nales ou régionales quant à leur fonction (au moins une fois par an).

• Pour assurer le mouvement facile de l´élément thermostatique, le

thermostat devrait être placé de temps en temps en position très

chaude et très froide.

Réglage (voir pages 33)

Le montage terminé, contrôler la température de l’eau puisée au miti-

geur thermostatique. Un étalonnage est nécessaire si la température de

l’eau mitigée mesurée au point de puisage diﬀère sensiblement de celle

aﬃchée sur le thermostat.

Safety Function (voir pages 33)

Grâce à la fonction Safety, il est possible de prérégler la température

maximale par exemple max. 42º C souhaitée.

Ne pas utiliser de silicone contenant de l'acide acétique!

Description du symbole

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 70°C

Température recommandée: 65°C

Dimension d´arrivée: 150±12mm

Raccordement R1/2: froide à droite - chaude à gauche

Désinfection thermique: max. 70°C / 4 min

• Avec dispositif anti-retour

• Le produit est exclusivement conçu pour de l'eau potable!

Dysfonctionnement Origine Solution

Pas assez d´eau -Pression d´alimentation insuﬃsante -Contrôler la pression

-Filtre de l´élément thermostatique encrassé -Nettoyer les ﬁltres devant le mitigeur thermostatique et

sur la cartouche (94282000)

-Joint-ﬁltre de douchette encrassé -Nettoyer le joint-ﬁltre entre la douchette et le ﬂexible

Circulation opposée, l´eau chaude est comprimée dans

l´arrivée d´eau froide et vice versa avec robinet fermé

-Clapet anti-retour encrassé ou défectueux -Nettoyer le clapet anti-retour ou le changer éventuel-

lement>

La température à la sortie ne correspond pas à la tempé-

rature de réglage

-Le thermostat n´a pas été réglé -Régler le thermostat

-Température d'eau chaude trop basse, pas d´eau

froide

-Augmenter la température d´eau chaude entre 42ºC

et 65ºC

Le réglage de la température n´est pas possible -Cartouche thermostatique entartrée -Changer la cartouche thermostatique

Le chauﬀe-eau instantané ne s´allume pas lors de

l´utilisation du thermostat

-Filtres encrassés -Nettoyez / changez le ﬁltre

-Clapet anti-retour bloque -Changez le clapet antiretour

Classiﬁcation acoustique et débit (voir pages 40)

Assembly see page 31

Safety Notes

Gloves should be worn during installation to prevent crushing and cutting

injuries.

The arm of the shower head is intended only to hold the shower head. Do not

load it down with other objects!

The product may only be used for bathing, hygienic and body cleaning pur-

poses.

Children as well as adults with physical, mental and/or sensoric impairments

must not use this product without proper supervision. Persons under the inﬂu-

ence of alcohol or drugs are prohibited from using this product.

Do not allow the streams of the shower touch sensitive body parts (such as your

eyes). An adequate distance must be kept between the shower and you.

The product may not be used as a holding handle. A separate handle must be

installed.

The hot and cold supplies must be of equal pressures.

Installation Instructions

• Prior to installation, inspect the product for transport damages. After it has been

installed, no transport or surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed and tested as per the applica-

ble standards.

• The plumbing codes applicable in the respective countries must be observed.

• The installation dimensions stated in these installation instructions are ideal for

people of approximately 1800 mm in body height. The dimensions can be

altered if required. In this case, pay attention to the fact that a change of instal-

lation height will also change the minimum height, and that the altered mounting

dimensions must be taken into consideration.

• During installation of the product by qualiﬁed trained personnel, make sure that

the entire fastening surface is even and smooth (no protruding seams or tile

oﬀset), that the ﬁnish of the wall is suitable to apply the product and has no weak

points.

• The mesh washer must be insert to protect the shower against incoming dirt

by pipework. Incoming dirt leads to defects or/and can damage parts of the

shower; such caused faults voids all liability and guarantee claims.

• The product is not designed to be used with steam baths!

• If necessary, the bottom end of the pipe can be cut to length with a ﬁne saw

blade.

• If the continuous water heater causes any problems, or you have diﬀerent

water pressures you must install a water limiter to the cold supply, (ordered

separately,article number 97510000).

• The shower arm of the head shower can only be adjusted to the desired angle

once during installation. Subsequent adjustment during showering is not possible.

English

Spare parts (see page 40)

Cleaning (see page 34)

Operation (see page 36)

To empty the overhead shower after use, hold it in a slightly inclined

position.

Flow diagram (see page 38)

 Hand shower

 overhead shower

Dimensions (see page 38)

Maintenance (see page 37)

• The check valves must be checked regularly according to DIN EN

1717 in accordance with national or regional regulations (at least

once a year).

• To guarantee the smooth running of the thermostat, it is necessary

from time to time to turn the thermostat from total hot to total cold.

Adjustment (see page 33)

After the installation, the output temperature of the thermostat must be

checked. A correction is necessary if the temperature measured at the

output diﬀers from the temperature set on the thermostat.

Safety Function (see page 33)

The desired maximum temperature for example max. 42º C can be pre-

set thanks to the safety function.

Do not use silicone containing acetic acid!

Symbol description

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 70°C

Recommended hot water temp.: 65°C

Centre distance: 150±12mm

Connections R1/2: cold right - hot left

Thermal disinfection: max. 70°C / 4 min

• Safety against backﬂow

• The product is exclusively designed for drinking water!

Fault Cause Remedy

Insuﬃcient water -Supply pressure inadequate -Check water pressure (If a pump has been installed

check to see if the pump is working).

-Regulator ﬁlter dirty -Clean ﬁlter in front of the mixer and on the MTC-thermo

cartridge (94282000)

-Shower ﬁlter seal dirty -Clean ﬁlter seal between shower and hose

Crossﬂow, hot water being forced into cold water pipe,

or vice versa, when mixer is closed

-Backﬂow preventers dirty or leaking -Clean backﬂow preventers, exchange if necessary>

Spout temperature does not correspond with tempera-

ture set

-Thermostat has not been adjusted -Adjust thermostat

-Hot water temperature too low -Increase hot water temperature to 42 ºC to 65 ºC

Temperature regulation not possible -thermo cartridge calciﬁed -Exchange thermo cartridge

Instantaneous heater didn't work with thermostat -Filters are dirty -Clean the ﬁlter / exchange ﬁlter

-check valve hasn't moved back -Exchange check valves

Test certiﬁcate (see page 40)

Montaggio vedi pagg. 31

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-

gna indossare guanti protettivi.

Il braccio del soﬃone della doccia è progettato per sostenere solo quest'ultimo,

non va sovraccaricato con altri oggetti!

Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene

del corpo.

I bambini e gli adulti aﬀetti da menomazioni ﬁsiche, psichiche e/o sensoriali

devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non

deve essere utilizzato da persone sotto l'eﬀetto di droghe o alcolici.

Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate

(ad es. gli occhi). Fra il soﬃone ed il corpo va mantenuta una distanza suﬃ-

ciente.

Il prodotto non deve essere utilizzato come maniglia, questa deve essere

montata separatamente.

Attenzione! Compensare le diﬀerenze di pressione tra i collegamenti dell'ac-

qua fredda e dell'acqua calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non ci siano stati danni

durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti

eventuali danni di trasporto o delle superﬁci.

• Montare, lavare e controllare tubature e rubinetteria rispettando le norme

correnti.

• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.

• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per per-

sone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna fare

attenzione, che ad altezza di montaggio cambiata l'altezza minima necessaria

indicata cambia e che bisogna considerare la modiﬁca delle quote di collega-

mento.

• Per il montaggio del prodotto da personale specializzato qualiﬁcato bisogna

fare attenzione, che la superﬁcie di ﬁssaggio, in tutto il campo di ﬁssaggio, sia

piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione

della parete sia adatta al montaggio del prodotto e che non presenti alcun punto

debole.

• Per proteggere la soﬃone doccia da eventuali impurita provenienti dalle tubazio-

ni dell’acqua, deve essere inserito il ﬁltro nell’impugnatura della doccia stessa.

Tali impurita possono infatti causare difetti e/o danneggiare parti della doccia;

in questo caso la Hansgrohe non risponde dei danni.

• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a

vapore.

• In caso d'emergenza si può accorciare il tubo nel settore basso con una sega

ﬁne.

• In caso di problemi con lo scaldaacqua istantaneo oppure di grandi diﬀerenze

di pressione bisogna inserire un limitatore di portata disponibile come optional

(codice articolo 97510000) nel tubo d’entrata dell’acqua fredda.

• Il braccio della doccia di testa può essere regolato solo una volta durante l'instal-

lazione all'angolatura desiderata. Una regolazione successiva durante la doccia

non è possibile.

Italiano

Parti di ricambio (vedi pagg. 40)

Pulitura (vedi pagg. 34)

Procedura (vedi pagg. 36)

Per svuotare la doccia di testa dopo averla usata, posizionarla legger-

mente obliqua.

Diagramma ﬂusso (vedi pagg. 38)

 Doccetta

 soﬃone doccia

Ingombri (vedi pagg. 38)

Manutenzione (vedi pagg. 37)

• La valvola di non ritorno deve essere controllata regolarmente come

da DIN EN 1717, secondo le normative nazionali e regionali (alme-

no una volta all'anno).

• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto

in tanto si dovrebbe regolare il termostatico passando da tutto caldo

a tutto freddo.

Taratura (vedi pagg. 33)

Eﬀettuata l’installazione del miscelatore termostatico bisogna con-

trollare la temperatura di uscita. La taratura è necessaria quando la

temperatura dell’acqua misurata sul punto di prelievo non corrisponde

a quella ﬁssata sul termostato.

Safety Function (vedi pagg. 33)

Grazie alla funzione antiscottature Safety la temperatura massima per

esempio max. 42º C desiderata è facilmente regolabile.

Non utilizzare silicone contenente acido acetico!

Descrizione simbolo

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda: max. 70°C

Temp. dell'acqua calda consigliata: 65°C

Distanza di raccordo: 150±12mm

Raccordi R1/2: fredda a destra - calda a sinistra

Disinfezione termica: max. 70°C / 4 min

• Sicurezza antiriﬂusso

• Il prodotto è concepito esclusivamente per acqua potabile!

Problema Possibile causa Rimedio

Scarsità d'acqua -Pressione di erogazione insuﬃciente -Provare la pressione di erogazione

-Filtro dell'unità di regolazione sporco -Pulire/sostituire i ﬁltri (94282000)

-Guarnizione del ﬁltro della doccia sporca -Pulire la guarnizione del ﬁltro tra doccia e ﬂessibile

Flusso incrociato; l'acqua calda viene spinta nella tubatu-

ra acqua fredda a rubinetteria chiusa o viceversa

-Antiriﬂusso sporco o non ermetico -Pulire o sostituire l'antiriﬂusso>

La temperatura di erogazione diversa da quella impo-

stata

-Il termostatico non è stato regolato -Regolare il termostatico

-Temperatura dell'acqua calda -Aumentare la temperatura acqua calda tra 42 ºC e

65 ºC

Impossibile la regolazione temperatura -Unità di regolazione piena di calcare -Sostituire l'unità di regolazione

La caldaia istantanea non lavora con il termostato in

funzione

-Filtri sporchi -Pulire / sostituire il ﬁltro

-Valvola antiriﬂusso non funziona correttamentet -Sostituire la valvola antiriﬂusso

Segno di veriﬁca (vedi pagg. 40)

Montaje ver página 31

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-

miento o corte.

El brazo del pulverizador de ducha solo está previsto para soportar el pulveri-

zador de ducha y no debe cargarse con otros objetos!

El producto solo debe ser utilizado para ﬁnes de baño, higiene y limpieza

corporal.

Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales

no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-

tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.

Debe evitarse el contacto del chorro del pulverizador con partes sensibles del

cuerpo (por ej. ojos). Debe mantenerse una distancia suﬁciente entre pulveri-

zador y cuerpo.

El producto no debe ser utilizado como un elemento de sujeción. Debe montar-

se un elemento de sujeción separado.

Grandes diferencias de presión en servicio entre agua fría y agua caliente

deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto contra daños de transpor-

te. Después de la instalación no se reconoce ningún daño de transporte o de

superﬁcie.

• Los conductos y la grifería deben montarse, lavarse y comprobarse según las

normas vigentes.

• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país

respectivo.

• Las medidas indicadas en las instrucciones de montaje resultan ideales para

personas de 1800 mm de altura, por lo que deberán ajustarse siempre que sea

necesario. En este sentido, es importante tener en cuenta que, en caso de modi-

ﬁcación de la altura de montaje, cambia la altura mínima y habrá que adaptar

las medidas de conexión.

• Durante el montaje del producto, mediante personal especializado, se debe ase-

gurar de que la superﬁcie de sujeción en todo el área de la ﬁjación sea plana

(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada

para el montaje del producto y que no presente puntos débiles.

• La junta de ﬁltración que se suministra con la ducha mural evita que las partí-

culas de suciedad procedentes de las tuberías lleguen a la ducha mural. Debe

colocarse entre el ﬂexo y la ducha mural. Inﬁltraciones de suciedad deterioran

el funcionamiento de la ducha mural y pueden causar daños en el interior de la

misma que no están cubiertas por la garantía de Hansgrohe.

• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!

• Si fuese necesario se puede cortar el tubo por la parte inferior con una sierra

ﬁna.

• Cuando aparezcan problemas con el calentador continuo o con diferencis de

presión grandes debe instalarse un regulador de presión suplementario (Ref.

97510000) en la conexión de agua fría.

• El brazo rociador de la teleducha solo puede ajustarse una vez durante la

instalación en el ángulo deseado. No es posible un ajuste posterior mientras la

ducha está funcionando.

Español

Repuestos (ver página 40)

Limpiar (ver página 34)

Manejo (ver página 36)

Para vaciar la ducha, colóquela en una posición ligeramente inclinada

tras el uso.

Diagrama de circulación (ver página 38)

 Teleducha

 Ducha ﬁja

Dimensiones (ver página 38)

Mantenimiento (ver página 37)

• Las válvulas anti-retorno tienen que ser controladas regularmente

según la norma DIN EN 1717, en acuerdo con las regulaciones

nacionales o regionales (una vez al año, por lo menos).

• Para garantizar el funcionamiento duradero del termostato, el

mando del mismo debería girarse de vez en cuando del extremo frío

al extremo caliente.

Puesta a punto (ver página 33)

Después del montaje deberá comprobarse la temperatura del agua del

termostato, en la salida del caño. Una corrección se efectuará siempre

y cuando la temperatura del agua tomada a la salida del caño, no

corresponda con la indicada en el volante del termostato.

Safety Function (ver página 33)

Gracias al tope de temperatura se puede graduar la temperatura

máxima por ejemplo max. 42º C.

No utilizar silicona que contiene ácido acético!

Descripción de símbolos

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 70°C

Temp. recomendada del agua caliente: 65°C

Racores excéntricos: 150±12mm

Racores excéntricos R1/2: a la derecha frio - a la izquierda caliente

Desinfección térmica: max. 70°C / 4 min

• Seguro contra el retorno

• El producto ha sido concebido exclusivamente para agua potable.

Problema Causa Solución

Sale poca agua -presión insuﬁciente -comprobar presión

-ﬁltro del termoelemento sucio -Limpiar ﬁltros en las uniones a las tomas de agua ca-

liente y fría y en el cartucho termostático (94282000)

-Filtro de la teleducha sucio -Limpiar / Cambiar ﬁltro entre ﬂexo y teleducha

Flujo de agua cruzada agua caliente entra en la tubería

del agua fría o al revés

-válvula antirretorno sucia o pierde -limpiar / cambiar válvula>

Temperatura del agua no corresponde a lo marcado -termostato no ha sido ajustado -ajustar termostato

-Temperatura del agua caliente demasiado baja -aumentar temperatura del agua caliente a 42º - 65º C.

No es posible regular la temperatura -Termoelemento calciﬁcado o desgastado -cambiar termoelemento

Calentador instantáneo no se enciende cuando el

termostato mezcla agua caliente con agua fría

-Filtros sucios -limpiar/cambiar el ﬁltro

-válvula anti-retorno cerrada -cambiar válvula anti-retorno

Marca de veriﬁcación (ver página 40)

Montage zie blz. 31

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen

worden gedragen.

De arm van de hoofddouche is uitsluitend voor het vasthouden van de hoofd-

douche bedoeld en mag niet met verdere voorwerpen worden belast!

Het product mag alleen voor het wassen, hygiënische doeleinden en voor de

lichaamreiniging worden gebruikt.

Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-

perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen

onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.

Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)

moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam

aangehouden worden.

Het product mag niet als handgreep worden gebruikt. Er moet een aparte

handgreep gemonteerd worden.

Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden

te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd worden op transportschade.

Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd

worden volgens de geldige normen.

• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-

leefd worden.

• De in de handleiding aangegeven montagematen richten zich op personen van

ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij moet in

acht genomen worden dat bij een gewijzigde montagehoogte ook de mini-

mumhoogte verandert en dat de aansluitmaten overeenkomstig moeten worden

aangepast.

• Bij de montage van het product door gekwaliﬁceerd vakpersoneel moet erop

gelet worden dat het montagevlak in het volledige bereik van de bevestiging vlak

is (geen uitstekende voegen of verspringende tegels), dat de wand geschikt is

voor de montage van het product en geen zwakke plaatsen vertoont.

• Het bij de hoofddouche verpakte zeefje moet worden ingebouwd om vuil uit de

waterleiding te weren. Vuil uit de leidingen kan de werking van de hoofddouche

negatief beïnvloeden en/of de hoofddouche beschadigen. Voor deze schade is

Hansgrohe niet verantwoordelijk.

• Het product is niet voorzien voor gebruik in combinatie met een stoombad!

• In noodgevallen kann de buis onderaan met een ﬁjne zaag verkort worden.

• Indien de thermostaatkraan "pulseert" wordt dit veroorzaakt door de warmwater

voorziening of door te grote drukverschillen tussen de warm- en koudwater toe-

voer. In dit geval dient er in de koudwatertoevoerleiding, de als optie verkrijgba-

re, "doorstroombegrenzer of remplaatje" nr. 97510000 ingebouwd te worden.

• De arm van de hoofddouche kan slechts eenmalig tijdens de montage ingesteld

worden op de gewenste hoek. Achteraf kan de instelling tijdens het douchen niet

meer gewijzigd worden.

Nederlands

Service onderdelen (zie blz. 40)

Reinigen (zie blz. 34)

Bediening (zie blz. 36)

Om de hoofddouche leeg te maken, zet u deze na het gebruik licht

schuin.

Doorstroomdiagram (zie blz. 38)

 Handdouche

 hoofddouche

Maten (zie blz. 38)

Onderhoud (zie blz. 37)

• Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens

plaatselijk geldende eisen op het funktioneren gecontroleerd wor-

den. (Tenminste een keer per jaar)

• Om het soepel lopen van de regeleenheid te garanderen moet

de thermostaat van tijd tot tijd op heel koud en heel warm worden

ingesteld.

Correctie (zie blz. 33)

Na montage dient de uitstroomtemperatuur van de thermostaat gecon-

troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt

gemeten temperatuur afwijkt van de op de thermostaat ingestelde

temperatuur.

Safety Function (zie blz. 33)

Dankzijd de Safety Function kan de gewenste maximale temperatuur

van bijv. max. 42º C van te voren worden ingesteld.

Gebruik geen zuurhoudende silicone!

Symboolbeschrijving

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,1 - 0,5 MPa

Getest bij: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 70°C

Aanbevolen warm water temp.: 65°C

Aansluitmaten: 150±12mm

Aansluitingen R1/2: koud rechts - warm links

Thermische desinfectie: max. 70°C / 4 min

• Beveiligd tegen terugstromen

• Het product is uitsluitend ontworpen voor drinkwater!

Storing Oorzaak Oplossing

Weinig water -Druk te laag -Druk controleren

-Vuilzeef van thermo-element verstopt -Vuilvangzeefjes en zeefjes van regeleenheid reinigen

(94282000)

-Zeefdichting handdouche verstopt -Zeefdichting handdouche reinigen

Kruisstroom, warm water stroomt in gesloten toestand in

koud water leiding of omgekeerd

-Terugslagkleppen vervuild of defect -Terugslagkleppen reinigen dan wel uitwisselen>

Uitstroomtemperatuur komt niet met ingestelde tempera-

tuur overeen

-Thermostaat niet ingesteld -Thermostaat instellen

-Temperatuur van warm water te laag -Warmwater toevoer verhogen min. 42ºC naar 65ºC

Temperatuur niet regelbaar -regeleenheid verkalkt -regeleenheid uitwisselen

Doorstroomtoestel schakelt tijdens gebruik van thermo-

staat niet in

-Vuilzeef verstopt -Vuilvangzeef reinigen / uitwisselen

-Terugslagklep zit vast -Terugslagklep uitwisselen

Keurmerk (zie blz. 40)

Montering se s. 31

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.

Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må

ikke belastes med andre genstande!

Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.

Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-

ger må ikke bruge brusersystemet uden opsyn. Personer som er under indﬂy-

delse af alkohol eller narkotika må ikke bruge brusersystemet.

Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal

være en tilstrækkelig afstand mellem bruseren og kroppen.

Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.

Større trykforskelle mellem koldt og varmt vand bør udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen

godkendes transportskader eller skader på overﬂaden ikke længere.

• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-

dende standarder.

• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.

• Målene i monteringsanvisningen er ideal til personer med en størrelse på 1800

mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den mindste

højde i tilfælde af en ændret monteringshøjde ændres og at der skal tages hen-

syn til de ændrede tilslutningsmål.

• Ved montering af produktet igennem kvaliﬁcerede fagfolk skal der holdes øje

med, at fastgørelsesoverﬂaden er plan i alle områder hvor produktet monteres

(ingen fremragende fuger eller ﬂiseforskydninger), at væggene er velegnet til

monteringen af produktet og ikke har svare områder.

• Den vedlagte smudsfangssi skal indsættes i bruseren for at undgå snavs fra rørsy-

stemet. Indskyllet snavs kan have indﬂydelse på bruserens funktion og/eller føre

til beskadigelser på håndbruserens funktionsdele.

• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!

• Om nødvendigt kan røret afkortes i det nederste område med en ﬁn sav.

• Ved problemer med gennemstrømningsvandvarmer eller for lavt vandtryk,

skal der monteres en speciel vandbegrænser i koldt vandstilgangen (art.nr.

97510000).

• Under installationen af hovedbruserens brusearm kan den ønskede vinkel kun

indstilles én gang. En senere indstilling, når bruseren først er taget i drift, er ikke

mulig.

Dansk

Reservedele (se s. 40)

Rengøring (se s. 34)

Brugsanvisning (se s. 36)

Hovedbruseren tømmes ved at holde den en smule på skrå efter brug.

Gennemstrømningsdiagram (se s. 38)

 Håndbruser

 Hovedbruser

Målene (se s. 38)

Service (se s. 37)

• Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overen-

stemmelse med nationale regler afprøves regelmæssigt (mindst en

gang om året).

• For at sikre optimal funktion af termostaten, bør termostaten fra tid til

anden motioneres (stilles skiftevis helt varm og helt kold).

Justering (se s. 33)

Efter monteringen skal termostatens udløbstemperatur kontrolleres.

Såfremt den målte vandtemperatur afviger fra den på termostaten viste

forindstilling er en korrigering af skalagrebet nødvendig.

Safety Function (se s. 33)

Takket være Safety varmtvands-begrænsningen kan maksimaltempera-

turen forudindstilles eksempel max. 42º C.

Der må ikke benyttes eddikesyreholdig silikone!

Symbolbeskrivelse

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,1 - 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 70°C

Anbefalet varmtvandstemperatur: 65°C

Tilslutningsmål: 150±12mm

Tilslutninger R1/2: Koldt højre - varmt venstre

Termisk desinfektion: max. 70°C / 4 min

• Med indbygget kontraventil

• Produktet er udelukkende beregnet til drikkevand!

Fejl Årsag Hjælp

For lidt vand -Forsyningstrykket er ikke højt nok -Afprøv forsyningstrykket

-Smudsfangsien er snavset -Rengør smudsfangsi foran termsotaten og på termostat-

elementet (94282000)

-Sien mellem bruser og slange er snavset -Rengør sien mellem bruser og slange

Kryds-ﬂow, varmt vand i koldtvandsledningen og

omvendt

-Kontraventilen er snavset eller utæt. -Rengør kontraventilen eller udskift den evt.>

Udløbstemperaturen stemmer ikke overens med den

indstillede temperatur

-Termostaten er ikke justeret -Juster termostatenI

-For lav varmtvands-temperatur -Forhøj varmtvands-temperaturen fra 42ºC til 65ºC

Temperaturregulering ikke mulig -katuschen er tilkalket -Udskift katuschen

Vandvarmeren går ikke i gang ved aktivering af termo-

stat

-Smudsfangsien er snavset -Rengør / udskift smudsfangsi

-Kontraventilen hænger -Udskift kontraventil

Godkendelse (se s. 40)

Montagem ver página 31

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de protecção, de modo a

evitar ferimentos resultantes de entalamentos e de cortes.

O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do

chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!

O produto só pode ser utilizado para ﬁns de higiene pessoal.

Crianças e adultos com deﬁciências motoras, mentais e/ou sensoriais não po-

dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a

inﬂuência de álcool ou drogas não podem utilizar o sistema de duche.

Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis

(p. ex. olhos). É necessário manter uma distância suﬁciente entre o chuveiro e

o corpo.

O produto não pode ser utilizado como pega de apoio. Tem que ser montada

uma pega separada.

Grandes diferenças entre as pressões das águas quente e fria devem ser

compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto relativamente a danos de

transporte. Após a montagem não são aceites quaisquer danos de transporte ou

de superfície.

• As tubagens e a torneira têm que ser montadas, enxaguadas e veriﬁcadas de

acordo com as normas em vigor.

• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.

• As dimensões de montagem indicadas nas instruções de montagem são ideais

para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente

adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de

montagem obrigam a alterações na altura mínima, bem como alterações nas

dimensões de ligação.

• Durante a montagem efectuada por técnicos qualiﬁcados deve ter-se em

atenção que a superfície de ﬁxação seja plana em toda a sua extensão (sem

juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a

montagem do produto e que não apresente pontos fracos.

• O ﬁltro de rede deve ser colocado para proteger o chuveiro de areias e resíduos

rovenientes da tubagem. Resíduos e areias podem daniﬁcar componentes, ou

provocar mau funcionamento do chuveiro; as avarias assim provocadas anulam

a nossa responsabilidade e anulam a nossa garantia.

• O produto não foi concebido para utilização em combinação com um banho de

vapor!

• Em caso de emergência é possível encurtar o tubo na parte inferior, com uma

serra ﬁna.

• Se o esquentador causar problemas ou se tiver pressões de águas diferentes,

tem de instalar um limitador de caudal na alimentação da água fria. (encomen-

dado separadamente, referência 97510000).

• O braço da cabeça do chuveiro só pode ser ajustado uma vez, durante a insta-

lação, no ângulo desejado. Um ajuste posterior, após a instalação do chuveiro,

não é possível.

Português

Peças de substituição (ver página 40)

Limpeza (ver página 34)

Funcionamento (ver página 36)

Posicionar a cabeça do chuveiro numa posição inclinada para o

esvaziar após a utilização.

Fluxograma (ver página 38)

 Chuveiro de mão

 Chuveiro ﬁxo

Medidas (ver página 38)

Manutenção (ver página 37)

• As válvulas anti-retorno devem ser veriﬁcadas regularmente de

acordo com a DIN EN 1717 segundo os regulamentos nacionais ou

regionais (pelo menos uma vez por ano).

• Para garantir um funcionamento suave do elemento termostático

é necessário de vez em quando rodar totalmente o manípulo da

termostática da posição quente para a fria.

Aﬁnação (ver página 33)

É necessária correcção se a temperatura medida no ponto de saída

diferir da temperatura marcada na escala.

Safety Function (ver página 33)

Graças à função de segurança pode-se regular a temperatura máxima

por exemplo max. 42ºC.

Não utilizar silicone que contenha ácido acético!

Descrição do símbolo

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,1 - 0,5 MPa

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 70°C

Temp. água quente recomendada: 65°C

Distância entre eixos: 150±12mm

Ligações R1/2: fria à direita - quente à esquerda

Desinfecção térmica: max. 70°C / 4 min

• Função anti-retorno e anti-vácuo

• Este produto foi única e exclusivamente concebido para água potável!

Falha Causa Solução

Água insuﬁciente -Pressão não adequada -Veriﬁcar a pressão da água

-Filtro do regulador sujo -Limpar o ﬁltro nas ligações de água e no cartucho ter-

mostático (94282000)

-Filtro do vedante do chuveiro sujo -Limpar o ﬁltro entre o chuveiro e o tubo ﬂexível

Fluxos cruzados, água quente a ser forçada a entrar no

tubo da água fria, ou vice-versa, quando a misturadora

está fechada.

-Válvula anti-retorno suja ou com fugas -Limpar a válvula antiretorno, substitua se necessário>

A temperatura da água não corresponde à temperatura

seleccionada

-A misturadora termos tática não foi ajustada -Ajustar a misturadora termostática

-Temperatura da água quente muito baixa -Aumentar a temperatura da água quente para 42º C

a 65º C.

Não é possível regular a temperatura -Regulador da temperatura calciﬁcado -Limpar regulador da temperatura

Esquentador não funciona com a termostática -Filtro sujo -Limpar / trocar o ﬁltro

-Válvula anti-retorno está presa -Trocar a válvula anti-retorno

Marca de controlo (ver página 40)

Montaż patrz strona 31

Wskazówki bezpieczeństwa

Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu

należy nosić rękawice ochronne.

Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie

może być obciążane innymi przedmiotami!

Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.

Zarówno dzieci, jak i dorośli z ﬁzycznymi, psychicznymi i/lub sensorycznymi

ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące

się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.

Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi

częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość

pomiędzy głowicą a ciałem.

Produktu nie wolno używać jako uchwytu do trzymania się. Należy zamonto-

wać osobny uchwyt.

Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać

wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.

Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.

• Przewody i armatura muszą być montowane, płukane i kontrolowane według

obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym

kraju.

• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o

wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.

Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu

zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.

• Montaż produktu musi być wykonany przez wykwaliﬁkowanego fachowca. Po-

wierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie

przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w

komplecie śruby i kołki rozporowe są przeznaczone do betonu.

• Znajdujące się przy prysznicu sitko musi zostać zainstalowane, aby zatrzymać

zanieczyszczenia z instalacji. Przedostające się zanieczyszczenia mogą mieć

ujemny wpływ na działanie i/lub prowadzić do usterek w działaniu elementów

prysznica. Za powstałe z tego tytułu szkody ﬁrma Hansgrohe nie ponosi odpo-

wiedzialności.

• Produkt nie jest przewidziany do zastosowania w łaźni parowej!

• W razie konieczności rurę w dolnym obszarze można skrócić przy użyciu małej

piły.

• Przy wystąpieniu problemów z przepływowym podgrzewaczem wody lub przy

dużych różnicach ciśnień, w dopływie wody zimnej musi zostać zamontowany

opcjonalnie dostępny dławik (nr art. 97510000).

• W trakcie instalacji ramię prysznica można nastawić tylko jeden raz na żądany

kąt. Późniejsze przestawienie w trakcie używania prysznica nie jest możliwe.

Polski

Części serwisowe (patrz strona 40)

Czyszczenie (patrz strona 34)

Obsługa (patrz strona 36)

Do opróżniania prysznica należy go po jego użyciu ustawić lekko na

skos.

Schemat przepływu (patrz strona 38)

 Prysznic ręczny

 Prysznic suﬁtowy

Wymiary (patrz strona 38)

Konserwacja (patrz strona 37)

• Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisa-

mi, działanie zabezpieczeń przed przepływem zwrotnym musi być

kontrolowane (przynajmniej raz w roku).

• Aby zachować łatwość obsługi termostatu, od czasu do czasu nale-

ży go przekręcić na całkiem zimną i na całkiem ciepłą wodę.

Regulacja (patrz strona 33)

Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na

wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzo-

na temperatura na wylocie różni się od temperatury nastawionej na

termostacie.

Safety Function (patrz strona 33)

Dzięki funkcji zabezpieczającej można przestawić żądaną maksymal-

ną temperaturę np. na maks. 42ºC.

Nie stosować silikonów zawierających kwas octowy!

Opis symbolu

Dane techniczne

Ciśnienie robocze: maks. 1 MPa

Zalecane ciśnienie robocze: 0,1 - 0,5 MPa

Ciśnienie próbne: 1,6 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 70°C

Zalecana temperatura wody gorącej: 65°C

Wymiary przyłącza: 150±12mm

Przyłącza R1/2: Zimna z prawej - Ciepła z lewej

Dezynfekcja termiczna: maks. 70°C / 4 min

• Zabezpieczony przed przepływem zwrotnym

• Produkt przeznaczony wyłącznie do wody pitnej!

Usterka Przyczyna Pomoc

Mała ilość wody -Zbyt niskie ciśnienie zasilające -Sprawdzić ciśnienie w instalacji

-Zabrudzone sitko przy wkładzie termostatycznym -Wyczyścić sitka przed termostatem i we wkładzie ter-

mostatycznym (94282000)

-Zabrudzona uszczelka z sitkiem w prysznicu -Oczyścić uszczelkę z sitkiem pomiędzy prysznicem a

wężem

Przepływ krzyżowy, woda ciepła przy zamkniętej arma-

turze wpływa do przewodu wody zimnej lub odwrotnie

-Zabrudzone / uszkodzone zabezpieczenie przed

przepływem zwrotnym

-Wyczyścić wzgl. wymienić zabezpieczenie przed

przepływem zwrotnym>

Temperatura wody nie zgadza się z ustawioną warto-

ścią

-Termostat nie został wyregulowany -Przeprowadzić regulację termostatu

-Za niska temperatura ciepłej wody -Podwyższyć temperaturę wody ciepłej na 42ºC do

65ºC

Brak możliwości regulacji temperatury -Wkład termostatyczny zakamieniony -Wymienić wkład termostatyczny

Po otwarciu armatury nie załącza się podgrzewacz

przepływowy

-Zabrudzone sitka -Oczyścić / wymienić sitko

-Zablokowane zabezpieczenie przed przepływem

zwrotnym

-Wymienić zabezpieczenie przed przepływem zwrot-

nym

Znak jakości (patrz strona 40)

Montáž viz strana 31

Bezpečnostní pokyny

Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit

rukavice.

Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a

nesmí se zatěžovat dalšími předměty!

Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.

Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením

nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog

nesmí produkt používat.

Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.

očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.

Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné

madlo.

Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.

Pokyny k montáži

• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.

Po zabudování nebudou uznány žádné škody způsobené transportem nebo

poškození povrchu.

• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle

platných norem.

• Je třeba dodržovat montážní pravidla platné v dané zemi.

• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s výš-

kou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit. Při

tom je zapotřebí dbát nato, že se při změněné výšce montáže změní požadova-

ná minimální výška a že je třeba brát ohled na připojovací rozměry.

• Při montáži produktu kvaliﬁkovanou osobou je třeba dbát na to, aby byla

upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo

zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a ne-

měla žádná slabá místa.

• Do přívodu musí být zabudováno se sprchou dodávané sítko, aby zachycovalo

nečistoty vyplavené z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit funkci

sprchy a nebo mohou vést i k jejímu poškození. Na takto vzniké škody se nevzta-

huje záruka ﬁrmy Hansgrohe.

• Výrobek není určen k použití ve spojení s parní lázní!

• V nouzovém případě lze trubku zkrátit ve spodní části pomocí jemné pily.

• Při problémech s průtokovým ohřívačem nebo většími rozdíly tlaku se musí do pří-

vodu studené vody zabudovat škrticí ventil (kat.č.97510000), který je k dostání

jako opce.

• U ramena hlavové sprchy je během instalace možné nastavit požadovaný úhel

pouze jednou. Pozdější nastavování při používání sprchy není možné.

Česky

Servisní díly (viz strana 40)

Čištění (viz strana 34)

Ovládání (viz strana 36)

Pro vyprázdnění sprchové hlavice, hlavici po použití nastavte do lehce

šikmé polohy.

Diagram průtoku (viz strana 38)

 Ruční sprcha

 Horní sprcha

Rozmìry (viz strana 38)

Údržba (viz strana 37)

• U zpětných ventilů se musí podle DIN EN 1717 v souladu s národ-

ními nebo regionálními předpisy testovat jejich funkčnost (alespoň

jednou ročně).

• Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat

čas od času nastavit na úplně horkou a úplně studenou vodu.

Nastavení (viz strana 33)

Po ukončení montáže se musí zkontrolovat teplota vody vytékající z

termostatu. Pokud se teplota změřená v místě odběru liší od teploty

nastavené na termostatu, je nutné provést korekci.

Safety Function (viz strana 33)

Díky Safety Function je možné předem nastavit nejvyšší požadovanou

teplotu, např. max. 42ºC.

Nepoužívat silikon s obsahem kyseliny octové!

Popis symbolů

Technické údaje

Provozní tlak: max. 1 MPa

Doporučený provozní tlak: 0,1 - 0,5 MPa

Zkušební tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Teplota horké vody: max. 70°C

Doporučená teplota horké vody: 65°C

Rozteč připojení: 150±12mm

Přípoje R1/2: studená vpravo - teplá vlevo

Tepelná desinfekce: max. 70°C / 4 min

• Vlastní jištění proti zpětnému nasátí.

• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.

Porucha Příčina Odstranění

Málo vody -Nízký tlak v přívodu. -Zkontrolovat tlak v potrubí

-Zanesený lapač nečistot v regulační jednotce -Vyčistit lapače nečistot před termostatem a na regulač-

ní jednotce (94282000)

-Sítko v těsnění u sprchy zanesené -Vyčistit sítko v těsnění mezi sprchou a hadicí

Křížení toků, teplá voda se při zavřené armatuře tlačí do

přívodu studené vody nebo naopak

-Znečištěný nebo netěsný zpětný ventil -Zpětný ventil vyčistit, případně vyměnit>

Teplota u výtoku nesouhlasí s nastavenou teplotou -Teplota u výtoku nesouhlasí s nastavenou teplotou -Nastavit termostat

-Nízká teplota teplé vody -Teplotu horké vody zvýšit na 42ºC až 65ºC

Nelze regulovat teplotu -regulační jednotka zanesena vodním kamenem -vyměnit regulační jednotku

průtokový ohřívač v provozu s termostatem nezapne -Sítko na zachycování nečistot je zanesené -vyčistit / vyměnitn lapač nečistot

-Zpětný ventil je zablokován -Vyměnit zpětný ventil

Zkušební značka (viz strana 40)

Montáž viď strana 31

Bezpečnostné pokyny

Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným

poraneniam.

Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a

nesmie sa zaťažovať inými predmetmi!

Produkt sa smie používať len na kúpanie a telesnú hygienu.

Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,

duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,

ktoré sú pod vplyvom alkoholu alebo drog.

Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).

Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.

Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať

samostatné držadlo.

Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť

vyrovnané.

Pokyny pre montáž

• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-

ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo

poškodenia povrchu.

• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras

enligt de gällande normerna.

• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v

krajinách.

• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou

postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom

je nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a

a je nutné dbať na rozmery rozmiestnenia prípojok.

• Pri montáži produktu kvaliﬁkovanou osobou treba dávať pozor na to, aby bola

upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-

dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž

produktu a nemá žiadne slabé miesta.

• Do prívodu musí byt' zabudované so sprchou dodávané sítko, aby zachytilo ne-

čistoty vyplavené z vodovodnej siete. Vyplavené nečistoty môžou ovlivnit' funkciu

sprchy, alebo spôsobit' jej poškodenie. Na takto vzniknuté škody sa nevzt'ahuje

záruka ﬁrmy Hansgrohe.

• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!

• V prípade núdze je možné rúru skrátiť v spodnej časti pomocou jemnej pílky.

• V prípade problémov s prietokovým ohrievačom alebo veľkých rozdielov tlaku

sa musí na prítoku studenej vody použiť voliteľný redukčný ventil (výrobné číslo

97510000).

• Rameno pevnej sprchy môžete na požadovaný uhol počas inštalácie nastaviť

len jednorazovo. Neskoršie nastavenie do inej polohy počas sprchovania nie je

možné.

Slovensky

Servisné diely (viď strana 40)

Čistenie (viď strana 34)

Obsluha (viď strana 36)

Na vyprázdnenie vrchnej sprchy túto po použití nahnite do mierne

šikmej polohy.

Diagram prietoku (viď strana 38)

 Ručná sprcha

 Horná sprcha

Rozmery (viď strana 38)

Údržba (viď strana 37)

• Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s ná-

rodnými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň

raz ročne).

• Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa

termostat z času čas nastaviť na maximálne horúcu a maximálne

studenú vodu.

Nastavenie (viď strana 33)

Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z

termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty

nastavenej na termostate, je nutné vykonať korekciu.

Safety Function (viď strana 33)

Vďaka Safety Function je možné vopred nastaviť najvyššiu požadova-

nú teplotu, napr. max. 42ºC.

Nepoužívať silikón s obsahom kyseliny octovej!

Popis symbolov

Technické údaje

Prevádzkový tlak: max. 1 MPa

Doporučený prevádzkový tlak: 0,1 - 0,5 MPa

Skúšobný tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Teplota teplej vody: max. 70°C

Doporučená teplota teplej vody: 65°C

Pripájacie rozmery: 150±12mm

Prípoje R1/2: studená vpravo - teplá vľavo

Termická dezinfekcia: max. 70°C / 4 min

• Vlastná poistka proti spätnému nasatiu.

• Výrobok je koncipovaný výhradne pre pitnú vodu!

Porucha Príčina Pomoc

Málo vody -Nízky tlak v prívode. -Skontrolovať tlak v potrubí

-Zanesený lapač nečistôt v regulačnej jednotke -Vyčistiť ﬁlter pred termostatom a na regulačnej jednot-

ke (94282000)

-Sitko v tesnení sprchy je znečistené -Vyčistiť sitko tesnení medzi sprchou a hadicou

Kríženie tokov, teplá voda sa pri uzavretej armatúre tlačí

do prívodu studenej alebo naopak

-Znečistený alebo netesný spätný ventil -Spätný ventil vyčistiť, prípadne vymeniť>

Teplota na výtoku nesúhlasí s nastavenou teplotou -Nebol nastavený termostat -Nastaviť termostat

-Nízka teplota teplej vody -Teplotu teplej vody zvýšiť na 42ºC až 65ºC

Nie je možné regulovať teplotu -Regulačná jednotka zanesená vodným kameňom -Vymeniť regulačnú jednotku

Prietokový ohrievač sa počas prevádzky termostatu

nezapína

-Sitko v tesnení sprchy je znečistené -Vyčistiť alebo vymeniť ﬁlter

-Obmedzovač spätného nasatia je zablokovaný -Vymeniť obmedzovač spätného nasatia

Osvedčenie o skúške (viď strana 40)

安装参见第页 31

安全技巧

装配时为避免挤压和切割受伤，必须戴上手套。

头顶花洒夹持杆只为夹持头顶花洒而设计，不得让其承载其它物品！

本产品只允许作为洗浴、卫生和洁身之用。

不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下

使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。

必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲蓬

头与人头之间有足够的距离。

该产品不得作扶柄使用。必须安装单独的扶柄。

冷热水管间过大的压力差必须予以平衡。

安装提示

• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表

面损伤。

• 管道和阀门必须根据通用标准进行安装、冲洗和检查。

• 请遵守当地国家现行的安装规定。

• 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。

尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度

改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的

改变。

• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固

表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且

未显露出任何缺点。

• 必须装上花洒所附带的滤网密封垫，以过滤管道里的杂质污物。杂质污

物会影响花洒的功能和/或损坏花洒的功能部件，由此而产生的产品损

坏不属于汉斯格雅的保修范围。

• 本产品并非设计来与蒸气浴连接使用！

• 紧急情况时，可以用小锯条将管道截短。

• 如果连续流热水器导致任何问题，或者出现了不同的水压，您必须在冷

水端安装水流限制器（单独订购，商品编号97510000）。

• 头顶花洒的花洒臂在安装过程中只能一次调整到所希望的角度。以后在

淋浴过程中不可能再进行调整。

中文

备用零件 (参见第页40)

清洗 (参见第页34)

操作 (参见第页36)

请在使用喷头后略微倾斜，排空其中水分。

流量示意图 (参见第页38)

手持花洒

顶置花洒

大小 (参见第页38)

保养 (参见第页37)

• 单向阀必须在符合国家或当地的法律的情况下按照DINEN

1717定期检查（至少一年一次）。

• 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动

调温器。

校准 (参见第页33)

安装完成后必须检查调温器的出水温度。如在取水处测量所得

的温度与调温器上设定的温度有偏差，那么必须进行调整。

安全功能 (参见第页33)

恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例

如最高温度为42℃

请勿使用含有乙酸的硅胶！

符号说明

技术参数

工作压强： 最大1MPa

推荐工作压强： 0,1-0,5MPa

测试压强： 1,6MPa

(1MPa=10bar=147PSI)

热水温度： 最大70°C

推荐热水温度： 65°C

中心距离： 150±12mm

连接管线R1/2： 左热右冷

热力消毒: 最大70°C/4分钟

• 自动防止回流

• 该产品专为饮用水设计！

问题原因补救

龙头出水量小 -水压不足 -检查总水压

-调压器过滤网脏污 -清洁龙头前面和恒温阀芯的过滤网。(94282000)

-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤网

串水，在龙头关闭的状态下，热水被强迫流入冷水

管路，或者相反。

-单向阀有垃圾堵塞或漏水 -清洗单向阀，如有必要则更换新的>

龙头出水温度和温度设定的不符 -恒温阀芯未被调节 -调节恒温器

-热水温度过低 -将热水温度从42ºC升高到65ºC

水温无法调节 -恒温阀芯表面结垢 -更换-恒温阀芯

使用恒温龙头后，燃气热水器不工作 -过滤网有垃圾堵塞 -清洁过滤网/更换过滤网

-单向阀装反 -正确安装单向阀

检验标记 (参见第页40)

Монтаж см. стр. 31

Указания по технике безопасности

Во время монтажа следует надеть перчатки во избежание прищемления и

порезов.

Кронштейн верхнего душа предназначен только для подсоединения верхнего

душа. Запрещается подвешивать на него другие предметы!

Изделие разрешается использовать только в гигиенических целях: для при-

нятия ванны и личной гигиены.

Дети, а также взрослые с физическими, умственными и/или сенсорными

недостатками должны пользоваться изделием только под присмотром. Запре-

щается пользоваться изделием в состоянии алкогольного или наркотического

опьянения.

Не допускайте попадания струи воды из разбрызгивателя на чувствительные

части тела (например, на глаза). Разбрызгиватель следует устанавливать на

достаточном расстоянии от тела.

Изделие запрещается использовать в качестве рукоятки. Следует устанавли-

вать специальную рукоятку.

донного клапа. Перед установкой смесителя необходимо регулировочными

кранами выровнять авление холодной и горячей воды при помощи вентмлей

регулирующих подачу воды в квартиру.

Указания по монтажу

• Перед монтажом следует проверить изделие на предмет повреждений при

перевозке. После монтажа претензии о возмещении ущерба за поврежде-

ния при перевозке или повреждения поверхностей не принимаются.

• Трубы и арматура должны быть установлены, промыты и проверены в соот-

ветствии с действующими нормами.

• Необходимо соблюдать требования по монтажу, действующие в соответству-

ющих странах.

• Указанные в монтажной инструкции монтажные размеры идеальны для лиц

ростом около 1800 мм. В случае необходимости монтажные размеры сле-

дует менять. При этом нужно учесть, что при изменившейся высоте монтажа

меняется также и минимальная высота, а изменение установочных размеров

нужно принять во внимание.

• Во время монтажа изделия квалифицированным персоналом поверхность

крепления должна быть ровной по всей области крепления (не допускайте

выступающих стыков или перекоса облицовочной плитки); для монтажа из-

делия следует использовать подходящую стену достаточной прочности.

• Для предотворащения попадания частиц грязи из водопроводной сети

необходимо установить фильтр, прилагаемый к ручному душу. Частицы

грязи могут нарушить отдельные функции и/или привести к повреждению

функциональных деталей ручного душа, Hansgrohe не несет ответственность

за повреждения вследствие отсутствия фильтра.

• Изделие не предназначено для использования в паровой бане!

• В случае необходимости трубу в нижней части можно укоротить с помощью

лобзика.

• При неполадках проточного нагревателя или значительных перепадах дав-

ления в подвод холодной воды следует установить дроссель, приобретаемый

дополнительно (арт. № 97510000).

• Держатель верхнего душа можно установить под нужным углом только один

раз в процессе монтажа. Позднее в процессе эксплуатации душа угол из-

менить уже нельзя.

Русский

Κомплеκт (см. стр. 40)

Очистка (см. стр. 34)

Эксплуатация (см. стр. 36)

Чтобы вода вытекла из верхнего душа, после ипользования поставь-

те его под небольшим наклоном.

Схема потока (см. стр. 38)

 Ручной душ

 Верхний душ

Размеры (см. стр. 38)

Техническое обслуживание (см. стр. 37)

• Защита обратного тока должна регулярно проверяться (минимум

один раз в год) по стандарту DIN EN 1717 или в соответствии с

национальными или региональными нормативами

• Для гарантии плавного изменения температуры и долгого

срока службы необходимо периодически поворачивать ручку

регулировки температуры из положение максимально горячая в

положение максимально холодная вода.

Настройка (см. стр. 33)

После монтажа следует проверить температуру на выходе из тер-

мостата. Скорректируйте температуру воды, если она отличается

от установленной на термостате.

Safety Function (см. стр. 33)

С помощью функции Safety Function может быть задана максималь-

ная температура воды, например 42º C.

Не применяйте силикон, содержащий уксусную кислоту.

Описание символов

Технические данные

Рабочее давление: не более. 1 МПа

Рекомендуемое рабочее давление: 0,1 - 0,5 МПа

Давлении: 1,6 МПа

(1 МПа = 10 bar = 147 PSI)

Температура горячей воды: не более. 70°C

Рекомендуемая темп. гор. воды: 65°C

Размеры подключения: 150±12mm

Подключение R1/2: холодная справа - горячая слева

Термическая дезинфекция: не более. 70°C / 4 мин

• укомплектован клапаном обратного тока воды

• Изделие предназначено исключительно для питьевой воды!

Неисправность Причина Устранение неисправности

недостаточный давление (если устан напор воды) -Проблемы водоснабжения -Проверить овлен насос проверить работу насоса

-Фильтр термоэлемента загрязнен -Очистите грязеулавливающие сита перед термоста-

том и на регуляторе (94282000)

-Фильтр душа загрязнен -Очистить фильтр

Подмес воды, в закрытом положене горячая вода

стремится в подводку холодной воды или наоборот

-Клапан обратного тока воды загрязнен или неис-

правен

-Очистить кланан или заменить при необходимости>

Температура смешанной воды не соответствует шкале -Термостат не настроен -Настроить термостат

-Температура горячей воды слишком низкая -Поднять температуру горячей воды с 42 град.С до

65 град.С

Регулировка температура не производится -Регулятор засорен накипью -Замените регулятор

Проточный нагреватель не включается в режиме

работы термостата

-Грязеулавливающие сита загрязнены -Очистите / замените грязеулавливающее сито

-Клапан обратного тока заедает -Замените клапаны обратного течения

Знак технического контроля (см. стр. 40)

Szerelés lásd a oldalon 31

Biztonsági utasítások

A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt

kell viselni.

A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más

tárgyakkal megterhelni!

A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz

szabad használni.

Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben

korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol

és kábítószer befolyása alatt álló személyek nem használhatják a terméket.

Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be

kell tartani a megfelelő távolságot a zuhanyfej és a test között.

A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót

kell felszerelni.

A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell

egyenlíteni!

Szerelési utasítások

• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.

Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.

• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell

felszerelni, öblíteni és ellenőrizni

• Az egyes országokban érvényes installációs irányelveket be kell tartani.

• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagassá-

gú személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell

ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális

magasság és ﬁgyelembe kell venni a csatlakozó méreteinek változását.

• A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a

rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal

szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.

• A kézi zuhanyhoz csomagolt szűrőtömítést be kell szerelni a vízhálózatból

származó szennyeződések kiküszöbölésére. A beáramló szennyeződések aka-

dályozhatják és / vagy teljesen tönkre is tehetik a zuhany funkcióit. Az ezekből

adódó károkért a Hansgrohe nem felel.

• A terméket nem gőzfürdővel együttes használatra tervezték!

• Szükség esetén a csövet az alsó részen egy ﬁnom fűrész segítségével le lehet

rövidíteni.

• Az átfolyós melegítő meghibásodásakor vagy nagy nyomáskülönbségek esetén

a hidegvízkörben opcionálisan kapható fojtószelep (cikkszám 97510000)

alkalmazható.

• A fejzuhany zuhanykarját a felszerelés alatt csak egyszer lehet a kívánt dőlés-

szögre beállítani. Későbbi elállítás a zuhanyozás alatt már nem lehetséges.

Magyar

Tartozékok (lásd a oldalon 40)

Tisztítás (lásd a oldalon 34)

Használat (lásd a oldalon 36)

A fejzuhany kiürítéséhez ezt használat után állítsa enyhén ferdén.

Átfolyási diagramm (lásd a oldalon 38)

 Kézi zuhany

 Fejzuhany

Méretet (lásd a oldalon 38)

Karbantartás (lásd a oldalon 37)

• A visszafolyásgátlók működése a DIN EN 1717 szabványnak

megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,

évente egyszer ellenőrizendő!

• Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot

időről időre teljesen melegre és teljesen hidegre kell állítani.

Beszerelés (lásd a oldalon 33)

A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási

hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért

hőmérséklet eltér a termosztáton beállított hőmérséklettől.

Safety Function (Biztonsági funkció) (lásd a oldalon 33)

A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42

Celsius fokban maximálhatjuk.

Ne használjon ecetsavtartalmú szilikont!

Szimbólumok leírása

Műszaki adatok

Üzemi nyomás: max. 1 MPa

Ajánlott üzemi nyomás: 0,1 - 0,5 MPa

Nyomáspróba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Forróvíz hőmérséklet: max. 70°C

Forróvíz javasolt hőmérséklete: 65°C

Csatlakozási méret: 150±12mm

R1/2 csatlakozás: hideg jobbra – meleg balra

Termikus fertőtlenítés: max. 70°C / 4 perc

• Visszafolyás gátlóval

• A terméket kizárólag ivóvízhez tervezték!

Hiba Ok Megoldás

Kevés víz -a nyomás nem megfelelő -a vezetékek nyomását ellenőrizni kell

-a szabályozóegység szennyeződést felfogó szűrője

koszos

-A termosztát előtt és a szabályozó egységen lévő

szennyfogó szűrők megtisztítása (94282000)

-A zuhany szűrőtömítése koszos -A zuhany és a cső közötti szűrőt ki kell tisztítani

Keresztfolyás, a melegvíz a csap zárt állapotában a

hidegvíz vezetékbe áramlik és fordítva

-a visszafolyásgátló piszkos vagy hibás -a visszafolyásgátlót tisztítani kell ill. ki kell cserélni>

A kifolyóvíz hőmérséklete nem egyezik a termosztáton

beállított hőmérséklettel

-a termosztát nem lett beszabályozva -a termosztátot be kell szabályozni

-túl alacsony melegvíz hőmérséklet -a melegvíz hőmérsékletét 65 fokra kell felemelni

Nem lehetséges a hőmérséklet-szabályozás -szabályozó egység elvízkövesedett -szabályozó egység kicserélése

Az átfolyós melegítő nem kapcsol be a termosztát-üzem-

módban

-A szennyfogó szűrő koszos. -Szennyfogó szűrő tisztítása / cseréje

-A visszafolyásgátló beragadt. -A visszafolyásgátló kicserélése javasolt.

Vizsgajel (lásd a oldalon 40)

Asennus katso sivu 31

Turvallisuusohjeet

Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien

tapaturmien estämiseksi.

Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa

kuormittaa muilla esineillä!

Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.

Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa

käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-

sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.

Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on vältettä-

vä.Suihkun ja vartalon välissä on oltava riittävä väli.

Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.

Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.

Asennusohjeet

• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-

sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.

• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien

standardien mukaisesti.

• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.

• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle henkilölle,

ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että asennus-

korkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on otettava

huomioon liitäntöjen mitoissa.

• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että

kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai

laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä

ole heikkoja kohtia.

• Käsisuihkun mukana toimitettu sihtitiiviste on asennettava paikalleen, jotta lian

huuhtoutuminen vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat likahiuk-

kaset voivat häiritä suihkun toimintaa tai vahingoittaa toimintaosia, Hansgrohe ei

vastaa tästä aiheutuneista vahingoista.

• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!

• Hätätilassa putken voi lyhentää alapäästä hienohampaisella sahalla.

• Jos läpivirtauskuumentimet tai suuret paine-erot aiheuttavat ongelmia, kylmän

veden syöttöön on asennettava lisävarusteena saatava kuristin (tuotenumero

97510000).

• Pääsuihkun suihkuvarren voi säätää haluttuun kulmaanvain yhden kerran asen-

nuksen aikana. Myöhempi säätö suihkun ollessa käytössä ei ole mahdollista.

Suomi

Varaosat (katso sivu 40)

Puhdistus (katso sivu 34)

Käyttö (katso sivu 36)

Tyhjennä pääsuihku asettamalla se käytön jälkeen hieman vinoon.

Virtausdiagrammi (katso sivu 38)

 Käsisuihku

 Pääsuihku

Mitat (katso sivu 38)

Huolto (katso sivu 37)

• Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja

kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran

vuodessa).

• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö

ajoittain täysin kylmälle ja täysin kuumalle.

Säätö (katso sivu 33)

Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.

Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa

termostaattiin säädetystä lämpötilasta.

Safety Function (katso sivu 33)

Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiaset-

taa, esimerkiksi maks. 42º C.

Älä käytä etikkahappopitoista silikonia!

Merkin kuvaus

Tekniset tiedot

Käyttöpaine: maks. 1 MPa

Suositeltu käyttöpaine: 0,1 - 0,5 MPa

Koestuspaine: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Kuuman veden lämpötila: maks. 70°C

Kuuman veden suosituslämpötila: 65°C

Liitäntämitat: 150±12mm

Liittimet R1/2: kylmä oikealla - kuuma vasemmalla

Lämpödesinfektio: maks. 70°C / 4 min

• Estää itsestään paluuvirtauksen

• Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!

Häiriö Syy Toimenpide

Vähän vettä -Syöttöpaine ei ole riittävä -Tarkasta putkiston paine

-Lämpötilan säätöyksikön likasihti likaantunut -Puhdista termostaatin ja säätöyksikön likasihdit

(94282000)

-Käsisuihkun sihtitiiviste likaantunut -Puhdista suihkukahvan ja letkun välissä oleva sihtitiiviste

Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee

virtaamaan kylmänveden putkeen tai päinvastoin.

-Suuntaisventtiili likaantunut / viallinen -Puhdista suuntaisventtiili, vaihda tarvittaessa>

Veden ulostulolämpötila ei vastaa säädettyä lämpötilaa -Termostaattia ei ole säädetty -Säädä termostaatti

-Lämminveden lämpötila liian alhainen -Kohota lämminveden lämpötila arvoon välillä 42ºC ja

65ºC

Lämpötilan säätö ei ole mahdollista -lämpötilan säätöyksikkö kalkkeutunut -Vaihda lämpötilan säätöyksikkö

Läpimenokuumennin ei kytkeydy päälle termostaattikäy-

tössä

-Likasihdit likaantuneet -Puhdista / vaihda likasihti

-Suuntaisventtiili juuttunut -Vaihda suuntaisventtiili

Koestusmerkki (katso sivu 40)

Montering se sidan 31

Säkerhetsanvisningar

Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och

skärskadorgen werden.

Armen som håller huvudduschen är bara konstruerad för detta; den får inte

belastas med andra föremål!

Produkten får bara användas till kroppshygien med bad och dusch.

Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte

använda produkten ensamma. Personer som är påverkade av alkohol- eller

droger får inte använda produkten.

Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det

måste ﬁnnas ett tillräckligt stort avstånd mellan duschen och kroppen.

Produkten får inte användas som handtag. Ett separat handtag måste monteras.

Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste

utjämnas.

Monteringsanvisningar

• Det måste undersökas om produkten har transportskador innan den monteras.

Efter monteringen accepteras inga transport- eller ytskiktskador.

• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras

enligt de gällande normerna.

• De installationsriktlinjer som gäller i länderna ska följas.

• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa

personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den

minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste

tas till de ändrade anslutningsmåtten.

• När kvaliﬁcerad fackpersonal monterar produkten är det viktigt att fästytan är

plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-

ning) och att väggstrukturen är lämplig för en montering av produkten och inte

har några svaga punkter.

• Silpackningen som följer med duschen måste monteras för att undvika att smuts

från ledningsnätet tränger in. Smuts som spolas in kan påverka funktionerna

och/eller leda till skador på funktionsdelar i duschen. Hansgrohe frånsäger sig

allt ansvar för skador som kan härledas till detta.

• Produkten är inte avsedd att användas tillsammans med ett ångbad!

• I nödfall kann röret kortas i det undre området med en ﬁn såg.

• Om varmvattenberedaren förorsakar problem eller stora tryckskillnader måste en

strypventil (tillval, artikelnummer 97510000) monteras i kallvatteninﬂödet.

• Huvudduschens duschrör kan bara ställas in i den önskade vinkeln en gång

under installationen. En senare justering medan duschen används är inte möjlig.

Svenska

Reservdelar (se sidan 40)

Rengöring (se sidan 34)

Hantering (se sidan 36)

Ställ huvudduschen lätt lutande efter användningen för att tömma den.

Flödesschema (se sidan 38)

 Handdusch

 Huvuddusch

Måtten (se sidan 38)

Skötsel (se sidan 37)

• Backventilers funktion måste kontrolleras regelbundet enligt natio-

nella eller regionala bestämmelser i enlighet med DIN EN 1717

(minst en gång per år).

• För att garantera att termostaten ej kalkar igen, ska den regelbundet,

en gång per vecka, konditioneras. Det sker genom att man några

gånger snabbt slås om temperaturen från hett till kallt och tillbaka.

Inställning av maxtemperatur (se sidan 33)

När monteringen är klar måste termostatens tömningstemperatur kon-

trolleras. En justering är nödvändig om den uppmätta temperaturen vid

tappningsstället avviker från den som är inställd på termostaten.

Safety Function (se sidan 33)

Med hjälp av Safety Function kan du ställa in den önskade maximal-

temperaturen till exempelvis 42ºC och så förhindra skållningsrisk för

barn.

Använd inte silikon som innehåller ättiksyra!

Symbolförklaring

Tekniska data

Driftstryck: max. 1 MPa

Rek. driftstryck: 0,1 - 0,5 MPa

Tryck vid provtryckning: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmvattentemperatur: max. 70°C

Rek. varmvattentemp.: 65°C

Anslutningsmått: 150±12mm

Anslutningar R1/2: kallt höger – varmt vänster

Termisk desinfektion: max. 70°C / 4 min

• Självspärr mot återﬂöde

• Produkten är enbart avsedd för dricksvatten!

Störning Orsak Åtgärd

För lite vatten -Vattentrycket är för lågt -Kontrollera ledningstryck

-Smutsﬁlter i styrenheten igensatt -Rengör smutsﬁltren vid inloppen och på termosensorn

(94282000)

-Silﬁltret i duschen smutsigt -Rengör silﬁltret mellan slangen och termostaten

Korsﬂöde – varmt vatten pressas vid avstängd ermostat

in i kallvatten- inloppet, och vice versa

-Backventil är igensmutsad eller otät -Rengör backventil, byt ut om nödvändigt>

Den faktiska vatten- temperaturen stämmer Inte överens

med den Inställda

-Termostaten ställdes inte in -Justera termostaten

-Varmvattentemperaturen är för låg -Höj varmvattentemperaturen til mellan 42ºC och 65ºC

Temperaturen kan ej ställas in -Termosensorn är igenkalkad -Byt termosensorn

Varmvattenberedare slår ej på vid användning av

termostaten

-Smutsﬁltren är igensmutsade -Rengör / byt ut smutsﬁlter

-Backventil är defekt -Byt backventil

Testsigill (se sidan 40)

Montavimas žr. psl. 31

Saugumo technikos nurodymai

Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.

Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas

kitokiais daiktais!

Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.

Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su ﬁzine, dvasine

negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis

asmenims, apsvaigusiems nuo alkoholio arba narkotikų.

Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,

akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.

Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.

Turi būti išlyginti šalto ir karšto slėgio nelygumai.

Montavimo instrukcija

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo

metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-

mamos.

• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-

jančias normas.

• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.

• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio

žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas

patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.

• Atlikdami montavimo darbus, kvaliﬁkuoti darbuotojai turi atkreipti dėmesį, kad

pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų

konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.

• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti įstatytas, kad būtų apsau-

gota nuo išorės nešvarumų. Nešvarumai gali pakenkti rankų dušass funkcionalu-

mui ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu atveju ""Hansgrohe""

atsakomybės neprisiima.

• Gaminis netinkamas naudoti garo pirtyje!

• Jei būtina, vamzdį apatinėje dalyje galima sutrumpinti smulkiu pjūklu.

• Esant problemoms su momentiniu šildikliu ar slėgių skirtumu, privaloma instaliuoti

papildomą vandens ribotuvą ant šalto vandens tiekimo jungties (užsakoma

atskirai - Art.Nr.97510000)

• Norimas dušo vamzdžio kampas gali būti nustatytastik vieną kartą įrengiant.

Vėliau naudojant dušą, šio kampo reguliuoti nebegalima.

Lietuviškai

Atsarginės dalys (žr. psl. 40)

Valymas (žr. psl. 34)

Eksploatacija (žr. psl. 36)

Kad ištuštintumėte dušo galvą, pasinaudoję nustatykite ją šiek tiek

įstrižai.

Pralaidumo diagrama (žr. psl. 38)

 Rankų dušas

 galvos dušas

Išmatavimai (žr. psl. 38)

Techninis aptarnavimas (žr. psl. 37)

• Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiau-

siai kartą per metus) pagal DIN EN1717 arba pagal galiojančias

nacionalines arba regionines normas.

• Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas

naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į

karščiausios ir šalčiausios temperatūros padėtį.

Nustatymas (žr. psl. 33)

Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, tempe-

ratūrą. Pakoreguokite vandens temperatūrą, jei būtina.

Apsaugos funkcija (žr. psl. 33)

"Safety" funkcija karšto vandens temperatūra gali būti iš anksto ribota

iki, pvz., ne aukštesnės kaip 42º C.

Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!

Simbolio aprašymas

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip 1 MPa

Rekomenduojamas slėgis: 0,1 - 0,5 MPa

Bandomasis slėgis: 1,6 MPa

(1 MPa = 10 barų = 147 PSI)

Karšto vandens temperatūra: ne daugiau kaip 70°C

Rekomenduojama karšto vandens temperatūra: 65°C

Atstumas tarp centrų: 150±12mm

Prijungimas R1/2: Šaltas vanduo dešinėje, karštas - kairėje

Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min

• Su atbuliniu vožtuvu

• Produktas skirtas tik geriamajam vandeniui!

Gedimas Priežastis Priemonė

Per maža srovė -Slėgis nepakankamas -Patikrinti vamzdžių spaudimą

-Užsikimšęs temperatūros reguliatoriaus ﬁltras -Išvalyti termostato ir temperatūros reguliatoriaus ﬁltrus

(94282000)

-Dušo galvos ﬁltras užsikimšęs -Išvalyti dušo galvos ﬁltrą

Kryžminis tekėjimas, uždarius maišytuvą, karštas vanduo

papuola į šalto vandens vamzdį

-Atbulinis vožtuvas užsikimšęs / pažeistas -Išvalyti arba pakeisti atbulinį vožtuvą>

Vandenio temperatūra nesutampa su nustatyta tempe-

ratūra

-Termostatas nesureguliuotas -Reguliuoti termostatą

-Per maža karšto vandens temperatūra -Karšto vandens temperatūrą pakelti nuo 42 ºC bis

65 ºC

Temperatūros reguliavimas neįmanomas -temperatūros reguliatorius apkalkėjęs -temperatūros reguliatorių pakeisti

Momentinis pašildytojas neįsijungia, veikiant termostatui -Užsikimšęs ﬁltras -Išvalykite arba pakeiskite ﬁltrą.

-Abulinis vožtuvas neveikia -Pakeisti atbulinį vožtuvą

Bandymo pažyma (žr. psl. 40)

Sastavljanje pogledaj stranicu 31

Sigurnosne upute

Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi

rukavice.

Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne

smije se opterećivati drugim predmetima!

Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.

Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe

ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem

alkohola ili droga ne smiju se koristiti proizvodom.

Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.

očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.

Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban

rukohvat.

Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.

Upute za montažu

• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon

ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i

transportna oštećenja.

• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-

ma.

• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.

• Montažne dimenzije navedene u uputama za montažu idealne su za osobe

visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini kori-

snika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine mijenja

i minimalna visina kao i da se tada mora uvažiti i promjena priključnih dimenzija.

• Kada proizvod montira kvaliﬁcirano stručno osoblje treba paziti da čitava površi-

na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da

je zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.

• Filter potrebno je ugraditi kako bi se regulirao protok vode i smanjio dotok prljav-

štine. Za eventualna oštećenja uzrokovana prljavštinom proizvođač Hansgrohe

nije odgovoran.

• Proizvod nije predviđen za primjenu u parnim kupaonicama!

• Ako je neophodno, cijev se u donjem dijelu može skratiti ﬁnom pilom.

• Kod problema sa protočnim bojlerom ili kod velikih razlika u tlaku potrebno je u

cijev za dotok hladne vode ugraditi specijalni ograničavač koji možemo isporuči-

ti prema želji (oznaka proizvoda: 97510000)

• Nosiva ručka tuša iznad glave može se namjestiti na željeni kut samo jednom

prilikom instalacije. Naknadno mijenjanje kuta tijekom uporabe tuša nije moguće.

Hrvatski

Rezervni djelovi (pogledaj stranicu 40)

Čišćenje (pogledaj stranicu 34)

Upotreba (pogledaj stranicu 36)

Nakon korištenja neznatno nagnite tuš iznad glave u stranu kako biste

ga ispraznili.

Dijagram protoka (pogledaj stranicu 38)

 Ručni tuš

 tuš iznad glave

Mjere (pogledaj stranicu 38)

Održavanje (pogledaj stranicu 37)

• Ispravnost nepovratnog ventila mora se redovito provjeravati prema

standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje

jednom godišnje).

• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske

jedinice, potrebno je s vremena na vrijeme podesiti termostat iz polo-

žaja maksimalno tople u položaj maksimalno hladne vode.

Regulacija (pogledaj stranicu 33)

Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-

rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja

odstupa od temperature koja je namještena na termostatu.

Safety Funkcija (pogledaj stranicu 33)

Zahvaljujuću Safety funkciji može se podesiti željena maksimalna

temperatura, npr. i 42º C

Nemojte koristiti silikon koji sadrži octenu kiselinu!

Opis simbola

Tehnički podatci

Najveći dopušteni tlak: tlak 1 MPa

Preporučeni tlak: 0,1 - 0,5 MPa

Probni tlak: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura vruće vode: tlak 70°C

Preporućena temperatura vruće vode: 65°C

Razmak od sredine: 150±12mm

Spojevi R1/2: hladna desno – topla lijevo

Termička dezinfekcija: tlak 70°C / 4 min

• Funkcije samo-čišćenja

• Proizvod je koncipiran isključivo za pitku vodu!

Greška Uzrok Otklanjanje

Nedovoljno vode -Prenizak pritisak vode -Ispitajte tlak u cijevima

-Očistite rešetkasti ﬁlter regulacijske jedinice -Očistite rešetkasti ﬁlter ispred termostata i na regulacij-

skoj jedinici (94282000)

-Filter tuša je prljav -Očistite ﬁlter izmeðu tuša i crijeva

Križni tok vode, kod zatvorene armature vruća voda

ulazi u cijev s hladnom vodom i obrnuto

-Nepovratni ventil je prljav/neispravan -Očistite ili zamijenite nepovratni ventil>

Temperatura na slavini ne podudara se s podešenom

temperaturom

-Termostat nije podešen -Podesite termostat

-Preniska temperatura tople vode -Povećajte tempereturu vruće vode na 42-65 ºC

Reguliranje temperature nije moguće -Regulacijska jedinica začepljena je kamencem -Zamijenite regulacijsku jedinicu

Protočni bojler ne radi bez obzira na rad termostata -Filtri su prljavi -Očistite/zamijenite ﬁltar za skupljanje nečistoće

-Nepovratni ventil se nije vratio u početni položaj -Zamijenite nepovratni ventil

Oznaka testiranja (pogledaj stranicu 40)

Montajı bakınız sayfa 31

Güvenlik uyarıları

Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven

kullanılmalıdır.

Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için tasarlan-

mıştır, başka nesnelerle üzerine yük bindirilmemelidirn!

Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda kulla-

nılabilir.

Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak

duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş

sistemini kullanmamalıdır.

Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.

Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.

Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.

Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu

basınç farklılıklarının dengelenmesi gerekir.

Montaj açıklamaları

• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.

Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-

mektedir.

• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre

yapılmalıdır.

• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.

• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyundaki ki-

şiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj yüksekliğinin

değişmesiyle birlikte minimum yüksekliğin de değiştiğine ve bağlantı ölçülerindeki

değişikliğin göz önüne alınması gerektiğine dikkat edilmelidir.

• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme yüzeyinin

sabitleme planının tüm alanında bulunduğuna (derz veya fayans kayması olma-

malıdır), duvar yapısının ürünün montajı için uygun olduğuna ve zayıf noktaları

bulunmadığına dikkat edilmelidir.

• El duşu kafasına eklenmiş olan süzgeç contası, boru şebekesinden sızan kirlerin

önüne geçmek için, yerine monte edilmelidir. İçeri sızan bu kirler duşun fonksiyo-

nunu sekteleyebilir ve/veya duşun fonksiyon parçaları üzerinde hasarlara sebep

olabilir, bu yüzden meydana gelen hasarlardan Hansgrohe sorumlu tutulamaz.

• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!

• Acil durumlarda boru, alt kısmından ince bir testere ile kısaltılabilir.

• Şofbenle ilgili sorunlar olması durumunda ya da büyük basınç farklarında, isteğe

bağlı temin edilebilen bir akım limitleyici (Ürün kodu 97510000) soğuk su besle-

mesine takılabilir.

• Kafa duşunun su püskürtücüsü yalnızca tesisat yapılırken istenilen açıya göre bir

kez ayarlanabilir. Daha sonra duş çalışırken ayarlanması mümkün değildir.

Türkçe

Yedek Parçalar (bakınız sayfa 40)

Temizleme (bakınız sayfa 34)

Kullanımı (bakınız sayfa 36)

Kafa duşunu boşaltmak için kullanımdan sonra haﬁf eğri durmasını

sağlayın.

Akış diyagramı (bakınız sayfa 38)

 El duşu

 Baş duşu

Ölçüleri (bakınız sayfa 38)

Bakım (bakınız sayfa 37)

• DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valﬂer düzen-

li olarak kontrol edilmelidir. ( en az yılda bir kez)

• Ayar ünitesinin kolay hareket etmesini sağlamak için, termostat belirli

aralıklarla tamamen sıcak ve soğuk konuma getirilmelidir.

Ayarlama (bakınız sayfa 33)

Montaj tamamlandıktan sonra, termostatların çıkış sıcaklığı kontrol

edilmelidir. Alma noktasında ölçülen sıcaklık termostatta ayarlanan

sıcaklıktan farklıysa, bir düzeltme gereklidir.

Safety Function (bakınız sayfa 33)

Emniyet fonksiyonu sayesinde, istenen maksimum sıcaklık Örn; maks.

42º C önceden ayarlanabilir.

Asetik asit içeren silikon kullanmayın!

Simge açıklaması

Teknik bilgiler

İşletme basıncı: azami 1 MPa

Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa

Kontrol basıncı: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Sıcak su sıcaklığı: azami 70°C

Tavsiye edilen su ısısı: 65°C

Bağlantı ölçüleri: 150±12mm

R1/2 bağlantılar: soğuk sağ - sıcak sol

Termik dezenfeksiyon: azami 70°C / 4 dak

• Geri emme önleyici

• Ürün sadece şebeke suyu için tasarlanmıştır!

arıza sebep yardım

Az su geliyor -Besleme basıncı yeterli değil -Hat basıncını kontrol edin

-Ayar ünitesinin ﬁltresi kirlenmiş -Termostatın önündeki ve ayar ünitesindeki ﬁltreleri te-

mizleyin (94282000)

-Duşun süzgeci tıkanmış olabilir -El duşu ile hortum arasındaki hortumu yıkayın

Çapraz akış, batarya kapalıyken sıcak su soğuk su

hattına gönderiliyor ya da tam tersi

-Çek valf kirlenmiş / arızalı -Çek valfı temizleyin ya da değiştirin>

Çıkış sıcaklığı ayarlanan sıcaklıkla aynı değil -Termostat ayarlanmadı -Termostatı ayarlayın

-Sıcak suyun derecesi çok düşük -Sıcak su sıcaklığını 42 ºC ila 65 ºC'ye yükseltin

Sıcaklık ayarı mümkün değil -ayar ünitesi kirlenmiş -ayar ünitesini değiştirin

Termostat modunda şofben devreye girmiyor -Filtre tıkanmış olabilir -Filtreyi temizleyin / değiştirin

-Çek valf çalışmıyor olabilir -Çek valfı değiştirin

Kontrol işareti (bakınız sayfa 40)

Other manuals for Crometta S 240 Varia Showerpipe 26781000

This manual suits for next models

Table of contents

Languages:

Other Hans Grohe Plumbing Product manuals

Hans Grohe

Hans Grohe Raindance Select E 150 26550000 User manual

Hans Grohe

Hans Grohe Metris Select 320 1jet Series Manual

Hans Grohe

Hans Grohe Massaud Tumbler 42234000 User guide

Hans Grohe

Hans Grohe Metris 220 Manual

Hans Grohe

Hans Grohe Talis N 180 A-Style 2jet 72846XX1 User manual

Hans Grohe

Hans Grohe ShowerSelect 15737400 Manual

Hans Grohe

Hans Grohe AXOR Starck 10456 1 Series User manual

Hans Grohe

Hans Grohe Porter'E Handshower Holder 27504 Series Installation guide

Hans Grohe

Hans Grohe AXOR Bouroullec 19670401 Instruction Manual

Hans Grohe

Hans Grohe Bodyvette Stop 28467000 User manual

Hans Grohe

Hans Grohe Croma SAM Set Plus 160 04526 0 Series Instruction Manual

Hans Grohe

Hans Grohe Exafill Series Manual

Hans Grohe

Hans Grohe Mondial 15750 Series User manual

Hans Grohe

Hans Grohe Focus E2 31730000 User manual

Hans Grohe

Hans Grohe AXOR 10376 User manual

Hans Grohe

Hans Grohe Axor Uno 38440009 Manual

Hans Grohe

Hans Grohe Talis E 71710 Series Manual

Hans Grohe

Hans Grohe AXOR Uno2 38116000 Manual

Hans Grohe

Hans Grohe Croma 100 Duschpaneel 27105000 User manual

Hans Grohe

Hans Grohe Ecostat 1001 SL 13241 Series User manual

Hans Grohe

Hans Grohe Joleena 230 04772 0 Series Instruction Manual

Hans Grohe

Hans Grohe Talis S 72417000 Manual

Hans Grohe

Hans Grohe Focus Series Manual

Hans Grohe

Hans Grohe Rainmaker 28412180 Manual

Popular Plumbing Product manuals by other brands

Kohler

Kohler MARGAUX Installation and care guide

Glacier bay

Glacier bay 67551-0104 Installation and care guide

TyloHelo

TyloHelo Harmony series installation guide

LF AquaSource ML-20506 quick start guide

Franke

Franke F5ET2005 Installation and operating instructions

KWC

KWC KONOS K.10.K1.33 Specification sheet

Palme

Palme Aprejo Vario Assembly instruction

Mira

Mira Play Installation & user guide

NIMO

NIMO TB 1000 T Installation

Toto

Toto DM359CF Instructions for Construction

Billi

Billi Quadra installation guide

Axor

Axor Uno 45113 1 Series Installation/User Instructions/Warranty

Kohler

Kohler K-R77748 Installation and care guide

Moen

Moen SHOW HOUSE S243 Series manual

MAINLINE

MAINLINE centurion CE432175 Installation

Caroma

Caroma SKANDIC Plumbers Installation Instructions

Grohe

Grohe EUPHORIA 26 490 manual

PAA

PAA Samba quick start guide

Hans Grohe Crometta S 240 Varia Showerpipe 26781000 Manual

Popular Plumbing Product manuals by other brands
