Hans Grohe AXOR Starck 10651 1 Series User manual

Starck
10651xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete
the installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
• This trim is for use with rough 10650181.
• The finished wall surface must be installed and
made watertight before installation of this trim.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120° F.
• Protection against back siphonage is provided
by a double check valve. It should be inspected
yearly.
• In Massachusetts, the maximum output
temperature of the shower valve can be no higher
than 112° F.

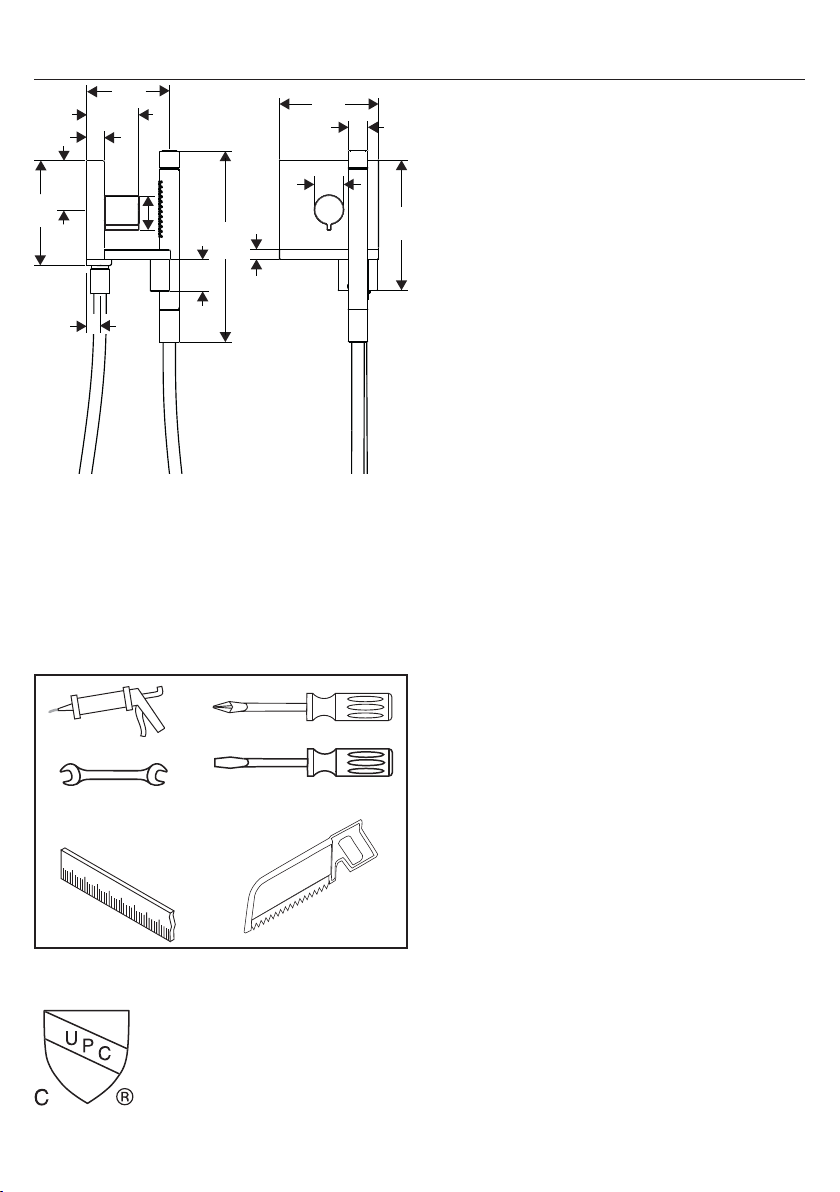

Tools Required / Outiles Utiles /
Herramientas Útiles
Max. flow rate - handshower 2.5 GPM
Capacité nominale - douchette 2.5 GPM
Caudal máximo - teleducha 2.5 GPM
17 mm
12 mm
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada
3¾"
2½"
⅞"
4
⅞"
2⅜"
⅝"
1⅝"
1½"
9⅛"
½"
4¾"
1"
6¼"
1⅜"

3
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Ce dispositif requiert une pièce intérieure
10650181.
• La pièce intérieure doit être installée et la surface
murale doit être complètement finie et étanche
avant l’installation de ce dispositif.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de dis-
poser de tous les outils et du matériel nécessaires
pour l’installation.
• Pour empêcher des blessures par ébouillan-
tement, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F.
• Au Massachusetts, la température de sortie maxi-
male du robinet de douche ne doit pas excéder
112°F.
• Deux clapets anti-retour offrent une protection
contre le siphonnement à rebours. Les clapets
anti-retour doivent faire l’objet d’une inspection
annuelle.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
Consideraciones para la instalación
• Para obtener mejores resultados, Hansgrohe re-
comienda que la instalación de esta unidad esté
a cargo de un plomero profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Utilice este dispositivo con pieza interior
10650181.
• La pieza interior debe estar instalada y la super-
ficie mural debe estar completamente acabada y
estanco antes de la instalaciуn de este disposi-
tivo.
• Al prevnent escalda herida, la temperatura de
salida máxima de la válvula de chaparrón no
debe ser más alto que 120°F.
• En Massachusetts: la temperatura de salida
máxima de la válvula no puede ser más alto que
112°F.
• Dos válvulas de retención proporcionan protec-
ción contra el efecto de sifón inverso. Las
válvulas de retención deben inspeccionarse
anualmente.
• Mantenga este folleto y el recibo (u otra prueba
de la fecha y el lugar de compra) para este pro-
ducto en un lugar seguro. El recibo es requerido
lo debe es necesario para solicitar partes de
garantía.

4
English Français Español
Cut the plaster shield so that it
extends ¹⁄₁₆" outside the surface of
the finished wall.
Seal the wall around
the plaster shield
with waterproof
sealant.
Failure to seal the
wall can lead to
possible water
damage.
Install the slip connector.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ po soit à
l’extérieur de la surface du mur
fini.
Scellez le mur autour
du protecteur à
l’aide d’un agent
d’étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement
causer des
dommages.
Installez le raccord à glissement.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" de la
superficie de la pared terminada.
Selle la pared
alrededor del
protector de yeso
con un sellador
impermeable.
Si no se sella la
pared, pueden
producirse daños por
acción del agua.
Instale el acoplamiento deslizante.
Installation / Installation / Instalación
12
*Silicon
1
2

5
English Français Español

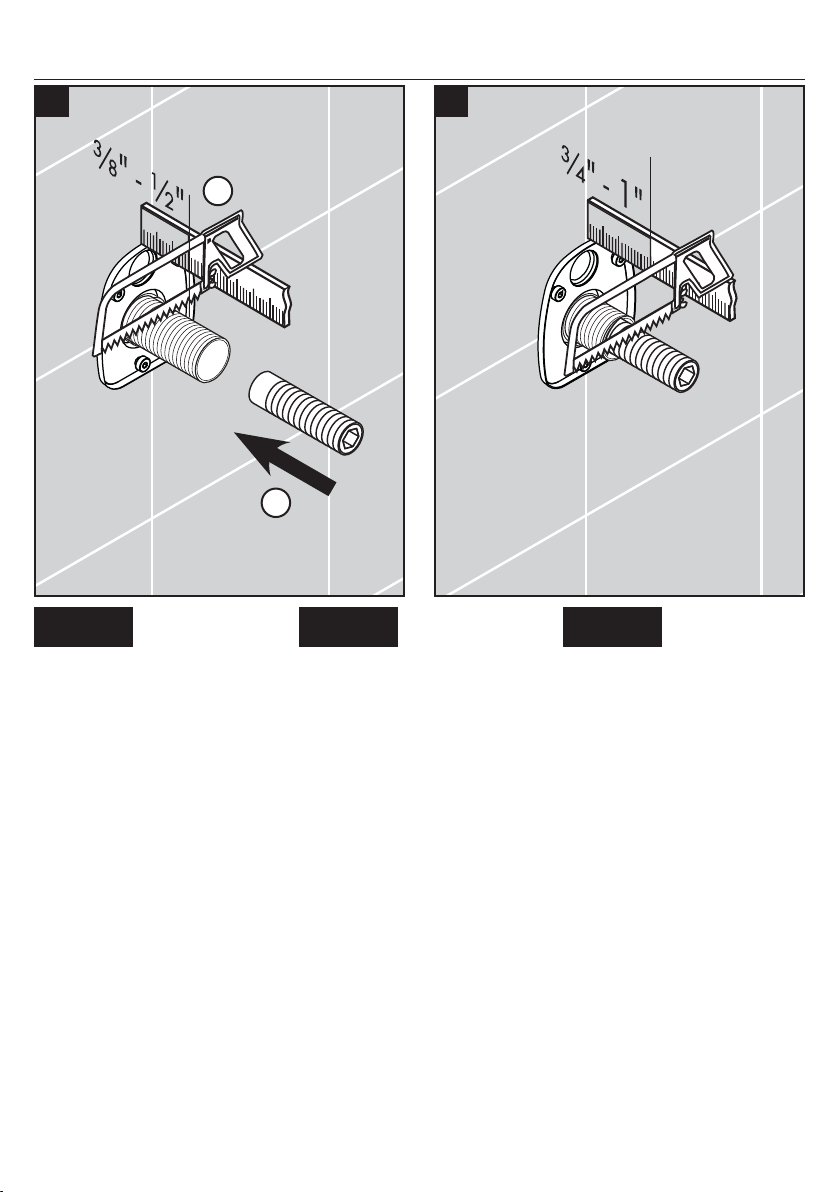

Cut the slip connector so that it ex-
tends ⅜" - ½" outside the surface
of the finished wall.
Install the extension spindle.
Cut the extension spindle so that
it extends ¾" - 1" outside the
surface of the finished wall.
Coupez le raccord à glissement
de façon à ce qu’une partie de ⅝
po soit à l’extérieur de la surface
du mur fini.
Installez la tige d’extension.
Coupez la tige d’extension de fa-
çon à ce qu’une partie de ¾" - 1"
po soit à l’extérieur de la surface
du mur fini.
Corte el acoplamiento deslizante
de modo que sobresalga ⅝" de la
superficie de la pared terminada.
Instale el husillo de extensión.
Corte el husillo de extensión de
modo que sobresalga ¾" - 1"
de la superficie de la pared
terminada.
3 4
1
2

6
English Français Español
Remove the plug from the rough
using a 17mm wrench.
Install the connecting adapter on
the cover using a 12mm wrench.
Follow the appropriate diagram
for vertical (5a) or horizontal (5b)
installation.
Install the three screws.
Retirez le bouchon à l’aide d’une
clé de 17 mm.
Installez l'adapteur à l’aide d'une
clé de 12 mm.
Installez les trois vis.
Retire el tapón con una llave de
correa de17 mm.
Instale el adaptador con una llave
de correa de12 mm.
Instale los tres tornillos.
5a
17 mm
12 mm
5b
17 mm
12 mm
1
2
3
1
2
3

7
English Français Español
Insert the cut extension spindle in
the handle adapter.
Push the handle adapter assem-
bly into the cover and over the
cartridge stem.
Tighten the handle adapter using
a 17mm wrench.
Installez la tige d’extension sur
l'adapteur pour poignée.
Poussez l'adapteur sur le cou-
vercle.
Serrez-le à l’aide d’une clé de 17
mm.
Instale el husillo de extensión en el
adaptador para mando.
Instale el adaptador en la tapa.
Apriételo con una llave de 17 mm.
67
17 mm
2 - 3 Nm
1
2

8
English Français Español

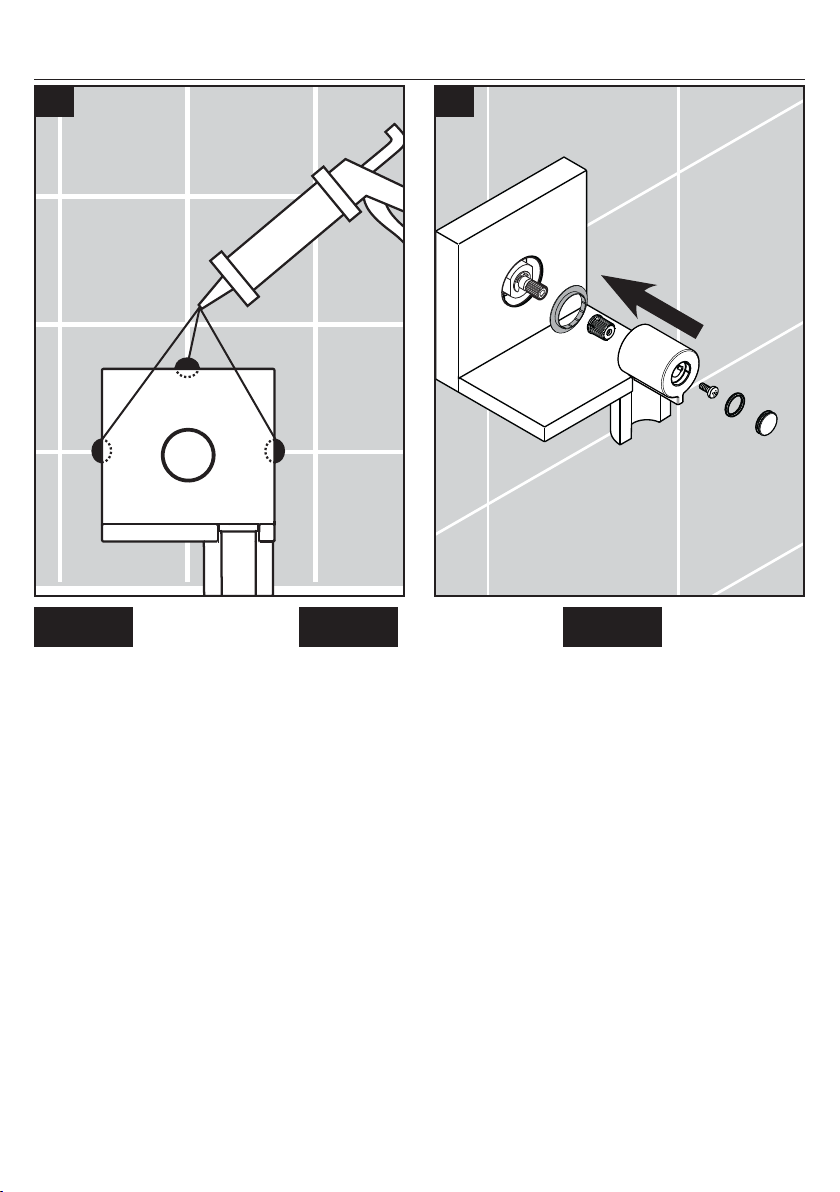

Place dabs of waterproof sealant
on the wall at the grout joints.
Push the snap connector and
handle over the handle adapter
stem.
Install and tighten the handle
screw.
Install the screw cover.
Appliquer une petite quantité de
l’agent d’étanchéité aux joints de
coulis.
Installez le connecteur à encli-
queter.
Poussez la poignée sur le con-
necteur à encliqueter.
Installez la vis.
Installez le cache-vis.
Coloque un poco de sellador a
prueba de agua en las uniones de
la lechada de cemento.
Instale el conector a presión.
Coloque el mando sobre el conec-
tor a presión.
Instale el tornillo.
Instale la tapa del tornillo.
8
*Silicon
9

9
English Français Español
Install the check valve housing.
Place a black rubber washer in
one end of the hose.
Connect this end to the check
valve housing.
Place the screen washer in the
other end of the hose.
Connect this end to the hand-
shower.
Rest the handshower in the holder.
Installez le clapet anti-retour dans
le coude de raccordement.
Placez un joint dans l’extrémité du
tuyau. Connectez cette extrémité
du tuyau à le clapet anti-retour.
Placez l’autre joint dans l’extrémité
du tuyau. Connectez cette
extrémité du tuyau à la douchette.
Coloque la válvula antirretorno en
la toma de agua.
Coloque una junta en el extremo
de la manguera. Conecte este
extremo a la válvula antirretorno.
Coloque la otra junta en el
extremo de la manguera.
Conecte este extremo de la
manguera a la teleducha.
1110
1
2

10
Replacement Parts / Pièces détachées / Repuestos
95390xx1
28282xx0
94246000
95392xx0
95391000
95153xx0
26 x 2 mm
92338xx1
96737000
check valve
94074000
check valve
