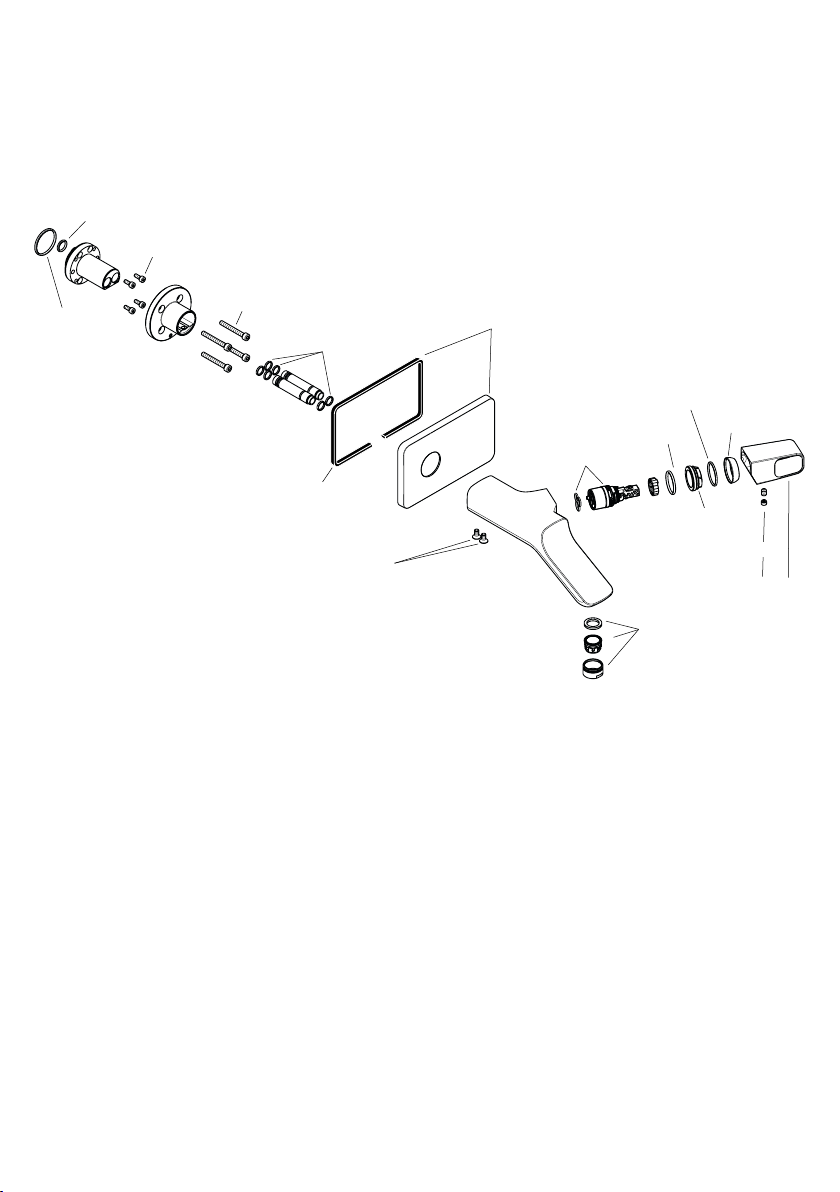

Hans Grohe Axor Urquiola 11026 1 Series Installation guide

Installation Instructions / Warranty
Urquiola
11026XX1

2
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure
Pression d’eau recommandée Presión recomendada en servicio 15 - 75 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Recommended hot water
temp.
Température recommandée d'eau
chaude
Temperatura recomendada del
agua caliente
120� - 140� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua caliente
max.
176�F*
Flow rate Capacité nominale Caudal máximo 1.5 gpm
Technical Information / Données techniques / Datos tecnicos


Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to com-
plete the installation.
•
•
This faucet requires rough 10902181 (not
included). The rough must be installed and the
nished wall completed and made watertight
before installation of the trim kit.
Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
•
•
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de
disposer de tous les outils et du matériel néces-
saires pour l’installation.
Cette pièce doit être utilisée avec la pièce de
surface 10902181 (pas d'inclus). La pièce de
•
•
•
surface doit être installée et la surface du mur
ni doit être terminée et étanche.
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
•
Consideraciones para la instalación
Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
Esta pieza exterior es para usar con la pieza
interior 10902181 (no incluidos). Debe
•
•
•
instalarse la pieza interior y debe terminarse e
impermeabilizarse la supercie del acabado de
la pared.
Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
•

4
English
Installation
(1) Turn the water o at the main.
(2) Remove the ush insert from the rough.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
outside the surface of the nished wall.
Install the seat.
Tighten the screws using a  mm Allen wrench.
1
2
3
3 mm
3 mm

5
Français Español
Installation
Avant de commencer, fermez l’eau à la valve princi-
pale (1).
Retirez le compartiment aeurant (2).
Instalación
Cierre el paso del agua en la entrada del suministro
antes de comenzar (1).
Retire el alojamiento de descarga (2).
Coupez les protecteurs de façon à ce qu’une partie
de ¹⁄₁₆ po - ⅛" soit à l’extérieur de la surface du mur
ni.
Installez l'adapteur.
Serrez les vis à l'aide d'une clé hexagonale de  mm.
Corte los protectores de yeso de modo que sobresal-
gan ¹⁄₁₆" - ⅛" de la supercie de la pared terminada.
Instale el adaptador.
Apriete los tornillos con una llave de  mm.

6
English
Seal the wall around the plaster
shield with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
Install the mounting plate.
Tighten the screws using a 4 mm Allen wrench.
Install the baseplate and seal.
4
Silicon
5
6
4 mm

7
Français Español
Scellez le mur autour des pro-
tecteurs à l’aide d’un agent
d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Installez la plaque de montage.
Serrez les vis à l'aide d'une clé hexagonale de 4 mm.
Installez la plaque de base.
Selle la pared alrededor del
protector de yeso con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.
Instale la placa de montaje.
Apriete los tornillos con una llave de 4 mm.
Instale la placa de base.

8
English

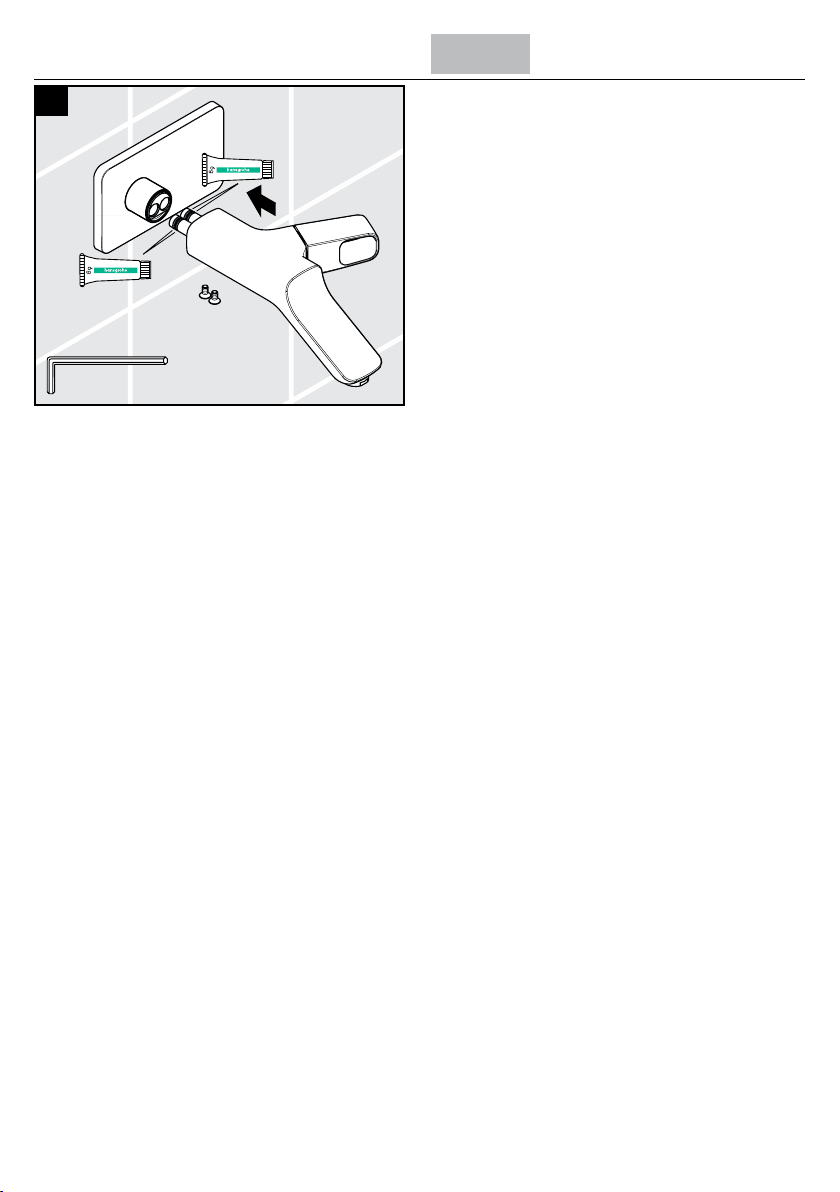

Lightly lubricate the faucet o-rings using white
plumbers' grease.
Install the faucet.
Tighten the screws using a  mm Allen wrench.
Set the high temperature limit stop (optional).
7
3 mm

9
Français Español
Lubriez légèrement le joints du robinet en utilisant de
la graisse de plomberie blanche.
Installez le robinet.
Serrez les vis à l'aide d'une clé hexagonale de  mm.
Réglez la butée limite d’eau chaude (en option).
Lubrique levemente las juntas toroidal del mezclador
utilizando grasa blanca para plomería.
Instale el mezclador.
Apriete los tornillos con una llave Allen de  mm.
Ajuste el tope de límite de alta temperatura
(opcional).

10
Set the High Temperature Limit Stop (optional) / Réglage de la butée
limite d’eau chaude (en option) / Ajuste el tope de límite de alta
temperatura (opcional)
21 3
4 5
6 7
*
*Les températures indiquées sur
le schéma présupposent que la
température du chaue-eau est
réglée à 140° F pour l’eau chaude
et à 50° F pour l’eau froide, à
raison d’une pression d’arrivée
d’eau de 44 psi.
*Las temperaturas se rindieron el
esquema asume una temperatura
de calentador de 140° F, una
temperatura de agua fría de 50°F
y una presión del agua de 44 PSI.
*The temperatures given in the
diagram assume a water heater
temperature of 140° F, a cold
water temperature of 50°F and a
water pressure of 44 PSI.
