Hans Grohe Talis Select 72419 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metropol
74553xx1
74555xx1
Metris S
31446xx1
31433xx1
31436xx1
Talis S
32314xx1
32327xx1
32313xx1
Metris S
31448xx1
31408xx1
31438xx1
Talis Select
72419xx1
72414xx1
72415xx1
Focus S
31733xx1
31527xx1
31732xx1
Metropol
32553xx1
32557xx1
Metris E
31444xx1
31404xx1
31440xx1
Talis E
71748xx1
71744xx1
71747xx1

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - 71744xx1, 32327xx1, 72414xx1,
31527xx1, 32557xx1
handshower 1.8 GPM (6.8 L/min)
Flow rate - 31404xx1, 31433xx1, 31408xx1,
32557xx1, 74555xx1
handshower 1.75 GPM (6.6 L/min)
Flow rate - 71748xx1, 32314xx1, 72419xx1,
31444xx1, 31446xx1, 31448xx1, 31733xx1,
32553xx1, 74553xx1
handshower 2.0 GPM (7.6 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The four-hole trim sets require rough 06646000
(not included). The three-hole trim sets require
rough 06607000 (not included).
• Four-hole models only: Protection against
backflow is provided by a check valve in the
handshower elbow and by an automatically
resetting diverter.
• 1.75 GPM models only:This showerhead
is for use with an automatically compensating
valve rated at 1.3 GPM (4.9 L/min) or less.
• 1.8 GPM models only:This showerhead is for
use with an automatically compensating valve
rated at 1.4 GPM (5.3 L/min) or less.
• 2.0 GPM models only: This handshower
is for use with automatic compensating valves
rated at 1.5 GPM (5.7 L/min) or less.
• This unit is not anti-scald. In Massachusetts, or
if required by local plumbing code, install an
approved remote pressure balance valve or
other approved anti-scald device.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - 71744xx1, 32327xx1,
72414xx1, 31527xx1, 32557xx1
douchette 1.8 GPM (6.8 L/min)
Capacité nominale - 31404xx1, 31433xx1,
31408xx1, 32557xx1, 74555xx1
douchette 1.75 GPM (6.6 L/min)
Capacité nominale - 71748xx1, 32314xx1,
72419xx1, 31444xx1, 31446xx1, 31448xx1,
31733xx1, 32553xx1, 74553xx1
douchette 2.0 GPM (7.6 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Les ensembles de robinetterie à 4 ouvertures
requièrent l’utilisation de la pièce de surface
06646000 (non comprise). Les ensembles de
robinetterie à 3 ouvertures requièrent l’utilisation
de la pièce de surface 06607000 (non
comprise).
• Pour les modèles à quatre ouvertures
seulement : La protection contre le retour
d’eau est assurée par un clapet anti-retour dans
le coude de la douchette et un dispositif de
dérivation à réenclenchement automatique.
• 1.75 GPM douchettes seulement: La
douchette doit être utilisée avec une soupape
qui compense automatiquement, et est évalué à
1.3 GPM (4.9 L/min.) ou moins.
• 1.8 GPM douchettes seulement: La
douchette doit être utilisée avec une soupape
qui compense automatiquement, et est évalué à
1.4 GPM (5.3 L/min.) ou moins.
• 2.0 GPM douchettes seulement: La
douchette doit être utilisée avec une soupape
qui compense automatiquement, et est évalué à
1.5 GPM (5.7 L/min.) ou moins.
• Ce produit ne possède pas de dispositif
anti-brûlure. Installez une vanne à pression
autorégularisée externe approuvée ou tout autre
dispositif anti-brûlure approuvé, tel que requis
par le code de plomberie local.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo - 71744xx1, 32327xx1,
72414xx1, 31527xx1, 32557xx1
teleducha 1.8 GPM (6.8 L/min)
Caudal máximo - 31404xx1, 31433xx1,
31408xx1, 32557xx1, 74555xx1
teleducha 1.75 GPM (6.6 L/min)
Caudal máximo - 71748xx1, 32314xx1,
72419xx1, 31444xx1, 31446xx1, 31448xx1,
31733xx1, 32553xx1, 74553xx1
teleducha 2.0 GPM (7.6 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Los juegos de pieza exterior de 4 orificios
requieren la pieza interior 06646000 (no
incluida). Los juegos de pieza exterior de 3
orificios requieren la pieza interior 06607000
(no incluida).
• Modelos de cuatro orificios únicamente:
Una válvula antirretorno en el codo de la
teleducha y un distribuidor que se reajusta
automáticamente brindan protección contra el
contraflujo.
• 1.75 GPM teleduchas seulement: La
ducha de mano es debe ser utilizada con una
válvula que compensa automáticamente, y es
valorado en 1.3 GPM (4.9 L/min) o menos.
• 1.8 GPM teleduchas seulement: La ducha
de mano es debe ser utilizada con una válvula
que compensa automáticamente, y es valorado
en 1.4 GPM (5.3 L/min) o menos.
• 2.0 GPM teleduchas seulement: La ducha
de mano es debe ser utilizada con una válvula
que compensa automáticamente, y es valorado
en 1.5 GPM (5.7 L/min) o menos.
• Esta unidad no es anti-escaldadura. Instale
una válvula remota de balance de presiones
aprobada u otro dispositivo anti-escaldadura
aprobado si el código de plomería local lo
requiere.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5

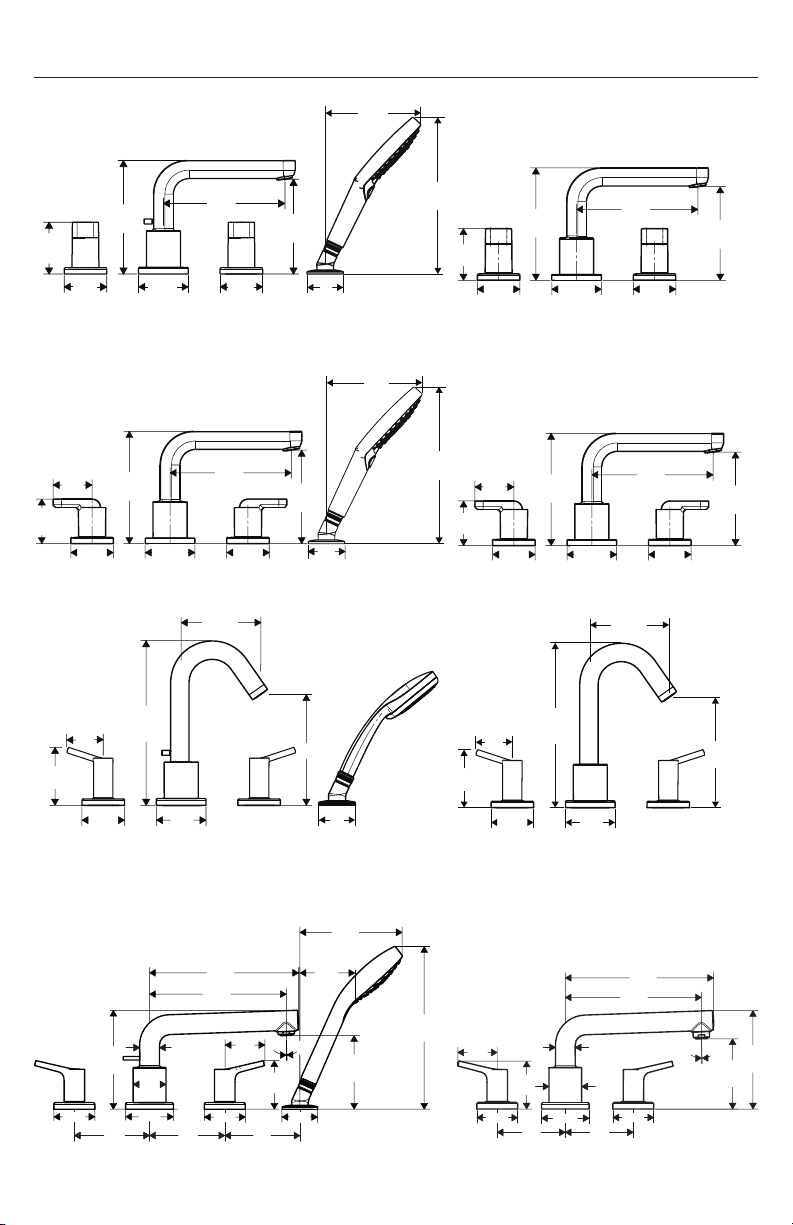

6¼"
2⅞"
2⅜" 2⅜"
2¾"
6¾"
5¼"
2"
5⅜"
8⅞"
6¼"
2⅞"
2⅜" 2⅜" 2¾"
6¾"
5¼"
3"
2"
2⅜"
4½"
9⅞"
2¾"
7"
3"
2"
2⅜"
4½"
9⅞"
2¾"
7"
2"
6¼"
2½"
2⅛"
2⅜" 2⅜"
2¾"
6¾"
5¼"
2"
5⅜"
8⅞"
6¼"
2½"
2⅛"
2⅜" 2⅜" 2¾"
6¾"
5¼"
2¼"
2¾"
1⅞"
1⅛"
7⅞"
8⅝"
4⅞" 4⅞" 4⅞"
4¼"
5¾"
9⅜"
3⅛"
5⅞"
2⅜" 2¾" 2⅜"
2°
2"
2°
2⅜" 2⅜" 2¾"
4⅞" 4⅞"
1⅞"
1⅛"
2¼"
2¾"
8⅝"
7⅞"
4¼"
5¾"
Metris S
31446xx1
31433xx1
Metris S
31436xx1
Metris S
31438xx1
Metris S
31448xx1
31408xx1
Talis S
32314xx1
32327xx1
Talis S
32313xx1
Talis Select
72419xx1
72414xx1
Talis Select
72415xx1

6
30
°
7¾"
8¼"
5⅛"
2⅞"
2⅞"
4¼"
3½"
6½"
9"
2"
2⅜" 2¾" 2⅜"
4⅞" 4⅞"4⅞"
30
°
2⅞"
5⅛"
2⅞"
2⅜" 2¾"
4⅞" 4⅞"
8¼"
7¾"
2⅜"
4¼"
3⅛"
2¼"
2⅜"
6⅛"
8¾"
2¾"
6¼"
2"
3⅛"
2¼"
2⅜"
6⅛"
8¾"
2¾"
6¼"
3"
2⅞"
2⅜" 2¾"
1½"
8¼"
4⅛"
7⅝"
2"
5⅜"
8⅞"
25°
3"
2⅞"
2⅜" 2¾"
8¼"
4⅛"
7⅝"
Metris E
31444xx1
31404xx1
Metris E
31440xx1
Metropol
32553xx1 / 74553xx1
32557xx1 / 74555xx1
Talis E
71748xx1
71744xx1
Talis E
71747xx1
Focus S
31733xx1
31527xx1
Focus S
31732xx1
20
°
7¾"
4⅜"
5⅜"
8¼"
1½"
2⁹⁄₁₆"/2⁹⁄₁₆" 2⁹⁄₁₆"/2⁹⁄₁₆" 2⁹⁄₁₆"/2⁹⁄₁₆"
⅜"
3"
2⅛"
1⅞"/1⅞"

7
Installation / Installation / Instalación
• 71747xx1, 32313xx1,
72415xx1, 31440xx1,
31436xx1, 31438xx1,
31732xx1
• 71748xx1, 71744xx1,
32314xx1, 32327xx1,
72419xx1, 72414xx1,
31444xx1, 31404xx1,
31446xx1, 31433xx1,
31448xx1, 31408xx1,
31733xx1, 31527xx1
• 32553xx1, 32557xx1,
74553xx1, 74555xx1
page 8
page 12
page 17
Tools Required / Outiles Utiles /
Herramientas Útiles
27 mm
22 mm 3 mm

8
English Français Español

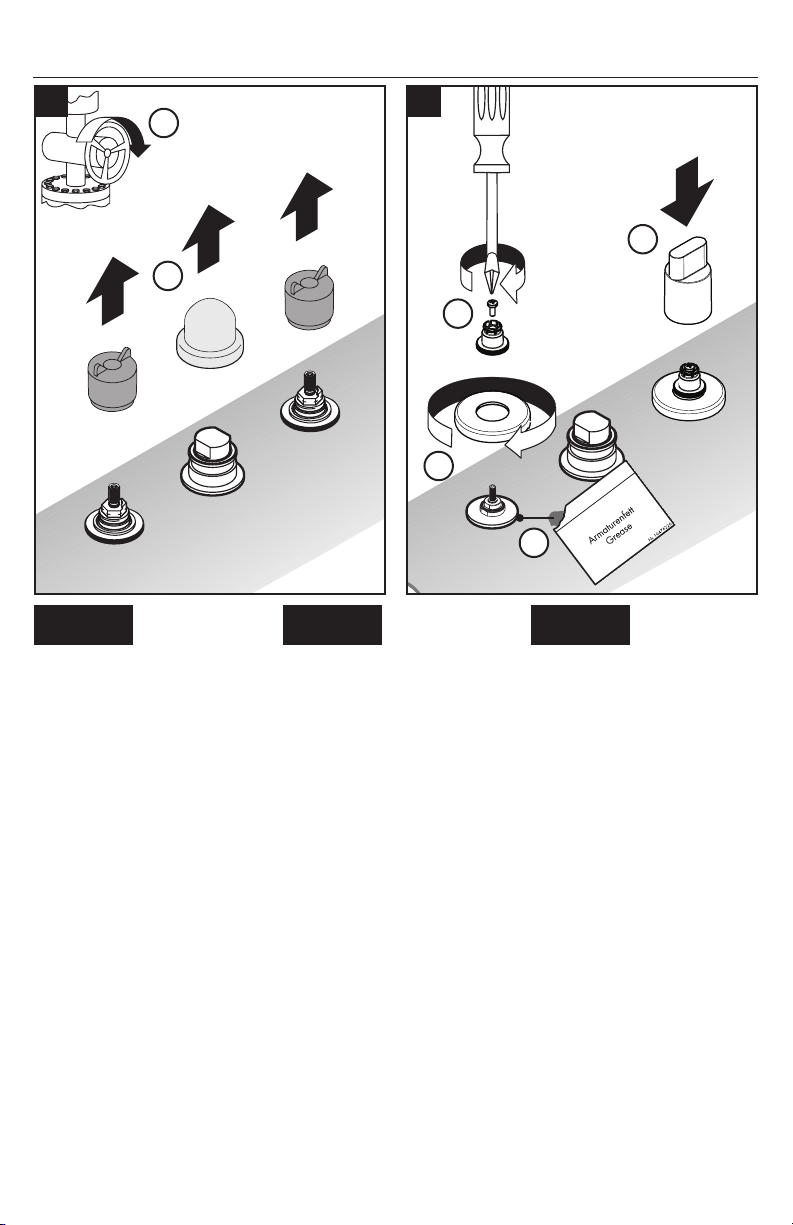

Turn the water off at the main
before beginning.
Remove the plaster shields.
Avant de commencer, fermez
l'eau à la valve principale.
Retirez les protecteurs.
Cierre el paso del agua en la
entrada del suministro antes de
comenzar.
Retire los protectores de yeso.

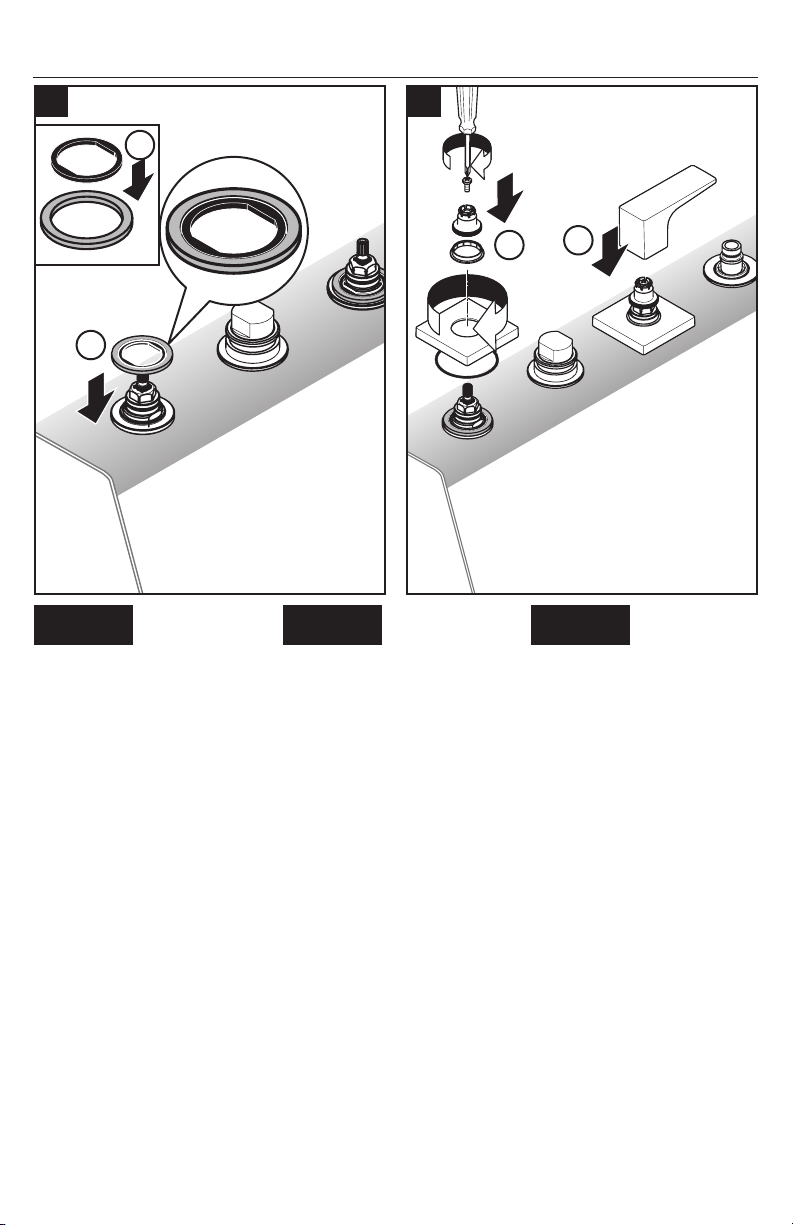

Lightly lubricate the threads
on the handle mounting plates
using white plumbers' grease.
Install the handle escutcheons.
Install the white plastic snap
connectors and the screws.
Push the handles down firmly
over the snap connectors.
Lubrifiez légèrement les filets sur
les plaques de montage en util-
isant de la graisse de plomberie
blanche.
Installez les écussons.
Installez les connecteurs de
poignée à encliqueter.
Poussez les poignées sur les
connecteurs à encliqueter.
Lubrique ligeramente las roscas
en las placas de montaje con
grasa blanca para plomería.
Instale los floróns.
Instale los conectores a presión
del mando.
Presione los mandos en los
conectores a presión.
Installation / Installation / Instalación 71747xx1, 32313xx1, 72415xx1, 31440xx1,
31436xx1, 31438xx1, 31732xx1
1
2
1
2
3
4
1 2

9
English Français Español

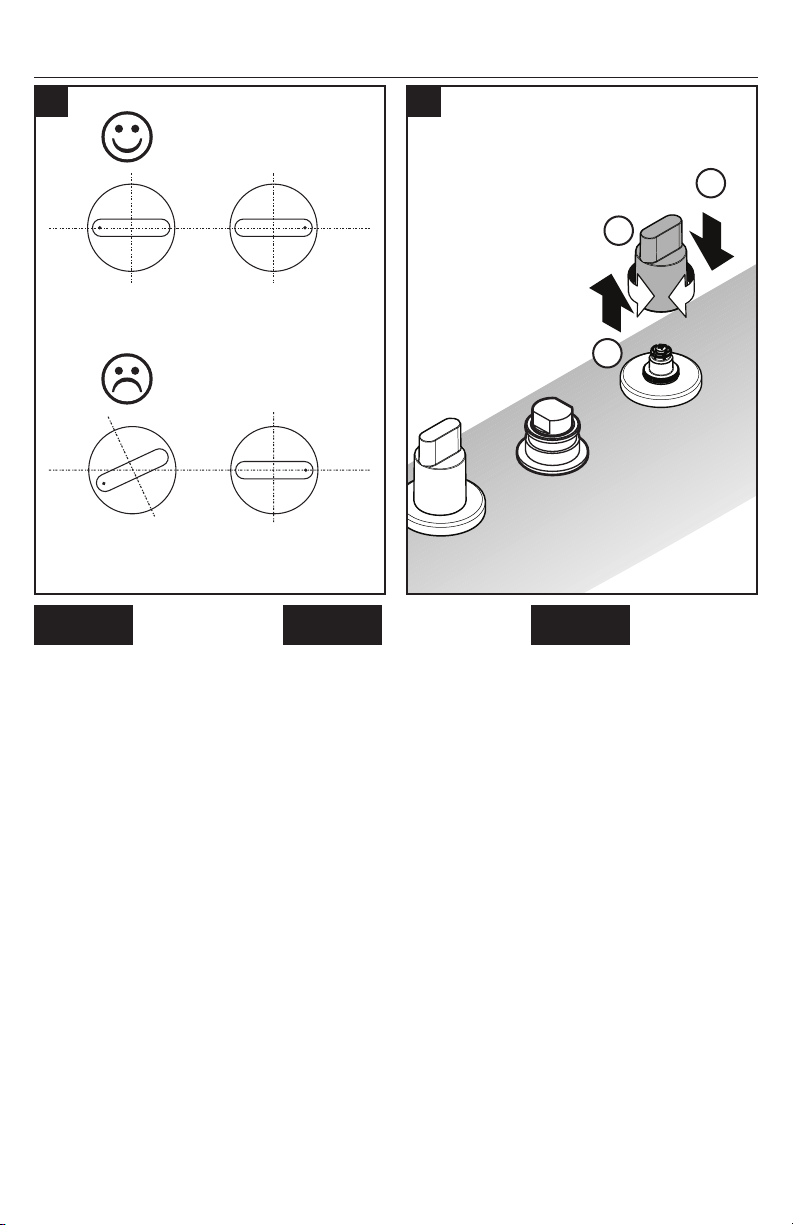

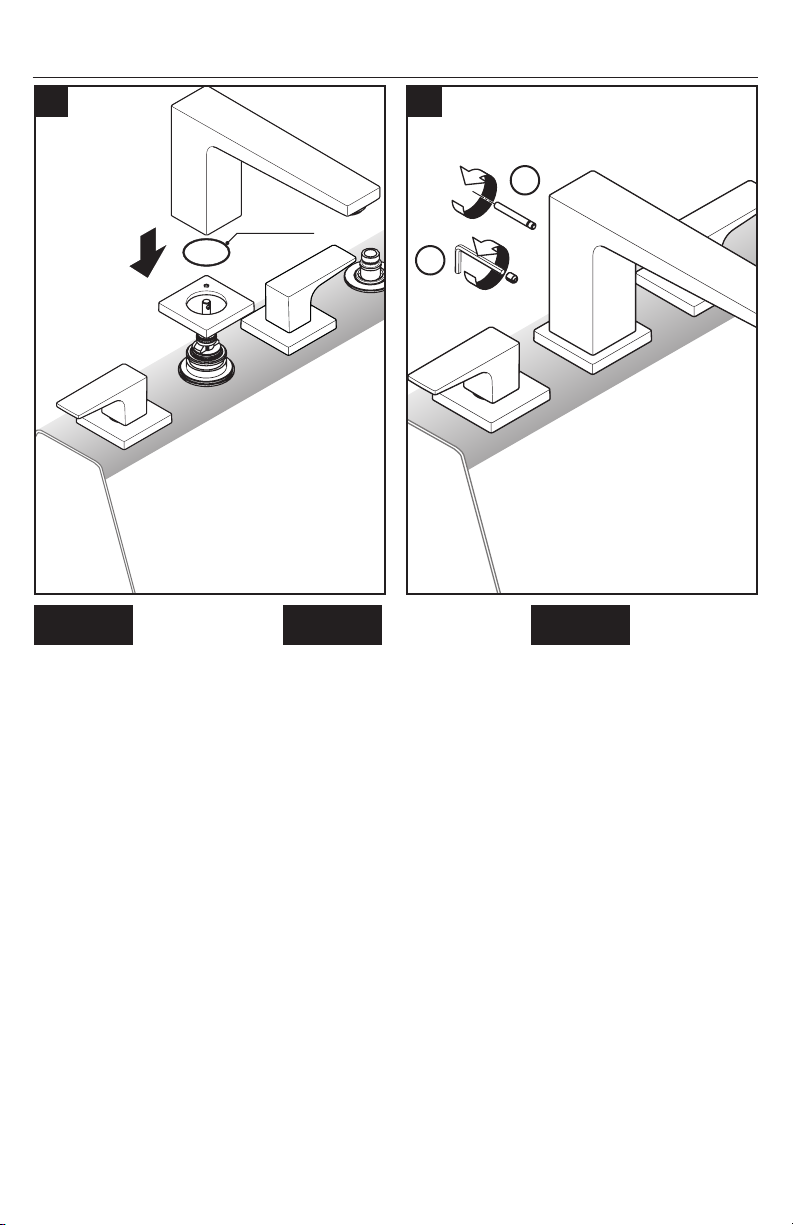

Vérifiez l’alignement des
poignées.
Inspect the alignment of the
handles. Inspeccione la alineación de los mandos.
If it is not satisfactory, remove
the handle, turn it slightly, and
reinstall.
Si l’alignement n’est pas
satisfaisant, retirez la poignée,
tournez-la légèrement, puis
réinstallez-la.
Si la alineación no es satisfac-
toria, retire el mando, gírelo
levemente y reinstálelo.
1
2
3
3 4

10
English Français Español

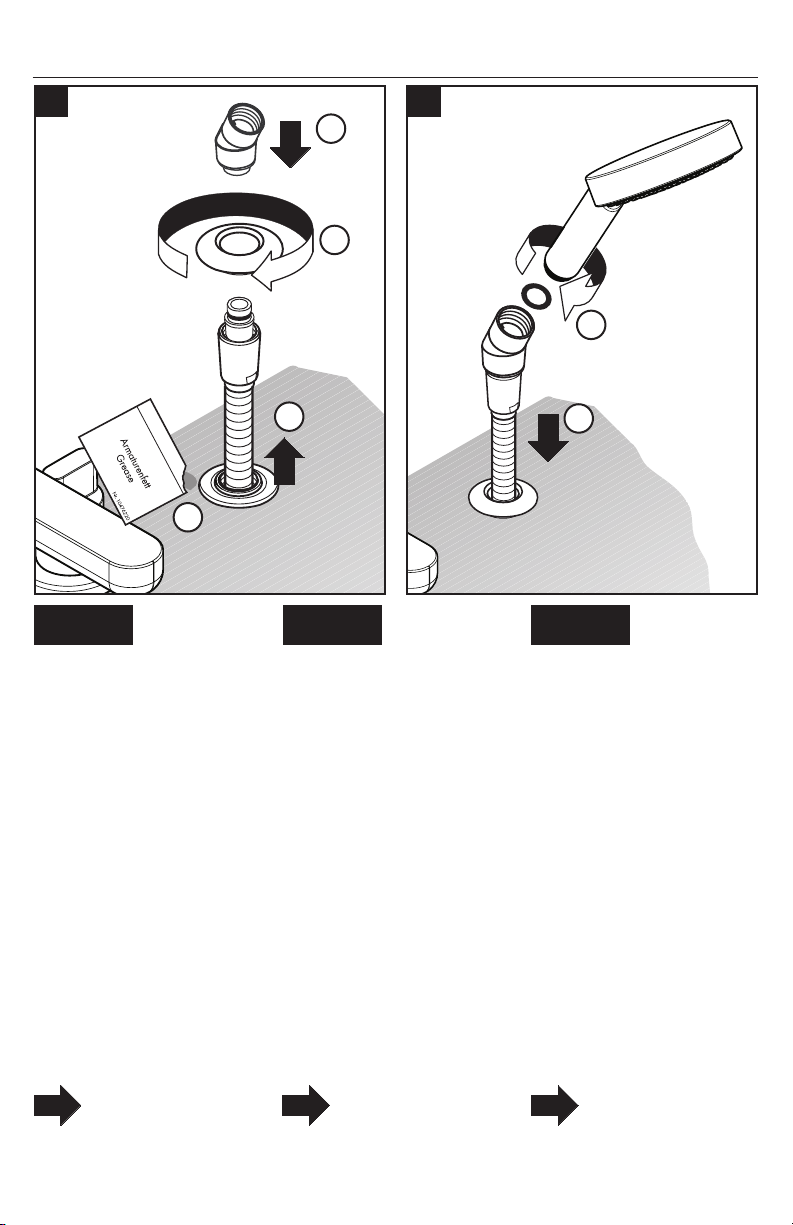

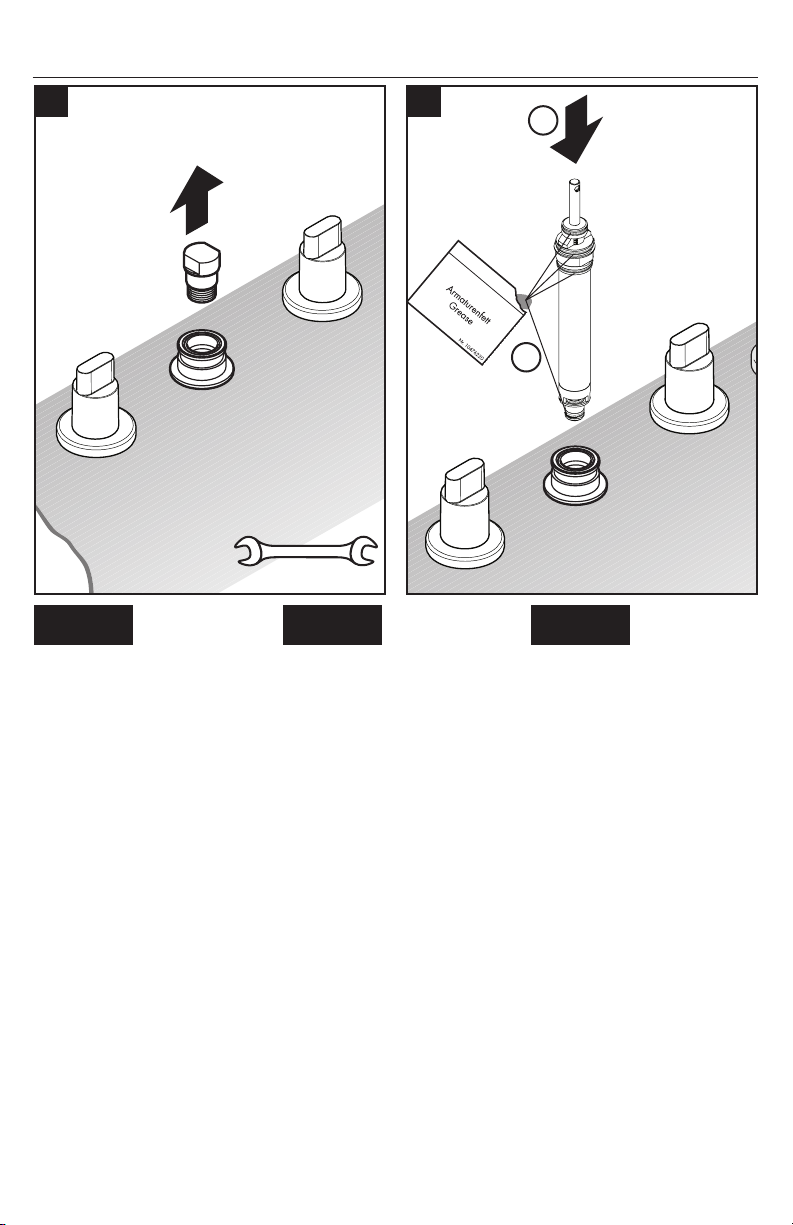

Remove the brass plug from the
tee. Retirez le bouchon du raccord en T. Retire el tapón del tubo en “T”.
Lightly lubricate the o-rings on
the sealing ring using white
grease (not included).
Push the spout sealing ring firmly
into the spout tee.
Lubrifiez les joints toriques sur la
bague d’étanchéité à l’aide de
graisse de plomberie blanche
(non comprise).
Appuyez fermement sur la ba-
gue d’étanchéité pour l’insérer
dans le raccord en T.
Lubrique los retenes anulares
en el anillo de sellado con
grasa blanca para plomería (no
incluida).
Presione el anillo de sellado
firmemente en el tubo en “T”.
27 mm
5 6
1
2

11
English Français Español
Install the spout escutcheon.
Press the spout over the spout
tee. Install and tighten the
set screw with a 3 mm Allen
wrench.
 Do not overtighten the
set screw or the o-rings
on the sealing ring will
deform, which will
cause a leak.
Installez l’écusson.
Poussez le robinet sur la bague
d’étanchéité.
Serrez la vis de pression à
l’aide d’une clé hexagonale de
3 mm.
 Ne serrez pas exces-
sivement la vis de
pression ou les joints
toriques sur la bague
d’étanchéité pour évit-
er de la déformer et de
causer une fuite.
Instale el florón.
Presione el surtidor sobre el
anillo de sellado.
Apriete el tornillo de fijación
con una llave Allen de 3 mm.
 No sobreapriete el
tornillo de fijación, o
los retenes anulares
en el anillo de sellado
se deformarán, lo
que provocará una
pérdida.
page 22 page 22 página 22
3 mm
7
1
2
3

12
English Français Español
Turn the water off at the main
before beginning.
Remove the plaster shields.
Avant de commencer, fermez
l'eau à la valve principale.
Retirez les protecteurs.
Cierre el paso del agua en la
entrada del suministro antes de
comenzar.
Retire los protectores de yeso.
Lightly lubricate the threads
on the handle mounting plates
using white plumbers' grease.
Install the handle escutcheons.
Install the white plastic snap
connectors and the screws.
Push the handles down firmly
over the snap connectors.
Lubrifiez légèrement les filets sur
les plaques de montage en util-
isant de la graisse de plomberie
blanche.
Installez les écussons.
Installez les connecteurs de
poignée à encliqueter.
Poussez les poignées sur les
connecteurs à encliqueter.
Lubrique ligeramente las roscas
en las placas de montaje con
grasa blanca para plomería.
Instale los floróns.
Instale los conectores a presión
del mando.
Presione los mandos en los
conectores a presión.
71748xx1, 32314xx1, 72419xx1, 31444xx1,
31446xx1, 31448xx1, 31733xx1
Installation / Installation / Instalación
1 2
1
2
1
2
3
4

13
English Français Español
Vérifiez l’alignement des
poignées.
Inspect the alignment of the
handles. Inspeccione la alineación de los mandos.
If it is not satisfactory, remove
the handle, turn it slightly, and
reinstall.
Si l’alignement n’est pas
satisfaisant, retirez la poignée,
tournez-la légèrement, puis
réinstallez-la.
Si la alineación no es satisfac-
toria, retire el mando, gírelo
levemente y reinstálelo.
43
1
23

14
English Français Español
Remove the brass plug from the
tee. Retirez le bouchon du raccord en T. Retire el tapón del tubo en “T”.
Lightly lubricate the diverter
o-rings using white grease (not
included).
Press the diverter assembly
firmly into the spout tee until it is
fully seated.
Lubrifiez les joints toriques
du dispositif de dérivation à
l’aide de graisse de plomberie
blanche (non comprise).
Appuyez fermement sur l’assem-
blage du dispositif de dérivation
pour l’insérer dans le raccord
en T.
Lubrique los retenes anulares
del distribuidor con grasa blan-
ca para plomería (no incluida).
Presione el conjunto del dis-
tribuidor firmemente en el tubo
en “T”.
27 mm
5 6
1
2

15
English Français Español
Install the spout escutcheon.
Firmly press the spout over the
tee and diverter. Tighten the set
screw with the included 3 mm
Allen wrench.
 Do not overtighten the
screw.
Install the pull rod.
Remove the plaster shield from
the handshower holder.
Installez l’écusson.
Poussez le robinet sur le disposi-
tif de dérivation. Serrez la vis
de pression à l’aide d’une clé
hexagonale de 3 mm.
 Ne serrez pas exces-
sivement la vis.
Installez la tige d’entraînement.
Retirez le protecteur du support
de douchette.
Instale el florón.
Presione el surtidor sobre el
distribuidor. Apriete el tornillo
de fijación con una llave Allen
de 3 mm.
 No sobreapriete el
tornillo de fijación.
Instale el tirador.
Retire el protector de yeso del
soporte de la teleducha.
Install the check valve in the el-
bow, with the arrow pointing in
the direction of the water flow.
Installez le clapet anti-retour
dans le coude de la douchette.
La flèche doit pointer en direc-
tion de l’écoulement d’eau.
Instale la válvula antirretorno
en el codo de la teleducha. La
flecha debe apuntar en la direc-
ción del caudal de agua.
1
2
3
7 8
3 mm

16
English Français Español
Lightly lubricate the threads on
the handle mounting plate using
white plumbers' grease.
Pull out on the handshower
hose.
Screw the handshower holder
escutcheon into place.
Install the elbow.
Lubrifiez légèrement les filets sur
le plaque de montage en util-
isant de la graisse de plomberie
blanche.
Tirez sur l’extrémité du tuyau
pour l’éloigner du support.
Installez l’écusson.
Installez le coude.
Lubrique ligeramente las roscas
en la placa de montaje con
grasa blanca para plomería.
Tire el extremo de la manguera
hacia afuera del soporte.
Instale el florón.
Instale el codo.
Place the screen washer in the
elbow. Screw the handshower
into the elbow.
Guide the handshower into the
holder.
Installez le tamis dans le coude.
Installez la douchette.
Guidez la douchette dans le
support.
Instale la arandela de filtro en
el codo.
Instale la teleducha.
Guíe la teleducha en el soporte.
page 22 page 22 página 22
1
2
3
4
1
2
109

17
English Français Español
Installation / Installation / Instalación 32553xx1, 74553xx1

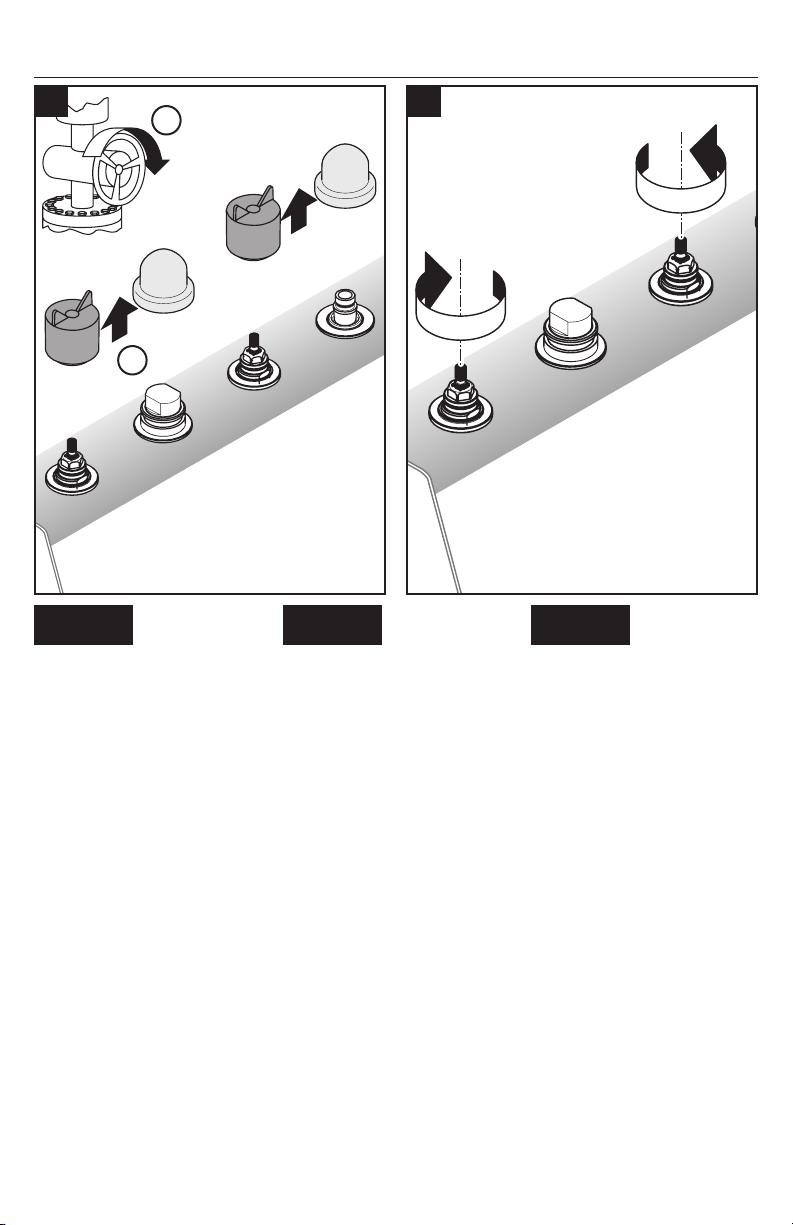

Turn the water off at the main.
Remove the plaster shields.
Avant de commencer, fermez
l’eau à la valve principale.
Retirez les protecteurs.
Cierre el paso del agua en la
entrada del suministro antes de
comenzar.
Retire los protectores de yeso.
Close the valves.
Lightly lubricate the threads
on the handle mounting plates
using white plumbers’ grease.
Fermez les robinets.
Lubrifiez légèrement les filets sur
les plaques de montage en util-
isant de la graisse de plomberie
blanche.
Cierre las válvulas.
Lubrique ligeramente las roscas
en las placas de montaje con
grasa blanca para plomería.
1
2
1 2

18
English Français Español
Push the shaped gasket into the
sealing ring.
Push the gasket and sealing ring
over the valve.
Installez les écussons, les ba-
gues du coleur, et les connect-
eurs de poignée à encliqueter.
Poussez les poignées sur les
connecteurs à encliqueter.
Instale los floróns y los anillos
rojo y azul.
Instale los conectores a presión
de la manija.
Presione las manijas en los
conectores a presión.
Install the handle escutch-
eons, color rings, and snap
connectors.
Push the handles firmly over the
snap connectors.
Poussez le joint en forme dans
la bague d’étanchéité.
Poussez le joint et bague
d’étanchéité sur le robinet.
Empuje la junta modelada en
la junta.
Empuje la junta y anillo de
sellado a través de la válvula.
1.3 ft-lb
(1.8 Nm)
1
2
12
3 4

19
English Français Español
Remove the plug from the spout
tee. Retirez le bouchon du raccord en T. Retire el tapón del tubo en “T”.
Lightly grease the o-rings on the
diverter with white plumbers’
grease.
Push the diverter firmly into the
tee.
Lubrifiez les joints toriques
du dispositif de dérivation à
l’aide de graisse de plomberie
blanche (non comprise).
Appuyez fermement sur l’assem-
blage du dispositif de dérivation
pour l’insérer dans le raccord
en T.
Lubrique los retenes anulares
del distribuidor con grasa
blanca para plomería (no
incluida).
Presione el conjunto del dis-
tribuidor firmemente en el tubo
en “T”.
27 mm
1
2
5 6

20
English Français Español
Install the escutcheon and spout.
Tighten the screw using a 3 mm
Allen wrench.
 Over-tightening the
screw may cause a
leak.
Install the diverter rod.
Installez l’écusson et le robinet.
Serrez la vis de pression à
l’aide d’une clé hexagonale de
3 mm.
 Ne serrez pas exces-
sivement la vis de
pression ou les joints
toriques sur le disposi-
tif de dérivation pour
éviter de le déformer
et de causer une fuite.
Installez la tige d’entraînement.
Instale el florón.
Presione el surtidor sobre el
distribuidor. Apriete el tornillo
de fijación con una llave Allen
de 3 mm.
 No sobreapriete el tor-
nillo de fijación, o los
retenes anulares en el
distribuidor se defor-
marán, lo que provo-
cará una pérdida.
Instale el tirador.
(41x1.5)
3 mm
3 ft-lb
4 Nm
7 8
1
2
