Hans Grohe Focus E2 31930000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30 Focus E²
31931000
Focus E²
31930000

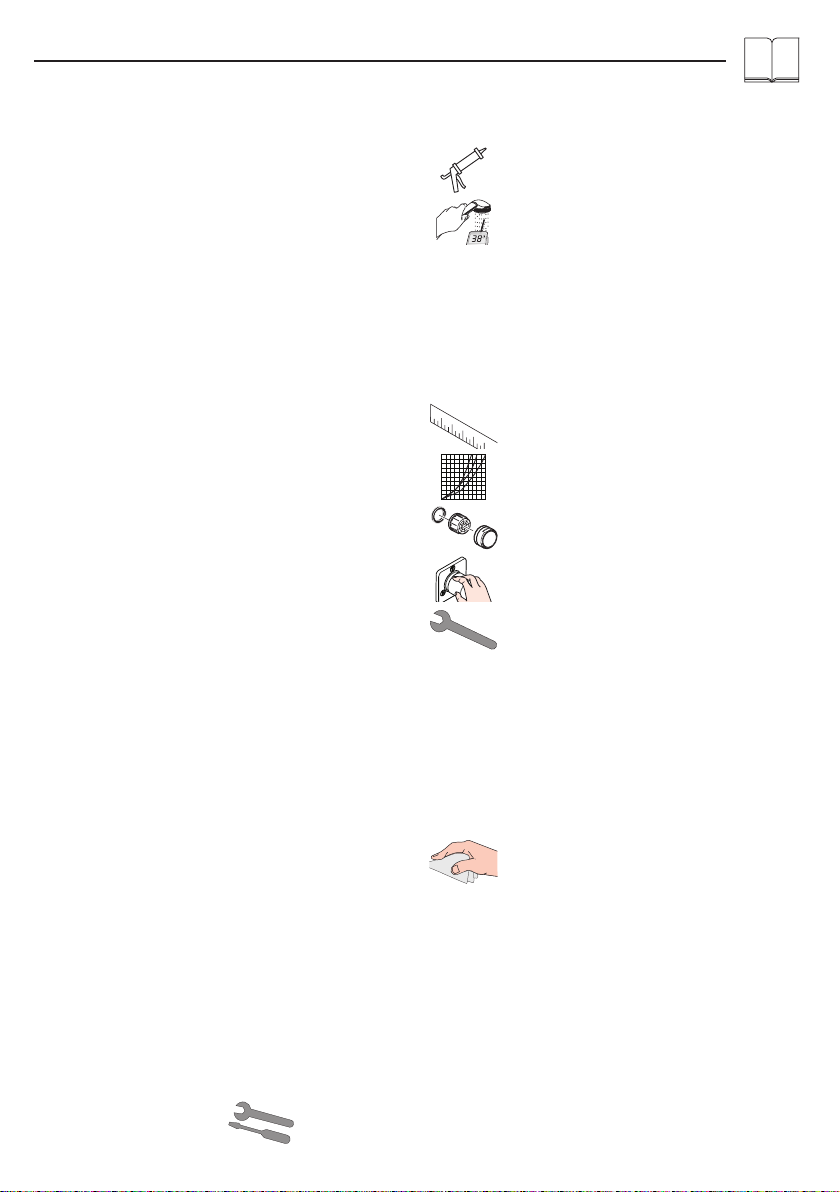

Montage siehe Seite 31
Reinigung (siehe beiliegende
Broschüre)
Wartung Rückflussverhinderer
(siehe Seite 36)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
Bedienung (siehe Seite 35)
Serviceteile (siehe Seite 34)
Durchflussdiagramm
(siehe Seite 33)
Maße (siehe Seite 33)
Justierung (siehe Seite 32)
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 32. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Hansgrohe Armaturen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn der
Fließdruck mindestens 0,15 MPa beträgt.
• Um die Anschluss-Schläuche überprüfen zu können,
muss eine Revisionsöffnung vorhanden sein.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Eigensicher gegen Rückfließen
Deutsch
2

Montage voir page 31
Nettoyage (voir la brochure ci-
jointe)
Entretien clapet anti-retour
(voir page 36)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Instructions de service (voir page
35)
Pièces détachées (voir pages 34)
Diagramme du débit
(voir page 33)
Dimensions (voir page 33)
Etalonnage (see page 32)
Mitigeur avec limitation de la température:
consulter la page 32 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
6Il est conseillé d’équilibrer les pressions de l’eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Les mitigeurs Hansgrohe fonctionnent également
en association à des chauffe-eau à commande
hydraulique ou thermique à condition que la pression
soit au minimum de 0,15 MPa.
• Pour des travaux d’entretien prévoir obligatoirement
une trappe de visite.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Avec dispositif anti-retour
Français
3

Assembly see page 31
Cleaning (see enclosed brochure)
Maintenance non return valve
(see page 36)
The non return valves must be checked
regularly according to DIN EN 1717
in accordance with national or regional
regulations (at least once a year).
Operation (see page 35)
Spare parts (see page 34)
Flow diagram
(see page 33)
Dimensions (see page 33)
Adjustment (see page 32)
To adjust the hot water limiter on single lever
mixers, please see page 32. No adjustment
is necessary when using a continuous flow
water heater.
Do not use silicone containing acetic acid!
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous
flow heaters if the flow pressure is at least 0,15 MPa.
• There must be an access door for maintenace.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
anti-pollution function
English
4

Montaggio vedi pagg. 31
Pulitura (vedi il prospetto accluso)
Manutenzione valvola
antiriflusso
(vedi pagg. 36)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all’anno).
Procedura (vedi pagg. 35)
Parti di ricambio (vedi pagg. 34)
Diagramma flusso
(vedi pagg. 33)
Ingombri (vedi pagg. 33)
Taratura (vedi pagg. 32)
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 32. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell’acqua fredda e dell’acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione di flusso è
almeno di 0,15 MPa.
• è necessaria un accesso di ispezione per la
manutenzione.
Dati tecnici
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Sicurezza antiriflusso
Italiano
5

Montaje ver página 31
Limpiar (ver el folleto adjunto)
Mantenimiento Válvula
antirretorno
(ver página 36)
Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Manejo (ver página 35)
Repuestos (ver página 34)
Diagrama de circulación
(ver página 33)
Dimensiones (ver página 33)
Ajuste (ver página 32)
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 32. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
• ¡ Para mantenimiento tiene que haber un registro!
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Seguro contra el retorno
Español
6

Montage zie blz. 31
Reinigen (zie bijgevoegde
brochure)
Onderhoud terugslagklep
(zie blz. 36)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
Bediening (zie blz. 35)
Service onderdelen (zie blz. 34)
Doorstroomdiagram
(zie blz. 33)
Maten (zie blz. 33)
Instellen (zie blz. 32)
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 32. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
• Voor eventuele reparatiewerkzaamheden moet een
revisieluik zijn aangebracht.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Beveiligd tegen terugstromen
Nederlands
7

Montering se s. 31
Rengøring (se venligst den vedlagte
brochure)
Service Kontraventil
(se s. 36)
Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i
overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om
året).
Bediening (se s. 35)
Reservedele (se s. 34)
Gennemstrømningsdiagram
(se s. 33)
Målene (se s. 33)
Forindstilling (se s. 32)
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 32. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
• For at kunne servicere armaturet, skal der laves en
inspektionslem.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Med indbygget kontraventil
Dansk
8

Montagem ver página 31
Limpeza (consultar a seguinte
brochura)
Manutenção Válvula anti-
retorno
(ver página 36)
As válvulas anti-retorno devem ser
verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Funcionamento (ver página 35)
Peças de substituição (ver página
34)
Fluxograma
(ver página 33)
Medidas (ver página 33)
Afinação (ver página 32)
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 32). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
• Tem que ter um painel de acesso para manutenção.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Função anti-retorno e anti-vácuo
Português
9

Montaż patrz strona 31
Czyszczenie (patrz dołączona
broszura)
Konserwacja Zabezpieczenie
przed przepływem zwrotnym
(patrz strona 36)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN
1717 i miejscowymi przepisami, musi być
kontrolowane (DIN 1988, raz w roku).
Obsługa (patrz strona 35)
Części serwisowe (patrz strona
34)
Schemat przepływu
(patrz strona 33)
Wymiary (patrz strona 33)
Ustawianie (patrz strona 32)
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 32. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
• Aby móc sprawdzić węże przyłączeniowe, musi
istnieć otwór rewizyjny.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Samoistnie zabezpieczony przed przepływem zwrotnym
Polski
10
