Montageanleitung
Mediano II
14914000

2
SW 19 mm
SW 11 mm
DIN 4109
P-IX 9868/IA

3
Montage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
6
5
1
2
3
4
1.1
7
8
9
10

4
Montage
Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden!
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Spültisch einset-
zen.
3. Große Kunststoffplatte, Gleitscheibe, Unter-
lagscheibe und Bundmutter über den Gewin-
destutzen schieben und Bundmutter von Hand
andrehen. Falls nicht genügend Platz vorhanden
ist, kann die große Kunststoffplatte weggelassen
werden.
4. Schlitzschrauben festziehen.
5. Anschlussschläuche an Eckventile anschließen;
kalt rechts - warm links.
Große Druckunterschiede zwischen den Kalt- und Warm-
wasseranschlüssen müssen ausgeglichen werden.
Bedienung
Durch Anheben des Griffes wird der Mischer geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Durchflussleistung: 13l/min 0,3 MPa
Prüfzeichen: P-IX 9868/IA
SVGW
DVGW
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden wenn der Fließdruck
mindestens 0,15 MPa beträgt.

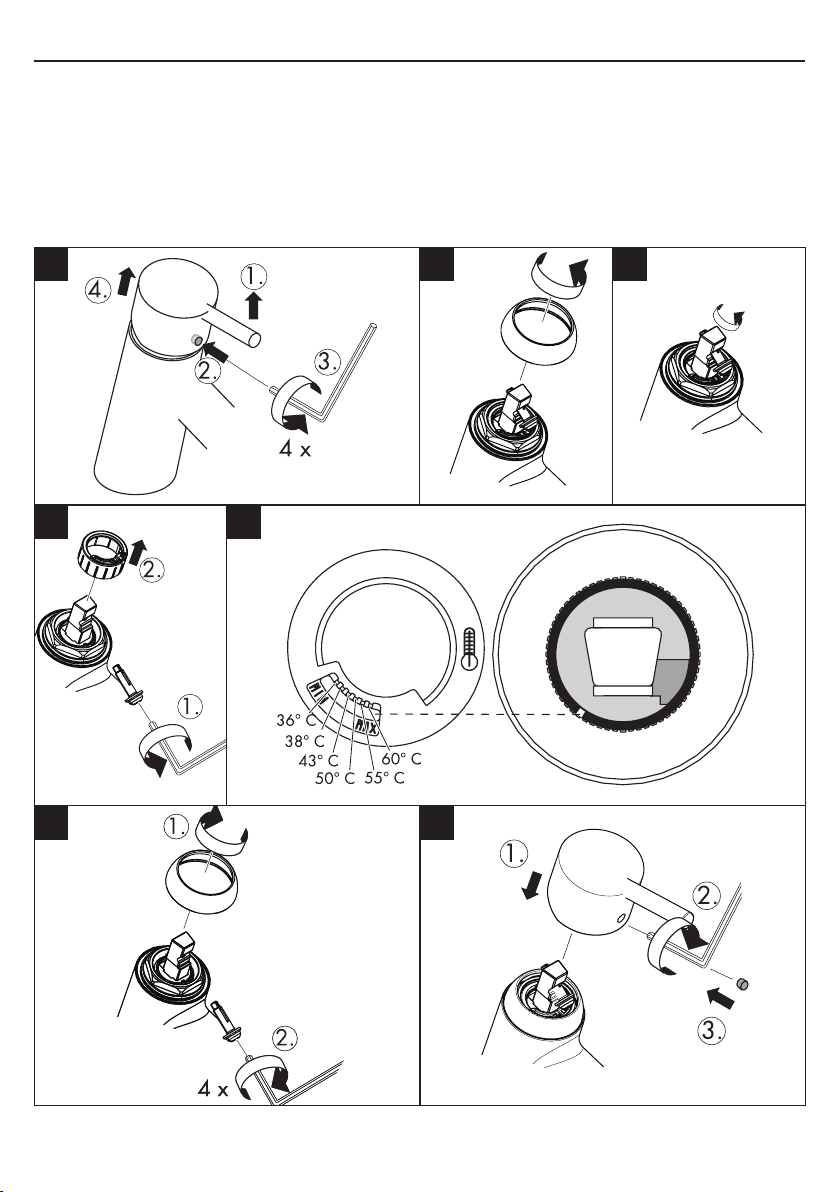

Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 13.
In Verbindung mit Durchlauferhitzern ist eine Warm-
wassersperre nicht notwendig.
Deutsch
Serviceteile (siehe Seite 3)
1 Griff 97442000
1.1 Griffstopfen 94186000
2 Kappe 96391000
3 Mutter 94194000
4 Kartusche kpl. 92730000
5 Luftsprudler 13913000
6 Schaftbefestigung 95049000
7 Anschlussschlauch 900 mm 98758000
8 Dichtungsset 96529000
9 Gleitring 97548000
10 Befestigungsteil 97523000

5
Montage
Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables!
1. Purger les conduites d'alimentation.
2.
Placer le mitigeur avec le joint caoutchouc sur l'évier.
3. Placer dans l'ordre sur le mitigeur, sous l'évier:
la grande plaque de fixation, le joint fibre, la
rondelle et l'écrou de serrage. En cas de man-
que de place, utiliser le joint fibre, la rondelle
et l'écrou de serrage. Serrer l'écrou à la main.
4. Bloquer les vis.
5. Branchement impératif par robinet d'arrêt et
d'équerre ou par raccord avec bague de serrage
en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou appuyant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temp. maximum d'eau chaude: 80° C
Température recommandée: 65° C
Débit: 13 l/min à 0,3 MPa
Claasification accoustique et débit:ACS
SVGW
LesmitigeursmonocommandesHansgrohefonctionnent
également en association à des chauffe-eau à com-
mande hydraulique ou thermique à condition que la
pression soit au minimum de 0,15 MPa.
Mitigeur avec limitation de la température: pour le
réglrage voir page 13.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Français
Pièces détachées (voir pages 3)
1 étrier de commande 97442000
1.1 cache vis 94186000
2 capot sphérique 96391000
3 écrou 94194000
4 cartouche cpl. 92730000
5 aérateur cpl. 13913000
6 fixation cpl. 95049000
7 flexible d'alimentation 900 mm 98758000
8 set de joint plat 96529000
9 anneau plastique 97548000
10 elément de fixation 97523000

6
Assembly
Attention! The fitting must be installed, flushed and
tested after the valid norms!!
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the sink.
3. Sliptheplasticwasher, theslidewasher,themetall
washer and collar over the hoses and threaded
base and tighten the collar nut by hand. If there
is not enough space, please use only the slide
washer and the metal washer without the plastic
washer.
4. Tighten screws.
5. Connect the supply pipes to the isolation valves;
cold right - hot left.
The hot and cold water supply's should be of equal
pressures.
Operation
The mixer is activated by lifting the lever handle.
Turning to the left = warmer water,
turning to the right = cooler water.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Rate of flow:
13 l/min 0,3 MPa
Hansgrohe single lever mixers can be used toge-
ther with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 0,15 MPa.
To adjust the hot water limiter on single lever mixers,
please see page 13.
No adjustment is necessary when using a continuous
flow water heater.
English
Spare parts (see page 3)
1 handle 97442000
1.1 screw cover 94186000
2 flange 96391000
3 nut 94194000
4 cartridge cpl. 92730000
5 aerator cpl. 13913000
6 fixing set 95049000
7 connection hose 900 mm 98758000
8 sealing set 96529000
9 lever collar 97548000
10 support 97523000

7
Montaggio
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate!
1. Lavare bene le tubazioni di alimentazione.
2. Inserire il rubinetto con spessore ne lavabo.
3. Inserire la placca sotto lavello in plasticam,
l'anello di protezione e la placca sotto lavello ed
avvitare a mano la ghiera di fissagio sul corpo
filettato del miscelatore.Se non si ha abbastanza
spazio é necessario usare l'anello di protezione
e la placca sotto lavello.
4. Avvitare bene le viti con intaglio.
5. Collegare i flessibili ai rubinetti a squadra sotto
lavello; freddo a destra - caldo a sinistra.
Attenzione!
Compensare le differenze di pressione tra i collega-
menti dell'acqua fredda e dell'acqua calda.
Uso
Il miscelatore si apre sollevando la maniglia a
forma di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Potenza di erogazione: 13 l/min 0,3 MPa
Segno di verifica SVGW
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di flusso
è almeno di 0,15 MPa.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pagina
13. In combinazione con le caldaie istantanee,
il limitatore di erogazione di acqua calda non è
necessario.
Italiano
Parti di ricambio (vedi pagg. 3)
1 maniglia 97442000
1.1 tappino 94186000
2 sappuccio 96391000
3 dado 94194000
4 cartuccia compl. 92730000
5 rompigetto 13913000
6 set di fissaggio 95049000
7 raccordo flessibile 900 mm 98758000
8 set di guarnizioni 96529000
9 anello a collare 97548000
10 elementi di supporto 97523000

8
Montaje
¡ATENCION! El grifo tiene que ser instalado, pro-
bado y testado, según las normas en vigor.
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el fregadero junto con el
elemento intermedio de goma.
Subir arandela grande, la junta, arandela pe-
guena y la tuerca y enroscarla manualmente.
3. Si hubiera poco espacio, colocar la junta,
arandela peguena y la tuerca y enroscarla
manualmente.
4. Fijar los tornillos.
5. Conectar los tubos de conexión;
a la derecha frio - a la izquierda caliente.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla
hacia arriba.
Vuelta hacia la izquierda = agua caliente,
vuelta hacia la derecha = agua fría.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente:65° C
Caudal máximo:
13 l/min 0,3 MPa
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que
sean manejados de manera hidráulica o térmica,
siempre que la presión del caudal ascienda a un
mínimo de 0,15 MPa.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 13.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Español
Repuestos (ver página 3)
1 Mando 97442000
1.1 Tapón 94186000
2 Florón 96391000
3 Tuerca 94194000
4 Cartucho 92730000
5 Aireador completo 13913000
6 Set de fijación completo 95049000
7 Tubo de conexión flexible 900 mm 98758000
8 Junta 96529000
9 Arandela 97548000
10 Fijación 97523000

9
Montage
Attentie! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren!
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de gootsteen mon-
teren.
3. Kunststof plaat, fiberring, onderlegring wartel
over het schroefdraad en slang schuiven en de
wartel handvast aandraaien. Bij weinig ruimte
fiberring en onderlegring gebruiken.
4. Beide schroeven aandraaien.
5. Aansluitslangen aan hoekstopkranen aansluiten.
Links = warm water, rechts = koud water.
Grote drukverschillen tussen de koud- en warm wa-
teraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep word de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit: 13 l/min 0,3 MPa
Keurmerk KIWA
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 13.
In kombinatie met geisers is een warmwaterbegren-
zing niet noodzakelijk.
Nederlands
Service onderdelen (zie pag. 3)
1 greep 97442000
1.1 greepstopje 94186000
2 afdekkap 96391000
3 moer 94194000
4 kardoes kompl. 92730000
5 mousseur kompl. 13913000
6 schachtbevestigingsset kompl. 95049000
7 aansluitslang 900 mm 98758000
8 dichtingsset 96529000
9 stelring 97548000
10 bevestigingsmateriaal 97523000

10
Montering
Advarsel! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
1. Skyl tilførselsledningerne grundigt.
2. Montér armaturet i servanten med mellem-
lagsskive.
3. Den store underlagsskive, fiberskive og den
underlagsskive samt monteringsmøtrik fast-
spændes med hånden på gevindstutsen. Hvis
der ikke er plads nok, anvendes fiberskive og
den underlagsskive.
4. Stram skruerne.
5.
Tilslutingsslangerne tilsluttes, koldt højre, varmt venstre.
Stor trykforskel mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve bøjlegrebet åbnes for vandet.
Drejning til venstre = varmt vand,
drejning til højre = koldt vand.
Tekniske Data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemp.: 65° C
Gennemstrømnigskapacitet: 13 l/min 0,3 MPa
Hansgrohe et-grebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa.
Et-grebsarmaturer med varmtvandsbegrænsning,
justering se side 13.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Dansk
Reservedele (se s. 3)
1 Greb 97442000
1.1 Dækknap til greb 94186000
2 Dækskive 96391000
3 Møtrik 94194000
4 Indmat 92730000
5 Perlator kpl. 13913000
6 Festedel 95049000
7 Tilslutningsslange 900 mm 98758000
8 Pakningssæt 96529000
9 Styrering 97548000
10 Befæstigel 97523000

11
Montagem
Atenção! A misturadora deve ser instalada, purgada
e testada de acordo com as normas em vigor!
1. Purgar bem as tubagens de alimentação de
água.
2. Coloque a misturadora com o vedante, em
posição, no lavaloiçã.
3. Enfie o vedante grande, pelo menos o vedante
pequeno e a porca também sobre o tubo flexível
e a base roscada e aperte a porca à mão (se
não houver espaço, pelo menos o vedante
pequeno).
4. Apertar os parafusos de fixação.
5. Ligar os tubos de alimentação da misturadora
às torneiras de esquadria.
Fria à direita - quente à esquerda.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente,
rodar para a direita = água fria
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de funcionamento
recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temperatura água quente
recomendada: 65° C
Caudal: 13 l/min 0,3 MPa
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de
controlo térmico ou hidráulico) desde que a pressão
de utilização seja, no minimo, de 0,15 MPa.
Misturadoramomocomandoequipadacomlimitador
de temperatura (vide pàg.13).
Não se aplica quando são utilizados esquentadores
instantâneos.
Português
Peças de substituição (ver página 3)
1 Manípulo 97442000
1.1 Tampão 94186000
2 Espelho 96391000
3 Porca 94194000
4 Cartucho (completo) 92730000
5 Emulsor 13913000
6 Porca de fixação 95049000
7 Tubo flexível 900 mm 98758000
8 Vedante 96529000
9 Oring anti-derrapante 97548000
10 Peça de fixação 97523000

12
Polski
Montaż
Uwaga! Armatura musi być zamontowana,
przepłukana i wypróbowana według obowiązujących
norm!
1. Przepłukać instalację.
2. Armaturę wraz z wkładką środkową umieścić
w zlewozmywaku.
3. Od spodu włożyć podkładkę gumową i metalową,
nakręcić ręcznie nakrętkę mocującą.
Jeżeli nie dysponujemy wystarczającą ilością
miejsca, płyta może zostać zdjęta.
4. Dokręcić śruby kontrujące.
5. Podłączyć wężyki do zaworków kątowych, zim-
na woda-prawa strona, ciepła-lewa strona.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Obsługa
Przez skierowanie uchwytu mieszacza do góry
następuje jego uruchomienie.
Obrót uchwytu w lewo = woda cieplejsza.
Obrót uchwytu w prawo = woda zimniejsza.
Dane techniczne
Ciśnienie max.: max. 1 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Maksymalna temperatura
wody gorącej: max. 80° C
Zalecana temperatura
wody gorącej: 65° C
Przepływ przy 0,3 MPa: ok. 3 l/min
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrzewa-
czami wody, sterowanymi hydraulicznie i termicznie, jeśli
ciśnienie wody wynosi min. 0,15 MPa.
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 13.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
Części serwisowe (patrz strona 3)
1 Uchwyt 97442000
1.1 Korek maskujący 94186000
2 Osłona 96391000
3 Nakrętka 94194000
4 Wkład kpl. 92730000
5 Napowietrzacz (perlator) 13913000
6 Mocowanie 95049000
7 Wąż przyłączeniowy 900 mm 98758000
8 Zestaw uszczelek 96529000
9 Dystansowy 97548000
10 Mocujący 97523000

13
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d'eau chaude: Température d'eau chaude 60°C, Température d'eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, ow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrćnsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressăo 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.
21 3
4 5
6 7

14

15

16 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
11/2008 9.05187.03
