Hans Grohe Metris Classic 31075 Series User manual

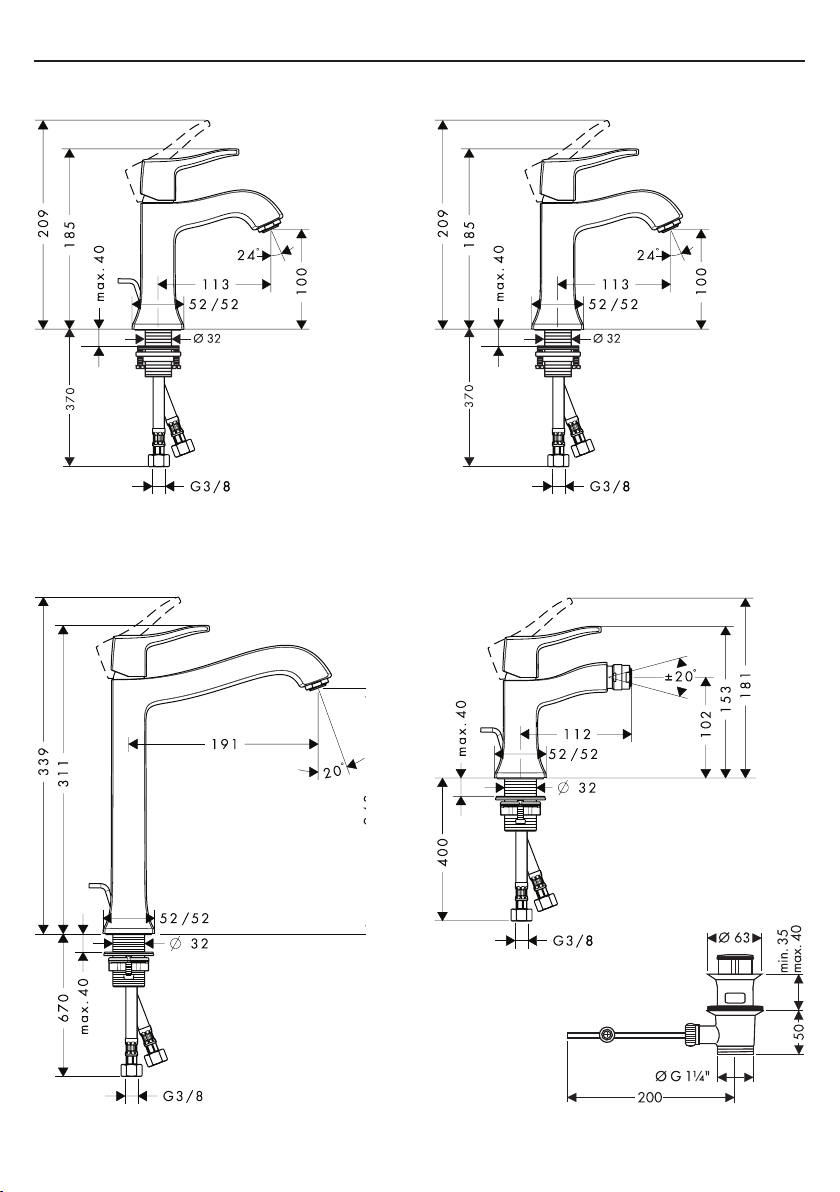

Metris Classic
31078XXX
Metris Classic
31075XXX
31077XXX
Metris Classic
31275XXX
Montageanleitung


Metris Classic 31077XXXMetris Classic 31075XXX
Metris Classic 31078XXX Metris Classic 31275XXX
94139XXX


31291XXX
96338000
96657XXX
13961000
98863XXX
98864000
97685000
98866000
98865000
97206000 (450 mm)
98696000 (900 mm)
13912XXX
95140000
Serviceteile / Pièces détachées / Spare parts / Parti di ricambio / Repuestos / Service
onderdelen / Reservedele / Peças de substituição / Części serwisowe / Servisní díly / Servisné
diely / 备用零件 / Κомплеκт / Tartozékok / Varaosat / Reservdelar / Atsarginės dalys /
Rezervni djelovi / Yedek Parçalar / Piese de schimb / Ανταλλακτικά / قطع الغيار / Rezervni deli /
Varuosad / Rezerves daļas / Rezervni delovi / Servicedeler / Сервизни части / Pjesët e servisit
XXX = Farbcodierung / Couleurs / Colors/
Trattamento / Acabados / Kleuren / Overf-
lade / Acabamentos / Kody kolorów /
Kód povrchové úpravy / Farebné
označenie / 颜色代码 / Цветная
кодировка / Színkódolás / Värikoodaus
/ Färgkodning / Spalvos / Boje / Renkler
/ Coduri de culori / Χρώματα / الألوان /
Barve / Värvid / Krāsu kodi / Oznake boja
/ Fargekode / Цветово кодиране /
Kodimi me anë të ngjyrave
000 = chrom / chromé / chrome plated /
cromato / cromado / verchroomd / Krom
/ cromado / chróm / 镀铬 / хром / króm
/ kromi / krom / crom / Επιχρωμιωμένο /
كروم / kroom / hroma / hrom / хром
820 = brushed nickel / nikiel szorowany / 镍
拉丝 / harjattu nikkeli / borstad nickel /
nichel mat / νίκελ ματ / نيكل مُفرّش /
børstet nikkel / надраскан никел /
nikel i furçuar
92036XXX
13912XXX


D Achtung! Die Armatur muss nach den gültigen
Normen montiert, gespült und geprüft werden.
F Attention! La robinetterie doit être installée, rincée
et contrôlée conformément aux normes valables.
GB Attention! The tting must be installed, ushed and
tested after the valid norms.
I Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
E Atención! El grifo tiene que ser instalado, probado
y testado, según las normas en vigor.
NL Let op! Leidingen doorspoelen volgens Norm. De
mengkraan vervolgens monteren en controleren.
DK Bemærk! Ifølge gældende regler, skal armaturet
monteres, skylles igennem og afprøves.
P Atenção! A misturadora deve ser instalada, purga-
da e testada de acordo com as normas em vigor.
PL Uwaga! Armatura musi być zamontowana, prze-
płukana i wypróbowana według obowiązujących
norm.
CZ Pozor! Armatura se musí montovat, proplachovat a
testovat podle platných norem.
SK Pozor! Armatúra sa musí montovať, preplachovať
a testovať podľa platných noriem.
PRC 注意！必须按照现行的规定安装，冲洗和测试
产品。
RUS Внимание! Смеситель должен быть
смонтирован по действующим нормам и
в соответствии с настоящей инструкцией,
проверен на геметичность и безупречность
работы.
HFigyelem! A csaptelepet az érvényben lévő
előírásoknak megfelelően kell felszerelni, átöblíteni
és ellenőrizni.
FIN Huomio! Kaluste on asennettava, huuhdeltava
ja tarkastettava voimassa olevien määräysten
mukaisesti.
SOBS! Armaturen måste installeras, genomspolas och
testas enligt gällande föreskrifter.
LT Dėmesio! Maišytuvas privalo būti montuojamas
ir išbandomas pagal veikiančias normas ir šią
instrukciją.
HR Pažnja! Cijevi moraju biti postavljene, isprane i
testirane prema važećim normama.
TR Önemli! Batarya monte edilmeli, geçerli normlardan
sonra akis testi yapilmalidir.
RO Atenţie! Bateria trebuie montată, clătită şi vericată
conform normelor în vigoare.
GR Προσοχή! Η μπαταρία πρέπει να τοποθετηθεί,
να πλυθεί και να ελεγχθεί με βάση τους
ισχύοντες κανόνες υδραυλικής τέχνης
1
UAE ﺎهﺮﺒﻋ هﺎﻴﻤﻟا ﺦﺿ و ﺎﻬﺒﻴآﺮﺗ ﻢﺘﻳ نأ ﺐﺠﻳ مﺎﻜﺣا ﺔآﻮﺷﻮآ !ﻩﺎﺒﺘﻧا
.ﺔﻴﺳﺎﻴﻘﻟا تﺎﻣرﻮﻨﻟا ﺪﻌﺑ ﺺﺤﻔﺗو
SI Pozor! Armaturo je potrebno montirati, splakniti in
testirati v skladu z veljavnimi predpisi.
EST Tähelepanu! Seadmestiku paigaldamine, läbipesu
ja kontrollimine peab toimuma vastavalt kehtivatele
normidele.
LV Uzmanību! Jaucējkrāns jāmontē, jāskalo un
jāpārbauda atbilstoši spēkā esošajām normām.
SRB Pažnja! Armatura mora biti postavljena, isprana i
testirana prema važećim normama.
NO Obs! Armaturen skal monteres, spyles og sjekkes iht.
gyldige standarder.
BG Внимание! Арматурата трябва да се
монтира, промие и провери в съответствие
с валидните норми.
AL Kujdes! Armatura duhet montuar, shpërlarë dhe
kontrolluar në bazë të normave të vlefshme.


 

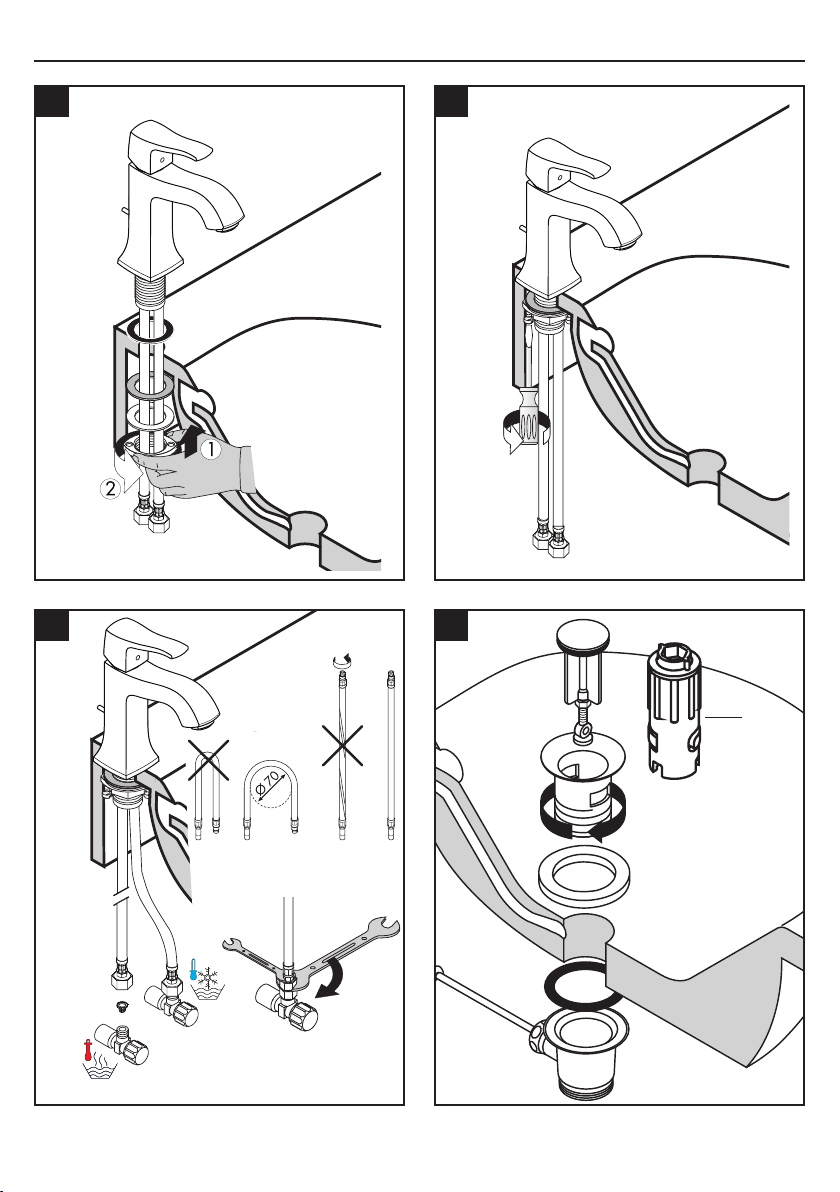

X
 
SW 10 mm
SW 19 mm


Installationskitt
Mastic d'installation
Installation kit
Mastice d'installazione
Masilla
Kit
Kitt
Mástique
Kit instalatorski
Instalační kit
Inštalačná súprava
水管胶泥
Монтаж подводки
szaniter szilikon
Asennussarja
Installationskitt
Montavimo rinkinys
Instalaterski kit
Montaj silikonu
Chit de instalare
Κιτ εγκατάστασης
ﺐﻴآﺮﺗ نﻮﺠﻌﻣ
(not included)
Komplet za montažo
Paigalduskomplekt
Instalācijas piederumi
Instalaterski komplet
Installasjonskitt
Инсталационен кит
Stuko për instalim

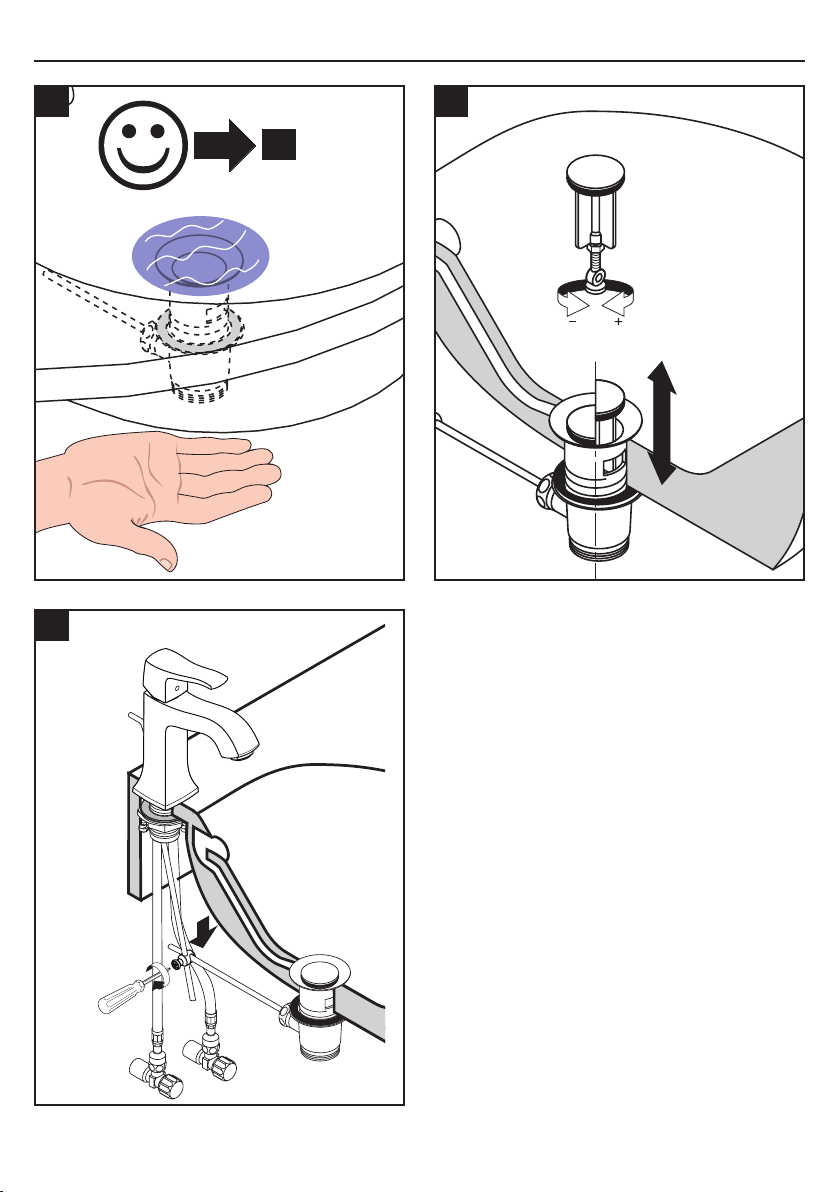

8
7
8

10

7
9
10
10
0 Ncm
11

8
Bedienung / Instructions de service / Operation / Procedura / Manejo / Bediening /
Brugsanvisning / Funcionamento / Obsługa / Ovládání / Obsluha / 操作 / Эксплуатация /
Használat / Käyttö / Hantering / Eksploatacija / Upotreba / Kullanımı / Utilizare / Χειρισμός /
التشغيل / Upravljanje / Kasutamine / Lietošana / Rukovanje / Betjening / Обслужване /
Përdorimi

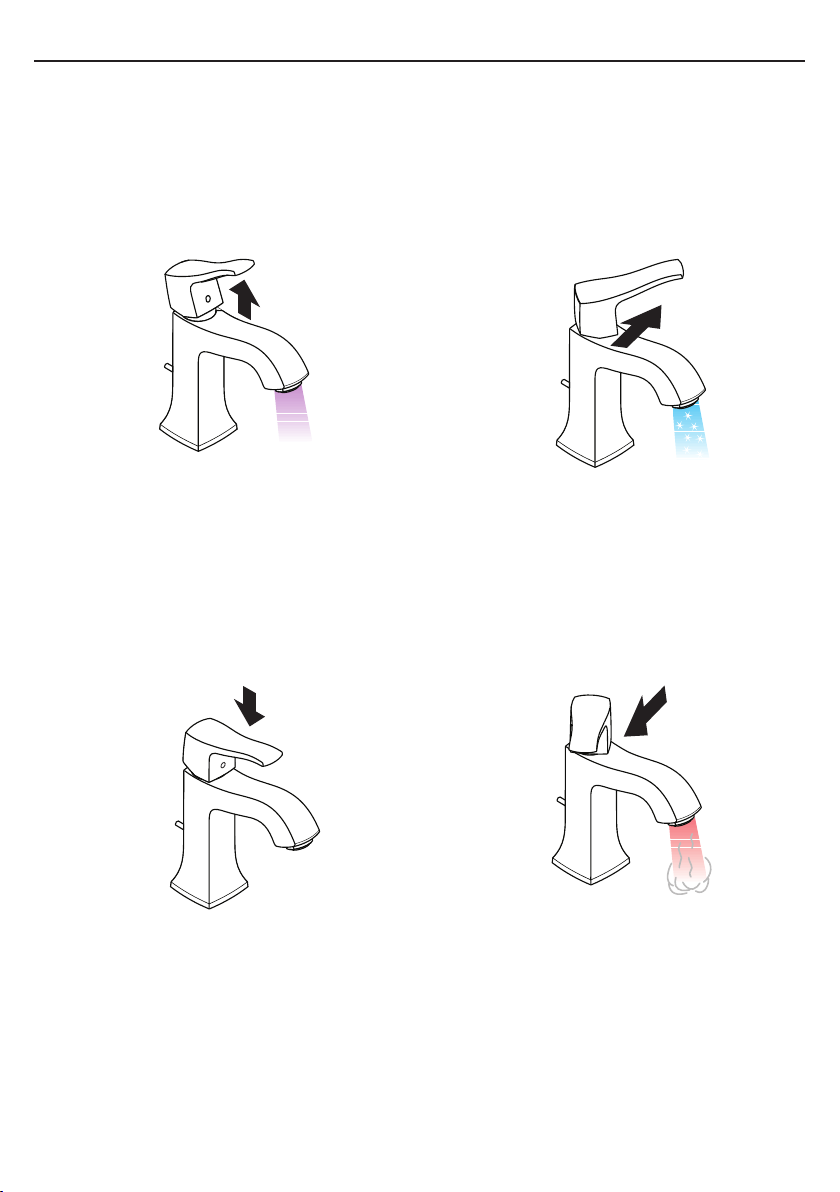

öffnen / ouvert / open / aperto / abierto / open /
åbne / abrir / otworzyć / otevřít / otvoriť / 开 /
открыть / nyitás / avaaminen / öppna / atidaryti /
Otvaranje / açmak / deschide / ανοικτό / فتح /
odpreti / avage / atvērt / otvoriti / åpne / отваряне /
hape
schließen / fermé / close / chiudere / cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 /
закрыть / bezárás / sulkeminen / stänga / uždaryti /
Zatvaranje / kapatmak / închide / κλειστό / إغلاق /
zapreti / sulgege / aizvērt / zatvori / lukke /
затваряне / mbylle
warm / chaud / hot / caldo / caliente / warm / varmt /
quente / ciepła / teplá / teplá / 热 / горячая / meleg /
lämmin / varmt / karštas / Vruća voda / sıcak / cald /
ζεστό / ساخن / toplo / kuum / karsts / topla / varm /
топло / i ngrohtë
kalt / froid / cold / freddo / frío / koud / koldt / fria /
zimna / studená / studená / 冷 / холодная / hideg /
kylmä / kallt / šaltas / Hladno / soğuk / rece / κρύο /
بارد / mrzlo / külm / auksts / hladno / kaldt /
студено / i ftohtë

9
EcoSmart®
Deutsch
Große Druckunterschiede zwischen den Kalt- und Warm-
wasseranschlüssen müssen ausgeglichen werden.
Hansgrohe Einhandmischer können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens
0,15 MPa beträgt.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durchuss-
begrenzer).
Durchflussleistung mit EcoSmart.: 7 l/min 0,3 MPa
Durchflussleistung ohne EcoSmart.: 10 l/min 0,3 MPa
Betriebsdruck: max. 1,0 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 27.
In Verbindung mit Durchlauferhitzern ist eine Warmwas-
sersperre nicht notwendig.
EcoSmart®
Bei Problemen mit dem Durchlauferhitzer oder wenn mehr
Wasserdurchsatz gewünscht wird, kann der EcoSmart, der
hinter dem Luftsprudler sitzt entfernt werden.
Français
Il est conseillé d'équilibrer les pressions de l'eau chaude
et froide.
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chaue-eau à commande
hydraulique ou thermique à condition que la pression soit
au minimum de 0,15 MPa.
IInformations techniques
Cette robinetterie est en série equipée d’un EcoSmart
®
(limiteur de débit).
Débit avec EcoSmart à 0,3 MPa: 7 l/min
Débit con EcoSmart à 0,3 MPa: 10 l/min
Pression de service autorisée: max. 1,0 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d’eau chaude: 80° C
Température recommandée: 65° C
Mitigeur avec limitation de la température: consulter la
page 27 pour le réglage.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau in-
stantané.
EcoSmart®
Enlevez le EcoSmart situé derrière le mousseur si le mi-
tigeur est alimenté par chaue-eau instantane ou si l'on
désire plus de débit.

10
EcoSmart®
English
The hot and cold supplies must be of equal pressures.
Hansgrohe single lever mixers can be used together with
hydraulically and thermically controlled continuous ow
heaters if the ow pressure is at least 0,15 MPa.
Technical Data
This mixer series-produced with EcoSmart® (ow
limiter).
Rate of ow with EcoSmart: 7 l/min 0,3 MPa
Rate of ow without EcoSmart: 10 l/min 0,3 MPa
Operating pressure: max. 1,0 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
To adjust the hot water limiter on single lever mixers,
please see page t.
No adjustment is necessary when using a continuous ow
water heater.
EcoSmart®

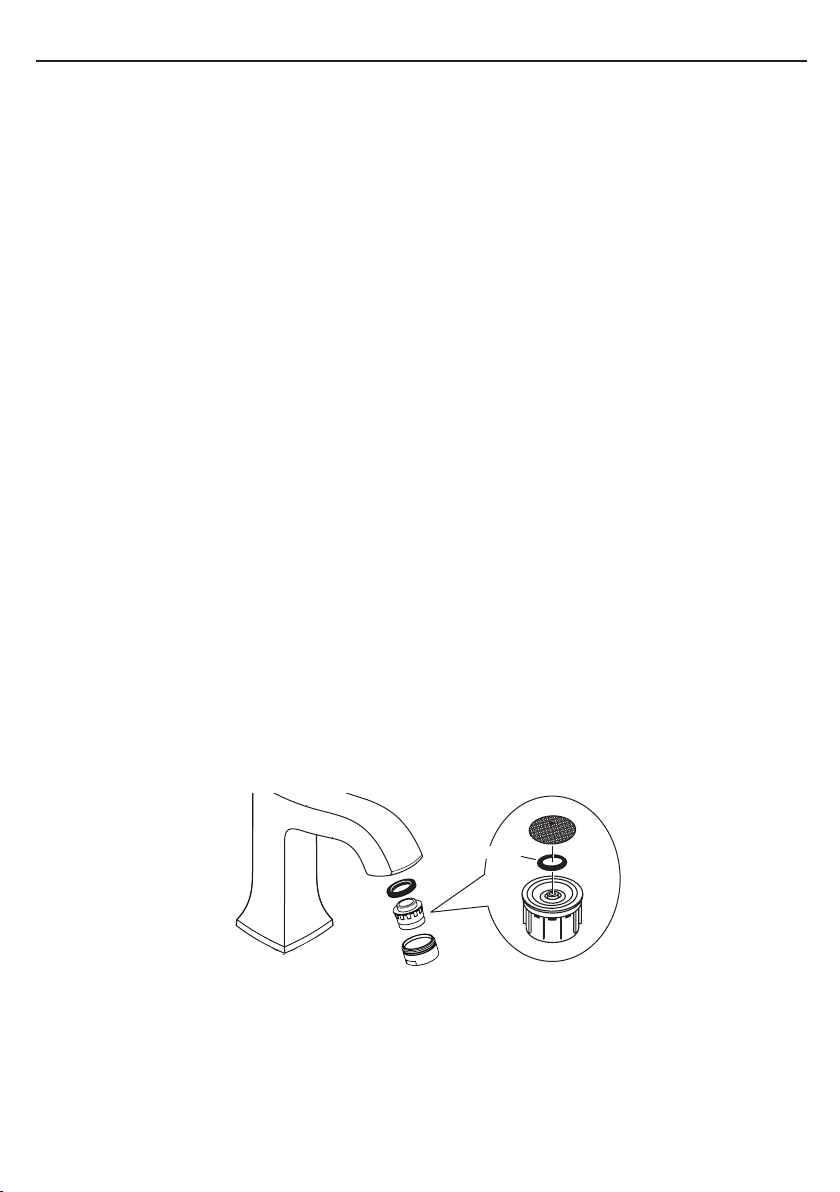

If the continuous ow heater makes any problems or there
comes not enough water, the EcoSmart (7a) located
behind the aerator must be removed.
Italiano
Attenzione! Compensare le dierenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
I miscelatori Hansgrohe possono venire usati con caldaie
a "bassa pressione" se la pressione di usso è almeno di
0,15 MPa.
Dati tecnici
Questo miscelatore è dotato di serie del EcoS-
mart® (limitatore di usso).
Potenza di erogaz. con EcoSmart: 7 l/min 0,3 MPa
Potenza di erogaz. senza EcoSmart: 10 /min 0,3 MPa
Pressione d’uso: max. 1,0 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80° C
Temp. dell’acqua calda consigliata: 65° C
Regolazione del limitatore di erogazione di acqua calde
dei miscelatori monocomando, vedere pagina 27.
In combinazione con le caldaie istantanee, il limitatore di
erogazione di acqua calda non è necessario.
EcoSmart®
Nel caso di problemi con lo scalda-acqua oppure nel caso
si desiderasse più erogazione, si può eliminare il EcoSmart
(7a) dietro la valvola di aerazione.

11
EcoSmart®
Español
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Los mezcladores Hansgrohe pueden ser utilizado junto
con calentadores continuos de agua que sean manejados
de manera hidráulica o térmica, siempre que la presión
del caudal ascienda a un mínimo de 0,15 MPa.
Datos técnicos
Grifo con recuctor de caudal de serie EcoSmart®.
Caudal máximo con EcoSmart: 7 l/min 0,3 MPa
Caudal máximo sin EcoSmart: 10 l/min 0,3 MPa
Presión en servicio: max. 1,0 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente: 65° C
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 27.
n combianción con calentadores instantáneos no es nece-
sario una limitación del caudal de agua caliente.
EcoSmart®
En caso de problemas con el calentador instantáneo o
cuando se desen más caudal de agua puede quitarse el
EcoSmart (7a), situado detrás del aireador.
Nederlands
Grote drukverschillen tussen de kouden warm wateraans-
luitingen dienen vermeden te worden.
Hansgrohe ééngreepsmengkranen kunnen samen met hy-
draulisch en thermisch gestuurde geisers gebruikt worden
indien de uitstroomdruk min. 0,15 MPa bedraagt.
Technische gegevens
Kraan met EcoSmart® (doorstroombegrenzer).
Doorstroomcapaciteit met EcoSmart: 7 l/min 0,3 MPa
Doorstroomcap. zonder EcoSmart: 10 l/min 0,3 MPa
Werkdruk: max. 1,0 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Eéngreepsmengkranen met warmwaterbegrenzing, instel-
ling zie blz. 27.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
EcoSmart®
Bij problemen met doorstroomtoestellen of wanneer een
grotere waterdoorstroom gewenst is, kan men de EcoSmart
(7a) die achter de perlator is gemonteerd, eenvoudig
verwijderen.

1
EcoSmart®
Dansk
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Hansgrohe etgrebsarmaturer kan anvendes i forbindelse
med hydraulisk- og termiskstyrede gennemstrømningsvand-
varmere ved et vandtryk på 0,15 MPa.
Tekniske data
Armaturet er forsynet med EcoSmart® (gen-
nemstrømningsbegrænser).
Gennemstrømnigskap. med
EcoSmart: 7 l/min 0,3 MPa
Gennemstrømnigskap. uden
EcoSmart: 10 l/min 0,3 MPa
Driftstryk: max. 1,0 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur: 65° C
Etgrebsarmaturer med varmtvandsbegrænsning, justering
se side 27.
I forbindelse med gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
cVed problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoSmart
(7a), der sidder i perlatoren, fjernes.
Português
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
As misturadoras monocomando Hansgrohe
podem ser utilizadas com esquentadores (de controlo
térmico ou hidráulico) desde que a pressão de utilização
seja, no minimo, de 0,15MPa.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal).
Caudal com EcoSmart: 7 l/min 0,3 MPa
Caudal sem EcoSmart: 10 l/min 0,3 MPa
Pressão de funcionamento: max. 1,0 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Misturadora monocomando equipada com limitador de
temperatura (vide pàg. 27).
Em combinação com caldeira ou esquentador instantâneo
o limitador de água quente não se aplica.
EcoSmart®
Neste caso o EcoSmart (7a) existente por trás do emulsor
deverá ser retirado.

1
EcoSmart®
Polski
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Mieszacze jednouchwytowe Hansgrohe mogą być
stosowane w połączeniu z przepływowymi podgrzewa-
czami wody, sterowanymi hydraulicznie i termicznie, jeśli
ciśnienie wody wynosi min. 0,15 MPa.
Dane techniczne
Armatura produkowana seryjnie z funkcją EcoSmart®
(ogranicznik przepływu).
Wydajność przepływu z
ogranicznikiem przepływu: 7 l/min 0,3 MPa
Wydajność przepływu bez
ogranicznika przepływu: 10 l/min 0,3 MPa
Ciśnienie max.: 1,0 MPa
Ciśnienie zalecane: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
Maksymalna temperatura
wody gorącej: 80° C
Zalecana temperatura
wody gorącej: 65° C
Mieszacz jednouchwytowy z ogranicznikiem temperatury
wody, ustawianie, patrz str. 27.
W połączeniu z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest konieczny.
EcoSmart®
W przypadku problemów z przepływowymi podgrzewa-
czami wody lub jeśli chcemy uzyskać większy przepływ
wody można usunąć ogranicznik przepływu (7a)
znajdujący się za perlatorem.
Česky
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené
a teplé vody.
Pákové baterie Hansgrohe mohou být používány ve
spojení s hydraulicky nebo tepelnĕ řízenými průtokovými
ohřívači, pokud tlak při průtoku je alespoň 0,15 MPa.
Technické údaje
Armatura je sériově vybavena omezovačem
průtoku (EcoSmart®).
Průtok s omezovačem průtoku: 7 l/min 0,3 MPa
Průtok bez omezovače průtoku: 10 l/min 0,3 MPa
Provozní tlak: max. 1,0 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80° C
Doporučená teplota horké vody: 65° C
Páková baterie s omezením horké vody, seřízení viz. str.
27.
Ve spojení s průtokovými ohřívači není uzávěr teplé vody
nutný.
EcoSmart®
Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněn omezovač
průtoku (7a), který je umístěn za perlátorem.

1
EcoSmart®
Slovensky
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej
vody musia byť vyrovnané.
Pákové batérie rmy Hansgrohe môžu byť používané v
spojení s hydraulicky a tepelne riadenými prietokovými
ohrievačmi, pokiaľ je tlak prúdu aspoň 0,15 MPa.
Technické údaje
Sériovo vyrábaná batéria s EcoSmart®
(prietokový ventil).
Prietokové množstvo s prietokovým
ventilom EcoSmart: 7 l/min 0,3 MPa
Prietokové množstvo bez
prietokového ventilu EcoSmart: 10 l/min 0,3 MPa
Prevádzkový tlak: max. 1,0 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80° C
Doporučená teplota teplej vody: 65° C
Páková batéria s obmedzením teplej vody, nastavenie
viď.str. 27.
V spojení s prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
EcoSmart®
Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovat
prietokový ventil (7a) EcoSmart®, ktorý je umiestnený
za perlátorom.
中文
冷热水管间过大的压力差必须予以平衡。
如果水压达到1.5 bar以上，汉斯格雅单手柄龙头可
以和液压式或热控式直流式热水器一起使用。
技术参数
本产品配有EcoSmart®（流量限制装置）
带有节流器时的流速： 7 l/min 0,3 MPa
不带节流器时的流速： 10 l/min 0,3 MPa
工作压强： max. 1,0 MPa
推荐工作压强： 0,1 - 0,5 MPa
测试压强： 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： max. 80° C
推荐热水温度： 65° C
带有热水控制器的单手柄龙头的调节方法，参见
第27 页。
如果与连续流热水器一起使用，则不必作任何调
节。
EcoSmart®
如果使用直流式热水器有问题，或要求更大的水流
量，可以把位于水波器后面的流量限制器（7a）
拆除。

1
EcoSmart®
Русский
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Однорычажные смесители фирмы HANSGROHE
можно использоватЬ с электроводонагревателями
бойлерного типа при минимальном давлении 0,15
МПа.
Технические данные
Смесители зтой серии оснащены
ограничителем потока воды (EcoSmart®)
Пропускная способность: 7 l/min 0,3 MPa
Пропускная способность без ограничителя потока
воды (EcoSmart): 10 l/min 0,3 MPa
Рабочее давление: max. 1,0 MPa
Рекомендуемое рабочее давление: 0,1 - 0,5 MPa
Давлении: 1,6 MPa
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: max. 80° C
Рекомендуемая темп. гор. воды: 65° C
Однорычажный смеситель имеет ограничитель расхода
горячей воды (см. Стр. 27: юстировка).
EcoSmart®
Если появятся проблемы с бойлером или потребуется
увеличить расход воды (7a), который находится в
подводке смесителя.
Magyar
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
A Hansgrohe egykaros keverő csaptelepek beépíthetők
hidraulikus- és hőszabályozással ellátott átfolyós
vízmelegítőknél egyaránt, ha a víznyomás legalább
0,15 MPa.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyás-határoló) berendezéssel.
átfolyó vízmennyiség
vízkorlátozóval: 7 l/min 0,3 MPa
Átfolyási teljesítmény, EcoSmart
nélkül: 10 l/min 0,3 MPa
Üzemi nyomás: max. 1,0 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80° C
Forróvíz javasolt hőmérséklete: 65° C
Az egykaros, melegvíz-korlátozóval ellátott keverő csap-
telep beállítását lásd a 27. oldalon.
Az átfolyó rendszerű vízmelegítőknél nem szükséges a
melegvíz-korlátozó.
EcoSmart®
Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
eltávolítható a EcoSmart® (átfolyás- korlátozó 7a) a
perlátor mögül.

1
EcoSmart®
Suomi
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Hansgrohe yksivipuisia sekoittimia voi käyttää hydraulisesti
tai termisesti ohjattujen läpivirtauskuumentimien yhteydes-
sä, jos virtauspaine on vähintään 0,15 MPa.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®: illä
(virtauksen rajoittimella
Läpivirtausmäärä EcoSmart: iä
käytettäessä: 7 l/min 0,3 MPa
Läpivirtausmäärä ilman EcoSmart:iä: 10 l/min 0,3 MPa
Käyttöpaine: max. 1,0 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: max. 80° C
Kuuman veden suosituslämpötila: 65° C
Yksivipuinen sekoittaja lämpimän veden rajoituksella, katso
säätö sivulta 27. Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
EcoSmart®
Jos läpivirtauskuumentimen kanssa on ongelmia tai, jos
halutaan suurempaa veden virtausmäärää, voidaan
poreenmuodostajan takana oleva EcoSmart® (virtauk-
senrajoitin 7a) poistaa.
Svenska
Stora tryckskillnader mellan anslutningarna för varmt och
kallt vatten måste utjämnas.
Hansgrohe enhandsblandare kan användas tillsammans
med hydrauliskt och termiskt styrda varmvattenberedare
när ödestrycket uppgår till minst 0,15 MPa.
Tekniska data
Blandare seriemässigt med EcoSmart®
(ödeskontroll).
Genomströmningskapacitet med
EcoSmart: 7 l/min 0,3 MPa
Genomströmningskapacitet utan
EcoSmart: 10 l/min 0,3 MPa
Driftstryck: max. 1,0 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemp.: 65° C
Enhandsblandare med varmvattenreglering, justering se
sidan 27. Vid användning tillsammans med varmvatten-
beredare behövs ingen varmvattenreglering.
EcoSmart®
Om det är problem med vattenberedaren eller om större
vattenöde önskas kan EcoSmart® (ödeskontroll 7a)
som sitter bakom perlatorn tas bort.

17
EcoSmart®
Lietuviškai
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
"Hansgrohe" vienos rankenėlės maišytuvai gali būti
naudojami su hidrauliškai ir termiškai reguliuojamais
momentiniais šildikliais, kai vandens slėgis mažesnis kaip
0,15 MPa.
Techniniai duomenys
Šios serijos maišytuvai turi vandens tekėjimo
ribotuvą "EcoSmart®".
Vandens pralaidumas su oro
kompresoriumi: 7 l/min 0,3 MPa
Vandens pralaidumas be oro
kompresoriaus: 10 l/min 0,3 MPa
Darbinis slėgis: max. 1,0 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: max. 80° C
Rekomenduojama karšto vandens
temperatūra: 65° C
Vienos rankenėlės maišytuvas turi karšto vandens ribotuvą
(nustatymą žr. psl. 27). Naudojant momentinį šildiklį karšto
vandens ribotuvas nebūtinas.
EcoSmart®
Jei yra problemų su momentiniu vandens šildikliu ar
neužtenka vandens srauto, turi būti pašalintas už oro kom-
presoriaus esantis ribotuvas "EcoSmart®" (7a).
Hrvatski
Velika razlika u pritisku između vruće i hladne vode mora
biti izbalansirana.
Hansgrohe jednoručne slavine se mogu koristiti sa
hidraulični i termički kontroliranim protočnim bojlerima
ako je tlak najmanje 0,15 MPa.
Tehnički podatci
Ova serija jednoručnih miješalica ima ugrađen
limitator protoka vode.
Protok vode sa EcoSmart-om: 7 l/min 0,3 MPa
Protok vode bez EcoSmart-a: 10 l/min 0,3 MPa
Najveći dopušteni tlak: max. 1,0 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: max. 80° C
Preporućena temperatura vruće vode: 65° C
Da bi podesili limiter vruće vode na jednoručnim slavinama
molimo Vas da pogledate stranicu 27.
Podešavanje nije potrebno ako koristite protočni bojler.
EcoSmart®
Ako dolazi do problema sa protočnim bojlerima ili ne iz-
lazi dovoljno vode, EcoSmart® (7a) lociran iza perlatora
mora biti uklonjen.

18
EcoSmart®
Türkçe
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelenmesi
gerekir.
Su akış basıncı en azından 0,15 MPa olan yerlerde Hans-
grohe tek kollu bataryalarını, hidrolik ve termik kumandalı
şofbenlerle birlikte kullanabilirsiniz.
Teknik bilgiler
Batarya dizi halinde EcoSmart® (akış
sınırlayıcısı)
Debisi (akış sınırlayıcısı ile): 7 l/min 0,3 MPa
Debisi (akış sınırlayıcısız): 10 l/min 0,3 MPa
İşletme basıncı: max. 1,0 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: max. 80° C
Tavsiye edilen su ısısı: 65° C
Sıcak su sınırlayıcı özelliğine sahip tek kollu bataryanın
ayarlanması için 27. sayfaya bakınız.
Bir sürekli akışlı su ısıtıcısı ile birlikte kullanılırsa sıcak su
sınırlayıcısına gerek kalmaz.
EcoSmart®
Sürekli akışlı su ısıtıcıları ile birlikte kullanımında problemler
söz konusu ise veya akan su miktarının daha fazla olması
isteniyorsa, perlatörün arka tarafındaki akış sınırlayıcısı
(7a) sökülüp çıkarılabilir.
Română
Diferenţele de presiune mari între alimentarea cu apă rece
şi apă caldă trebuie echilibrate.
Bateriile monocomadă Hansgrohe pot  utilizate cu boiler
instant cu comandă termică sau hidraulică dacă presiunea
apei de alimentare este de min. 0,15 MPa.
Date tehnice
Bateria este dotată în serie cu reductor de
debit EcoSmart®.
Debit de apă cu EcoSmart: 7 l/min 0,3 MPa
Debit de apă fără EcoSmart: 10 l/min 0,3 MPa
Presiune de funcţionare: max. 1,0 MPa
Presiune de funcţionare
recomandată: 0,1 - 0,5 MPa
Presiune de vericare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 80° C
Temperatura recomandată a apei
calde: 65° C
Bateria monocomadă cu limitarea apei calde, pentru
reglare vezi pag. 27.
Dacă conectaţi bateria la un boiler instant nu este
necesară instalarea unui opritor de apă caldă.
EcoSmart®
Dacă apar probleme cu boilerul instant sau dacă doriţi
un debit de apă mai mare, puteţi să demontaţi unitatea
EcoSmart® (reductor de debit 7a), care se aă în spatele
suătorului de aer.

19
EcoSmart®
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου και
ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οι αναμεικτικές μπαταρίες Hansgrohe μπορούν να
λειτουργούν και σε συνδυασμό με ταχυθερμοσίφωνες
θερμικού ή υδραυλικού ελέγχου, εφόσον η ελάχιστη πίεση
ροής είναι 0,15 MPa.
Τεχνικά Χαρακτηριστικά
Τυποποιημένη κεντρική βάνα με
ελαχιστοποιητή νερού (EcoSmart®)
(περιοριστική διάταξη νερού)
Κατανάλωση νερού με
ελαχιστοποιητή νερού: 7 l/min 0,3 MPa
Κατανάλωση νερού χωρίς
ελαχιστοποιητή νερού: 10 l/min 0,3 MPa
Λειτουργία πίεσης: max. 1,0 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: max. 80° C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65° C
Για να προσαρμόσετε το δοσομετρητή ζεστού νερού σε
αναμεικτικές μπαταρίες, παρακαλούμε δείτε τη ρύθμιση
στη σελ. 27.
Δεν είναι απαραίτητη η διάταξη φραγής ζεστού νερού σε
συνδυασμό με ταχυθερμοσίφωνα.
EcoSmart®
Εάν παρουσιαστεί πρόβλημα με τον ταχυθερμοσίφωνα ή
όταν απαιτείται περισσότερο νερό, μπορεί να απομακρυνθεί
ο ελαχιστοποιητής νερού (EcoSmart®), (μειωτής ροής 7a),
ο οποίος βρίσκεται πίσω από το φίλτρο.
Ελληνικά
ϲΑήϋ
ϡΎϫ!
ήϴϳΎόϤϠϟ Ύ˱Ϙϓϭ ΎϫέΎΒΘΧ΍ϭ ΎϬϣ΍ΪΨΘγ΍ϭ ΔϠλϮϟ΍ ΐϴϛήΗ ΐΠϳ
ΎϬΑ ϝϮϤόϤϟ΍.
ΔϴϨϔϟ΍ ΕΎϔλ΍ϮϤϟ΍
ϊϣ ΓΪΣ΍ϭ ΔϠδϠγ ϲϓ ρϼΨϟ΍ ϩάϫ ΝΎΘϧ· ϢΗEcoSmart®)ΩΪΤϣ
ϩΎϴϤϟ΍ ϖϓΪΗ.(
ϩΎϴϤϟ΍ ϒϔΨϣ ϡ΍ΪΨΘγΎΑ ϩΎϴϤϟ΍ ϖϓΪΗ ϝΪόϣ :7 ήΘϟ /ςϐο ΪϨϋ ΔϘϴϗΪϟ΍3έΎΑ
Θγ΍ ϥϭΪΑ ϩΎϴϤϟ΍ ϖϓΪΗ ϝΪόϣϩΎϴϤϟ΍ ϒϔΨϣ ϡ΍ΪΨ :14ήΘϟ /ςϐο ΪϨϋ ΔϘϴϗΩ3έΎΑ
ϞϴϐθΘϟ΍ ςϐο:max. 1,0 MPa
ϪΑ ϰλϮϤϟ΍ ϞϴϐθΘϟ΍ ςϐο:0,1 - 0,5 MPa
έΎΒΘΧϻ΍ ςϐο:1,6 MPa
)1 MPa = 147 PSI = έΎΑ10(
ϦΧΎδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ:max. 80° C
ϦΧΎδϟ΍ ˯ΎϤϠϟ ΎϬΑ ϰλϮϤϟ΍ Γέ΍ήΤϟ΍ ΔΟέΩ:65° C
ϼΧ ϡ΍ΪΨΘγ΍ ϦϜϤϳΕΎϧΎΨγ ϊϣ ξΒϘϤϟ΍ ΔϳΩΎΣ΃ ϪϫϭήΟΰϧΎϫ ΕΎσ
ϻ ϖϓΪΗ ςϐο ϊϣ ˬϱέ΍ήΤϟ΍ ϭ΃ ϲϜϴϟϭέΪϴϬϟ΍ ϢϜΤΘϟ΍ Ε΍Ϋ ˯ΎϤϟ΍ ϖϓΪΗ
Ϧϋ ϞϘϳ1.5έΎΑ .
˯ΎϤϟ΍ ςϐο ίϭΎΠΗ ΍Ϋ·5ςϐπϠϟ ξϓΎΧ ϡΎϤλ ΐϴϛήΘΑ Ϣϗ ˬέΎΑ .΍Ϋ·
ΩϮΟϭ ϡΪϋ ϝΎΣ ϲϓ ϭ΃ ΕϼϜθϣ Δϳ΃ ϲϓ ήϤΘδϤϟ΍ ˯ΎϤϟ΍ ϥΎΨγ ΐΒδΗ
ϩΎϴϤϟ΍ ϖϓΪΗ ΩΪΤϣ Ϛϓ ΐΠϳ ˬ˯ΎϤϠϟ ˳ϑΎϛ ϖϓΪΗ
EcoSmart® 7a (
ΔϳϮϬΘϟ΍ ΓΰϴϬΠΗ ϒϠΧ ΩϮΟϮϤϟ΍.
ˬΔϳΩΎΣϷ΍ Δόϓ΍ήϟ΍ Ε΍Ϋ ΕΎσϼΨϟ΍ ϲϓ ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ ςΒπϟ
ϳΔΤϔλ ϰϟ· ωϮΟήϟ΍ ϰΟή
29.
ήϤΘδϣ ϖϓΪΗ ϱΫ ϩΎϴϣ ϥΎΨγ ϡ΍ΪΨΘγ΍ ΪϨϋ ςΒο ϱ΃ ˯΍ήΟ· ϡΰϠϳ ϻϭ.
έΎϴϐϟ΍ ϊτϗΔΤϔλ ϊΟ΍έ
(5 - 6)
1
ξΒϘϣ11093000
1.1
ΐϟϮϠϣ ˯ΎτϏ96338000
2
Δθϧϼϓ)Δϔη(98863000
3
ΔϟϮϤλ95178000
4
ΔηϮσήΧ97685000
5
ΏήδΘϟ΍ ϊϨϣ ΔϘϠΣ98865000
6
ΔϳϮϬΗ ΓΰϴϬΠΗ97360000
7
ΰϴϬΠΗΔϳϮϬΗ Γ13912XXX
8
ΐΤδϟ΍ ΐϴπϗ96657XXX
9
ϞϴλϮΘϟ΍ ϡϮσήΧ 450mm97206000
ϞϴλϮΘϟ΍ ϡϮσήΧ 900mm98696000
10
ΖϴΒΜΘϟ΍ ϢϘσ13961000
11
Δϳϭήϛ ΔϠλϭ97362000
12
Ω΍ΪϣϹ΍ ΓέϮγΎϣ 450 mm96638000
13
ΔϧΎΒμϟ΍95263000
14
ϥΎϨγϷ΍ εήϔΑ ιΎΨϟ΍ α΄Ϝϟ΍95264000
15
ΔϴϜϴΘγϼΑ ΔϘϠΣ95265000
ΔλΎΧ ΕΎϘΤϠϣ
X
ΔλΎΧ ΩΪϋ ϢϘσ58085000
)
ΔϤϠδϤϟ΍ ΕΎϳϮΘΤϤϟ΍ ϊϣ ΝέΪϣ ήϴϏ
(
ϲΑήϋ
ϡΎϫ!
ήϴϳΎόϤϠϟ Ύ˱Ϙϓϭ ΎϫέΎΒΘΧ΍ϭ ΎϬϣ΍ΪΨΘγ΍ϭ ΔϠλϮϟ΍ ΐϴϛήΗ ΐΠϳ
ΎϬΑ ϝϮϤόϤϟ΍.
ΔϴϨϔϟ΍ ΕΎϔλ΍ϮϤϟ΍
ϊϣ ΓΪΣ΍ϭ ΔϠδϠγ ϲϓ ρϼΨϟ΍ ϩάϫ ΝΎΘϧ· ϢΗEcoSmart®)ΩΪΤϣ
ϩΎϴϤϟ΍ ϖϓΪΗ.(
ϩΎϴϤϟ΍ ϒϔΨϣ ϡ΍ΪΨΘγΎΑ ϩΎϴϤϟ΍ ϖϓΪΗ ϝΪόϣ :7 ήΘϟ /ςϐο ΪϨϋ ΔϘϴϗΪϟ΍3έΎΑ
Θγ΍ ϥϭΪΑ ϩΎϴϤϟ΍ ϖϓΪΗ ϝΪόϣϩΎϴϤϟ΍ ϒϔΨϣ ϡ΍ΪΨ :14ήΘϟ /ςϐο ΪϨϋ ΔϘϴϗΩ3έΎΑ
ϞϴϐθΘϟ΍ ςϐο:max. 1,0 MPa
ϪΑ ϰλϮϤϟ΍ ϞϴϐθΘϟ΍ ςϐο:0,1 - 0,5 MPa
έΎΒΘΧϻ΍ ςϐο:1,6 MPa
)1 MPa = 147 PSI = έΎΑ10(
ϦΧΎδϟ΍ ˯ΎϤϟ΍ Γέ΍ήΣ ΔΟέΩ:max. 80° C
ϦΧΎδϟ΍ ˯ΎϤϠϟ ΎϬΑ ϰλϮϤϟ΍ Γέ΍ήΤϟ΍ ΔΟέΩ:65° C
ϼΧ ϡ΍ΪΨΘγ΍ ϦϜϤϳΕΎϧΎΨγ ϊϣ ξΒϘϤϟ΍ ΔϳΩΎΣ΃ ϪϫϭήΟΰϧΎϫ ΕΎσ
ϻ ϖϓΪΗ ςϐο ϊϣ ˬϱέ΍ήΤϟ΍ ϭ΃ ϲϜϴϟϭέΪϴϬϟ΍ ϢϜΤΘϟ΍ Ε΍Ϋ ˯ΎϤϟ΍ ϖϓΪΗ
Ϧϋ ϞϘϳ1.5έΎΑ .
˯ΎϤϟ΍ ςϐο ίϭΎΠΗ ΍Ϋ·5ςϐπϠϟ ξϓΎΧ ϡΎϤλ ΐϴϛήΘΑ Ϣϗ ˬέΎΑ .΍Ϋ·
ΩϮΟϭ ϡΪϋ ϝΎΣ ϲϓ ϭ΃ ΕϼϜθϣ Δϳ΃ ϲϓ ήϤΘδϤϟ΍ ˯ΎϤϟ΍ ϥΎΨγ ΐΒδΗ
ϩΎϴϤϟ΍ ϖϓΪΗ ΩΪΤϣ Ϛϓ ΐΠϳ ˬ˯ΎϤϠϟ ˳ϑΎϛ ϖϓΪΗ
EcoSmart® 7a (
ΔϳϮϬΘϟ΍ ΓΰϴϬΠΗ ϒϠΧ ΩϮΟϮϤϟ΍.
ˬΔϳΩΎΣϷ΍ Δόϓ΍ήϟ΍ Ε΍Ϋ ΕΎσϼΨϟ΍ ϲϓ ϦΧΎδϟ΍ ˯ΎϤϟ΍ ΩΪΤϣ ςΒπϟ
ϳΔΤϔλ ϰϟ· ωϮΟήϟ΍ ϰΟή
29.
ήϤΘδϣ ϖϓΪΗ ϱΫ ϩΎϴϣ ϥΎΨγ ϡ΍ΪΨΘγ΍ ΪϨϋ ςΒο ϱ΃ ˯΍ήΟ· ϡΰϠϳ ϻϭ.
έΎϴϐϟ΍ ϊτϗΔΤϔλ ϊΟ΍έ
(5 - 6)
1
ξΒϘϣ11093000
1.1
ΐϟϮϠϣ ˯ΎτϏ96338000
2
Δθϧϼϓ)Δϔη(98863000
3
ΔϟϮϤλ95178000
4
ΔηϮσήΧ97685000
5
ΏήδΘϟ΍ ϊϨϣ ΔϘϠΣ98865000
6
ΔϳϮϬΗ ΓΰϴϬΠΗ97360000
7
ΰϴϬΠΗΔϳϮϬΗ Γ13912XXX
8
ΐΤδϟ΍ ΐϴπϗ96657XXX
9
ϞϴλϮΘϟ΍ ϡϮσήΧ 450mm97206000
ϞϴλϮΘϟ΍ ϡϮσήΧ 900mm98696000
10
ΖϴΒΜΘϟ΍ ϢϘσ13961000
11
Δϳϭήϛ ΔϠλϭ97362000
12
Ω΍ΪϣϹ΍ ΓέϮγΎϣ 450 mm96638000
13
ΔϧΎΒμϟ΍95263000
14
ϥΎϨγϷ΍ εήϔΑ ιΎΨϟ΍ α΄Ϝϟ΍95264000
15
ΔϴϜϴΘγϼΑ ΔϘϠΣ95265000
ΔλΎΧ ΕΎϘΤϠϣ
X
ΔλΎΧ ΩΪϋ ϢϘσ58085000
)
ΔϤϠδϤϟ΍ ΕΎϳϮΘΤϤϟ΍ ϊϣ ΝέΪϣ ήϴϏ
(

0
EcoSmart®
Slovenski
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Enoročne mešalne baterije Hansgrohe lahko uporabljate v
povezavi s hidravlično in termično uravnavanimi pretočnimi
grelniki, če je pretočni tlak najmanj 0,15 MPa.
Tehnični podatki
Ta serija armatur je opremljena z EcoSmart®
(omejevalnikom pretoka vode)
Pretok vode z EcoSmartjem
(omejevalnikom pretoka): 7 l/min 0,3 MPa
Débit con EcoSmart: 10 l/min 0,3 MPa
Delovni tlak: max. 1,0 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: max. 80° C
Priporočena temperatura tople vode: 65° C
Enoročne mešalne baterije z omejevalnikom tople vode,
za justiranje glejte stran 27.
V povezavi s pretočnimi grelniki zapora tople vode ni
potrebna.
EcoSmart®
Če imate probleme s pretočnim grelnikom ali če želite večji
pretok vode, lahko odstranite EcoSmart® (omejevalnik
pretoka vode 7a), ki se nahaja za perlatorjem.
Estonia
Kui külma ja kuuma vee ühenduste surve on väga erinev,
tuleb need tasakaalustada.
Hansgrohe ühekäe segisteid võib kasutada koos hüdrau-
liliselt ja termiliselt juhitavate boileritega, kui vee rõhk on
vähemalt 0,15 MPa.
Tehnilised andmed
Segistisari on toodetud koos EcoSmart®
veehulgapiirajaga
Läbivool EcoSmart'i korral: 7 l/min 0,3 MPa
Läbivool ilma EcoSmart'ita: 10 l/min 0,3 MPa
Töörõhk max. 1,0 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: max. 80° C
Soovitatav kuuma vee temperatuur: 65° C
Ühe juhtkangiga segisti kuuma vee piiraja reguleerimise
kohta vt lk 27. Läbivoolu boilerite puhul pole reguleerimine
vajalik.
EcoSmart®
Kui esineb probleeme läbivooluboileiga või kui soovitak-
se, et vee läbivool oleks suurem, tuleks sõela taga asuv
EcoSmart® (veehulgapiiraja 7a) eemaldada.
