Montageanleitung
adesso Talis C
33120000
adesso Talis C
33100000

2
3
3312000033100000
50 N/cm
SW 11 mm SW 19 mm

2
3
33100000 33120000
6
3
1
1.1
5
1
1.1
22
3
4
4
5
6
8
8
99
10
6a
Installationskitt
mastic d’installation
plumbing mastic
mastice d’installazione
masilla
kit
kitt
mástique
Kit instalatorski
水管胶泥
(not included!)
XMontage Anschlussschlauch
Montage flexible de raccordement
Assembly connecting hose
Montaggio flessibile
Montaje conexión flexible
Montage aansluitslangen
Montering tilslutingslangerne
Montagem tubo flexível
Montaż węża przyłączeniowego
安装连接软管
77

4
5
Achtung! Die Armatur muss nach den gülti-
gen Normen montiert, gespült und geprüft
werden.

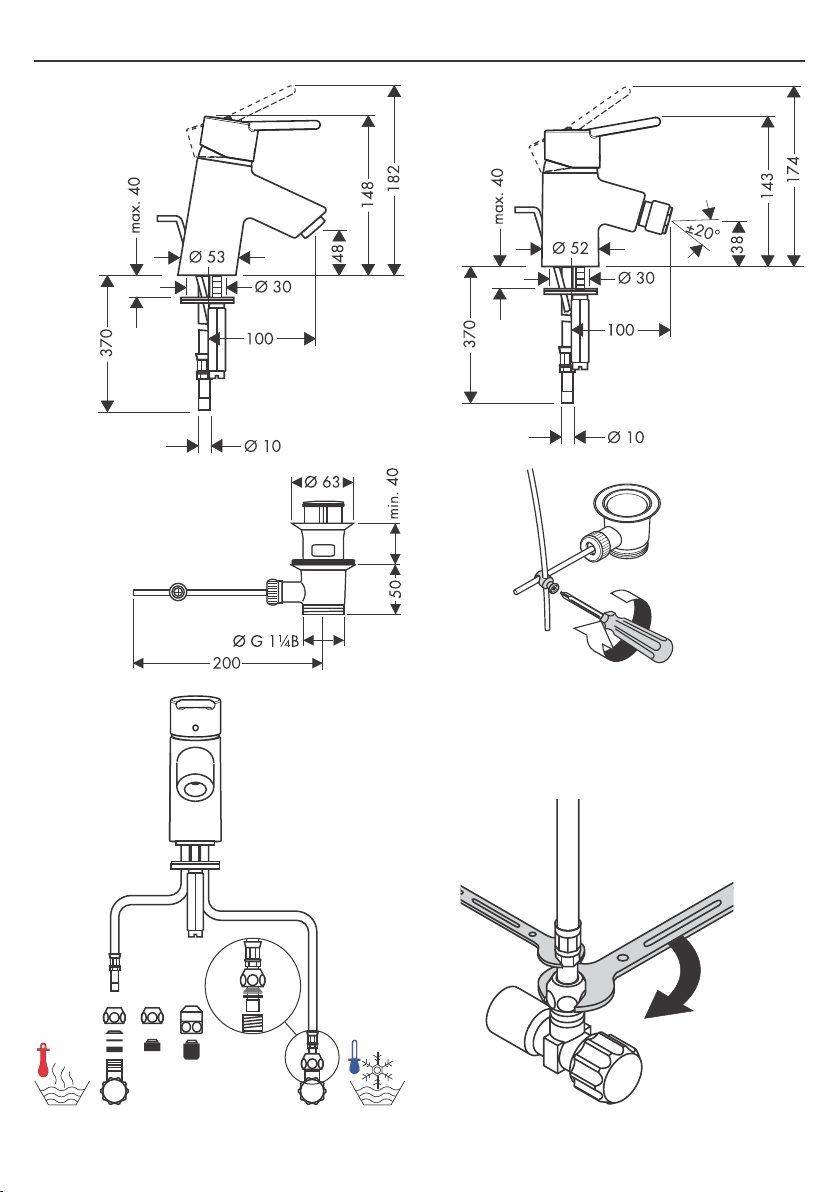

Montage
1. Zulaufleitungen fachgerecht durchspülen.
2. Armatur mit Zwischenlage in Waschtisch ein-
setzen.
3. Unterlagscheibe und Befestigungsscheibe über
die Anschlussschläuche und Gewindestift schie-
ben und mit Mutter festziehen.
4. Anschlussschläuche an Eckventile anschließen,
kalt rechts - warm links.
5. 33101000 / 33121000: Zugstange mit Ab-
laufventil verbinden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Bedienung
Durch Anheben des Griffes wird der Mischer
geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Technische Daten
Armatur serienmässig mit Waterdimmer
(Durchflussbegrenzer)
Durchflussleistung mit Waterdimmer.: 7 l/min 3 bar
Durchflussleistung ohne Waterdimmer.: 14 l/min 3 bar
Betriebsdruck: max. 10 bar
Empfohlener Betriebsdruck: 1 - 5 bar
Prüfdruck: 16 bar
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Prüfzeichen: beantragt
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten Durchlauf-
erhitzern eingesetzt werden wenn der Fließdruck
mindestens 1,5 bar beträgt.
Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
Durchflußbegrenzer (6a), der hinter dem Luftsprudler
sitzt entfernt werden.

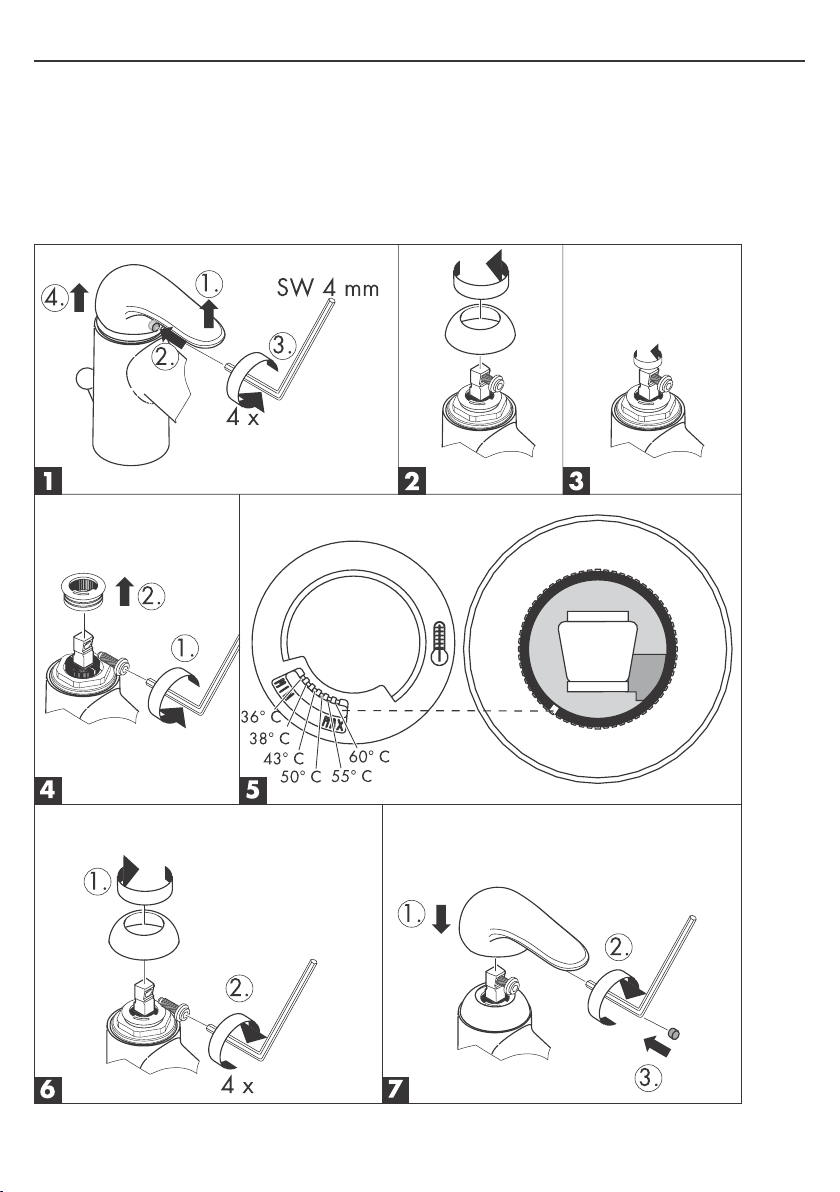

Einhandmischer mit Warmwasserbegrenzung, Jus-
tierung siehe Seite 14.
In Verbindung mit Durchlauferhitzern ist eine Warm-
wassersperre nicht notwendig.

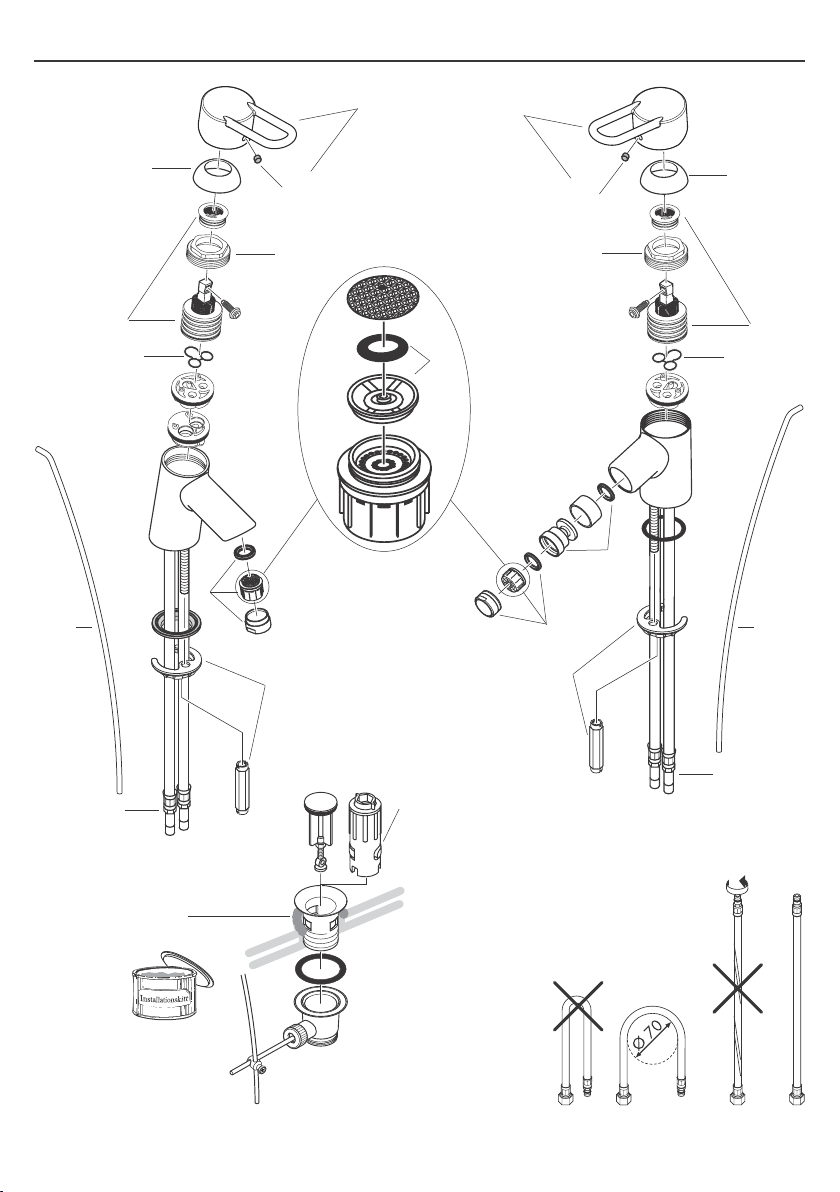

Serviceteile (siehe Seite 3)
1 Griff 33092000
1.1 Griffstopfen 96338000
2 Kappe 94192000
3 Mutter 94194000
4 Kartusche kpl. 92730000
5 Dichtung 95008000
6 Luftsprudler kpl. 13912000
7 Schaftbefestigung kpl. 96016000
8 Anschlussschlauch 450 mm 95001000
9 Zugstange 96657000
10 Kugelgelenk 92036000
Sonderzubehör
X Montageschlüssel Set 58085000
(nicht im Lieferumfang enthalten)
Deutsch

4
5
Attention! La robinetterie doit être instal-
lée, rincée et contrôlée conformément aux
normes valables.
Montage
1. Purger les conduites d'alimentation.
2. Placer le mitigeur avec le joint caoutchouc sur
le lavabo.
3. Mettre en place la disc métallique avec la disc
caoutchouc et serrer les écrous.
4. Branchement impératif par robinet d'arrêt
et d'équerre ou par raccord avec bague de
serrage en laiton et joint d'étanchéïté;
L'eau chaude à gauche - l'eau froide à droite.
5. 33101000 / 33121000: Fixer la tirette.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions de service
En levant ou appuyant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauge = eau chaude.
Informations techniques
Cette robinetterie est en série equipée d’un
waterdimmer (limiteur de débit)
Débit avec waterdimmer à 3 bars: 7 l/min
Débit con waterdimmer à 3 bars: 14 l/min
Pression de service autorisée: max. 10 bars
Pression de service conseillée: 1 - 5 bars
Pression maximum de contrôle: 16 bars
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Français
Les mitigeurs monocommandes Hansgrohe fonction-
nent également en association à des chauffe-eau à
commande hydraulique ou thermique à condition
que la pression soit au minimum de 1,5 bars.
Enlevez le limiteur de débit (6a) situé derrière le
mousseur si le mitigeur est alimenté par chauffe-eau
instantane ou si l'on désire plus de débit.
Mitigeur avec limitation de la température: pour le
réglrage voir page 14.
Une limitation de la température n'est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Pièces détachées (voir pages 3)
1 poignée 33092000
1.1 cache vis 96338000
2 capot sphérique 94192000
3 écrou á six pans 94194000
4 cartouche cpl. 92730000
5 joint 95008000
6 mousseur 13912000
7 fixation cpl. 96016000
8 flexible de raccordements 450mm95001000
9 tirette 96657000
10 rotule 92036000
Accessoires en option
X clé de montage 58085000
(non inclus dans la livraison)

6
7
Attention! The fitting must be installed,
flushed and tested after the valid norms.
Assembly
1. Flush through the supply pipes.
2. Place the mixer including the sealing washer in
position on the basin.
3. Slip the fixation piece including the washer over
the threaded pins and tighten the nuts.
4. Connect the supply pipes to the isolation valves;
cold right - hot left.
5. 33101000 / 33121000: Connect the pull rod
to the pop-up waste.
Large differences in pressure between the hot and
cold water supply must be balanced.
Operation
The mixer is activated by lifting the lever handle.
Move to the left = hot water,
move to the right = cold water.
Technical Data
This mixer series-produced with waterdim-
mer (flow limiter)
Rate of flow with waterdimmer: 7 l/min 3 bars
Rate of flow without waterdimmer: 14l/min 3 bars
Operating pressure: max. 10 bars
Recommended operating pressure: 1 - 5 bars
Test pressure: 16 bars
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
English
Hansgrohe single lever mixers can be used toge-
ther with hydraulically and thermically controlled
continuous flow heaters if the flow pressure is at
least 1.5 bars.
If the continuous flow heater makes any problems or
there comes not enough water, the flow limiter (6a)
located behind the mousseur must be removed.
To adjust the hot water limiter on single lever mixers,
please see page 14.
No adjustment is necessary when using a continuous
flow water heater.
Spare parts (see page 3)
1 handle 33092000
1.1 screw cover 96338000
2 flange 94192000
3 nut 94194000
4 cartridge, assy 92730000
5 seal 95008000
6 aerator cpl. 13912000
7 fixing set 96016000
8 connection hose 450 mm 95001000
9 pull rod 96657000
10 ball joint 92036000
Special accessories
X special tool set 58085000
(not part of delivery)

6
7
Attenzione! La rubinetteria deve essere in-
stallata, pulita e testata secondo le istruzioni
riportate.
Montaggio
1. Collegare le uscite principali.
2. Inserire il rubinetto con spessore nel sanitario.
3. Spingere la rosetta scorrevole e la rosetta di
appoggio sopra i tubi ed avvitare i dadi.
4. Collegare i tubi collegamento alle valvole ad
angolo.
Freddo a destra - caldo a sinistra.
5. 33101000 / 33121000: Collegare la barra
di trazione alle valvola di scarico.
Attenzione!
Compensare le differenze di pressione tra i collega-
menti dell'acqua fredda e dell'acqua calda.
Procedura
Il miscelatore é azionato dal sollevamento della
leva
Girando a sinistra = acqua calda,
Girando a destra = acqua fredda.
Dati tecnici
Questo miscelatore è dotato di serie del
Waterdim (limitatore di flusso).
Potenza di erogaz. con waterdimmer: 7 l/min 3 bar
Potenza di erogaz. senza waterdimmer:14/min 3 bar
Pressione d'uso: max. 10 bar
Pressione d'uso consigliata: 1 - 5 bar
Pressione di prova: 16 bar
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Italiano
I miscelatori Hansgrohe possono venire usati con
caldaie a "bassa pressione" se la pressione di flusso
è almeno di 1,5 bar.
Nel caso di problemi con lo scalda-acqua oppure
nel caso si desiderasse più erogazione, si può eli-
minare il limitatore di portata (6a) dietro la valvola
di aerazione.
Regolazione del limitatore di erogazione di ac-
qua calde dei miscelatori monocomando, vedere
pagina 14.
In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Parti di ricambio (vedi pagg. 3)
1 manopola 33092000
1.1 tappino 96338000
2 cappuccio 94192000
3 ghiera di fissaggio 94194000
4 cartuccia completa 92730000
5 guarnizione 95008000
6 rompigetto compl. 13912000
7 set di fissaggio completo 96016000
8 raccordo flessibile 450 mm 95001000
9 asta salterello 96657000
10 snodo sferico 92036000
Accessori speciali
X chiave per montaggio 58085000
(non compreso nel volume di fornitura)

8
9
Atención! El grifo tiene que ser instalado,
probado y testado, según las normas en
vigor.
Montaje
1. Purgar las tuberías de afluencia.
2. Colocar la grifería en el lavabo junto con el elemento
intermedio de goma.
3. Ponar el anillo de deslizamiento y la arandela
metallica sobre las piezas roscadas y appretar las
tuercas.
4. Empalmar los tubos de unión con las llaves de escuadra.
Frío hacia la derecha, caliente hacia la izquierda.
5. 33101000 / 33121000: Unir el tirador con la
válvula automática.
Grandes diferencias de presión entre los empalmes
de agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla hacia arriba.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Datos técnicos
Grifo con recuctor de caudal de serie „Wa-
terdimmer“.
Caudal máximo con waterdimmer: 7 l/min 3 bares
Caudal máximo sin waterdimmer: 14l/min 3 bares
Presión en servicio: max. 10 bares
Presión recomendada en servicio: 1 - 5 bares
Presión de prueba: 16 bares
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente:65° C
Español
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión del caudal ascienda a un mínimo
de 1,5 bares.
En caso de problemas con el calentador instantáneo
o cuando se desen más caudal de agua puede
quitarse el limitador del caudal (6a), situado detrás
del aireador.
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 14.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Repuestos (ver página 3)
1 Mando 33092000
1.1 Tapón 96338000
2 Florón 94192000
3 Tuerca 94194000
4 Cartucho 92730000
5 Junta 95008000
6 Aireador completo 13912000
7 Set de fijación completo 96016000
8 Conexión flexible 450mm 95001000
9 Tirador 96657000
10 Rótula 92036000
Opcional
X Llave de montaje 58085000
(no incluida en el volumen de suministro)

8
9
Let op! Leidingen doorspoelen volgens
Norm. De mengkraan vervolgens monte-
ren en controleren.
Montage
1. Toevoerleidingen vakkundig doorspoelen.
2. Kraan met afdichtingsring in de wastafel mon-
teren en schroeven aandraaien.
3. Aansluitpijpjes aan hoekstopkranen aanslui-
ten.
Links = warm water, rechts = koud water.
4. 33101000 / 33121000: Trekstang aan de
afvoerplug bevestigen.
Grote drukverschillen tussen de koud- en warm wa-
teraansluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
Technische gegevens
Kraan met Waterdimmer (doorstroombe-
grenzer).
Doorstroomcapaciteit met waterdimmer:7 l/min (3 bar)
Doorstroomcap. zonder waterdimmer: 14 l/min(3bar)
Werkdruk: max. 10 bar
Aanbevolen werkdruk: 1 - 5 bar
Getest bij: 16 bar
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Nederlands
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers
gebruikt worden indien de uitstroomdruk min. 1,5
bar bedraagt.
Bij problemen met doorstroomtoestellen of wanneer
een grotere waterdoorstroom gewenst is, kan men
de doorstroombegrenzer (6a) die achter de perlator
is gemonteerd, eenvoudig verwijderen.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 14.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Service onderdelen (zie pag. 3)
1 greep 33092000
1.1 greepstop 96338000
2 afdekkap 94192000
3 moer 94194000
4 kardoes kompl. 92730000
5 dichting 95008000
6 mousseur kompl. 13912000
7 schachtbevestigingsset kompl. 96016000
8 aansluitslang 450mm 95001000
9 trekstang 96657000
10 kogelgewricht 92036000
Toebehoren
X afvoer montagesleutel 58085000
(Wordt niet meegeleverd)
