Metris 230
31081000 / 31087000
31187000

Montage siehe Seite 31

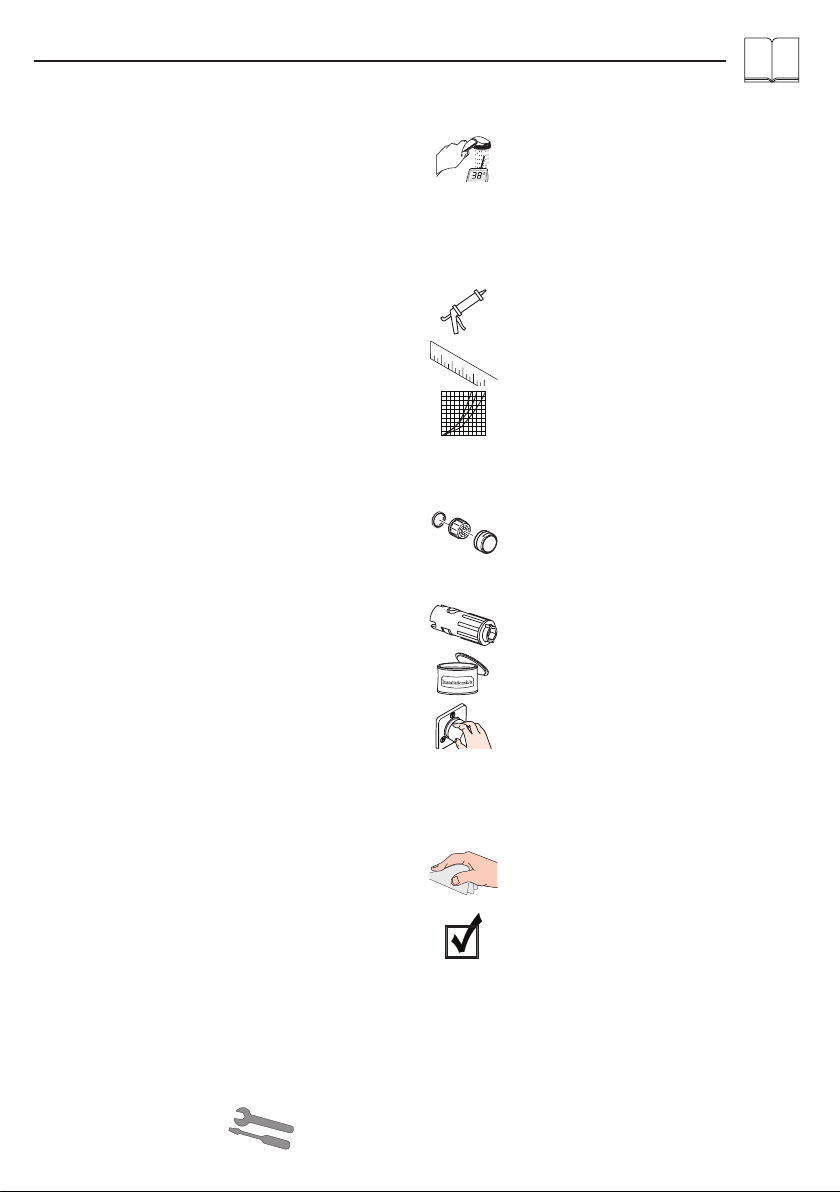

Reinigung
siehe beiliegende Broschüre.
Bedienung (siehe Seite 40)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
Installationskitt nicht im Lieferumfang
enthalten
Sonderzubehör
Montageschlüssel (58085000) nicht im
Lieferumfang enthalten
Serviceteile (siehe Seite 37)
Durchflussdiagramm (siehe Seite
35)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 35)
Kein essigsäurehaltiges Silikon verwenden!
Justierung
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 34. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht notwendig.
Symbolerklärung
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
6Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Hansgrohe Armaturen können in Verbindung
mit hydraulisch und thermisch gesteuerten
Durchlauferhitzern eingesetzt werden, wenn der
Fließdruck mindestens 0,15 MPa beträgt.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Armatur serienmäßig mit EcoSmart®
(Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 – 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

Montage voir page 31
Nettoyage
voir la brochure ci-jointe.
Instructions de service (voir page
40)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Mastic d‘installation ne fait pas partie de la
fourniture
Accessoires en option
clé de montage (58085000) ne fait pas
partie de la fourniture
Pièces détachées (voir pages 37)
Diagramme du débit (voir page
35)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 35)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Etalonnage
Mitigeur avec limitation de la température:
consulter la page 34 pour le réglage.
Une limitation de la température n’est pas
nécessaire quand le mitigeur est alimenté
par un chauffe-eau instantané.
Description du symbole
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
6Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d‘eau doit être plus important, il est possible
d‘enlever l‘EcoSmart® (limiteur de débit) se trouvant
derrière l‘aérateur.
• Les mitigeurs Hansgrohe fonctionnent également
en association à des chauffe-eau à commande
hydraulique ou thermique à condition que la pression
soit au minimum de 0,15 MPa.
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 – 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Le produit est exclusivement conçu pour de l‘eau
potable!
Français
3

Assembly see page 31
Cleaning
see enclosed brochure.
Operation (see page 40)
Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolonged
period of non-use.
Installation putty order as an extra
Special accessories
special tool (58085000) order as an extra
Spare parts (see page 37)
Flow diagram (see page 35)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 35)
Do not use silicone containing acetic acid!
Adjustment
To adjust the hot water limiter on single lever
mixers, please see page 34. No adjustment
is necessary when using a continuous flow
water heater.
Symbol description
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous
flow heaters if the flow pressure is at least 0,15 MPa.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 – 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Pulitura
vedi il prospetto accluso.
Procedura (vedi pagg. 40)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Mastice d‘installazione non contenuto nel
volume di fornitura
Accessori speciali
chiave per montaggio (58085000) non
contenuto nel volume di fornitura
Parti di ricambio (vedi pagg. 37)
Diagramma flusso (vedi pagg.
35)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 35)
Non utilizzare silicone contenente acido
acetico!
Taratura
Regolazione del limitatore di erogazione di
acqua calde dei miscelatori monocomando,
vedere pagina 34. In combinazione
con le caldaie istantanee, il limitatore
di erogazione di acqua calda non è
necessario.
Descrizione simbolo
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
6Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• I miscelatori Hansgrohe possono venire usati con
caldaie a „bassa pressione“ se la pressione di flusso è
almeno di 0,15 MPa.
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 – 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell‘acqua calda consigliata: 65°C
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Limpiar
ver el folleto adjunto.
Manejo (ver página 40)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Masilla no incluido en el suministro
Opcional
Llave de montaje (58085000) no incluido
en el suministro
Repuestos (ver página 37)
Diagrama de circulación (ver
página 35)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 35)
No utilizar silicona que contiene ácido
acético!
Ajuste
Uso como mezclador monomando con
limitación del caudal de agua caliente: ver
ajuste en pagina 34. En combianción con
calentadores instantáneos no es necesario
limitar el caudal de agua caliente.
Descripción de símbolos
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
6Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
• Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 – 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Reinigen
zie bijgevoegde brochure.
Bediening (zie blz. 40)
Hansgrohe raadt aan om ‘s morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Kit behoort niet tot het leveringspakket
Toebehoren
montagesleutel (58085000) behoort niet tot
het leveringspakket
Service onderdelen (zie blz. 37)
Doorstroomdiagram (zie blz. 35)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 35)
Gebruik geen zuurhoudende silicone!
Instellen
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie
blz. 34. In kombinatie met geisers is een
warmwaterbegrenzing niet noodzakelijk.
Symboolbeschrijving
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
• Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Technische gegevens
Armatuur standaard met EcoSmart®
(doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 – 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Rengøring
se venligst den vedlagte brochure.
Bediening (se s. 40)
Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
Kitt ikke med i leveringsomfang
Specialtilbehør
Monteringsnøgle (58085000) ikke med i
leveringsomfang
Reservedele (se s. 37)
Gennemstrømningsdiagram (se
s. 35)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 35)
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 34. I forbindelse med
gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Symbolbeskrivelse
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
• Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
Tekniske data
Armaturet er forsynet med EcoSmart®
(gennemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 – 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Limpeza
consultar a seguinte brochura.
Funcionamento (ver página 40)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Mástique não incluído no volume de
fornecimento
Acessórios especiais
Chave especial (58085000) não incluído
no volume de fornecimento
Peças de substituição (ver página
37)
Fluxograma (ver página 35)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 35)
Não utilizar silicone que contenha ácido
acético!
Afinação
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 34). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
se aplica.
Descrição do símbolo
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
• As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo,
de 0,15 MPa.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 – 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Czyszczenie
patrz dołączona broszura.
Obsługa (patrz strona 40)
Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody pitnej.
Kit instalatorski Nie jest częścią dostawy
Wyposażenie specjalne
Klucz montażowy (58085000) Nie jest
częścią dostawy
Części serwisowe (patrz strona
37)
Schemat przepływu (patrz strona
35)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 35)
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 34. W połączeniu
z przepływowym podgrzewaczem wody
ogranicznik temperatury wody nie jest
konieczny.
Opis symbolu
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
6Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart®
(ogranicznik przepływu) znajdujący się za
napowietrzaczem.
• Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 – 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Čištění
viz přiložená brožura.
Ovládání (viz strana 40)
Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního půl
litru jako pitnou vodu.
Instalační kit není součástí dodávky
Zvláštní příslušenství
montážní klíč (58085000) není součástí
dodávky
Servisní díly (viz strana 37)
Diagram průtoku (viz strana 35)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 35)
Nepoužívat silikon s obsahem kyseliny
octové!
Nastavení
Páková baterie s omezením horké vody,
seřízení viz. str. 34. Ve spojení s průtokovými
ohřívači není uzávěr teplé vody nutný.
Popis symbolů
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
6Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
• Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 – 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Čistenie
nájdete v priloženej brožúre.
Obsluha (viď strana 40)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Inštalačná súprava nie je súčasťou dodávky
Zvláštne príslušenstvo
montážny kľúč (58085000) nie je súčasťou
dodávky
Servisné diely (viď strana 37)
Diagram prietoku (viď strana 35)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 35)
Nepoužívať silikón s obsahom kyseliny
octovej!
Nastavenie
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 34. V spojení s
prietokovými ohrievačmi nie je uzáver teplej
vody nutný.
Popis symbolov
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Produkt sa smie používať len na kúpanie a telesnú
hygienu.
6Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
• Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 – 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第 31 页
清洗
附有小手册
操作 (参见第40页)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
水管胶泥不在供货范围内
选装附件
专用工具(58085000)不在供货范围内
备用零件 (参见第37页)
流量示意图 (参见第35页)
带有EcoSmart®
无EcoSmart®
大小 (参见第35页)
请勿使用含有乙酸的硅！
调节
带有热水控制器的单手柄龙头的调节方
法，参见第34页。如果与连续流热水
器一起使用，则不必作任何调节。
符号说明
6安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
6冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
• 如果水压达到0,15MPa以上，汉斯格雅双手柄
龙头可以和液压式或热控式连续流热水器一起
使用。
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1–0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 40)
Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
Монтаж подводки не включено в объем
поставки!
Специальные
принадлежности
Монтажный ключ (58085000) не
включено в объем поставки!
Κомплеκт (см. стр. 37)
Схема потока (см. стр. 35)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 35)
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка
Однорычажный смеситель имеет
ограничитель расхода горячей воды (см.
Стр. 34: юстировка).
Описание символов
6Указания по технике
безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
6донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
• Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением,
если давление истечения составляет не менее 0,15
МПа.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 – 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a 31. oldalon
Tisztítás
lásd a mellékelt brosúrát.
Használat (lásd a 40. oldalon)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
szaniter szilikon a szállítási egység nem
tartalmazza
Egyéb tartozék
Szerelőkulcs (58085000) a szállítási
egység nem tartalmazza
Tartozékok (lásd a 37. oldalon)
Átfolyási diagramm (lásd a 35.
oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a 35. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Beállítás
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 34. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem szükséges a melegvíz-
korlátozó.
Szimbólumok leírása
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
6A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható
a perlátor mögül.
• A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább
0,15 MPa.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 – 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Puhdistus
katso oheinen esite
Käyttö (katso sivu 40)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
Asennussarja ei kuulu toimitukseen
Erityisvaruste
Asennusavain (58085000) ei kuulu
toimitukseen
Varaosat (katso sivu 37)
Virtausdiagrammi (katso sivu 35)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 35)
Älä käytä etikkahappopitoista silikonia!
Säätö
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 34.
Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Merkin kuvaus
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
6Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Jos läpivirtauskuumentimen kanssa on ongelmia
tai jos halutaan suurempaa veden virtausmäärää,
voidaan poreenmuodostajan takana oleva EcoSmart®
(virtauksenrajoitin) poistaa.
• Hansgrohe kalusteita voi käyttää hydraulisesti
tai termisesti ohjattujen läpivirtauskuumentimien
yhteydessä, jos virtauspaine on vähintään 0,15 MPa.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 – 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
16

Montering se sidan 31
Rengöring
se den medföljande broschyren
Hantering (se sidan 40)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Installationskitt medföljer ej leveransen
Specialtillbehör
Monteringsnyckel (58085000) medföljer ej
leveransen
Reservdelar (se sidan 37)
Flödesschema (se sidan 35)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 35)
Använd inte silikon som innehåller ättiksyra!
Justering
Enhandsblandare med varmvattenreglering,
justering se sidan 34. Vid användning
tillsammans med varmvattenberedare
behövs ingen varmvattenreglering.
Symbolförklaring
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Produkten får bara användas till kroppshygien med
bad och dusch.
6Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Om det är problem med vattenberedaren eller
om större vattenflöde önskas kan EcoSmart®
(flödeskontroll) som sitter bakom perlatorn tas bort.
• Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare
när flödestrycket uppgår till minst 0,15 MPa.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
Tekniska data
Blandare seriemässigt med EcoSmart®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 – 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Valymas
žr. pridedamoje brošiūroje.
Eksploatacija (žr. psl. 40)
Naudojant po ilgesnės pertraukos,
„Hansgrohe“ rekomenduoja pirmo pusės
litro vandens nevartoti kaip geriamojo.
Montavimo rinkinys nėra pridedama
Specialūs priedai
Montavimo raktas (58085000) nėra
pridedama
Atsarginės dalys (žr. psl. 37)
Pralaidumo diagrama (žr. psl.
35)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 35)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Reguliavimas
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 34).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nebūtinas.
Simbolio aprašymas
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
6Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Jei yra problemų su momentiniu vandens šildytuvu
ar neužtenka vandens srauto, galima pašalinti už
aeratoriaus esantį „EcoSmart®“ (vandens srauto
ribotuvą).
• “Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 – 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Čišćenje
se u priloženoj brošuri.
Upotreba (pogledaj stranicu 40)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Instalaterski kit Nije sadržano u isporuci!
Posebni pribor
ključ za montažu (58085000) Nije
sadržano u isporuci!
Rezervni djelovi (pogledaj
stranicu 37)
Dijagram protoka (pogledaj
stranicu 35)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 35)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija
Da bi podesili limiter vruće vode na
jednoručnim slavinama molimo Vas da
pogledate stranicu 34. Podešavanje nije
potrebno ako koristite protočni bojler.
Opis simbola
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
6Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
• Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 – 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı Bakınız sayfa 31
Temizleme
birlikte verilen broşür
Kullanımı (Bakınız sayfa 40)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Montaj silikonu Teslimat kapsamına dahil
değildir
Özel aksesuarlar
Montaj anahtarı (58085000) Teslimat
kapsamına dahil değildir
Yedek Parçalar (Bakınız sayfa 37)
Akış diyagramı (Bakınız sayfa 35)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (Bakınız sayfa 35)
Asetik asit içeren silikon kullanmayın!
Ayarlama
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 34. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısına gerek
kalmaz.
Simge açıklaması
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
6Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında
problemler söz konusu ise veya akan su miktarının
daha fazla olması isteniyorsa, perlatörün arka
tarafındaki EcoSmart® (akış sınırlayıcısı) sökülüp
çıkarılabilir.
• Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle
bağlantılı olarak kullanılabilir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
