Hans Grohe Metris Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d‘emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l‘uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30
Metris 110
31080000 /
31084000 /
31121000 /
31203000 /
31204000
Metris
31280000
Metris 200
31183000 /
31185000
Metris 100
31088000 /
31186000
Metris 260
31082000 /
31184000

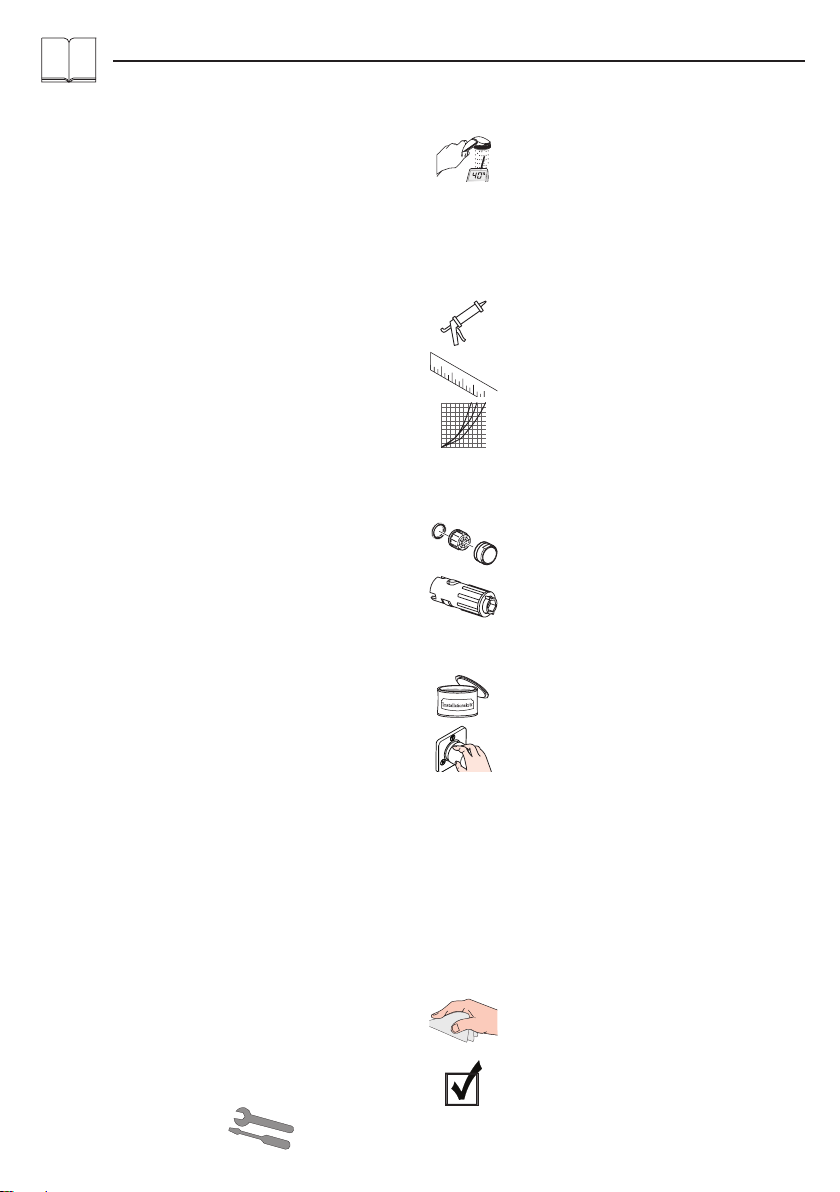

Montage siehe Seite 31
Prüfzeichen (siehe Seite 40)
Reinigung
siehe beiliegende Broschüre
Bedienung (siehe Seite 35)
• Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten
halben Liter nicht als Trinkwasser zu
verwenden.
• Um eine Stagnation in den
Anschlussleitungen zu vermeiden, muss
nach längeren Gebrauchspausen,
mindestens aber jeden dritten Tag, die
Armatur in Griffstellung heiß und kalt
geöffnet werden bis eine gleichbleibende
Auslauftemperatur erreicht ist.
Installationskitt nicht im Lieferumfang
enthalten
Sonderzubehör
Montageschlüssel (58085000) nicht im
Lieferumfang enthalten
Serviceteile (siehe Seite 38)
Durchflussdiagramm
(siehe Seite 36)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 36)
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 34)
Einhandmischer mit
Warmwasserbegrenzung, Justierung
siehe Seite 34. In Verbindung
mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
Technische Daten
Armatur serienmäßig mit EcoSmart®
(Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Hansgrohe Armaturen können in Verbindung mit
hydraulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden, wenn der Fließdruck mindestens
0,15 MPa beträgt.
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2

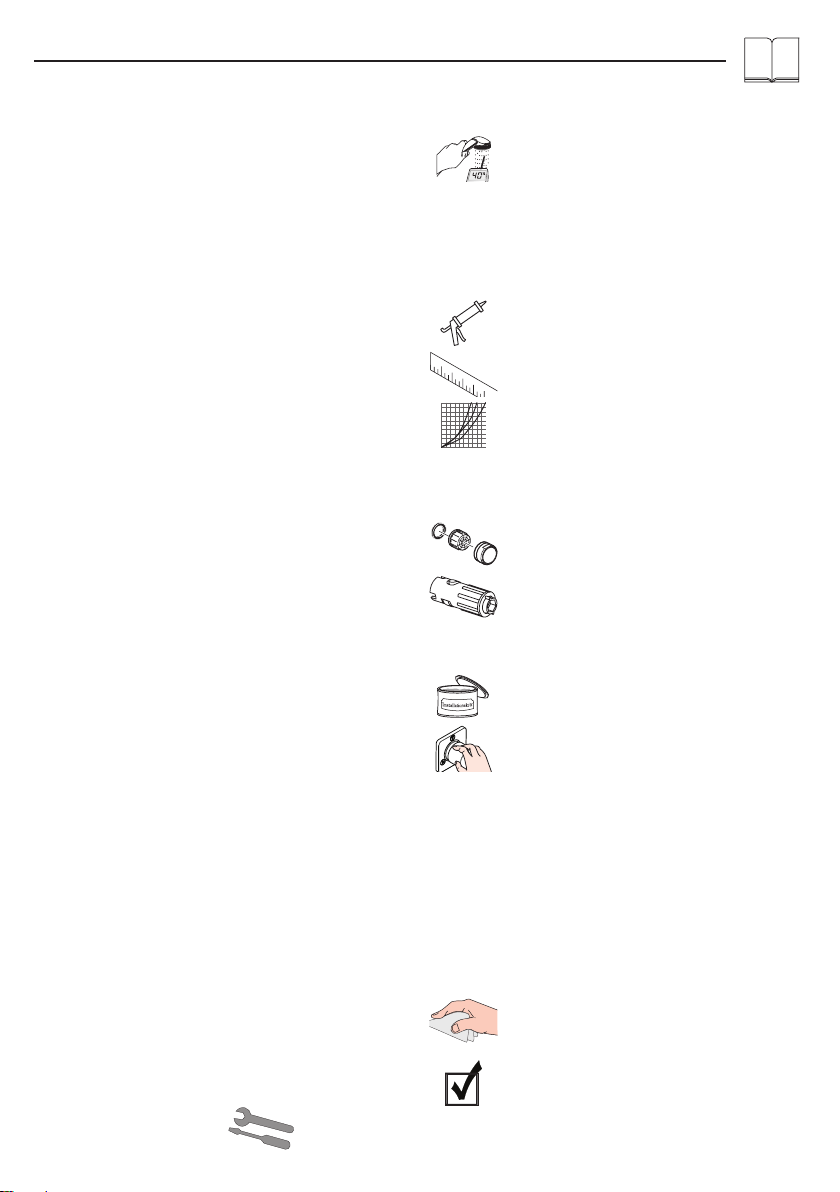

Montage voir page 31
Classification acoustique et
débit (voir page 40)
Nettoyage
voir la brochure ci-jointe
Instructions de service (voir page
35)
• Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
• Afin d‘éviter une stagnation dans les
conduites de raccordement après une
inutilisation prolongée, il faut ouvrir au
moins une fois tous les 3 jours le roinet en
position chaud et froid, jusqu‘à l‘obtention
d‘une température de sortie uniforme.
Mastic d‘installation ne fait pas partie de la
fourniture
Accessoires en option
clé de montage (58085000) ne fait pas
partie de la fourniture
Pièces détachées (voir pages 38)
Diagramme du débit
(voir page 36)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 36)
Ne pas utiliser de silicone contenant de
l‘acide acétique!
Etalonnage (voir page 34)
Mitigeur avec limitation de la température:
voir la page 34 pour le réglage. Une
limitation de la température n’est pas
recommandée quand le mitigeur est
alimenté par un chauffe-eau instantané.
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu‘à se laver et
à assurer l‘hygiène corporelle.
Il est conseillé d‘équilibrer les pressions de l‘eau
chaude et froide.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d‘eau doit être plus important, il est possible
d‘enlever l‘EcoSmart® (limiteur de débit) se trouvant
derrière l‘aérateur.
• Avant son montage, s‘assurer que le produit n‘a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Les mitigeurs Hansgrohe fonctionnent également en
association à des chauffe-eau à commande hydraulique
ou thermique à condition que la pression soit au
minimum de 0,15 MPa.
Le produit est exclusivement conçu pour de l’eau
potable!
Français
3

Assembly see page 31
Test certificate (see page 40)
Cleaning
see enclosed brochure
Operation (see page 35)
• Hansgrohe recommends not to use
as drinking water the first half liter of
water drawn in the morning or after a
prolonged period of non-use.
• After periods of prolonged non-use, but
at least every third day, the fittings must
be opened with the handle in hot and
cold position to prevent stagnation in the
connecting lines. Let the water run until the
water temperature is constant.
Installation putty order as an extra
Special accessories
special tool (58085000) order as an extra
Spare parts (see page 38)
Flow diagram
(see page 36)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 36)
Do not use silicone containing acetic acid!
Adjustment (see page 34)
To adjust the hot water limiter on single lever
mixers, please see page 34. Using a hot
water limiter in connection with a continuous
flow water heater is not recommended.
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
Hansgrohe mixers can be used together with
hydraulically and thermically controlled continuous flow
heaters if the flow pressure is at least 0,15 MPa.
The product is exclusively designed for drinking water!
English
4

Montaggio vedi pagg. 31
Segno di verifica (vedi pagg. 40)
Pulitura
vedi il prospetto accluso
Procedura (vedi pagg. 35)
• Hansgrohe raccomanda, di mattina
oppure dopo lunghi tempi di stagnazione,
di non utilizzare il primo mezzo litro come
acqua potabile.
• Per evitare un ristagno nelle condotte
di allacciamento, dopo lunghe pause
senza utilizzo, almeno però ogni terzo
giorno, bisogna aprire il valvolame nella
posizione calda e fredda fino a quando
si è raggiunto una temperatura d‘uscita
uniforme.
Mastice d‘installazione non contenuto nel
volume di fornitura
Accessori speciali
chiave per montaggio (58085000) non
contenuto nel volume di fornitura
Parti di ricambio (vedi pagg. 38)
Diagramma flusso
(vedi pagg. 36)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 36)
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 34)
Per la regolazione del limitatore di
erogazione di acqua calda dei miscelatori
monocomando, vedi Pagina 34. Un
limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non
è consigliabile.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l‘giene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell‘acqua fredda e dell‘acqua
calda.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d‘uso: max. 1 MPa
Pressione d‘uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: max. 80°C
Temp. dell’acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
I miscelatori Hansgrohe possono venire usati con caldaie
a “bassa pressione” se la pressione di flusso è almeno di
0,15 MPa.
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
5

Montaje ver página 31
Marca de verificación (ver
página 40)
Limpiar
ver el folleto adjunto
Manejo (ver página 35)
• Hansgrohe recomienda no utilizar el
primer medio litro como agua potable
por las mañanas o tras un largo periodo
de inactividad.
• Para evitar un estancamiento en las
tuberías de conexión, tras una inactividad
prolongada, pero al menos cada tres
días, hay que abrir el grifo en la posición
de caliente y frío hasta obtener una
temperatura de salida constante.
Masilla no incluido en el suministro
Opcional

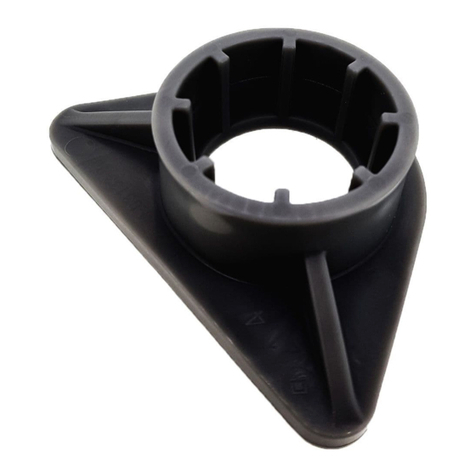

Llave de montaje (58085000) no incluido
en el suministro
Repuestos (ver página 38)
Diagrama de circulación
(ver página 36)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 36)
No utilizar silicona que contiene ácido
acético!
Ajuste (ver página 34)
Uso como mezclador monomando con
limitación del caudal de agua caliente:
ver ajuste en pagina 34. En combianción
con calentadores instantáneos no es
recomendable limitar el caudal de agua
caliente.

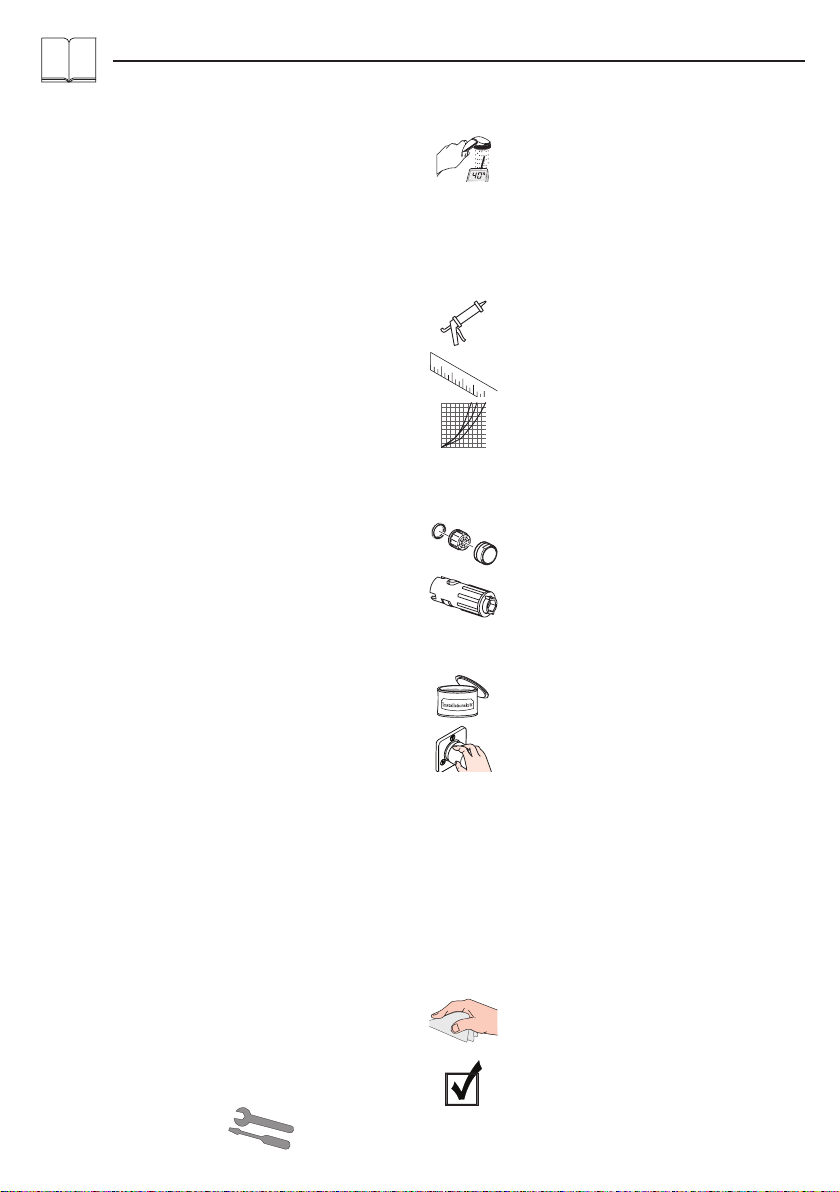

Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede
quitarse el EcoSmart® (limitador de caudal), situado
detrás del aireador.
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
Los mezcladores Hansgrohe pueden ser utilizados
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión en servicio ascienda a un mínimo de
0,15 MPa.
El producto ha sido concebido exclusivamente para
agua potable.
Español
6

Montage zie blz. 31
Keurmerk (zie blz. 40)
Reinigen
zie bijgevoegde brochure
Bediening (zie blz. 35)
• Hansgrohe raadt aan om ‚s morgens na
langere stagnatietijden de eerste halve
liter niet als dinkwater te gebruiken.
• Om stagnatie in de aansluitleidingen te
vermijden, moet de armatuur na langere
bedrijfsonderbrekingen en minstens alle
drie dagen in de hete en koude stand
geopend worden tot een constante
uitlooptemperatuur bereikt is.
Kit behoort niet tot het leveringspakket
Toebehoren
montagesleutel (58085000) behoort niet tot
het leveringspakket
Service onderdelen (zie blz. 38)
Doorstroomdiagram
(zie blz. 36)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 36)
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 34)
Eéngreepsmengkranen met
warmwaterbegrenzing, instelling zie blz.
34. In combinatie met geisers wordt een
warmwaterbegrenzing niet aanbevolen.

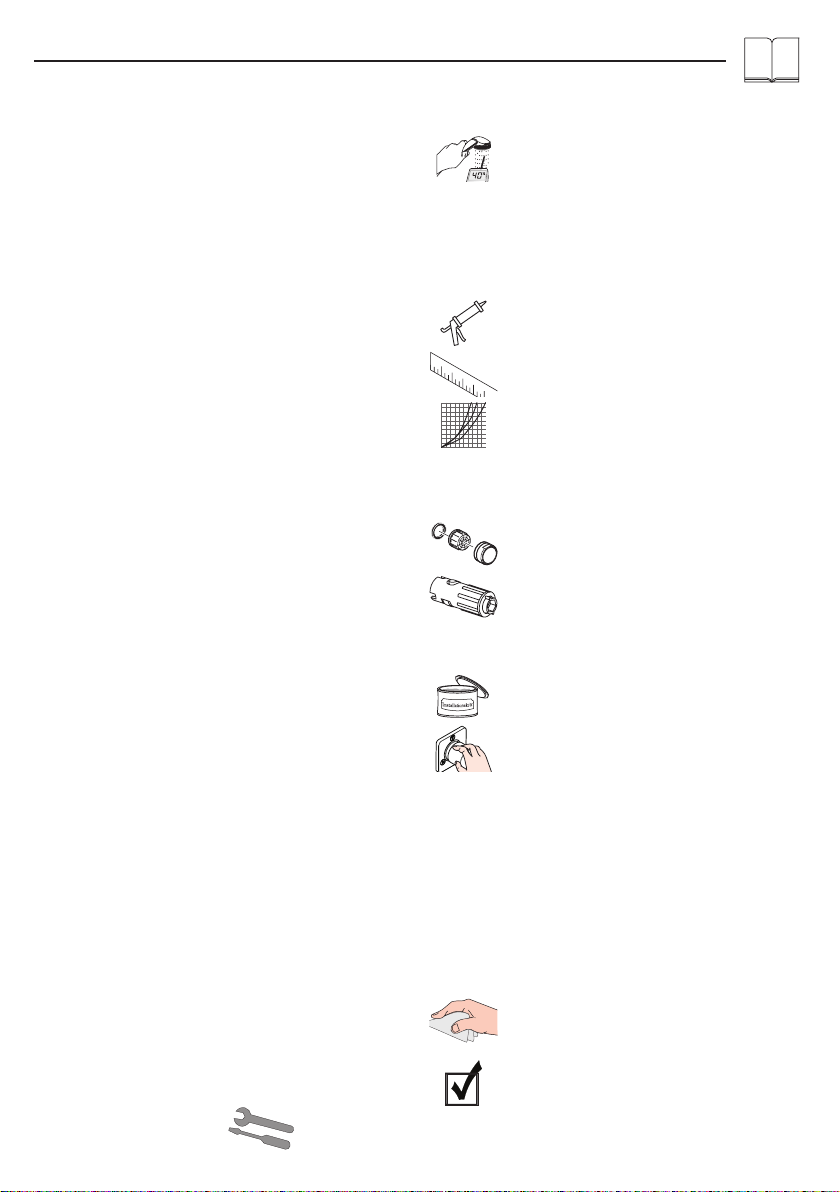

Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en
warmwatertoevoer dienen vermeden te worden.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
Technische gegevens
Armatuur standaard met EcoSmart®
(doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Hansgrohe kranen kunnen samen met hydraulisch en
thermisch gestuurde geisers gebruikt worden indien de
uitstroomdruk min. 0,15 MPa bedraagt.
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7

Montering se s. 31
Godkendelse (se s. 40)
Rengøring
se venligst den vedlagte brochure
Bediening (se s. 35)
• Hansgrohe anbefaler at den første halve
liter om morgenen eller efter længere
stagneringstider ikke anvendes som
drikkevand.
• For at undgå en stagnation i
tilslutningsledningerne, skal armaturet
i stilling varm og koldt åbnes efter
længere brugspauser dog mindst hver
tredje dag indtil der opnås en ufornadret
udløbstemperatur.
Kitt ikke med i leveringsomfang
Specialtilbehør
Monteringsnøgle (58085000) ikke med i
leveringsomfang
Reservedele (se s. 38)
Gennemstrømningsdiagram
(se s. 36)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 36)
Der må ikke benyttes eddikesyreholdig
silikone!
Forindstilling (se s. 34)
Etgrebsarmaturer med
varmtvandsbegrænsning, justering
se side 34. I forbindelse med
gennemstrømningsvandvarmer anbefales en
varmtvandsbegrænsning ikke.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved problemer med gennemløbsvandvarmer eller
hvis der ønskes mere vandgennemstrømning, kan
EcoSmart® (gennemstrømningsbegrænseren), der
sidder i perlatoren, fjernes.
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
Tekniske data
Armaturet er forsynet med EcoSmart®
(gennemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Hansgrohe armaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk på
0,15 MPa.
Produktet er udelukkende beregnet til drikkevand!
Dansk
8

Montagem ver página 31
Marca de controlo (ver página
40)
Limpeza
consultar a seguinte brochura
Funcionamento (ver página 35)
• A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
• De modo a evitar uma estagnação nas
tubagens de conexão, é necessário abrir
a torneira na posição da água quente
e fria (pelo menos todos os três dias ou
após longas interrupções de utilização)
até se verificar uma temperatura de saída
uniforme.
Mástique não incluído no volume de
fornecimento
Acessórios especiais
Chave especial (58085000) não incluído
no volume de fornecimento
Peças de substituição (ver página
38)
Fluxograma
(ver página 36)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 36)
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 34)
Misturadora monocomando equipada com
limitador de temperatura (vide pàg. 34). Em
combinação com caldeira ou esquentador
instantâneo o limitador de água quente não
é recomendado.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
As misturadoras Hansgrohe podem ser utilizadas com
esquentadores (de controlo térmico ou hidráulico)
desde que a pressão de utilização seja, no minimo, de
0,15 MPa.
Este produto foi única e exclusivamente concebido para
água potável!
Português
9

Montaż patrz strona 31
Znak jakości (patrz strona 40)
Czyszczenie
patrz dołączona broszura
Obsługa (patrz strona 35)
• Hansgrohe zaleca, by z rana lub po
dłuższym czasie niekorzystania, pierwsze
pół litra wody nie używać jako wody pitnej.
• W celu uniknięcia stagnacji w
przewodach doprowadzających, po
dłuższych przerwach w użytkowaniu,
przynajmniej jednak co trzy dni,
należy otworzyć armaturę w pozycji
wody gorącej i zimnej, aby osiągnąć
temperaturę na wylocie na stałym
poziomie.
Kit instalatorski Nie jest częścią dostawy
Wyposażenie specjalne
Klucz montażowy (58085000) Nie jest
częścią dostawy
Części serwisowe (patrz strona
38)
Schemat przepływu
(patrz strona 36)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 36)
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 34)
Mieszacz jednouchwytowy z
ogranicznikiem temperatury wody,
ustawianie, patrz str. 34. Używanie
ogranicznika temperatury wody
w połączeniu z przepływowym
podgrzewaczem wody nie jest zalecane.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• W przypadku problemów z przepływowymi
podgrzewaczami wody lub jeśli chce się uzyskać
większy przepływ wody, można usunąć EcoSmart®
(ogranicznik przepływu) znajdujący się za
napowietrzaczem.
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Armatura Hansgrohe może być stosowana z
przepływowymi podgrzewaczami wody sterowanymi
hydraulicznie i termicznie w przypadku, gdy ciśnienie
przepływu wynosi co najmniej 0,15 MPa.
Produkt stworzono wyłącznie do wody pitnej!
Polski
10

Montáž viz strana 31
Zkušební značka (viz strana 40)
Čištění
viz přiložená brožura
Ovládání (viz strana 35)
• Hansgrohe doporučuje ráno nebo po
delších přestávkách nepoužívat prvního
půl litru jako pitnou vodu.
• Pokud chcete zabránit stagnaci v
přípojných vedeních, musíte po delších
přestávkách, alespoň však každý třetí
den, otevřít armaturu v poloze horká a
studená, dokud není výstupní teplota
konstantní.
Instalační kit není součástí dodávky
Zvláštní příslušenství
montážní klíč (58085000) není součástí
dodávky
Servisní díly (viz strana 38)
Diagram průtoku
(viz strana 36)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 36)
Nepoužívat silikon s obsahem kyseliny
octové!
Nastavení (viz strana 34)
Páková baterie s omezením horké vody,
seřízení viz. str. 34. Ve spojení s průtokovými
ohřívači nedoporučujeme používat uzávěr
teplé vody.
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Armatury Hansgrohe je možno používat v kombinaci s
hydraulicky a tepelně řízenými průtokovými ohřívači v
případě, že tlak činí minimálně 0,15 MPa.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
11

Montáž viď strana 31
Osvedčenie o skúške (viď strana
40)
Čistenie
nájdete v priloženej brožúre
Obsluha (viď strana 35)
• Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol
litra vody ako pitnú vodu.
• Aby sa zabránilo stagnácii v prípojných
vedeniach, musí sa po dlhších
prestávkach medzi používaním, minimálne
však každý tretí deň, otvoriť armatúra v
polohe páky horúca a studená, kým sa
nedosiahne konštantná výstupná teplota.
Inštalačná súprava nie je súčasťou dodávky
Zvláštne príslušenstvo
montážny kľúč (58085000) nie je súčasťou
dodávky
Servisné diely (viď strana 38)
Diagram prietoku
(viď strana 36)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 36)
Nepoužívať silikón s obsahom kyseliny
octovej!
Nastavenie (viď strana 34)
Páková batéria s obmedzením teplej
vody, nastavenie viď.str. 34. V spojení s
prietokovými ohrievačmi sa uzáver teplej
vody neodporúča.
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
• Pri problémoch s prietokovým ohrievačom alebo ak je
požadovaný väčší prietok vody, môže sa demontovať
zariadenie EcoSmart® (obmedzovač prietoku), ktoré
je umiestnené za perlátorom.
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Batérie Hansgrohe môžete používať v spojení s
hydraulickými a tepelne ovládanými prietokovými
ohrievačmi, ak je tlak minimálne 0,15 MPa.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12

安装 参见第 31 页
检验标记 (参见第 40 页)
清洗
附有小手册
操作 (参见第 35 页)
• 汉斯格雅建议，清晨或在水流长时间
停滞后，前半升水不作饮用水使用。
• 为了避免在连接管路内发生堵塞，如
长时间未使用，则必须至少每三天将
龙头调至热水和冷水位置，并打开龙
头，直至水流温度保持恒定。
水管胶泥不在供货范围内
选装附件
专用工具(58085000)不在供货范围内
备用零件 (参见第 38 页)
流量示意图
(参见第 36 页)
带有EcoSmart®
无EcoSmart®
大小 (参见第 36 页)
请勿使用含有乙酸的硅！
调节 (参见第 34 页)
带有热水控制器的单手柄龙头的调节
方法，参见第34页。如果与即热式
热水器一起使用，则不建议使用止热水
装置。
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品。
• 如果使用即热式热水器时出现问题，或要求更大
的水流量，可以把位于水波器后面的EcoSmart®
（流量限制器）拆除。
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
如果水压达到0,15MPa以上，汉斯格雅双手柄龙
头可以和液压式或热控式连续流热水器一起使用。
该产品专为饮用水设计！
中文
13

Монтаж см. стр. 31
Знак технического контроля
(см. стр. 40)
Очистка
см прилагаемая брошюра
Эксплуатация (см. стр. 35)
• Hansgrohe рекомендует по утрам
либо после длительного перерыва в
использовании не использовать первые
поллитра воды для питья.
• Во избежание стагнации в
подсоединительных проводах после
двительных пауз в использовании, минимум
раз в три дня, арматуру нужно открывать
в горячем и холодном положении ручки,
пока не будет достигнута равномерная
температура выходящей воды.
Монтаж подводки не включено в объем
поставки!
Специальные
принадлежности
Монтажный ключ (58085000) не
включено в объем поставки!
Κомплеκт (см. стр. 38)
Схема потока
(см. стр. 36)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 36)
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 34)
Однорычажный смеситель имеет
ограничитель расхода горячей воды
(см. Стр. 34: юстировка). В комбинации
с проточными нагревателями не
рекомендуется установка блокировка
горячей воды!
Описание символов
Указания по технике
безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и
личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами
выровнять авление холодной и горячей воды при
помощи вентмлей регулирующих подачу воды в
квартиру.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы.
• Если возникнут проблемы с проточным бойлером
или потребуется увеличить расход воды, то можно
удалить EcoSmart® (ограничитель потока воды),
который установлен за воздушным рассекателем.
• Перед монтажом следует проверить изделие
на предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Арматуры Hansgrohe могут использоваться в
комбинации с проточными нагревателями с
гидравлическим и термическим управлением, если
давление истечения составляет не менее 0,15 МПа.
Изделие предназначено исключительно для питьевой
воды!
Русский
14

Szerelés lásd a 31. oldalon
Vizsgajel (lásd a 40. oldalon)
Tisztítás
lásd a mellékelt brosúrát
Használat (lásd a 35. oldalon)
• A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne
használja ivóvízként.
• A csatlakozóvezetékekben a pangás
elkerülése érdekében hosszabb
használati szünet után, de legalább
minden harmadik nap, a csaptelep karját
forró és hideg állásban ki kell nyitni,
amíg el nem éri az egyenletes kimeneti
hőmérsékletet.
szaniter szilikon a szállítási egység nem
tartalmazza
Egyéb tartozék
Szerelőkulcs (58085000) a szállítási
egység nem tartalmazza
Tartozékok (lásd a 38. oldalon)
Átfolyási diagramm
(lásd a 36. oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a 36. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Beállítás (lásd a 34. oldalon)
Az egykaros, melegvíz-korlátozóval
ellátott keverő csaptelep beállítását lásd
a 34. oldalon. Az átfolyó rendszerű
vízmelegítőknél nem ajánlott a melegvíz-
korlátozó.
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
• Ha problémák adódnak az átfolyós vízmelegítõvel
vagy nagyobb átfolyó vízmennyiségre van szükség,
akkor az EcoSmart® (átfolyáskorlátozó) eltávolíható a
perlátor mögül.
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A Hangsrohe csaptelepek hidraulikus és termikus
vezérlésű átfolyós melegítőkkel kapcsolatban is
használhatóak, ha az átfolyó nyomás legalább
0,15 MPa.
A terméket kizárólag ivóvízhez tervezték!
Magyar
15

Asennus katso sivu 31
Koestusmerkki (katso sivu 40)
Puhdistus
katso oheinen esite
Käyttö (katso sivu 35)
• Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä
aamuisin eikä silloin, kun laitetta ei ole
käytetty pitkään aikaan.
• Stagnaation välttämiseksi liitosputkissa
täytyy pitkien käyttötaukojen jälkeen,
kuitenkin vähintään kolmen päivän välein,
hana kääntää kuumaan ja kylmään
asentoon, kunnes on saavutettu tasainen
ulostulolämpötila.
Asennussarja ei kuulu toimitukseen
Erityisvaruste
Asennusavain (58085000) ei kuulu
toimitukseen
Varaosat (katso sivu 38)
Virtausdiagrammi
(katso sivu 36)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 36)
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 34)
Yksivipuinen sekoittaja lämpimän veden
rajoituksella, katso säätö sivulta 34.
Lämpimän veden rajoitusta ei suositella
läpivirtauskuumentimen yhteydessä.
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
• Jos läpivirtauskuumentimen kanssa on ongelmia
tai jos halutaan suurempaa veden virtausmäärää,
voidaan poreenmuodostajan takana oleva EcoSmart®
(virtauksenrajoitin) poistaa.
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Hansgrohe kalusteita voi käyttää hydraulisesti tai
termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Suomi
16

Montering se sidan 31
Testsigill (se sidan 40)
Rengöring
se den medföljande broschyren
Hantering (se sidan 35)
• Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten
på morgonen eller efter längre perioder
utan användning.
• För att undvika en stagnering i
anslutningsledningarna måste blandaren
öppnas och spolas kallt och varmt tills
en jämn temperatur är uppnådd när den
inte har använts på länge, dock minst var
tredje dag.
Installationskitt medföljer ej leveransen
Specialtillbehör
Monteringsnyckel (58085000) medföljer ej
leveransen
Reservdelar (se sidan 38)
Flödesschema
(se sidan 36)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 36)
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 34)
Enhandsblandare med varmvattenreglering,
justering se sidan 34. Tillsammans med
varmvattenberedare rekommenderas inte en
varmvattenreglering.
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• Om det är problem med vattenberedaren eller
om större vattenflöde önskas kan EcoSmart®
(flödeskontroll) som sitter bakom perlatorn tas bort.
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
Tekniska data
Blandare seriemässigt med EcoSmart®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Hansgrohe blandare kan användas tillsammans med
hydrauliskt och termiskt styrda varmvattenberedare när
flödestrycket uppgår till minst 0,15 MPa.
Produkten är enbart avsedd för dricksvatten!
Svenska
17

Montavimas žr. psl. 31
Bandymo pažyma (žr. psl. 40)
Valymas
žr. pridedamoje brošiūroje
Eksploatacija (žr. psl. 35)
• Naudojant po ilgesnės pertraukos,
„Hansgrohe“ rekomenduoja pirmo pusės
litro vandens nevartoti kaip geriamojo.
• Kad neužsikištų prijungimo vamzdžiai,
po ilgesnių naudojimo pertraukų bent
kas tris dienas atverkite maišytuvą
nustatę rankenėlę tiek į karšto, tiek į
šalto vandenes padėtį, kol pasieksite,
kad tekančio vandens temperatūra bus
pastovi.
Montavimo rinkinys nėra pridedama
Specialūs priedai
Montavimo raktas (58085000) nėra
pridedama
Atsarginės dalys (žr. psl. 38)
Pralaidumo diagrama
(žr. psl. 36)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 36)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Reguliavimas (žr. psl. 34)
Vienos rankenėlės maišytuvas turi karšto
vandens ribotuvą (nustatymą žr. psl. 34).
Naudojant momentinį šildiklį karšto vandens
ribotuvas nerekomenduojamas.
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
• Jei yra problemų su momentiniu vandens šildytuvu
ar neužtenka vandens srauto, galima pašalinti už
aeratoriaus esantį „EcoSmart®“ (vandens srauto
ribotuvą).
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
“Hansgrohe” maišytuvai gali būti naudojami su
hidrauliškai ir termiškai reguliuojamais momentiniais
šildikliais, kai vandens slėgis mažesnis kaip 0,15 MPa.
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18

Sastavljanje pogledaj stranicu 31
Oznaka testiranja (pogledaj
stranicu 40)
Čišćenje
se u priloženoj brošuri
Upotreba (pogledaj stranicu 35)
• Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode
ne upotrebljavate za piće.
• Kako bi se izbjegla stagnacija vode u
priključnim cijevima, potrebno je nakon
duljih prekida korištenja, a najmanje
jednom svakog trećeg dana, otvoriti
armaturu u položaju vruće i hladne vode,
sve dok se ne postigne ujednačena
izlazna temperatura.
Instalaterski kit Nije sadržano u isporuci!
Posebni pribor
ključ za montažu (58085000) Nije
sadržano u isporuci!
Rezervni djelovi (pogledaj
stranicu 38)
Dijagram protoka
(pogledaj stranicu 36)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 36)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 34)
Za namještanje jednoručnih miješalica
s limiterom tople vode vidi str. 34. U
kombinaciji s protočnim bojlerima nije
preporučljiva primjena sustava za blokiranje
dotoka tople vode.
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
• Ako dolazi do problema s protočnim bojlerom ili se
želi veći protok vode, može se ukloniti EcoSmart®
(limitator protoka) lociran iza aeratora.
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Hansgrohe armature mogu se koristiti u kombinaciji sa
hidraulički i termički kontroliranim protočnim bojlerima
ukoliko tlak iznosi najmanje 0,15 MPa
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19

Montajı Bakınız sayfa 31
Kontrol işareti (Bakınız sayfa 40)
Temizleme
birlikte verilen broşür
Kullanımı (Bakınız sayfa 35)
• Hansgrohe sabahları uzun durgunluk
süresi sonrasında ilk yarım litre suyun içme
suyu olarak kullanılmamasını önerir.
• Bağlantı hatlarında bir problem
oluşumunu önlemek için, uzun süre
kullanılmadığında, fakat en az her 3
günde bir armatür, dengeli bir çıkış
sıcaklığı elde edilene kadar sıcak ve
soğuk yönünde açılmalıdır.
Montaj silikonu Teslimat kapsamına dahil
değildir
Özel aksesuarlar
Montaj anahtarı (58085000) Teslimat
kapsamına dahil değildir
Yedek Parçalar (Bakınız sayfa 38)
Akış diyagramı
(Bakınız sayfa 36)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (Bakınız sayfa 36)
Asetik asit içeren silikon kullanmayın!
Ayarlama (Bakınız sayfa 34)
Sıcak su sınırlayıcı özelliğine sahip tek kollu
bataryanın ayarlanması için 34. sayfaya
bakınız. Bir sürekli akışlı su ısıtıcısı ile birlikte
kullanılırsa sıcak su sınırlayıcısı önerilmez.
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
• Sürekli akışlı su ısıtıcıları ile birlikte kullanımında
problemler söz konusu ise veya akan su miktarının
daha fazla olması isteniyorsa, perlatörün arka
tarafındaki EcoSmart® (akış sınırlayıcısı) sökülüp
çıkarılabilir.
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Hansgrohe bataryaları, akış basıncı en az 0,15 MPa
olursa hidrolik ve termik kumandalı şofbenlerle bağlantılı
olarak kullanılabilir.
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
