Hans Grohe Talis M54 U 220 1jet 72806 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
JP 取扱説明書/施工説明書 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 32
Talis M54 U 220 1jet
72806XXX
Talis M54 U 220 Eco 1jet
72844XXX
Talis M54 220 1jet
72804XXX
Talis M54 220 Eco 1jet
72843XXX
Talis M54 270 1jet
72840XXX
Talis M54 220 1jet
72805XXX
Talis M54 220 1jet
72807XXX
Talis M54 270 1jet
72827XXX

2
Deutsch
Montage (siehe Seite 33)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• 72805XXX, 72807XXX, 72827XXX: Nur
Spül- oder Waschmaschinen die das DVGW-Zeichen
führen, dürfen ohne Zusatzsicherung an das
Geräteanschlussventil angeschlossen werden.
• 72843XXX, 72844XXX: Die Armatur kann nicht
in Verbindung mit einem Durchlauferhitzer verwendet
werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 38)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Maße (siehe Seite 40)
Durchflussdiagramm
(siehe Seite 40)
Serviceteile (siehe Seite 53)
XXX = Farbcodierung
000 = Chrom
670 = Mattschwarz
800 = Edelstahl-Optik
Sonderzubehör
nicht im Lieferumfang enthalten
Adapter (G⅜ / G½)
#93395000 (siehe Seite 51 / 52)
Reinigung (siehe Seite 46)
Bedienung (siehe Seite 39)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt am Befestigungs-
schaft
- Anschlussschläuche nicht ganz in
den Grundkörper eingeschraubt
- Anschlussschläuche von Hand
festziehen
- O-Ring am Anschlussschlauch
defekt
- O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen

3

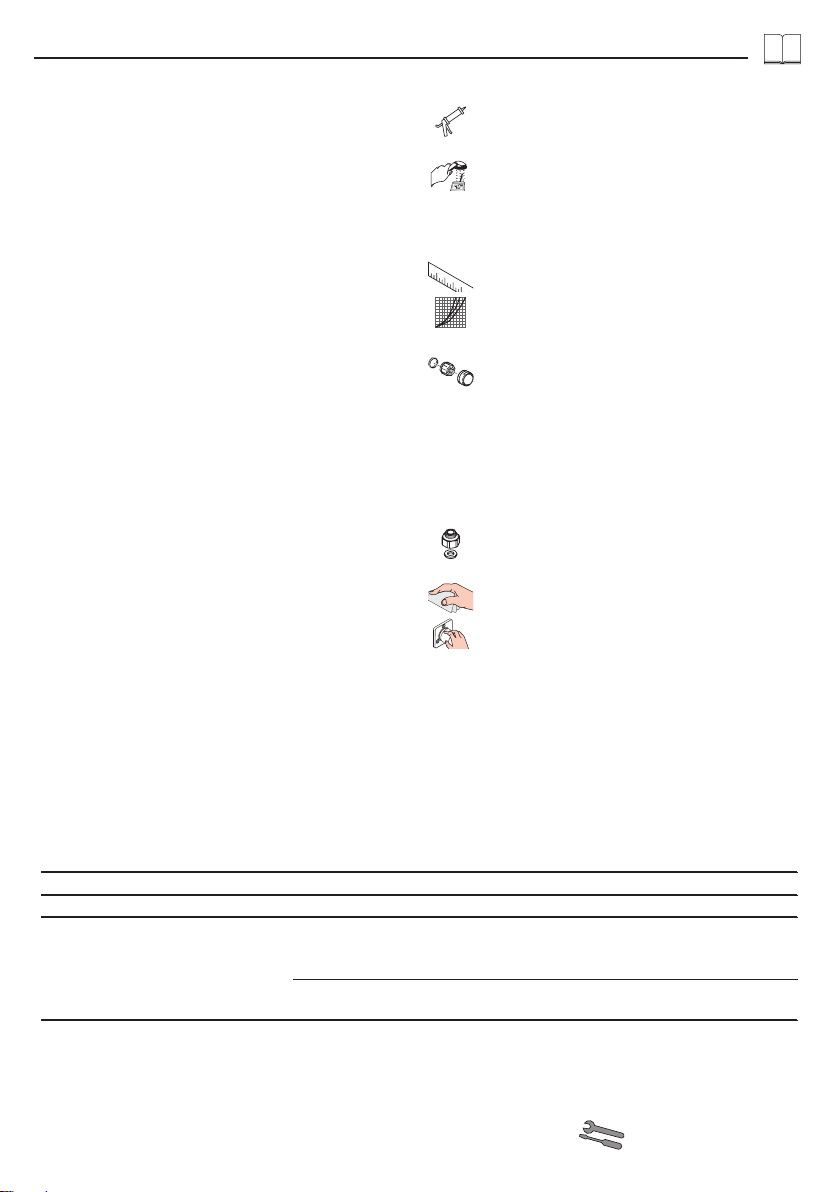

Français
Montage (voir pages 33)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• 72805XXX, 72807XXX, 72827XXX: Seuls les
lave-vaisselle ou machines à laver portant le sigle
DVGW, doivent être reliés sans fusible supplémen-
taire au raccord de l'appareil.
• 72843XXX, 72844XXX: Le robinet ne fonc-
tionne pas avec une production d’eau chaude
instantanée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 38)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Dimensions (voir pages 40)
Diagramme du débit
(voir pages 40)
Pièces détachées (voir pages 53)
XXX = Couleurs
000 = Chromé
670 = Matt Black
800 = Aspect Acier Inox
Accessoires en option
ne fait pas partie de la fourniture
Adaptateur (G⅜ / G½)
#93395000 (voir pages 51 / 52)
Nettoyage (voir pages 46)
Instructions de service
(voir pages 39)
Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.
Dysfonctionnement Origine Solution
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Fuite à la fixation sous le mitigeur - Les flexibles de raccordement ne
sont pas correctement visser dans
le corps.
- Resserrer le flexible à la main.
- Joint torique sous les flexible de
raccordements défectueux
- Changer le joint torique
Température d'eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal
positionné
- Positionner le limiteur de tempéra-
ture

4
English
Assembly (see page 33)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• 72805XXX, 72807XXX, 72827XXX: Only
dishwashers and washing machines certified with the
DVGW emblem may be connected to the appliance
connection valve without an additional fuse.
• 72843XXX, 72844XXX: The mixer can not used
together with a continuous flow water heater.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 38)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Dimensions (see page 40)
Flow diagram (see page 40)
Spare parts (see page 53)
XXX = Colors
000 = Chrome Plated
670 = Matt Black
800 = Stainless Steel Optic
Special accessories
order as an extra
Adapter (G⅜ / G½)
#93395000 (see page 51 / 52)
Cleaning (see page 46)
Operation (see page 39)
Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or after
a prolonged period of non-use.
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping at the threaded
base
- connection hoses not completely
screwed into basic body
- Tighten connection hoses by hand
- O-ring at the connection hose
defective.
- Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter

5
Italiano
Montaggio (vedi pagg. 33)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• 72805XXX, 72807XXX, 72827XXX: Solo le
lavastoviglie e lavatrici con il marchio DVGW si
possono collegare senza fusibile supplementare con
la valvola di collegamento dell'apparecchio.
• 72843XXX, 72844XXX: Il rubinetto non può
essere utilizzato insieme ad uno scalda-acqua
istantaneo.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 38)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Ingombri (vedi pagg. 40)
Diagramma flusso (vedi pagg. 40)
Parti di ricambio (vedi pagg. 53)
XXX = Trattamento
000 = Cromato
670 = Matt Black
800 = Acciaio Inox Acciaio
Accessori speciali
non contenuto nel volume di fornitura
Adattatore (G⅜ / G½)
#93395000 (vedi pagg. 51 / 52)
Pulitura (vedi pagg. 46)
Procedura (vedi pagg. 39)
Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
Problema Possibile causa Rimedio
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Perdita di acqua al set di fissaggio - I raccordi dei flessibili avvitati male
nel corpo incasso
- Avvitare i raccordi flessibili a mano
- O-ring al raccordo flessibile
difettoso
- Sostituire l'o-ring
Temperatura dell'acqua calda - Limitazione dell'acqua calda
regolata male
- Regolare la limitazione dell'acqua
calda

6
Español
Montaje (ver página 33)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• 72805XXX, 72807XXX, 72827XXX: Sin
seguro adicional, solo está permitido conectar a la
válvula de conexión de aparatos, los lavavajillas y
las lavadoras que lleven incorporado el sello DVGW
(Asociación alemana de especialistas en instalacio-
nes de gas y agua).
• 72843XXX, 72844XXX: Este grifo no es apto
en combinación con un calentador continuo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 38)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Dimensiones (ver página 40)
Diagrama de circulación
(ver página 40)
Repuestos (ver página 53)
XXX = Acabados
000 = Cromado
670 = Matt Black
800 = Acero Especial
Opcional
no incluido en el suministro
Adaptador (G⅜ / G½)
#93395000 (ver página 51 / 52)
Limpiar (ver página 46)
Manejo (ver página 39)
Hansgrohe recomienda no utilizar el primer medio litro
como agua potable por las mañanas o tras un largo
periodo de inactividad.
Problema Causa Solución
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Pérdida de agua en el set de
fijación
- Conexión flexible mal atornillada
al cuerpo del caño.
- Apretar a mano la conexión
flexible
- Daños en la junta de la conexión
flexible
- cambiar juntas
Temperatura del agua caliente
demasiado baja
- tope de agua caliente mal - ajustar tope

7
Nederlands
Montage (zie blz. 33)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• 72805XXX, 72807XXX, 72827XXX: Enkel
vaatwas- of wasmachines die beschikken over het
DVGW-kenmerk, mogen zonder extra beveiliging
aangesloten worden aan de aansluitklep van het
apparaat.
• 72843XXX, 72844XXX: Het artikel kan niet in
combinatie met een doorstroomtoestel toegepast
worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 38)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Maten (zie blz. 40)
Doorstroomdiagram (zie blz. 40)
Service onderdelen (zie blz. 53)
XXX = Kleuren
000 = Verchroomd
670 = Matt Black
800 = RVS-look
Toebehoren
behoort niet tot het leveringspakket
Adapter (G⅜ / G½)
#93395000 (zie blz. 51 / 52)
Reinigen (zie blz. 46)
Bediening (zie blz. 39)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater te
gebruiken.
Storing Oorzaak Oplossing
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Lekkage op montageschacht - Aansluitslangen niet geheel in
kraanhuis vastgedraaid
- Aansluitslangen handvast
aandraaien
- O-ring van aansluitslang defect - O-ring uitwisselen
Temperatuur van warm water te
laag
- Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen

8
Dansk
Montering (se s. 33)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• 72805XXX, 72807XXX, 72827XXX: Du må
kun tilslutte opvaksemaskiner og vaskemaskiner med
DVGW-tegn uden ekstra sikring til apparatets
tilslutningsventil.
• 72843XXX, 72844XXX: Armaturet bør ikke
anvendes i forbindelse med en gennemstrømnings-
vandvarmer.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 38)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Målene (se s. 40)
Gennemstrømningsdiagram
(se s. 40)
Reservedele (se s. 53)
XXX = Overflade
000 = Krom
670 = Matt Black
800 = Stainless Steel Optic
Specialtilbehør
ikke med i leveringsomfang
Adapter (G⅜ / G½)
#93395000 (se s. 51 / 52)
Rengøring (se s. 46)
Brugsanvisning (se s. 39)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
Fejl Årsag Hjælp
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Armaturet er utæt ved befæstelses-
delene
- Tilslutningsslangerne er ikke skruet
korrekt op i armaturet.
- Med håndkraft skures tilsslutnings-
slangen strammere på.
- Defekt o-ring på tilslutningsslange - Udskift o-ring
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen

9
Português
Montagem (ver página 33)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• 72805XXX, 72807XXX, 72827XXX: Apenas
as máquinas de lavar loiça ou as máquinas de lavar
roupa que têm a posto o símbolo DVGW podem ser
conectadas à válvula de ligação do aparelho, sem
a utilização de um dispositivo de protecção
complementar.
• 72843XXX, 72844XXX: A misturadora não
pode ser utilizada com esquentadores instantâneos
ou caldeira.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 38)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Medidas (ver página 40)
Fluxograma (ver página 40)
Peças de substituição
(ver página 53)
XXX = Acabamentos
000 = Cromado
670 = Matt Black
800 = Aço Imaculado Ótica
Acessórios especiais
não incluído no volume de fornecimento
Adaptador (G⅜ / G½)
#93395000 (ver página 51 / 52)
Limpeza (ver página 46)
Funcionamento (ver página 39)
A Hansgrohe recomenda a não utilização do primeiro
meio litro de água, de manhã ou após longas
paragens, para fins de consumo.
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Perde água pela base roscada - Tubos de ligação não estão
completamente enroscados
- Apertar os tubos de ligação à
mão
- O-ring dos tubo de ligação
defeituoso
- Trocar o-ring
Temperatura da água quente muito
baixa
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura

10
Polski
Montaż (patrz strona 33)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• 72805XXX, 72807XXX, 72827XXX: Bez
dodatkowego zabezpieczenia do zaworu przyłą-
czeniowego urządzenia można podłączyć jedynie
zmywarkę lub pralkę posiadającą znaczek DVGW.
• 72843XXX, 72844XXX: Armatura nie może
współpracować z przepływowymi podgrzewaczami
wody.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 38)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Wymiary (patrz strona 40)
Schemat przepływu
(patrz strona 40)
Części serwisowe (patrz strona 53)
XXX = Kody kolorów
000 = Chrom
670 = Matt Black
800 = Stal Szlachetna
Wyposażenie specjalne
Nie jest częścią dostawy
Przejściówka (G⅜ / G½)
#93395000 (patrz strona 51 / 52)
Czyszczenie (patrz strona 46)
Obsługa (patrz strona 39)
Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać
jako wody pitnej.
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Wyciek wody przy mocowaniu od
dołu
- Zbyt słabo wkręcone wężyki w
korpus
- Dokręcić wężyki
- Uszkodzony o-ring przy wężu
przyłączeniowym
- Wymienić o-ring
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody

11
Česky
Montáž (viz strana 33)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• 72805XXX, 72807XXX, 72827XXX: Na
ventil pro připojení zařízení se smí bez přídavné
pojistky připojit jen myčky nebo pračky se značkou
DVGW.
• 72843XXX, 72844XXX: Armatura se nesmí
používat v kombinaci s průtokovým ohřívačem.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 38)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Rozmìry (viz strana 40)
Diagram průtoku (viz strana 40)
Servisní díly (viz strana 53)
XXX = Kód povrchové úpravy
000 = Chrom
670 = Matt Black
800 = Nerezová Ocel
Zvláštní příslušenství
není součástí dodávky
Adaptér (G⅜ / G½)
#93395000 (viz strana 51 / 52)
Čištění (viz strana 46)
Ovládání (viz strana 39)
Hansgrohe doporučuje ráno nebo po delších přestáv-
kách nepoužívat prvního půl litru jako pitnou vodu.
Porucha Příčina Odstranění
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
výstup vody na upevňovacím
násadci
- připojovací hadice nejsou
dostatečně zašroubovány do
tělesa
- připojovací hadice utáhnout rukou
- O-kroužek na připojovací hadici je
defektní
- vyměnit O-kroužek
Nízká teplota teplé vody - Špatně nastavená zarážka pro
teplou vodu
- Seřídit zarážku pro teplou vodu

12
Slovensky
Montáž (viď strana 33)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• 72805XXX, 72807XXX, 72827XXX: K ventilu
pripojenia zariadení je možné bez dodatočného
zaistenia pripojiť len umýv ačku riadu alebo práčku
so značkou DVGW.
• 72843XXX, 72844XXX: Armatúra sa nesmie
používať v kombinácii s prietokovým ohrievačom.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 38)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
Rozmery (viď strana 40)
Diagram prietoku (viď strana 40)
Servisné diely (viď strana 53)
XXX = Farebné označenie
000 = Chróm
670 = Matt Black
800 = Ušľachtilá Oceľ
Zvláštne príslušenstvo
nie je súčasťou dodávky
Adaptér (G⅜ / G½)
#93395000 (viď strana 51 / 52)
Čistenie (viď strana 46)
Obsluha (viď strana 39)
Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú vodu.
Porucha Príčina Pomoc
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Uhajanje vode ob pritrdilnem
nastavku
- Hadice pripojenia nie sú celkom
zaskrutkované do základného
telesa
- Hadice pripojenia dotiahnuť ručne
- Chybný O krúžok na pripojovacej
hadici
- Vymeniť O krúžok
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu

13
中文
安装 (参见第页33)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 72805XXX,72807XXX,72827XXX:只有那
些带有DVGW标记的洗衣机或洗碗机才可以不
需附加其他安全设备而直接连接到本产品的外
接设备供水阀上。
• 72843XXX,72844XXX:阀门不可与即热式
热水器连接使用。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
调节 (参见第页38)
热水温度调节。如果使用即热式喷头，则不建议
安装热水阀门。
大小 (参见第页40)
流量示意图 (参见第页40)
备用零件 (参见第页53)
XXX=颜色代码
000=镀铬
670=MattBlack
800=不锈钢表面
选装附件
 不在供货范围内
转接器(G⅜/G½)
#93395000(参见第页51/52)
清洗 (参见第页46)
操作 (参见第页39)
汉斯格雅建议，清晨或在水流长时间停滞后，前
半升水不作饮用水使用。
问题 原因 补救
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
水从螺纹底座中流出 - 连接软管没有完全旋入基体 - 用手拧紧连接软管
- 连接软管的O形环损坏 - 更换O形环
热水温度过低 - 温度限制器设置错误 - 设置温度限制器

14
Русский
Монтаж (см. стр. 33)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• 72805XXX, 72807XXX, 72827XXX: Без
дополнительного предохранителя к вентилю для
подключения приборов разрешается подключать
только посудомоечные или стиральные машины
со знаком DVGW.
• 72843XXX, 72844XXX: Применение
арматуры при наличии проточного нагревателя
не допускается.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 38)
Регулировка ограничителя горячей воды. В сочета-
нии с проточными нагревателями не рекомендуется
использовать блокировку воды.
Размеры (см. стр. 40)
Схема потока (см. стр. 40)
Κомплеκт (см. стр. 53)
XXX = Цветная кодировка
000 = Xром
670 = Matt Black
800 = Cталь
Специальные принадлежности
не включено в объем поставки!
Переходник (G⅜ / G½)
#93395000 (см. стр. 51 / 52)
Очистка (см. стр. 46)
Эксплуатация (см. стр. 39)
Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не использо-
вать первые поллитра воды для питья.
Неисправность Причина Устранение неисправности
Арматура работает с усилием - Картридж неисправен, засоре-
ние накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Выход воды у основания крепле-
ния
- Шланги подключения не
полностью завернуты в корпус
- Затяните шланги подключения
вручную
- Уплотнительное кольцо круглого
сечения на соединительном
шланге неисправно
- Замените уплотнительное кольцо
круглого сечения
Температура горячей воды
слишком низкая
- Ограничение горячей воды
отрегулировано неправильно
- Отрегулируйте ограничение
горячей воды

15
Suomi
Asennus (katso sivu 33)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• 72805XXX, 72807XXX, 72827XXX: Vain
sellaiset astian- tai pyykinpesukoneet, joissa on
DVGW-merkintä, saa kytkeä ilman lisävarmistusta
laiteliittimeen.
• 72843XXX, 72844XXX: Armatuuria ei voi
käyttää läpimenovedenkuumentimen yhteydessä.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 38)
Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.
Mitat (katso sivu 40)
Virtausdiagrammi (katso sivu 40)
Varaosat (katso sivu 53)
XXX = Värikoodaus
000 = Kromi
670 = Matt Black
800 = Inox-Optinen
Erityisvaruste
ei kuulu toimitukseen
Sovitin (G⅜ / G½)
#93395000 (katso sivu 51 / 52)
Puhdistus (katso sivu 46)
Käyttö (katso sivu 39)
Hansgrohe suosittelee, että ensimmäistä puolta litraa ei
käytetä juomavetenä aamuisin eikä silloin, kun laitetta ei
ole käytetty pitkään aikaan.
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Vettä valuu kiinnityskauluksesta - Liitosletkut eivät ole kierretty kiinni
perusrunkoon pohjaan asti
- Kierrä liitosletkut kiinni käsikirey-
teen
- Liitosletkun O-rengas on rikki - Vaihda O-rengas
Lämminveden lämpötila liian
alhainen
- Lämminveden rajoitin väärin
säädetty
- Säädä lämminveden rajoitin

16
Svenska
Montering (se sidan 33)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• 72805XXX, 72807XXX, 72827XXX: Endast
disk- och tvättmaskiner som är försedda med
DVGW-märkning får anslutas till kopplingsventilen
utan extra uppsäkring.
• 72843XXX, 72844XXX: Blandaren kan inte
användas tillsammans med en varmvattenberedare.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 38)
Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvat-
tenspärr.
Måtten (se sidan 40)
Flödesschema (se sidan 40)
Reservdelar (se sidan 53)
XXX = Färgkodning
000 = Krom
670 = Matt Black
800 = Rostfri-Optik
Specialtillbehör
medföljer ej leveransen
Adapter (G⅜ / G½)
#93395000 (se sidan 51 / 52)
Rengöring (se sidan 46)
Hantering (se sidan 39)
Hansgrohe rekommenderar att den första halvlitern inte
används som dricksvatten på morgonen eller efter
längre perioder utan användning.
Störning Orsak Åtgärd
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Vatten kommer ut vid monteringssta-
get
- Anslutningsslangar inte helt
inskruvade i grundkonstruktionen
- Drag fast anslutningsslangar för
hand.
- O-ring på anslutningsslang defekt - Byt ut O-ring
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt
inställd
- Ställ in varmvattenreglering

17
Lietuviškai
Montavimas (žr. psl. 33)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• 72805XXX, 72807XXX, 72827XXX: Be
papildomos apsaugos prie įrenginio jungiamojo
vožtuvo junkite tik skalbimo arba indų plovimo
mašinas, turinčias DVGW ženklą.
• 72843XXX, 72844XXX: Armatūros negalima
naudoti kartu su tekančio vandens šildytuvu.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 38)
Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.
Išmatavimai (žr. psl. 40)
Pralaidumo diagrama (žr. psl. 40)
Atsarginės dalys (žr. psl. 53)
XXX = Spalvos
000 = Chrom
670 = Matt Black
800 = Plienas
Specialūs priedai
nėra pridedama
Adapteris (G⅜ / G½)
#93395000 (žr. psl. 51 / 52)
Valymas (žr. psl. 46)
Eksploatacija (žr. psl. 39)
Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti kaip
geriamojo.
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Prateka vanduo per tvirtinimo kotą - Prijungimo žarnos nepilnai įsuktos į
korpusą
- Prijungimo žarnas prisukti ranka
- Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti
Per maža karšto vandens temperatū-
ra
- Neteisingai nustatytas karšto
vandens ribotuvas
- Nustatyti karšto vandens ribotuvą

18
Hrvatski
Sastavljanje (pogledaj stranicu 33)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• 72805XXX, 72807XXX, 72827XXX: Samo
perilice za suđe ili rublje sa oznakom DVGW smijete
koristiti bez dodatnog osiguranja priključnog ventila!
• 72843XXX, 72844XXX: Armatura se ne može
rabiti u kombinaciji sa protočnim bojlerom.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 38)
Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.
Mjere (pogledaj stranicu 40)
Dijagram protoka
(pogledaj stranicu 40)
Rezervni djelovi
(pogledaj stranicu 53)
XXX = Boje
000 = Krom
670 = Matt Black
800 = Plemeniti Čelik
Posebni pribor
Nije sadržano u isporuci!
Prilagodnik (G⅜ / G½)
#93395000 (pogledaj stranicu 51 / 52)
Čišćenje (pogledaj stranicu 46)
Upotreba (pogledaj stranicu 39)
Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1/2 litre vode ne upotrebljavate za
piće.
Greška Uzrok Otklanjanje
Ručica se zaglavila - Neispravan uložak Taloženje
kamenca
- Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Voda izlazi na dijelu gdje je slavina
učvršćena
- Priključna crijeva nisu potpuno
učvršćena na tijelo
- Priključna crijeva učvrstite rukom
- O-prsteni priključnih crijeva su
neispravni
- Zamijenite O-prsten
Preniska temperatura tople vode - Limiter vruće vode nije dobro
podešen
- Podesite limiter vruće vode

19
Türkçe
Montajı (bakınız sayfa 33)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelen-
mesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
• 72805XXX, 72807XXX, 72827XXX: Sadece
DVGW işaretine sahip bulaşık ya da çamaşır
makineleri ek emniyet olmadan cihaz bağlantı
valfına bağlanmalıdır.
• 72843XXX, 72844XXX: Armatür bir akış ısıtıcısı
ile birlikte kullanılamaz.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 38)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.
Ölçüleri (bakınız sayfa 40)
Akış diyagramı (bakınız sayfa 40)
Yedek Parçalar (bakınız sayfa 53)
XXX = Renkler
000 = Krom
670 = Matt Black
800 = Paslanmaz Çelik-Optik
Özel aksesuarlar
Teslimat kapsamına dahil değildir
Adaptör (G⅜ / G½)
#93395000 (bakınız sayfa 51 / 52)
Temizleme (bakınız sayfa 46)
Kullanımı (bakınız sayfa 39)
Hansgrohe sabahları uzun durgunluk süresi sonrasında
ilk yarım litre suyun içme suyu olarak kullanılmamasını
önerir.
arıza sebep yardım
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş
olabilir
- Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sabitleme kutusundan su çıkışı - Bağlantı hortumları ana gövdeye
tamamen vidalanmamış
- Bağlantı hortumlarını elinizle sıkın
- Bağlantı hortumundaki O-ring
arızalı
- O-ringi değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın

20
Română
Montare (vezi pag. 33)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• 72805XXX, 72807XXX, 72827XXX:
Conectaţi numai maşinile de spălat sau maşinile de
spălat vase fără siguranţă adiţională la ventilul de
conectare a aparatului, care sunt marcate cu
simbolul DVGW.
• 72843XXX, 72844XXX: Bateria nu poate fi
utilizată în combinaţie cu un boiler în flux continuu.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 70°C
Temperatura recomandată a apei calde: 65°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 38)
Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu
un boiler instant.
Dimensiuni (vezi pag. 40)
Diagrama de debit (vezi pag. 40)
Piese de schimb (vezi pag. 53)
XXX = Coduri de culori
000 = Crom
670 = Matt Black
800 = Otel Inox
Accesorii opţionale
nu este inclus în setul livrat
Adaptor (G⅜ / G½)
#93395000 (vezi pag. 51 / 52)
Curăţare (vezi pag. 46)
Utilizare (vezi pag. 39)
Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.
Deranjament Cauza Măsuri de remediere
Bateria se mişcă dificil - Cartuş defect din cauza
depunerilor de calcar
- Schimbaţi cartuşul.
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Scurgere de apă la şaftul de fixare. - Furtunurile de racordare nu sunt
bine înşurubate în corpul bateriei.
- Strângeţi cu mâna furtunurile de
racordare.
- Inelul O de la furtunul de racord
defect
- Schimbaţi inelul O.
Temperatura apei calde este prea
mică
- Limitarea temperaturii apei calde
setată incorect.
- Setaţi limitarea temperaturii apei
calde.
