Deutsch
�
Sic her heitshin w eise
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
�
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Pr odukt dar f nur zu Bade-, Hy giene- und K ör per -
reinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geis-
tigen und / oder sensorischen Einschränkungen
dürfen das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Safety Function (siehe Seite 62)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max.
42 ºC voreinstellen.
�
�
Einjustieren (siehe Seite 62)
Nach erfolgter Montage muss die
Auslauftemperatur des Thermostaten
überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle
gemessene Temperatur von der am
Thermostaten eingestellten Temperatur
abweicht.
�
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Die Armatur kann nicht in Verbindung mit einem
Durchlauferhitzer verwendet werden.
Technische Daten
Wartung (siehe Seite 66)
• Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen Bestim-
mungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit
zu gewährleisten, sollte der Thermostat
von Zeit zu Zeit auf ganz warm und ganz
kalt gestellt werden.
Betriebsdruck:
Empfohlener Betriebsdruck:
Prüfdruck:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
Heißwassertemperatur:
Empfohlene Heißwassertemperatur:
65°C
max. 70°C / 4 min
Thermische Desinfektion:
• Eigensicher gegen Rückfließen
Maße (siehe Seite 64)
• Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
Durchflussdiagramm
(siehe Seite 64)
freier Durchfluss
Reinigung (siehe Seite 69)
Prüfzeichen (siehe Seite 72)
2

Deutsch
+
Bedienung (siehe Seite 65)
Sonderzubehör (siehe Seite 70)
nicht im Lieferumfang enthalten
Serviceteile (siehe Seite 70)
Verlängerung 25 mm #13595000
Verlängerung 22 mm (bei geringer Einbau-
tiefe) #15597000, #13597000
Störung
Ursache
Abhilfe
Wenig Wasser
- Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem Ther-
mostat und auf der Regeleinheit
reinigen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert
- Thermostat justieren
- Zu niedr ig e W ar m w asser t emper atur
- W ar m w asser t emper atur er höhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich
- Temperaturregeleinheit verschmutzt
oder verkalkt
- Temperaturregeleinheit reinigen ggf.
austauschen
- Bei N euins t allation Gr undk ör per
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º ver-
dreht eingebaut
- Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt - Feder bzw. Druckknopf reinigen u.
- Druckknopf verkalkt
leicht fetten, ggf. austauschen
Montage (siehe Seite 60)
3

Français
�
Consignes de sécurité
Description du symbole
Ne pas utiliser de silicone contenant de
l'acide acétique!
Safety Function (voir pages 62)
Grâce à la fonction Safety, il est possible
de prérégler la température maximale par
exemple max. 42º C souhaitée.
�
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
�
�
Réglage (voir pages 62)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique.
Un étalonnage est nécessaire si la tempé-
rature de l’eau mitigée mesurée au point
de puisage diffère sensiblement de celle
affichée sur le thermostat.
�
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Le robinet ne fonctionne pas avec une production
d’eau chaude instantanée.
Informations techniques
Entretien (voir pages 66)
• Les clapets anti-retour doivent être
examinés régulièrement conformément
à la norme EN 1717 ou conformément
aux dispositions nationales ou régionales
quant à leur fonction (au moins une fois
par an).
• Pour assurer le mouvement facile de
l´élément thermostatique, le thermostat
devrait être placé de temps en temps en
position très chaude et très froide.
Pression de service autorisée:
Pression de service conseillée:
Pression maximum de contrôle:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude:
max. 70°C
65°C
max. 70°C / 4 min
Température recommandée:
Désinfection thermique:
• Avec dispositif anti-retour
Dimensions (voir pages 64)
• Le produit est exclusivement conçu pour de l'eau
potable!
Diagramme du débit
(voir pages 64)
débit libre
Nettoyage (voir pages 69)
Classification acoustique et
débit (voir pages 72)
4

Français
+
Instructions de service
(voir pages 65)
Pièces détachées (voir pages 70)
Accessoires en option
(voir pages 70)
ne fait pas partie de la fourniture
jeu de rallonge 25 mm #13595000
Rallonge de 22 mm (pour profondeur
de montage trop faible) #15597000,
#13597000
Solution
Dysfonctionnement
Origine
Pas assez d´eau
- Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le mitigeur
thermostatique et sur la cartouche
- Joint-filtre de douchette encrassé
- Nettoyer le joint-filtre entre la dou-
chette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé
- Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
- L´élément thermostatique est encras- - Nettoyer l´élément thermostatique
sé ou entartré
ou le changez éventuellement
- La pièce de base a une alimentation - Montez le bloc de fonction à 180º
inversée (l´eau froide doit être à
droite et l´eau chaude à gauche)
ou elle est montée à l´envers
Bouton à pression du verrouillage de - Ressort défectueux - Nettoyer le ressort ou bien le bou-
sécurité défectueux
- Bouton à pression entartré
ton à pression, le changer éventuel-
lement
Montage (voir pages 60)
5

English
�
Safety Notes
Symbol description
Do not use silicone containing acetic acid!
�
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using
this product.
The hot and cold supplies must be of equal pres-
sures.
�
Safety Function (see page 62)
The desired maximum temperature for exam-
ple max. 42º C can be pre-set thanks to the
safety function.
�
Adjustment (see page 62)
After the installation, the output tempera-
ture of the thermostat must be checked. A
correction is necessary if the temperature
measured at the output differs from the
temperature set on the thermostat.
�
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The mixer can not used together with a continuous
flow water heater.
Technical Data
Maintenance (see page 66)
• The check valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
• To guarantee the smooth running of the
thermostat, it is necessary from time to
time to turn the thermostat from total hot
to total cold.
Operating pressure:
Recommended operating pressure:
Test pressure:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature:
max. 70°C
65°C
max. 70°C / 4 min
Recommended hot water temp.:
Thermal disinfection:
• Safety against backflow
• The product is exclusively designed for drinking water!
Dimensions (see page 64)
Flow diagram (see page 64)
free flow
Cleaning (see page 69)
Test certificate (see page 72)
6

English
+
Operation (see page 65)
Special accessories (see page 70)
order as an extra
Spare parts (see page 70)
extension 25 mm #13595000
Extension Set 22 mm (when wall is not deep
enough) #15597000, #13597000
Fault
Cause
Remedy
Insufficient water
- Supply pressure inadequate
- Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty
- Clean filter in front of the mixer and
on the MTC-thermo cartridge
- Shower filter seal dirty
- Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or leaking
- Clean backflow preventers, ex-
change if necessary
Spout temperature does not cor-
respond with temperature set
- Thermostat has not been adjusted
- Adjust thermostat
- Hot water temperature too low
- Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible
- Temperature regulator dirty or calci-
fied
- Clean temperature regulator, ex-
change if necessary
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
- Install function block turned through
180º
Safety stop button not operating
- Spring defective - Clean spring and/or button, ex-
- Button calcified
change if necessary
Assembly (see page 60)
7

Italiano
�

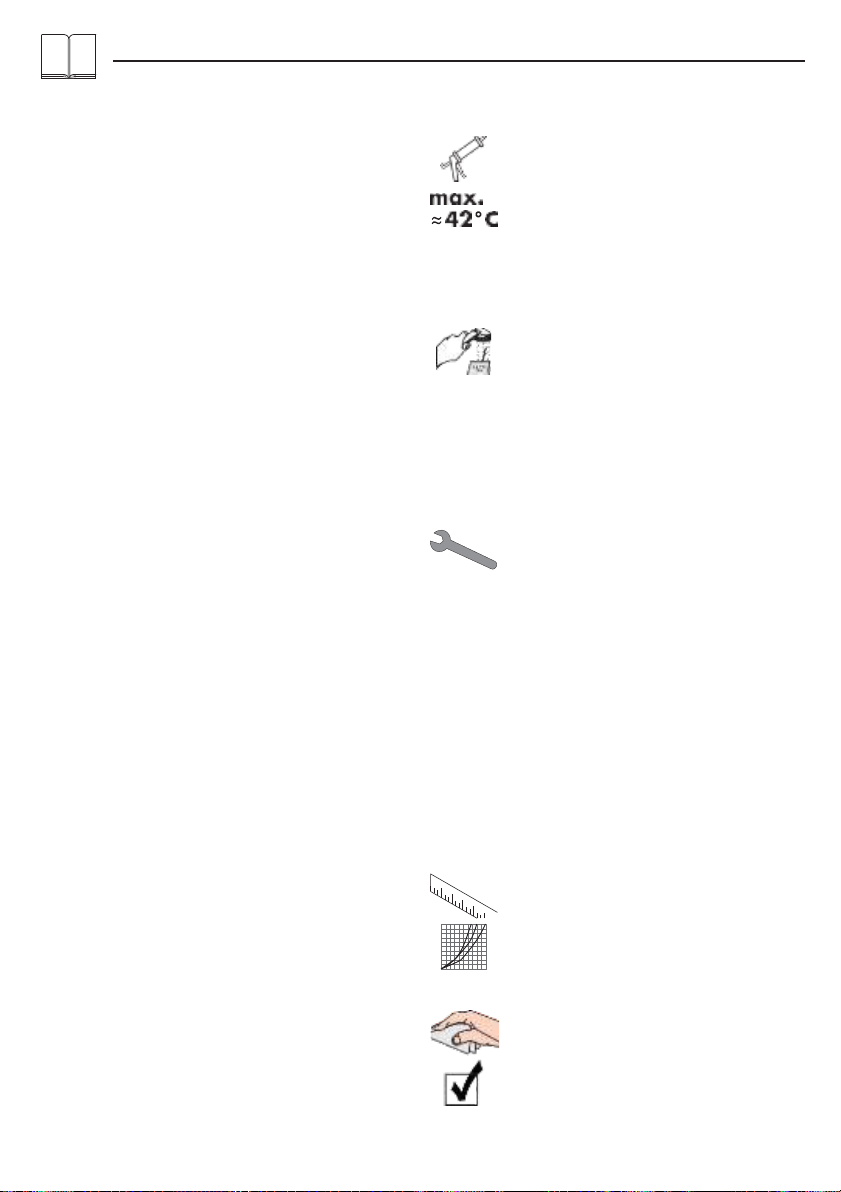

Indicazioni sulla sicurezza
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Safety Function (vedi pagg. 62)
Grazie alla funzione antiscottature Safety
la temperatura massima per esempio max.
42º C desiderata è facilmente regolabile.
�
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
�
�
Taratura (vedi pagg. 62)
Effettuata l’installazione del miscelatore ter-
mostatico bisogna controllare la temperatura
di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di
prelievo non corrisponde a quella fissata sul
termostato.
�
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Il rubinetto non può essere utilizzato insieme ad uno
scalda-acqua istantaneo.
Dati tecnici
Manutenzione (vedi pagg. 66)
• La valvola di non ritorno deve essere
controllata regolarmente come da DIN
EN 1717, secondo le normative nazionali
e regionali (almeno una volta all'anno).
• Per garantire la scorrevolezza dell’ele-
mento di regolazione, di tanto in tanto si
dovrebbe regolare il termostatico passan-
do da tutto caldo a tutto freddo.
Pressione d'uso:
Pressione d'uso consigliata:
Pressione di prova:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda:
max. 70°C
65°C
max. 70°C / 4 min
Temp. dell'acqua calda consigliata:
Disinfezione termica:
• Sicurezza antiriflusso
Ingombri (vedi pagg. 64)
• Il prodotto è concepito esclusivamente per acqua
potabile!
Diagramma flusso (vedi pagg. 64)
portata libero
Pulitura (vedi pagg. 69)
Segno di verifica (vedi pagg. 72)
8

Italiano
+
Procedura (vedi pagg. 65)
Accessori speciali (vedi pagg. 70)
non contenuto nel volume di fornitura
Parti di ricambio (vedi pagg. 70)
Prolunga 25 mm #13595000
Prolunga 22 mm x set esterno (in caso di in-
casso troppo esterno al muro) #15597000,
#13597000
Rimedio
Problema
Possibile causa
Scarsità d'acqua
- Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtro dell'unità di regolazione
sporco
- Pulire/sostituire i filtri
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Flusso incrociato; l'acqua calda viene - Antiriflusso sporco o non ermetico
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
- Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa - Il termostatico non è stato regolato - Regolare il termostatico
da quella impostata
- Temperatura dell'acqua calda
- Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
Impossibile la regolazione tempe-
ratura
- Elemento termostatico sporco o con
depositi calcarei
- Pulire o sostituire l'unità di regola-
zione
- In caso di nuova installazione - col-
legato male il termostatico (deve
essere: acqua fredda a destra e
calda a sinistra) o installato ruotato
di 180º
- Ruotare di 180º l'unita' di regola-
zione
Tasto antiscottatura non funzionante
- Molla difettosa - Pulire o sostituire la molla o il tasto
- Tasto con depositi calcarei
Montaggio (vedi pagg. 60)
9

Español
�
Indicaciones de seguridad
Descripción de símbolos
No utilizar silicona que contiene ácido
acético!
Safety Function (ver página 62)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
�
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben
utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
�
�
Puesta a punto (ver página 62)
Después del montaje deberá comprobarse
la temperatura del agua del termostato,
en la salida del caño. Una corrección se
efectuará siempre y cuando la temperatura
del agua tomada a la salida del caño, no
corresponda con la indicada en el volante
del termostato.
�
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Este grifo no es apto en combinación con un calenta-
dor continuo.
Datos técnicos
Mantenimiento (ver página 66)
• Las válvulas anti-retorno tienen que ser
controladas regularmente según la norma
DIN EN 1717, en acuerdo con las regula-
ciones nacionales o regionales (una vez
al año, por lo menos).
• Para garantizar el funcionamiento dura-
dero del termostato, el mando del mismo
debería girarse de vez en cuando del
extremo frío al extremo caliente.
Presión en servicio:
Presión recomendada en servicio:
Presión de prueba:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente:
max. 70°C
65°C
Temp. recomendada del agua caliente:
Desinfección térmica:
• Seguro contra el retorno
max. 70°C / 4 min
• El producto ha sido concebido exclusivamente para
agua potable.
Dimensiones (ver página 64)
Diagrama de circulación
(ver página 64)
caudal libre
Limpiar (ver página 69)
Marca de verificación
(ver página 72)
10

Español
+
Manejo (ver página 65)
Opcional (ver página 70)
no incluido en el suministro
Repuestos (ver página 70)
Prolongación 25 mm #13595000
Alargo 22 mm (en caso de pared delgada)
#15597000, #13597000
Problema
Causa
Solución
Sale poca agua
- presión insuficiente
- comprobar presión
- filtro del termoelemento sucio
- Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en
el cartucho termostático
- Filtro de la teleducha sucio
- Limpiar / Cambiar filtro entre flexo
y teleducha
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
- válvula antirretorno sucia o pierde
- limpiar / cambiar válvula
Temperatura del agua no correspon-
de a lo marcado
- termostato no ha sido ajustado
- ajustar termostato
- Temperatura del agua caliente de-
masiado baja
- aumentar temperatura del agua
caliente a 42º - 65º C.
No es posible regular la temperatura - termoelemento sucio/lleno de cal - limpiar / cambiar termoelemento
- cuerpo empotrado mal montado - girar embellecedor en 180º
(debe estar: frío = derecha) o insta-
lado girado en 180º
Botón de tope no funciona
- muelle defecto - Limpiar y aplicar una fina capa de
- botón lleno de cal
grasa en el muelle y el pulsador
Montaje (ver página 60)
11

Nederlands
�
V eiligheidsins tructies
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
�
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Kinderen en volwassenen met lichamelijke, gees-
telijke en/of sensorische beperkingen mogen het
douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
�
Safety Function (zie blz. 62)
Dankzijd de Safety Function kan de ge-
wenste maximale temperatuur van bijv. max.
42º C van te voren worden ingesteld.
�
Correctie (zie blz. 62)
Na montage dient de uitstroomtempera-
tuur van de thermostaat gecontroleerd te
worden. Een correctie is noodzakelijk als
de aan het tappunt gemeten temperatuur
afwijkt van de op de thermostaat ingestelde
temperatuur.
�
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• Het artikel kan niet in combinatie met een doorstroom-
toestel toegepast worden.
Technische gegevens
Onderhoud (zie blz. 66)
• Keerkleppen moeten volgens DIN
EN 1717 regelmatig en volgens plaatse-
lijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een
keer per jaar)
• Om het soepel lopen van de regeleen-
heid te garanderen moet de thermostaat
van tijd tot tijd op heel koud en heel warm
worden ingesteld.
Werkdruk: max.
Aanbevolen werkdruk:
Getest bij:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
Temperatuur warm water:
Aanbevolen warm water temp.:
65°C
max. 70°C / 4 min
Thermische desinfectie:
• Beveiligd tegen terugstromen
Maten (zie blz. 64)
• Het product is uitsluitend ontworpen voor drinkwater!
Doorstroomdiagram (zie blz. 64)
vrije doorstroom
Reinigen (zie blz. 69)
Keurmerk (zie blz. 72)
12

Nederlands
+
Bediening (zie blz. 65)
Toebehoren (zie blz. 70)
behoort niet tot het leveringspakket
Service onderdelen (zie blz. 70)
Verlengstuk 25 mm #13595000
verlengset 22 mm (bij geringe inbouwdiep-
te) #15597000, #13597000
Storing
Oorzaak
Oplossing
Weinig water
- Druk te laag
- Druk controleren
- Vuilzeef van thermo-element verstopt - Vuilvangzeefjes en zeefjes van rege-
leenheid reinigen
- Zeefdichting handdouche verstopt
- Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of defect
- Terugslagkleppen reinigen dan wel
uitwisselen
Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen
- Thermostaat niet ingesteld
- Thermostaat instellen
- Temperatuur van warm water te
laag
- Warmwater toevoer verhogen min.
42ºC naar 65ºC
Temperatuur niet regelbaar
- Thermo-element vervuild of verkalkt
- Thermo-element reinigen dan wel
uitwisselen
- Bij nieuwe installaties: basisgarnituur - Functieblok 180º draaien
verkeerd aangesloten (moet zijn
koud rechts en warm links) of 180º
gedraaid gemonteerd
Safety Stop knop op thermostaat-
greep functioneert niet
- Veer defect - Veer en/of drukknop reinigen dan
- Drukknop verkalkt
wel uitwisselen
Montage (zie blz. 60)
13

Dansk
�
Sikk erhedsanvisninger
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Safety Function (se s. 62)
Takket være Safety varmtvands-begrænsnin-
gen kan maksimaltemperaturen forudindstil-
les eksempel max. 42º C.
�
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
�
�
Justering (se s. 62)
Efter monteringen skal termostatens udløbs-
temperatur kontrolleres. Såfremt den målte
vandtemperatur afviger fra den på termo-
staten viste forindstilling er en korrigering af
skalagrebet nødvendig.
�
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Armaturet bør ikke anvendes i forbindelse med en
gennemstrømningsvandvarmer.
Tekniske data
Service (se s. 66)
• Ifølge DIN EN 1717 skal gennmestrøm-
ningsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
• For at sikre optimal funktion af termo-
staten, bør termostaten fra tid til anden
motioneres (stilles skiftevis helt varm og
helt kold).
Driftstryk:
Anbefalet driftstryk:
Prøvetryk:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
Varmtvandstemperatur:
Anbefalet varmtvandstemperatur:
65°C
max. 70°C / 4 min
Termisk desinfektion:
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Målene (se s. 64)
Gennemstrømningsdiagram
(se s. 64)
fri gennemstrømning
Rengøring (se s. 69)
Godkendelse (se s. 72)
14

Dansk
+
Brugsanvisning (se s. 65)
Specialtilbehør (se s. 70)
ikke med i leveringsomfang
Reservedele (se s. 70)
Forlængersæt 25 mm #13595000
Forlænger 22 mm (ved for stor indbygnings-
dybde) #15597000, #13597000
Fejl
Årsag
Hjælp
For lidt vand
- Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset
- Rengør smudsfangsi foran termsota-
ten og på termostatelementet
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller utæt.
- Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede tempe-
ratur
- Termostaten er ikke justeret
- Juster termostatenI
- For lav varmtvands-temperatur
- Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
Temperaturregulering ikke mulig
- Termostatelementet er snavset eller
tilkalket
- Rengør termostat-elementet eller
udskift det evt.
- Ved ny-installation er vandtilslut-
ningen forbyttet (skal være koldt til
højre - varmt til venstre eller også er
grundkroppen drejet 180º)
- Vend indbygningsdelen 180º
Sikkerhedsspærren er ude af funktion - Defekt fjeder - Rengør fjeder og trykknap eller
- Trykknappen tilkalket
udskift delene
Montering (se s. 60)
15

Português
�
Avisos de segurança
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Safety Function (ver página 62)
Graças à função de segurança pode-se
regular a temperatura máxima por exemplo
max. 42ºC.
�
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, men-
tais e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob
a influência de álcool ou drogas não podem utilizar
o sistema de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
�
�
Afinação (ver página 62)
É necessária correcção se a temperatura
medida no ponto de saída diferir da tempe-
ratura marcada na escala.
�
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A misturadora não pode ser utilizada com esquenta-
dores instantâneos ou caldeira.
Dados Técnicos
Manutenção (ver página 66)
• As válvulas anti-retorno devem ser veri-
ficadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma
vez por ano).
• Para garantir um funcionamento suave
do elemento termostático é necessário
de vez em quando rodar totalmente o ma-
nípulo da termostática da posição quente
para a fria.
Pressão de funcionamento:
Pressão de func. recomendada:
Pressão testada:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente:
max. 70°C
65°C
max. 70°C / 4 min
Temp. água quente recomendada:
Desinfecção térmica:
• Função anti-retorno e anti-vácuo
Medidas (ver página 64)
• Este produto foi única e exclusivamente concebido
para água potável!
Fluxograma (ver página 64)
caudal livre
Limpeza (ver página 69)
Marca de controlo
(ver página 72)
16

Português
+
Funcionamento (ver página 65)
Acessórios especiais
(ver página 70)
não incluído no volume de fornecimento
Crescente 25 mm #13595000
Peças de substituição
(ver página 70)
Crescente 33 mm (quando instalado
demasiado longe da parede) #15597000,
#13597000
Solução
Falha
Causa
Água insuficiente
- Pressão não adequada
- Verificar a pressão da água
- Filtro do regulador sujo
- Limpar o filtro nas ligações de água
e no cartucho termostático
- Filtro do vedante do chuveiro sujo
- Limpar o filtro entre o chuveiro e o
tubo flexível
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a mistura-
dora está fechada.
- Válvula anti-retorno suja ou com
fugas
- Limpar a válvula antiretorno, substi-
tua se necessário
A temperatura da água não corres-
ponde à temperatura seleccionada
- A misturadora termos tática não foi
- Ajustar a misturadora termostática
ajustada
- Temperatura da água quente muito
baixa
- Aumentar a temperatura da água
quente para 42º C a 65º C.
Não é possível regular a temperatura - Regulador da temperatura sujo ou
calcificado
- Limpar o regulador de temperatura,
substitua se necessário
- Para novas instalações: Corpo insta-
lado incorrectamente (deve ser: fria
direita, quente esquerda) ou instala-
do com uma rotação de 180º
- Instalar o corpo virado 180º
Botão de segurança não funciona
- Mola defeituosa - Limpar a mola e/ou o botão, substi-
- Botão calcificado
tua se necessário
Montagem (ver página 60)
17

Polski
�
Wskazówki bezpieczeństwa
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Safety Function (patrz strona 62)
Dzięki funkcji zabezpieczającej można
przestawić żądaną maksymalną temperatu-
rę np. na maks. 42ºC.
�
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie
mogą korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
�
�
Regulacja (patrz strona 62)
Po ukończeniu montażu należy sprawdzić
temperaturę ciepłej wody na wylocie z ter-
mostatu. Korekta będzie konieczna wtedy,
gdy zmierzona temperatura na wylocie
różni się od temperatury nastawionej na
termostacie.
�
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Armatura nie może współpracować z przepływowymi
podgrzewaczami wody.
Dane techniczne
Konserwacja (patrz strona 66)
• Zgodnie z nor mą DIN EN 1717 , kr a jo wy -
mi i miejscowymi przepisami, działanie
zabezpieczeń przed przepływem zwrot-
nym musi być kontrolowane (przynajmniej
raz w roku).
• Aby zachować łatwość obsługi termo-
statu, od czasu do czasu należy go
przekręcić na całkiem zimną i na całkiem
ciepłą wodę.
Ciśnienie robocze:
Zalecane ciśnienie robocze:
Ciśnienie próbne:
maks. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej:
maks. 70°C
65°C
Zalecana temperatura wody gorącej:
Dezynfekcja termiczna:
maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Wymiary (patrz strona 64)
Schemat przepływu
(patrz strona 64)
swobodny przepływ
Czyszczenie (patrz strona 69)
Znak jakości (patrz strona 72)
18

Polski
+
Obsługa (patrz strona 65)
Wyposażenie specjalne
(patrz strona 70)
Nie jest częścią dostawy
Przedłużka 25 mm #13595000
Części serwisowe (patrz strona 70)
Rozeta maskująca 22 mm (przy małej głębo-
kości zabudowy) #15597000, #13597000
Usterka
Przyczyna
Pomoc
Mała ilość wody
- Zbyt niskie ciśnienie zasilające
- Sprawdzić ciśnienie w instalacji
- Zabrudzone sitko przy wkładzie
termostatycznym
- Wyczyścić sitka przed termostatem i
we wkładzie termostatycznym
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone za-
bezpieczenie przed przepływem
zwrotnym
- Wyczyścić wzgl. wymienić za-
bezpieczenie przed przepływem
zwrotnym
Temperatura wody nie zgadza się z
ustawioną wartością
- Termostat nie został wyregulowany - Przeprowadzić regulację termostatu
- Za niska temperatura ciepłej wody - Podwyższyć temperaturę wody cie-
płej na 42ºC do 65ºC
Brak możliwości regulacji tempera-
tury
- Zabrudzony lub zakamieniony
- Wyczyścić lub wymienić termostat
termostat
- Przy nowej instalacji niewłaściwie - Blok funkcyjny obrócić o 180º
podłączony korpus (powinno być:
zimna po prawej, ciepła po lewej)
albo zamontowano z przekręce-
niem o 180º.
Złe funkcjonowanie przycisku zabez- - Uszkodzona sprężynka - Wyczyścić wzgl. wymienić sprężyn-
pieczającego
- przycisk zakamieniony
kę lub przycisk i lekko nasmarować
Montaż (patrz strona 60)
19

Česky
�
Bezpečnostní pokyny
Popis symbolů
Nepoužívat silikon s obsahem kyseliny
octové!
Safety Function (viz strana 62)
Díky Safety Function je možné předem
nastavit nejvyšší požadovanou teplotu, např.
max. 42ºC.
�
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
�
�
�
Nastavení (viz strana 62)
Po ukončení montáže se musí zkontrolovat
teplota vody vytékající z termostatu. Pokud
se teplota změřená v místě odběru liší od
teploty nastavené na termostatu, je nutné
provést korekci.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Armatura se nesmí používat v kombinaci s průtokovým
ohřívačem.
Technické údaje
Údržba (viz strana 66)
• U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich funkč-
nost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační
jednotky, měl by se termostat čas od
času nastavit na úplně horkou a úplně
studenou vodu.
Provozní tlak:
Doporučený provozní tlak:
Zkušební tlak:
max. 1 MPa
0,1 - 0,5 MPa
1,6 MPa
(1 MPa = 10 bar = 147 PSI)
max. 70°C
Teplota horké vody:
Doporučená teplota horké vody:
65°C
max. 70°C / 4 min
Tepelná desinfekce:
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Rozmìry (viz strana 64)
Diagram průtoku (viz strana 64)
volný průtok
Čištění (viz strana 69)
Zkušební značka (viz strana 72)
20
