Hans Grohe Metropol Classic 31441 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Metropol Classic
31428XX1
Metropol Classic
31430XX1
Metropol Classic
31441XX1
Metropol Classic
31449XX1

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Flow rate
handshower 1.8 GPM (6.8 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
Inspect the product for shipping damage
before installation. Claims for shipping
damage made after the product is
installed will not be honored.
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• The four-hole trim sets require rough 06646000
(not included). The three-hole trim sets require
rough 06607000 (not included).
• This unit is not anti-scald. In Massachusetts, or
if required by local plumbing code, install an
approved water temperature limiting device
conforming to ASSE 1070 (not available from
Hansgrohe).
• Four-hole models only: Protection against
backflow is provided by a check valve in the
handshower elbow and by an automatically
resetting diverter.
• 1.8 GPM handshowers only:This showerhead
is for use with an automatically compensating valve
rated at 1.3 GPM (4.9 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher
than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d’eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
douchette 1.8 GPM (6.8 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
Avant son montage, s’assurer que
le produit n’a subi aucun dommage
pendant le transport. Après le montage,
tout dommage de transport ou de
surface ne pourra pas être reconnu.
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Les ensembles de robinetterie à 4 ouvertures
requièrent l’utilisation de la pièce de surface
06646000 (non comprise). Les ensembles de
robinetterie à 3 ouvertures requièrent l’utilisation
de la pièce de surface 06607000 (non comprise).
• Ce produit ne possède pas de dispositif anti-brûlure.
Au Massachusetts, ou si le code de plomberie local
l'exige, ce produit doit être utilisé avec un dispositif
de limitation de température pour l'eau chaude
approuvé et conforme à la norme ASSE 1070.
• Pour les modèles à quatre ouvertures
seulement : La protection contre le retour d’eau
est assurée par un clapet anti-retour dans le coude
de la douchette et un dispositif de dérivation à
réenclenchement automatique.
• 1.8 GPM douchettes seulement: La
douchette doit être utilisée avec une soupape
qui compense automatiquement, et est évalué à
1.3 GPM (4.9 L/min.) ou moins.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder
112°F (44°C).
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
teleducha 1.8 GPM (6.8 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación so se reconoce
ningún daño de transporte o de
superficie.
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Los juegos de pieza exterior de 4 orificios requieren
la pieza interior 06646000 (no incluida). Los
juegos de pieza exterior de 3 orificios requieren la
pieza interior 06607000 (no incluida).
• Esta unidad no es anti-escaldadura. En
Massachusetts, o segÚn lo requiera el código de
plomería local, este producto debe ser utilizado
con un dispositivo de limitación de temperatura
para agua caliente aprobado y cumpla la norma
ASSE 1070.
• Modelos de cuatro orificios únicamente:
Una válvula antirretorno en el codo de la teleducha
y un distribuidor que se reajusta automáticamente
brindan protección contra el contraflujo.
• 1.8 GPM teleduchas seulement: La ducha de
mano es debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.3 GPM (4.9 L/min) o menos.
• Al prevnent escalda herida, la temperatura de
salida máxima de la válvula de chaparrón no debe
ser más alto que 120°F (49°C). En Massachusetts:
la temperatura de salida máxima de la válvula no
puede ser más alto que 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.

5

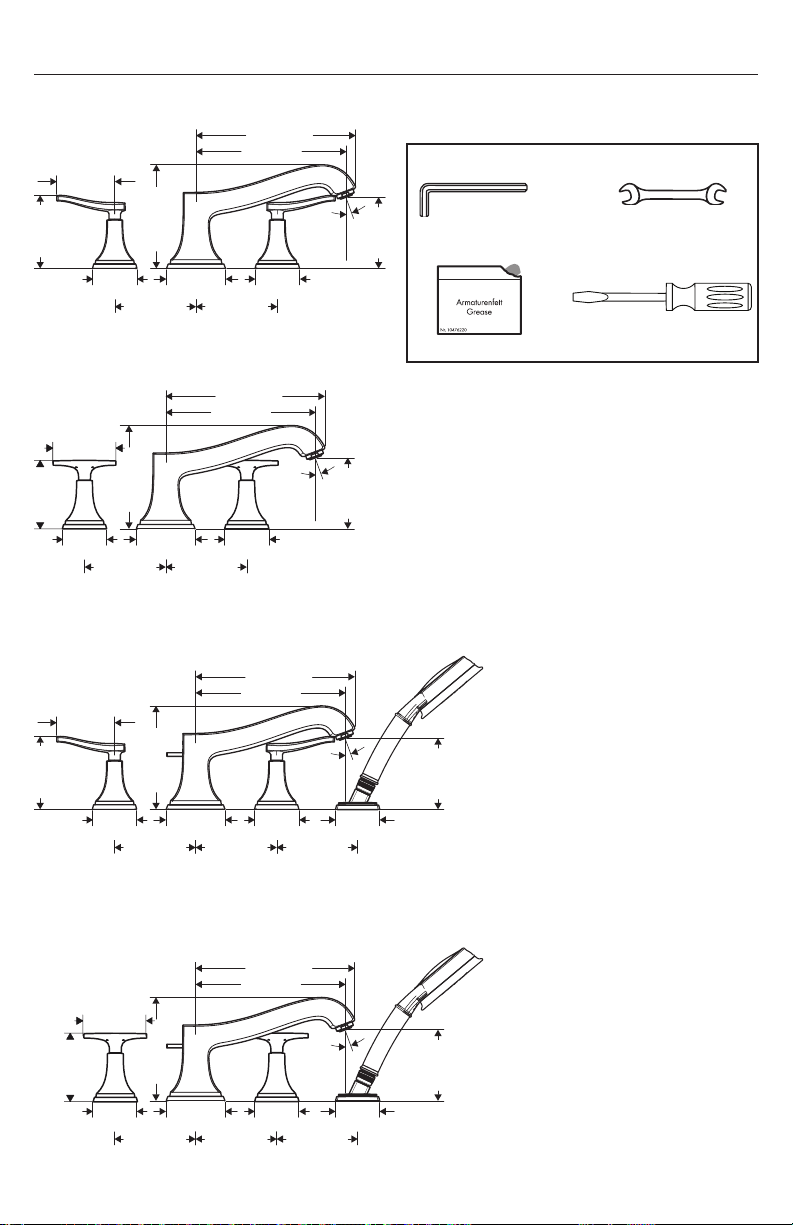

Tools Required / Outils Requis /
Herramientas Útiles
Metropol Classic
31449XX1
Metropol Classic
31441XX1
Metropol Classic
31428XX1
Metropol Classic
31430XX1
8" (204 mm)
8½" (216 mm)
5½" (140 mm)
3⅞" (99 mm)
3⅛" (79 mm)
3¾" (96 mm)
4⅜" (110 mm) 4⅜" (110 mm) 4⅜" (110 mm)
2⅜"/2⅜"
(60/60 mm)
2⅜"/2⅜"
(60/60 mm)
2⅜"/2⅜"
(60/60 mm)
3⅛"/3⅛"
(80/80 mm)
20°
8" (204 mm)
8½" (216 mm)
5½" (140 mm)
3⅞" (99 mm)
3⅛" (79 mm)
3¾" (96 mm)
4⅜" (110 mm) 4⅜" (110 mm)
2⅜"/2⅜"
(60/60 mm)
2⅜"/2⅜"
(60/60 mm)
3⅛"/3⅛"
(80/80 mm)
20°
8" (204 mm)
8½" (216 mm)
5½" (140 mm)
3¾" (96 mm)
4⅜" (110 mm) 4⅜" (110 mm) 4⅜" (110 mm)
2⅜"/2⅜"
(60/60 mm)
2⅜"/2⅜"
(60/60 mm)
2⅜"/2⅜"
(60/60 mm)
3⅛"/3⅛"
(80/80 mm)
20°
3⅜" (85 mm)
3⅝" (93 mm)
8" (204 mm)
8½" (216 mm)
5½" (140 mm)
3¾" (96 mm)
4⅜" (110 mm) 4⅜" (110 mm)
2⅜"/2⅜"
(60/60 mm)
2⅜"/2⅜"
(60/60 mm)
3⅛"/3⅛"
(80/80 mm)
20°
3⅜" (85 mm)
3⅝" (93 mm)
27 mm
30 mm
3 mm
2 mm

6
Installation / Installation / Instalación 31428XX1, 31430XX1
To reduce the risk of scald injury and
property damage, turn the water off at
the main.
Remove the plaster shields from the valves.
Pour réduire les risques de blessures
par brûlure et de dommages matériels,
fermez l’eau à la valve principale.
Retirez les protecteurs du raccord en T du bec et des
valves d’eau chaude et d’eau froide.
Para evitar lesiones por escaldadura y da-
ños a la propiedad, asegúrese de cerrar el
paso del agua en la entrada del suministro.
Quite los protectores de yeso de las válvulas de
agua caliente y fría y de la “T” del surtidor.
Close the valves.
Ferme les cartouches.
Cierre los cartuchos.
1
2
1
2

7
Install the escutcheon on the valve.
Install the nut. Tighten the nut using a 30 mm wrench.
Install the handle escutcheon. Tighten the screw using
a 2 mm Allen wrench.
Install the handle.
Remove the brass plug from the tee using a 27 mm
wrench.
Installez la rosace.
Installez l'écrou. Serrez l'écrou à l'aide d'une clé de
30 mm
Installez la rosace pour le poignée. Serrez le vis à
l'aide d'une clé hexagonale de 2 mm.
Installez la poignée.
Retirez le bouchon du raccord en T à l'aide d'une clé
de 27 mm.
Instale el escudo.
Instale la tuerca. Apriete la tuerca con una llave de
30 mm.
Instale el escudo de la manija. Apriete el tornillo con
una llave Allen de 2 mm.
Instale la manija.
Retire el conector de la "T" del surtidor con una llave
de 27 mm.
3
30 mm
1.5 ft-lb
2 Nm 2 mm
1.5 ft-lb
2 Nm
4
27 mm
1
3
2
4
12

8
Lubricate the sealing ring o-rings using white plumb-
ers grease.
Press the firmly sealing ring into the spout tee until it
is fully seated.
Install the gasket and spout over the sealing ring.
Lubrifiez légèrement l'anneau d'étanchéité du bec à
l’aide de la graisse fournie.
Poussez l'anneau d'étanchéité du bec fermement
dans le raccord en T du bec.
Installez le joint et le robinet sur l'anneau
d'étanchéité.
Lubrique los retenes anulares en el anillo de sellado
con grasa blanca para plomería.
Presione firmemente el anillo de sellado del surtidor
en la “T” del surtidor.
Instale la junta y el surtidor sobre el anillo de sellado.
5
6
1
2

9
Tighten the screw using a 3 mm Allen wrench.
Serrez la vis à l’aide d’une clé hexagonale de 3 mm.
Apriete el tornillo de fijación con una llave Allen de
3 mm.
3 mm
3 ft-lb
4 Nm
7

10
Installation / Installation / Instalación 31441XX1, 31449XX1
To reduce the risk of scald injury and
property damage, turn the water off at
the main.
Remove the plaster shields from the valves.
Pour réduire les risques de blessures
par brûlure et de dommages matériels,
fermez l’eau à la valve principale.
Retirez les protecteurs du raccord en T du bec et des
valves d’eau chaude et d’eau froide.
Para evitar lesiones por escaldadura y da-
ños a la propiedad, asegúrese de cerrar el
paso del agua en la entrada del suministro.
Quite los protectores de yeso de las válvulas de
agua caliente y fría y de la “T” del surtidor.
Close the valves.
Ferme les cartouches.
Cierre los cartuchos.
11
2
2

11
Install the escutcheon on the valve.
Install the nut. Tighten the nut using a 30 mm wrench.
Install the handle escutcheon. Tighten the screw using
a 2 mm Allen wrench.
Install the handle.
Remove the brass plug from the tee using a 27 mm
wrench.
Installez la rosace.
Installez l'écrou. Serrez l'écrou à l'aide d'une clé de
30 mm
Installez la rosace pour le poignée. Serrez le vis à
l'aide d'une clé hexagonale de 2 mm.
Installez la poignée.
Retirez le bouchon du raccord en T à l'aide d'une clé
de 27 mm.
Instale el escudo.
Instale la tuerca. Apriete la tuerca con una llave de
30 mm.
Instale el escudo de la manija. Apriete el tornillo con
una llave Allen de 2 mm.
Instale la manija.
Retire el conector de la "T" del surtidor con una llave
de 27 mm.
3
30 mm
1.5 ft-lb
2 Nm 2 mm
1.5 ft-lb
2 Nm
1
3
2
4
27 mm
4
1
2

12
Lubricate the diverter o-rings using white plumbers
grease.
Press the diverter assembly firmly into the spout tee
until it is fully seated.
Install the gasket and spout over the diverter.
Lubrifiez les joints toriques du dispositif de dérivation
à l’aide de graisse de plomberie blanche.
Appuyez fermement sur l’assemblage du dispositif de
dérivation pour l’insérer dans le raccord en T.
Installez le joint et le robinet sur le dispositif de
dérivation.
Lubrique los retenes anulares del distribuidor con
grasa blanca para plomería (no incluida).
Presione el conjunto del distribuidor firmemente en el
tubo en “T”.
Instale la junta y el surtidor sobre el distribuidor.
5
6
1
2

13
Tighten the screw using a 3 mm Allen wrench.
Install the diverter rod.
Install the check valve in the elbow, with the arrow
pointing in the direction of the water flow.
Remove the plaster shield from the handshower
holder.
Pull out on the handshower hose.
Serrez la vis de pression à l’aide d’une clé hexago-
nale de 3 mm.
Installez la tige d’entraînement
Installez le clapet anti-retour dans le coude de la
douchette. La flèche doit pointer en direction de
l’écoulement d’eau.
Retirez le protecteur du support de douchette.
Tirez sur l’extrémité du tuyau pour l’éloigner du
support.
Apriete el tornillo de fijación con una llave Allen de
3 mm.
Instale el tirador.
Instale la válvula antirretorno en el codo de la teledu-
cha. La flecha debe apuntar en la dirección del
caudal de agua.
Retire el protector de yeso del soporte de la ducha
de mano.
Tire el extremo de la manguera hacia afuera del
soporte.
3 mm
3 ft-lb
4 Nm
7
8
1
2
1
3
2

14

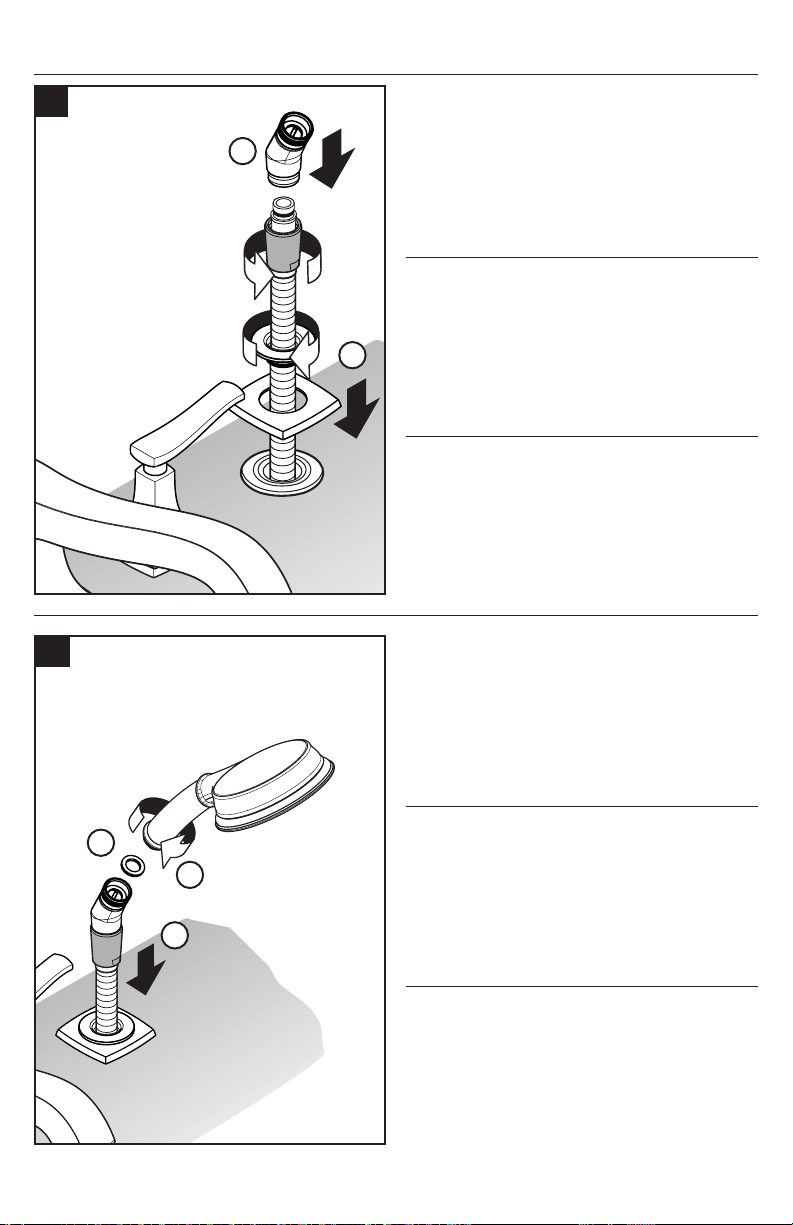

Install the handshower holder escutcheon.
Install the elbow.
Place a black rubber hose washer in the elbow.
Connect the handshower to the elbow.
Rest the handshower in the holder.
Installez l’écusson.
Installez le coude.
Installez le tamis dans le coude.
Installez la douchette.
Guidez la douchette dans le support.
Instale el escudo.
Instale el codo.
Instale la arandela de filtro en el codo.
Instale la ducha de mano.
Guíe la ducha de mano en el soporte.
9
10
1
2
1
3
2

15

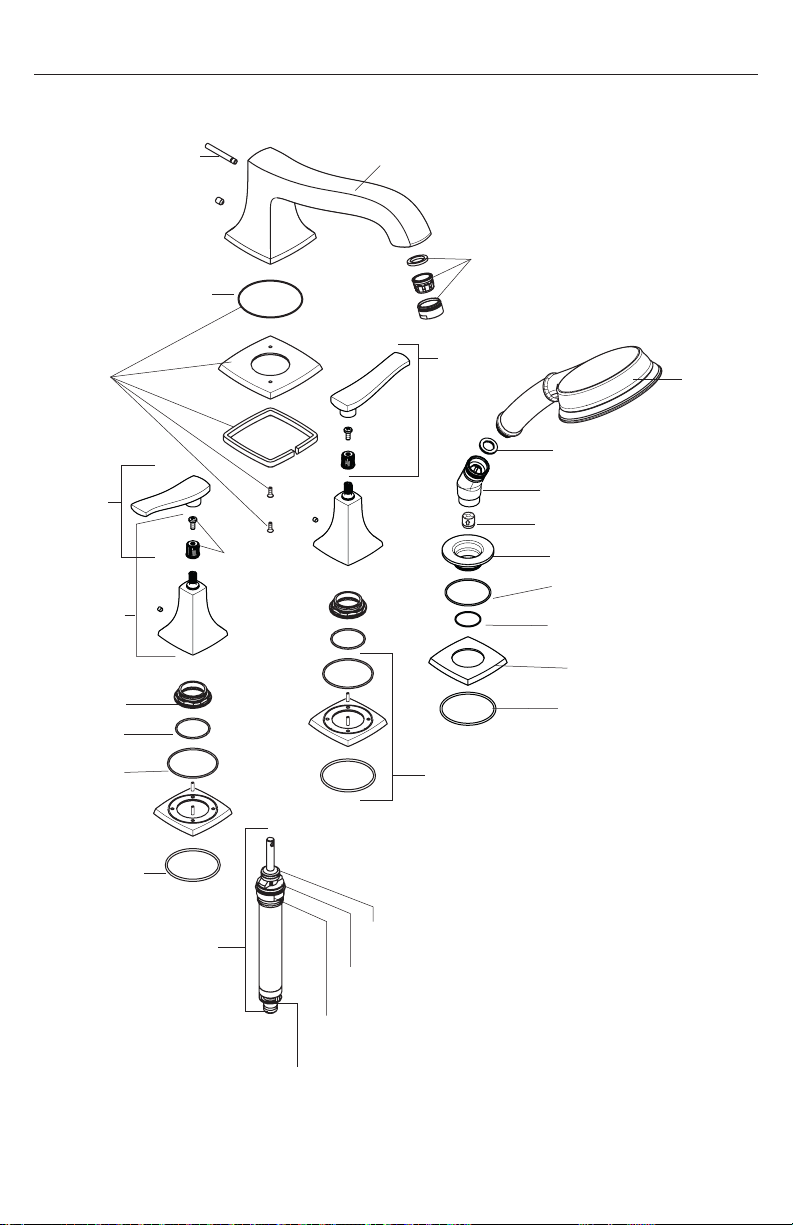

Replacement Parts / Pièces détachées / Repuestos
Metropol Classic
31441XX1
XX = Colors / Couleurs / Acabados
00 = Chrome
14 = Brushed Bronze
67 = Matte Black
82 = Brushed Nickel
83 = Polished Nickel
94074000
04753XX0
28071XX0
96775000 98189000
(14x2.5)
98183000
(23x2.5)
98185000
(22x2)
98217000
(9x2.5)
92945XX0
92943000
98707000
96512XX0
92939XX0
98932000
92936000
(32x1.5)
48x1
52x2
(65x1)
92946XX0
92824000
92821XX0
92822XX0
92953000
(24x1)
92952000
(52x2)
92951XX0
92945XX0
98058000
98148000
(43x1.5)

16
Metropol Classic
31449XX1
XX = Colors / Couleurs / Acabados
00 = Chrome
14 = Brushed Bronze
67 = Matte Black
82 = Brushed Nickel
83 = Polished Nickel
94074000
28071XX0
96775000 98189000
(14x2.5)
98183000
(23x2.5)
98185000
(22x2)
98217000
(9x2.5)
92945XX0
92943000
98707000
96512XX0
92939XX0
98932000
92936000
(32x1.5)
52x2
92946XX0
92824000
92948XX0
92949XX0
98148000
(43x1.5)
92953000
(24x1)
92952000
(52x2)
92951XX0
92945XX0
04753XX0
98058000
48x1
(65x1)

17
Metropol Classic
31428XX1
31430XX1
XX = Colors / Couleurs / Acabados
00 = Chrome
14 = Brushed Bronze
67 = Matte Black
82 = Brushed Nickel
83 = Polished Nickel
92945XX0
92943000
96512XX0
92936000
(32x1.5)
52x2
92946XX0
92824000
92824000
92948XX0
92949XX0
88512000
92821XX0
92822XX0
21x2.5
23x2.5
48x1
(65x1)

18
User Instructions / Instructions de service / Manejo
cold
froid
frío
hot
chaud
caliente
off
fermé
cerrado
on
ouvert
abierto
1
2

19
Cleaning / Nettoyage / Limpieza
¾" (20 mm)
12
3
> 1 min
scale remover
détartrant commercial
desincrustante comercial

20
Check valve maintenance / Entretien de les clapets anti-retour/ Mantenimiento de las
válvulas antirretornos
1 2
3
1
2
1
1
2
2
