Hans Grohe PuraVida 15270 1 Series Installation guide

PuraVida
15270XX1
Installation Instructions / Warranty

2
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.
Recommended water
pressure Pression d’eau recommandée Presión recomendada en servicio 15 - 75 psi
Max. water pressure Pression d’eau maximale Presión máximo en servicio 145 psi
Recommended hot
water temp. Température recommandée pour l’eau chaude Temp. recomendada del agua caliente 120° – 140°F *
Max. hot water temp. Température maximale pour
l’eau chaude Temperatura max. del agua caliente 180° F*
Hole size in mounting
surface Dimension du trou dans la surface de montage Tamaño del oricio en la supercie de montaje 1⅜"
Max. mounting surface
depth Épaisseur maximale de la surface de montage Profundidad máxima de la supercie de montaje 1¼"
Flow rate Débit Caudal máximo 2.2 gpm

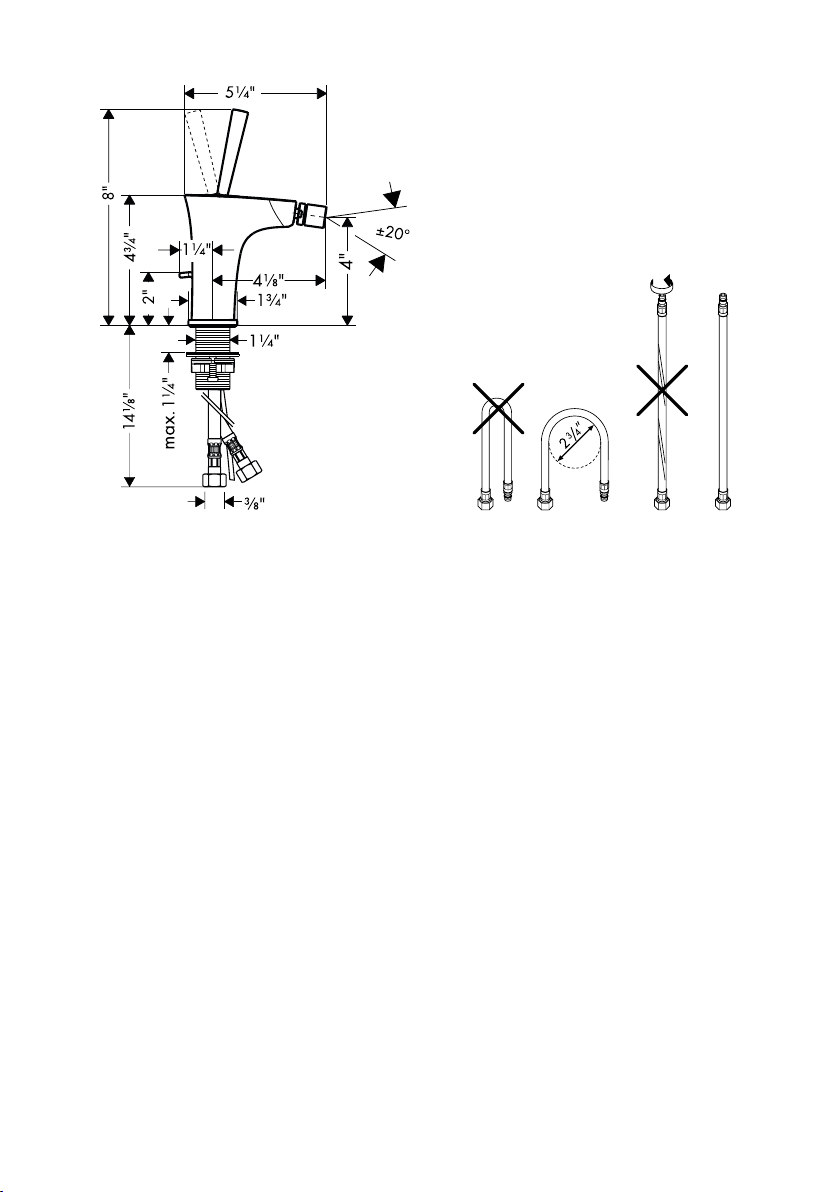

Technical Information / Données techniques / Datos técnicos


Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to com-
plete the installation.
This faucet may be used with a continuous ow
water heater if the ow pressure is at least 20
psi.
Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
•
•
•
•
À prendre en considération pour
l’installation
Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de
disposer de tous les outils et du matériel néces-
saires pour l’installation.
Ce robinet peut être utilisé avec un chaue-eau
instantané pourvu que le débit pression soit d’au
moins 20 psi.
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
•
•
•
•
Consideraciones para la
instalación
Para obtener mejores resultados, Hansgrohe re-
comienda que la instalación de esta unidad esté
a cargo de un plomero profesional matriculado.
Antes de comenzar la instalación, lea estas in-
strucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
Este grifo se puede usar con un calentador de
agua de ujo continuo si la presión del ujo es
20 psi como mínimo.
Mantenga este folleto y el recibo (u otra prueba
de la fecha y el lugar de compra) para este pro-
ducto en un lugar seguro. El recibo es requerido
lo debe es necesario para solicitar partes de
garantía.
•
•
•
•

4

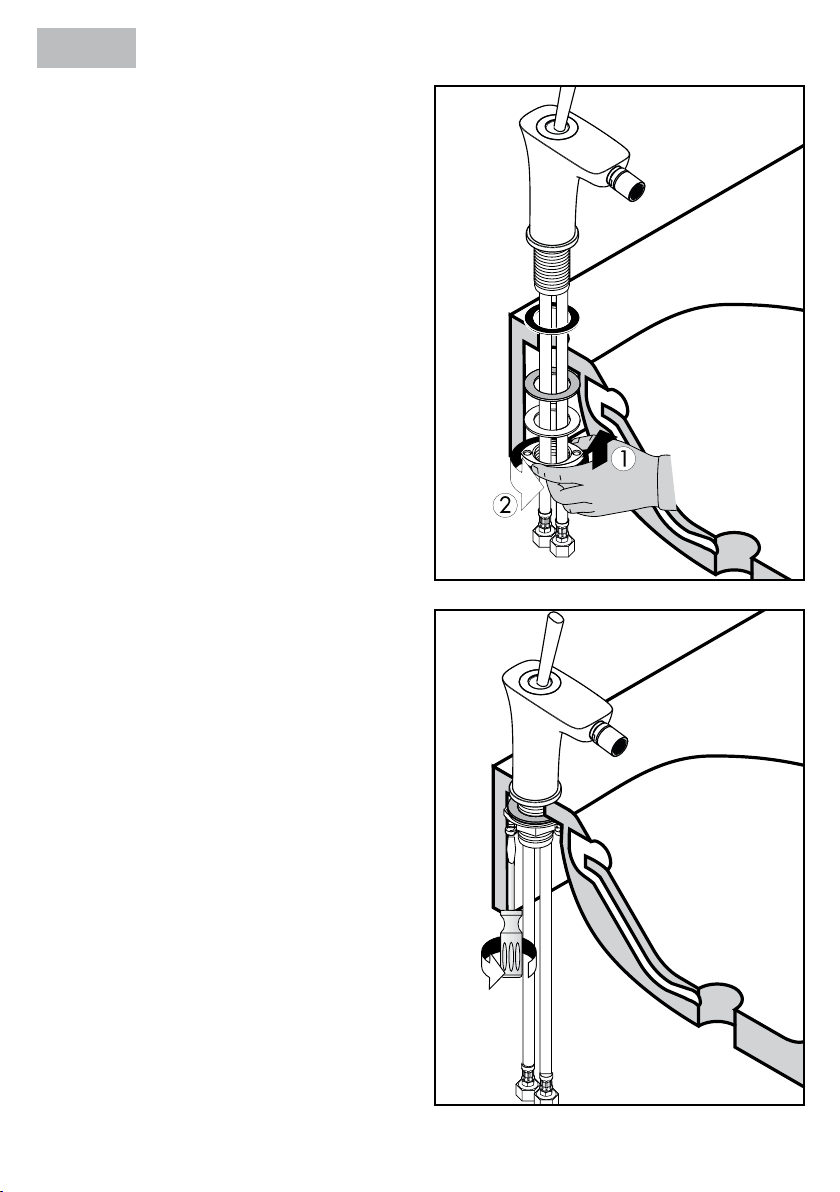

Installation
Place the faucet and sealing ring on the mounting
surface.
Install the ber washer, metal washer and mounting
nut (1).
Tighten the mounting nut by hand (2).
Tighten the tensioning screws using a screwdriver.
English

5

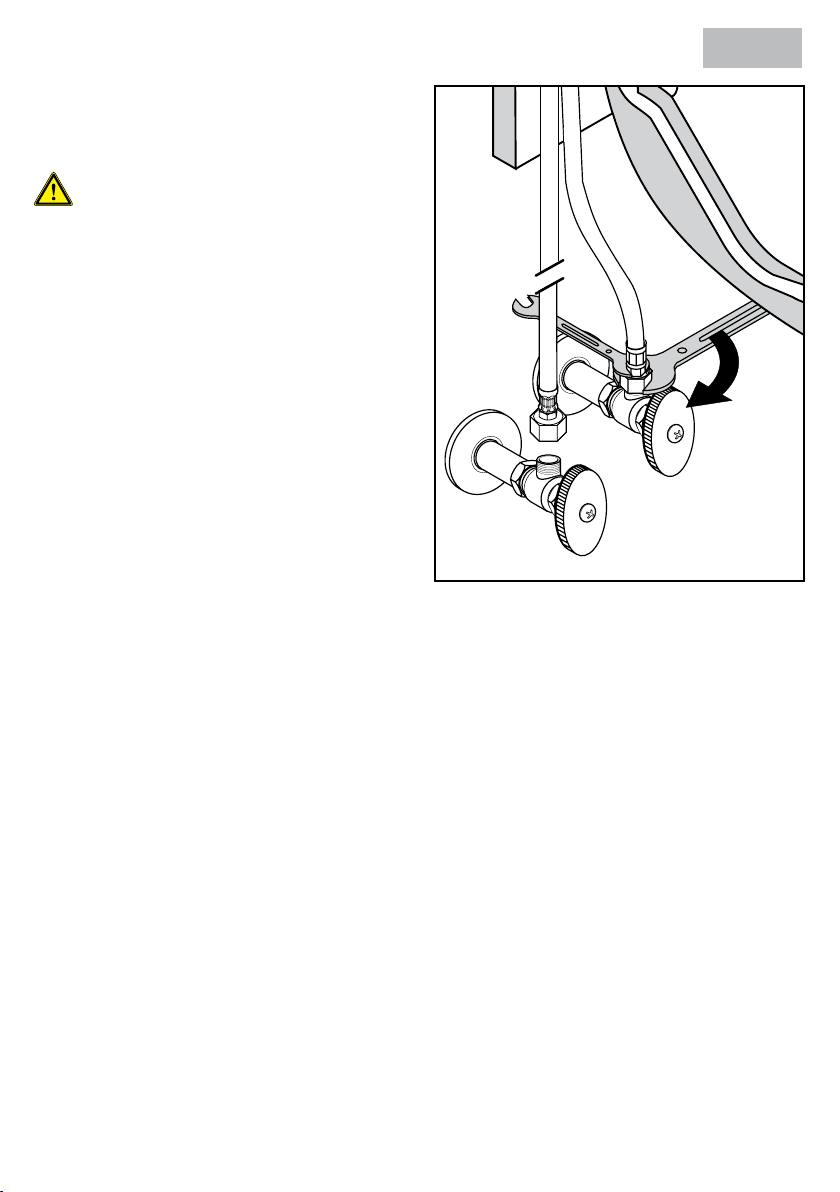

Connect the hot and cold supply hoses to the
adapters.
Use two wrenches as shown.
Do not allow the hoses to twist.
Test the faucet. Check all connections for leaks.
English
10 mm
19 mm



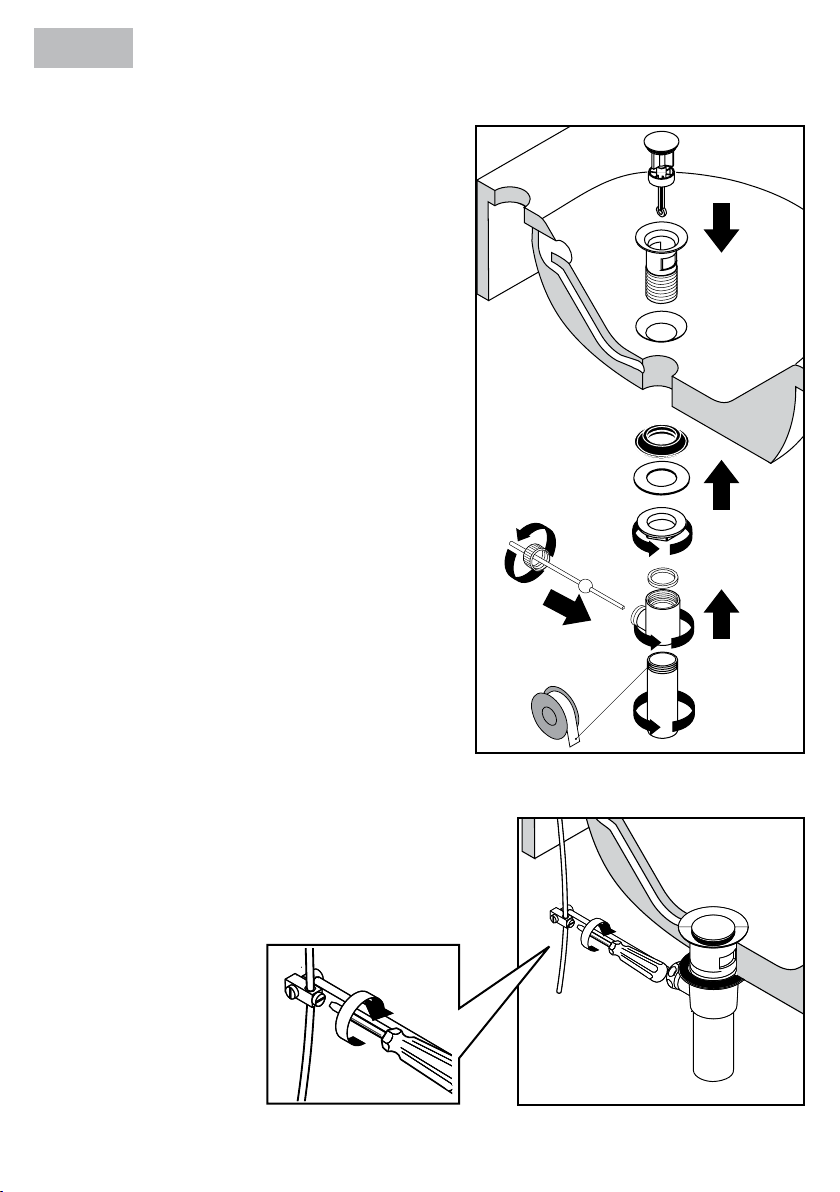

Install the pop-up drain
Attach the swivel connector to the end of the horizontal
rod.
Attach the swivel connector to the end of the pull rod.
Position as desired and tighten with a small, at bladed
screwdriver.
Remove the plunger assembly.
Unscrew the drain outlet ange from the tee.
Unscrew the tailpiece from the tee. Wrap the threads
with Teon tape and replace.
Install the white, exible sealing gasket to the ange.
Place it in the sink outlet.
Install the black mack gasket, white friction ring and
retainer nut on the ange.
Do not tighten the nut against the bottom of the sink at
this time.
Thread the tee and tailpiece to the ange. The pivot
must face the faucet. Turn the drain assembly if neces-
sary.
Tighten the retainer nut.
Place the plunger assembly in the drain.
Install the horizontal rod so that the end goes through
the loop in the bottom of the plunger.
Install and hand tighten the pivot ball nut.
English

7
Installation
Placez le robinet et l’anneau d’étanchéité sur la
surface de montage.
Installez la rondelle en bre, la rondelle métallique et
l’écrou de montage (1).
Serrez l’écrou de montage à la main (2).
Serrez les vis de pression à l’aide d’un tournevis.
Français

8
Connectez les tuyaux d’arrivée d’eau chaude et
d’eau froide aux adaptateurs.
Utilisez deux clés, tel qu’illustré.
Assurez-vous que les tuyaux ne
s’entortillent pas.
Testez le robinet. Vériez l’étanchéité de tous les
raccords.
Français
10 mm
19 mm



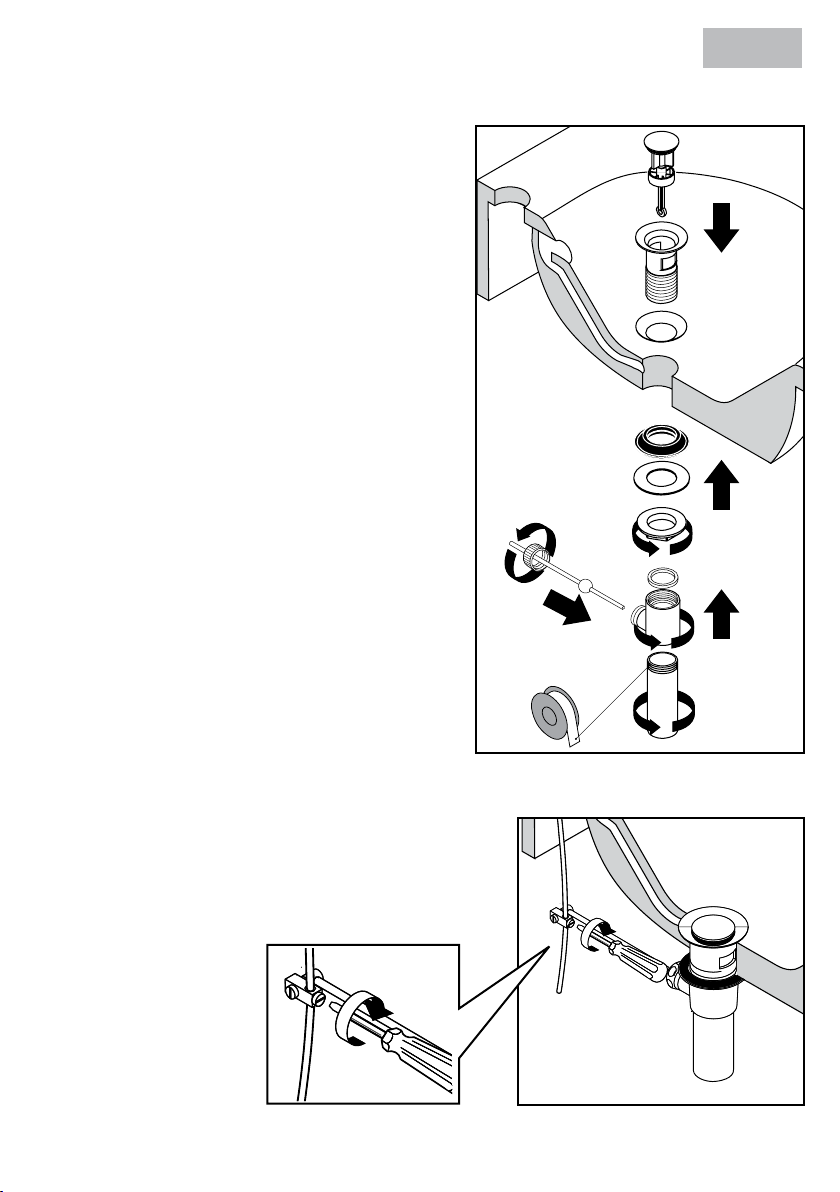

Installation de l’obturateur à clapet
Retirez le plongeur.
Dévissez la collerette du raccord en T.
Dévissez la queue du raccord en T. Enrobez les lets de
ruban Téon et remettez en place.
Installez le joint d’étanchéité sur la collerette. Installez-les
dans l’évier.
Par le dessous, installez le joint mack, l’anneau de friction et
l’écrou de retenue sur la collerette. Ne serrez pas complète-
ment l’écrou.
Installez le raccord en T et la queue. Au besoin, tournez
l’obturateur de façon à ce que le pivot soit face au robinet.
Serrez l’écrou de retenue.
Mettez le plongeur dans l’obturateur.
Installez le joint sphérique sur le raccord en T. Poussez la
tige horizontale dans le pivot. Serrez l’écrou.
Faites glisser le convertiseur sur l’extrémité de la tige horizon-
tale. Serrez la vis.
Installez le tirette sur le convertiseur. Serrez la vis.
Vériez le mouvement de la tige d’entraînement et du butoir.
Repositionnez le convertiseur si nécessaire.
Français

10
Español
Instalación
Coloque el grifo y el aro de sellado sobre la super-
cie de montaje.
Instale la arandela de bra, la arandela metálica y la
tuerca de montaje (1).
Apriete la tuerca de montaje con la mano (2).
Apriete los tornillos tensores con un destornillador.

11
Español
Conecte las mangueras de suministro de agua cali-
ente y fría a los adaptadores.
Use las dos llaves jas como se ilustra,
No permita las mangueras se
retuerzan.
Instale el vaciadores.
Pruebe el grifo. Verique todas las conexiones para
detectar pérdidas.
Ajuste el tope de límite de alta temperatura (opcio-
nal).
10 mm
19 mm

12
Instale el vaciadores
Retire el conjunto del émbolo.
Desenrosque la brida de salida del drenaje del tubo en T.
Desenrosque la alcachofa del tubo en “T”. Envuelva las
roscas con cinta de Teón y colóquela nuevamente.
Instale la junta selladora blanca exible a la brida.
Colóquela en la salida del fregadero.
Instale la cinta negra de enmascarar, el aro de fricción
blanco y la tuerca de retención en la brida.
No apriete la tuerca contra la parte inferior del fregadero
en este momento.
Rosque el tubo en T y la alcachofa de aspiración a la
brida. El pivote deberá colocarse mirando al grifo. Gire el
conjunto de drenaje si fuera necesario.
Apriete la tuerca de retención.
Coloque el conjunto de émbolo en el drenaje.
Instale la varilla horizontal de modo que el extremo pase
por el bucle en la parte inferior del émbolo.
Instale y apriete a mano la tuerca de bola del pivote.
Acople el conector giratorio al extremo de la varilla
horizontal.
Acople el conector giratorio al extremo del tirador.
Colóquelo en la posición deseada y apriete con un destornilla-
dor pequeño de hoja plana.
Español

1

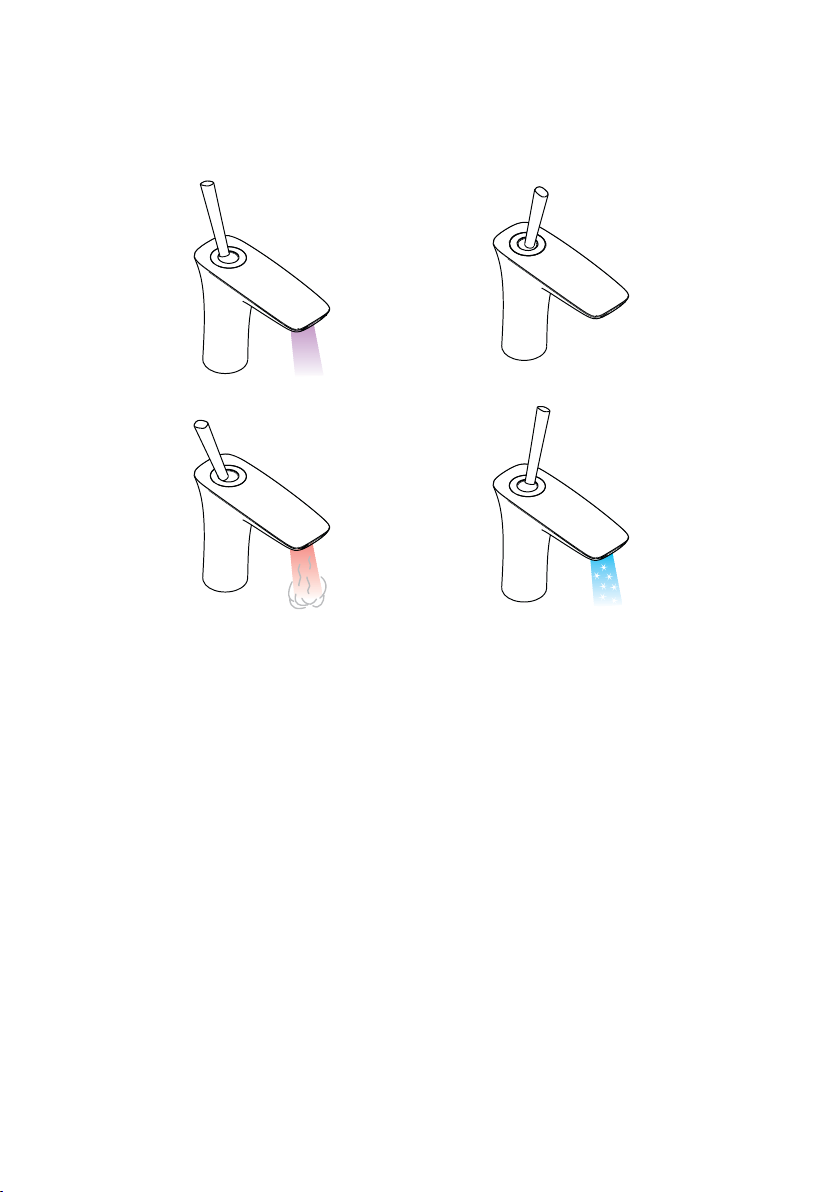

User Instructions / Instructions de service / Instrucciones para el
usuario
XX = Finishes
00 chrome
40 white/chrome
XX = Couleurs
00 chromé
40 blanc/chromé
1 handle poignée mando 5287000
2 ange rosace orón 5288000
 nut écrou tuerca 7157000
4 cartridge cartouche cartucho 000
5 aerator aérateur aireador 70000
 connection hose flexible de raccorde-
ments
conexión exible 21001
7 xing set xation set de jación 11000
8 pull rod tirette tirador 57000
 ball joint rotule rotulo 72000

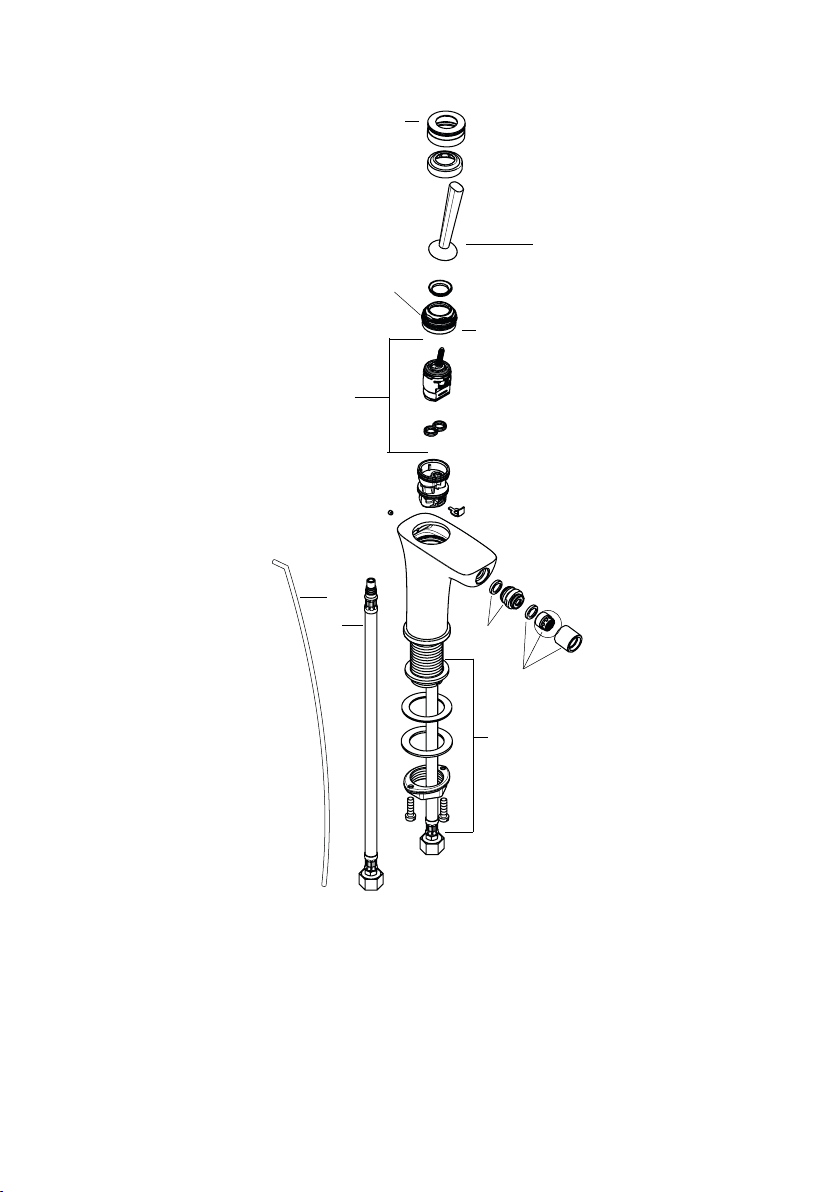

Replacement Parts / Pièces détachées / Repuestos
XX= Acabados
00 cromado
40 blanco/cromado
on
ouvert
abierto
hot
chaud
caliente
o
fermé
cerrar
cold
froid
frío

14

5

2
1
3
8
7
0x2
4

15
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very dierent materials to comply with the needs of the market with regard to
design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when cleaning
faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable damage.
Never mix one cleaning material with another.
Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge pads, or micro ber
cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the xture
longer than necessary.
Regular cleaning can prevent calcication.
When using spray cleaners, spray rst onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter openings
and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the eect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
•
•
•
•
•
•
•
•
•
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très diérents pour répondre aux besoins du marché en
termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces produits an d’éviter de
les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes lors du
nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spéciquement pour les articles de robinetterie et de douche.
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car ils
pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou chions
microbre non appropriés.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants :
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de
robinetterie plus longtemps que nécessaire.
•
•
•
•
•

1
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chion. Ne vaporisez jamais directement sur un
robinet : des gouttelettes pourraient s’inltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez donc avec
de l’eau propre après utilisation de ces produits.
Veuillez noter : si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
•
•
•
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer las exigen-
cias del mercado respecto al diseño y la functionalidad.
Para evitar daños y reclamaciones hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza posterior.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos expecícamente para este campo de aplicación.
No aplicar detergentes que contengan hipoclorito sódico, ácido chlorhídrico, fórmico o acético porque pueden causar daños impor-
tantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
Por regla general no se deben mezclar detergentes.
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
Se tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a las necesidades
especícas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así, porque el líquido
puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales. Por lo que también se
deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el degaste de estos.
Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el peligro de lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
•
•
•
•
•
•
•
•
•
•

17
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to
Hansgrohe products which are purchased by a consumer in the United States after March 1, 1, and installed in either the United States or
Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workman-
ship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of the product that proves
defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable
to provide a replacement and repair is not practical or cannot be timely made, Hansgrohe may elect to refund the purchase price in exchange
for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentences. If you are a
consumer who purchased the product for use primarily for personal, family, or household purposes, this warranty extends for as long as you
own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other pur-
pose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe and Commercial
products, and (ii) for 5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance, misuse, abuse,
negligence, accident or alteration, or (2) the use of abrasive or caustic cleaning agents or “no-rinse” cleaning products, or the use of the
product in any manner contrary to the product instructions. () Conditions in the home such as excessive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installation or reinstalla-
tion of the product (including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.
142 Bluegrass Lakes Parkway
Alpharetta GA 0004
Toll-free (800) 4-0455.
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 142 Bluegrass
Lakes Parkway, Alpharetta, Georgia 0004, Attention: Technical Service, if required by Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS WAR-
RANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO
CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAM-
AGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING MERCHANTABILITY).

18
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not
apply to you. This warranty gives you specic legal rights, and you may have other rights which vary from State to State. You may be required
by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in court against us under
the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to installing,
always carefully study the enclosed instructions on the proper installation and the care and maintenance of the product. If you have questions
at any time about the use, installation, or performance of your Hansgrohe product, or this warranty, please call or write to us or call us toll-free
at 800 4 0455.

1

Hansgrohe, Inc. • 140 Bluegrass Lakes Parkway • Alpharetta, GA 0004
Tel. 770-0-880 • Fax 770-0-887
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 048521 • Revised 07/200
