Hans Grohe Showerpipe Croma 100 Reno Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Showerpipe Croma
100 Reno
27139000

2
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Der Kopfbrausearm ist nur für das Halten der
Kopfbrause ausgelegt, er darf nicht mit weiteren
Gegenständen belastet werden!
6Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen nicht unbeaufsichtigt das Duschsystem
benutzen. Personen die unter Alkohol- oder
Drogeneinfluss stehen, dürfen das Duschsystem nicht
benutzen.
6Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
6Das Duschsystem darf nur zur Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
Montagehinweise
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden!
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist. Die beigelegten Schrauben und Dübel sind
nur für Beton geeignet. Bei anderen Wandaufbauten
sind die Herstellerangaben des Dübelherstellers zu
beachten.
• Im Notfall kann das Rohr zwischen Armatur und
Kopfbrause im unteren Bereich mit einer feinen Säge
gekürzt werden.
• Die der Brause beigepackte Siebdichtung muss
eingebaut werden, um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen
können die Funktion beeinträchtigen und/oder zu
Beschädigungen an Funktionsteilen der Brause führen,
für hieraus ergebende Schäden haftet Hansgrohe
nicht.
• Die Brause darf nur nach einem Absperrventil der
Sanitärarmatur angeschlossen werden.
Deutsch
• Die in der Montageanleitung angegebenen
Montagemaße sind ideal für Personen von ca.
1800 mm Körpergröße und müssen gegebenenfalls
angepasst werden. Hierbei ist darauf zu achten, dass
sich bei geänderter Montagehöhe die angegebene
erforderliche Mindesthöhe von 2223 mm ab
Wannenstandfläche ändert und die Änderung der
Anschlussmaße berücksichtig werden müssen.

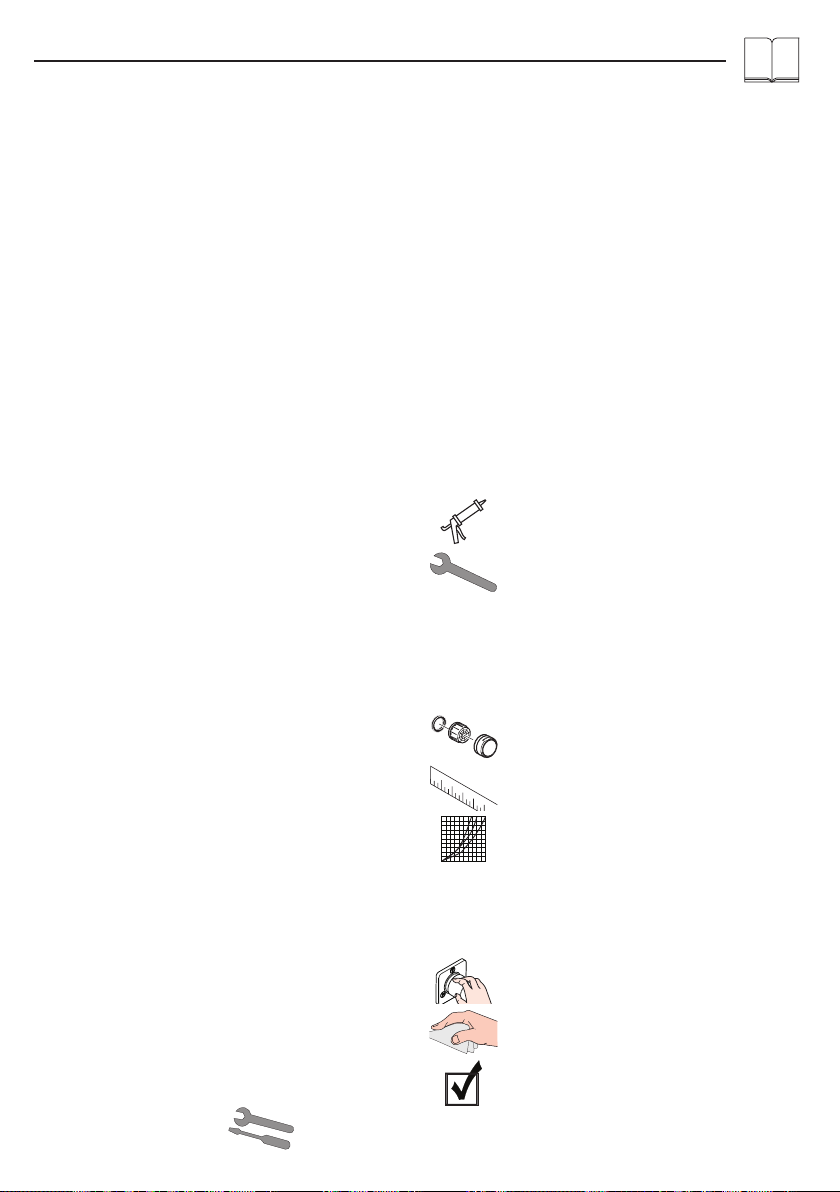

Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 36)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
auf ihre Funktion geprüft werden (mindestens
einmal jährlich).
Serviceteile (siehe Seite 38)
Maße (siehe Seite 35)
Durchflussdiagramm
(siehe Seite 36)
 Handbrause
 Kopfbrause
 Handbrause + Kopfbrause
Bedienung (siehe Seite 39)
Reinigung (siehe Seite 37) und
beiliegende Broschüre
Prüfzeichen (siehe Seite 36)
Montage siehe Seite 31
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: 60 °C
Eigensicher gegen Rückfließen

3
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Le bras de la douchette n’est conçu que pour tenir
la douchette et ne doit pas servir à la suspension
d’autres objets !
6Il est interdit aux enfants ainsi qu’aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d’utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d’alcool ou de drogues d’utiliser la douche.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
6Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Instructions pour le montage
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables!
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l’installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• En cas d’urgence, il est possible de raccourcir, dans
la partie inférieure, le tuyau reliant la robinetterie au
pommeau de la douche à l’aide d’une scie fine.
• Le joint à filtre fourni avec la pomme de douche à
main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager
des pieces mobiles. Des réclamations à la suite de
l’usage de la pomme de douche sans joint-tamis
de hansgrohe ne peuvent pas faire partie de notre
garantie.
• La douchette ne doit être raccordée à la robinetterie
sanitaire qu’en aval d’une vanne d’arrêt.
• Les dimensions d’ installation données dans la notice
Français
de montage sont idéales pour une personne de
1800 mm de hauteur et doivent être ajustées selon
le besoin. A ce sujet il faut tenir compte, pour un
changement de hauteur, que la côte minimum donnée
de 2223 mm à partir de la base du receveur change
et la modification du montage sera à prendre en
considération.

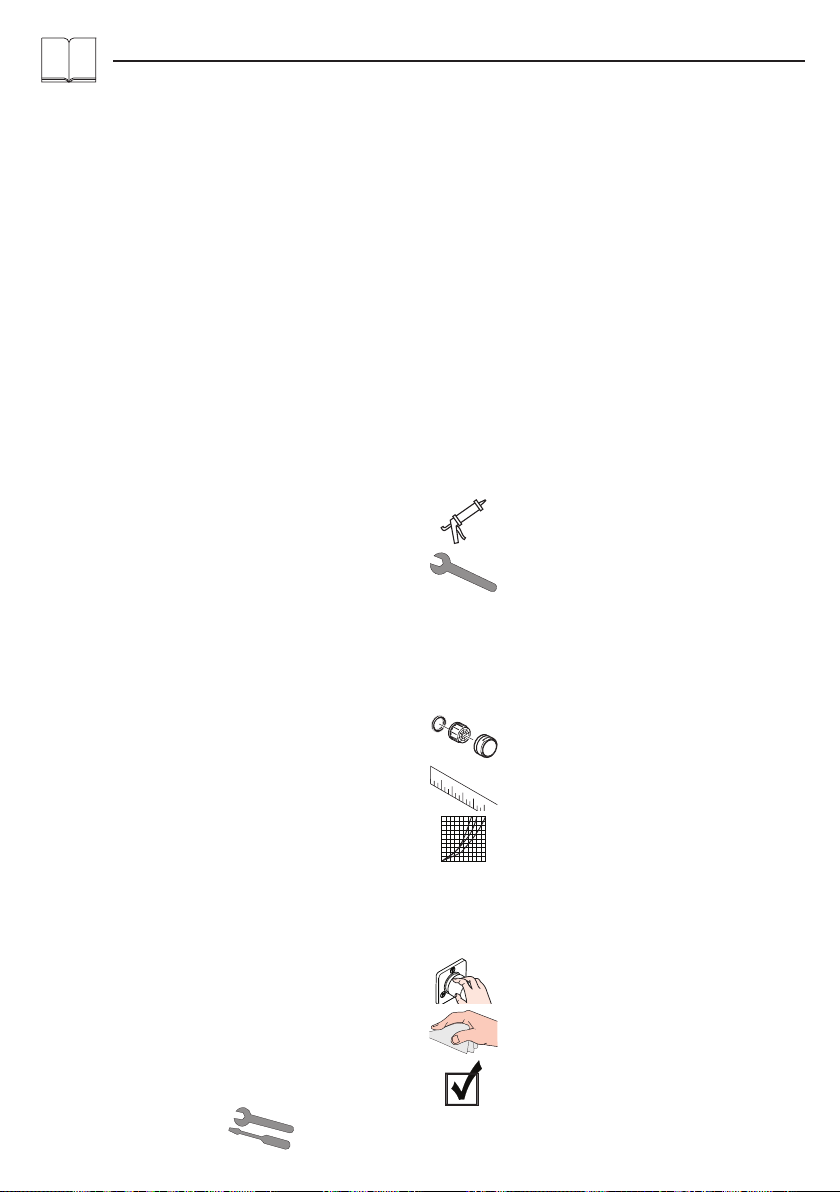

Description du symbole
Ne pas utiliser de silicone contenant de
l’acide acétique!
Entretien (voir page 36)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
Pièces détachées (voir pages 38)
Dimensions (voir page 35)
Diagramme du débit
(voir page 36)
 douchette
 pomme de douche
 douchette + pomme de douche
Instructions de service (voir page
39)
Nettoyage (voir page 37) et
brochure ci-jointe
Classification acoustique et
débit (voir page 36)
Montage voir page 31
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: 60 °C
Avec dispositif anti-retour

4
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6The arm of the shower head is intended only to hold
the shower head. Do not load it down with other
objects!
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6Do not allow the streams of the shower touch
sensitive body parts (such as your eyes). An
adequate distance must be kept between the shower
and you.
6The product may not be used as a holding handle. A
separate handle must be installed.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Installation Instructions
• The fitting must be installed, flushed and tested after
the valid norms!
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels
are only suitable for concrete. For another wall
constructions the manufacturer’s indications of the
dowel manufacturer have to be taken into account.
• If required, the bottom part of the pipe between the
fixture and the shower head can be shortened with a
fine-toothed saw.
• The mesh washer must be insert to protect the
overhead shower against incoming dirt by pipework.
Incoming dirt leads to defects or/and can damage
parts of the shower; such caused faults voids all
liability and guarantee claims.
• The shower may only be connected following
(downstream from) a shut-off valve of the sanitary
fitting.
• The installation dimensions stated in this installation
instructions are ideal for people of approximately
1800 mm in body height. The dimensions can be
altered if required. In this case you will have to attend
English
to the minimum height of 2223 mm from shower tray
floor, and alter all the required measurements as
necessary.
Symbol description
Do not use silicone containing acetic acid!
Maintenance (see page 36)
The non return valves must be checked
regularly according to DIN EN 1717 in
accordance with national or regional
regulations (at least once a year).
Spare parts (see page 38)
Dimensions (see page 35)
Flow diagram
(see page 36)
 hand shower
 overhead shower
 hand shower + overhead shower
Operation (see page 39)
Cleaning (see page 37) enclosed
brochure
Test certificate (see page 36)
Assembly see page 31
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: 60 °C
anti-pollution function

5
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6Il braccio del soffione della doccia è progettato per
sostenere solo quest’ultimo, non va sovraccaricato
con altri oggetti!
6I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/osensoriali devono utilizzare il sistema
della doccia solo sotto la supervisione di unaa
persona responsabile.
6Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
6Il prodotto non deve essere utilizzato come maniglia,
questa deve essere motata separatamente.
6Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
Istruzioni per il montaggio
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
• Se necessario il tubo può essere accorciato tra il
raccordo e la doccetta nella parte inferiore usando
un seghetto.
• Per proteggere la soffione doccia da eventuali
impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o
danneggiare parti della doccia; in questo caso la
Hansgrohe non risponde dei danni.
• La doccia deve essere collegata solo a valle di una
valvola d’arresto dell’armatura sanitaria.
• Le quote di montaggio indicate nelle istruzioni di
montaggio sono ideali per persone grandi circa
1800 mm e eventualmente vanno adattate. A ciò
Italiano
bisogna fare attenzione, che ad altezza di montaggio
cambiata l’altezza minima necessaria indicata di
2223 mm, dal piano della vasca, cambia e che
bisogna considerare la modifica delle quote di
collegamento.
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Manutenzione (vedi pagg. 36)
La valvola di non ritorno deve essere
controllata regolarmente come da DIN EN
1717, secondo le normative nazionali e
regionali (almeno una volta all’anno).
Parti di ricambio (vedi pagg. 38)
Ingombri (vedi pagg. 35)
Diagramma flusso
(vedi pagg. 36)
 doccetta
 soffione doccia
 doccetta + soffione doccia
Procedura (vedi pagg. 39)
Pulitura (vedi pagg. 37) e brochure
allegata
Segno di verifica (vedi pagg. 36)
Montaggio vedi pagg. 31
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: 60 °C
Sicurezza antiriflusso

6
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6El brazo del pulverizador de ducha solo está
previsto para soportar el pulverizador de ducha !no
debe cargarse con otros objetos!
6Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el
sistema de duchas sin vigilancia. Personas que se
encuentran bajo el efecto de alcohol o drogas, no
deben utilizar el sistema de duchas.
6Debe evitarse el contacto del chorro del
pulverizador con partes sensibles del cuerpo (por
ej. ojos). Debe mantenerse una distancia suficiente
entre pulverizador y cuerpo.
6El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
6El sistema de ducha solo debe ser utilizado para
fines de baño, higiene y limpieza corporal.
Indicaciones para el montaje
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son
sólo apropiados para hormigón. En el caso de
otras estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
• En caso de necesidad, con una sierra fina puede
recortarse por la parte de abajo el tubo entre el grifo
y la ducha.
• La junta de filtración que se suministra con la
ducha mural evita que las partículas de suciedad
procedentes de las tuberías lleguen a la ducha
mural. Debe colocarse entre el flexo y la ducha
mural. Infiltraciones de suciedad deterioran el
funcionamiento de la ducha mural y pueden causar
daños en el interior de la misma que no están
cubiertas por la garantía de Hansgrohe.
• La roseta de ducha debe conectarse siempre detrás
Español
de una válvula de bloqueo de la valvulería sanitaria.
• Las medidas indicadas en las instrucciones de montaje
resultan ideales para personas de 1800 mm de
altura, por lo que deberán ajustarse siempre que sea
necesario. En este sentido, es importante tener en
cuenta que, en caso de modificación de la altura de
montaje, será necesario respetar el requisito de 2223
mm de altura mínima desde la base de la ducha y
observar las medidas de conexión.
Descripción de símbolos
No utilizar silicona que contiene ácido
acético!
Mantenimiento (ver página 36)
Las válvulas anti-retorno tienen que
ser controladas regularmente según la
norma DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una
vez al año, por lo menos).
Repuestos (ver página 38)
Dimensiones (ver página 35)
Diagrama de circulación
(ver página 36)
 Teleducha
 Ducha fija
 Teleducha + Ducha fija
Manejo (ver página 39)
Limpiar (ver página 37) y folleto
anexo
Marca de verificación (ver
página 36)
Montaje ver página 31
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: 60 °C
Seguro contra el retorno

7
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6De arm van de hoofddouche is uitsluitend voor het
vasthouden van de hoofddouche bedoeld en mag
niet met verdere voorwerpen worden belast!
6Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
6Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorkomen.
Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
6Het product mag niet als handgreep worden
gebruikt. Er moet een aparte handgreep
gemonteerd worden.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren!
• Bij de montage van het produkt door een
vakkundige installateur moet men erop letten dat het
bevestigingsoppervlak op één oppervlak zit (dus
geen opliggende voegen of verspringende tegels),
de wand geschikt is voor montage van produkten en
zeker geen zwakke plekken bevat. De bijgevoegde
schroeven en duvels zijn alleen geschikt voor beton.
Bei andere wandsoorten dient u te letten op de
voorschriften van de fabrikant van de schroeven en
duvels.
• In noodgevallen kan de buis tussen de armatuur en
de hoofddouche onderaan met een fijne zaag verkort
worden.
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren. Vuil
uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche
beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
• De douche alleen installeren na een afsluitbare kraan.
• De in de handleiding aangegeven montagematen
richten zich op personen van ca. 1800 mm groot,
Nederlands
en moeten mogelijk aangepast worden. Let erop
dat indien de montagehoogte gewijzigd wordt, de
minimaal benodigde opbouwhoogte van tenminste
2223 mm vanaf douchebak stavlak / afgewerkte
vloer veranderd, en tevens de aansluitmaten hierop
moeten worden aangepast.
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 36)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar)
Service onderdelen (zie blz. 38)
Maten (zie blz. 35)
Doorstroomdiagram
(zie blz. 36)
 handdouche
 hoofddouche
 handdouche + hoofddouche
Bediening (zie blz. 39)
Reinigen (zie blz. 37) en
bijgevoegde brochure
Keurmerk (zie blz. 36)
Montage zie blz. 31
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: 60 °C
Beveiligd tegen terugstromen

8
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Stangen til hovedbruseren er kun beregnet til at
holde hovedbruseren. Den må ikke belastes med
andre genstande!
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
6Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Monteringsanvisninger
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved montering er det vigtigt at sikre sig, at hele
befæstigelsesfladen er plan (ingen ujævne fuger
eller fliser), samt at væggen er egnet til montering
af produktet og specielt, at væggen ikke har nogen
svage punkter. De medfølgende skruer og dübler
er kun egnet til beton. Ved anden vægopbygning
bør producenten af dübler kontaktes for nærmere
information.
• I et nødstilfælde kan røret mellem armaturet og
hovedbruseren afkortes med en fin sav.
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs kan
have indflydelse på bruserens funktion og/eller føre til
beskadigelser på håndbruserens funktionsdele.
• Bruseren må kun tilsluttes til armaturen efter en
afspærringsventil.
• Målene i monteringsanvisningen er tænkt til personer
med en størrelse på 1800 mm og skal i givet fald
tilpasses. Herved skal der tages hensyn til, at den
mindste højde i tilfælde af en ændret monteringshøjde
(2223 mm fra karrets ståflade) ændres og at der skal
tages hensyn til de ændrede tilslutningsmål.
Dansk
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig
silikone!
Service (se s. 36)
Ifølge DIN EN 1717 skal gennmestrømn
ingsbegrænsere i overenstemmelse med
nationale regler afprøves regelmæssigt
(mindst en gang om året).
Reservedele (se s. 38)
Målene (se s. 35)
Gennemstrømningsdiagram
(se s. 36)
 handdouche
 Hovedbruser
 handdouche + Hovedbruser
Brugsanvisning (se s. 39)
Rengøring (se s. 37) og vedlagt
brochure
Godkendelse (se s. 36)
Montering se s. 31
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: 60 °C
Med indbygget kontraventil

9
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6O braço do chuveiro foi concebido apenas para
servir de apoio à cabeça do chuveiro, pelo que não
pode ser sujeito a cargas de objectos adicionais!
6Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
6Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessário
manter uma distância suficiente entre o chuveiro e
o corpo.
6O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Avisos de montagem
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor!
• Durante a montagem do produto por técnicos
qualificados, deve ter-se em atenção que a superfície
de fixação seja plana em toda a área da fixação
(sem juntas sobrepostas/salientes ou ladrilhos
deslocados), que o dispositivo de montagem na
parede seja adequado para uma montagem na
parede e que este não apresente nenhuns pontos
fracos. Os parafusos e buchas incluídos no volume
de fornecimento são apenas adequados para betão.
Para outros métodos de montagem na parede devem
ser respeitadas as indicações do fabricante das
buchas.
• Em caso de emergência é possível encurtar o tubo
entre a torneira e a cabeça do chuveiro, na parte
inferior, com uma serra fina.
• O filtro de rede deve ser colocado para proteger
o chuveiro de areias e resíduos rovenientes da
tubagem. Resíduos e areias podem danificar
componentes, ou provocar mau funcionamento do
chuveiro; as avarias assim provocadas anulam a
nossa responsabilidade e anulam a nossa garantia.
• O chuveiro só pode ser instalado a seguir a uma
válvula de retenção da valvularia de sanitários.
Português
• As dimensões de montagem indicadas nas instruções
de montagem são ideais para pessoas com uma
altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção
que alterações na altura de montagem obrigam a
alterações na altura mínima de 2223 mm a partir da
superfície de posicionamento na banheira, bem como
alterações nas dimensões de ligação.
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Manutenção (ver página 36)
As válvulas anti-retorno devem ser
verificadas regularmente de acordo com
a DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Peças de substituição (ver página
38)
Medidas (ver página 35)
Fluxograma
(ver página 36)
 Chuveiro de mão
 Chuveiro fixo
 Chuveiro de mão + Chuveiro fixo
Funcionamento (ver página 39)
Limpeza (ver página 37) e
brochura em anexo
Marca de controlo (ver página
36)
Montagem ver página 31
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: 60 °C
Função anti-retorno e anti-vácuo

10
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Ramię prysznica jest przystosowane do trzymania
głowicy prysznica i nie może być obciążane innymi
przedmiotami!
6Zarówno dzieci, jak i dorośli z fizycznymi,
psychicznymi i/lub sensorycznymi ograniczeniami
nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub
narkotyków nie mogą korzystać z prysznica.
6Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np.
oczami). Należy zachowywać odpowiednią
odległość pomiędzy głowicą a ciałem.
6Produktu nie wolno używać jako uchwytu do
trzymania się. Należy zamontować osobny uchwyt.
6Prysznic może być używany tylko w celach kąpieli,
higieny i utrzymania czystości ciała.
Wskazówki montażowe
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm!
• Przy montażu produktu przez wykwalifikowany
personel fachowy należy zważać na to, by
powierzchnia mocowania na całym obszarze
mocowania była równa (by nie było szczelin wzgl.
wzajemnie przesuniętych płytek), rodzaj ściany
nadawał się do montażu produktu i zwłaszcza, by nie
było żadnych słabych stron. Umieszczone w dostawie
śruby i kołki rozporowe są przeznaczone tylko do
betonu. Przy innych rodzajach montażu ścianowego
należy przestrzegać danych producenta kołków
rozporowych.
• W razie konieczności rurę między armaturą a
prysznicem sufitowym w dolnym obszarze można
skrócić przy użyciu małej piły
• Znajdujące się przy prysznicu sitko musi zostać
zainstalowane, aby zatrzymać zanieczyszczenia z
instalacji. Przedostające się zanieczyszczenia mogą
mieć ujemny wpływ na działanie i/lub prowadzić
do usterek w działaniu elementów prysznica. Za
powstałe z tego tytułu szkody firma Hansgrohe nie
ponosi odpowiedzialności.
• Prysznic można podłączyć tylko po użyciu zaworu
odcinającego armatury sanitarnej.
Polski
• Wymiary montażowe podane w instrukcji montażowej
są idealne dla osób o wzroście sięgającym 1800
mm i w razie konieczności należy jest dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy
zmienionej wysokości montażu należy także zwrócić
uwagę na to, że zmienia się minimalna wysokość
2223 mm od dna brodzika, a także wysokość
przyłączy wodnych.
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Konserwacja (patrz strona 36)
Zgodnie z normą DIN EN 1717, krajowymi
i miejscowymi przepisami, działanie
zabezpieczeń przed przepływem zwrotnym
musi być kontrolowane (przynajmniej raz
w roku).
Części serwisowe (patrz strona
38)
Wymiary (patrz strona 35)
Schemat przepływu
(patrz strona 36)
 Prysznic ręczny
 Prysznic sufitowy
 Prysznic ręczny + Prysznic sufitowy
Obsługa (patrz strona 39)
Czyszczenie (patrz strona 37) i
dołączona broszura
Znak jakości (patrz strona 36)
Montaż patrz strona 31
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: 60 °C
Samoistnie zabezpieczony przed przepływem zwrotnym

11
6Bezpečnostní pokyny
6Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
6Držák sprchové hlavice je dimenzován pouze pro
držení sprchové hlavice a nesmí se zatěžovat dalšími
předměty!
6Děti a dospělé osoby s tělesným, duševním a /
nebo smyslovým postižením nesmí sprchový systém
používat bez dozoru. Osoby pod vlivem alkoholu
nebo drog nesmí sprchový systém používat.
6Je nutné zabránit kontaktu vodních paprsků sprchy
s měkkými částmi těla (např. očima). Je nutné
dodržovat dostatečný odstup mezi sprchou a tělem.
6Produkt nesmí být používán jako madlo. Je nutné
namontovat samostatné madlo.
6Sprchový systém smí být používán pouze ke koupání
a za účelem tělesné hygieny.
Pokyny k montáži
• Armatura se musí montovat, proplachovat a testovat
podle platných norem!
• Při montáži produktu kvalifikovaným odborným
personálem je třeba dbát na to, aby upevňovací
plochy byly v celém rozsahu upevnění rovné (žádné
vyčnívající spáry nebo navzájem přesazené obklady),
aby konstrukce stěny byla pro montáž produktu
vhodná a zvláště aby v ní nebyla žádná slabá místa.
Přiložené vruty a hmoždinky jsou vhodné pouze pro
beton. Při jiných konstrukčních materiálech stěny je
třeba se řídit údaji výrobce hmoždinek.
• V případě nutnosti lze trubku mezi armaturou a
sprchovou hlavicí ve spodní oblasti zkrátit jemnou
pilkou.
• Do přívodu musí být zabudováno se sprchou
dodávané sítko, aby zachycovalo nečistoty vyplavené
z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
• Sprcha smí být připojena pouze za uzavíracím
ventilem sanitárního potrubí.
• Montážní rozmìry uvedené v návodu pro montáž jsou
ideální pro osoby s výškou postavy pøibližnì 1800
mm a v pøípadì potøeby je nutné je pøizpùsobit.
Pøi tom je zapotøebí si uvìdomit, že pøi zmìnìné
výšce montáže se mìní požadovaná minimální výška
místnosti nade dnem vany 2223 mm a ohled je nutno
Česky
brát na míry rozmístìní pøípojù.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny
octové!
Údržba (viz strana 36)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Servisní díly (viz strana 38)
Rozmìry (viz strana 35)
Diagram průtoku
(viz strana 36)
 Ruční sprcha
 Horní sprcha
 Ruční sprcha + Horní sprcha
Ovládání (viz strana 39)
Čištění (viz strana 37) a přiložená
brožura
Zkušební značka (viz strana 36)
Montáž viz strana 31
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: 60 °C
Vlastní jištění proti zpětnému nasátí.

12
6Bezpečnostné pokyny
6Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
6Rameno držiaka hlavice sprchy je určené len na
uchytenie hlavice sprchy a nesmie sa zaťažovať
inými predmetmi!
6Sprchovací systém nesmú bez dozoru používať deti,
ako aj dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Sprchovací systém nesmú
používať ani osoby, ktoré sú pod vplyvom alkoholu
alebo drog.
6Vyhýbajte sa kontaktu vodného lúča sprchy s
citlivými miestami tela (napr. oči). Dodržiavajte
dostatočnú vzdialenosť medzi sprchou a telom.
6Výrobok sa nesmie používať ako držadlo. K tomu
účelu sa musí namontovať samostatné držadlo.
6Sprchovací systém sa smie používať len na kúpanie
a telesnú hygienu.
Pokyny pre montáž
• Batéria sa musí montovať, preplachovať a testovať
podľa platných noriem!
• Pri montáži produktu kvalifikovaným odborným
personálom je nutné dbať na to, aby upevňovacie
plochy boli v celom rozsahu upevnenia rovné (žiadne
vyčnievajúce škáry alebo navzájom predsadené
obklady), aby konštrukcia steny bola pre montáž
produktu vhodná a zvlášť aby v nej neboli žiadne
slabé miesta. Priložené vruty a hmoždinky sú vhodné
len pre betón. Pri iných konštrukčných materiáloch
steny je nutné riadiť sa údajmi výrobcu hmoždiniek.
• V prípade potreby môžete trubku medzi armatúrou a
sprchovou hlavicou v spodnej oblasti skrátiť jemnou
pílkou.
• Do prívodu musí byt’ zabudované so sprchou
dodávané sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit’
funkciu sprchy, alebo spôsobit’ jej poškodenie. Na
takto vzniknuté škody sa nevzt’ahuje záruka firmy
Hansgrohe.
• Sprchu je možné napojiť len za uzatvárací ventil
sanitárnej armatúry.
• Montážne rozmery uvedené v návode na montáž sú
ideálne pre osoby s výškou postavy približne 1800
mm a v prípade potreby je nutné ich prispôsobiť.
Pritom je nutné si uvedomiť, že pri uvedenej výške
montáže sa mení požadovaná minimálna výška
Slovensky
miestnosti nad dnom vane 2223 mm a je nutné dbať
na rozmery rozmiestnenia prípojok.
Popis symbolov
Nepoužívať silikón s obsahom kyseliny
octovej!
Údržba (viď strana 36)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo
regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).
Servisné diely (viď strana 38)
Rozmery (viď strana 35)
Diagram prietoku
(viď strana 36)
 Ručná sprcha
 Horná sprcha
 Ručná sprcha + Horná sprcha
Obsluha (viď strana 39)
Čištění (viď strana 37) a priložená
brožúra
Osvedčenie o skúške (viď strana
36)
Montáž viď strana 31
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: 60 °C
Vlastná poistka proti spätnému nasatiu.

13
66安全技巧
6装配时为避免挤压和切割受伤，必须戴上手
套。
6头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设
计，不得让其承载其它物品！
6不得让儿童和肢体、精神和/或意识有障碍的
成人在不受监管的情况下使用淋浴系统。受酒
精或毒品影响的人员不得使用淋浴系统。
6必须避免让身体敏感部位（如眼睛）接触到莲
蓬头喷水。必须保持莲蓬头与人头之间有足够
的距离。
6该产品不得作扶柄使用。必须安装单独的扶
柄。
6淋浴系统只允许作为洗浴、卫生和洁身之用。
安装提示
• 必须按照现行的规定安装，冲洗和测试产品！
• 在安装产品的位置，安装人员必须确保安装面的
墙面是平的（没有突出物或瓷砖没有突起），墙
体结构适合产品的安装并没有弱点。包装内的膨
胀螺丝只适用于混凝土墙体。对于其他墙体结构
必须咨询膨胀螺丝生产商的建议。
• 紧急情况下,可使用细的锯子将下方区域中阀门
与头顶莲蓬头之间的管子锯短。
• 必须装上花洒所附带的滤网密封垫，以过滤管
道里的杂质污物。杂质污物会影响花洒的功能
和/或损坏花洒的功能部件，由此而产生的产品
损坏不属于汉斯格雅的保修范围。
• 该莲蓬头仅允许连接在卫浴龙头的截止阀之后。
• 本安装说明中的安装尺寸理想用于身高1800
mm左右的人士。尺寸可根据需要进行修改。在
这种情况下，您必须留意，从花洒到地板至少
2223mm的高度，且视需要，变更所有要求的
测量。
中文
符号说明
请勿使用含有乙酸的硅！
保养6(参见第36页)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
备用零件6(参见第38页)
大小6(参见第35页)
流量示意图66
(参见第36页)
手持花洒
顶置花洒
手持花洒+顶置花洒
操作6(参见第39页)
清洗6(参见第37页)并附有小手
册
检验标记6(参见第36页)
安装6参见第6316页
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,1–0,4MPa
(1MPa=10bar=147PSI)
热水温度： 60°C
自动防止回流

14
6Указания по технике безопасности
6Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
6Кронштейн верхнего душа предназначен только
для подсоединения верхнего душа. Запрещается
подвешивать на него другие предметы!
6Дети, а также взрослые с физическими,
умственными и/или сенсорными недостатками
должны пользоваться душевой системой только
под присмотром. Запрещается пользоваться
душевой системой в состоянии алкогольного или
наркотического опьянения.
6Не допускайте попадания струи воды из
разбрызгивателя на чувствительные части тела
(например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от тела.
6Изделие запрещается использовать в качестве
рукоятки. Следует устанавливать специальную
рукоятку.
6Душевую систему разрешается использовать
только в гигиенических целях для принятия ванны
и личной гигиены.
Указания по монтажу
• Смеситель должен быть смонтирован по
действующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и
безупречность работы
• При монтаже изделия квалифицированным
персоналом необходимо следить за тем, чтобы,
поверхность крепления была плоской во всей зоне
крепления (без выступающих швов или смещения
плитки), структура стен подходила для монтажа
изделия и, в частности, не имела слабых мест.
Прилагаемые винты и дюбели предназначены
только для бетона. При других типах стен
необходимо соблюдать указания производителей
дюбелей.
• По мере необходимости лобзиком можно
укоротить трубу между арматурой и верхним
душем в нижней области.
• Для предотворащения попадания частиц грязи
из водопроводной сети необходимо установить
фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или
привести к повреждению функциональных деталей
ручного душа, Hansgrohe не несет ответственность
Русский
за повреждения вследствие отсутствия фильтра.
• Источник разбрызгивания должен подсоединяться
только после запорного клапана санитарной
арматуры.
• Указанные в инструкции по монтажу размеры
идеальны для лиц ростом примерно 1800 мм. Вы
можете отрегулировать желаемую высоту панели.
Обратите внимание, что при этом изменятся
минимальная рекомендованная высота помещения
(2223 мм) и расположение подводки.
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Техническое обслуживание
(см. стр. 36)
Защита обратного тока должна
регулярно проверяться (минимум один
раз в год) по стандарту DIN EN 1717
или в соответствии с национальными или
региональными нормативами
Κомплеκт (см. стр. 38)
Размеры (см. стр. 35)
Схема потока
(см. стр. 36)
 Ручной душ
 Верхний душ
 Ручной душ + Верхний душ
Эксплуатация (см. стр. 39)
Очистка (см. стр. 37) и
прилагаемая брошюра
Знак технического контроля
(см. стр. 36)
Монтаж см. стр. 31
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: 60 °C
укомплектован клапаном обратного тока воды

15
6Biztonsági utasítások
6A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
6A zuhanyfej karja csak a zuhanyfej tartására
alkalmas, és nem szabad más tárgyakkal
megterhelni!
6Gyermekek, valamint testileg, szellemileg fogyatékos
vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a zuhanyrendszert.
Alkohol és kábítószer befolyása alatt álló személyek
nem használhatják a zuhanyrendszert.
6Kerülni kell a zuhanysugár érintkezését érzékeny
testrészekkel (pl. szemek). Be kell tartani a megfelelő
távolságot a zuhanyfej és a test között.
6A terméket nem szabad kapaszkodónak használni.
Ehhez külön kapaszkodót kell felszerelni.
6A zuhanyrendszert csak fürdéshez, mosakodáshoz
és egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni!
• Miközben szakképzett szakember végzi a termék
felszerelését, ügyelni kell arra, hogy a rögzítési
felületek a rögzítési terület teljes egészén síkok
(nincsenek kiálló fugák vagy csempeszélek), a fal
felépítése alkalmas a termék felszereléséhez, és
különösképpen, hogy nincsenek benne gyenge
pontok. A mellékelt csavarok és dűbelek csak
betonhoz alkalmasak. Egyéb falazatoknál figyelembe
kell venni a dűbelgyártó gyártói utasításait.
• Szükség esetén a csövet a csap és a zuhanyfej között,
az alsó részen, egy finom fűrésszel le lehet rövidíteni.
• A kézi zuhanyhoz csomagolt szűrőtömítést be kell
szerelni a vízhálózatból származó szennyeződések
kiküszöbölésére. A beáramló szennyeződések
akadályozhatják és / vagy teljesen tönkre is tehetik
a zuhany funkcióit. Az ezekből adódó károkért a
Hansgrohe nem felel.
• A zuhanyt csak a szaniter csaptelep zárószelepe után
szabad bekötni.
• A szerelési útmutatóban megadott szerelési méretek
kb. 1800 mm testmagasságú személyeknek
alkalmasak, és ennek megfelelően átméretezendők.
Itt arra kell ügyelni, hogy az átméretezett szerelési
magasságnál megváltozik a kád állófelületétől mért
2223 mm-es legkisebb magasság is, és a csatlakozó
Magyar
méreteinek változását figyelembe kell venni.
Szimbólumok leírása
Ne használjon ecetsavtartalmú szilikont!
Karbantartás (lásd a 36. oldalon)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Tartozékok (lásd a 38. oldalon)
Méretet (lásd a 35. oldalon)
Átfolyási diagramm
(lásd a 36. oldalon)
 Kézi zuhany
 Fejzuhany
 Kézi zuhany + Fejzuhany
Használat (lásd a 39. oldalon)
Tisztítás (lásd a 37. oldalon) és
mellékelt brossúrával
Vizsgajel (lásd a 36. oldalon)
Szerelés lásd a 31. oldalon
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: 60 °C
Visszafolyás gátlóval

16
6Turvallisuusohjeet
6Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
6Pääsuihkun varsi on tarkoitettu vain kannattamaan
pääsuihkua. Sitä ei saa kuormittaa muilla esineillä!
6Lapset ja ruumiillisesti, henkisesti ja/tai
aistillisesti rajoittuneet aikuiset eivät saa käyttää
suihkujärjestelmää ilman valvontaa. Alkoholin tai
huumeiden vaikutuksessa olevat henkilöt eivät saa
käyttää suihkujärjestelmää.
6Suihkuveden kontaktia herkkien ruumiinosien (esim.
silmien) kanssa on vältettävä.Suihkun ja vartalon
välissä on oltava riittävä väli.
6Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
6Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Asennusohjeet
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti!
• Kun pätevä ammattihenkilöstö suorittaa tuotteen
asennusta, on huomioitava, että kiinnityspinta on
koko kiinnityksen alueella tasainen (ei ulkonevia
saumoja tai laattojen tasomuutoksia) ja, että seinän
rakenne soveltuu tuotteen asentamiseen eikä siinä
ole heikkoja kohtia. Mukana olevat kiinnitysruuvit ja
kiinnitysankkurit soveltuvat betoniin kiinnittämiseen.
Kiinnitettäessä tuotetta muihin seinärakenteisiin,
noutata kiinnittimien valmistajan ohjeita.
• Tarvittaessa putken voi lyhentää hienolla sahalla
hanan ja pääsuihkun välillä alaosasta.
• Käsisuihkun mukana toimitettu sihtitiiviste on
asennettava paikalleen, jotta lian huuhtoutuminen
vesijohtoverkostosta käsisuihkuun estyy. Huuhtoutuvat
likahiukkaset voivat häiritä suihkun toimintaa tai
vahingoittaa toimintaosia, Hansgrohe ei vastaa tästä
aiheutuneista vahingoista.
• Suihkun saa liittää vain saniteettiarmatuurin
sulkuventtiiliin.
• Asennusohjeessa annetut asennusmitat sopivat n.
180 cm pituiselle henkilölle ja niitä on tarvittaessa
muutettava. Tällöin on huomioitava, että
asennuskorkeuden muuttuessa annettu, vaadittava
minimikorkeus 2223 mm ammeen pohjapinnasta
muuttuu ja muutos on huomioitava liitäntöjen mitoissa.
Suomi
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 36)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN EN 1717,
vähintään kerran vuodessa).
Varaosat (katso sivu 38)
Mitat (katso sivu 35)
Virtausdiagrammi
(katso sivu 36)
 Käsisuihku
 Pääsuihku
 Käsisuihku + Pääsuihku
Käyttö (katso sivu 39)
Puhdistus (katso sivu 37) ja oheinen
esite
Koestusmerkki (katso sivu 36)
Asennus katso sivu 31
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: 60 °C
Estää itsestään paluuvirtauksen

17
6Säkerhetsanvisningar
6Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
6Armen som håller huvudduschen är bara
konstruerad för detta; den får inte belastas med
andra föremål!
6Barn samt vuxna med fysiska, psykiska eller
sensoriska funktionshinder får inte använda
duschsystemet ensamma. Personer som är
påverkade av alkohol- eller droger får inte använda
duschsystemet.
6Undvik att rikta duschstrålarna mot känsliga
kroppsdelar (t. ex. ögonen. Det måste finnas ett
tillräckligt stort avstånd mellan duschen och kroppen.
6Produkten får inte användas som handtag. Ett
separat handtag måste monteras.
6Duschsystemet får bara användas till kroppshygien
med bad och dusch.
Monteringsanvisningar
• Blandaren måste installeras, genomspolas och testas
enligt gällande föreskrifter.
• När kvalificerad fackpersonal monterar produkten är
det viktigt att tänka på att monteringsytan är plan i alla
delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar
till montering av produkten samt att den inte har svaga
punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner
skall anvisningarna från pluggtillverkaren beaktas.
• Om det behövs kan röret mellan blandare och
huvuddusch kortas i den nedre delen med en
fintandad såg.
• Silpackningen som följer med duschen måste monteras
för att undvika att smuts från ledningsnätet tränger
in. Smuts som spolas in kan påverka funktionerna
och/eller leda till skador på funktionsdelar i duschen.
Hansgrohe frånsäger sig allt ansvar för skador som
kan härledas till detta.
• Duschen får bar anslutas efter en spärrventil på
sanitärblandaren.
• De monteringsmått som anges i monteringsanvisningen
passar 1,80 m långa personer och måste eventuellt
anpassas. Det är då viktigt att tänka på att minsta höjd
på 2223 mm från den plats där karet står ändras när
monteringshöjden blir en annan och att hänsyn måste
tas till ändringarna i anslutningsmått.
Svenska
Simbolio aprašymas
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 36)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser i enlighet med DIN EN 1717
(minst en gång per år).
Reservdelar (se sidan 38)
Måtten (se sidan 35)
Pralaidumo diagrama
(se sidan 36)
 Handdusch
 Huvuddusch
 Handdusch + Huvuddusch
Hantering (se sidan 39)
Rengöring (se sidan 37) och
medföljande broschyr
Testsigill (se sidan 36)
Montering se sidan 31
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: 60 °C
Självspärr mot återflöde

18
6Saugumo technikos nurodymai
6Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
6Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl
neturi būti apkraunamas kitokiais daiktais!
6Dušo sistema uždrausta naudotis vaikams, taip pat
suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Dušo sistema taip pat
uždrausta naudotis asmenims, apsvaigusiems nuo
alkoholio arba narkotikų.
6Būtina vengti dušo vandens srovės kontakto su
jautriomis kūno vietomis (pvz., akimis). Todėl būtina
laikytis tinkamu atstumu nuo dušo.
6Gaminys neturi būti naudojamas kaip rankena.
Rankena montuojama atskirai.
6Dušo sistema turi būti naudojama tik kūno higienai ir
švarai palaikyti.
Montavimo instrukcija
• Maišytuvas privalo būti montuojamas, išleidžiamas ir
patikrinamas pagal galiojančias normas!
• Montuojant produktą, specialistas privalo įsitikinti, kad
sienos plotas, prie kurio dedama montavimo plokštė,
yra lygus (jokių plytelių ar kitų nelygumų), kad sienos
struktūra yra pritaikyta produkto montavimui ir neturi
jokių silpnų vietų. Pakuotėje esantys varžtai ir kaiščiai
yra skirti tik betonui. Esant kitokiai sienai, varžtus ir
kaiščius reikia rinktis pagal paskirtį.
• Ypatingais atvejais vamzdelis tarp jungčių ir dušo
galvutės apatinėje dalyje gali būti patrumpintas plonu
pjūkleliu.
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalumui
ir (arba) sugadinti rankų dušass funkcines dalis. Tokiu
atveju “”Hansgrohe”” atsakomybės neprisiima.
• Dušo galvą galima prijungti tik už vamzdyje įmontuoto
uždarymo vožtuvo.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai
tinka 1800 mm ūgio žmonėms. Galima keisti aukštį,
bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis (2223 mm) ir vandens jungties
išvedimų aukštis.
Lietuviškai
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Techninis aptarnavimas (žr. psl.
36)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą per
metus) pagal DIN EN1717 arba pagal
galiojančias nacionalines arba regionines
normas.
Atsarginės dalys (žr. psl. 38)
Išmatavimai (žr. psl. 35)
Pralaidumo diagrama
(žr. psl. 36)
 rankų dušas
 galvos dušas
 rankų dušas + galvos dušas
Eksploatacija (žr. psl. 39)
Valymas (žr. psl. 37) ir pridedama
brošiūra
Bandymo pažyma (žr. psl. 36)
Montavimas žr. psl. 31
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: 60 °C
Su atbuliniu vožtuvu

19
6Sigurnosne upute
6Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
6Nosač tuša iznad glave je dimenzioniran samo za
držanje danog tuša i ne smije se opterećivati drugim
predmetima!
6Djeca, kao i tjelesno, mentalno i/ili senzorno
hendikepirane odrasle osobe ne smiju se koristiti
sustavom tuša bez nadzora. Osobe koje su pod
utjecajem alkohola ili droga ne smiju se koristiti
sustavom tuša.
6Mora se izbjegavati kontakt mlaza iz tuša s
osjetljivim dijelovima tijela (npr. očima). Tijelo
korisnika mora biti dovoljno udaljeno od tuša.
6Proizvod ne smije služiti za pridržavanje. U tu se
svrhu mora postaviti zaseban rukohvat.
6Sustav tuša se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama!
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvoda
te osobito da nema slabih mjesta. Priloženi vijci i
moždanici prikladni su samo za beton. Kod drugih
zidnih nadgradnji treba obratiti pažnju na navode
proizvođača moždanika.
• Cijev se u krajnjem slučaju između armature i tuša
iznad glave može u donjem dijelu skratiti pilom sa
sitnim zupcima.
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna
oštećenja uzrokovana prljavštinom proizvođač
Hansgrohe nije odgovoran.
• Tuš se smije priključivati samo iza zapornog ventila
sanitarne armature.
• Instalacijske mjere navedene u uputstvima za
instalaciju idealne su za osobe visine oko 1800 mm te
moraju biti prilagođene toj visini. Ako mijenjate visinu,
potrebno je izmijeniti i minimalnu udaljenost od dna
kade koja u uputstvima iznosi 2223 mm
Hrvatski
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Održavanje (pogledaj stranicu 36)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Rezervni djelovi (pogledaj
stranicu 38)
Mjere (pogledaj stranicu 35)
Dijagram protoka
(pogledaj stranicu 36)
 Ručni tuš
 tuš iznad glave
 Ručni tuš + tuš iznad glave
Upotreba (pogledaj stranicu 39)
Čišćenje (pogledaj stranicu 37) i
priložena brošura
Oznaka testiranja (pogledaj
stranicu 36)
Sastavljanje pogledaj stranicu 31
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: 60 °C
Funkcije samo-čišćenja

20
6Güvenlik uyarıları
6Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
6Başlıklı püskürtücü kolu yalnızca başlıklı
püskürtücünün tutulması için tasarlanmıştır, başka
nesnelerle üzerine yük bindirilmemelidirn!
6Bedensel, ruhsal ve/veya sensörik engelli çocuk
ve yetişkinler gözetimsiz olarak duş sistemini
kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde
olanlar duş sistemini kullanmamalıdır.
6Püskürtme başlıklarının hassas organlara teması (örn.
gözler) önlenmelidir. Püskürtücü ile beden arasında
yeterli mesafe bırakılmalıdır.
6Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir
tutma kolu monte edilmelidir.
6Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Batarya geçerli normlara göre monte edilmeli,
yıkanmalı ve kontrol edilmelidir!
• Müteahhit, ürünü monteleyeceği yer, yani montaj
plakasının monte edileceği duvar alanının tümü düz
(herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montelemeye
uygun bir şekilde ve herhangi zayıf noktası
olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları
için, imalatçının çubuk imal edenin bellirtiği hususlar
dikkate alınmalıdır.
• Boru acil durumda armatür ile püskürtme başlığı
arasında alt kısımdan ince bir testere ile kısaltılabilir.
• El duşu kafasına eklenmiş olan süzgeç contası, boru
şebekesinden sızan kirlerin önüne geçmek için,
yerine monte edilmelidir. İçeri sızan bu kirler duşun
fonksiyonunu sekteleyebilir ve/veya duşun fonksiyon
parçaları üzerinde hasarlara sebep olabilir, bu
yüzden meydana gelen hasarlardan Hansgrohe
sorumlu tutulamaz.
• Su püskürtücü yalnızca sıhhi armatürün bir kapatma
vanasına bağlanabilir.
• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık
1.800 mm boyundaki kişiler için idealdir ve gerekirse
adapte edilmelidir. Bu sırada, montaj yüksekliğinin
değişmesiyle birlikte küvet durma yüzeyinden
2223 mm’lik minimum yüksekliğin de değiştiğine ve
bağlantı ölçülerindeki değişikliğin göz önüne alınması
Türkçe
gerektiğine dikkat edilmelidir.
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Bakım (Bakınız sayfa 36)
DIN EN 1717 ve ulusal standartlar
doğrultusunda Çek valfler düzenli olarak
kontrol edilmelidir. ( en az yılda bir kez)
Yedek Parçalar (Bakınız sayfa 38)
Ölçüleri (Bakınız sayfa 35)
Akış diyagramı
(Bakınız sayfa 36)
 El duşu
 Baş duşu
 El duşu + Baş duşu
Kullanımı (Bakınız sayfa 39)
Temizleme (Bakınız sayfa 37) ve
birlikte verilen broşür
Kontrol işareti (Bakınız sayfa 36)
Montajı Bakınız sayfa 31
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: 60 °C
Geri emme önleyici
