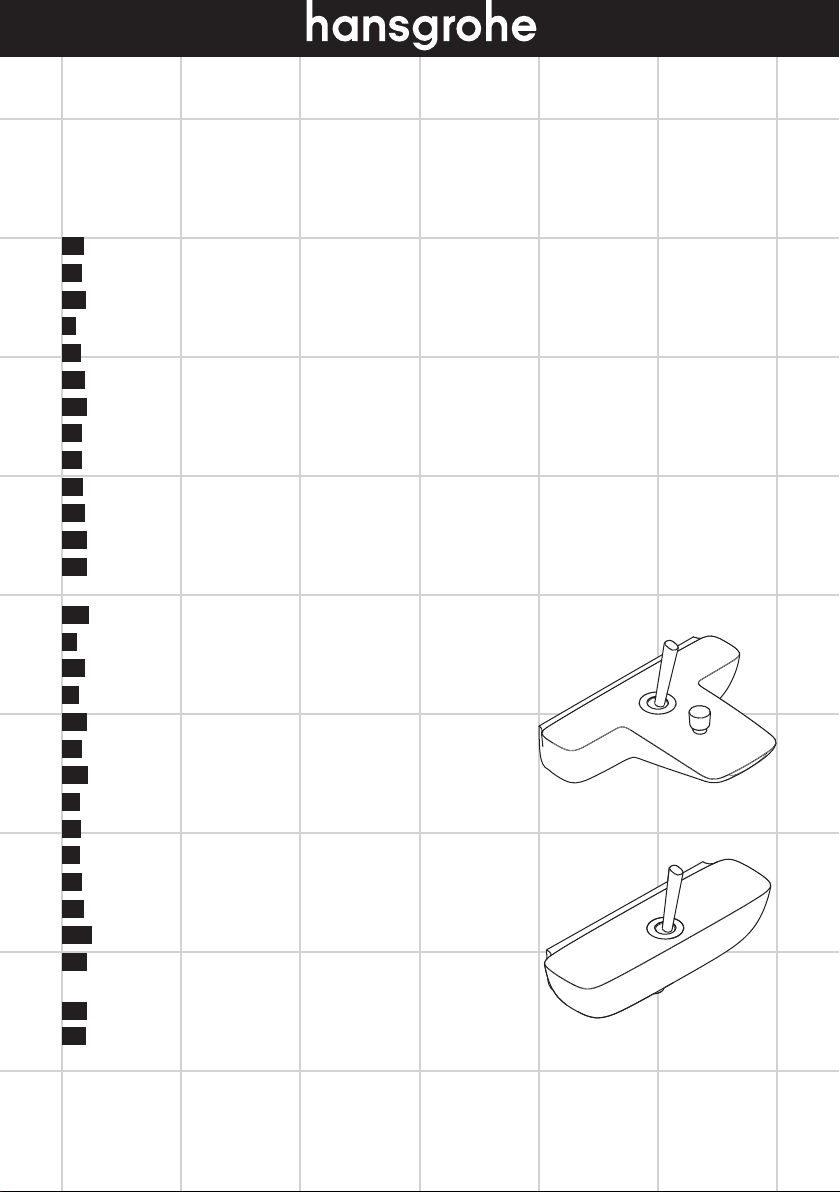

Hans Grohe PuraVida 15472000 User manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 
PuraVida
15472000 / 15472400
PuraVida
15672000 / 15672400

2

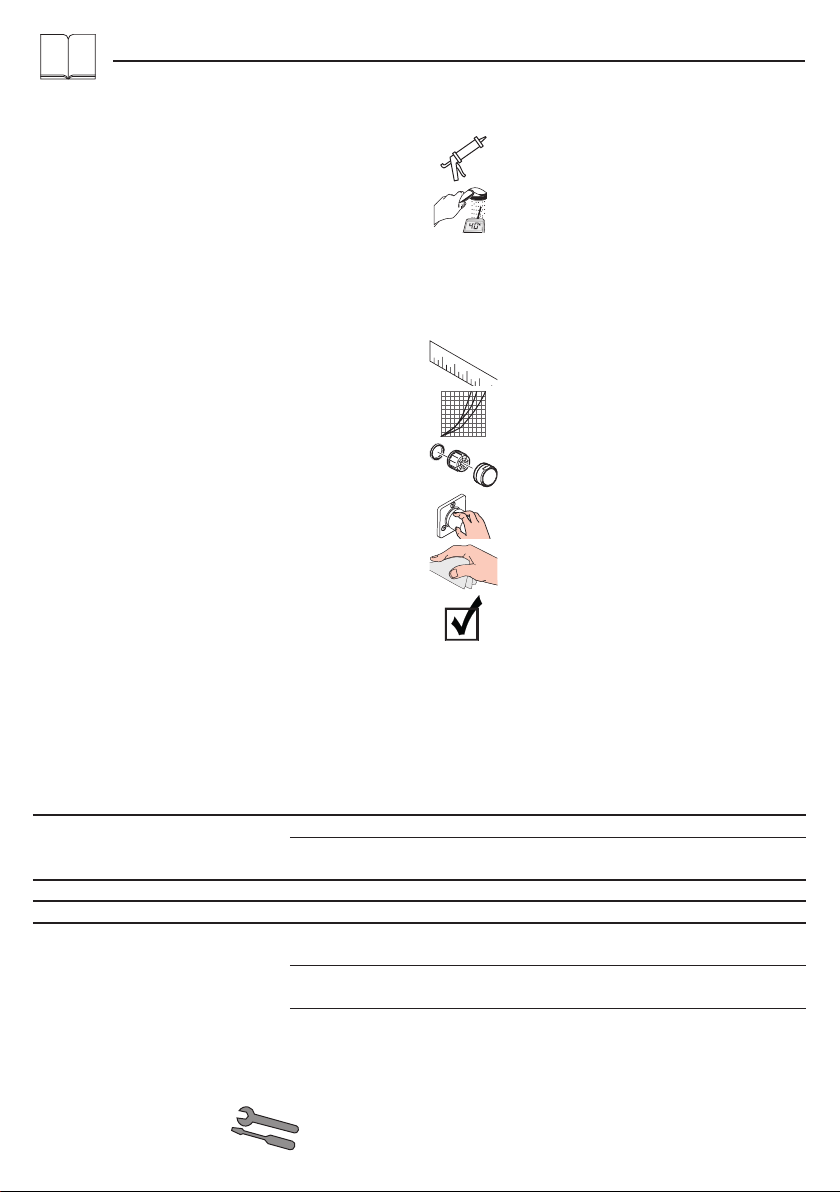

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
Störung Ursache Abhilfe
Wenig Wasser - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause ent-
fernen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
Deutsch
Reinigung (siehe Seite 38)
Bedienung (siehe Seite 36)
Serviceteile (siehe Seite 33)
Maße (siehe Seite 35)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Durchflussdiagramm
(siehe Seite 35)
Montage (siehe Seite 31)
Wartung (siehe Seite 37)
Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen Bestim-
mungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
Prüfzeichen (siehe Seite 37)

3
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
Dysfonctionnement Origine Solution
Pas assez d´eau - Clapet anti-retour bloque - Changez le clapet antiretour
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
La chauffe-eau instantané ne s'allume
pas
- Réducteur de débit non démonté - Démonter le réducteur de débit de
la douchette
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la dou-
chette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour
Français
Nettoyage (voir pages 38)
Instructions de service
(voir pages 36)
Pièces détachées (voir pages 33)
Dimensions (voir pages 35)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 35)
Montage (voir pages 31)
Entretien (voir pages 37)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
Classification acoustique et
débit (voir pages 37)

4
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
Fault Cause Remedy
Insufficient water - check valve hasn't moved back - Exchange check valves
- Shower filter seal dirty - Clean filter seal between shower
and hose
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Remove flow limiter
- Shower filter seal dirty - Clean filter seal between shower
and hose
- check valve hasn't moved back - Exchange check valves
English
Cleaning (see page 38)
Operation (see page 36)
Spare parts (see page 33)
Dimensions (see page 35)
Do not use silicone containing acetic acid!
Symbol description
Flow diagram (see page 35)
Assembly (see page 31)
Maintenance (see page 37)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
Test certificate (see page 37)

5
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua
potabile!
Problema Possibile causa Rimedio
Scarsità d'acqua - Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
La caldaia istantanea non lavora - Il limitatore di portata non è stato
smontato dalla doccetta
- Smontare il limitatore di portata
dalla doccetta
- Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
Italiano
Pulitura (vedi pagg. 38)
Procedura (vedi pagg. 36)
Parti di ricambio (vedi pagg. 33)
Ingombri (vedi pagg. 35)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 35)
Montaggio (vedi pagg. 31)
Manutenzione (vedi pagg. 37)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
Segno di verifica (vedi pagg. 37)

6
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para
agua potable.
Problema Causa Solución
Sale poca agua - válvula anti-retorno cerrada - cambiar válvula anti-retorno
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Calentador instantáneo no se
enciende
- no se ha quitado limitador de cau-
dal de la teleducha
- quitar limitador de caudal
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo
y teleducha
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
Español
Limpiar (ver página 38)
Manejo (ver página 36)
Repuestos (ver página 33)
Dimensiones (ver página 35)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 35)
Montaje (ver página 31)
Mantenimiento (ver página 37)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
Marca de verificación
(ver página 37)

7
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Storing Oorzaak Oplossing
Weinig water - Terugslagklep zit vast - Terugslagklep uitwisselen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Begrenzer uit handdouche verwij-
deren
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen
Nederlands
Reinigen (zie blz. 38)
Bediening (zie blz. 36)
Service onderdelen (zie blz. 33)
Maten (zie blz. 35)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram (zie blz. 35)
Montage (zie blz. 31)
Onderhoud (zie blz. 37)
Keerkleppen moeten volgens DIN
EN 1717 regelmatig en volgens plaatse-
lijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer
per jaar)
Keurmerk (zie blz. 37)

8
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Fejl Årsag Hjælp
For lidt vand - Kontraventilen hænger - Udskift kontraventil
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbru-
seren
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
- Kontraventilen hænger - Udskift kontraventil
Dansk
Rengøring (se s. 38)
Brugsanvisning (se s. 36)
Reservedele (se s. 33)
Målene (se s. 35)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 35)
Montering (se s. 31)
Service (se s. 37)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
Godkendelse (se s. 37)

9
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido
para água potável!
Falha Causa Solução
Água insuficiente - Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
O esquentador instantâneo não
funciona
- O limitador de caudal não foi
retirado
- Retirar o limitador de caudal
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
Português
Limpeza (ver página 38)
Funcionamento (ver página 36)
Peças de substituição
(ver página 33)
Medidas (ver página 35)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma (ver página 35)
Montagem (ver página 31)
Manutenção (ver página 37)
As válvulas anti-retorno devem ser veri-
ficadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
Marca de controlo
(ver página 37)

10
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Usterka Przyczyna Pomoc
Mała ilość wody - Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Przepływowy podgrzewacz wody
nie załącza się
- Dławik przepływu nie został usunię-
ty z prysznica ręcznego
- Usunąć dławik z prysznica ręcz-
nego
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem pomię-
dzy prysznicem a wężem
- Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
Polski
Czyszczenie (patrz strona 38)
Obsługa (patrz strona 36)
Części serwisowe
(patrz strona 33)
Wymiary (patrz strona 35)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 35)
Montaż (patrz strona 31)
Konserwacja (patrz strona 37)
Zgodnie z normą DIN EN 1717, krajowymi
i miejscowymi przepisami, działanie zabez-
pieczeń przed przepływem zwrotnym musi
być kontrolowane (przynajmniej raz w roku).
Znak jakości (patrz strona 37)

11
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Porucha Příčina Odstranění
Málo vody - Zpětný ventil je zablokován - Vyměnit zpětný ventil
- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním
kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
Česky
Čištění (viz strana 38)
Ovládání (viz strana 36)
Servisní díly (viz strana 33)
Rozmìry (viz strana 35)
Nepoužívat silikon s obsahem kyseliny
octové!

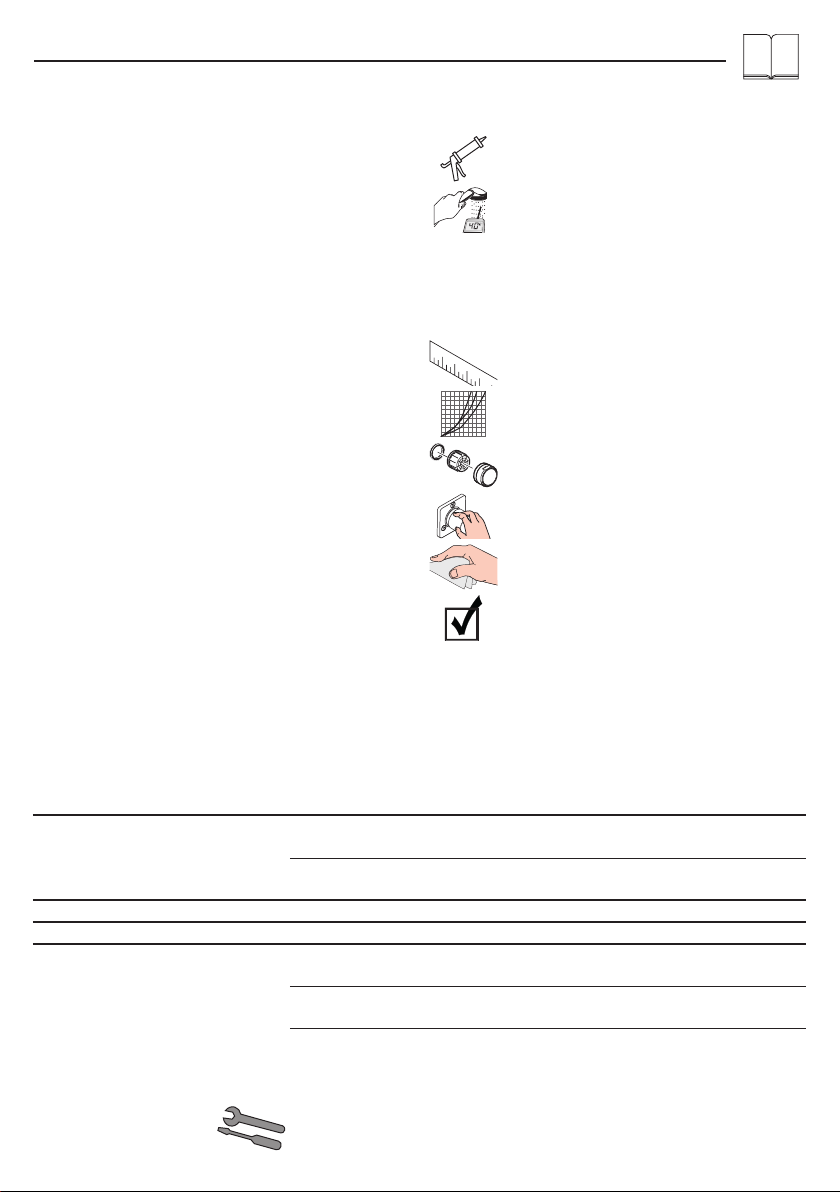

Popis symbolů
Diagram průtoku (viz strana 35)
Montáž (viz strana 31)
Údržba (viz strana 37)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo regi-
onálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Zkušební značka (viz strana 37)

12
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Porucha Príčina Pomoc
Málo vody - Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia
- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Prietokový ohrievač nezapína - Nie je odstránený krúžok zo sprchy - Odstrániť krúžok zo sprchy
- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia
Slovensky
Čistenie (viď strana 38)
Obsluha (viď strana 36)
Servisné diely (viď strana 33)
Rozmery (viď strana 35)
Nepoužívať silikón s obsahom kyseliny
octovej!

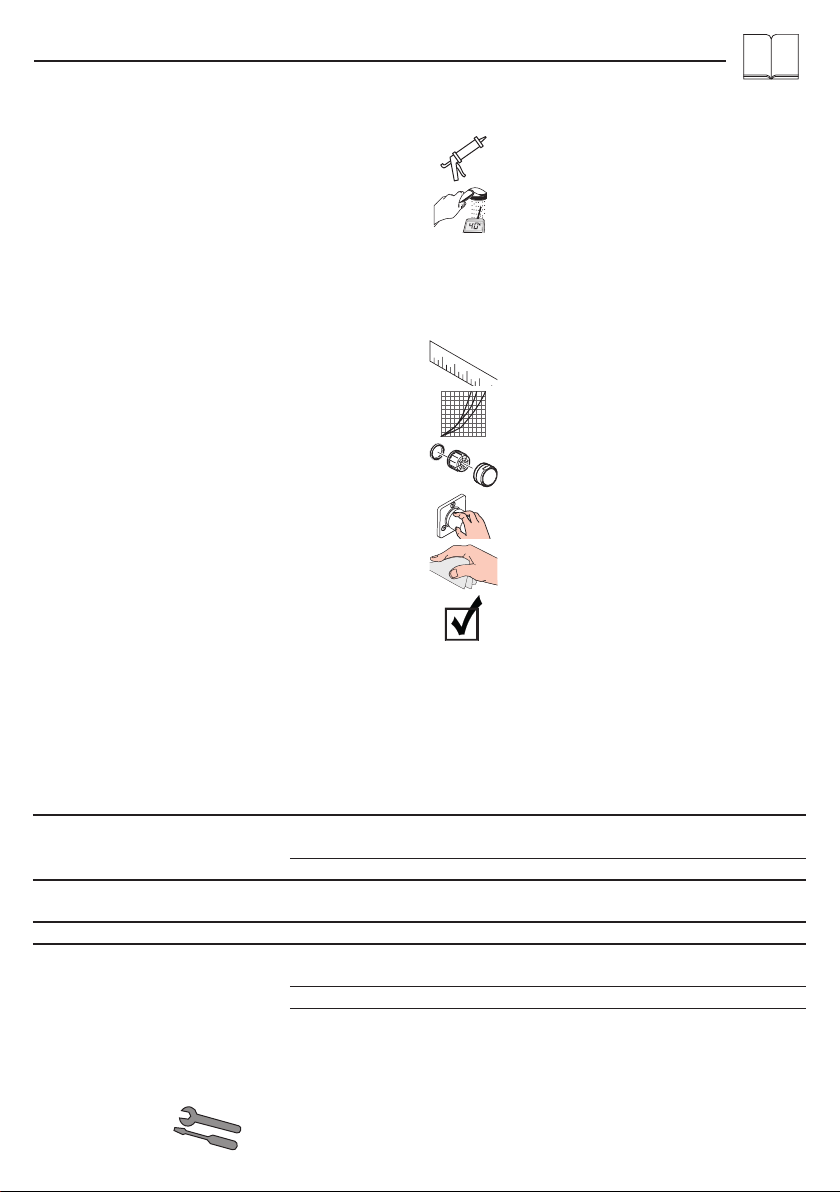

Popis symbolov
Diagram prietoku (viď strana 35)
Montáž (viď strana 31)
Údržba (viď strana 37)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
Osvedčenie o skúške
(viď strana 37)

13
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
 (1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
• 自动防止回流
• 该产品专为饮用水设计！
问题 原因 补救
龙头出水量小 -单向阀装反 -正确安装单向阀
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤网
龙头不灵活 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
燃气热水器不工作 -手持花洒的流量限制器没有去除 -去除流量限制器
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤网
-单向阀装反 -正确安装单向阀
中文
清洗(参见第页38)
操作(参见第页36)
备用零件(参见第页33)
大小(参见第页35)
请勿使用含有乙酸的硅胶！

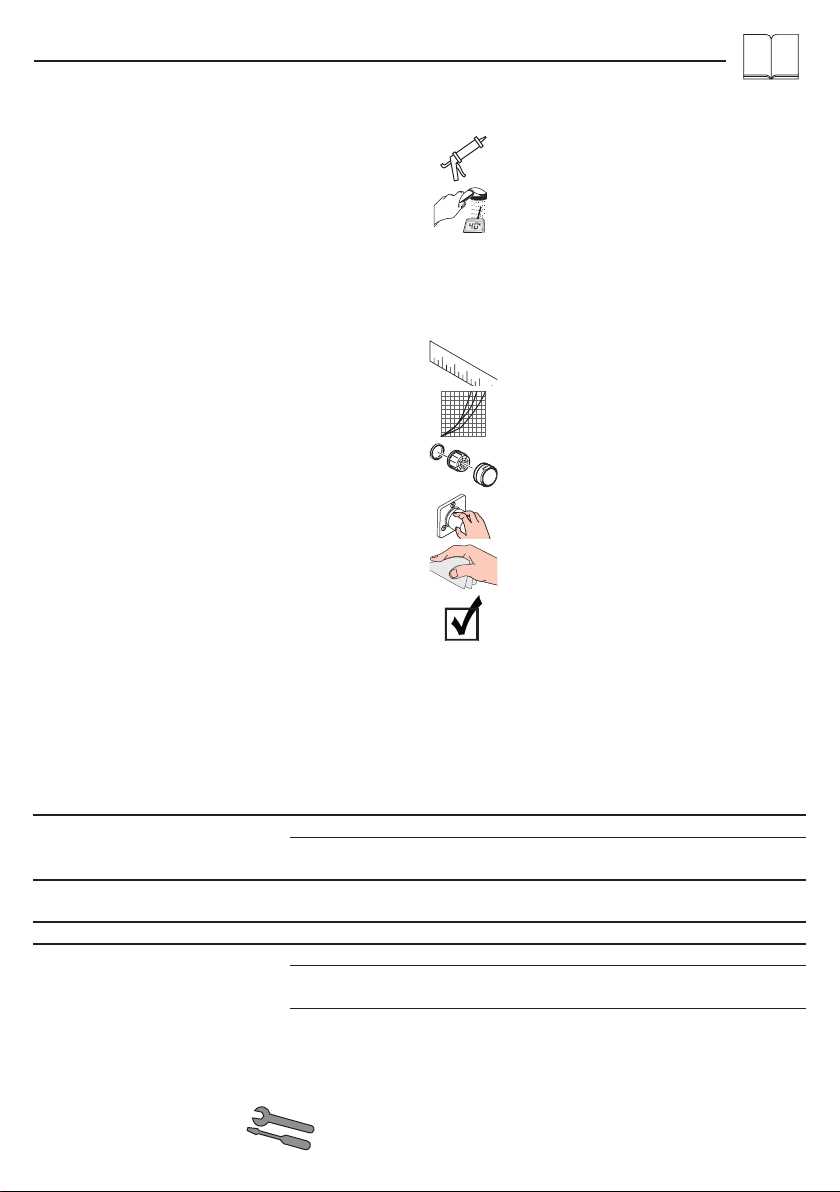

符号说明
流量示意图(参见第页35)
安装(参见第页31)
保养(参见第页37)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
检验标记(参见第页37)

14
Указания по технике безопасности
Во время монтажа следует надеть перчатки во из-
бежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя необхо-
димо регулировочными кранами выровнять авление
холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на пред-
мет повреждений при перевозке. После монтажа
претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не
принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой
воды!
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
- Клапан обратного тока заедает - Замените клапаны обратного
течения
- Фильтр душа загрязнен - Очистить фильтр
Арматура работает с усилием - Картридж неисправен, засорение
накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Проточный нагреватель не вклю-
чается
- Дроссель не удален из ручного
душа
- Извлеките дроссель из ручного
душа
- Фильтр душа загрязнен - Очистить фильтр
- Клапан обратного тока заедает - Замените клапаны обратного
течения
Русский
Очистка (см. стр. 38)
Эксплуатация (см. стр. 36)
Κомплеκт (см. стр. 33)
Размеры (см. стр. 35)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Схема потока (см. стр. 35)
Монтаж (см. стр. 31)
Техническое обслуживание
(см. стр. 37)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответ-
ствии с национальными или региональны-
ми нормативами
Знак технического контроля
(см. стр. 37)

15
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
• Visszafolyás gátlóval
• A terméket kizárólag ivóvízhez tervezték!
Hiba Ok Megoldás
Kevés víz - A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése
javasolt.
- A zuhany szűrőtömítése koszos - A zuhany és a cső közötti szűrőt ki
kell tisztítani
Nehezen nyitható a csap. - A kerámiabetét meghibásodott,
elvízkövesedett.
- A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
Az átfolyós vízmelegítő nem kapcsol
be.
- Nincs kiszerelve a zuhanyrózsából
a vízmennyiség szabályozó.
- El kell távolítani a vízmennyiség
szabályozót.
- A zuhany szűrőtömítése koszos - A zuhany és a cső közötti szűrőt ki
kell tisztítani
- A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése
javasolt.
Magyar
Tisztítás (lásd a oldalon 38)
Használat (lásd a oldalon 36)
Tartozékok (lásd a oldalon 33)
Méretet (lásd a oldalon 35)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Átfolyási diagramm
(lásd a oldalon 35)
Szerelés (lásd a oldalon 31)
Karbantartás (lásd a oldalon 37)
A visszafolyásgátlók működése a DIN
EN 1717 szabványnak megfelelően, a nem-
zeti vagy területi rendelkezésekkel összhang-
ban, évente egyszer ellenőrizendő!
Vizsgajel (lásd a oldalon 37)

16
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juoma-
veden kanssa!
Häiriö Syy Toimenpide
Vähän vettä - Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Läpimenokuumennin ei kytkeydy
päälle
- Käsisuihkussa olevaa kuristinta ei
ole poistettu
- Poista kuristin käsisuihkusta
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
Suomi
Puhdistus (katso sivu 38)
Käyttö (katso sivu 36)
Varaosat (katso sivu 33)
Mitat (katso sivu 35)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Virtausdiagrammi (katso sivu 35)
Asennus (katso sivu 31)
Huolto (katso sivu 37)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN EN 1717, vähin-
tään kerran vuodessa).
Koestusmerkki (katso sivu 37)

17
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Störning Orsak Åtgärd
För lite vatten - Backventil är defekt - Byt backventil
- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Varmvattenberedare slår ej på - Vattenbegränsare i handduschen
har ej tagits bort
- Ta bort vattenbegränsaren
- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
- Backventil är defekt - Byt backventil
Svenska
Rengöring (se sidan 38)
Hantering (se sidan 36)
Reservdelar (se sidan 33)
Måtten (se sidan 35)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Flödesschema (se sidan 35)
Montering (se sidan 31)
Skötsel (se sidan 37)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller re-
gionala bestämmelser i enlighet med DIN
EN 1717 (minst en gång per år).
Testsigill (se sidan 37)

18
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Gedimas Priežastis Priemonė
Per maža srovė - Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
- Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Momentinis pašildytojas neįsijungia - Neišimtas ribotuvas iš dušo galvutės - Išimti ribotuvą iš dušo galvutės
- Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
Lietuviškai
Valymas (žr. psl. 38)
Eksploatacija (žr. psl. 36)
Atsarginės dalys (žr. psl. 33)
Išmatavimai (žr. psl. 35)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Pralaidumo diagrama
(žr. psl. 35)
Montavimas (žr. psl. 31)
Techninis aptarnavimas
(žr. psl. 37)
Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą per
metus) pagal DIN EN1717 arba pagal
galiojančias nacionalines arba regionines
normas.
Bandymo pažyma (žr. psl. 37)

19
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Greška Uzrok Otklanjanje
Nedovoljno vode - Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
Ručica se zaglavila - Neispravan uložak Taloženje ka-
menca
- Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Protočni bojler ne radi - Limiter protoka u ručnom tušu nije
odstranjen
- Odstranite limiter protoka
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
- Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil
Hrvatski
Čišćenje (pogledaj stranicu 38)
Upotreba (pogledaj stranicu 36)
Rezervni djelovi
(pogledaj stranicu 33)
Mjere (pogledaj stranicu 35)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Dijagram protoka
(pogledaj stranicu 35)
Sastavljanje (pogledaj stranicu 31)
Održavanje (pogledaj stranicu 37)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
Oznaka testiranja
(pogledaj stranicu 37)

20
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
arıza sebep yardım
Az su geliyor - Çek valf çalışmıyor olabilir - Çek valfı değiştirin
- Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki hortu-
mu yıkayın
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş
olabilir
- Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Şofben çalışmıyor - El duşunun içindeki akım limitleyici
çıkartılmamış olabilir
- Akım limitleyiciyi el duşundan çı-
kartın
- Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki hortu-
mu yıkayın
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
Türkçe
Temizleme (bakınız sayfa 38)
Kullanımı (bakınız sayfa 36)
Yedek Parçalar (bakınız sayfa 33)
Ölçüleri (bakınız sayfa 35)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Akış diyagramı (bakınız sayfa 35)
Montajı (bakınız sayfa 31)
Bakım (bakınız sayfa 37)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
Kontrol işareti (bakınız sayfa 37)
