Hans Grohe Variarc 14872 Series Manual

Talis S² Variarc
14877XXX
Talis S² Variarc
14872XXX
DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция
по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство
за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  / 30

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Reinigung (siehe Seite 39) und
beiliegende Broschüre
Bei vermindertem Wasserdurchsatz
Schmutzfangsieb zwischen Faustbrause und
Schlauch reinigen.
Bedienung (siehe Seite 36)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Serviceteile (siehe Seite 38)
XXX = Farbcodierung
000 = chrom
800 = edelstahl-optik
Durchflussdiagramm
(siehe Seite 34)
 Normalstrahl
 Brausestrahl
Montage siehe Seite 31
Maße (siehe Seite 33)
Justierung (siehe Seite 35)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Kein essigsäurehaltiges Silikon verwenden!

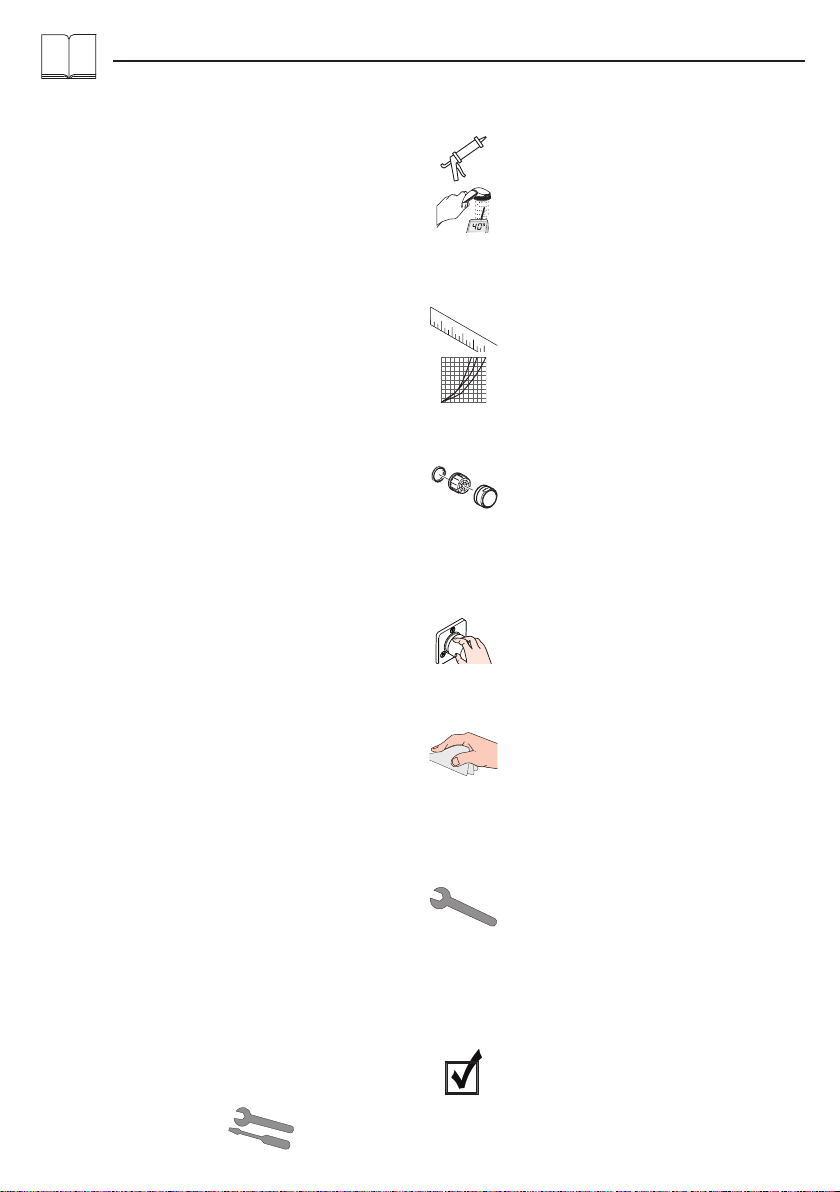

Symbolerklärung
Prüfzeichen (siehe Seite 40)
Wartung (siehe Seite 39)
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen
(DIN 1988 einmal jährlich) auf ihre Funktion
geprüft werden.
2

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Nettoyage (voir pages 39) et
brochure ci-jointe
En cas de baisse du débit dévisser la
douchette poing et nettoyer le filtre.
Instructions de service (voir
pages 36)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Pièces détachées (voir pages 38)
XXX = Couleurs
000 = chromé
800 = aspect acier inox
Diagramme du débit
(voir pages 34)
 Jet de pluie
 Jet d'eau
Montage voir pages 31
Dimensions (voir pages 33)
Etalonnage (voir pages 35)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Ne pas utiliser de silicone contenant de
l'acide acétique!

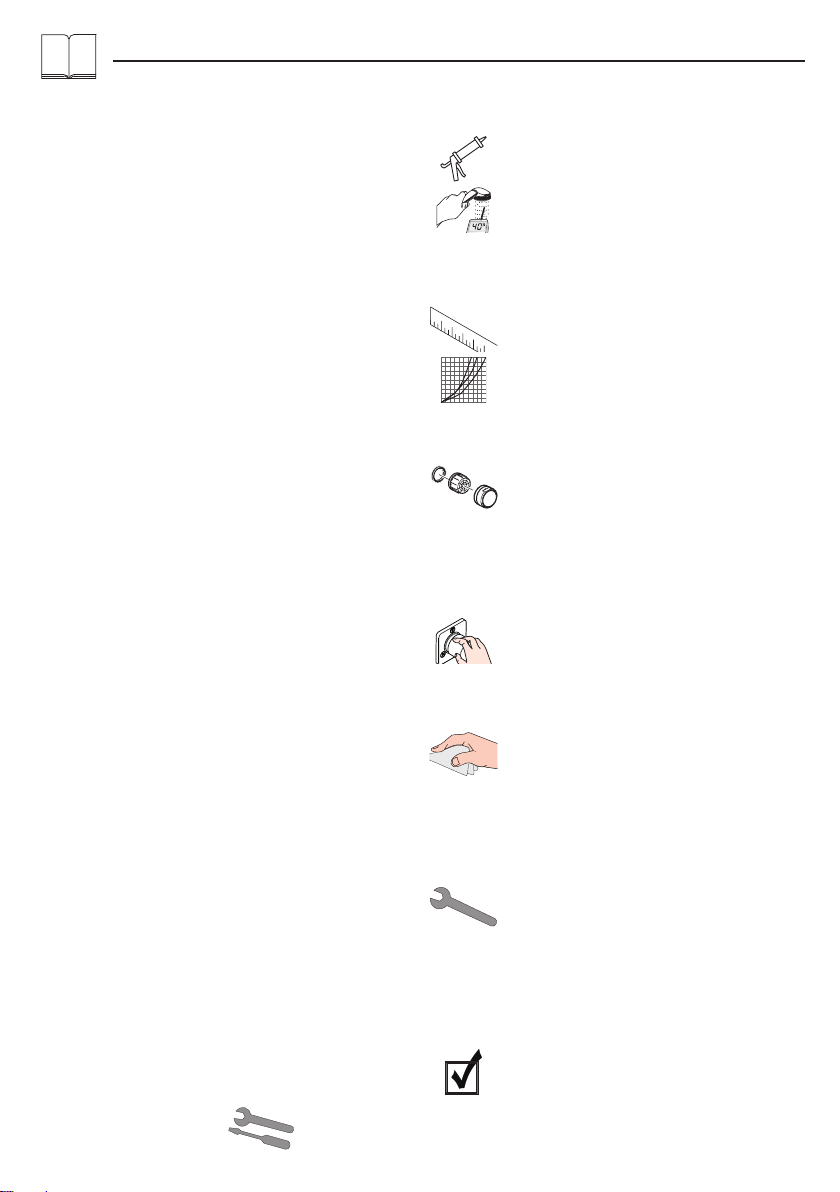

Description du symbole
Classification acoustique et
débit (voir pages 40)
Entretien (voir pages 39)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur
fonction (au moins une fois par an).
3

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Cleaning (see page 39) and
enclosed brochure
If the waterflow drops, clean the filter
located between hose and handspray.
Operation (see page 36)
Hansgrohe recommends not to use as
drinking water the first half liter of water
drawn in the morning or after a prolonged
period of non-use.
Spare parts (see page 38)
XXX = Colors
000 = chrome plated
800 = stainless steel optic
Flow diagram
(see page 34)
 Normal spray
 Regular
Assembly see page 31
Dimensions (see page 33)
Adjustment (see page 35)
To adjust the hot water limiter. Using a
hot water limiter in combination with
a continuous flow water heater is not
recommended.
Do not use silicone containing acetic acid!

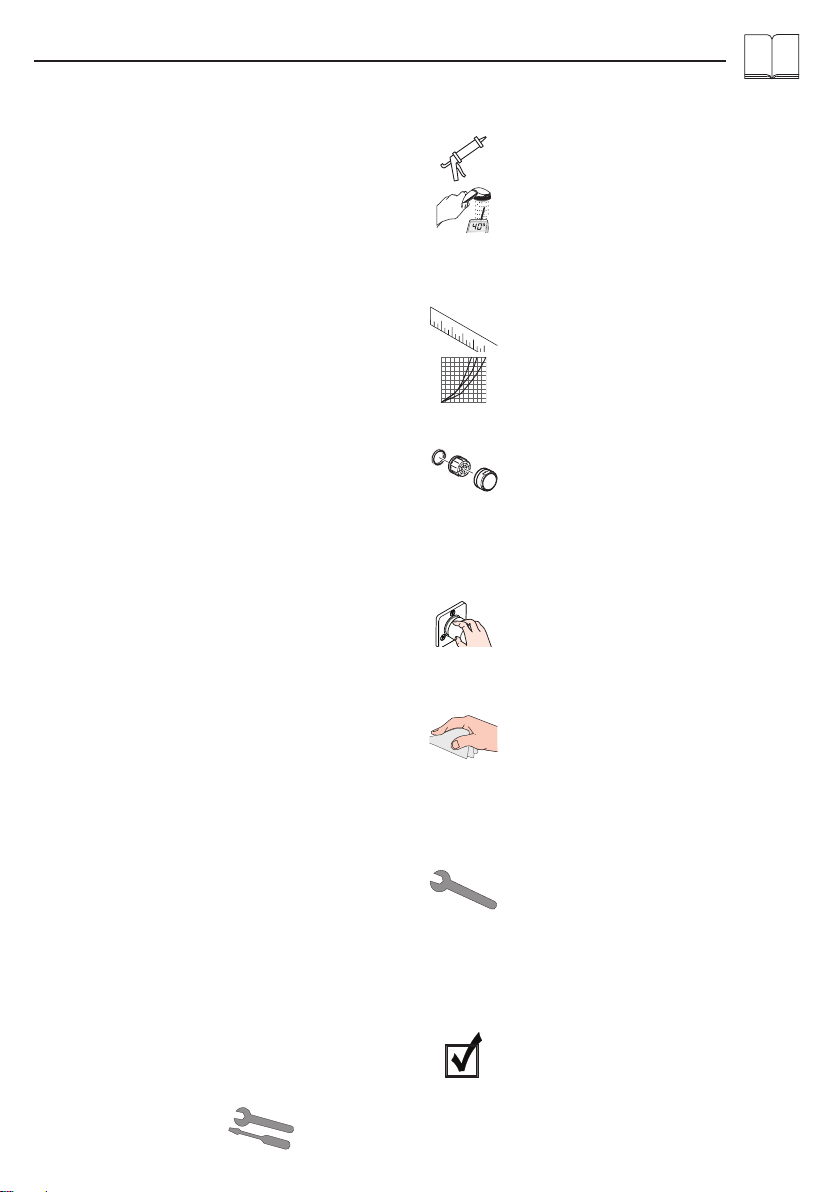

Symbol description
Test certificate (see page 40)
Maintenance (see page 39)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
4

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Pulitura (vedi pagg. 39) e brochure
allegata
In caso di diminuzione dell'erogazione
pulire il filtro situato tra la doccetta ed il
flessibile.
Procedura (vedi pagg. 36)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Parti di ricambio (vedi pagg. 38)
XXX = Trattamento
000 = cromato
800 = acciaio inox acciaio
Diagramma flusso
(vedi pagg. 34)
 Getto normale a pioggia
 Getto doccia
Montaggio vedi pagg. 31
Ingombri (vedi pagg. 33)
Taratura (vedi pagg. 35)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Segno di verifica (vedi pagg. 40)
Manutenzione (vedi pagg. 39)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
5

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Limpiar (ver página 39) y folleto
anexo
En el caso que se redusera el caudal deberá
limpiarse el filtro situado entre la ducha de
mano y el tubo.
Manejo (ver página 36)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Repuestos (ver página 38)
XXX = Acabados
000 = cromado
800 = acero especial
Diagrama de circulación
(ver página 34)
 Chorro de lluvia
 Chorro de ducha
Montaje ver página 31
Dimensiones (ver página 33)
Ajuste (ver página 35)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Marca de verificación (ver pági-
na 40)
Mantenimiento (ver página 39)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
6

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Reinigen (zie blz. 39) en bijgevoeg-
de brochure
Bij verminderde waterdoorvoer zeefje tussen
vuistdouche en slang schoonmaken.
Bediening (zie blz. 36)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Service onderdelen (zie blz. 38)
XXX = Kleuren
000 = verchroomd
800 = RVS-look
Doorstroomdiagram
(zie blz. 34)
 Normale douchestraal
 Douchestraal
Montage zie blz. 31
Maten (zie blz. 33)
Instellen (zie blz. 35)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Keurmerk (zie blz. 40)
Onderhoud (zie blz. 39)
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende
eisen op het funktioneren gecontroleerd
worden. (Tenminste een keer per jaar).
7

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Rengøring (se s. 39) og vedlagt
brochure
Ved formindsket vandmængde renses
perlatoren.
Brugsanvisning (se s. 36)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Reservedele (se s. 38)
XXX = Overflade
000 = Krom
800 = Stainless steel optic
Gennemstrømningsdiagram
(se s. 34)
 Normalstråle
 Brusestråle
Montering se s. 31
Målene (se s. 33)
Forindstilling (se s. 35)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Godkendelse (se s. 40)
Service (se s. 39)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
8

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Limpeza (ver página 39) e brochu-
ra em anexo
Se notar uma diminuição acentuada do
caudal, convém limpar o filtro que está entre
o flexível e a cabeça do chuveiro.
Funcionamento (ver página 36)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Peças de substituição (ver página
38)
XXX = Acabamentos
000 = cromado
800 = aço imaculado ótica
Fluxograma
(ver página 34)
 operação normal
 Chuveiro
Montagem ver página 31
Medidas (ver página 33)
Afinação (ver página 35)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Marca de controlo (ver página
40)
Manutenção (ver página 39)
As válvulas anti-retorno devem ser verifica-
das regularmente de acordo com a DIN EN
1717 segundo os regulamentos nacionais
ou regionais (pelo menos uma vez por ano).
9

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Czyszczenie (patrz strona 39) i
dołączona broszura
Przy niskim ciśnieniu wody, wyczyścić sitko
pomiędzy prysznicem ręcznym a wężem.
Obsługa (patrz strona 36)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Części serwisowe (patrz strona
38)
XXX = Kody kolorów
000 = chrom
800 = stal szlachetna
Schemat przepływu
(patrz strona 34)
 Strumień normalny
 Strumień prysznica
Montaż patrz strona 31
Wymiary (patrz strona 33)
Ustawianie (patrz strona 35)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Znak jakości (patrz strona 40)
Konserwacja (patrz strona 39)
Działanie zabezpieczeń przed przepływem
zwrotnym, zgodnie z normą DIN EN 1717 i
miejscowymi przepisami, musi być kontrolo-
wane (DIN 1988, raz w roku).
10

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Čištění (viz strana 39) a přiložená
brožura
Při sníženém průtoku vyčistit sítko zachycující
nečistoty mezi sprchou a hadicí.
Ovládání (viz strana 36)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Servisní díly (viz strana 38)
XXX = Kód povrchové úpravy
000 = chrom
800 = nerezová ocel
Diagram průtoku
(viz strana 34)
 Normální proud
 Ruční sprcha
Montáž viz strana 31
Rozmìry (viz strana 33)
Nastavení (viz strana 35)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Zkušební značka (viz strana 40)
Údržba (viz strana 39)
U zpětných ventilů se musí podle DIN EN
1717 v souladu s národními nebo regio-
nálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
11

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Čistenie (viď strana 39) a priložená
brožúra
Pri poklese prietoku vody vyčistiť filter umiest-
nený medzi hadicou a sifónom.
Obsluha (viď strana 36)
Hansgrohe odporúča ráno a po dlhších
dobách odstávky nepoužiť prvého pol litra
vody ako pitnú vodu.
Servisné diely (viď strana 38)
XXX = Farebné označenie
000 = chróm
800 = ušľachtilá oceľ
Diagram prietoku
(viď strana 34)
 Normálny prúd
 Sprchový prúd
Montáž viď strana 31
Rozmery (viď strana 33)
Nastavenie (viď strana 35)
Nastavenie obmedzenia teplej vody. V spo-
jení s prietokovými ohrievačmi sa neodporú-
ča použitie obmedzovača teplej vody.
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Osvedčenie o skúške (viď strana
40)
Údržba (viď strana 39)
Pri spätných ventiloch sa musí podľa DIN
EN 1717 v súlade s národnými alebo regi-
onálnymi predpismi testovať ich funkčnosť
(aspoň raz ročne).
12

安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大80°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
该产品专为饮用水设计！
中文
清洗(参见第页39)并附有小
手册
如果水流减少，清洁位于花洒头和软管
之间的过滤网。
操作(参见第页36)
汉斯格雅建议，清晨或在水流长时间停
滞后，前半升水不作饮用水使用。
备用零件(参见第页38)
XXX= 颜色代码
000=镀铬
800=不锈钢表面
流量示意图
(参见第页34)
普通水流
花洒
安装参见第页31
大小(参见第页33)
调节(参见第页35)
热水温度调节。如果使用即热式喷头，
则不建议安装热水阀门。
请勿使用含有乙酸的硅！
符号说明
检验标记(参见第页40)
保养(参见第页39)
单向阀必须在符合国家或当地的法律的
情况下按照DINEN1717定期检查（至
少一年一次）。
13

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Очистка (см. стр. 39) и прилагае-
мая брошюра
При сокращенном расходе воды очистите
грязеуловитель между ручным душем и
шлангом.
Эксплуатация (см. стр. 36)
Hansgrohe рекомендует по утрам либо
после длительного перерыва в использо-
вании не использовать первые поллитра
воды для питья.
Κомплеκт (см. стр. 38)
XXX = Цветная кодировка
000 = хром
800 = сталь
Схема потока
(см. стр. 34)
 Нормальная струя
 Струя душа
Монтаж см. стр. 31
Размеры (см. стр. 33)
Подгонка (см. стр. 35)
Регулировка ограничителя горячей воды.
В сочетании с проточными нагревателями
не рекомендуется использовать блокиров-
ку воды.
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Знак технического контроля
(см. стр. 40)
Техническое обслуживание
(см. стр. 39)
Защита обратного тока должна регулярно
проверяться (минимум один раз в год) по
стандарту DIN EN 1717 или в соответ-
ствии с национальными или региональны-
ми нормативами
14

Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tisztítás (lásd a oldalon 39) és
mellékelt brossúrával
Csökkent vízáteresztés esetén tiszítsa meg
a kézi zuhany és a tömlő közti szennyfogó
szűrőt.
Használat (lásd a oldalon 36)
A Hansgrohe azt ajánlja, hogy hosszabb
állási idő után az első fél liter vizet ne hasz-
nálja ivóvízként.
Tartozékok (lásd a oldalon 38)
XXX = Színkódolás
000 = króm
800 = acéloptika
Átfolyási diagramm
(lásd a oldalon 34)
 Normálsugár
 Zuhanysugár
Szerelés lásd a oldalon 31
Méretet (lásd a oldalon 33)
Beállítás (lásd a oldalon 35)
A meleg víz korlátozás beállítása. Átfolyós
vízmelegítőknél meleg víz korlátozó haszná-
lata nem ajánlott.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Vizsgajel (lásd a oldalon 40)
Karbantartás (lásd a oldalon 39)
A visszafolyásgátlók működése a DIN EN
1717 szabványnak megfelelően, a nemzeti
vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
15

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Puhdistus (katso sivu 39) ja oheinen
esite
Jos veden virtausmäärä pienenee, puhdista
käsisuihkun ja letkun välissä oleva likasihti.
Käyttö (katso sivu 36)
Hansgrohe suosittelee, että ensimmäistä
puolta litraa ei käytetä juomavetenä aamui-
sin eikä silloin, kun laitetta ei ole käytetty
pitkään aikaan.
Varaosat (katso sivu 38)
XXX = Värikoodaus
000 = kromi
800 = inox-optinen
Virtausdiagrammi
(katso sivu 34)
 Normaalisuihku
 Suihku
Asennus katso sivu 31
Mitat (katso sivu 33)
Säätö (katso sivu 35)
Lämpötilan rajoittimen säätäminen. Emme
suosittele käyttämään lämpötilan rajoitinta
vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Koestusmerkki (katso sivu 40)
Huolto (katso sivu 39)
Vastaventtiilien toiminta on tarkastettava
säännöllisesti paikallisten ja kansallisten
määräysten mukaisesti (DIN 1988, kerran
vuodessa).
16

Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Rengöring (se sidan 39) och med-
följande broschyr
Om vattenflödet minskar behöver smutsfiltret
mellan handduschen och slangen göras ren.
Hantering (se sidan 36)
Hansgrohe rekommenderar att den första
halvlitern inte används som dricksvatten på
morgonen eller efter längre perioder utan
användning.
Reservdelar (se sidan 38)
XXX = Färgkodning
000 = krom
800 = rostfri-optik
Flödesschema
(se sidan 34)
 Normalstråle
 Duschstråle
Montering se sidan 31
Måtten (se sidan 33)
Justering (se sidan 35)
Ställa in varmvattenregleringen. Tillsammans
med varmvattenberedare rekommenderas
inte en varmvattenspärr.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Testsigill (se sidan 40)
Skötsel (se sidan 39)
Backventilers funktion måste kontrolleras
regelbundet enligt nationella eller regionala
bestämmelser (DIN 1988 en gång per år) i
enlighet med DIN EN 1717.
17

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Valymas (žr. psl. 39) ir pridedama
brošiūra
Jei sumažėja vandens slėgis, išvalykite filtrą,
esantį tarp žarnos ir dušelio rankoms.
Eksploatacija (žr. psl. 36)
Naudojant po ilgesnės pertraukos, „Hans-
grohe“ rekomenduoja pirmo pusės litro
vandens nevartoti kaip geriamojo.
Atsarginės dalys (žr. psl. 38)
XXX = Spalvos
000 = chrom
800 = plienas
Pralaidumo diagrama
(žr. psl. 34)
 Normali srovė
 Dušo srovė
Montavimas žr. psl. 31
Išmatavimai (žr. psl. 33)
Reguliavimas (žr. psl. 35)
Karšto vandens ribojimas. Kartu su cirkuliaci-
niais šildytuvais nerekomenduojama naudoti
karšto vandens blokavimo įtaisų.
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Bandymo pažyma (žr. psl. 40)
Techninis aptarnavimas (žr. psl.
39)
Atbulinio vožtuvo apsauga privalo būti tikri-
nama reguliariai (mažiausiai kartą per metus
pagal DIN 1988) pagal DIN EN1717
arba pagal galiojančias nacionalines arba
regionines normas.
18

Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Čišćenje (pogledaj stranicu 39) i
priložena brošura
Ukoliko ne izlazi dovoljno vode, moguće je
da se na filteru između tuša i cijevi nakupila
prljavština. Očistite filter.
Upotreba (pogledaj stranicu 36)
Hansgrohe preporuča da ujutro ili nakon
duljeg nekorištenja prvih 1/2 litre vode ne
upotrebljavate za piće.
Rezervni djelovi (pogledaj strani-
cu 38)
XXX = Boje
000 = krom
800 = plemeniti čelik
Dijagram protoka
(pogledaj stranicu 34)
 Normalni mlaz
 mlaz
Sastavljanje pogledaj stranicu 31
Mjere (pogledaj stranicu 33)
Regulacija (pogledaj stranicu 35)
Namještanje limitera tople vode. U kombina-
ciji s protočnim bojlerima nije preporučljiva
primjena sustava za blokiranje dotoka tople
vode.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Oznaka testiranja (pogledaj
stranicu 40)
Održavanje (pogledaj stranicu 39)
Ispravnost nepovratnog ventila mora se
redovito provjeravati prema standardu DIN
EN 1717 i u skladu sa važećim propisima
(najmanje jednom godišnje).
19

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Temizleme (bakınız sayfa 39) ve
birlikte verilen broşür
Su debisinin azalması durumunda, el duşu
ve hortum arasındaki filtreyi temizleyin.
Kullanımı (bakınız sayfa 36)
Hansgrohe sabahları uzun durgunluk süresi
sonrasında ilk yarım litre suyun içme suyu
olarak kullanılmamasını önerir.
Yedek Parçalar (bakınız sayfa 38)
XXX = Renkler
000 = krom
800 = paslanmaz çelik - optik
Akış diyagramı
(bakınız sayfa 34)
 Normal duş
 Püskürtme başlığı
Montajı bakınız sayfa 31
Ölçüleri (bakınız sayfa 33)
Ayarlama (bakınız sayfa 35)
Sıcak su sınırlamasının ayarlanması. Sıcak su
kilidinin sürekli ısıtıcıyla kullanılması tavsiye
edilmez.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Kontrol işareti (bakınız sayfa 40)
Bakım (bakınız sayfa 39)
DIN EN 1717 ve ulusal standartlar doğrul-
tusunda Çek valfler düzenli olarak kontrol
edilmelidir. ( en az yılda bir kez)
20
