PuraVida
15775xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
English
Technical Information
Recommended water pressure 15 - 75 psi
Max. water pressure 145 psi
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate @ 44 psi 6.9 GPM
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus model
01850181 (not included).
• This product is for use with shower heads rated
at 2.5 GPM (9.5 l/min) or higher.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F. In Massachusetts, the
maximum output temperature can be no higher
than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
• Inspect the check valves and filters at least once
per year. Replace if dirty or worn.

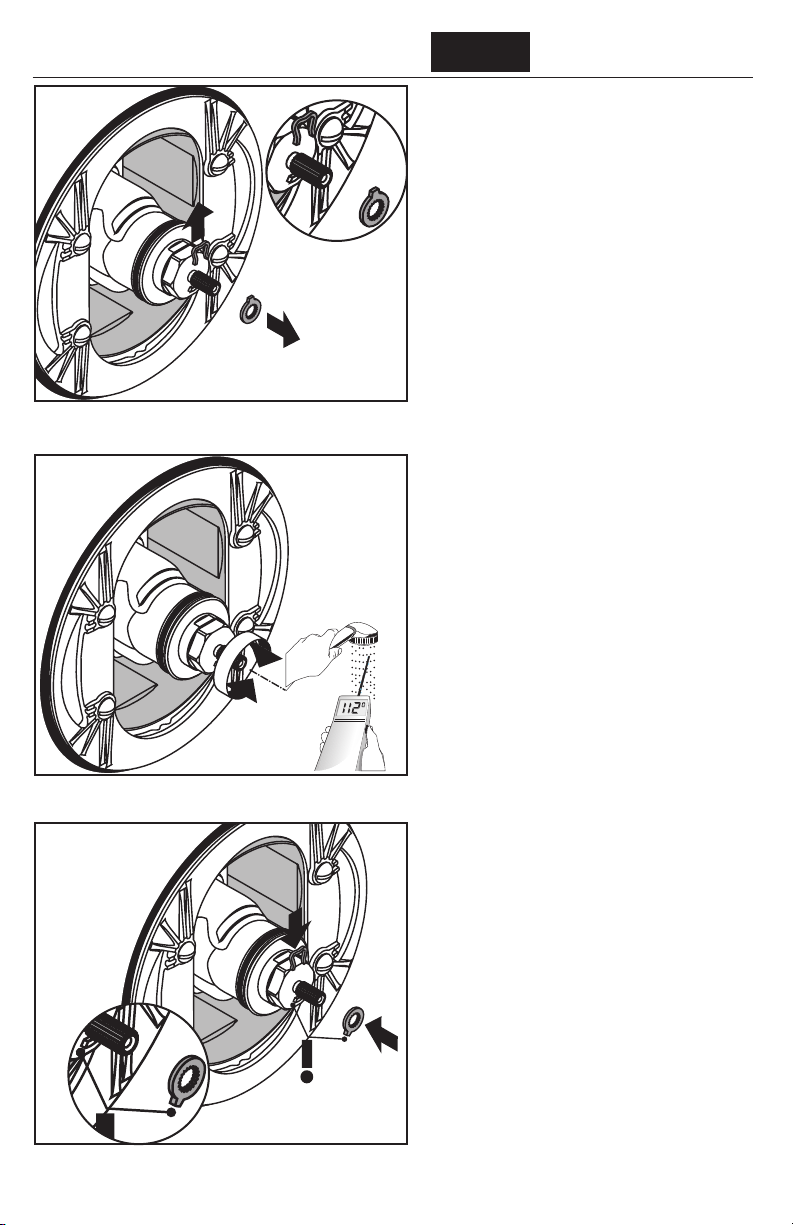

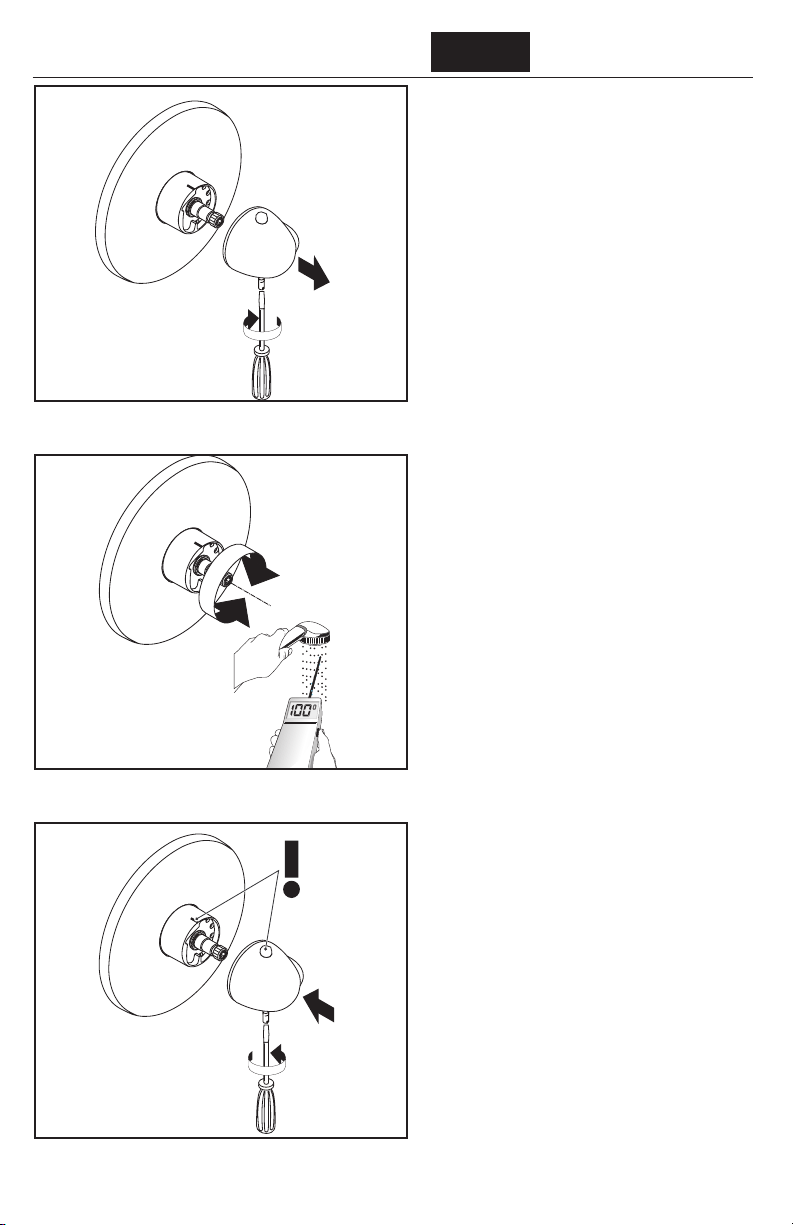

• Should the volume of water decrease over time,
inspect and clean the filters on the thermostatic
cartridge. After reassembly, set the high
temperature limit stop and justify the handle.
• To prolong the life of the themostatic cartridge,
regularly run it through its full range of
temperatures.
6⅛"/6⅛"
1⅞" 1⅛"
2⅜"-3½"
3"
1¼"/1¼"
2⅛"/2⅛"
2⅝"-3¾"
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Listed by IAPMO for use in the US
and Canada

3
Français Español
Données techniques
Pression d’eau recommandée 15 - 75 psi
Pression d’eau maximum 145 psi
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale @ 44 psi 6.9 GPM
Datos tecnicos
Presión recomendada en servicio 15 - 75 psi
Presión en servicio max. 145 psi
Temperatura recomendada del 120º - 140º F*
agua caliente
Temperatura del agua caliente max. 176ºF*
Caudal máximo @ 44 psi 6.9 GPM
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• La unidad requiere una pieza interior de válvula
01850181.
• Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 2,5 GPM
(9,5 L/min) o más.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
• Las válvulas anti-retorno tienen que ser
controladas regularmente.
• Conviene comprobar al mismo tiempo
el filtro del termoelemento. Después de
poner el termoelemento se ha de ajustar el
termoelemento a la temperatura. Asegúrese de
que el agua caliente esté conectada.
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse
de vez en cuando del extremo frío al extremo
caliente.
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération
pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181.
• Ce produit devrait être seulement utilisé avec les
pommes de douche évaluées à 2,5 GPM (9,5
l/min) ou plus.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
• Les clapets anti-retour doivent être examinés
régulièrement.
• Contrôler par la même occasion les filtres qui se
trouvent sur la cartouche thermostatique. Après
le montage de la cartouche thermostatique
vérifier obligatoirement la température au point
de vidange.
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé
de temps en temps en position très chaude et
très froide.
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.

4
English
4 mm
2. 4.
1.
2.
Flush the hot and cold supplies
(1) Remove the dust cover.
(2) Open the cold stop using a 4 mm Allen
wrench.
(3) Allow the cold supply to flush for at least
five minutes.
(4) Close the cold stop.
(1) Remove the flushing block using a 5 mm
Allen wrench. Turn it 90° and reinstall.
(2) Open the hot stop.
(3) Allow the hot supply to flush for at least 5
minutes.
(4) Close the hot stop.
1.
4 mm
Service Stops
4 mm
closed
open
2. 4.
1
2
3.
3.

5
Français Español
Rincez les conduites d’alimentation de
l’eau chaude et de l’eau froide
(1) Retirez l’étiquette.
(2) Ouvrez l’eau froide à la butée d'arrêt
d'isolation à l’aide d’une clé hexagonale de 4
mm..
(3) Rincez le conduite de l’eau froide pour au
moins 5 minutes.
(4) Fermez l'eau froide à la butée d'arrêt
d'isolation.
Lave los suministros frío y caliente
(1) Retire la etiqueta.
(2) Abra el paso del agua fría en el cierre de
servicio con una llave Allen de 4 mm.
(3) Lave el suministro de agua fría para por lo
menos cinco minutos.
(4) Cierre el paso del agua fría en el cierre de
servicio.
(1) Retirez la vis de la pièce d’insertion affleu-
rante à l’aide d’une clé hexagonale de 5 mm.
Tournez-le à 90°, et réinstallez-le.
(2) Ouvrez l’eau chaude à la butée d'arrêt
d'isolation.
(3) Rincez le conduite de l’eau chaude pour au
moins 5 minutes.
(4) Fermez l'eau chaude à la butée d'arrêt
d'isolation.
(1) Retire el inserto de lavado con una llave Allen
de 5 mm. Gírelo 90° y reinstálelo.
(2) Abra el paso del agua caliente en el cierre de
servicio.
(3) Lave el suministro de agua caliente para por
lo menos cinco minutos.
(4) Cierre el paso del agua caliente en el cierre
de servicio.
Butées d’arrêt d’isolation Cierres de servicio
ferme cerrado
abiertoouvert

6
English
Seal the wall around the
plaster shield with waterproof
sealant (1).
Failure to seal the wall can lead
to possible water damage.
Remove the flush insert screw using a 5 mm
Allen wrench (2).
Remove the flush insert and seals.
Insert the function block.
Install and tighten the function block screws
using a 4 mm Allen wrench.
1.
2.
Installation
Make sure that both stops are
closed.
Cut the plaster shield so that it extends ¹⁄₁₆" -
⅛" from the finished wall surface.
4 mm
4
5
3

7
Français Español
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité (1).
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Retirez la vis de la pièce d’insertion affleurante à
l’aide d’une clé hexagonale de 5 mm (2).
Retirez la pièce d’insertion affleurante et les joints.
Insérez le bloc de fonction.
Installez les vis du bloc de fonction à l’aide d’une
clé hexagonale de 4 mm.
Selle la pared alrededor del
protector de yeso con un sellador
impermeable (1).
Si no se sella la pared, pueden
producirse daños por acción del
agua.
Quite los tornillos del inserto de lavado con una
llave Allen de 5 mm (2).
Retire el inserto de lavado y las juntas
Inserte el bloque de función.
Instale los tornillos del bloque de función con una
llave Allen de 4 mm.
Installation
Fermez l’eau à les butées d'arrêt
d'isolation à l’aide d’une clé
hexagonale de 4 mm.
Coupez le protecteur de façon à ce qu’une partie
de ¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du
mur fini.
Instalación
Cierre el paso del agua en la
entrada del suministro o los
cierres de servicio con una llave
Allen de 4 mm.
Corte el protector de yeso de modo que sobre-
salga ¹⁄₁₆" - ⅛" de la superficie de la pared
terminada.

8
English

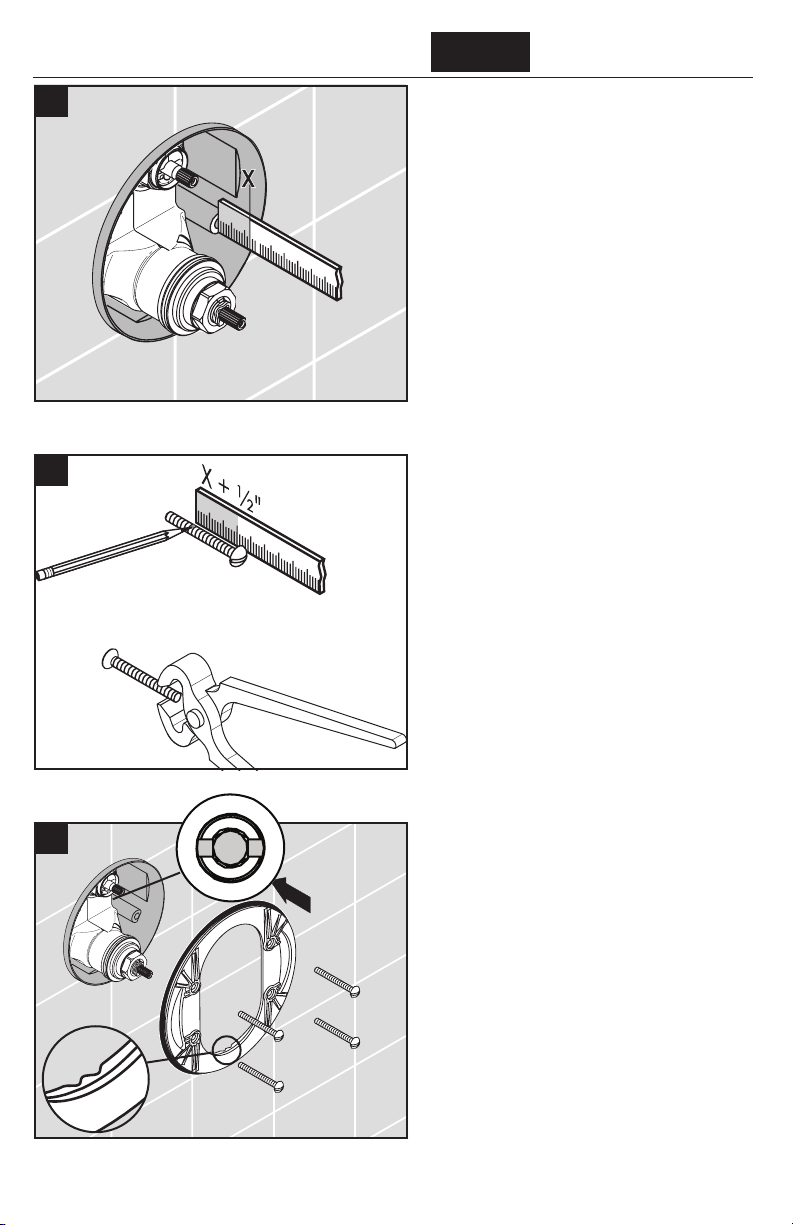

Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Open the stops.
Install the carrier plate so that the notch is at
the bottom.
Install the carrier plate screws.
Measure the distance from the front of the plas-
ter shield to one of the screw-in flanges ("X").
7
8
6

9
Français Español
Ajoutez ½ po à cette longueur « X ». Notez cette
nouvelle longueur.
Coupez les vis de façon à ce que celui-ci dépasse
de ½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Installez la plaque-support de façon à ce que
l’encoche soit vers le bas.
Installez les vis de la plaque-support.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X.
Abra el paso del agua en los cierres de servicio.
Instale la placa del portador de manera que la
ranura quede en la parte inferior.
Coloque los tornillos de la placa del portador.
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Mida la distancia entre la superficie de la pared y
la brida de tornillo. Anote esta medida (“x”).

10
English

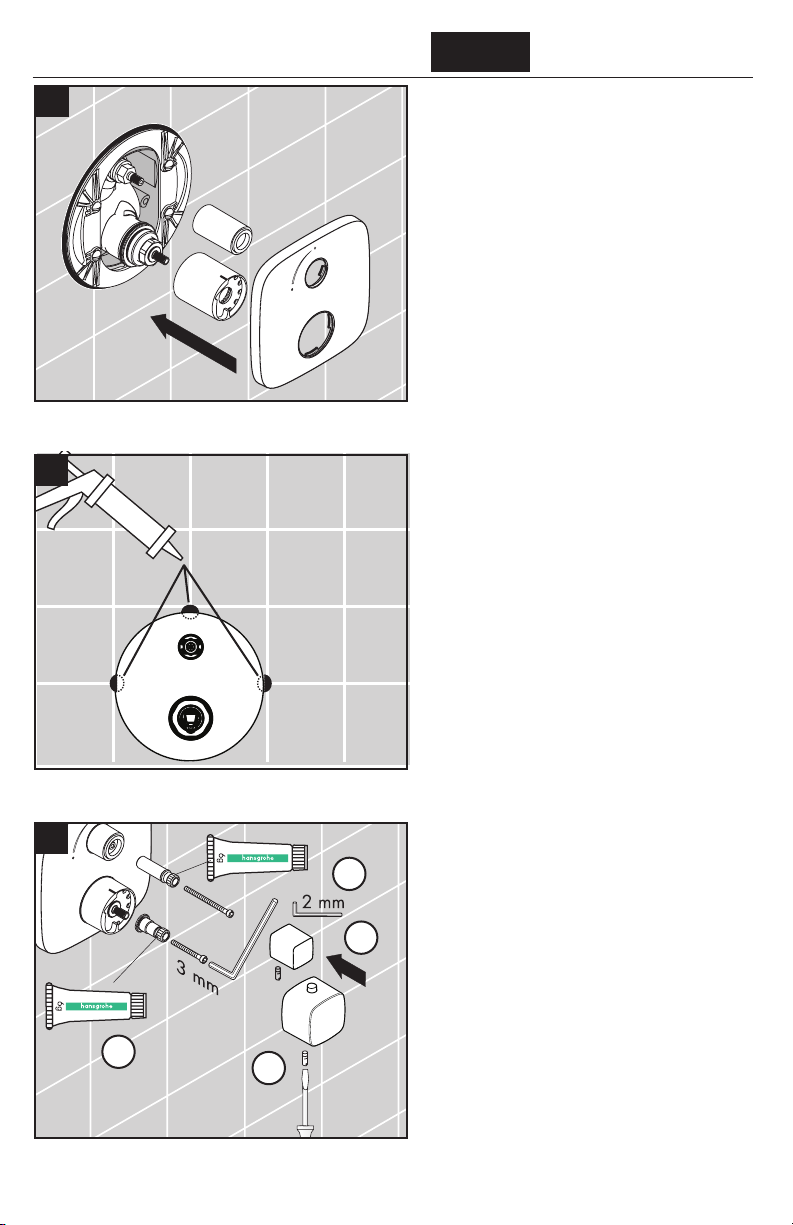

Place a dab of waterproof sealant at each
grout joint.
1.
2.
3.
4.
Lubricate the adapter stems with a small
amount of white plumber's grease (1).
Install the handle adapters and screws (2).
Tighten the screws using a 3 mm Allen wrench.
Install the volume control handle (3).
Tighten the screw using a 2 mm Allen wrench.
Install the thermostatic mixer handle so that
the safety stop override button is at the 12:00
position (4).
Tighten the handle screw using a small slot-
head screwdriver.
Install the thermostatic mixer sleeve.
Install the volume control sleeve.
Install the escutcheon.
10
11
9
