Rainmaker
28412180
Rainmaker
28403000 / 28404000
Rainmaker
26115000 / 26117000

22
Zubehör (siehe Seite 60)
Montagewerkzeug (siehe Seite 60)
Maße (siehe Seite 61)
Montagebeispiele
Installationsbeispiele mit Massangaben und
Leitungsdimensionierung sind ab Seite 62 zu finden.
Technische Daten
Betriebsdruck vor der Armatur: max. 1 MPa
Empfohlener Betriebsdruck: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60 °C
Empfohlene Heißwassertemperatur: 42 °C
Sicherheitssperre: 38 °C
Warnhinweis: Eine Überschreitung dieser Temperatur kann zu
Verbrennungen führen!
Prüfzeichen: SVGW
Sicherheitshinweise
• Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
• Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen nicht
unbeaufsichtigt das Produkt benutzen. Personen die unter
Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
• Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden. Es muss
ein ausreichender Abstand zwischen Brause und Körper
eingehalten werden.
• Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen werden.
Bedienung (siehe Seite 76)
Elektroanschluss
• Der Elektroanschluss darf nur vom Elektrofachmann
durchgeführt werden!
• Stromversorgung 230V/N/PE/50Hz (Länge: 0,3 m)
vorinstallieren.
• Die Absicherung muss über eine Fehlerstrom-Schutzeinrichtung
(RCD/ FI) mit einem Bemessungsdifferenzstrom ≤ 30 mA
erfolgen.
Montage Grundset (siehe Seite 68)
Montage Fertigset (siehe Seite 73)
• Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befestigungsfläche
im gesamten Bereich der Befestigung plan ist (keine
vorstehenden Fugen oder Fliesenversatz), der Wandaufbau
für eine Montage des Produktes geeignet ist und keine
Schwachstellen aufweist.
• Die beigelegten Schrauben und Dübel sind nur für
Beton geeignet. Bei anderen Wandaufbauten sind die
Herstellerangaben des Dübelherstellers zu beachten.
• Die Ablaufleistung muss ausreichend dimensioniert werden.
• Die Brause darf nur nach einem Absperrventil der
Sanitärarmatur angeschlossen werden.
Wartungshinweise
• Rückflussverhinderer müssen gemäß DIN EN 1717
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen (DIN 1988 einmal jährlich) auf ihre
Funktion geprüft werden.
Ersatzteile (siehe Seite 76)
Service Leuchtmittel austauschen
(siehe Seite 77)
Reinigung (siehe Seite 78)
Elektroinstallateur
Die Installations- und Prüfungsarbeiten sind von einer
zugelassenen Elektrofachkraft, unter Berücksichtigung von VDE
0100 Teil 701 u. IEC 60364-7-701, auszuführen.
Deutsch
Montage siehe Seite 68

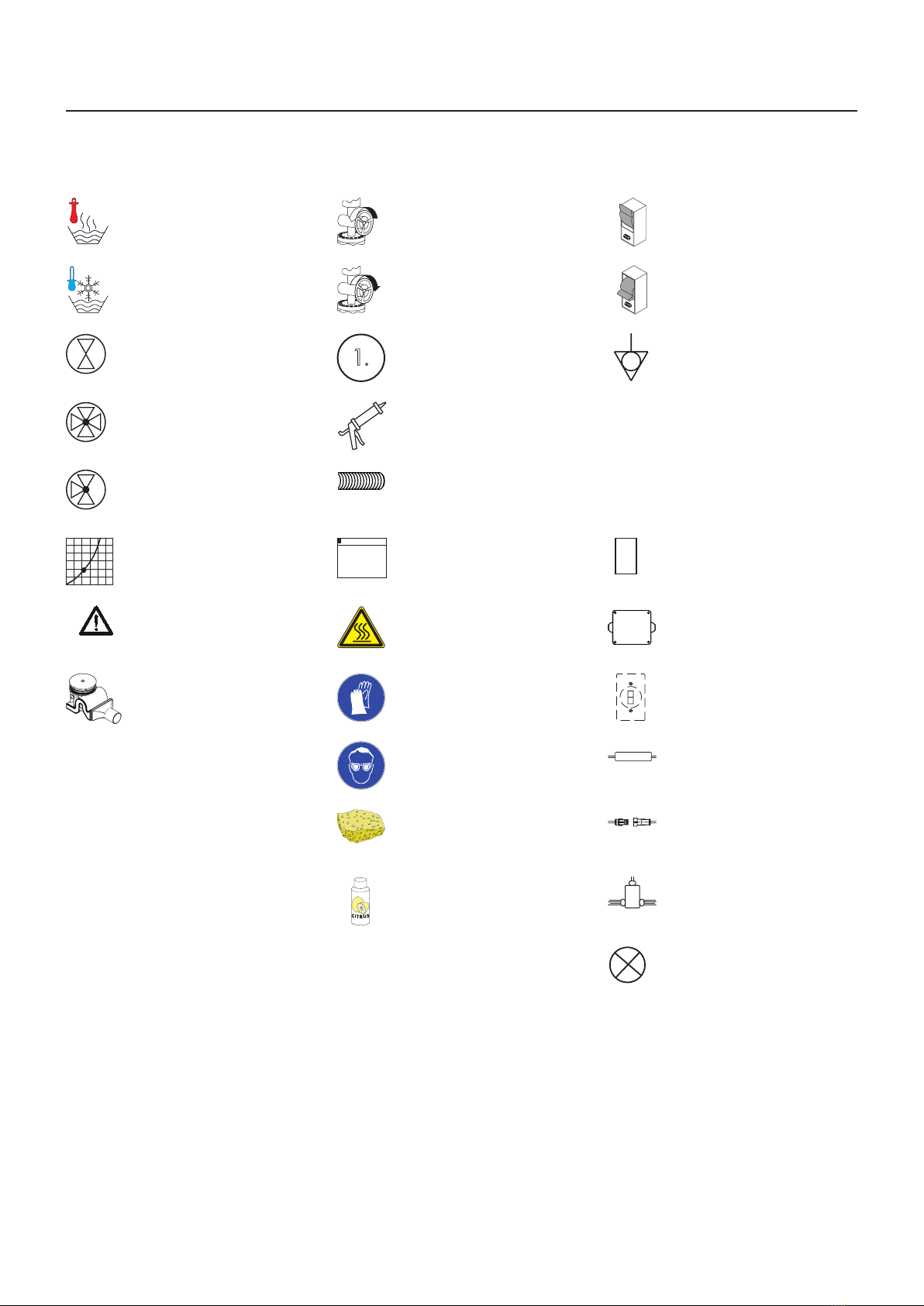

33
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Schutzhandschuhe tragen
Ablauf
Mitte Duschwanne
Die Ablaufleistung muss mehr als
50 l/min betragen.
Wasseranschluss DN 20
Warmwasser
Wasseranschluss DN 20
Kaltwasser
Wasser öffnen
Wasser abstellen
Montageabfolge
Silikon (essigsäurefrei!)
Strom an / aus
Strom an / aus
Unterputz-Ventil
Quattro Vierwegeumstellung
Trio Universal Absperr- und
Umstellventil
Potentialausgleich
Nullleiter
Leiter
FI-SchutzschalterFett
Warnung vor heißer Oberfläche!
Leerrohr für Stromversorgung
Ab • ist die Funktion gewährleistet.
Entkalker (zitronensäurebasis)
Augen- und Hautkontakt vermeiden.
Falls das Produkt in die Augen
gelangt, diese gründlich mit Wasser
ausspülen.
Augenschutz tragen
Naturschwamm
Anschlussdose
Lichtschalter
Trafo
Steckverbindungen
Verteilerbox
Leuchtmittel
Mit QuickClean, der manuellen
Reinigungsfunktion können die
Strahlformer durch einfaches rubbeln
vom Kalk befreit werden.
Deutsch
Montage siehe Seite 68

4
Accessoires (voir page 60)
Outil de montage (voir page 60)
Dimensions (voir page 61)
Exemples de montage
Des exemples d’installation avec indication de cotes et dimen-
sions des conduites sont fournis à partir de la page 62.
Informations techniques
Pression de service devant la robinetterie: max. 1 MPa
Pression de service conseillée: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: max. 60 °C
Température recommandée: 42 °C
Blocage de sécurité: 38 °C
Avertissement: tout dépassement de cette température peut
entraîner des brûlures
Classification acoustique et débit: SVGW / ACS
Consignes de sécurité
• Le système de douche ne doit servir qu’à se laver et à assurer
l’hygiène corporelle.
• Il est interdit aux enfants ainsi qu’aux adultes ayant des
insuffisantes physiques, psychiques et/ou motoriques d’utiliser
la douche sans surveillance. De même, il est interdit à des
personnes sous influence d’alcool ou de drogues d’utiliser la
douche.
• Éviter le contact du jet de la douchette avec les parties sen-
sibles du corps (telles par ex. que les yeux). Veiller à respecter
un écart suffisant entre la douchette et le corps
• Il est conseillé d’équilibrer les pressions de l’eau chaude et
froide.
Instructions de service (voir page 76)
Raccord électrique
• Seul un spécialiste est autorisé à réaliser le câblage!
• Préinstaller l’alimentation électrique 230V/N/PE/50Hz
(longueur : 0,3 m)
• La protection par fusibles doit se faire avec un dispositif de
protection par courant de défaut (RCD/ FI) avec un courant
différentiel résiduel de maximum 30 mA.
Montage Kit de base (voir page 68)
Montage Set de finition (voir page 73)
• Attention! La robinetterie doit être installée, rincée et contrô-
lée conformément aux normes valables.
• Lors du montage du produit par un ouvrier qualifié, il faut faire
attention à ce que la surface de fixation soit plane sur toute
son étendue (aucun dépassement de joint ni de carrelage),
que la construction de la paroi soit adaptée à l’installation du
produit et surtout ne présente aucun point faible.
• Les vis et les chevilles fournies sont uniquement apropriées au
béton. Pour les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Le débit du vidage doit être suffisamment dimensionné.
• La douchette ne doit être raccordée à la robinetterie sanitaire
qu‘en aval d‘une vanne d‘arrêt.
Recommandations pour la maintenance
• Les clapets anti-retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou conformément aux
dispositions nationales ou régionales quant à leur fonction (au
moins une fois par an).
Pièces de rechange (voir page 76)
Service Remplacer l’élément lumineux
(voir page 77)
Nettoyage (voir page 78)
Électricien installateur
Les travaux d’installation et de contrôle doivent être effectués
par un électricien agréé en conformité avec les dispositions des
normes VDE 0100 partie 701 et CEI 60364-7-701.
Français
Montage voir pages 68

5
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Protection obligatoire des mains
Vidage
Centre cuvette de douche
Le débit de vidage doit être supérieur
à 50 l/min.
Raccord d’eau DN 20
Eau chaude
Raccord d’eau DN 20
Eau froide
Ouvrir l´eau.
Couper l´arrivée d´eau
Ordre du montage
Silicone (sans acide acétique!)
Courant marche / arrêt
Courant marche / arrêt
Robinet d’arrêt encastré
Quattro inverseur quatre voies
Trio Robinet d’arrêt avec inverseur
Compensation de potentiel
Neutre
Conducteur
Disjoncteur FIGraisse
Attention à la température élevée à
la surface !
Gaine pour alimentation en courant
électrique
A partir de • le fonctionnement est
garanti.
Détartrant (À base d’acide
citrique)
Éviter tout contact avec les yeux et la
peau. Si le produit saute aux yeux,
rincer ces derniers à l’eau abondante
Protection obligatoire de la vue
éponge naturelle
boîtier de raccordement
Interrupteur d’éclairage
transfo
Connecteur
Distributeur
Moyen d’éclairage
La pomme de douche est équipée
de QuickClean, le système antical-
caire manuel. Les dépôts de calcaire
s’enlèvent en frottant avec un doigt ou
avec une éponge sur les ouvertures
de jets élastiques.
Français
Montage voir pages 68

6
Fittings (see page 60)
Installation tool (see page 60)
Dimensions (see page 61)
Installation example
Installation examples with measurements and pipe dimensions
can be found starting on page 62.
Technical Data
Operating pressure in front of the shower fitting: max. 1 MPa
Recommended operating pressure: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60 °C
Recommended hot water temp.: 42 °C
safety lock: 38 °C
Warning: Exceeding this temperature can cause burns!
Safety Notes
• The shower system may only be used for bathing, hygienic
and body cleansing purposes.
• Children as well as adults with physical, mental and/or
sensoric impairments must not use this shower system without
proper supervision. Persons under the influence of alcohol or
drugs are prohibited from using this shower system.
• Do not allow the streams of the shower touch sensitive body
parts (such as your eyes). An adequate distance must be kept
between the shower and you.
• The hot and cold supplies must be of equal pressures.
Operation (see page 76)
Electrical connection
• The electrical connection may only be carried out by an
electrician!
• Preinstall electrcal power 230 V/N/PE/50 Hz (length: 0.3 m)
• The system must be protected via a leakage current protective
device (RCD/ FI) with a measurement difference current of ≤
30 mA.
Assembly basic kit (see page 68)
Assembly Finish set (see page 73)
• Important! The fitting must be installed, flushed and tested
after the valid norms.
• Where the contractor mounts the product, he should ensure
that the entire area of the wall to which the mounting plate is
to be fitted, is flat (no projecting joints or tiles sticking out), that
the structure of the wall is suitable for the installation of the
product and has no weak points.
• The enclosed screws and dowels are only suitable for con-
crete. For another wall constructions the manufacturer‘s indica-
tions of the dowel manufacturer have to be taken into account.
• The performance of the waste must be of sufficient size.
• The shower may only be connected following (downstream
from) a shut-off valve of the sanitary fitting.
Maintenance Instructions
• The non return valves must be checked regularly according to
DIN EN 1717 in accordance with national or regional regula-
tions (at least once a year).
Spare parts (see page 76)
Service Replace illuminant (see page 77)
Cleaning (see page 78)
Electrician
The installation and testing work must be performed by a skilled
electrician in observance of VDE 0100 part 701 and IEC
60364-7-701.
English
Assembly see page 68

7
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Safety gloves must be worn
Waste
Center shower tub
The waste drain performance must be
more than 50 l/min.
Water connection DN 20
Warm water
Water connection DN 20
Cold water
Turn on water
turn off water
Installation sequence
Silicone (free from acetic acid!)
Electricity on / off
Electricity on / off
Robinet d‘arrêt encastré
Quattro 4-Way Diverter Valve
Trio 2-Way Diverter Valve with inte-
grated Shut-off valve
Potential equalisation
neutral conductor
conductor
FI protective switchGrease
Hot surface!
Wiring conduit for power supply
cable
From • the function is guaranteed.
Decalcifier (Citric acid base)
Avoid contact with eyes and skin. If
this product contacts your eyes, rinse
thorougly with water.
Eye protection must be worn
natural sponge
junction box
light switch
transformer
connectors
distributor box
Illuminant
The QuickClean cleaning function
only needs a small manual rub over
to remove the lime scale from the
spray channels.
English
Assembly see page 68

8
Accessori (vedi pagg. 60)
Attrezzo di montaggio (vedi pagg. 60)
Ingombri (vedi pagg. 61)
Esempio di installazione
Esempi per l‘installazione con indicazioni delle misure e per le
dimensioni delle tubature sono riportati a partire della
pagina 62.
Dati tecnici
Pressione di servizio prima della rubinetteria: max. 1 MPa
Pressione d‘uso consigliata: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell‘acqua calda: max. 60 °C
Temp. dell‘acqua calda consigliata: 42 °C
Blocco di sicurezza: 38 °C
Avvertenza: il superamento di questa temperatura può causa-
re delle ustioni!
Segno di verifica SVGW
Indicazioni sulla sicurezza
• Il sistema doccia deve essere utilizzato esclusivamente per
l‘giene del corpo.
• I bambini e gli adulti affetti da menomazioni fisiche, psichiche
e/o sensoriali devono utilizzare il sistema doccia solo sotto
sorveglianza. Il prodotto non deve essere utilizzato da perso-
ne sotto l‘effetto di droghe o alcolici.
• Bisogna evitare il contatto fra il getto della doccia e parti del
corpo delicate (ad es. gli occhi). Fra il soffione ed il corpo va
mantenuta una distanza sufficiente.
• Attenzione! Compensare le differenze di pressione tra i colle-
gamenti dell‘acqua fredda e dell‘acqua calda.
Procedura (vedi pagg. 76)
Allacciamento elettrico
• Il cablaggio deve essere eseguito esclusivamente da un instal-
latore specializzato!
• Preinstallare l‘alimentazione elettrica di 230V/N/PE/50Hz
(lunghezza: 0,3 m).
• Per protezione bisogna installare un circuito di sicurezza per
correnti di guasto (RCD/ FI) con una corrente differenziale
nominale di ≤ 30 mA.
Montaggio corpo base (vedi pagg. 68)
Montaggio Set esterno (vedi pagg. 73)
• Attenzione! La rubinetteria deve essere installata, pulita e
testata secondo le istruzioni riportate!
• Quando il personale tecnico specializzato esegue il montag-
gio del prodotto è necessario assicurarsi che la superficie di
fissaggio sia piana in tutta l’area di fissaggio (senza giunti
sporgenti o spostamento delle piastrelle), che la struttura della
parete sia adatta per il montaggio del prodotto e soprattutto
che non ci siano dei punti deboli.
• Le viti e i tasselli in dotazione sono adatti solo per calcestruz-
zo. In caso di altre strutture della parete vanno osservare le
indicazioni del produttore dei tasselli.
• Lo scarico deve essere sufficientemente dimensionato.
• La doccia deve essere collegata solo a valle di una valvola
d‘arresto dell‘armatura sanitaria.
Istruzioni di manutenzione
• La valvola di non ritorno deve essere controllata regolarmente
come da DIN EN 1717, secondo le normative nazionali e
regionali (almeno una volta all‘anno).
Ricambi (vedi pagg. 76)
Servizio Sostituzione lampada (vedi pagg. 77)
Pulitura (vedi pagg. 78)
Installatore elettricista
I lavori di installazione e di controllo vanno eseguiti da un
elettricista specializzato autorizzato, in considerazione della
normativa VDE 0100 Parte 701 e IEC 60364-7-701.
Italiano
Montaggio vedi pagg. 68

9
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Indossare guanti di protezione
Scarico
Centro piatto doccia
La portata di scarico deve esere
superiore a 50 l/min.
Allacciamento acqua DN 20
Acqua calda
Allacciamento acqua DN 20
Acqua fredda
Aprire l’ acqua
Chiudere l’ acqua
Sequenza di montaggio
Silicone (esente da acido acetico!)
Corrente ON / OFF
Corrente ON / OFF
Rubinetto di arresto
Quattro Valvola a quattro vie
Trio arresto/deviatore
Compensazione di potenziale
conduttore neutro
conduttore
interruttore di sicurezza per correnti
di guasto
Grasso
Attenzione, superficie molto calda!
Tubo vuoto per l‘alimentazione
elettrica
Dal • si garantisce la funzionalità.
Decalcificatore (a base di
acido citrico)
Evitare il contatto con gli occhi e la
pelle. Nel caso il prodotto penetra
negli occhi, sciacquarlo accuratamen-
te con acqua.
Indossare la protezione per gli occhi
Spugna naturale
scatola di raccordo
interruttore luce
trasformatore
collegamenti a spina
cassetta distribuzione
Lampada
Con QuickClean, la funzione anti-
calcare manuale, i diffusori del getto
possone essere liberati da calcare
con un semplice strofinamento.
Italiano
Montaggio vedi pagg. 68

10
Accesorios (ver página 60)
Herramienta de montaje (ver página 60)
Dimensiones (ver página 61)
Ejemplos de montaje
A partir de la página 62 puede consultar ejemplos de instala-
ción y dimensionamiendo de la conducción.
Datos técnicos
Presión de servicio delante de la grifería: max. 1 MPa
Presión recomendada en servicio: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60 °C
Temp. recomendada del agua caliente: 42 °C
Bloqueo de seguridad: 38 °C
Aviso de peligro: si se supera esta temperatura pueden
provocarse quemaduras.
Indicaciones de seguridad
• El sistema de ducha solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
• Niños, así como adultos con limitaciones corporales, mentales
y/o sensoriales no deben utilizar el sistema de duchas sin vigi-
lancia. Personas que se encuentran bajo el efecto de alcohol
o drogas, no deben utilizar el sistema de duchas.
• Debe evitarse el contacto del chorro del pulverizador con
partes sensibles del cuerpo (por ej. ojos). Debe mantenerse
una distancia suficiente entre pulverizador y cuerpo.
• Grandes diferencias de presión entre los empalmes de agua
fría y agua caliente deben equilibrarse.
Manejo (ver página 76)
Conexión eléctrica
• ¡Sólo un especialista está autorizado para llevar a cabo los
trabajos de cableado!
• Instalar previamente el suministro eléctrico 230V/N/
PE/50Hz (longitud: 0,3 m).
• La conexión debe establecerse a través de un dispositivo de
protección de corriente residual (RCD/ FI) con un interruptor
diferencial de corriente ≤ 30 mA.
Montaje Kit base (ver página 68)
Montaje Embellecedor exterior (ver página 73)
• ¡ATENCION! El grifo tiene que ser instalado, probado y
testado, según las normas en vigor.
• En el momento del montaje del producto por parte de
personal especializado y cualificado se deberá prestar una
atención especial a que la superficie de fijación en toda el
área de la fijación sea plana (sin juntas que sobresalen ni
azulejos desplazados), que la estructura de la pared sea
adecuada para un montaje del producto y que, ante todo, no
presente puntos débiles.
• Los tornillos y tacos adjuntos son sólo apropiados para
hormigón. En el caso de otras estructuras murales se deberán
considerar las indicaciones del fabricante de tacos.
• La tubería de desagüe ha de tener una dimensión suficiente.
• La roseta de ducha debe conectarse siempre detrás de una
válvula de bloqueo de la valvulería sanitaria.
Instrucciones de mantenimiento
• Las válvulas anti-retorno tienen que ser controladas regular-
mente según la norma DIN EN 1717, en acuerdo con las
regulaciones nacionales o regionales (una vez al año, por lo
menos).
Piezas de recambio (ver página 76)
Reparación Cambio de luminarias
(ver página 77)
Limpiar (ver página 78)
Instalador eléctrico
Las tareas de instalación y prueba únicamente pueden ser
realizadas por personal electricista cualificado, respetando las
reglamentaciones de las normas VDE 0100, parte 701, e IEC
60364-7-701.
Español
Montaje ver página 68

11
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Proteccíon obligatoria de la vista
Desagüe
Centro la plato de ducha
El caudal de desagüe debe ser como
mínimo de 50 l/min
Conexión de agua DN 20
Agua caliente
Conexión de agua DN 20
Agua fría
Abrir el agua
Cerrar el agua
Secuencia de montaje
Silicona (¡libre de ácido acético!)
Corriente on / off
Corriente on / off
Llave de paso
Quattro válvula de 4 vías
Trio llave de paso y distribuidor
Protección equipotencial
Conductor neutro
Conductor
Conmutador de protección FIGrasa
¡Atención, superficie muy caliente!
Tubo vacío para alimentación
eléctrica
Mínimo • para el correcto funciona-
miento.
Descalcificador (a base de
ácido cítrico)
Evitar el contacto con ojos y piel. En
caso de que el producto entre en
contacto con los ojos, debe lavarlos
muy bien con agua.
Protección obligatoria de las manos
Esponja natural
Caja de conexión
Interruptor de luz
Transformador
Uniones insertables
Caja de distribución
Luces
QuickClean, la función de limpieza
manual, permite quitar la cal simple-
mente frotando los ejectores.
Español
Montaje ver página 68

12
Toebehoren (zie blz. 60)
Montagegreedschap (zie blz. 60)
Maten (zie blz. 61)
Montagevoorbeelden
Installatievoorbeelden met massagegevens en capaciteitsdimensi-
onering staan op pagina 62.
Technische gegevens
Stroomdruk voor de kraan: max. 1 MPa
Aanbevolen werkdruk: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60 °C
Aanbevolen warm water temp.: 42 °C
Veiligheidsmechanisme: 38 °C
Waarschuwing: Een overschrijding van die temperatuur kan
brandwonden veroorzaken!
Veiligheidsinstructies
• Het douchesysteem mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden gebruikt.
• Kinderen en volwassenen met lichamelijke, geestelijke en/of
sensorische beperkingen mogen het douchesysteem niet zon-
der toezicht gebruiken. Personen onder invloed van alcohol of
drugs mogen het douchesysteem niet gebruiken.
• Het contact van de douchestraal met gevoelige lichaamsdelen
(bijv. ogen) moet worden voorkomen. Er moet voldoende
afstand tussen douche en lichaam aangehouden worden.
• Grote drukverschillen tussen de kouden warm wateraansluitin-
gen dienen vermeden te worden.
Bediening (zie blz. 76)
Elektrische aansluiting
• De elektrische aansluiting mag alleen door een vakman
worden uitgevoerd!
• Stroomvoorziening 230V/N/PE/50Hz (lengte: 0,3 m) vooraf
installeren.
• Deze moet middels een 2-polige FI-schakelaar met 30mA
afgezekerd worden.
Montage Basisset (zie blz. 68)
Montage Kleurset (zie blz. 73)
• Attentie! Leidingen doorspoelen volgens Norm. De meng-
kraan vervolgens monteren en controleren.
• Bij de montage van het produkt door een vakkundige instal-
lateur moet men erop letten dat het bevestigingsoppervlak
op één oppervlak zit (dus geen opliggende voegen of
verspringende tegels), de wand geschikt is voor montage van
produkten en zeker geen zwakke plekken bevat.
• De bijgevoegde schroeven en duvels zijn alleen geschikt voor
beton. Bei andere wandsoorten dient u te letten op de voor-
schriften van de fabrikant van de schroeven en duvels.
• De afvoercapaciteit moet voldoende gedimensioneerd
worden.
• De douche alleen installeren na een afsluitbare kraan.
Onderhoudsinstructies
• Keerkleppen moeten volgens DIN EN 1717 regelmatig en
volgens plaatselijk geldende eisen op het funktioneren gecon-
troleerd worden. (Tenminste een keer per jaar).
Reserveonderdelen (zie blz. 76)
Service Verlichting vervangen (zie blz. 77)
Reinigen (zie blz. 78)
Electro-installateur
De installatie- en controlewerkzaamheden moeten uitgevoerd
worden door een geautoriseerde electricien die rekening houdt
met de normen VDE 0100 Deel 701 en IEC 60364-7-701.
Nederlands
Montage zie blz. 68

13
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Veiligheidshandschoenen verplicht
Afvoer
Midden Douchebak
De afvoercapaciteit moet meer dan
50 l/min bedragen.
Wateraansluiting DN 20
Warm water
Wateraansluiting DN 20
Koud water
Hoofdkraan openen
Water afsluiten
Montagevolgorde
Silicone (azijnzuurvrij!)
Stroom aan / uit
Stroom aan / uit
Inbouwstopkraan
Quattro 4-weg omstelkraan
Trio stop- en omstelkraan
Potentiaalvereffening
Nulgeleider
Geleider
FI-veiligheidsschakelaarVet
Let op: heet!
Loze leiding voor stroom toevoer
Vanaf • is het functioneren gegaran-
deerd.
Ontkalker (citroenzuurbasis)
Contact met huid en ogen vermijden.
Indien het product in de ogen terecht
komt, moet het grondig met water
uitgespoeld worden.
Oogbescherming verplicht
Natuurzwam
aansluiting
Lichtschakelaar
trafo
Steekverbinding
Verdeelbox
Verlichtingsmiddel
Met QuickClean, de handmatige
reinigingsfunktie, kunnen de straal-
openingen door het met de hand
wegwrijven van kalk, gereinigd
worden.
Nederlands
Montage zie blz. 68

14
Tilbehør (se s. 60)
Montagegreedschap (se s. 60)
Målene (se s. 61)
Monteringseksempler
Installationseksempler med mål oh ledningsdimensioner kan
efterlæses fra side 62.
Tekniske data
Betjeningstryk før armaturet: max. 1 MPa
Anbefalet driftstryk: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60 °C
Anbefalet varmtvandstemperatur: 42 °C
Sikkerhedsspærre: 38 °C
Advarsel: Hvis temperaturen overskrides kan det føre til for-
brændinger!
Sikkerhedsanvisninger
• Brusersystemet må kun bruges til bade-, hygiejne og rengø-
ringsformål.
• Børn som også voksne med fysiske, mentale og / eller sensori-
ske begrænsninger må ikke bruge brusersystemet uden opsyn.
Personer som er under indflydelse af alkohol eller narkotika
må ikke bruge brusersystemet.
• Bruserstrålens kontakt med sensitive områder (f.eks. øjne)
skal undgås. Der skal være en tilstrækkelig afstand mellem
bruseren og kroppen.
• Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Brugsanvisning (se s. 76)
El-tilslutning
• Ledningsarbejde må kun foretages af en fagmand!
• Strømforsyning 230V/N/PE/50Hz (længde: 0,3 m) allerede
installeret.
• Sikringen skal køre over en fejlstrømssikring (HFI) med en
fejlstrømsdifference ≤ 30 mA.
Montering Basis-sæt (se s. 68)
Montering Kappesæt (se s. 73)
• Advarsel! Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved montering er det vigtigt at sikre sig, at hele befæstigelses-
fladen er plan (ingen ujævne fuger eller fliser), samt at væg-
gen er egnet til montering af produktet og specielt, at væggen
ikke har nogen svage punkter.
• De medfølgende skruer og dübler er kun egnet til beton. Ved
anden vægopbygning bør producenten af dübler kontaktes
for nærmere information.
• Afløbet skal være i en tilstrækkelig størrelse.
• Bruseren må kun tilsluttes til armaturen efter en afspærrings-
ventil.
Vedligeholdelsesanvisninger
• Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves regelmæssigt
(mindst en gang om året).
Reservedele (se s. 76)
Service Udskifte lyskilden (se s. 77)
Rengøring (se s. 78)
El-installatør
Installeringen og afprøvningen skal gennemføres af en godkendt
el-installatør iht. VDE 0100 part 701 og IEC 60364-7-701.
Dansk
Montering se s. 68

15
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Veiligheidshandschoenen verplicht
Afløb
Midt brusekar
Afløbskapaciteten skal være mere end
50 l/min.
Vandtilslutning DN 20
Varmt vand
Vandtilslutning DN 20
Kold vand
Tænd for vandet
Luk for vandet
Monteringsrækkefølge
Silikone (eddikesyre-fri)
Strøm til / fra
Strøm til / fra
Afspæringsventil
Quattro 4-vejs ventil
Trio afspæringsventil og omskifter
Potentialudligning
Nulleder
Leder
FI-beskyttelseskontaktFedt
Varm overflade!
Tomrør til strømforsyning
Fra • er funktionen anvendelig.
Afkalkningsmiddel (citron-
syrebasis)
Undgå kontakt med øjne og huden.
Skyl grundigt med vand, hvis produk-
tet kommer i øjnene.
Øjenværn påbudt
Natursvamp
Tilslutningsdåse
Lyskontakt
Transformer
Stikforbindelser
Fordelingskasse
Lyskilde
Med QuickClean, den manuelle
rengøringsfunktion kan strålekana-
lerne let renses for kalk - der skal blot
gnubbes!
Dansk
Montering se s. 68

16
Acessórios (ver página 60)
Ferramenta de montagem (ver página 60)
Medidas (ver página 61)
Exemplos de montagem
Exemplos de instalação com indicações dimensionais e dimensiona-
mento das tubagens, podem ser encontrados a partir da página 62.
Dados Técnicos
Pressão de funcionamento anterior à misturadora: max. 1 MPa
Pressão de func. recomendada: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60 °C
Temp. água quente recomendada: 42 °C
Bloqueio de segurança: 38 °C
Aviso de advertência: Exceder esta temperatura pode
causar queimaduras!
Avisos de segurança
• O sistema de duche só pode ser utilizado para fins de higiene
pessoal.
• Crianças e adultos com deficiências motoras, mentais e/ou
sensoriais não podem utilizar o sistema de duche sem moni-
torização. Pessoas que estejam sob a influência de álcool ou
drogas não podem utilizar o sistema de duche.
• Deve-se evitar o contacto dos jactos de água com partes do
corpo sensíveis (p. ex. olhos). É necessário manter uma distân-
cia suficiente entre o chuveiro e o corpo.
• Grandes diferenças entre as pressões das águas quente e fria
devem ser compensadas.
Funcionamento (ver página 76)
Ligação eléctrica
• A instalação eléctrica deve ser efectuada apenas por um
electricista qualificado!
• Pré-instalar a alimentação eléctrica 230V/N/PE/50Hz
(comprimento: 0,3 m).
• A ligação deve estar protegida por um diferencial magneto-
-térmico bipolar (RRCB) com uma corrente residual ≤ 30 mA.
Montagem Corpo base (ver página 68)
Montagem Conjunto completo (ver página 73)
• Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
• Durante a montagem do produto por técnicos qualificados,
deve ter-se em atenção que a superfície de fixação seja plana
em toda a área da fixação (sem juntas sobrepostas/salientes
ou ladrilhos deslocados), que o dispositivo de montagem na
parede seja adequado para uma montagem na parede e que
este não apresente nenhuns pontos fracos.
• Os parafusos e buchas incluídos no volume de fornecimento
são apenas adequados para betão. Para outros métodos de
montagem na parede devem ser respeitadas as indicações do
fabricante das buchas.
• A capacidade de escoamento deve ser devidamente dimen-
sionada.
• O chuveiro só pode ser instalado a seguir a uma válvula de
retenção da valvularia de sanitários.
Avisos de manutenção
• As válvulas anti-retorno devem ser verificadas regularmente
de acordo com a DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez por ano).
Peças sobressalentes (ver página 76)
Manutenção Substituir lâmpada
(ver página 77)
Limpeza (ver página 78)
Electricista de construção civil
Os trabalhos de instalação e de controlo devem ser efectuados
por um técnico electricista devidamente autorizado e especiali-
zado, tendo em consideração as normas VDE 0100 Parte 701 e
IEC 60364-7-701.
Português
Montagem ver página 68

17
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Protecção obrigatória das mãos
Escoamento
Meio da base de duche
Capacidade de escoamento tem que
ser superior a 50 l/min.
Ligação da água DN 20
Água quente
Ligação da água DN 20
Água fria
Abrir a água
Cortar a água
Sequência de montagem
Silicone (sem ácido acético)
Electricidade ligada/desligada
Electricidade ligada/desligada
Torneira de passagem
Quattro válvula de diversão de 4 vias
Trio universal inversor/válvula de
corte
Ligação equipotencial
Condutor neutro
Condutor
Interruptor FIMassa lubrificante
Superfície quente!
Tubo VD para alimentação eléctrica
• A partir deste ponto inicia-se o
funcionamento correcto.
Descalcificador (À base de
ácido cítrico)
Evitar contacto com os olhos e pele.
Se o produto entrar em contacto com
os olhos deve lavar abundantemente
com água.
Protecção obrigatória dos olhos
Esponja natural
Caixa de derivação
Interruptor de luz
Transformador
Tomadas de ligação
Caixa de distribuição
Lâmpada
O sistema de limpeza QuickClean
requer apenas uma ligeira passagem
com a mão para remover os depósi-
tos de calcário do emulsor.
Português
Montagem ver página 68

18
Wyposażenie (patrz strona 60)
Narzędzia do wykonania montażu (patrz
strona 60)
Wymiary (patrz strona 61)
Przykłady montażowe
Przykłady instalacji z podaniem ciężarów i rozmiarów przewo-
dów, patrz od strony 62.
Dane techniczne
Ciśnienie robocze przed armaturą: maks. 1 MPa
Zalecane ciśnienie robocze: 0,3 – 0,5 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60 °C
Zalecana temperatura wody gorącej: 42 °C
Blokada bezpieczeństwa: 38 °C
Wskazówka ostrzegawcza: Przekroczenie tej temperatury
może prowadzić do oparzeń!
Wskazówki bezpieczeństwa
• Prysznic może być używany tylko do kąpieli, higieny i czysz-
czenia ciała.
• Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub
sensorycznymi ograniczeniami nie mogą korzystać z pryszni-
ca bez opieki. Osoby znajdujące się pod wpływem alkoholu
lub narkotyków nie mogą korzystać z prysznica.
• Należy unikać kontaktu strumienia wypływającego z głowicy
z wrażliwymi częściami ciała (np. oczami). Należy zachowy-
wać odpowiednią odległość pomiędzy głowicą a ciałem.
• Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody
muszą zostać wyrównane.
Obsługa (patrz strona 76)
Przyłącze elektryczne
• Podłączenie elementów elektrycznych może być przeprowa-
dzone jedynie przez fachowca elektryka!
• Zasilanie prądem 230V/N/PE/50Hz (długość: 0,3 m) zain-
stalować wstępnie.
• Zabezpieczenie instalacji musi mieć miejsce przy użyciu
zabezpieczenia różnicowego (RCD/ FI) z różnicą pomiarów
wynoszącą ≤ 30 mA.
Montaż Zestaw podstawowy (patrz strona 68)
Montaż Elementy zewnętrzne (patrz strona 73)
• Uwaga! Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przy montażu produktu przez wykwalifikowany personel
fachowy należy zważać na to, by powierzchnia mocowania
na całym obszarze mocowania była równa (by nie było
szczelin wzgl. wzajemnie przesuniętych płytek), rodzaj ściany
nadawał się do montażu produktu i zwłaszcza, by nie było
żadnych słabych stron.
• Umieszczone w dostawie śruby i kołki rozporowe są prze-
znaczone tylko do betonu. Przy innych rodzajach montażu
ścianowego należy przestrzegać danych producenta kołków
rozporowych.
• Odpływ musi mieć wystarczające wymiary.
• Prysznic można podłączyć tylko po użyciu zaworu odcinają-
cego armatury sanitarnej.
Wskazówki dot. konserwacji
• Działanie zabezpieczeń przed przepływem zwrotnym, zgod-
nie z normą DIN EN 1717 i miejscowymi przepisami, musi
być kontrolowane (DIN 1988, raz w roku).
Części zamienne (patrz strona 76)
Serwisowy Wymienić żarówki (patrz strona 77)
Czyszczenie (patrz strona 78)
Elektryk instalator
Prace instalacyjne i kontrolne mogą być przeprowadzana
jedynie przez wykwalifikowanego elektryka, przestrzegając
przepisów z VDE 0100 część 701 i IEC 60364-7-701.
Polski
Montaż patrz strona 68

19
N
L
FI
1.
Quattro
Trio
X
> 50 l/min
Raindrain
QUICK
CLEAN
Nr. 10476220
Armaturenfett
Grease
Nosić rękawice ochronne
Odpływ
Środek brodzika
Wydajność odpływu musi być wyższa
niż 50 l/min.
Podłączenie wody DN 20
Ciepła woda
Podłączenie wody DN 20
Zimna woda
Otworzyć wodę
Zakręcić wodę
Przebieg montażu
Silikon (neutralny)
Wł. / wył. prąd
Wł. / wył. prąd
Zawór podtynkowy
Regulator czterodrożny Quattro
Zawór odcinający i regulacyjny Trio
Universal
Wyrównanie potencjału
Przewód zerowy
Przewód
Wyłącznik różnicowoprądowy FISmar
Uwaga na gorącą powierzchnię!
Rurka kablowa na doprowadzenie
instalacji elektrycznej
Od • możliwe jest funkcjonowanie.
Środek odkamieniający
(na bazie kwasu cytrynowego)
Unikać kontaktu z oczami i skórą.
Jeżeli produkt dostanie się do oczu,
należy je gruntownie wypłukać
wodą.
Nosić okulary ochronne
Gąbka naturalna
Przyłącze
Wyłącznik oświetleniowy
Transformator
Połączenia wtykowe
Skrzynka połączeniowa
Źródło światła
Funkcja QuickClean wymaga jedynie
delikatnego potarcia dłonią, aby
usunąć ewentualne osady kamienia
wapiennego.
Polski
Montaż patrz strona 68

20
Příslušenství (viz strana 60)
Montážní nářadí (viz strana 60)
Rozmìry (viz strana 61)
Příklady montáže
Příklady instalace s údaji o rozměrech a dimenzování potrubí
jsou uvedeny od strany 62.
Technické údaje
Provozní tlak před armaturou: max. 1 MPa
Doporučený provozní tlak: 0,3 – 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60 °C
Doporučená teplota horké vody: 42 °C
Bezpečnostní zámek: 38 °C
Varování: Překročení této teploty může vést k popáleninám!
Bezpečnostní pokyny
• Produkt smí být používán pouze ke koupání a za účelem
tělesné hygieny.
• Děti a dospělé osoby s tělesným, duševním a / nebo smyslo-
vým postižením nesmí produkt používat bez dozoru. Osoby
pod vlivem alkoholu nebo drog nesmí produkt používat.
• Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými
částmi těla (např. očima). Je nutné dodržovat dostatečný
odstup mezi sprchou a tělem.
• Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a
teplé vody.
Ovládání (viz strana 76)
Elektrické připojení
• Elektroinstalace smí být provedena jen kvalifikovaným elektri-
kářem!
• Předinstalujte elektrické napájení 230V/N/PE/50Hz délka:
0,3 m)
• Přívod musí být chráněn proudovým chráničem pro chybový
proud (RCD/ FI) s mírným rozdílovým prouden ≤ 30 mA.
Montáž základní souprava (viz strana 68)
Montáž Vrchní sada (viz strana 73)
• Pozor! Armatura se musí montovat, proplachovat a testovat
podle platných norem.
• Při montáži produktu kvalifikovaným odborným personálem je
třeba dbát na to, aby upevňovací plochy byly v celém rozsa-
hu upevnění rovné (žádné vyčnívající spáry nebo navzájem
přesazené obklady), aby konstrukce stěny byla pro montáž
produktu vhodná a zvláště aby v ní nebyla žádná slabá místa.
Přiložené vruty a hmoždinky jsou vhodné pouze pro beton. Při
jiných konstrukčních materiálech stěny je třeba se řídit údaji
výrobce hmoždinek.
• Propustnost odpadu musí být dostatečně dimenzována.
• Sprcha smí být připojena pouze za uzavíracím ventilem
sanitárního potrubí.
Pokyny k údržbě
• U zpětných ventilů se musí podle DIN EN 1717 v souladu s
národními nebo regionálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
Náhradní díly (viz strana 76)
Servisní Výměna svítidel (viz strana 77)
Čištění (viz strana 78)
Elektroinstalatér
Instalační práce a přezkoušení musí být provedeno autorizova-
ným elektrotechnickým odborníkem za zohlednění směrnic VDE
0100, část 701 a IEC 60364-7-701.
Česky
Montáž viz strana 68
