Hans Grohe RainBrain 15840180 User manual

RainBrain
15840180
Fliesenoberk ant e
Face avant
du carre lage
Wa
ll suface
Part e estern a
della piast rella
min. min.
max. max.
DE Montageanleitung 2
FR Instructions de montage 4
EN assembly instructions 6
IT Istruzioni per Installazione 8
ES Instrucciones de montaje 10
NL Handleiding 12
PL Instrukcja montażu 14
ZH 安装说明 16
RU Инструкция по монтажу 18
JP 仕様表 20
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ 23

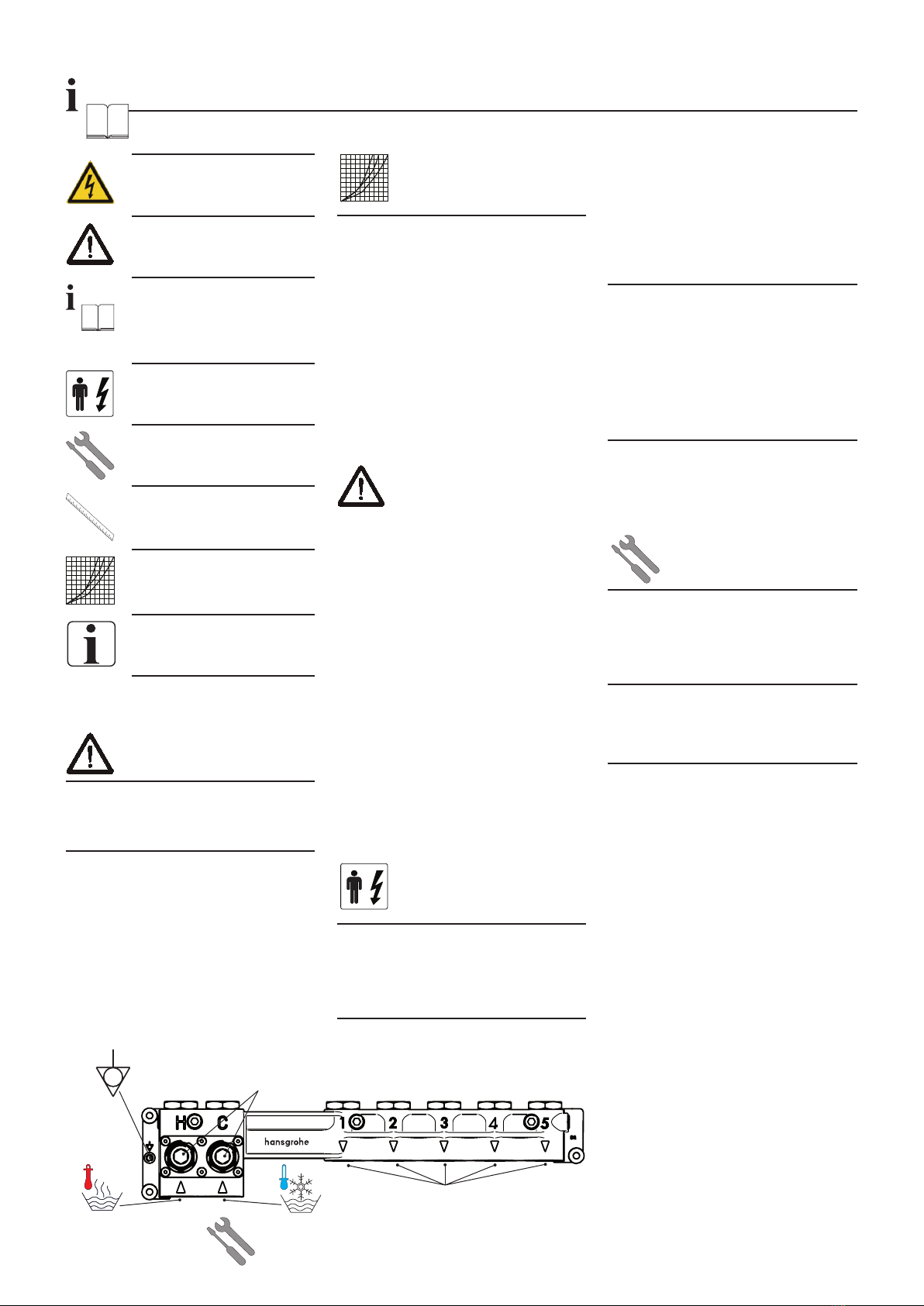

2
Montage Anschlußbrücke siehe Seite 30
Montage Grundset siehe Seite 32
Hinweis: Lesen Sie vor der Installation die Monta-
geanleitung. Diese enthält wichtige Informationen
für die sichere und fachgerechte Installation.
Montage
Sämtliche Arbeiten am RainBrain dürfen nur im
spannungsfreien Zustand vorgenommen werden.
Alle Komponenten müssen zugänglich bleiben.
Tragen Sie bei der Montage Sicherheitskleidung.
Brandgefahr Installationsbox
In unmittelbarer Nähe dürfen sich keine leicht
entflammbaren Materialen befinden.
Die Umgebungstemperatur darf nicht größer als
50 °C sein.
Elektroinstallateur
Die Installations- und Prüfungsarbeiten sind
von einer zugelassenen Elektrofachkraft, unter
Berücksichtigung von VDE 0100 Teil 701 u. IEC
60364-7-701, auszuführen.
Elektroanschluss
Stromversorgung 230V/N/PE/50Hz (3x1,5mm²
Länge 0,5m). Bei der Elektroinstallation sind die
entsprechenden VDE-, Landes- und EVU-Vorschriften
in der jeweils gültigen Fassung einzuhalten. Po-
tenzialausgleich muss Bauseits gegeben werden
(4mm², Kabellänge 1m).
Fehlerstrom- Schutzeinrichtung
Die Absicherung muss über eine Fehlerstrom-Schutz-
einrichtung (RCD / FI) mit einem Bemessungsdiffe-
renzstrom ≤ 30 mA. erfolgen.
Befestigungsmaterial
Es darf nur geeignetes Befestigungsmaterial ver-
wendet werden! Die beigelegten Schrauben und
Dübel sind nur für Beton geeignet.
Spülen siehe Seite 31, Abbildung 5
Komplette Installation gemäß DIN1988 / EN1717
spülen.
Ablaufleistung
Die Ablaufleistung muss mehr als 50 l/min be-
tragen.
Montage Grundset Display Seite 32:
Abbildung 8:
Eingebautes Grundset Display einputzen, bzw. bei
Vorwandinstallation mit Wandverkleidungssystem
beplanken.
Abbildung 9:
Nach Austrocknen der verputzten Wandoberflä-
che, die Nahtstelle zwischen Wand und Kunststoff-
gehäuse mit Silikon (essigsäurefrei!) ausspritzen.
Abbildung 10:
PCI-Lastogum oder einen vergleichbaren Dicht-
stoff nach Herstellerangaben auf die Wand
auftragen.
Abbildung 11:
Dichtmanschette über das Kunststoffgehäuse stül-
pen und in den Kleber und Silikon eindrücken
Die Dichtmanschette (F Seite 24) darf
nicht heiß verklebt werden
Reparatur
Nur durch Hansgrohe Fachpersonal oder von
Hansgrohe benannten Personen oder Firmen.
Vorabsperrung
Verbraucher
1 - 5
Deutsch
Technische Informationen
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,2 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Anschlussmaße: G ¾
Anschlüsse: kalt rechts
warm links
Freier Durchfluss bei 0,3 MPa: 42,5 l/min
Prüfzeichen: PA-IX 19242/IB
Hinweis: Der Anschlußblock muß waagerecht
installiert werden (Hansgrohe Schriftzug lesbar).
Zulaufleitungen von unten.
Verlegezonen elektrische Anla-
gen nach VDE0100 Teil 701
Annordnung und Kabelverlegung
siehe Seite 28
Bei der Berechnung der Speichergröße und des
Ablaufes ist zu berücksichtigen, dass je nach dem
was für Brausen kombiniert werden bis zu 42,5l/min
bei 0,3 MPa Mischwasser benötigt werden.

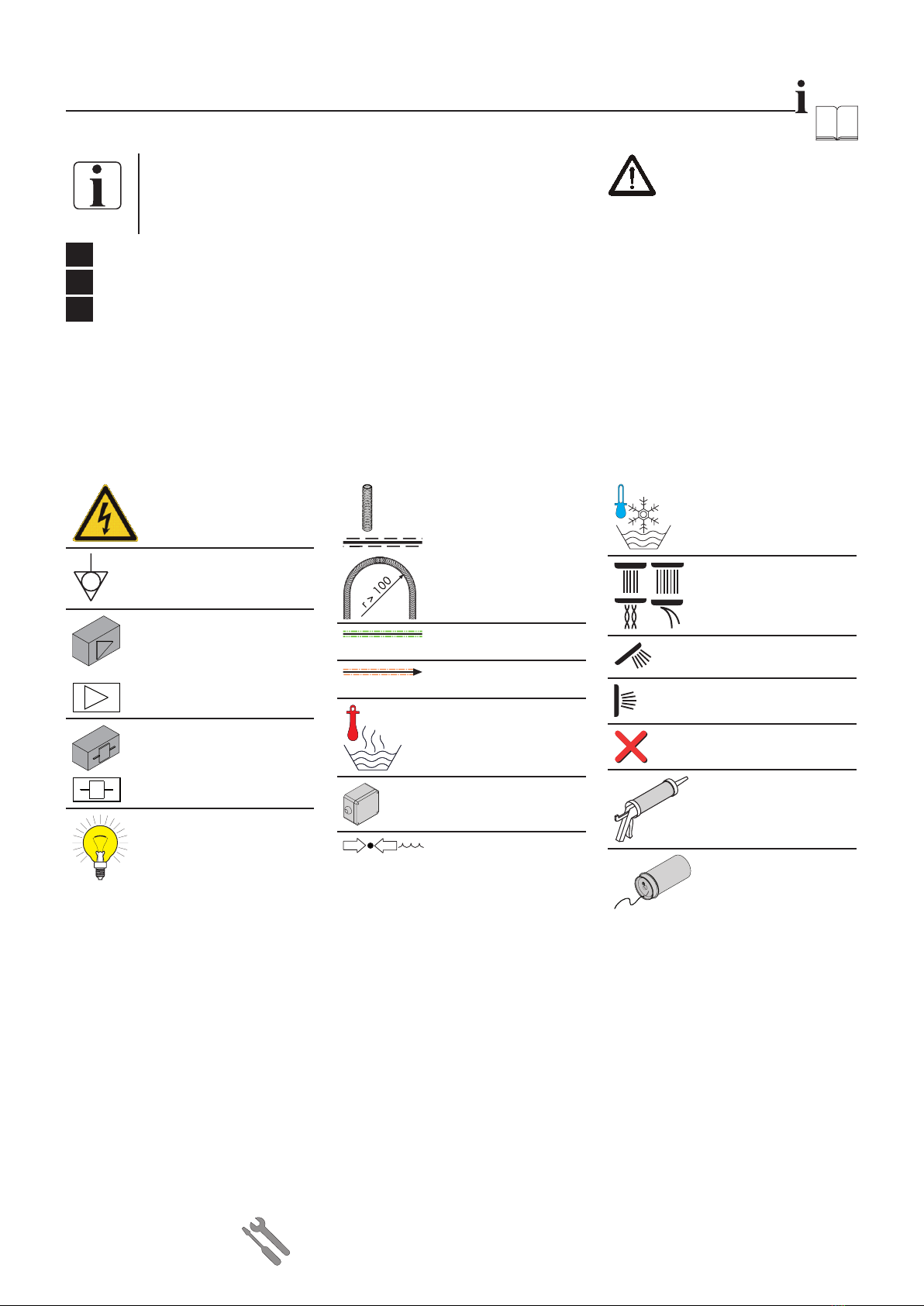

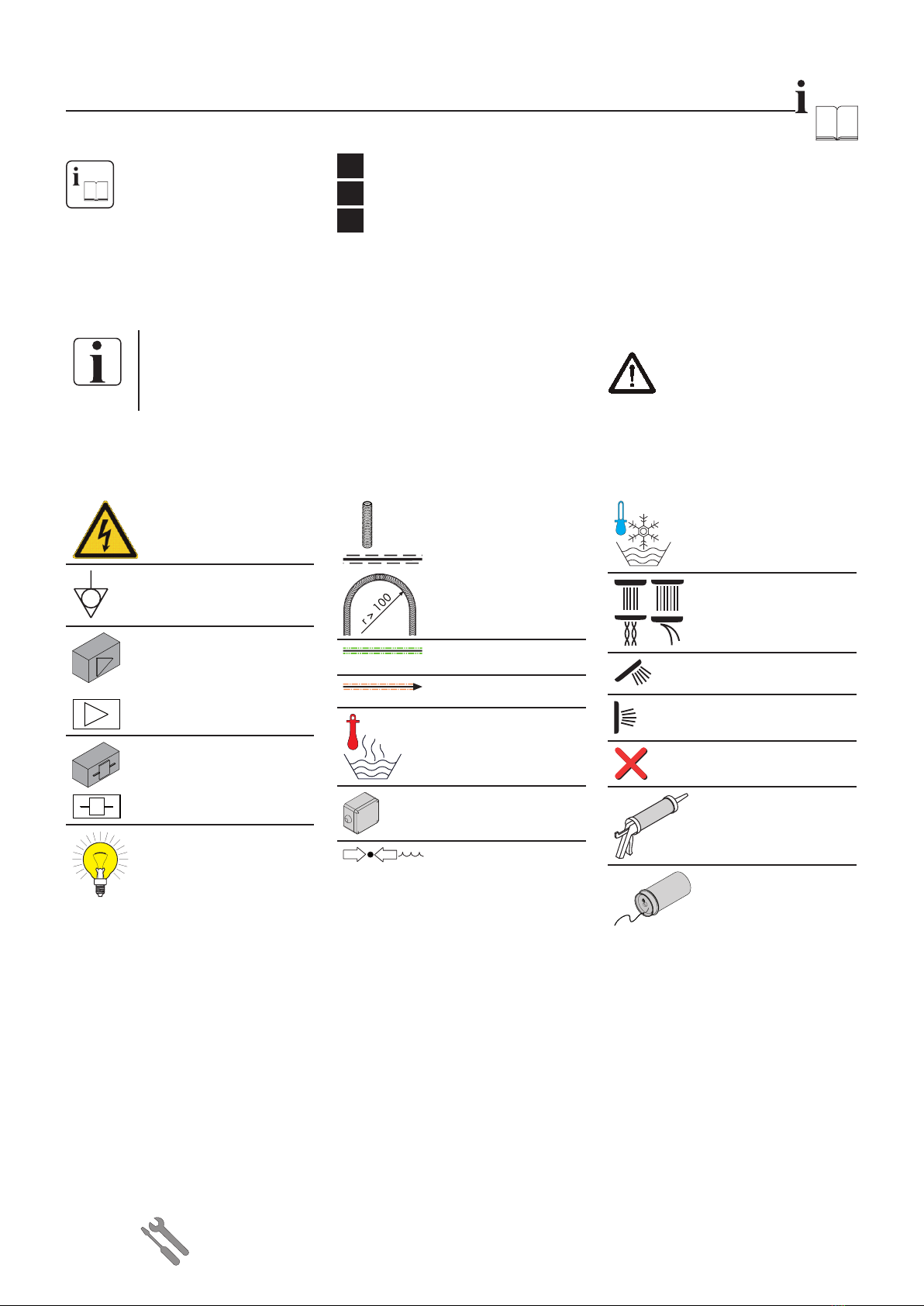

Warnung vor gefährlicher
elektrischer Spannung
Achtung!
Muss genau beachtet werden!
HINWEIS
Weist auf Informationen hin, deren
Inhalt wichtig ist und berücksichtigt
werden muss.
Elektroinstallateur
Montagewerkzeug/ Monta-
geabfolge
Maße (Seite 24)
Einbaumaße (Seite 25)
Technische Daten (Seite 2)
Installationspläne
(Seite 26-29)

3
Warnung vor gefährlicher
elektrischer Spannung
Potentialausgleich
Audio Verstärker
(nicht bei Hansgrohe erhält-
lich)
Licht-Relais-Box Artikel
27189000
(optional erhältlich)
Leuchtmittel (max. 500 Watt)
Leerrohr EN20 / EN25
Leerrohr Lautsprecher EN20
Leerrohr Leuchtmittel EN20
Wasseranschluss /
Warmwasser
Verteilerbox
max = 10 bar / 1 MPa
Wasseranschluss /
Kaltwasser
Kopfbrause
Handbrause
Seitenbrause
keinen Anschluss
Silicone
Silikon (essigsäurefrei!)
Teflonfaden /Hanf Fermit
Installationspläne von
Hansgrohe empfohlen
siehe Seite 26/27
A Kopfbrause 3-fach
B Kopfbrause 2-fach
C Kopfbrause 1-fach
Zeichenerklärung
Hinweis: Anschlußblock darf nicht eingeputzt
werden.
Im Lieferumfang enthalten, ist eine CD-Rom mit
allen Dokumentationen und Montageanleitungen.
Auf Wunsch erhalten Sie alle Anleitungen auch in
gedruckter Form.
Montage Anschlußbrücke siehe Seite 30
Montage Grundset siehe Seite 32
Audio Verstärker
Das Hansgrohe Bedienpanel liefert ein Stan-
dard Signal (L,R; Audio GND) mit Pegel 0dbu
(0,775V).
Als Ergänzung zu dem Hansgrohe RainBrain emp-
fehlen wir die Axor Starck Lautsprecher (Artikel
40874-000/40876-180) in Verbindung mit dem
Aktivverstärker A403 von DeToma (www.detoma.
com) oder das Lautsprecher- / Verstärkerset Q110
aktiv der Firma DeToma. Die Produkte der Firma
DeToma sind über den Radio- / Fernsehfachhandel
erhältlich.
Einbaumaße (Seite 25)
D = Basisinstallation
E = Komfortinstallation mit Audioverstärker und
Lichtrelais (Artikel 27189000)
Alle Maße in mm.

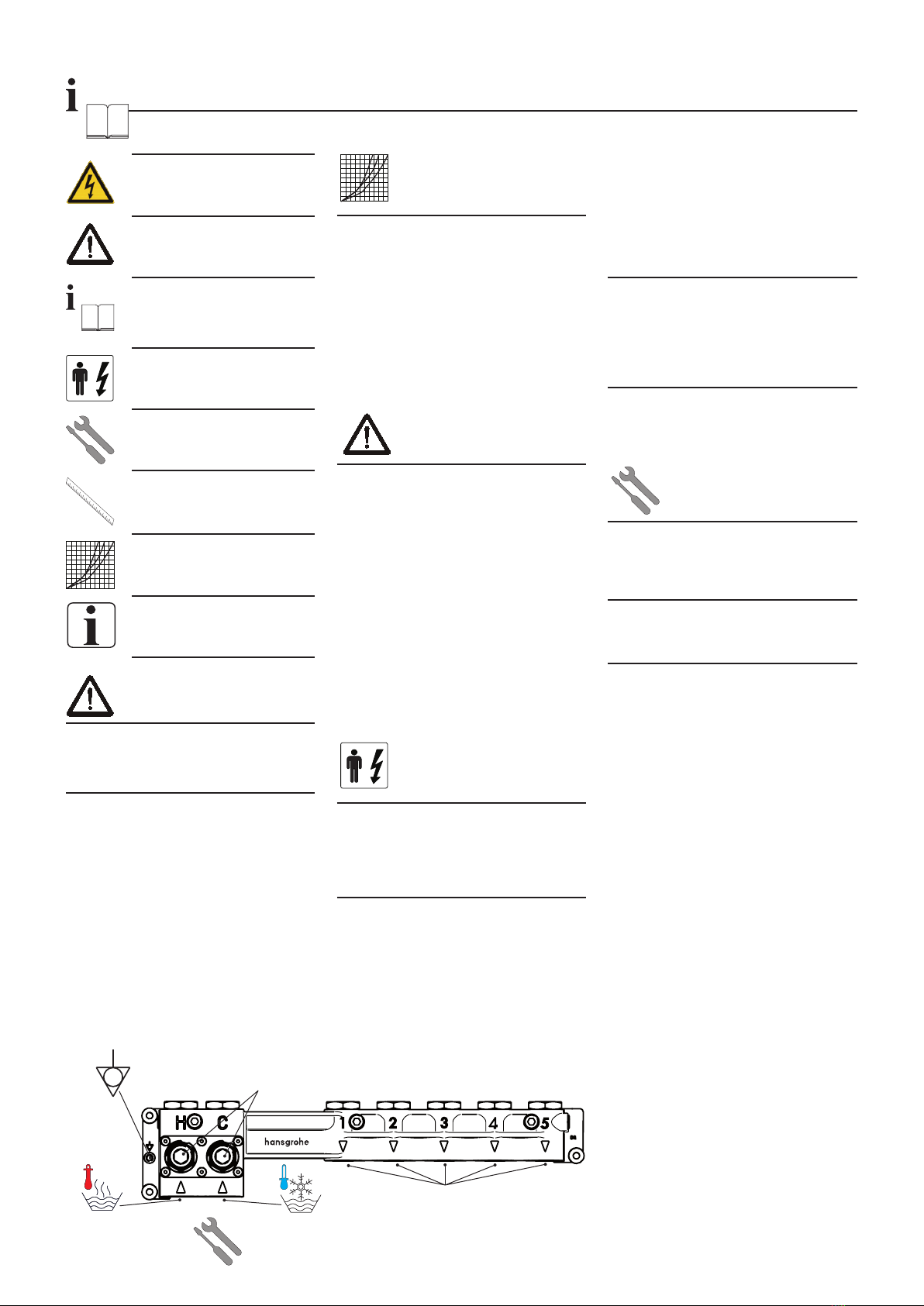

4
Pour le montage du pont de raccordement, voir la page 30
Pour le montage du set de base, voir la page 32
Remarque : lire les instructions de montage
avant l'installation. Elles contiennent des infor-
mations importantes pour l'installation fiable et
professionnelle.
Montage
Tous les travaux effectués sur RainBrain ne
doivent être faits qu'à l'état hors tension.
Tous les composants doivent rester accessibles.
Porter des vêtements de sécurité lors du
montage.
Risque d'incendie du boîtier
d'installation
Des matériaux inflammables ne doivent pas se
trouver à proximité immédiate.
La température ambiante ne doit pas excéder
50 °C.
Lors du calcul de la taille de l'accumulateur et de
l'écoulement, il faut tenir compte qu'en fonction
de la combinaison de douchettes une quantité
d'eau mélangée jusqu'à 42,5l/min pour 0,3 MPa
est nécessaire.
Monteur-électricien
Les travaux d'installation et de contrôle doivent être
faits par un électricien agréé, sous respect de VDE
0100 partie 701 et IEC 60364-7-701.
Raccord électrique
Alimentation électrique 230V/N/PE/50Hz
(3x1,5mm² longueur 0,5 m). Dans le cas de
l'installation électrique, il convient de respecter les
réglementations VDE, nationales et EVU correspon-
dantes, dans leur version en vigueur. La liaison
équipotentielle doit être fournie côté chantier
(4mm², Longueur de câble 1m).
Dispositif de protection contre le courant
de fuite
La protection doit se faire à l'aide d'un dispositif
de protection de courant de fuite (RCD / FI) avec
un courant différentiel assigné ≤ 30 mA.
Matériel de fixation
N'utiliser que du matériel de fixation approprié !
Les vis et chevilles fournies ne conviennent qu'au
béton.
Pour le rinçage, voir la page 31,
illustration 5.
Rincer l'installation complète selon DIN1988 /
EN1717.
Débit d'écoulement
Le débit d'écoulement doit être supérieur à
50 l/min.
Pour le montage du set de base écran,
voir la page 32
Illustration 8 :
Mettre le set de base écran monté sous crépi ou,
dans le cas d'une installation sur cloison, l'encastrer
dans le revêtement mural.
Illustration 9 :
Après le séchage du crépi mural, injecter de la
silicone (sans acide acétique) dans les fentes
séparant le mur et le boîtier en silicone.
Illustration 10 :
Appliquer du PCI-Lastogum ou un matériau étan-
che comparable sur le mur, conformément aux
indications du fabricant.
Blocage en
amont
Consommateurs
1 - 5
Français
Instructions de montage
Caractéristiques techniques
Pression de service: 1 MPa maxi
Pression de service
recommandée: 0,2 - 0,5 MPa
Pression d'épreuve: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Température d'eau chaude: 80° C maxi
Température d'eau chaude
recommandée: 65°C
Cotes de raccord: G ¾
Raccords: froid à droite
chaud à gauche
Débit libre à 0,3 MPa: 42,5 l/min
Remarque : le bloc de raccordement doit être
installé à l'horizontale (sigle Hansgrohe lisible).
Conduites d'alimentation à partir du bas.
Zones de mise en place des instal-
lations électriques selon VDE0100
partie 701
Pour la disposition et la pose des câbles, voir la
page 28.
Tension électrique dange-
reuse
Attention !
À respecter à la lettre !
REMARQUE
Attire l'attention sur des informations
dont le contenu est important et doit
être respecté.
Monteur-électricien
Outillage/ordre de montage
Cotes (page 24)
Cotes de montage (page 25)
Caractéristiques techniques
(page 4)
Plans d'installation
(page 26-29)

5

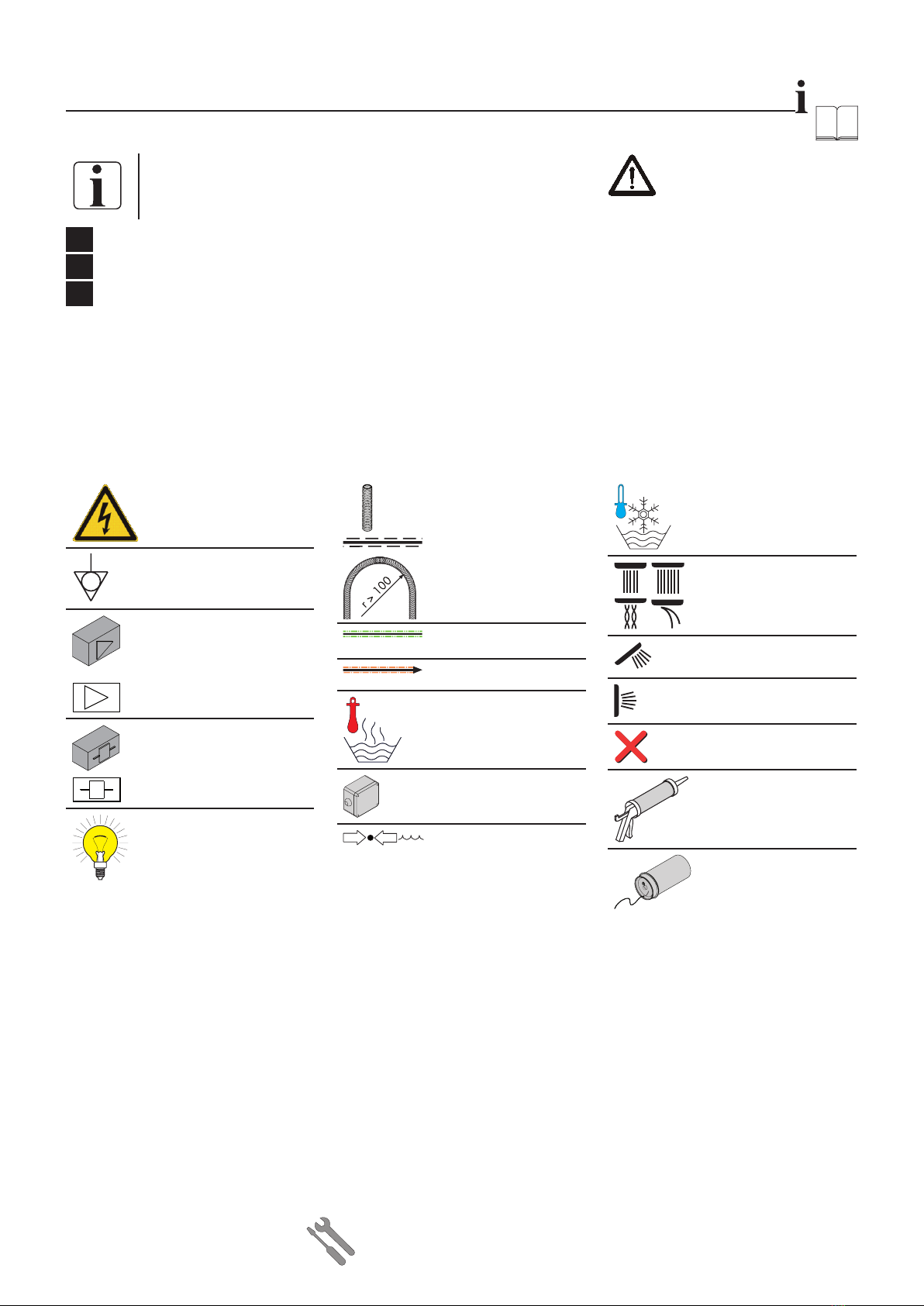

Tension électrique
dangereuse
Liaison équipotentielle
Amplificateur audio
(pas disponible chez
Hansgrohe)
Relais de lampes article
27189000
(disponible en option)
Moyen d'éclairage (500 Watt
maxi)
Gaine EN20 / EN25
Gaine vide haut-parleur
EN20
Gaine vide moyen d'éclairage
EN20
Raccord d'eau /
Eau chaude
Distributeur
max = 10 bar / 1 MPa
Raccord d'eau /
Eau froide
Douchette de tête
Douchette à main
Douchette latérale
Pas de raccord
Silicone
Silicone (sans acide acé-
tique!)
Fil téflon /chanvre Fermit
Illustration 11 :
Retourner la garniture étanche sur le boîtier en
plastique et l'enfoncer dans la colle et la silicone
La garniture étanche (F page 24) ne
doit pas être collée à chaud
Réparation
Seulement par le personnel spécialisé de
Hansgrohe ou par des personnes ou entreprises
désignées par Hansgrohe.
Pour les plans
d'installation recom-
mandés par Hansgro-
he, voir la page 26/27
A Douchette de tête triple
B Douchette de tête double
C Douchette de tête simple
Explication des pictogrammes
Remarque : le bloc de raccordement ne doit
pas être mis sous crépi.
Un cédérom, contenant toute la documentation et
les instructions de montage, fait partie intégrante
de la fourniture. Sur demande, toutes les instructions
peuvent être fournies sous forme imprimée.
Pour le montage du pont de raccordement, voir la page 30
Pour le montage du set de base, voir la page 32
Amplificateur audio
Le tableau de commande Hansgrohe envoie un
signal standard (G,D ; Audio GND) d'un niveau
de 0dbu (0,775V).
En complément au RainBrain de Hansgrohe, nous
recommandons les haut-parleurs Axor Starck
(référence 40874-000/40876-180) en liaison
avec l'amplificateur actif A403 de DeToma (www.
detoma.com) ou le kit haut-parleur/amplificateur
Q110 actif de la société DeToma. Les produits de
la société DeToma sont disponibles dans le com-
merce spécialisé en radios / télévisions.
Cotes de montage (page 25)
D = installation de base
E = installation confort avec amplificateur audio et
relais photoélectrique (article 27189000)
Toutes les cotes en mm.

6

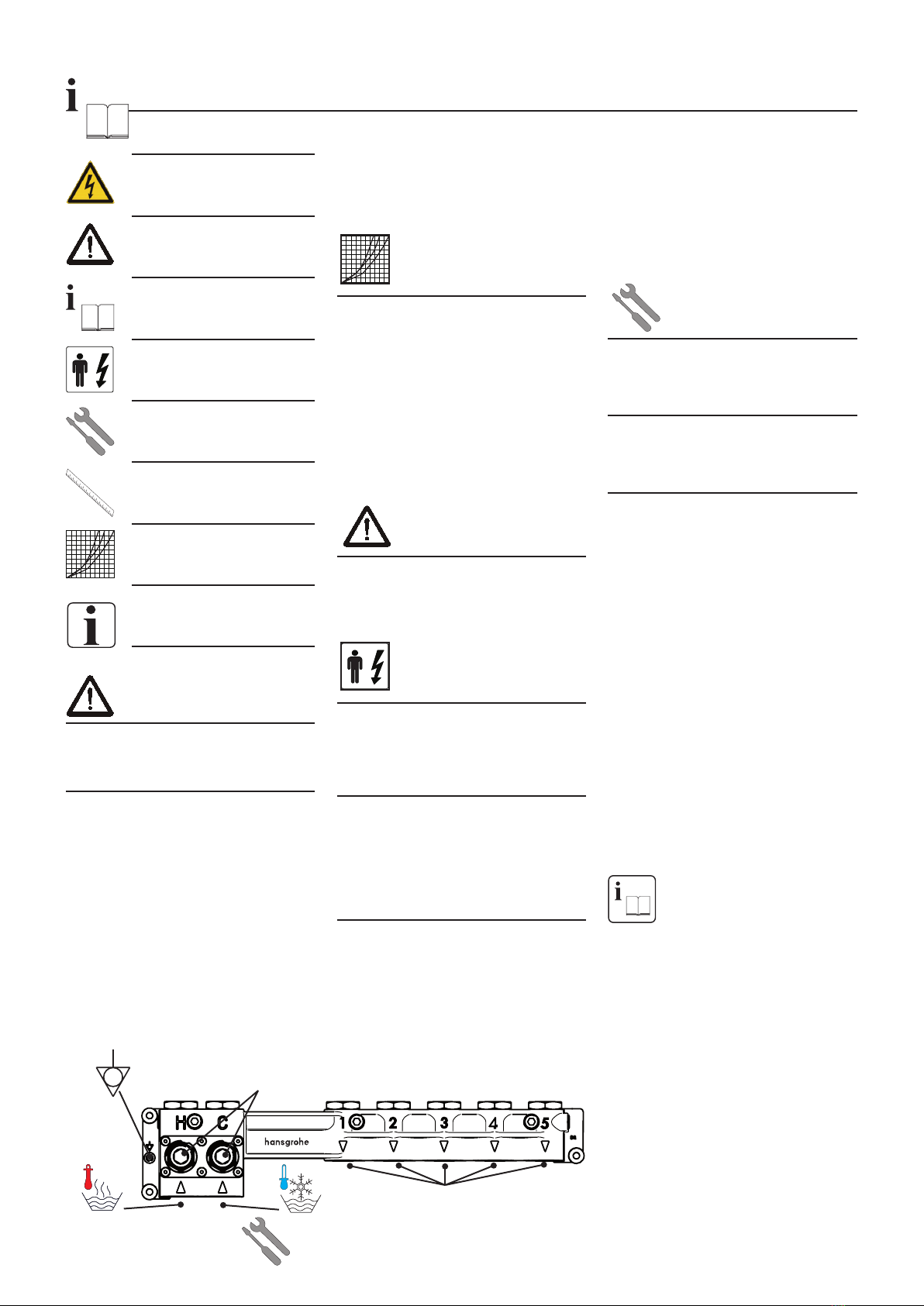

Installation of fittings jumper see page 30
Installation of basic set see page 32
Note: Read the installation instructions prior to
installation. These contain important information
for the safe and proper installation.
Installation
All work on the RainBrain may only be carried out
in a de-energized state!
All components must remain accessible.
Wear safety clothing during the installation.
Risk of fire - installation box
There must not be any flammable materials present
in the immediate vicinity.
The ambient temperature must not exceed
50 °C.
Electrical fitter
All installation and inspection works must be carried
out by an approved electrician and in accordance
with VDE 0100 Part 701 and IEC 60364-7-701.
Electrical connection
Mains supply 230V/N/PE/50Hz (3x1.5mm²
length 0.5m). For electrical installation, all appli-
cable VDE, country-specific and EVU regulations in
their respectively valid versions must be observed.
The potential equalisation must be provided by the
site (4mm², Cable length 1m).
Leakage current protection device
The fusing must be conducted via a leakage cur-
rent protection device (RCD/FI) with a measuring
differential power of 30 mA.
Fasteners
Only use the proper fasteners! The included screws
and dowels are only intended for concrete.
Rinsing see page 31, Figure 5
Rinse the entire installation as per
DIN1988 / EN1717.
Drain capacity
The drain capacity must be at least 50 l/min.
Installation of basic set display page 32:
Figure 8:
Plaster in the basic set display, or install wall cove-
ring if installed in front of wall.
Figure 9:
After the plastered wall surface has dried, spray
the seam between the wall and the plastic casingn
with silicone (free of acetic acid!).
Figure 10:
Coat the wall with PCI-Lastogum or a compa-
rable sealing compound as instructed by the
manufacturer.
Figure 11:
Place the sealing collar over the plastic casing and
press it into the glue and the silicone.
The sealing collar (F page 24) must
not be hot-glued.
Repair
Only by Hansgrohe trained personnel or persons
or companies appointed by Hansgrohe.
Prelock
Consumers 1 - 5
English
Specifications
Specifications
Operating pressure: max. 1 MPa
Recommended operating
pressure:0.2 - 0.5 MPa
Test pressure: 1.6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temperature: 65° C
Fitting dimensions: G ¾
Fittings: cold on the right
warm on the left
Rate of flow by 0,3 MPa: 42,5 l/min
Note: The terminal block must be installed
horizontally (Hansgrohe scribe must be legible).
Supply lines from below.
Routing zones of electrical sys-
tems as per VDE0100 Part 701
Layout and cable routing, see page 28
When calculating the accumulator size and the
drain, you must consider that up to 42,5 litres/min
may be required for 0.4 MPa mixing water - depen-
ding on which showers will be combined.
Warning
hazardous electrical voltage
Attention!
Must be adhered to!
NOTE
Indicates information, whose content
is important and must be observed.
Electrical fitter
Installation tool/installation
sequence
Dimensions (Page 24)
Installation dimensions
(Page 25)
Specifications (Page 6)
Installation diagrams
(Page 26-29)

7
Warning - hazardous electrical
voltage
Potential equalisation
Audio amplifier
(not available from Hansgro-
he)
Light Relay box, part no.
27189000
(available as an option)
Illuminant (max. 500 Watt)
Empty conduit EN20 /
EN25
Empty conduit for speakers
EN20
Empty conduit for illuminant
EN20
Water connection /
warm water
Junction box
max = 10 bar / 1 MPa
Water connection /
cold water
Head shower
Hand shower
Side shower
no connection
Silicone
Silicone (free of acetic acid!)
Teflon tape/hemp Fermit
Installation diagrams
by Hansgrohe
recommended - see
page 26/27
A Head shower 3-fold
B Head shower 2-fold
C Head shower 1-fold
Explanation of symbols
Note: The terminal block must not be plastered
in.
The delivery scope includes a CD-ROM with all of
the documentation as well as installation instruc-
tions. You can obtain printouts of all instructions in
writing upon request.
Installation of fittings jumper see page 30
Installation of basic set see page 32
Audio amplifier
The Hansgrohe operating panel sends out a
standard signal (L,R; Audio GND) with level 0dbu
(0,775 V).
As a supplement for the HansGrohe Rainbrain,
we recommend Axor Starck speakers (part no.
40874-000/40876-180) in connection with the
active amplifier A403 by DeToma (www.detoma.
com) or the speaker/amplifier kit Q110 aktiv made
by DeToma. DeToma products can be purchased
from radio/TV dealerships.
Installation dimensions (Page 25)
D = Basic installation
E = Comfort installation with audio amplifier and
light relay (part no. 27189000)
All dimensions in mm.

8
Per il montaggio del ponte di collegamento vedi Pagina 30
Per il montaggio del kit di base vedi Pagina 32
Indicazione: Leggere le istruzioni di montaggio
prima di eseguire l'installazione. Queste contengo-
no informazioni importanti per una installazione
sicura e a regola d'arte.
Montaggio
Tutti i lavori che si eseguono sul RainBrain vanno
fatti solo nello stato senza tensione.
Tutti i componenti devono rimanere accessibili.
Durante il montaggio indossare indumenti di
sicurezza.
Pericolo d'incendio del box di installa-
zione
Nella diretta vicinanza non devono trovarsi mate-
riali facilmente infiammabili.
La temperatura dell'ambiente non deve essere
superiore a 50 °C.
Al calcolo della grandezza di accumulo e dello
scarico va preso in considerazione che, a secondo
delle docce che vengono combinate, si necessitano
fino a 42,5l/min di acqua miscelata con pressione
di 0,3 MPa.
Installatore elettricista
I lavori di installazione e di prova vanno eseguiti
da un installatore elettricista, sotto considerazione
delle prescrizioni VDE 0100 Parte 701 e IEC
60364-7-701.
Allacciamento elettrico
Alimentazione di corrente 230V/N/PE/
50Hz (3x1,5mm², lunghezza 0,5m). Durante
l'installazione elettrica vanno osservate le pre-
scrizioni VDE, nazionali e CEI nella loro rispettiva
stesura vigente. La compensazione di potenziale
va garantito da parte del cliente (4mm², Lunghezza
cavo 1m).
Dispositivo di protezione per correnti di
guasto
La sicurezza va garantita per mezzo di un disposi-
tivo di protezione per correnti di guasto
(RCD / FI) con una corrente differenziale misurata
= 30 mA.
Materiale di fissaggio
Utilizzare solo del materiale idoneo di fissaggio!
Le viti e i tasselli allegati sono adatti solo per
calcestruzzo.
Per il risciacquo vedi Pagina 31, Illustra-
zione 5
Risciacquare (spurgare) la completa installazione
secondo la norma DIN1988 / EN1717.
Portata di scarico
La portata di scarico deve essere maggiore di
50 l/min.
Prearresto
Utenze 1 - 5
Italiano
Informazioni tecniche
Dati tecnici
Pressione d'esercizio: max. 1 MPa
Pressione d'esercizio consigliato: 0,2 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura acqua calda: max. 80 °C
Temperatura acqua calda consigliata: 65 °C
Quote dei raccordi: G ¾
Raccordi: freddo a destra
caldo a sinistra
Portata a 0,3 MPa: 42,5 l/min
Indicazione: Il blocco di collegamento va
installato in orizzontale (dicitura Hansgrohe leg-
gibile). Le condotte di mandata dal basso.
Montaggio kit di base del display
Pagina 32:
Illustrazione 8:
Mettere sotto intonaco il kit di base montato del
display e/o con installazione sulla parete rivestire
con sistema di pannellatura a parete.
Illustrazione 9:
A parete bene asciutta, sigillare con silicone (esente
da acido acetico!) il punto di congiunzione tra
la parete e la scatola in materiale plastico della
valvola sotto intonaco.
Illustrazione 10:
Applicare sulla parete del PCI-Lastogum oppure
un sigillante comparabile, secondo le indicazioni
del produttore.
Illustrazione 11:
Avvolgere il manicotto di tenuta sopra la scatola di
plastica e premere nella colla e silicone
Zone di posa di impianti elettrici
secondo VDE0100 Parte 701
Per disposizione e posa cavi vedi Pagina 28
Avvertimento da tensione
elettrica pericolosa
Attenzione!
Deve essere attentamente osser-
vato!
INDICAZIONE
Rimanda a informazioni delle quali
il loro contenuto è importante e che
deve essere considerato.
Installatore elettricista
Attrezzi di montaggio /
successione di montaggio
Quote (Pagina 24)
Quote di montaggio
(Pagina 25)
Dati tecnici (Pagina 8)
Schemi di installazione
(Pagina 26-29)

9
Avvertimento da tensione
elettrica pericolosa
Collegamento equipotenziale
Amplificatore audio
(non disponibili presso la
Hansgrohe)
Relè luce codice 27189000
(disponibile in opzione)
Lampada (max. 500 Watt)
Tubo vuoto EN20 / EN25
Tubo vuoto per altoparlanti
EN20
Tubo vuoto per lampada
EN20
Allacciamento acqua /
acqua calda
Scatola distributrice
max = 10 bar / 1 MPa
Allacciamento acqua /
acqua fredda
Doccia di testa
Doccia manuale
Doccia laterale
nessun attacco
Silicone
Silicone (privo di acido ace-
tico!)
Filo di teflon / canapa Fermit
A Doccia di testa tripla
B Doccia di testa doppia
C Doccia di testa semplice
Spiegazione segni/simboli
Indicazione: Il blocco di collegamento
non va messo sotto intonaco.
Per il montaggio del ponte di collegamento vedi Pagina 28
Per il montaggio del kit di base vedi Pagina 30
Amplificatore audio
Il pannello di comando Hansgrohe fornisce
un segnale (L,R; audio GND) con livello 0dbu
(0,775V).
Come complemento al RainBrain Hansgrohe rac-
comandiamo gli altoparlanti Axor Starck (codice
40874-000/40876-180) in collegamento con
l'amplificatore attivo A403 della DeToma (www.
detoma.com) oppure il kit altoparlanti/amplifica-
tore Q110 attivo della ditta DeToma. I prodotti del-
la ditta DeToma sono disponibili presso i rivenditori
specializzati per radio e televisori.
Quote di montaggio (Pagina 25)
D = installazione base
E = installazione confort con amplificatore audio
e relè luminosi (codice 27189000)
Tutte le quote in mm.
Il manicotto di tenuta (F pagina 24)
non deve essere incollato a caldo
Riparazione
Solo da parte del personale specializzato della
Hansgrohe oppure ditte o personale consigliato
dalla Hansgrohe.
Per gli schemi di in-
stallazione consigliati
da Hansgrohe vedi
Pagina 26/27
Nel volume di fornitura è compreso un CD-Rom
con tutta la documentazione e le istruzioni di
montaggio. Su richiesta ricevete tutte le istruzioni
anche stampate in forma cartacea.

10
El montaje del puente de conexión se describe en la página 30
El montaje del juego base se describe en la página 32
Nota: Antes del montaje, lea atentamente el
manual de instrucciones para el montaje que
incluye información importante para asegurar el
funcionamiento seguro y fiable del producto.
Montaje
Antes de efectuar los trabajos necesarios, es
imprescindible desconectar la alimentación de
tensión del RainBrain.
Asegúrese de que todos los componentes estén
accesibles.
Uso obligatorio de equipamiento de protección
personal.
Peligro de inflamarse la caja de instala-
ción
Prohibido guardar material inflamable cerca de
la caja de instalación.
La temperatura ambiente no debe superar nunca
50 °C.
El tamaño del acumulador y del desagüe se de-
terminará a partir de la combinación de surtidores
de ducha en el caso concreto y para un máximo
de 42,5l de agua total por minuto, aplicando una
presión de 0,3 MPa.
Electricista
Todas las tareas de montaje y prueba serán reali-
zadas por un electricista cualificado y tendiendo
en cuenta las normas VDE 0100, parte 701, e IEC
60364-7-701.
Conexiones eléctricas
Suministro eléctrico: 230V/N/PE/50Hz
(3x1,5mm², longitud 0,5m). Las conexiones elé-
ctricas cumplirán las normas y reglamentaciones
específicas del país de que se trate. La protección
equipotencial se realizará en el lado del edificio
(4mm², Longitud del cable 1m).
Protección contra corriente de falta a
tierra
La protección consistirá en un elemento RCD / FI con
una corriente nominal diferencial de ≤ 30 mA.
Material de fijación
Utilizar únicamente material de fijación adecuado.
Los tornillos y espigas suministradas únicamente
se pueden utilizar para la fijación en estructuras
de hormigón.
Lavado, ver página 31, figura 5
Lavar la instalación completa, siguiendo las instruc-
ciones DIN1988 / EN1717.
Capacidad de desagüe
Se requiere una mínima capacidad de desagüe
de 50 l/minuto.
Montaje del juego base del display,
página 32:
Figura 8:
Encluir el juego base del display montado, o
bien montar el revestimiento para paredes dis-
tanciadas.
Figura 9:
Una vez secado el lugar de montaje, sellar la
ranura entre la pared y la caja de plástico con
silicona libre de ácido acético.
Figura 10:
Aplicar PCI-Lastogum u otro material de sellado
semejante en la pared, siguiendo las instrucciones
del fabricante.
Figura 11:
Colocar la tira impermeabilizante sobre la caja de
plástico y hundirla en el pegante y la silicona.
Válvula de cierre
Consumidores
1 - 5
Español
Información técnica
Datos técnicos
Presión de funcionamiento: máx. 1 MPa
Presión de funcionamiento
recomendada: 0,2 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: máx. 80° C
Temperatura recomendada del
agua caliente: 65° C
Medidas de conexión: G ¾
Conexiones: frío lado derecho
caliente lado izquierdo
Caudal con 0,3 MPa 42,5 l/min
Nota: El bloque de conexiones se montará en
posición horizontal, de manera que se podrá ver
la denominación del fabricante "hansgrohe". Los
conductos de alimentación se harán entrar por la
parte inferior.
Áreas de instalación de sistemas
eléctricos según VDE0100, parte
701
Disposición y cableado, ver página 28
Tensión peligrosa
¡Atención!
Identifica las instrucciones que se
respetarán obligatoriamente.
Nota:
Identifica información importante
para el correcto funcionamiento.
Electricista
Herramienta/orden de tareas
de montaje
Dimensiones (página 24)
Medidas de montaje
(página 25)
Datos técnicos (página 10)
Dibujos de instalación
(página 26-29)

11
Tensión peligrosa
Protección equipotencial
Audio-aplificadors
(no forma parte de la gama de
productos de Hansgrohe)
Relé de iluminación, referencia
27189000
(opción)
Lámparas (como máximo,
500 vatios)
Tubo vacío EN20 / EN25
Tubo vacío altavoces EN20
Tubo vacío lámpara EN20
Conexión de agua /
agua caliente
Caja de distribución
max = 10 bar / 1 MPa
Conexión de agua/
agua fría
Surtidor de ducha de rociado
Surtidor de ducha de mano
Surtidores laterales
sin conexión
Silicona
Silicona (sin ácido acético)
Hilo de teflón /cáñamo Fer-
mit
No pegar nunca la tira (F página 24)
impermeabilizante en caliente.
Reparación
A ejectuar únicamente por personal especializado
de Hansgrohe o personas y empresas designadas
por Hansgrohe.
Esquemas de mon-
taje recomendadas
por Hansgrohe, ver
página 26/27
A Triple surtidor de ducha de rociado
B Doble surtidor de ducha de rociado
C Surtidor de ducha de rociado
Simbología
Nota: No encluir nunca el bloque de
conexiones.
El montaje del puente de conexión se describe en la página 30
El montaje del juego base se describe en la página 32
Audio-aplificador
El panel de control de Hansgrohe transmite una
señal estándar de (izq., der., Audio GND) con un
nivel de 0dbu (0,775V).
Se recomienda combinar el Hansgrohe RainBrain
con altavoces marca Axor Starck (referencia
40874-000/40876-180) y un amplificador activo
A403 marca DeToma (www.detoma.com), o bien
con un juego de altavoces/amplificador Q110 de
DeToma. Los productos de la empresa DeToma se
pueden adquirir en tiendas especializadas.
Medidas de montaje (página 25)
D = Montaje base
E = Montaje comfort con amplificador y relé de
iluminación (referencia 27189000)
Todas las medidas en mm.

12
Montage aansluitbrug zie pagina 30
Montage basisset zie pagina 32
AANWIJZING Gelieve vóór de installatie de
montagehandleiding te lezen. Die bevat belangrijke
informatie in verband met de veilige en vakkundige
installatie.
Montage
Alle werkzaamheden aan de RainBrain mogen
enkel uitgevoerd worden in de spanningsvrije
toestand.
Alle componenten moeten toegankelijk blijven.
Gelieve bij de montage veiligheidskledij te
dragen.
Brandgevaar installatiebox
In de onmiddellijke nabijheid mogen zich geen
licht ontvlambare materialen bevinden.
De omgevingstemperatuur mag niet hoger zijn
dan 50 °C.
Bij de berekening van de grootte van het reservoir
en de afvoer moet rekening gehouden worden met
het feit dat - afhankelijk van de sproeiers - tot
42,5 l/min bij 0,3 MPa mengwater benodigd
wordt.
Elektromonteur
De installatie- en controlewerkzaamheden moeten
uitgevoerd worden door een erkende elektricien
die rekening houdt met VDE 0100 Deel 701 en
IEC 60364-7-701.
Elektrische aansluiting
Stroomvoorziening 230V/N/PE/50Hz (3x1,5mm²
lengte 0,5m). Bij de elektrische installatie moeten
de overeenkomstige VDE-, nationale en EVU-voor-
schriften telkens in de geldige versie nageleefd
worden. Potentiaalvereffening moet in het gebouw
voorzien worden (4mm², Kabellengte 1m).
Aardlekschakelaar
De beveiliging moet gebeuren via een aard-
lekschakelaar (RCD / FI) met een toegekende
verschilstroom ≤ 30 mA.
Bevestigingsmateriaal
Er mag enkel gebruik gemaakt worden van geschikt
bevestigingsmateriaal! De meegeleverde schroe-
ven en pluggen zijn enkel gechikt voor beton.
Spoelen zie pagina 31, afbeelding 5
Complete installatie spoelen conform
DIN1988 / EN1717.
Afvoercapaciteit
De afvoercapaciteit moet hoger zijn dan
50 l/min.
Montage basisset display pagina 32:
Afbeelding 8:
Ingebouwde basisset display inbouwen resp. bij
een voorwandinstallatie met een wandbekledings-
systeem beplanken.
Afbeelding 9:
Na het uitdrogen van het bepleisterde wandopperv-
lak de naad tussen de wand en de kunststof behui-
zing met silicone (zonder azijnzuur!) opvullen.
Afbeelding 10:
PCI-Lastogum of een vergelijkbaar afdichtingsmid-
del volgens de indicaties van de fabrikant op de
wand aanbrengen.
Afbeelding 11:
Afdichtingsmanchet over de kunststof behuizing
schuiven en in de lijm en de silicone duwen
Voorafsluiter
Verbruiker 1 - 5
Nederlands
Technische informatie
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,2 - 0,5 MPa
Beproevingsdruk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heetwatertemperatuur: max. 80° C
Aanbevolen heetwatertemperatuur: 65° C
Aansluitmaten: G ¾
Aansluitingen: koud rechts
warm links
Vrije doorstroom bij 0,3 MPa: 42,5 l/min
AANWIJZING Het aansluitblok moet
horizontaal geïnstalleerd worden (opschrift
Hansgrohe leesbaar). Toevoerleiding onderaan.
Installatiezones elektrische instal-
laties conform VDE0100 deel 701
Rangschikking en kabeltraject zie pagina 28
Waarschuwing voor gevaar-
lijke elektrische spanning
Opgelet!
Moet strikt in acht genomen wor-
den!
AANWIJZING
Wijst op informatie waarvan de
inhoud belangrijk is en in acht moet
worden genomen.
Elektromonteur
Montagegereedschap / mon-
tagevolgorde
Maten (pagina 24)
Inbouwmaten (pagina 25)
Technische gegevens
(pagina 12)
Installatieschema's
(pagina 26-29)

13
Waarschuwing voor gevaar-
lijke elektrische spanning
Potentiaalvereffening
Audio versterker
(niet verkrijgbaar bij Hans-
grohe)
Lichtrelais-box
artikel 27189000
(optioneel verkrijgbaar)
Verlichtingsmiddel (max. 500
Watt)
Installatiebuis EN20 /
EN25
Installatiebuis luidspreker
EN20
Installatiebuis luidspreker
EN20
Wateraansluiting /
warm water
Verdelerbox
max = 10 bar / 1 MPa
Wateraansluiting /
koud water
Hoofdsproeier
Handsproeier
Zijsproeier
Geen aansluiting
Silicone
Silicone (zonder azijnzuur!)
Teflon draad / hennep fer-
miet
Installatieschema's
door Hansgrohe aan-
bevolen zie
pagina 26/27
A Hoofdsproeier 3-voudig
B Hoofdsproeier 2-voudig
C Hoofdsproeier 1-voudig
Symboolverklaring
AANWIJZING Aansluitblok mag niet inge-
bouwd worden.
Montage aansluitbrug zie pagina 30
Montage basisset zie pagina 32
Audio versterker
Het bedieningspaneel van Hansgrohe levert een
standaard signaal (L,R; Audio GND) met niveau
0 dbu (0,775V).
Als aanvulling van de Hansgrohe RainBrain
bevelen wij de Axor Starck luidsprekers (artikel
40874-000/40876-180) aan in combinatie met
de actieve versterker A403 van DeToma (www.
detoma.com) of de luidspreker- / versterkerset
Q110 actief van de firma DeToma. De producten
van de firma DeToma zijn verkrijgbaar via de
radio- / tv-vakhandel.
Inbouwmaten (pagina 25)
D = Basisinstallatie
E = Comfortinstallatie met audio versterker en
lichtrelais (artikel 27189000)
Alle maten in mm.
De afdichtingsmanchet (F pagina 24)
mag niet heet gelijmd worden
Herstelling
Enkel door vakpersoneel van Hansgrohe of door
Hansgrohe aangeduide personen of firma's.

14
Montaż przejściówki patrz strona 30
Montaż zestawu podstawowego patrz strona 32
Wskazówka: Przed instalacją należy przeczytać
instrukcję montażową. Zawiera ona ważne
informacje na temat bezpiecznej i fachowej
instalacji.
Montaż
Wszelkie prace przy RainBrain mogą być przepro-
wadzane jedynie w stanie beznapięciowym.
Wszystkie komponenty muszą być dostępne.
Przy montażu należy nosić odzież ochronną.
Zagrożenie pożarowe - skrzynka in-
stalacyjna
W pobliżu nie może być żadnych łatwopalnych
materiałów.
Temperatura otoczenia nie może przekraczać
50°C.
Przy kalkulacji wielkości zbiornika i całego procesu,
należy uwzględnić, iż w zależności od używanych
pryszniców, potrzeba maks. 42,5 l/min przy
0,3 MPa wody zmieszanej.
Elektroinstalator
Prace instalacyjne i kontrolne muszą być wy-
konane przez certyfikowanego elektryka, z
uwzględnieniem normy VDE 0100 cz. 701 i IEC
60364-7-701.
Przyłącze elektryczne
Zasilanie 230 V/N/PE/50 Hz (3x1,5 mm²
dług. 0,5 m). Przy instalacji elektrycznej należy
uwzględnić obowiązujące przepisy krajowe w ich
aktualnym brzmieniu. O wyrównanie potencjałów
musi zadbać klient (4mm², Długość kabla 1m).
Wyłącznik ochronny prądowy
Zabezpieczenie musi mieć miejsce przy użyciu
wyłącznika różnicowo-prądowego (RCD) z
prądem różnicowym ≤ 30 mA.
Materiał mocujący
Używany może być tylko odpowiedni materiał
mocujący! Dołączone śruby i kołki rozporowe
przeznaczone są jedynie do betonu.
Płukanie, patrz strona 31, rysunek 5
Całą instalację spłukać zgodnie z normą
DIN1988 / EN1717.
Wydajność odpływu
Wydajność odpływu musi wynosić ponad
50 l/min.
Montaż zestawu podstawowego Display
Strona 32:
Rysunek 8:
Zatynkować wbudowany zestaw podstawowy
Display wzgl. w przypadku instalacji naściennej
pokryć go przy użyciu systemu pokrycia
ściennego.
Rysunek 9:
Po wyschnięciu otynkowanej powierzchni ściany,
uszczelnić silikonem (bez kwasu octowego!)
powierzchnię złącza między ścianą a obudową
z tworzywa sztucznego.
Rysunek 10:
Nanieść na ścianę PCI-Lastogum lub porówny-
walny materiał uszczelniający zgodnie z danymi
producenta.
Rysunek 11:
Przełożyć manszetę uszczelniającą przez
obudowę z tworzywa sztucznego i wcisnąć do
kleju i silikonu.
Oddzielacz
wstępny
Odbiorniki 1 - 5
Polski
Informacje techniczne
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,2 - 0,5 MPa
Ciśnienie kontrolne: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura gorącej wody: maks. 80°C
Zalecana temperatura gorącej wody: 65°C
Wymiary przyłączeniowe: G ¾
Przyłącza: zimne po prawej
ciepłe po lewej
Swobodny przepływ przy 0,3 MPa: 42,5 l/min
Wskazówka: Blok przyłączeniowy musi być
zainstalowany poziomo (z czytelnym napisem
Hansgrohe). Przewody doprowadzające od
dołu.
Strefy ułożenia instalacji elektry-
cznych zgodne z VDE0100
część 701
Układ i ułożenie kabli, patrz strona 28
Ostrzeżenie przed niebez-
piecznym napięciem elektry-
cznym
Uwaga!
Należy dokładnie przestrzegać
niniejszych wskazówek!
WSKAZÓWKA
Wskazuje na informacje, których
treść jest ważna i które należy
uwzględnić.
Elektroinstalator
Narzędzie montażowe/
kolejność montażu
Wymiary (strona 24)
Wymiary montażowe
(strona 25)
Dane techniczne (strona 14)
Plany instalacji
(strona 26-29)

15
Ostrzeżenie przed niebez-
piecznym napięciem elektry-
cznym
Wyrównanie potencjałów
Wzmacniacza audio
(niedostępny w firmie
Hansgrohe)
Przekaźnik świetlny
artykuł 27189000
(dostępna opcjonalnie)
Żarówka (maks. 500 W)
Rurka kablowa EN20 /
EN25
Rurka kablowa głośnika
EN20
Rurka kablowa lampy
EN20
Przyłącze wody /
ciepła woda
Skrzynka rozdzielacza
max = 10 bar / 1 MPa
Przyłącze wody /
zimna woda
Prysznic sufitowy
Prysznic ręczny
Prysznic boczny
Brak przyłącza
Silikon
Silikon (bez kwasu
octowego!)
Teflon /konopie, fermit
Plany instalacji zale-
cane przez Hansgrohe
patrz strona 26/27
A Prysznic sufitowy potrójny
B Prysznic sufitowy podwójny
C Prysznic sufitowy pojedynczy
Objaśnienie znaków
Wskazówka: Bloku przyłączeniowego nie
można zatynkować.
Montaż przejściówki patrz strona 30
Montaż zestawu podstawowego patrz strona 32
Wzmacniacza audio
Panel obsługi Hansgrohe emituje standardowy
sygnał (L,R; Audio GND) o poziomie 0 dBu
(0,775 V).
Jako uzupełnienie do Hansgrohe RainBrain
zalecamy użycie głośnika Axor Starck (artykuł
40874-000/40876-180) w połączeniu ze
wzmacniaczem aktywnym A403 firmy DeToma
(www.detoma.com) albo zestaw głośnikowy /
wzmacniający Q110 aktiv firmy DeToma. Produkty
firmy DeToma dostępne są w sprzedaży radiowej
/ telewizyjnej.
Wymiary montażowe (strona 25)
D = Instalacja podstawowa
E = Instalacja komfortowa ze wzmacniaczem audio
i przekaźnikiem świetlnym (artykuł 27189000)
Wszystkie wymiary w mm.
Manszety uszczelniającej
(F strona 24) nie można zaklejać na gorąco
Naprawa
Tylko przez personel specjalistyczny firmy Hans-
grohe wzgl. przez osoby lub firmy wskazane
przez Hansgrohe.

16
连接桥架的安装见第30页
基本套件的安装见第32页
提示：安装前阅读安装说明书。说明书注有
重要的安全又正确的安装信息。
安装
只允许在断电状态下操作 Rain Brain （多功
能淋浴控制系统）。
所有组件必须保持可供使用。
安装时穿上安全服。
设备安装盒有燃烧危险
不得在其旁边置放易燃材料。
环境温度不得超过 50 °C 。
电气安装
只允许批准的电气专业人员根据 VDE 0100
第 701 部分和 IEC 60364-7-701 进行安装
检测作业。
接电
电源 230V/N/PE/50Hz (3x1.5mm² 长度
0.5m)。进行电气安装时，应遵守届时有效
的相应 VDE、国家和 EVU 规程。电位均衡
由客户现场配置 (4mm², 电线长度 1m)。
故障电流保护装置
通过设计差动电流 ≤ 30 mA 的故障电流保护
装置 (RCD / FI) 进行保护。
紧固件
只允许使用适当的紧固件！附带的螺钉和销
钉仅适用于水泥。
冲洗 见第31页，插图5
按照 DIN1988 / EN1717 冲洗全套设备。
出水效率
出水效率每分钟大于 50 升。
基本套件的安装见第32页：
插图 8：
用灰浆埋住安装的基本套件，如果采用面板
安装方式铺上镶板。
插图 9：
抹灰的墙表面干燥后，在墙壁与塑料壳之间
的接缝处喷上硅酮（不含醋酸）。
插图 10：
按照生产厂说明在墙上涂上 PCI-Lastogum
（防水柔性保护涂层）或可比的密封材
料。
插图 11：
把密封片盖在塑料壳上，挤入粘结剂和硅
酮。
绝不要热粘密封片。
维修
只允许汉斯格雅公司专业人员或者汉斯格雅
公司指定人员或公司进行安装。
预闭锁件
用水装置 1 - 5
中文
技术信息
技术参数
工作压力： 最大 1 MPa
建议工作压力： 0.2 - 0.5 MPa
检测压力： 1.6 MPa
(1 MPa = 10 bar = 147 PSI)
热水温度： 最大 80° C
建议热水温度： 65° C
连接尺寸： G ¾
接口： 右冷
左热
0,3 MPa 时的流速： 42,5 升/分钟
提示：接线盒应垂直安装（Hansgrohe 字体
清晰可读） 。下面馈线。
电气装置安装区根据VDE0100 第
701部分
布置和布线 见第28页
计算储水量和出水量时应注意，根据花洒
组合情况混合水为 0.3 MPa 时每分钟需要
42,5升。
危险电压警告
注意事项：
应严格遵守！
提示
指明信息内容很重要，应予以
注意。
电气安装
安装工具 / 安装顺序
尺寸（第24页）
安装尺寸（第 25 页）
技术参数（第16页）
安装图（第26-29页）

17
危险电压警告
电位均衡
音频放大器
（Hansgrohe 公司不提
供）
光继电器 产品号 b
27189000
（提供选配件）
灯（最大 500 W）
管道 EN20 / EN25
扬声器 EN20 用管道
灯 EN20 用管道
水接口 /
热水
分配盒
max = 10 bar / 1 MPa
水接口 /
冷水
头顶花洒
手持花洒
体位花洒
无接口
硅酮
硅酮（无醋酸）
聚四氟乙烯密封带 / 大麻
密封材料
Hansgrohe 推荐的安装
图见第26/27页
A头顶花洒 3个
B头顶花洒 2个
C头顶花洒 1个
标记说明
提示：接线板不得被灰埋住。
连接桥架的安装见第30页
基本套件的安装见第32页
音频放大器
Hansgrohe 操作面板发送标准信号（L,R; 音
频 GND）带有电平 0dbu (0.775V)。
作为对 Hansgrohe RainBrain (多功能淋浴
控制系统）的补充，建议采用 Axor Starck
扬声器（产品号 40874-000/40876-180）
和 DeToma ( www. detoma.com) 公司的有
源放大器或 DeToma 公司的扬声放大组合器
Q110。 通过收音机/电视专业经销商可购得
DeToma 公司的产品。
安装尺寸（第25页）
D =基本安装
E = 带有音频放大器和光控继电器的舒适设
备（产品号 27189000）
所有尺寸均采用 mm。

18
Предупреждение: опасное
электрическое напряжение
Внимание!
Необходимо точное соблюдение
инструкций!
УКАЗАНИЕ
Сопровождает сведения,
содержимое которых
является важным и подлежит
соблюдению.
Электромонтер
Инструмент для монтажа/
последовательность
монтажа
Размеры (страница 24)
Установочные размеры
(страница 25)
Технические
характеристики
(страница 18)
Планы установки
(страница 26-29)
Монтаж перемычки: см. страницу 30
Монтаж базового комплекта: см. страницу 32
Указание: Перед установкой прочтите
инструкцию по монтажу. Она содержит важные
сведения, необходимые для безопасной и
правильной установки.
Монтаж
Все работы с устройством RainBrain
разрешается проводить только после отключения
напряжения.
Все компоненты должны оставаться
доступными.
При монтаже используйте защитную одежду.
Опасность возгорания установочного
блока
В непосредственной близости не должны
находиться легковоспламеняющиеся
предметы.
Температура окружающей среды не должна
превышать 50 °C.
При расчете размера емкости и слива следует
учесть, что в зависимости от комбинируемых
леек может понадобиться подача смешанной
воды 42,5 л/мин. под давлением 0,3 МПа.
Электромонтер
Работы по установке и контролю должен
проводить авторизованный электромонтер
с учетом части 701 стандарта VDE 0100 и
стандарта IEC 60364-7-701.
Подключение к электросети
Характеристики питания: 230 В/N/PE/50 Гц
(3x1,5 мм², длина 0,5 м). При электромонтаже
следует соблюдать соответствующие стандарты
VDE, национальные стандарты и предписания
энергоснабжающих организаций в их
действующих редакциях. Эксплуатационник
обязан обеспечить выравнивание потенциалов
(4mm², Длина кабеля 1м).
Устройство защиты от тока утечки
Для защиты устройство должен быть установлен
автоматический выключатель, действующий
при появлении тока утечки (RCD / FI) с
дифференциальным током ≤ 30 мА.
Крепежный материал
Используйте только подходящие крепежные
материалы! Винты и дюбели, входящие в
комплект поставки, пригодны только для
бетона.
Промывку см. на стр. 31, рисунок 5
Все установленное оборудование следует
промыть согласно стандарту
DIN1988 / EN1717.
Производительность
Производительность должна составлять более
50 л/мин.
Монтаж дисплея из базового комплекта,
страница 32:
Рисунок 8:
Оштукатурьте стену вокруг дисплея или
установите облицовочные планки, если
используется фальшстенка.
Рисунок 9:
После высыхания заштукатуренной
поверхности стены обрызгать шов между
стеной и пластмассовым корпусом аэрозолем
с содержанием силикона (безуксусным!).
Рисунок 10:
Нанесите на стену PCI-Lastogum или
сопоставимый герметик, соответствующий
данным производителя.
Предварительный
запор
Приемники
1 - 5
Русский
Техническая информация
Технические характеристики
Рабочее давление: макс. 1 МПа
Рекомендуемое рабочее
давление: 0,2 - 0,5 МПа
Испытательное давление: 1,6 МПа
(1 МПа = 10 бар = 147 фунтов на
квадратный дюйм)
Температура горячей воды: макс. 80° C
Рекомендуемая температура
горячей воды: 65° C
Размеры соединений: G ¾
Разводка соединений: холодная вода справа
горячая вода слева
Свободное истечение
при 0,3 МПа: 42,5 л/мин
Зоны прокладывания
электрических установок
согласно VDE0100 часть 701
Упорядочивание и прокладывание кабеля см.
на стр. 28
Указание: Соединительный блок следует
установить в горизонтальном положении (чтобы
можно было прочесть надпись Hansgrohe).
Линии питания подводятся снизу.

19
Предупреждение: опасное
электрическое напряжение
Выравнивание потенциалов
Звуковой усилитель
(не продается компанией
Hansgrohe)
Реле освещения, артикульный
номер 27189000
(опция)
Лампочка (макс. 500 Вт)
Пустая трубка EN20 /
EN25
Динамик для размещения в
пустой трубке EN20
Лампочка для размещения
в пустой трубке EN20
Соединение для подачи
воды / горячая вода
Распределительный блок
max = 10 bar / 1 MPa
Соединение для подачи воды
/ холодная вода
Верхняя душевая лейка
Душевая лейка
Боковые форсунки
Соединение отсутствует
Силикон
Силикон (безуксусный!)
Тефлоновая нить / пенька
Рисунок 11:
Наложите уплотнительную манжету на
пластмассовый корпус, затем вдавите ее в
клей и силикон.
Горячее склеивание для крепления
манжеты использовать нельзя. (F страницу 24)
Ремонт
Только персонал Hansgrohe или уполномоченные
со стороны Hansgrohe лица либо компании.
Планы установки,
рекомендованные
компанией Hans-
grohe: см. страницу
26/27
A Верхняя душевая лейка
3-элементная
B Верхняя душевая лейка
2-элементная
C Верхняя душевая лейка
1-элементная
Пояснение знаков
Указание: Соединительный блок нельзя
закрывать штукатуркой.
Монтаж перемычки: см. страницу 30
Монтаж базового комплекта: см. страницу 32
Звуковой усилитель
Панель управления Hansgrohe подает
стандартный сигнал (L,R; Audio GND) на уровне
0 дБУ (0,775 В).
В качестве дополнения к устройству Hansgro-
he RainBrain мы рекомендуем использовать
динамики Axor Starck (артикульный номер
40874-000/40876-180) в сочетании с активным
усилителем A403 от DeToma (www.detoma.
com) или комплект активных динамиков с
усилителем Q110 от компании DeToma.
Изделия компании DeToma можно приобрести
в магазинах, специализирующихся на продаже
радиоприемников и телевизоров.
Установочные размеры
(страница 25)
D = базовая установка
E = комфортная установка со звуковым
усилителем и световым реле (артикульный
номер 27189000)
Все размеры указаны в миллиметрах.

20
接続ジャンパー線の設置は30ページを参照：
基本セットの設置は32ページを参照：
注意： 設置の前に必ず設置説明書を読んで
ください。設置説明書には、安全・正確に設
置作業を行うための重要な情報が書かれて
います。
設置
RainBrainの作業は全て、電源を切った状態で
行ってください！
全ての部品はすぐに手に取れる場所に置いて
作業してください。
設置中は、安全な作業服を着用してください。
発火の危険 ― 設置ボックス
絶対に可燃性の物質を近づけてはいけません。
周囲の温度が絶対に50℃を超えないように
してください。
電気接続部品
設置作業および検査作業は全て、VDE 0100
Part 701およびIEC 60364-7-701に基づく認可
を受けた電気工事士が行ってください。
電気接続
主電源230V/N/PE/50Hz (3x1.5mm² 長さ
0.5m)です。電気設置には、適用されるVDE、
各国およびEVUの規則（それぞれ最新版のも
の）を厳守してください。設置場所による等電
位化を行う必要があります (4mm², 1m)。
漏電防止装置
ヒューズは感度30mAの漏電防止装置（RCD/
FI）を経由して接続してください。
留め具
指定の留め具以外は使用しないでください！
付属のネジとダボはコンクリート専用です。
洗浄については31ページの図5を参照してく
ださい
設置物全体をDIN1988 / EN1717に従って洗
浄してください。
排出容量
排出容量は最低でも50 リットル/分にしてく
ださい。
基本セットの設置は32ページを参照：
図8
基本セットのディスプレイを石膏で塗りこめま
す。壁の前面に設置する場合は壁材で覆っ
てください。
図9：
壁に塗った石膏の表面が乾いた後、壁とプラ
スチックケースの継ぎ目をシリコン（無酢酸の
もの）で埋めてください。
図10：
PCI-Lastogumまたは同等のシーリング材で壁
をコーティングします。手順はシーリング材の
製造者による説明書に従ってください。
図11：
プラスチックケースにシーリングカラーを置き、
接着剤とシリコンに押し付けます。
シーリングカラーはハンダ付けをしな
いでください。
修理
必ずHansgroheの専門スタッフまたは
Hansgroheが修理を委任する個人または業者
が行ってください。
プリロック
コンシューマー
1 - 5
英語版
仕様表
技術データ
動作圧力： 最大 1 MPa
推奨動作圧力： 0.2 - 0.5 MPa
テスト圧力： 1.6 MPa
(1 MPa = 10 bar = 147 PSI)
熱湯温度： 最大 80° C
推奨熱湯温度： 65° C
取り付け具寸法： G ¾
取り付け具： 右が低温
左が高温
0.3MPaの場合、自由流れが 42.5l/minになる
注意：終端ブロックは水平に設置してください（
Hansgroheの文字が読める位置）。線は下から
引いてください。
電気系統の配線スペースはVDE0100
パート701に準拠
配線とケーブルの固定位置は28ページを
参照してください
集積器のサイズおよび排出量を計算する際
は、0.4 MPaの水に対して最大42,5 リットル/分
が必要なことを考慮してください。この量は、取
り付けるシャワーの種類によって異なります。
警告 ― 高電圧危険
注意！
必ず守ってください！
注意：
厳守しなければならない重要な
内容を含む情報です。
電気接続部品
設置用具/設置手順
寸法（24ページ）
設置寸法（25ページ）
仕様（20ページ）
設置図（26-29ページ）
