Hans Grohe Logis M31 220 1jet 71280000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
Logis M32 220 Eco 1jet
71283000
Logis M32 220 1jet
71285000
Logis M31 220 1jet
71280000
All manuals and user guides at all-guides.com
all-guides.com

2

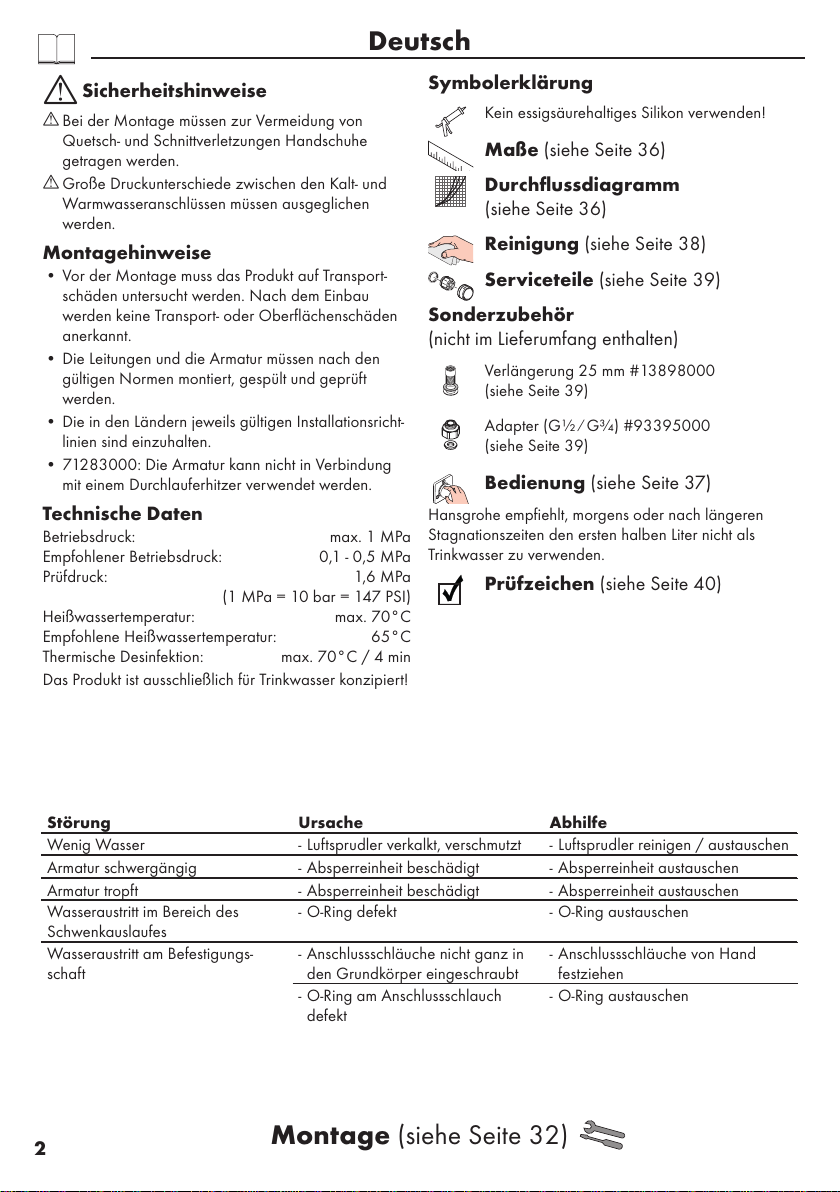

Deutsch
Montage (siehe Seite 32)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• 71283000: Die Armatur kann nicht in Verbindung
mit einem Durchlauferhitzer verwendet werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 36)
Reinigung (siehe Seite 38)
Serviceteile (siehe Seite 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Verlängerung 25 mm #13898000
(siehe Seite 39)
Adapter (G½ ⁄ G¾) #93395000
(siehe Seite 39)
Bedienung (siehe Seite 37)
Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
Prüfzeichen (siehe Seite 40)
Störung Ursache Abhilfe
Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen
Armatur schwergängig - Absperreinheit beschädigt - Absperreinheit austauschen
Armatur tropft - Absperreinheit beschädigt - Absperreinheit austauschen
Wasseraustritt im Bereich des
Schwenkauslaufes
- O-Ring defekt - O-Ring austauschen
Wasseraustritt am Befestigungs-
schaft
- Anschlussschläuche nicht ganz in
den Grundkörper eingeschraubt
- Anschlussschläuche von Hand
festziehen
- O-Ring am Anschlussschlauch
defekt
- O-Ring austauschen
All manuals and user guides at all-guides.com

3

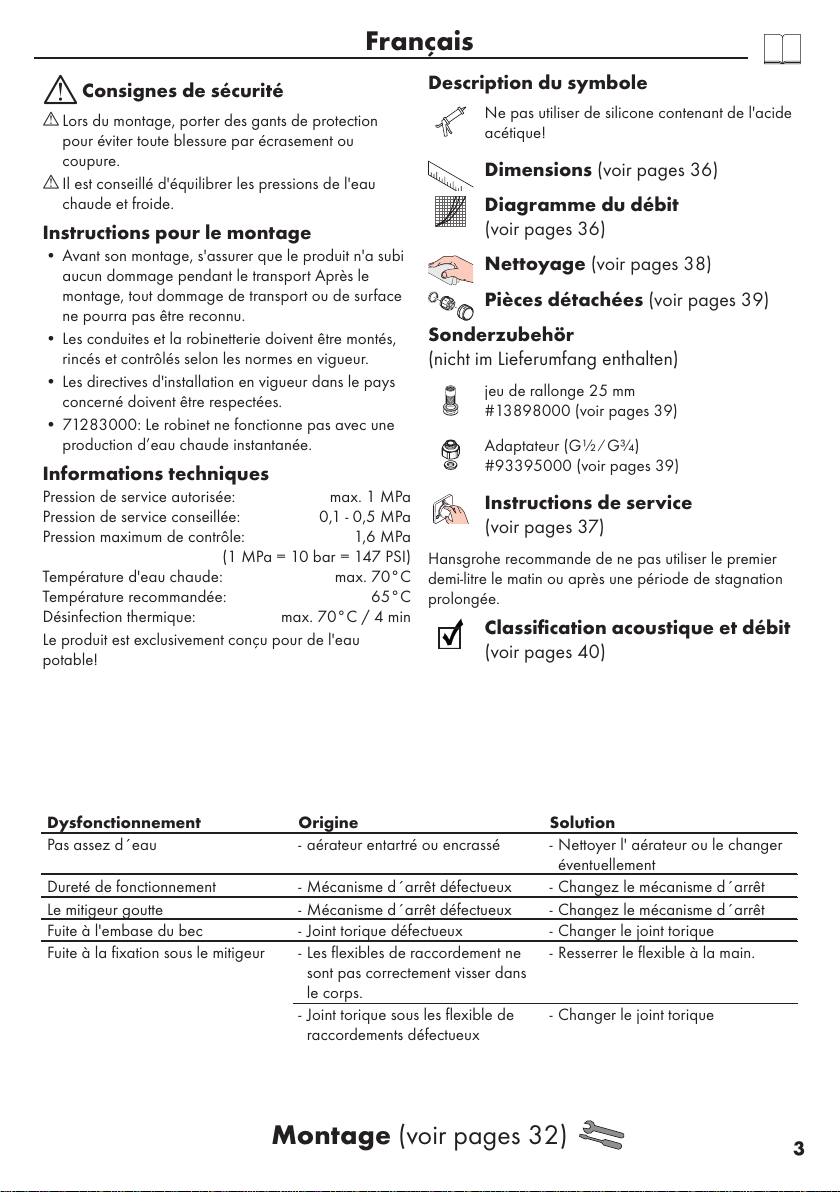

Français
Montage (voir pages 32)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• 71283000: Le robinet ne fonctionne pas avec une
production d’eau chaude instantanée.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 36)
Diagramme du débit
(voir pages 36)
Nettoyage (voir pages 38)
Pièces détachées (voir pages 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
jeu de rallonge 25 mm
#13898000 (voir pages 39)
Adaptateur (G½ ⁄ G¾)
#93395000 (voir pages 39)
Instructions de service
(voir pages 37)
Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.
Classification acoustique et débit
(voir pages 40)
Dysfonctionnement Origine Solution
Pas assez d´eau - aérateur entartré ou encrassé - Nettoyer l' aérateur ou le changer
éventuellement
Dureté de fonctionnement - Mécanisme d´arrêt défectueux - Changez le mécanisme d´arrêt
Le mitigeur goutte - Mécanisme d´arrêt défectueux - Changez le mécanisme d´arrêt
Fuite à l'embase du bec - Joint torique défectueux - Changer le joint torique
Fuite à la fixation sous le mitigeur - Les flexibles de raccordement ne
sont pas correctement visser dans
le corps.
- Resserrer le flexible à la main.
- Joint torique sous les flexible de
raccordements défectueux
- Changer le joint torique
All manuals and user guides at all-guides.com

4
English
Assembly (see page 32)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• 71283000: The mixer can not used together with a
continuous flow water heater.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 36)
Flow diagram (see page 36)
Cleaning (see page 38)
Spare parts (see page 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
extension 25 mm #13898000 (see page 39)
Adapter (G½ ⁄ G¾)
#93395000 (see page 39)
Operation (see page 37)
Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or after
a prolonged period of non-use.
Test certificate (see page 40)
Fault Cause Remedy
Insufficient water - Aerator calcified, dirty - Clean aerator, replace as
necessary
Mixer stiff - Shut-off unit damaged - Exchange shut-off unit
Mixer dripping - Shut-off unit damaged - Exchange shut-off unit
Water escaping in area of swivel
spout
- O-ring defective - Exchange O-ring
Water escaping at the threaded
base
- connection hoses not completely
screwed into basic body
- Tighten connection hoses by hand
- O-ring at the connection hose
defective.
- Exchange O-ring
All manuals and user guides at all-guides.com

5

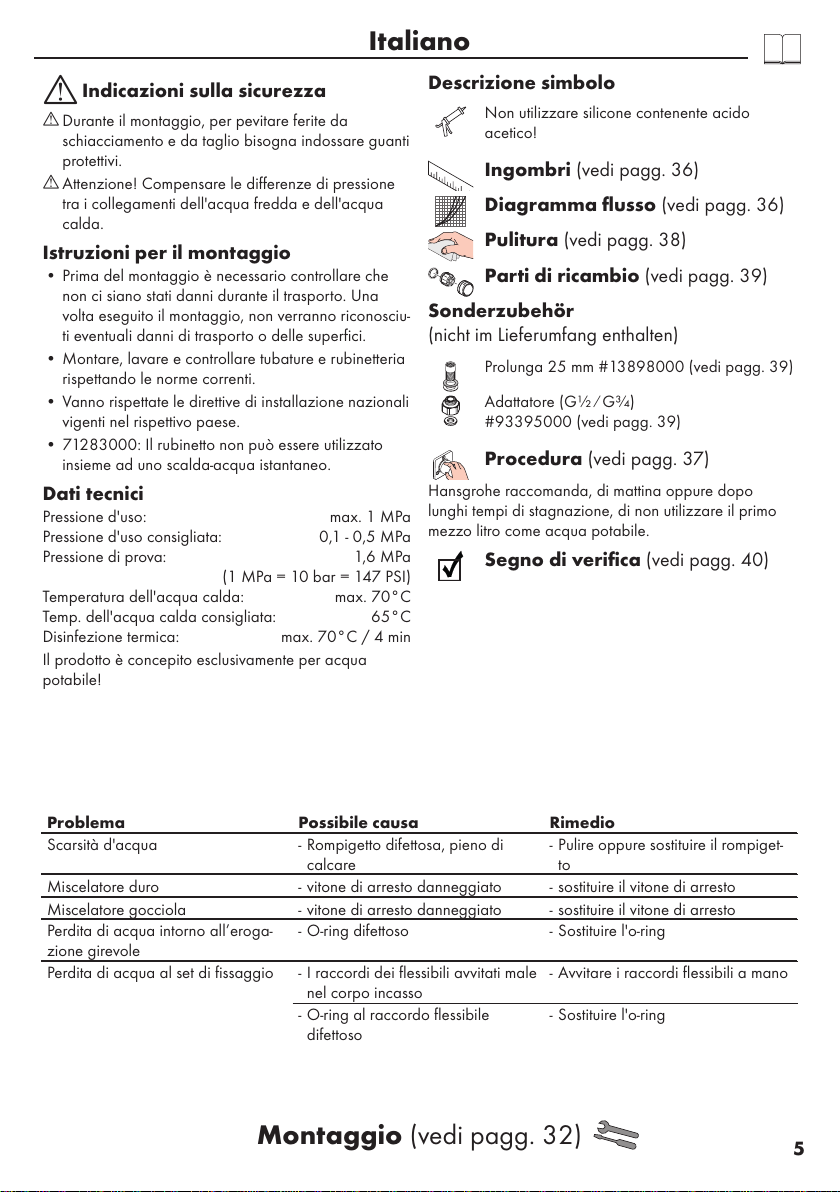

Italiano
Montaggio (vedi pagg. 32)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• 71283000: Il rubinetto non può essere utilizzato
insieme ad uno scalda-acqua istantaneo.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 36)
Diagramma flusso (vedi pagg. 36)
Pulitura (vedi pagg. 38)
Parti di ricambio (vedi pagg. 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Prolunga 25 mm #13898000 (vedi pagg. 39)
Adattatore (G½ ⁄ G¾)
#93395000 (vedi pagg. 39)
Procedura (vedi pagg. 37)
Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
Segno di verifica (vedi pagg. 40)
Problema Possibile causa Rimedio
Scarsità d'acqua - Rompigetto difettosa, pieno di
calcare
- Pulire oppure sostituire il rompiget-
to
Miscelatore duro - vitone di arresto danneggiato - sostituire il vitone di arresto
Miscelatore gocciola - vitone di arresto danneggiato - sostituire il vitone di arresto
Perdita di acqua intorno all’eroga-
zione girevole
- O-ring difettoso - Sostituire l'o-ring
Perdita di acqua al set di fissaggio - I raccordi dei flessibili avvitati male
nel corpo incasso
- Avvitare i raccordi flessibili a mano
- O-ring al raccordo flessibile
difettoso
- Sostituire l'o-ring
All manuals and user guides at all-guides.com

6
Español
Montaje (ver página 32)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• 71283000: Este grifo no es apto en combinación
con un calentador continuo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 36)
Diagrama de circulación
(ver página 36)
Limpiar (ver página 38)
Repuestos (ver página 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Prolongación 25 mm
#13898000 (ver página 39)
Adaptador (G½ ⁄ G¾)
#93395000 (ver página 39)
Manejo (ver página 37)
Hansgrohe recomienda no utilizar el primer medio litro
como agua potable por las mañanas o tras un largo
periodo de inactividad.
Marca de verificación
(ver página 40)
Problema Causa Solución
Sale poca agua - Aireador con cal o sucio - impiar / cambiary aireador
Manecilla va dura - montura dañada - cambiar montura
Grifo pierde agua - montura dañada - cambiar montura
Pérdida de agua en el caño
giratorio
- junta dañado - cambiar juntas
Pérdida de agua en el set de
fijación
- Conexión flexible mal atornillada
al cuerpo del caño.
- Apretar a mano la conexión
flexible
- Daños en la junta de la conexión
flexible
- cambiar juntas
All manuals and user guides at all-guides.com
all-guides.com

7
Nederlands
Montage (zie blz. 32)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• 71283000: Het artikel kan niet in combinatie met
een doorstroomtoestel toegepast worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 36)
Doorstroomdiagram (zie blz. 36)
Reinigen (zie blz. 38)
Service onderdelen (zie blz. 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Verlengstuk 25 mm #13898000 (zie blz. 39)
Adapter (G½ ⁄ G¾) #93395000 (zie blz. 39)
Bediening (zie blz. 37)
Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater te
gebruiken.
Keurmerk (zie blz. 40)
Storing Oorzaak Oplossing
Weinig water - Perlator verstopt - Perlator reinigen / uitwisselen
Bediening zwaar - bovendeel beschadigd - Bovendeel uitwisselen
Mengkraan lekt - bovendeel beschadigd - Bovendeel uitwisselen
Lekkage tussen aansluiting uitloop
en kraanhuis
- O-ring defect - O-ring uitwisselen
Lekkage op montageschacht - Aansluitslangen niet geheel in
kraanhuis vastgedraaid
- Aansluitslangen handvast
aandraaien
- O-ring van aansluitslang defect - O-ring uitwisselen
All manuals and user guides at all-guides.com

8
Dansk
Montering (se s. 32)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• 71283000: Armaturet bør ikke anvendes i forbin-
delse med en gennemstrømningsvandvarmer.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 36)
Gennemstrømningsdiagram
(se s. 36)
Rengøring (se s. 38)
Reservedele (se s. 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Forlængersæt 25 mm #13898000 (se s. 39)
Adapter (G½ ⁄ G¾) #93395000 (se s. 39)
Brugsanvisning (se s. 37)
Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
Godkendelse (se s. 40)
Fejl Årsag Hjælp
For lidt vand - Tilkalket/snavset perlator - Rengør / udskift perlator
Grebet går trægt - Beskadiget afspærrings-ventil - Udskift afspærringsventilen
Armaturet drypper - Beskadiget afspærrings-ventil - Udskift afspærringsventilen
Armaturet dyrpper ved svingtuden. - Defekt o-ring - Udskift o-ring
Armaturet er utæt ved befæstelses-
delene
- Tilslutningsslangerne er ikke skruet
korrekt op i armaturet.
- Med håndkraft skures tilsslutnings-
slangen strammere på.
- Defekt o-ring på tilslutningsslange - Udskift o-ring
All manuals and user guides at all-guides.com

9

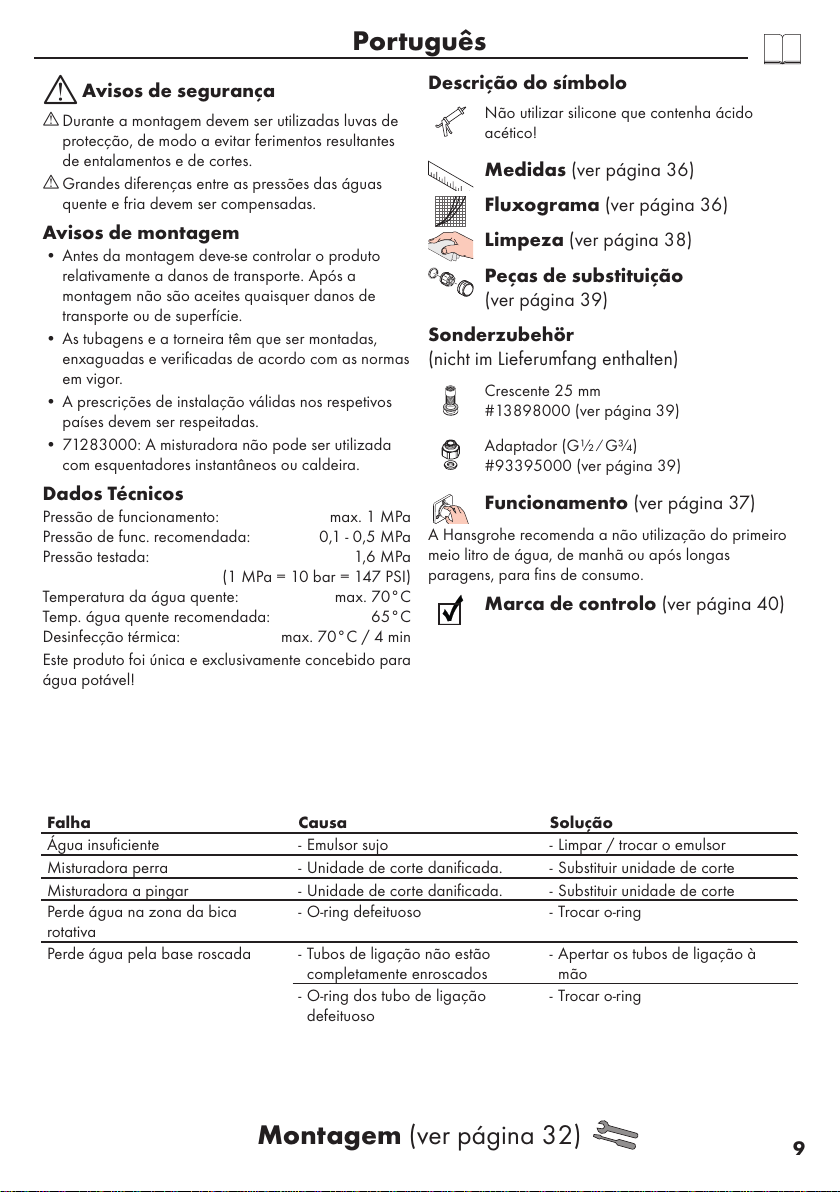

Português
Montagem (ver página 32)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• 71283000: A misturadora não pode ser utilizada
com esquentadores instantâneos ou caldeira.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 36)
Fluxograma (ver página 36)
Limpeza (ver página 38)
Peças de substituição
(ver página 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Crescente 25 mm
#13898000 (ver página 39)
Adaptador (G½ ⁄ G¾)
#93395000 (ver página 39)
Funcionamento (ver página 37)
A Hansgrohe recomenda a não utilização do primeiro
meio litro de água, de manhã ou após longas
paragens, para fins de consumo.
Marca de controlo (ver página 40)
Falha Causa Solução
Água insuficiente - Emulsor sujo - Limpar / trocar o emulsor
Misturadora perra - Unidade de corte danificada. - Substituir unidade de corte
Misturadora a pingar - Unidade de corte danificada. - Substituir unidade de corte
Perde água na zona da bica
rotativa
- O-ring defeituoso - Trocar o-ring
Perde água pela base roscada - Tubos de ligação não estão
completamente enroscados
- Apertar os tubos de ligação à
mão
- O-ring dos tubo de ligação
defeituoso
- Trocar o-ring
All manuals and user guides at all-guides.com

10

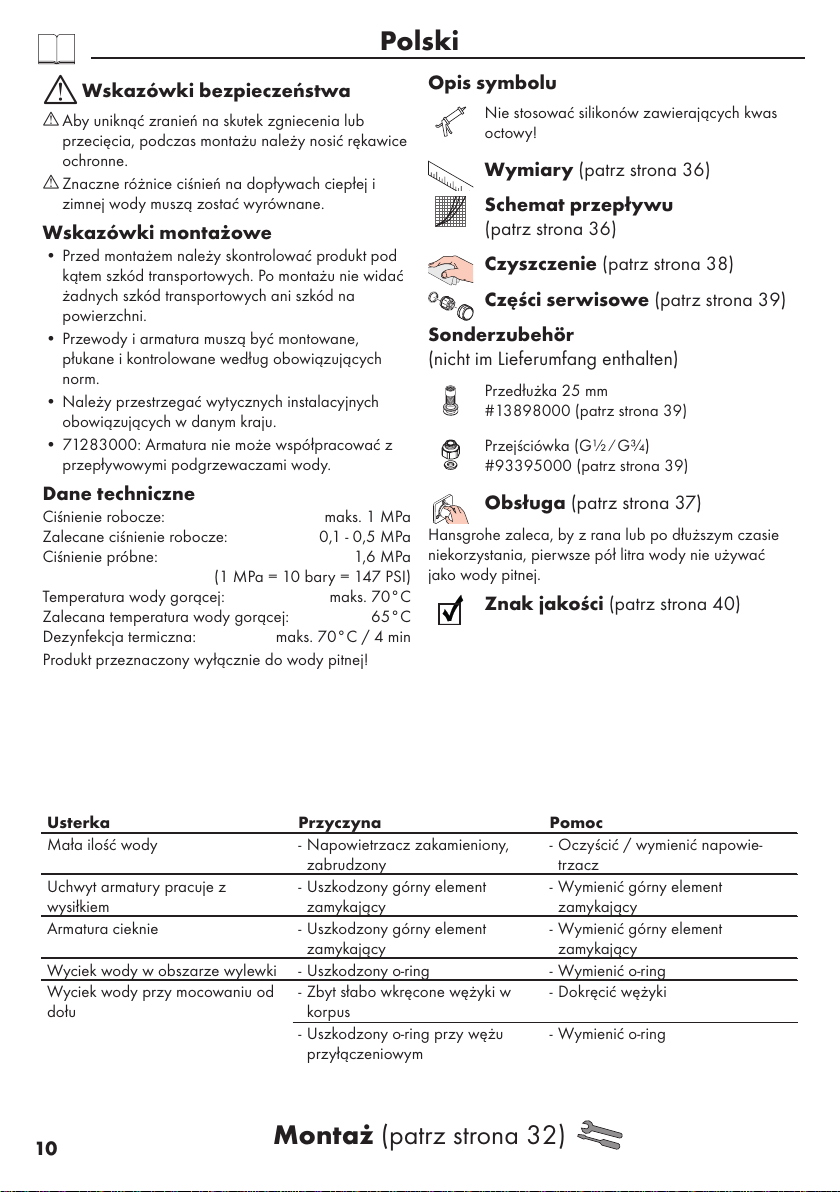

Polski
Montaż (patrz strona 32)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• 71283000: Armatura nie może współpracować z
przepływowymi podgrzewaczami wody.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 36)
Schemat przepływu
(patrz strona 36)
Czyszczenie (patrz strona 38)
Części serwisowe (patrz strona 39)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Przedłużka 25 mm
#13898000 (patrz strona 39)
Przejściówka (G½ ⁄ G¾)
#93395000 (patrz strona 39)
Obsługa (patrz strona 37)
Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać
jako wody pitnej.
Znak jakości (patrz strona 40)
Usterka Przyczyna Pomoc
Mała ilość wody - Napowietrzacz zakamieniony,
zabrudzony
- Oczyścić / wymienić napowie-
trzacz
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony górny element
zamykający
- Wymienić górny element
zamykający
Armatura cieknie - Uszkodzony górny element
zamykający
- Wymienić górny element
zamykający
Wyciek wody w obszarze wylewki - Uszkodzony o-ring - Wymienić o-ring
Wyciek wody przy mocowaniu od
dołu
- Zbyt słabo wkręcone wężyki w
korpus
- Dokręcić wężyki
- Uszkodzony o-ring przy wężu
przyłączeniowym
- Wymienić o-ring
All manuals and user guides at all-guides.com
