Hans Grohe Raindance Rainfall 28411 1 Series Installation guide

Raindance Rainfall
28411XX1
Installation Instructions / Warranty


*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua
Recommended water
pressure
Pression de service conseillée Presión recomendada en
servicio
 - 60 psi
1.5 - 4 bar
Recommended hot water
temperature
Température recommandée Temp. recomendada del
agua caliente
10° - 140° F*
48° - 60° C
Max. hot water
temperature
Température max. d'eau
chaude
Temperatura del agua
caliente
140° F*
60° C
Flow rate (per spray
mode)
Capacité nominale Caudal máximo .5 gpm
9.4 liters/min
Technical Information / Données techniques / Datos técnicos


Suggested Installation
Reinforce the wall at this location
Renforcement nécessairede la paroi
Área refuerzo necesario de la pared
ibox universal
01850181
¾"
Quattro
15930181 +
trim
Volume Control
15977181 +
trim
Ibox universal
01850181+
thermostatic mixer trim
Rainflow
Whirl
Rain

4
Suggested Installation
ibox universal
01850181 Reinforce the wall at this location
Renforcement nécessairede la paroi
Área refuerzo necesario de la pared
Rainflow
Whirl
Rain
Quattro
15930181 +
trim
Volume Control
15977181 + trim
Ibox universal
01850181+
thermostatic mixer trim
Fixfit Stop Wall
Outlet
38882XX1 shown
¾"

5
Suggested Installation
ibox universal
01850181 Reinforce the wall at this location
Renforcement nécessairede la paroi
Área refuerzo necesario de la pared
Rainflow Whirl
Rain
Trio-Stop
15981181+
trim
Raindance Air
28477XX1
Quattro
15930181 +
trim
Volume Control
15977181 +
trim
Ibox universal
01850181+
thermostatic mixer trim
¾"

6
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
This unit requires rough valve 01850181.
The rough must be installed and the nished wall
surface must be complete and made watertight
before installation of this unit.
For best function of the Raindance Rainfall,
Hansgrohe recommends installation with a
thermostatic mixing valve, a volume control, and
a Quattro diverter.
There are no controls on the Raindance Rainfall.
The spray functions are controlled by the
Quattro diverter.
•
•
•
•
•
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to com-
plete the installation.
Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
To prevent scald injury, the maximum output
temperature of the shower valve should be no
higher than 10°F. In Massachusetts, the maxi-
mum output temperature of the shower valve can
be no higher than 11°F.
This showerhead should not be used with a
continuous ow water heater.
•
•
•
•
À prendre en considération pour l’installation
Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
Ce dispositif requiert une pièce intérieure
01850181.
La pièce intérieure doit être installée et la surface
murale doit être complètement nie et étanche
avant l’installation de ce dispositif.
Pour assurer un fonctionnement optimal du
Raindance Rainfall, Hansgrohe recommande
l’installation d’un mitigeur thermostatique, d’un
contrôle de débit et d’un inverseur Quattro.
Le Raindance Rainfall ne dispose pas de
boutons de contrôle. Les modes de jet sont
commandés par l’inverseur Quattro.
Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de
disposer de tous les outils et du matériel néces-
saires pour l’installation.
•
•
•
•
•
•
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
Pour empêcher des blessures par ébouillan-
tement, la température de sortie maximale du
robinet de douche ne doit pas excéder 10°F.
Au Massachusetts, la température de sortie
maximale du robinet de douche ne doit pas
excéder 11°F.
Cette pomme de douche ne doit pas être utilisée
avec un chaue-eau à écoulement continu.
•
•
•


Consideraciones para la instalación
Para obtener mejores resultados, Hansgrohe re-
comienda que la instalación de esta unidad esté
a cargo de un plomero profesional matriculado.
La unidad requiere una pieza interior de válvula
01850181.
Se debe instalar la pieza interior, terminar y
hacer estanca la supercie acabada de la
pared antes de la instalación de esta unidad.
Para que la Raindance Rainfall funcione mejor,
Hansgrohe recomienda la instalación con una
válvula mezcladora termostática, un control de
volumen y un distribuidor Quattro.
No hay controles en la Raindance Rainfall. Las
funciones de rociado se controlan mediante el
distribuidor Quattro.
•
•
•
•
•
Antes de comenzar la instalación, lea estas in-
strucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Para evitar escaldaduras, la máxima tempera-
tura de salida de la válvula de la ducha no
debe exceder los 10°F. En Massachusetts, la
máxima temperatura de salida de la válvula de
la ducha no debe exceder los 11°F.
Este cabezal de ducha no se debe usar con un
calentador de agua de ujo continuo.
•
•
•
•

8
English

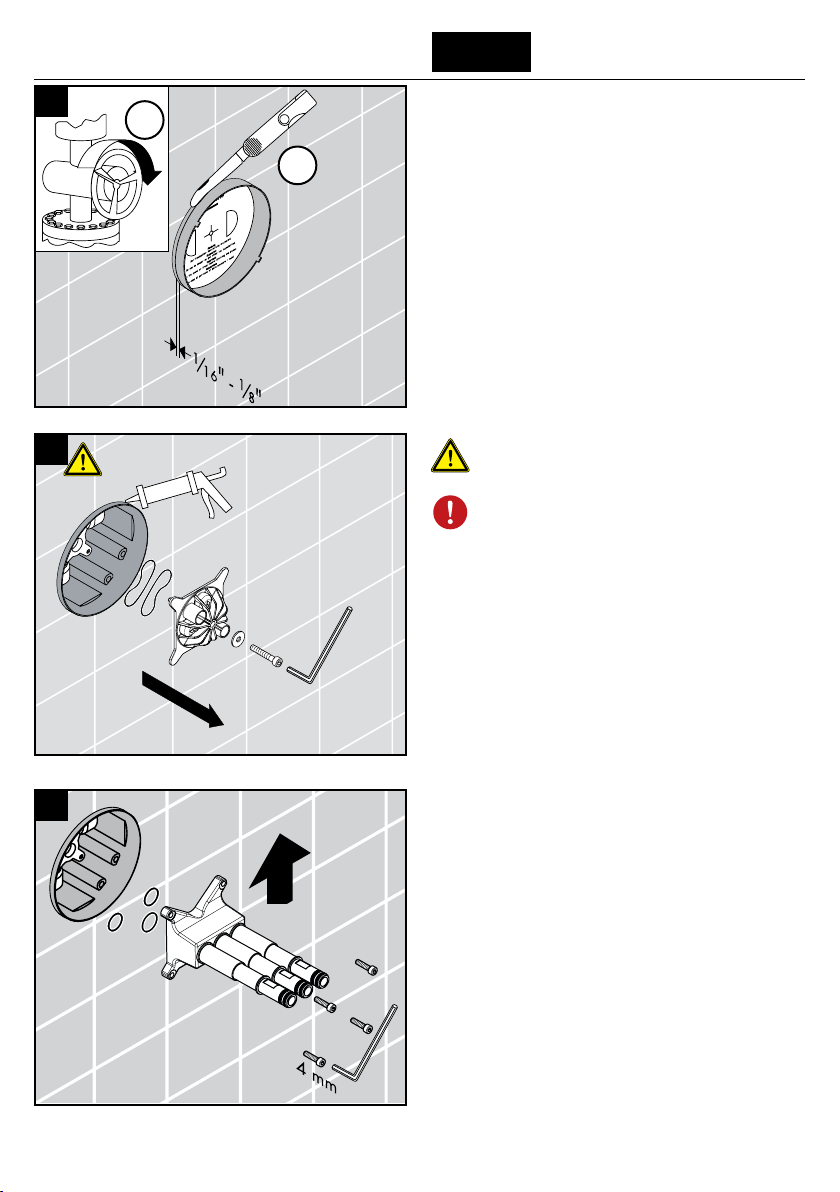

Installation
Turn the water o at the main.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛"
outside the surface of the nished wall.
Seal the wall around the i-box
with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
Remove the cover, ush insert, and seal.
Install the lters, seals, and pipe assembly.
Fasten the pipe assembly to the iBox using the
enclosed screws.
Tighten the screws using a 4 mm Allen wrench.
1.
2.
*Silicone
1
2
3

9
Français Español
Scellez le mur autour de la iBox à
l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Enlevez le couvercle, l’insert de rinçage et le joint.
Installation
Coupez l’eau à la valve principale (1).
Coupez le protecteur des plâtres de façon à ce qu’il
dépasse de la surface du mur ni de ¹⁄₁₆ po à ⅛ po
() (1- mm).
Installez les joints et la tuyauterie.
Serrez le tuyau dans la iBox en utilisant les vis
fournies.
Serrez les vis à l’aide d’une clé hexagonale de 4
mm.
Instalación
Cierre el paso del agua en la entrada del suministro
(1).
Corte el escudo de yeso de modo que se extienda
de ¹⁄₁₆ pulg. a ⅛ pulg. por afuera de la supercie
de la pared terminada () (1- mm).
Selle la pared alrededor
de la iBox con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños debidos al
agua.
Retire la tapa, el inserto de lavado y selle.
Instale los sellos y el conjunto de caños.
Fije el conjunto de caños a la iBox usando los tornil-
los incluidos.
Apriete los tornillos con una llave Allen de 4 mm.

10

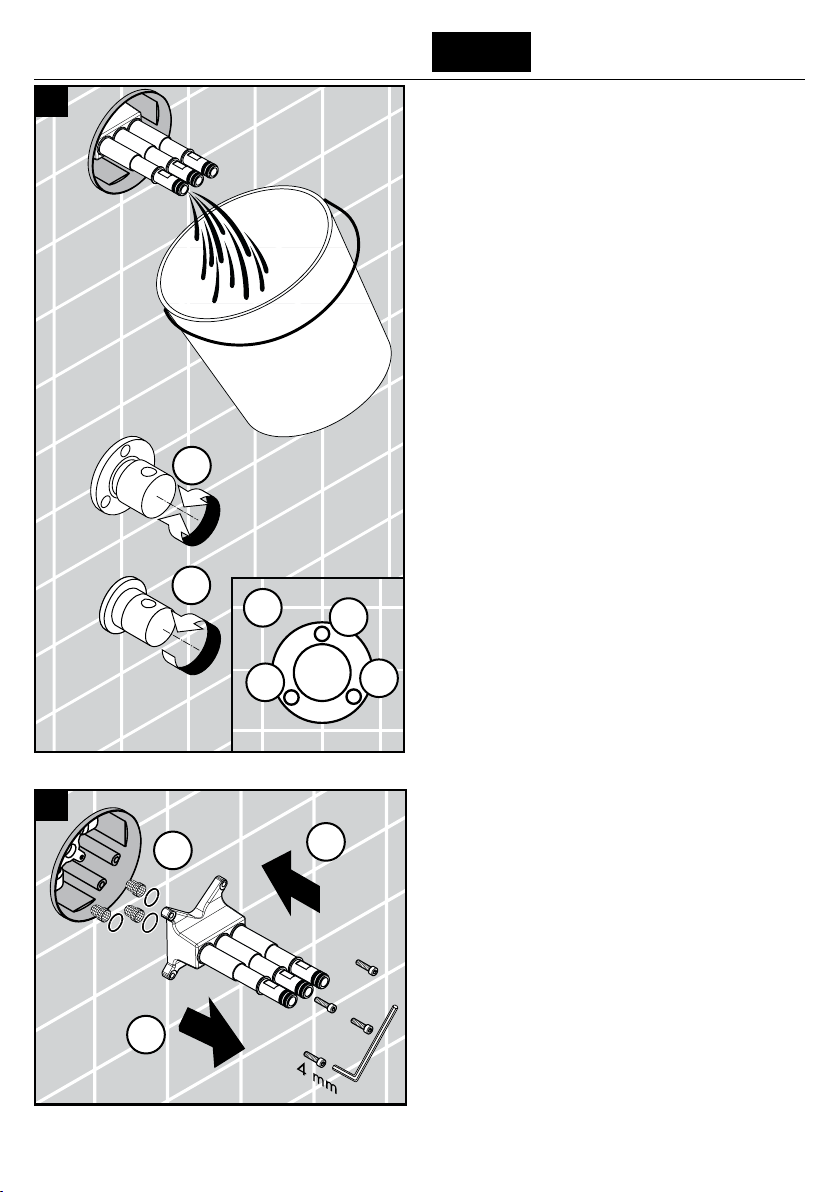

English
Turn the water on at the main.
Flush the unit: Turn the water on to the Rainfall using
the volume control (1).
Use the Quattro diverter to make sure that all three
pipes are ushed ().
Remove the pipe assembly (1).
Install the lters, seals (), and pipe assembly ().
Tighten the screws using a 4 mm Allen wrench.
1.
2.
2.
A
B
C
1.
2. 3.
4
5

11
Français Español
Ouvrez l’eau à la valve principale.
Rincez le dispositif. Coupez l’eau sur le Rainfall
en utilisant le contrôle de débit (1).
Utilisez l’inverseur Quattro pour vous assurer que
les trois canalisations sont rincées ().
Enlevez la tuyauterie (1).
Installez les ltres, les joints () et la tuyauterie ().
Serrez le tuyau dans la iBox en utilisant les vis
fournies.
Serrez les vis à l’aide d’une clé hexagonale de 4
mm.
Abra el paso del agua en la entrada del suministro.
Lave la unidad. Abra el paso de agua a la Rainfall
usando el control de volumen (1).
Use el distribuidor Quattro para asegurarse de que
se laven los tres caños ().
Retire el conjunto de caños (1).
Instale los ltros, los sellos () y el conjunto de caños
().
Fije el conjunto de caños a la iBox usando los tornil-
los incluidos.
Apriete los tornillos con una llave Allen de 4 mm.

1
English
Push the Rainfall over the pipe assembly and against
the wall.
Tighten the screws using a .5 mm Allen wrench.
Cleaning
Just clean: simply rub over the spray nozzles to
remove lime scale.
6

1
Français Español
Poussez le Rainfall sur la tuyauterie et contre le mur.
Serrez les vis à l’aide d’une clé hexagonale de ,5
mm.
Empuje la Rainfall sobre el conjunto de caños y
contra la pared.
Apriete los tornillos con una llave Allen de ,5 mm.
Nettoyage
La propreté en toute simplicité: les dépôts formés sur
les buses élastiques en silicone s’éliminent par un
simple passage de la main.
Limpieza
Fácil aseo: La cal se puede retirar sencillamente
frotando con los dedos de las toberas elásticas de
silicona.

14
Cleaning / Nettoyage / Limpieza
2.
3.
1.
scale remover
produit détartrant
desincrustante
1
2
3
4
5
6

15
Cleaning / Nettoyage / Limpieza
98513000
98181000
(18x2)
5 mm
5 mm
2 Nm
2.
1.
scale remover
produit détartrant
desincrustante
1
2
3
1
2
3

16
Replacement Parts / Pièces détachées / Repuestos
1595000
9851000
98133000
(16x2)
98181000
(18x2)
96525000
(M5x20)
98112000
(8x2)
98137000
(7x1,5)
98214000
(12x2)
34x2
98173000
(22x1,5)
98133000
(16x2)
9510000
9551000
98990000
9594000

1
Cleaning Recommendation for Hansgrohe Products
Modern lavatory faucets, kitchen faucets, and showers consist of very dierent materials to comply with the needs of the market with regard to
design and functionality. To avoid damage and returns, it is necessary to consider certain criteria when cleaning.
Cleaning Materials for Faucets and Showers
Acids are a necessary ingredient of cleaning materials for removing lime, however please pay attention to the following points when cleaning
faucets and showers:
Only use cleaning materials which are explicitly intended for this type of application.
Never use cleaning materials which contain hydrochloric, formic, phosphoric, or acetic acid, as they cause considerable damage.
Never mix one cleaning material with another.
Never use cleaning materials or appliances with an abrasive eect, such as unsuitable cleaning powders, sponge pads, or micro ber
cloths.
Cleaning Instructions for Faucets and Showers
Please follow the cleaning material manufacturer’s instructions. In addition, pay attention to the following points:
Clean the faucets and showers as and when required
Use the amount of cleaning product and the amount of time recommended by the manufacturer. Do not leave the cleaner on the xture
longer than necessary.
Regular cleaning can prevent calcication.
When using spray cleaners, spray rst onto a soft cloth or sponge. Never spray directly onto the faucet as droplets can enter openings
and gaps and cause damage.
After cleaning, rinse thoroughly with clean water to remove any cleaner residue.
Important
Residues of liquid soaps, shampoos, and shower foams can also cause damage, so rinse with clean water after using.
Please note: if the surface is already damaged, the eect of cleaning materials will cause further damage.
Components with damaged surfaces must be replaced or injury could result.
Damage caused by improper treatment is not covered under the warranty.
•
•
•
•
•
•
•
•
•
Recommandations pour le nettoyage des produits Hansgrohe
Les robinetteries modernes de lavabo, de cuisine et de douche utilisent des matériaux très diérents pour répondre aux besoins du marché en
termes de conception et de fonctionnalité. Certaines règles de base doivent être respectées lors du nettoyage de ces produits an d’éviter de
les endommager ou d’avoir à les retourner.
Produits de nettoyage pour robinetteries et douches
Les acides sont une partie intégrante nécessaire de tous les produits de détartrage; il faut cependant prendre les précautions suivantes lors du
nettoyage des robinets et des douches :
N’utilisez que des produits/articles de nettoyage conçus spéciquement pour les articles de robinetterie et de douche.
N’utilisez jamais de produits/articles de nettoyage contenant de l’acide chlorhydrique, formique, phosphorique ou acétique car ils
pourraient causer des dommages considérables.
Ne mélangez jamais deux produits de nettoyage.
N’utilisez jamais de produits/articles de nettoyage de nature abrasive tels que poudres de nettoyage, tampons-éponge ou chions
microbre non appropriés.
Instructions de nettoyage pour robinetteries et douches
Veuillez suivre les instructions du fabricant de produits/articles de nettoyage. De plus, tenez compte des conseils suivants :
•
•
•
•

18
Nettoyez vos produits de robinetterie et de douche aussi souvent que nécessaire.
Utilisez la quantité de produit nettoyant et respectez la durée recommandée par le fabricant. Ne laissez pas le produit sur les articles de
robinetterie plus longtemps que nécessaire.
Un nettoyage régulier peut prévenir la formation de dépôts calcaires.
Si vous utilisez des nettoyants en vaporisateur, vaporisez d’abord sur une éponge ou un chion. Ne vaporisez jamais directement sur un
robinet : des gouttelettes pourraient s’inltrer dans les ouvertures et les interstices et endommager celui-ci.
Après le nettoyage, rincez abondamment avec de l’eau propre pour éliminer tout résidu de produit nettoyant.
Important
Les résidus de savon liquide, de shampoing et de mousse pour la douche peuvent également endommager la robinetterie; rincez donc avec
de l’eau propre après utilisation de ces produits.
Veuillez noter : si la surface est déjà endommagée, les produits de nettoyage l’endommageront encore plus.
Les composants dont la surface est endommagée devraient être remplacés sous peine d’entraîner des blessures.
Les dommages dus à un mauvais traitement ne sont pas couverts par la garantie.
•
•
•
•
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para satisfacer las exigen-
cias del mercado respecto al diseño y la funcionalidad. Para evitar daños reclamaciones hay que tener en cuenta ciertos aspectos tanto en el
uso como en su limpieza posterior.
Para elucidado de las griferías y las duchas en principio hay que seguir lo siguiente:
Usar sólo detergentes previstos especícamente para este campo de aplicación.
No aplicar detergentes que contengan hipoclorito sódico, ácido clorhídrico, fórmico o acético porque pueden causar daños impor-
tantes.
Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente.
Por regla general no se deben mezclar detergentes.
Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microbra.
Si tienen que seguir siempre las instrucciones de uso de los fabricantes de los detergentes.
La limpieza tiene que ser realizada según la dosicación y el tiempo de actuación, en función del objeto y ajustada a las necesidades
especícas del mismo.
Gracias a una limpieza periódica se pueden evitar las incrustaciones de cal.
No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así porque el líquido
puede entra en aperturas o hendiduras de la grifería y causar daños.
Después de la limpieza hay que aclarar con suciente agua para eliminar completamente el resto de detergente.
La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
Con materiales ya dañados la acción de detergentes incrementará el desgaste de estos.
Los componentes con supercies dañadas deberán cambiarse, en otro caso se corre el peligro de lesionarse.
Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
•
•
•
•
•
•
•
•
•
•
•

19
Limited Lifetime Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This warranty is limited to
Hansgrohe products which are purchased by a consumer in the United States after March 1, 1996, and installed in either the United States or
Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original consumer purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
This warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in material or workman-
ship as follows: Hansgrohe will repair at no charge for parts only or, at its option, replace any product or part of the product that proves
defective because of improper workmanship and/or material, under normal installation, use, service and maintenance. If Hansgrohe is unable
to provide a replacement and repair is not practical or cannot be timely made, Hansgrohe may elect to refund the purchase price in exchange
for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty as stated in the following two sentences. If you are a
consumer who purchased the product for use primarily for personal, family, or household purposes, this warranty extends for as long as you
own the product and the home in which the product is originally installed. If you purchased the product for use primarily for any other pur-
pose, including, without limitation, a commercial purpose, this warranty extends only (i) for 1 year, with respect to Hansgrohe and Commercial
products, and (ii) for 5 years, with respect to AXOR products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper maintenance, misuse, abuse,
negligence, accident or alteration, or () the use of abrasive or caustic cleaning agents or “no-rinse” cleaning products, or the use of the
product in any manner contrary to the product instructions. () Conditions in the home such as excessive water pressure or corrosion.
C. Labor or other expenses for the disconnection, deinstallation, or return of the product for warranty service, or for installation or reinstalla-
tion of the product (including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe Inc.
149 Bluegrass Lakes Parkway
Alpharetta GA 0004
Toll-free (800) 4-0455.
In requesting warranty service, you will need to provide
1. The sales receipt or other evidence of the date and place of purchase.
. A description of the problem.
. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to Hansgrohe Inc. 149 Bluegrass
Lakes Parkway, Alpharetta, Georgia 0004, Attention: Technical Service, if required by Hansgrohe.
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS PROVIDED UNDER THIS WAR-
RANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO
CREATE FOR IT ANY OBLIGATION OR LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY PERSON FOR ANY INCIDENTAL, SPECIAL, OR CONSEQUENTIAL DAM-
AGES, ARISING OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not
apply to you. This warranty gives you specic legal rights, and you may have other rights which vary from State to State. You may be required

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 0004
Tel. 0-60-9880 • Fax 0-60-988
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 9040 • Revised 0/011
by law to give us a reasonable opportunity to correct or cure any failure to comply before you can bring any action in court against us under
the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect. Prior to installing,
always carefully study the enclosed instructions on the proper installation and the care and maintenance of the product. If you have questions
at any time about the use, installation, or performance of your Hansgrohe product, or this warranty, please call or write to us or call us toll-free
at 800 4 0455.
