Hans Grohe E 04226**0 Instruction Manual

C
04221xx0
E
04226xx0
S
04231xx0
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate @ 44 PSI 6.9 GPM
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This trim is for use with iBox Universal Plus
model 01850181 (not included).
• To prevent scald injury, the maximum output
temperature of the shower valve must be
no higher than 120°F. In Massachusetts,
the maximum output temperature can be no
higher than 112° F.
• This thermostatic mixing valve is for use with
a showerhead rated at 5.7 L/min (1.5 GPM)
or higher.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 6.9 GPM @ 44 PSI
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181.
• Pour empêcher des blessures par ébouil-
lantement, la température de sortie maximale
du robinet de douche ne doit pas excéder
120°F. Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F.
• Ce mitigeur thermostatique est à utiliser avec
des pommes de douches ayant un débit de
5.7 L/min (1.5 GPM) ou supérieur.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
English Français

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 6.9 GPM @ 44 PSI
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• La unidad requiere una pieza interior de
válvula 01850181.
• Para evitar escaldaduras, la máxima tempera-
tura de salida de la válvula de la ducha no
debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la vál-
vula de la ducha no debe exceder los 112°F.
• El mezclador termostático está diseñado
para uso con cabezales de ducha califica-
dos a 5.7 L/min (1.5 GPM) o más.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español
Tools Required / Outiles Utiles /
Herramientas Útiles
This unit meets or exceeds the
following:
• ASME A112.18.1
• CSA B125.1
• ICC/ANSI A117-1
• Listed by IAPMO for use in the
US and Canada

4
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
closed
ferme
cerrado
open
ouvert
abierto

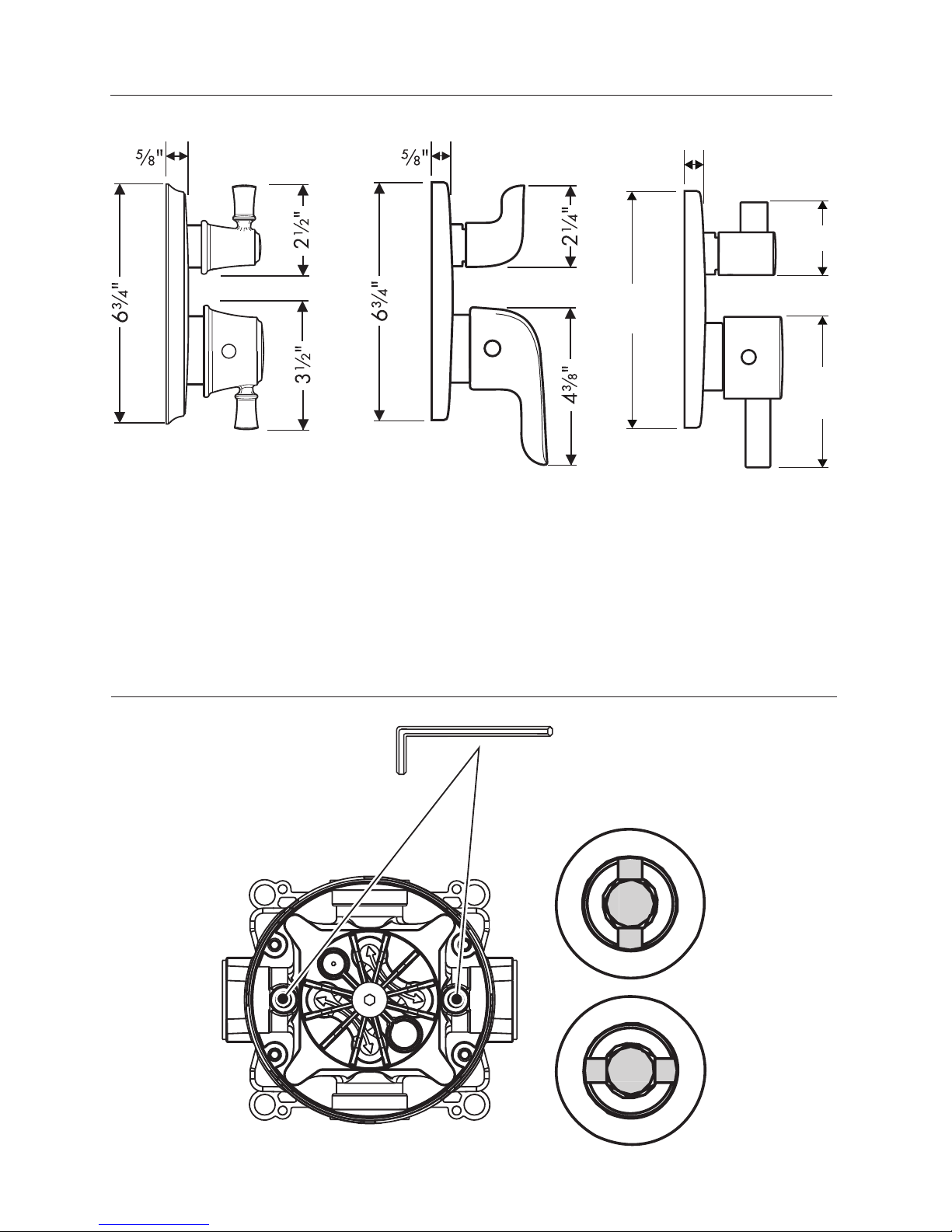

04221xx0 04226xx0 04231xx0
4 mm
6¾"
4¼" 2"
⅝"

5
English Français Español
Flush the hot and cold
supplies
Remove the dust cover.
Open the stops using a 4 mm
Allen wrench.
Rincez les conduites
d’alimentation de l’eau
chaude et de l’eau froide
Retirez l’étiquette.
Ouvrez l’eau à les butées d’arrêt
d’isolation à l’aide d’une clé
hexagonale de 4 mm.
Lave los suministros frío y
caliente
Retire la etiqueta.
Abra los pasos del agua en
los cierres de servicios con una
llave Allen de 4 mm.
Important / Important / Importante
Allow the hot and cold supplies
to flush for at least 5 minutes.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Lave los suministros de agua
para por lo menos cinco
minutos.
4 mm
> 5 min.
> 5 min.

6
English Français Español
Close the stops.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
Seal the wall around
the plaster shield with
waterproof sealant.
Failure to seal the wall
can lead to possible
water damage.

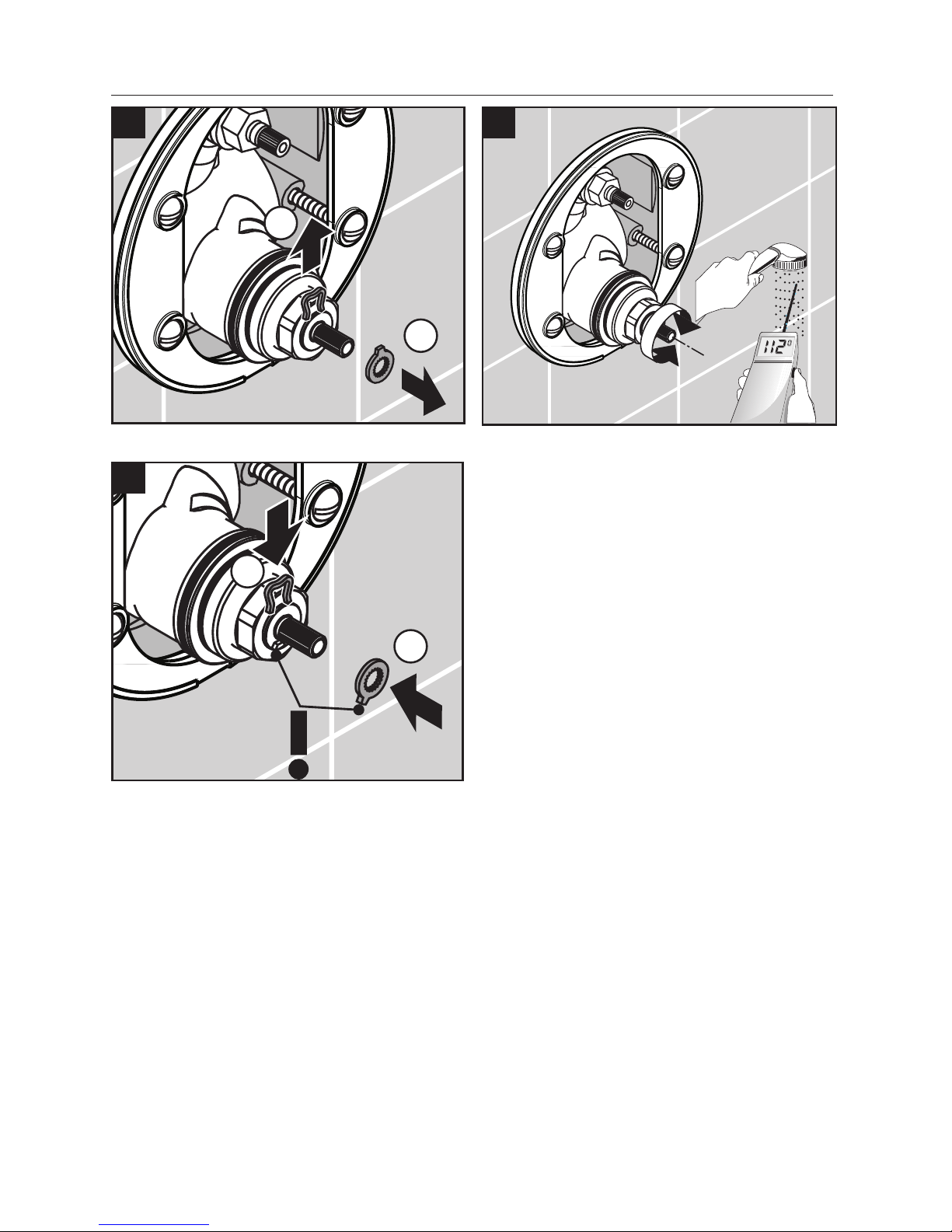

Remove the flush insert and the
seals.
Fermez l’eau à
les butées d’arrêt
d’isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface du
mur fini.
Scellez le mur autour
du protecteur à
l’aide d’un agent
d’étanchéité.
Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la pièce d’insertion
affleurante et les joints.
Cierre el paso del
agua en la entrada del
suministro o los cierres
de servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Selle la pared alrededor
del protector de
yeso con un sellador
impermeable.
Si no se sella la
pared, pueden
producirse daños por
acción del agua.
Retire el inserto de lavado y las
juntas.
Installation / Installation / Instalación
4 mm 5 mm
1 2
1
2
1
2

7
English Français Español
Insert the function block. Tighten
the screws.
Insérez le bloc de fonction.
Serrez les vis.
Inserte el bloque de función.
Apriete los tornillos.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
4 mm
34

8
English Français Español
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Ajoutez ½ po à cette longueur
« X ». Notez cette nouvelle
longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Open the stops.
Install the carrier plate so that
the notch is at the bottom.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Installez la plaque-support de
façon à ce que l’encoche soit
vers le bas.
Abra el paso del agua en los
cierres de servicio.
Instale la placa del portador de
manera que la ranura quede en
la parte inferior.
4 mm
5 6
12

9
English Français Español
Install the thermostatic mixer
sleeve so that the indexing mark
is at the 12:00 position.
Install the volume control sleeve.
Install the escutcheon.
Installez la douille thermosta-
tique de façon à ce que la
marque de repère soit à la
position 12:00.
Installez la douille inverseur.
Installez le rosace.
Instale el casquillo de manera
que la marca indicadora quede
en posición de 12:00.
Instale el casquillo del llave de
paso.
Instale el florón.
Place a dab of waterproof
sealant at each grout joint.
Appliquer une petite quantité de
l’agent d’étanchéité aux joints
de coulis.
Coloque un poco de sellador a
prueba de agua en las uniones
de la lechada de cemento.
7 8
1
2
3

10
English Français Español
Lubricate the adapter stems
with a small amount of white
plumber's grease.
Install the handle adapters.
Lubrifiez la tige de manoeuvre
avec une petite quantité de
graisse de plomberie blanche.
Installez l’adaptateur de
poignée.
Lubrique el vástago de la vál-
vula con una pequeña cantidad
de grasa blanca para plomería.
Instale el adaptador del mando.

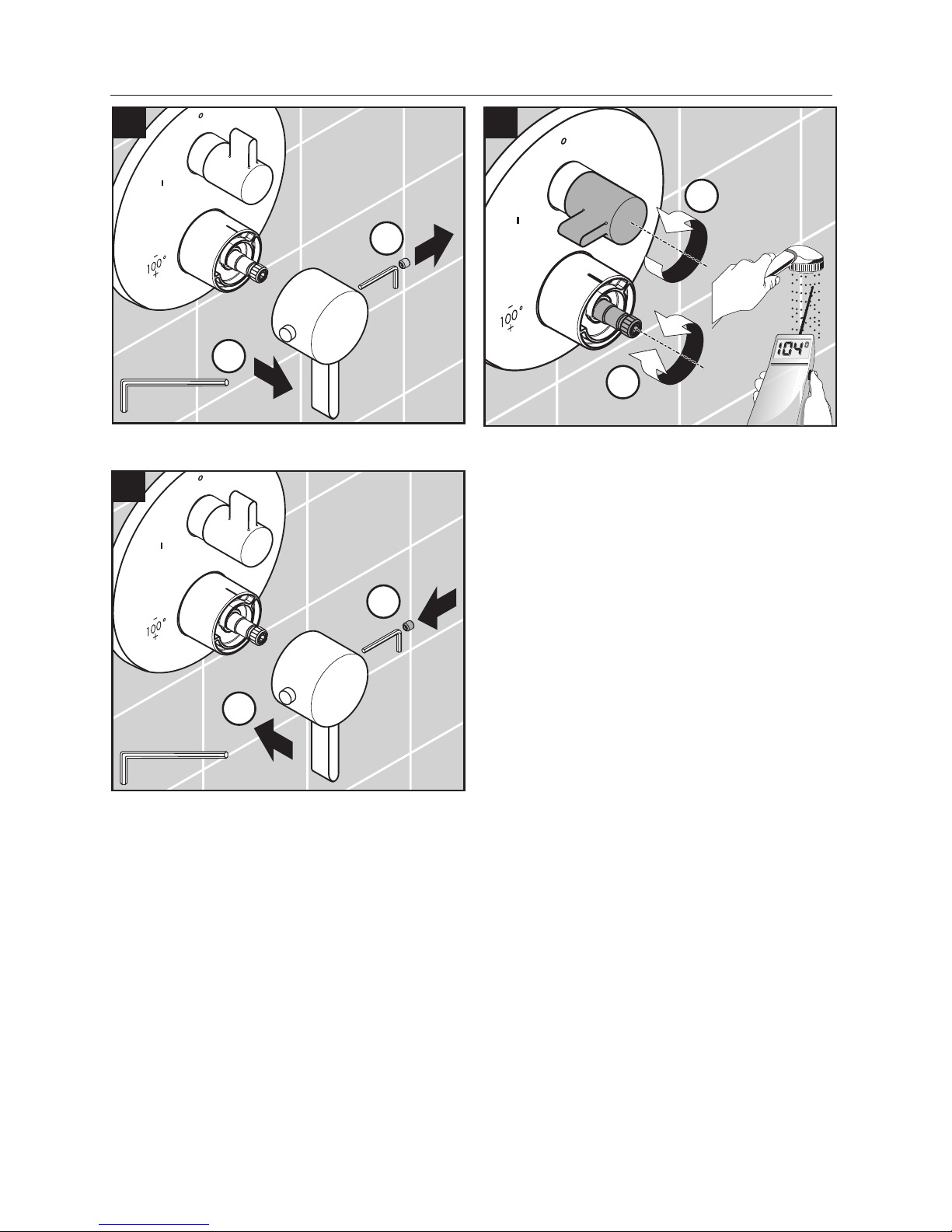

Install the volume control handle.
Tighten the screw.
Install the thermostatic mixer
handle so that the safety stop
override button is at the 9:00
position.
Tighten the handle screw.
Installe le poignée d'arrêt.
Serrez la vis.
Installez la poignée thermo-
statique de façon à ce que le
bouton de surpassement de
la butée de sécurité soit à la
position 9:00.
Serrez la vis.
Instale el mando del llave de
paso. Ajuste el tornillo.
Instale el mando termostatico
de manera que el botón de ven-
cimiento de tope de seguridad
se encuentre en una posición
de 9:00.
Ajuste el tornillo del mando.
3 mm
910
1
2
1
2
3
4

11

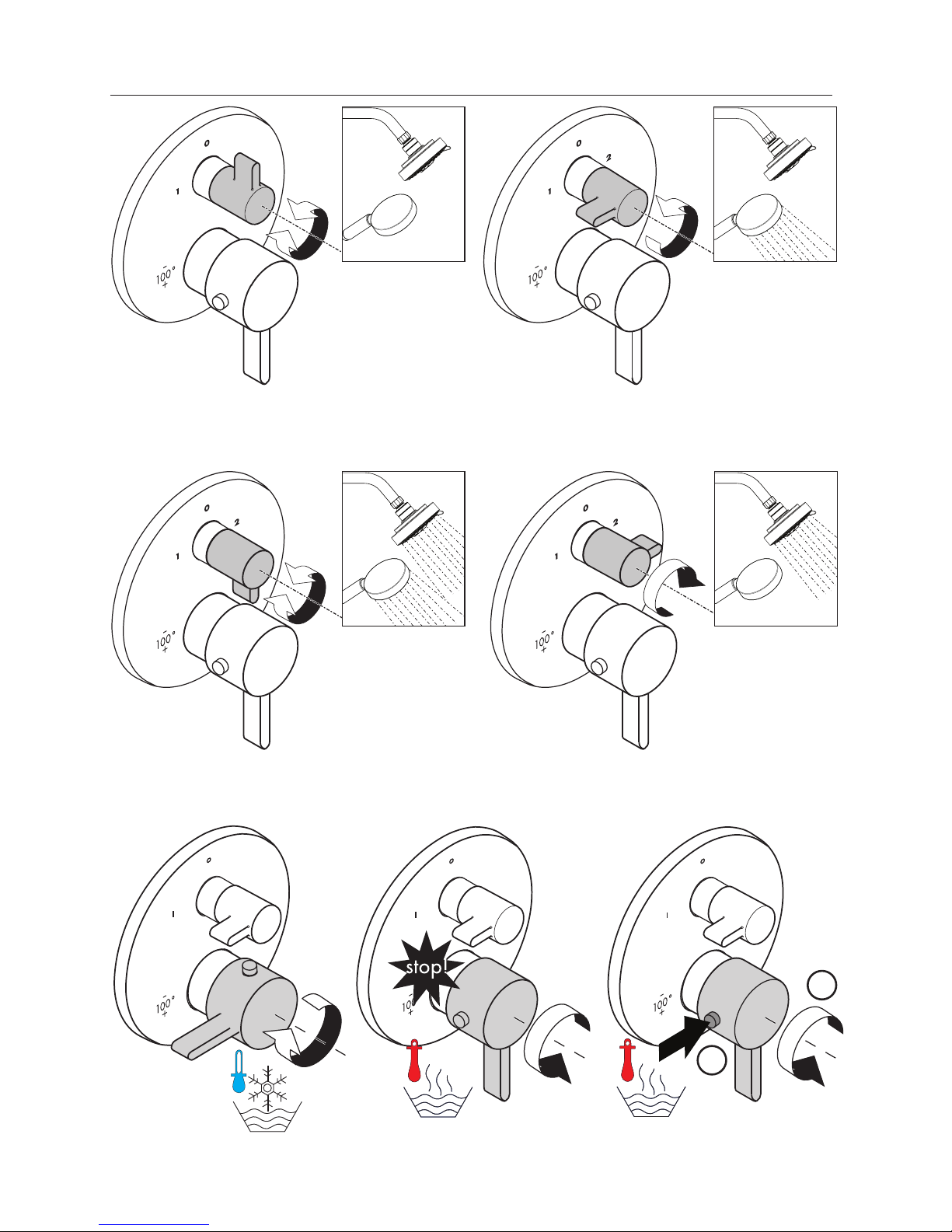

Set the high temperature limit stop / Réglage de la butée limite d’eau chaude / Ajuste
el tope de límite de alta temperatura
**To prevent scald injury, the maximum output
temperature of the shower valve must be no higher
than 120°F. In Massachusetts, the maximum
output temperature can be no higher than 112° F.
**Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F.
**Para evitar escaldaduras, la máxima tempera-
tura de salida de la válvula de la ducha no debe
exceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 112°F.
**
1 2
3
1
2
1
2

12
Justify the handle / Réglez la poignée / Ajuste la manija
1 2
3
2.5 mm
2.5 mm
1
2
1
2
1
2

13
Replacement Parts / Pièces détachées / Repuestos
xx = Finishes / Couleurs / Acabados
00 = chrome
62 = oil rub bronze
82 = brushed nickel
83 = polished nickel
92 = rubbed bronze
93 = polished brass
98283000
97350000
29x3
48x3
88766xx0
88767xx0
88769xx0
88770xx0
88772000
95253xx0
95550xx0
96552xx1 96435000
98133000
95037000
94282000
96447000
96454000
95181000
95181000
98540000
98540000
98540000
95181000
95181000
13595000
13596xx0
29x3
48x3
88768xx0
88771xx0
88772000
95253xx0
95550xx0
95556xx1
96435000
98793000
96454000
95181000
95181000

14
English Français Español
Modify the diverter to allow simultaneous use of both functions / Modifiez l'inverseur
pour permettre l’usage simultané des deux fonctions / Modifique el diverter para permitir
el uso simultáneo de ambas funciones
Do not carry out this
modification if:
• your local plumbing code
does not allow the use
of two shower functions
simultaneously.
• the homeowner does not
desire this ability.
Remove the diverter cartridge
stop ring.
Turn the diverter handle so that
the indexing mark is at the 6:00
position to obtain water from
both functions simultaneously.
Ne pas exécuter cette
modification si :
• Votre code local de plombe-
rie ne permet pas l’usage de
deux fonctions de douche
simultanément.
• Le propriétaire ne désire pas
cette capacité.
No lleve a cabo esta
modificación si:
• Su código local de la
plomería no permite el uso
de dos funciones de ducha
simultáneamente.
• El propietario no desea esta
capacidad.
Retirez l’anneau d’arrêt de
cartouche de diverter.
Tourner la poignée de diverter
pour que la marque d’indexation
est à la 6:00 position d’obtenir
de l’eau des deux fonctions
simultanément.
Quite el anillo de la parada de
cartucho de diverter.
Gire el asidero de diverter
para que el indexando marca
está en la 6:00 posición de ob-
tener agua de ambas funciones
simultáneamente.

15

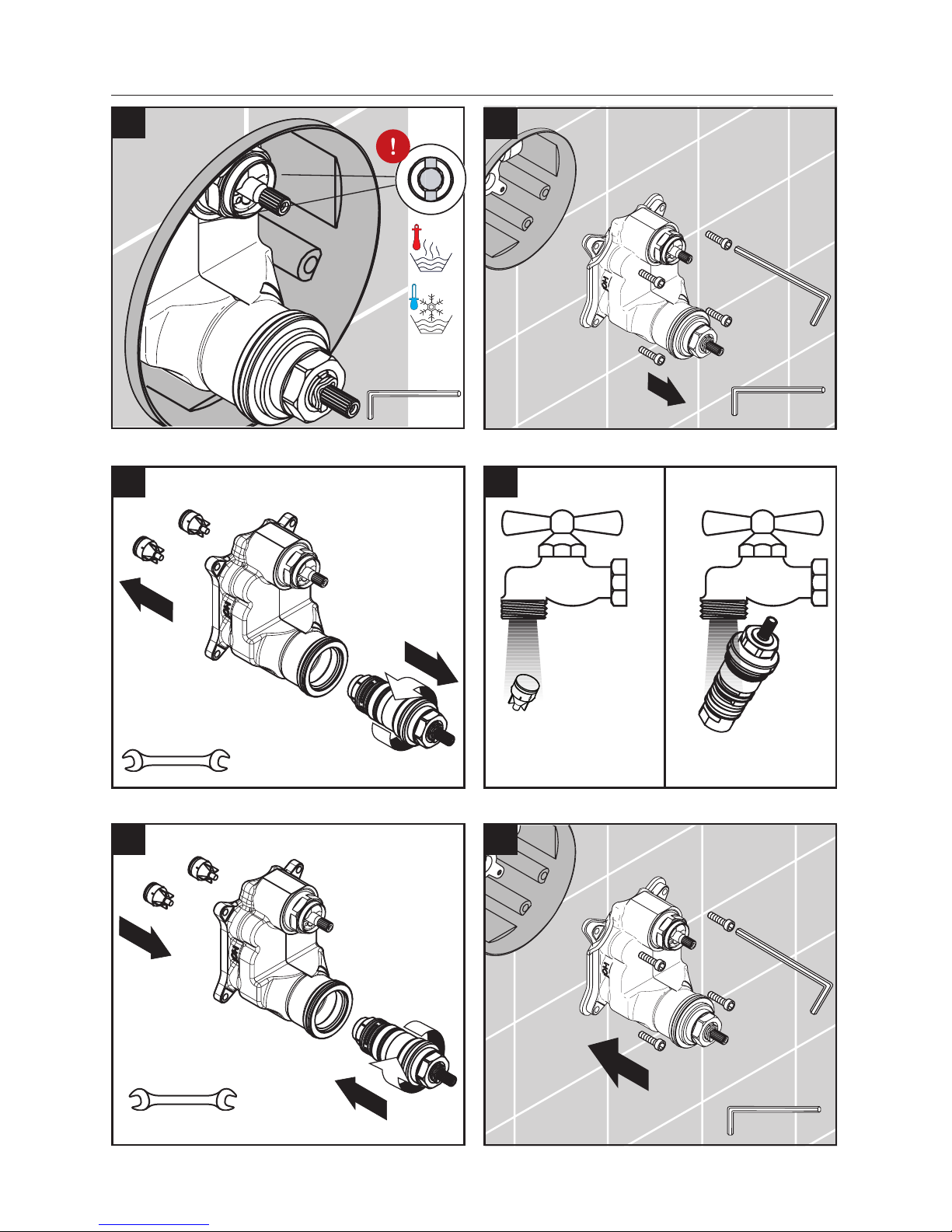

Cleaning / Nettoyage / Limpieza
24 mm
24 mm
12
3 4
5 6
4 mm
4 mm
4 mm

16
User Instructions / Instructions de service / Manejo
100° F >100° F
1
2

17
Problem Possible Cause Solution
Insufficient water Supply pressure inadequate Check water pressure
Cartridge filters dirty Clean the filters (see page
16)
Showerhead or handshower filter dirty Clean the filter
Crossflow: hot water forced into
cold water supply or vice versa
when mixture is closed
Check valves dirty or worn Clean check valves, replace
if necessary
Output temperature does not
correspond with temperature
marked on handle
Handle not justified Justify the handle
Water heater set too low Increase the hot water
temperature
Safety stop button not operating Button and/or spring are dirty or worn Clean spring and button,
replace if necessary
Handle hard to turn Cartridge dirty or worn Replace cartridge
Shower or spout dripping Volume control cartridge dirty or worn Clean or replace volume
control cartridge
Temperature regulation not
possible
(new installation) Hot and cold supplies
are reversed
Turn the function block 180°
Thermostatic cartridge dirty or worn Replace the thermostatic
cartridge
Troubleshooting

18
Dépannage
Dysfonctionnement Origine Solution
Pas assez d´eau Pression d´alimentation
insuffisante
Contrôlez la pression
Filtre de l´élément thermostatique
encrassé
Nettoyez les filtres (voir p. 16)
Joint-filtre de douchette encrassét Nettoyez le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau
chaude est comprimée dans
l´arrivée d´eau froide et vice
versa avec robinet fermé
Clapet anti-retour encrassé ou
défectueux
Nettoyez le clapet anti-retour ou le
changez éventuellement
La température à la sortie ne
correspond pas à la température
de réglage
Thermostat n'a été réglé Réglez le thermostat
Le réglage de la température
n´est pas possible
L´élément thermostatique est
encrassé ou entartré
Nettoyez l´élément thermostatique
ou le changez éventuellement
La pièce de base a une
alimentation inversée (l´eau froide
doit être à droite et l´eau chaude
à gauche) ou elle est montée à
l´envers
Montez le bloc de fonction à
180°
Bouton à pression du verrouillage
de sécurité défectueux
Ressort défectueux Nettoyez le ressort ou bien le
bouton à pression, le changez
éventuellement
Bouton à pression entartré
Fonctionnement de la poignée
difficile
Mécanisme d´arrêt défectueux Changez le mécanisme d´arrêt
La douchette ou le bec verseur
goutte
De la saleté ou de l´incrustation
sur le siège, mécanisme d´arrêt
défectueux
Nettoyez le mécanisme d´arrêt
ou le changez éventuellement

19
Localización de fallas
Problema Causa Solución
Sale poca agua presión insuficiente comprobar presión
filtro del termoelemento sucio limpiar filtro (ver página 16)
filtro de la ducha sucio limpiar / cambiar filtros entre flexo
y ducha
Flujo de agua cruzada agua
caliente entra en la tubería del
agua fría o al revés
válvula antirretorno sucia o pierde limpiar / cambiar válvula
Temperatura del agua no
corresponde a lo marcado
termostato no ha sido ajustado ajustar termostato
No es posible regular la
temperatura
termoelemento sucio/lleno de cal limpiar / cambiar termoelemento
cuerpo empotrado mal montado
(debe estar: frío = derecha) o
instalado girado en 180°
girar embellecedor en 180°
Botón de tope no funciona muelle defecto limpiar / cambiar
botón lleno de cal
Llave de paso va duro montura dañada cambiar montura
Llave de paso pierde agua suciedad/cal en el asiento de la
junta o montura dañada
limpiar / cambiar montura

20
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches
se composent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de
fonctionnalité. Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.
Pour de meilleurs résultats :
• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
 Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
 Les poudres de nettoyage, les tampons ou les brosses abrasives.
 Les nettoyeurs à vapeur.
 Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
