Hans Grohe SAM Set Plus 04527 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
SAM Set Plus
04527XX0

2
English
Installation Considerations
• For best results, Hansgrohe recommends that this
product be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• The SAM Set Plus may be used to replace the
shower arm and showerhead in an existing shower.
This manual does not provide instruction on removal
of the old shower arm. It may be necessary to
correct the existing plumbing before the SAM Set
Plus can be installed.
• The toggle bolts included with this set are suitable
for use in a tile or other solid surface wall. They
are not suitable for use in an acrylic or fiberglass
shower enclosure. Please contact the manufacturer
of the enclosure regarding recommended mounting
locations, reinforcement requirements, and
mounting hardware.
• Protection against backflow is provided by check
valve and by self-resetting diverter.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts, the
maximum output temperature can be no higher
than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Product Notes
• It is not possible to use the showerhead and the
handshower simultaneously.
• The diverter on the SAM Set Plus does not turn the
water off.
This product is intended as a showerhead
support only. Do not hang other items
from the shower arm or wallbar.
Do not use this product as a grab bar.
The adjustable handshower holder
(slider) on this model should not be used with
a handshower with a spray face larger than
125 mm (5") in diameter.

3
Français
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• SAM Set Plus peut être utilisé pour remplacer
le bras de douche et la pomme de douche dans
une douche existante. Ce manuel ne fournit aucun
renseignement sur le retrait de l’ancien bras de
douche. Il peut être nécessaire de modifier la
plomberie existante avant de pouvoir installer SAM
Set Plus.
• Les boulons à ailettes comprises dans cet ensemble
conviennent pour une utilisation sur mur carrelé ou
autre surface solide.
• Pour une installation dans une cabine de douche en
fibre de verre ou en acrylique, contactez le fabricant
de la cabine pour connaître les pièces de fixation et
emplacements de montage recommandés.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet de
douche ne doit pas excéder 120°F (49°C). Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F
(44°C).
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
Notes sur la produit
• Il n’est pas possible d’utiliser la pomme de douche
et la douchette simultanément.
• L'inverseur sur SAM Set Plus ne ferme pas l'eau.
Le bras de la douchette n’est conçu que
pour tenirla douchette et ne doit pas
servir à la suspension d’autres objets !
Le produit ne doit pas servir de poignée.
Le support de douchette réglable (curseur)
de ce modèle ne doit pas être utilisé avec une
douchette dont la surface de pulvérisation est
supérieure à 125 mm (5") de diamètre.

4
Español
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• El SAM Set Plus puede usarse para reemplazar
el brazo y el cabezal de una ducha ya instalada.
Este manual no brinda instrucciones sobre la
desinstalación de un brazo de ducha anterior. Es
posible que necesite corregir la plomería existente
antes de poder instalar el SAM Set Plus.
• Los taquetes de mariposa incluidos en este juego
son aptos para utilizar en azulejos u otra superficie
sólida de pared.
• En caso de instalarlo en un cerramiento de ducha
de fibra de vidrio o acrílico, contáctese con el
fabricante del cerramiento con respecto a los
lugares de montaje y los herrajes para el montaje
recomendados.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts, la
máxima temperatura de salida de la válvula de la
ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.
Notas sobre el producto
• No se pueden usar el cabezal de ducha y la ducha
de mano al mismo tiempo.
• El invertador en el SAM Set Plus no cierra el agua.
El brazo del ducha cabezal solo está
previsto para soportar el pulverizador
de ducha !no debe cargarse con otros
objetos!
El SAM Set Plus no debe ser utilizado
como un elemento de sujeción.
• El soporte de ducha de mano ajustable
(cursor) en este modelo no debe usarse con una
ducha de mano con una cara de rociado mayor
de 125 mm (5") de diámetro.

5
Tools Required / Outils Requis /
Herramientas Útiles
SAM Set Plus
04527XX0
8 mm
1⅛"
2.5 mm
⅜"
½" / 13 mm
or
¼" / 6 mm
2½" (64 mm) 13⅜" (340 mm)
8" (203 mm)13¼" (337 mm)
3⅛" (79 mm)
NPT ½"
⅞" (22 mm)
G ½
G ½
G½

6
Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
The height may be adjusted to
accommodate taller / shorter
users.
Be sure that there is enough space
between the mounting point and
the ceiling to accommodate the
SAM Set Plus.
Le hauteur peut être ajustée pour
s’adapter aux utilisateurs de taille
plus grande ou plus petite.
Assurez-vous qu’il y a assez
d’espace entre le point de
montage et le plafond pour
installer SAM Set Plus.
La altura puede modificarse para
ajustarse a usuarios más altos o
más bajos.
Asegúrese de que haya espacio
suficiente entre el punto de
montaje y el techo para que entre
el SAM Set Plus.
*The shower valve is not included. *La soupape n'est pas incluse. *La válvula no es incluida.
8"
min. 24"
approx. 77"
approx. 77"
8"
min. 24"
* *

7
Installation / Installation / Instalación

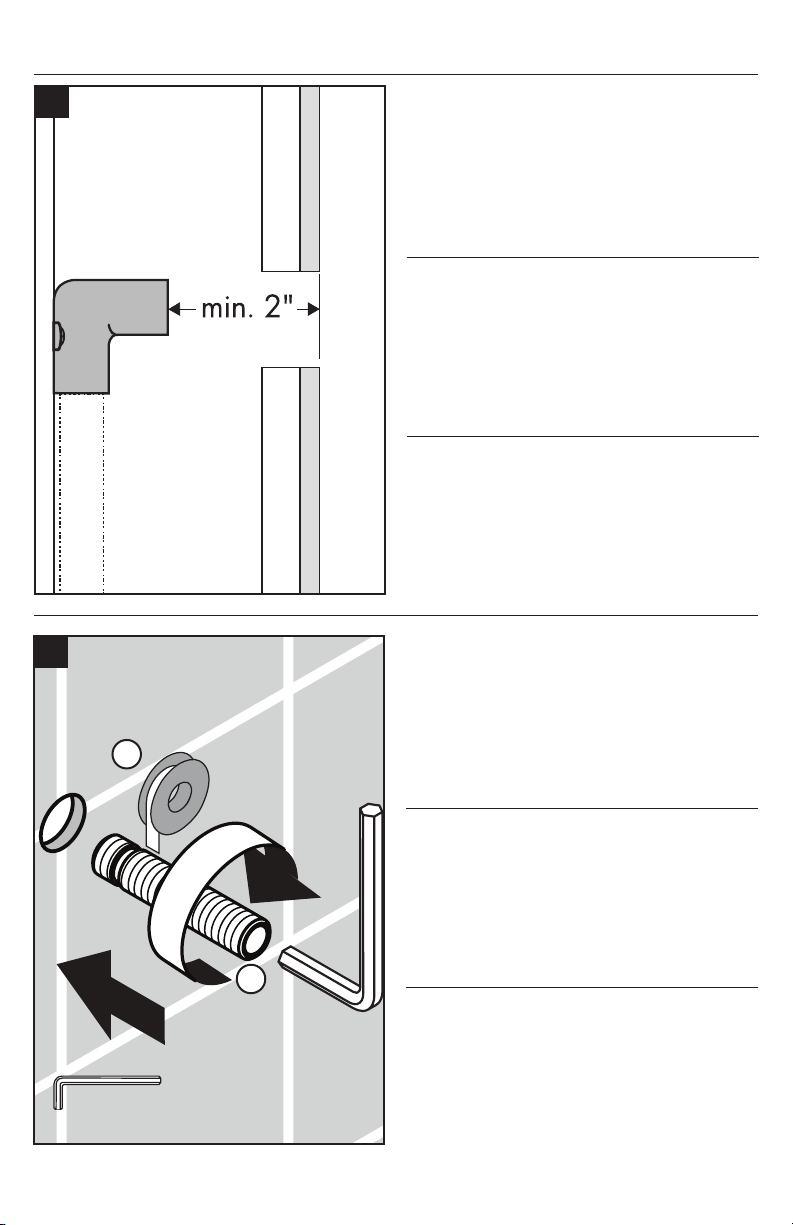

Rough-in
This unit requires a properly anchored ½" NPT elbow
(not included), a minimum of 2" (50 mm) behind the
surface of the finished wall.
Travaux préparatoires
Ce produit nécessite un coude NPT ½ po bien ancré,
à 2 po (50 mm) derrière la surface du mur fini.
Piezas interiores
Esta unidad requiere un codo NPT de ½" correcta-
mente anclado, a 2" (50 mm) detrás de la superficie
de la pared terminada.
Wrap the NPT threads on the mounting nipple with
plumbers thread tape.
Screw the nipple into the elbow.
Enveloppez les filets NPT sur l’embout de montage
avec du ruban de filetage de plomberie.
Vissez l’embout dans le coude.
Envuelva las roscas NPT en el niple de montaje con
cinta de plomero para roscas.
Atornille el niple en el codo.
1
½" NPT
2
1
2
⅜"

8
Mark a point on the nipple ¾" (20 mm) from the
surface of the finished wall.
Cut the nipple at that point.
The nipple should extend ¾" (20 mm) outside the
surface of the finished wall.
Install the mounting piece.
Marquez un point sur l’embout à ¾ po (20 mm) à
partir de la surface du mur fini.
Coupez l’embout à ce point.
L’embout devrait dépasser de ¾ po (20 mm) la
surface du mur fini.
Installez la pièce de montage.
Marque un punto en cada niple de ¾" (20 mm)
desde la superficie de la pared terminada.
Corte el niple en ese punto.
El niple debería sobresalir ¾" de la superficie de la
pared terminada.
Instale la pieza de montaje.
¾"
¾"
3
1
2
1⅛"
4

9
Installation with toggle bolts / Installation avec les chevilles à bascules /
Instalación con los fiadores de anclajes

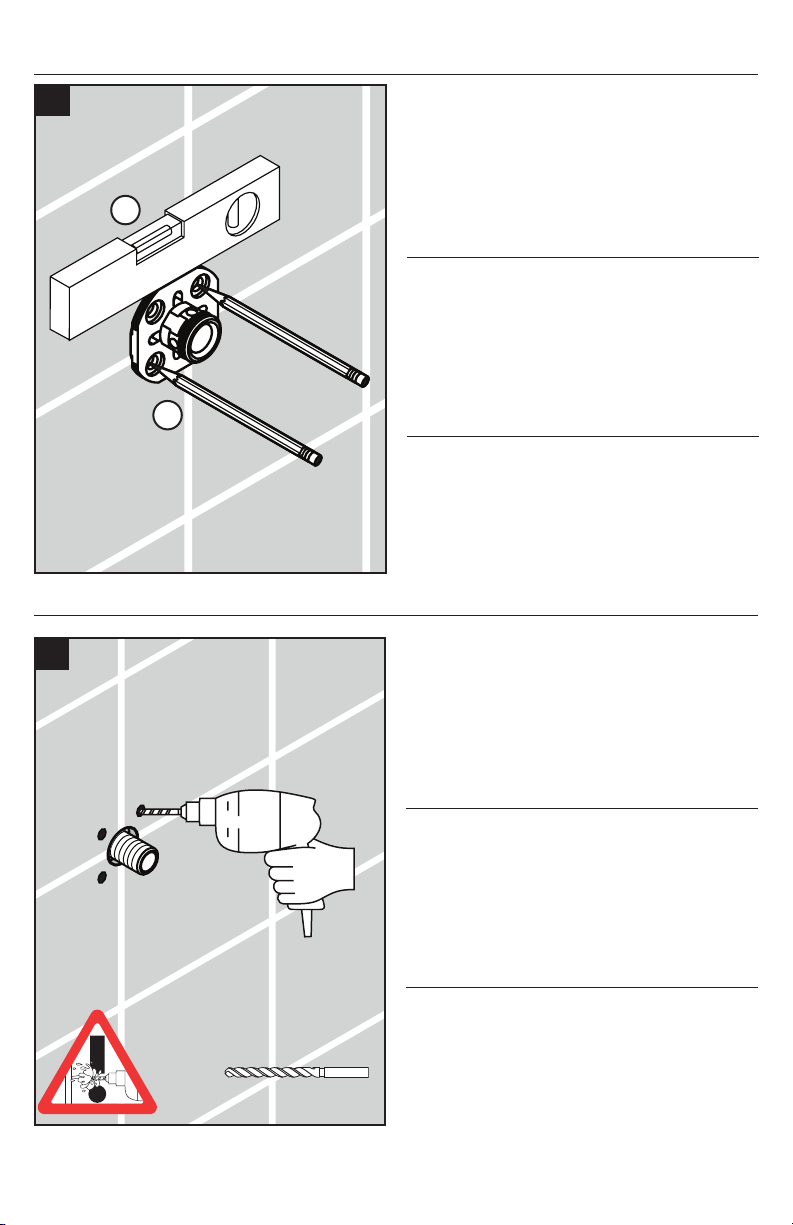

Make sure that the mounting piece is level.
Mark the positions of two screw holes.
Drill the screw holes.
Do not drill into a water line!
Veillez à ce que la pièce de montage soit au niveau.
Marquez les positions des deux trous de vissage
Percez les trous de vissage.
Ne percez pas dans une conduite d’eau!
Asegúrese de que la pieza de montaje quede
nivelada.
Marque las posiciones de dos orificios para tornillos.
Perfore los orificios para los tornillos.
¡No perfore las tuberías de agua!
6
½" / 13 mm
5
1
2

10

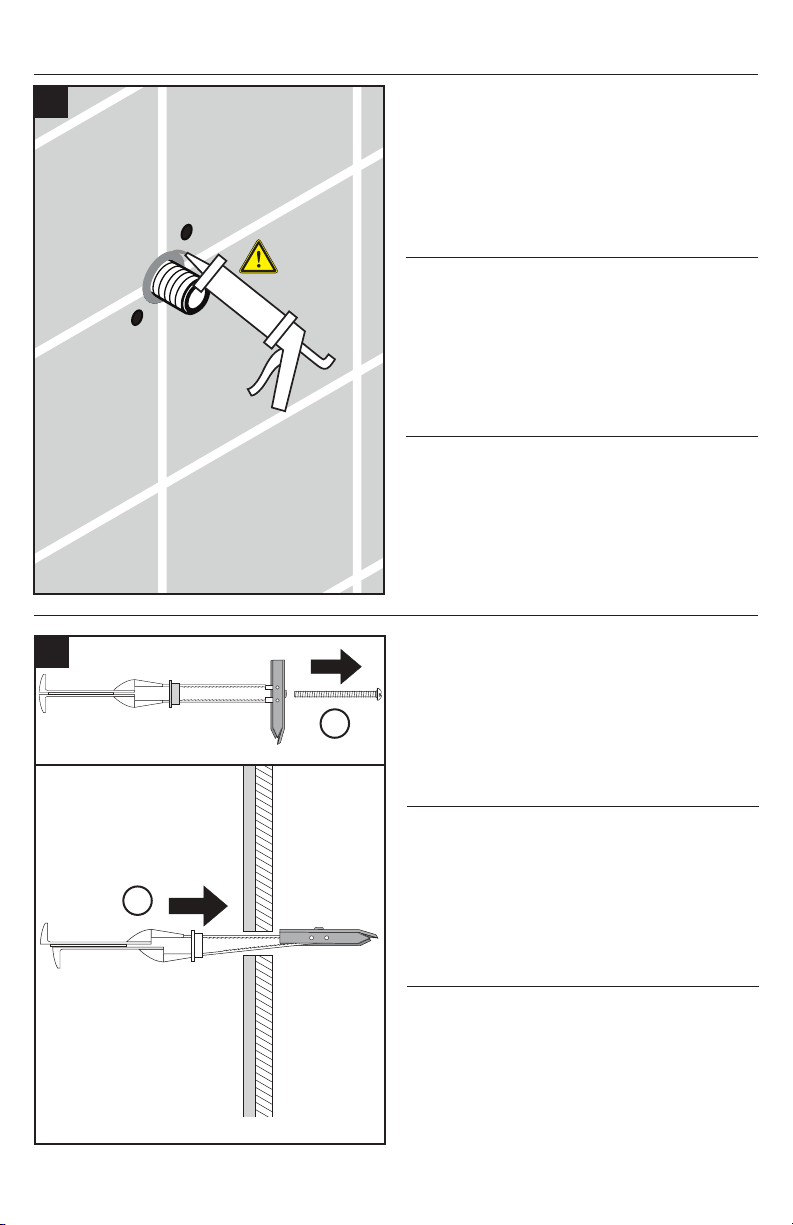

Seal the wall around the nipple using waterproof
sealant.
Failure to seal the wall may result in
property damage.
Remove the bolt from the strap toggle.
Hold the metal channel flat over the plastic straps.
Slide the metal channel into the hole.
Scellez le mur autour de le raccord fileté à l'aide
d'un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Retirez le boulon de la cheville à bascule.
Tenez le profilé métallique à plat sur les bandes
d'insertion.
Faites glisser le profilé métallique dans le trou.
Selle la pared alrededor del niple con un sellador
impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Retire el tornillo del fiador de anclaje.
Mantenga la canaleta metálica plana a lo largo de
las tiras plásticas.
Deslice la canaleta metálica a través del orificio.
7
1
2
8

11

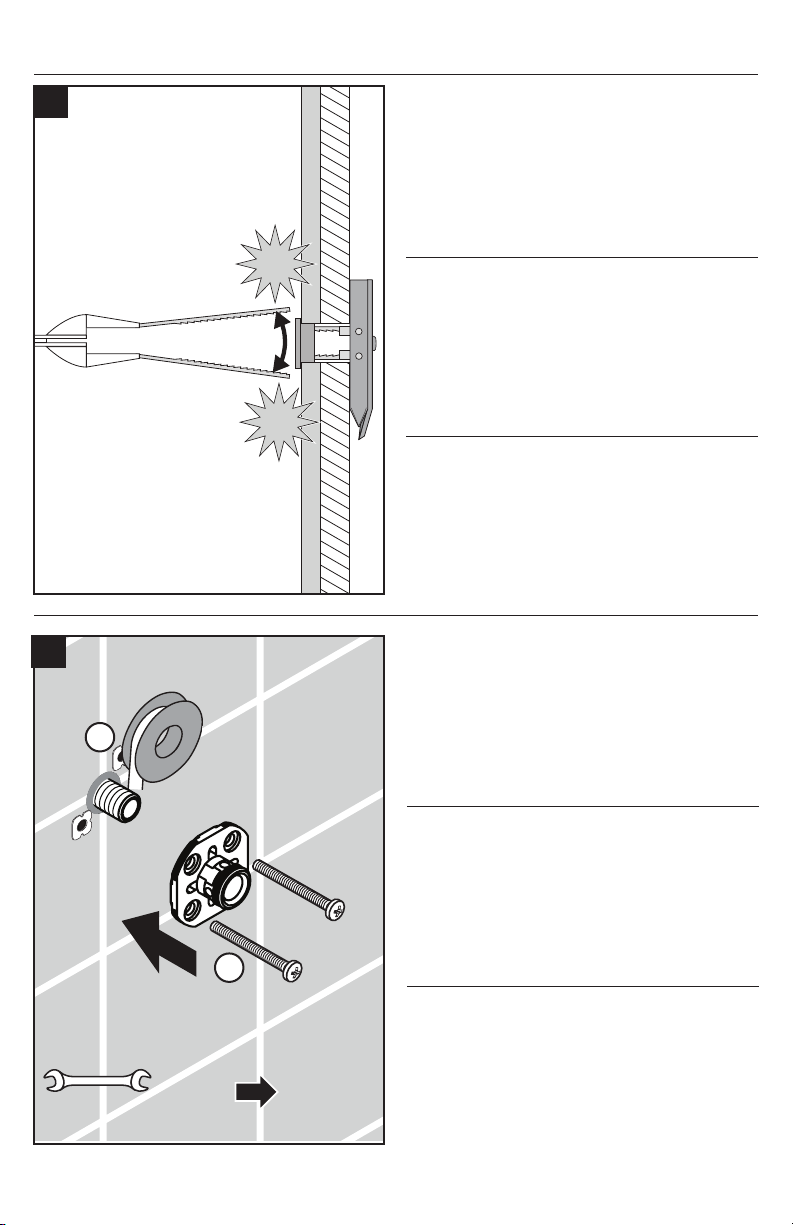

Pull the straps even, then pull them toward you, so
that the channel rests flat against the wall.
Slide the cap forward until the flange is flush with the
wall surface.
Tirez sur les bandes pour les équilibrer puis tirez-les
vers vous, afin que le profilé repose à plat contre le
mur.
Faites glisser le capuchon vers l'avant jusqu'à ce que
la bride soit de niveau avec la surface du mur.
Nivele y tire de las tiras plásticas hacia usted, para
que la canaleta quede apoyada de manera plana
detrás de la pared.
Deslice el cabezal hacia adelante hasta que el
reborde del mismo quede al ras de la pared.
9
10

12
Break the straps so that they are even with the cap
flange.
Wrap the threads on the nipple with plumbers thread
tape.
Position the mounting piece over the nipple and the
caps.

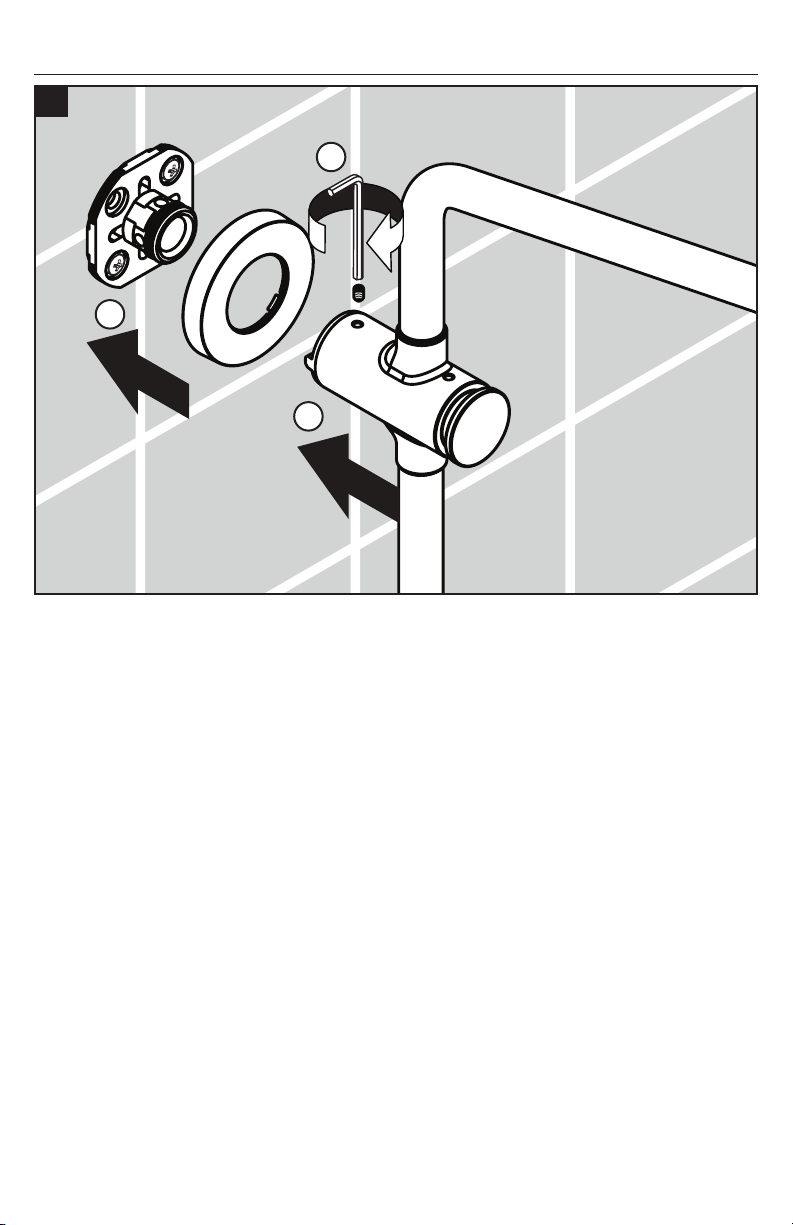

Install the mounting piece using the bolts included
with the snap toggles.
Cassez les bandes afin qu'elles soient de niveau avec
la bride du capuchon.
Enveloppez les filetages du mamelon avec du ruban
de plomberie.
Positionnez la pièce de montage sur le mamelon et
les capuchons.
Installez la pièce de montage en utilisant les boulons
inclus avec les fixations à bascule.
Quiebre las tiras plásticas a la altura del reborde del
cabezal.
Envuelva la rosca de la boquilla con cinta de
sellado.
Coloque la pieza de montaje sobre la boquilla y los
cabezales.
Instale la pieza de montaje usando los tornillos inclui-
dos con los fiadores de anclaje.
snap!
snap!
11
12
1
2
p. 16
1⅛"

13
Installation with screws and anchors / Installation avec vis et chevilles /
Instalación con tornillos y pernos de anclaje
Make sure that the mounting piece is level.
Mark the positions of four screw holes.
Veillez à ce que la pièce de montage soit au niveau.
Marquez les positions des quatre trous de vissage
Asegúrese de que la pieza de montaje quede
nivelada.
Marque las posiciones de quatro orificios para
tornillos.
Drill the screw holes.
Do not drill into a water line!
Percez les trous de vissage.
Ne percez pas dans une conduite
d’eau!
Perfore los orificios para los tornillos.
¡No perfore las tuberías de agua!
6
¼" / 6 mm
5
1
2

14
Seal the wall around the nipple using waterproof
sealant.
Failure to seal the wall may result in
property damage.
Scellez le mur autour de le raccord fileté à l'aide
d'un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer des
dommages.
Selle la pared alrededor del niple con un sellador
impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Install the anchors.
Seal the wall around the anchors using waterproof
sealant.
Installez les chevilles.
Scellez le mur autour des chevilles à l’aide d’un
agent d’étanchéité.
Instale los pernos de anclaje.
Selle la pared alrededor de los pernos de anclaje
con un sellador impermeable.
7
8
1
2

15
Install the mounting piece.
Installez la plaque de montage.
Instale la placa de montaje.
9
p. 16
8 mm
1⅛"

16
All installations / Toutes les installations / Todos los instalaciones
Installez l’écusson.
Installez SAM Set Plus.
Serrez la vis de pression.
Instale el escudo.
Instale el SAM Set Plus.
Ajuste el tornillo de bloqueo.
Install the escutcheon.
Install the SAM Set Plus.
Tighten the set screw.
1
2
3
1
2.5 mm

17

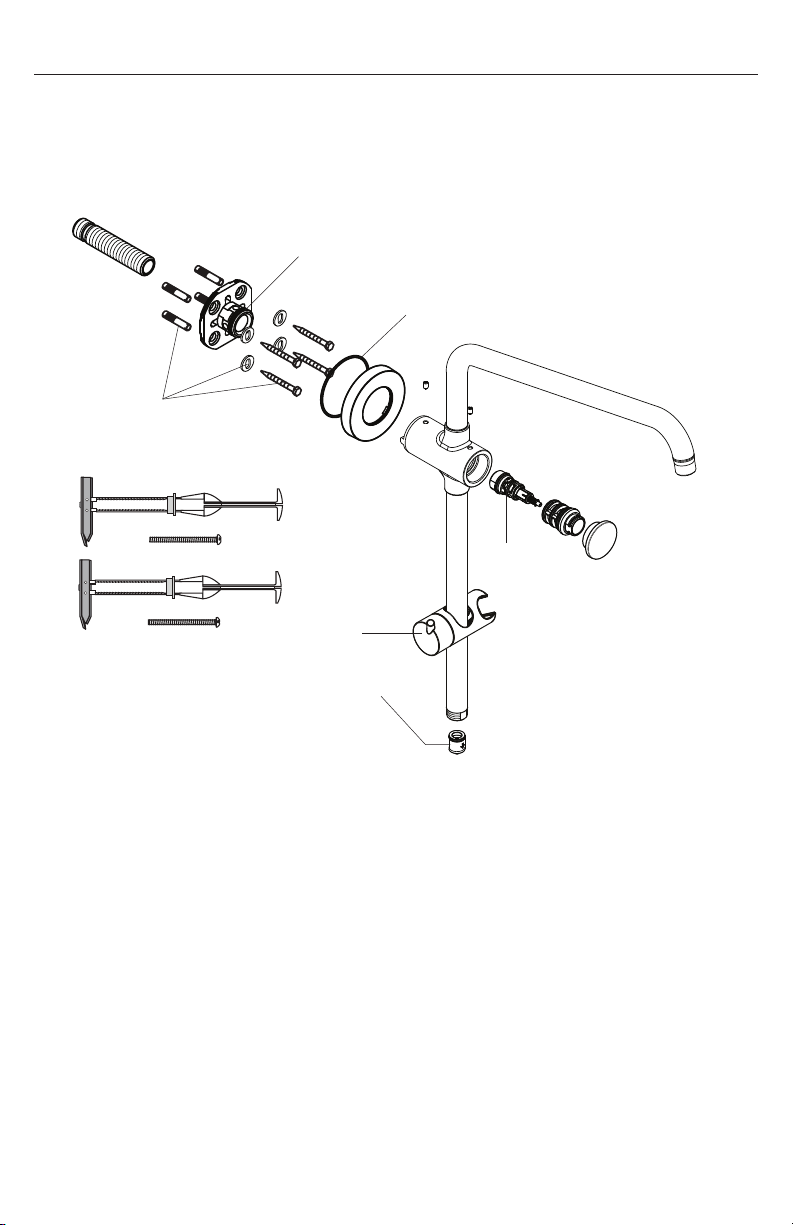

Replacement Parts / Pièces détachées / Repuestos
XX = Colors / Couleurs / Acabados
00 = Chrome
82 = Brushed Nickel
SAM Set Plus
04527XX0
95160XX0
94074000
92146000
25 x 2.5
98472000
65 x 2
95657000
98716000

18
User Instructions / Instructions de service / Manejo
The diverter does not toggle. Turn the water off at
the valve to reset the diverter to the showerhead
position.
Fermez le mitigeur douche pour réinitialiser
l'inverseur à la pomme de douche.
Cierre el mezclador para restablecer el inversor
con la ducha fija.
3
1 2

19
1
2
3

20

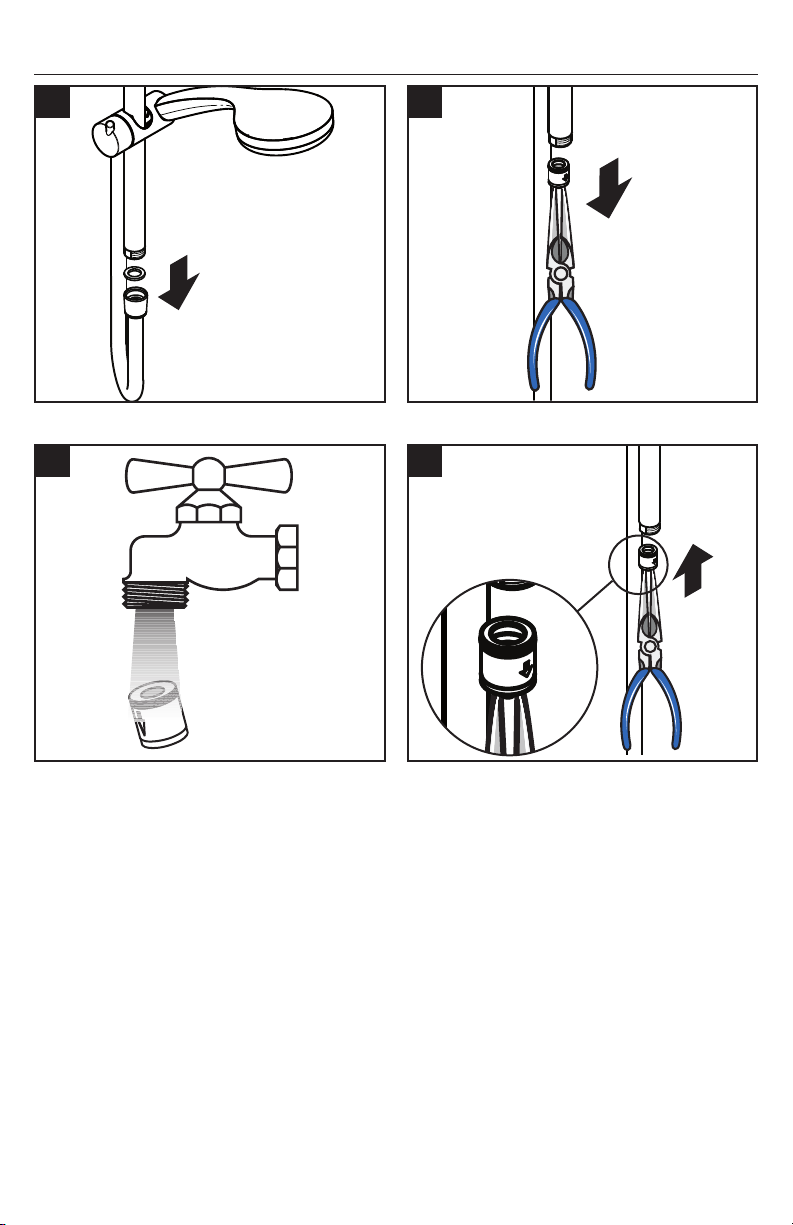

Check valve maintenance /Entrieten clapet anti-retour / Mantenimiento
válvula antirretorno
1 2
3 4
