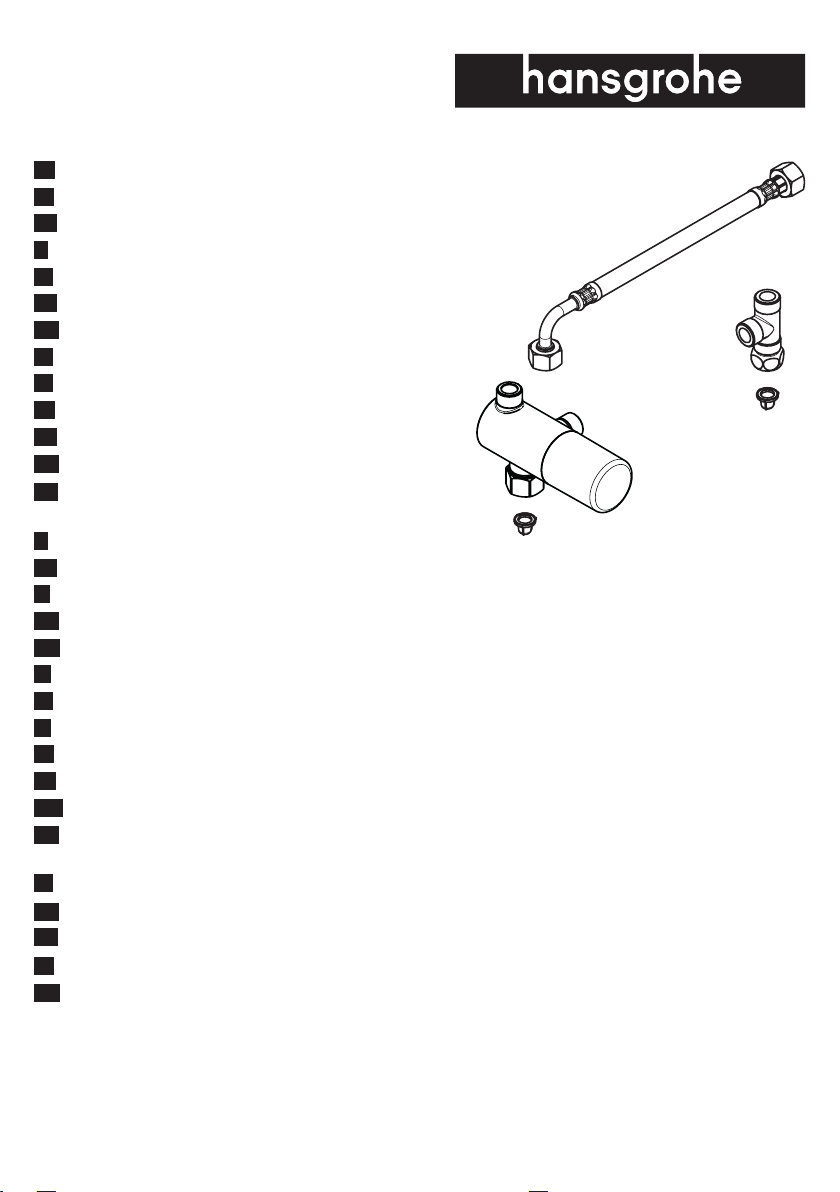

Hans Grohe Ecostat 15346000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρµολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /
Ръководство за монтаж 26
JP 取扱説明書/施工説明書 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 31
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Shqip 28
 29
Türkçe 30
Magyar 31
15346000

2
Deutsch
Montage Waschtischmischer (siehe Seite 32)
Montage Standventil (siehe Seite 33)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Durchflussleistung bei 0,3 MPa: 12 l/min
Werkseinstellung: 38°C ± 2K
Temperatureinstellung: 30 - 45°C
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Die Thermische Desinfektion nach Arbeitsblatt DVGW
W 551 (≥ 70°C / > 3 min) darf nur geschultes
Personal durchführen. (siehe Seite 36)
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 35)
Nach erfolgter Montage muss die Auslauftemperatur
des Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
Maße (siehe Seite 38)
Serviceteile (siehe Seite 38)
Reinigung (siehe Seite 39)
Wartung (siehe Seite 34)
• Der Thermostat ist mit Rückflussverhinderern
ausgestattet. Rückflussverhinderer müssen gemäß
EN 806-5 regelmäßig in Übereinstimmung mit
nationalen oder regionalen Bestimmungen auf ihre
Funktion geprüft werden (mindestens einmal
jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.

3
Français
Montage robinetterie de lavabo (voir pages 32)
Montage robinet simple (voir pages 33)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Débit à 0,3 MPa: 12 l/min
Réglage d’usine: 38°C ± 2K
Réglage de la température: 30 - 45°C
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Seul du personnel formé a le droit d'effectuer la
désinfection thermique selon la fiche de travail DVGW
W 551 (≥ 70°C / > 3 minutes). (voir pages 36)
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 35)
Le montage terminé, contrôler la température de l’eau
puisée au mitigeur thermostatique. Un étalonnage est
nécessaire si la température de l’eau mitigée mesurée
au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Dimensions (voir pages 38)
Pièces détachées (voir pages 38)
Nettoyage (voir pages 39)
Entretien (voir pages 34)
• Le mitigeur thermostatique est équipé de clapets
anti-retour. Les clapets anti-retour doivent être
examinés régulièrement conformément à la norme
EN 806-5 ou conformément aux dispositions
nationales ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de
temps en temps en position très chaude et très froide.

4
English
Assembly basin mixer (see page 32)
Assembly Pillar Tap (see page 33)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Rate of flow by 0,3 MPa: 12 l/min
Factory preset: 38°C ± 2K
Temperature adjustment: 30 - 45°C
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
Thermal disinfection pursuant to process sheet DVGW
W 551 (≥ 70°C / > 3 min) must only be carried out by
qualified personnel. (see page 36)
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 35)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.
Dimensions (see page 38)
Spare parts (see page 38)
Cleaning (see page 39)
Maintenance (see page 34)
• The mixer is equipped with check valves. The check
valves must be checked regularly according to
EN 806-5 in accordance with national or regional
regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.

5
Italiano
Montaggio valvola a colonna (vedi pagg. 32)
Montaggio miscelatore di lavabo (vedi pagg. 33)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Potenza di erogazione a 0,3 MPa: 12 l/min
Regolazione di fabbrica: 38°C ± 2K
Regolazione del termperatura: 30 - 45°C
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
La disinfezione termica, secondo la scheda di lavoro
DVGW W 551 (≥ 70 °C / > 3 min), deve essere
eseguita solo da personale addestrato. (vedi pagg. 36)
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 35)
Effettuata l’installazione del miscelatore termostatico
bisogna controllare la temperatura di uscita. La taratura
è necessaria quando la temperatura dell’acqua
misurata sul punto di prelievo non corrisponde a quella
fissata sul termostato.
Ingombri (vedi pagg. 38)
Parti di ricambio (vedi pagg. 38)
Pulitura (vedi pagg. 39)
Manutenzione (vedi pagg. 34)
• Il miscelatore termostatico è dotato di una valvola
antiritorno. La valvola di non ritorno deve essere
controllata regolarmente come da EN 806-5,
secondo le normative nazionali e regionali (almeno
una volta all'anno).
• Per garantire la scorrevolezza dell’elemento di
regolazione, di tanto in tanto si dovrebbe regolare il
termostatico passando da tutto caldo a tutto freddo.

6
Español
Montaje mezclador para lavabo (ver página 32)
Montaje grifo de lavabo (ver página 33)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Caudal a 0,3 MPa: 12 l/min
Valor de fábrica: 38°C ± 2K
Regulación de temperatura: 30 - 45°C
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
La desinfección térmica conforme a la hoja de trabajo
DVGW W 551 (≥ 70°C / > 3 min) solo puede ser
ejecutada por personal especializado. (ver página 36)
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 35)
Después del montaje deberá comprobarse la tempera-
tura del agua del termostato, en la salida del caño.
Una corrección se efectuará siempre y cuando la
temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del
termostato.
Dimensiones (ver página 38)
Repuestos (ver página 38)
Limpiar (ver página 39)
Mantenimiento (ver página 34)
• El termostato está equipado con válvula, la cual
evita el retorno del agua a la tubería. Las válvulas
anti-retorno tienen que ser controladas regularmente
según la norma EN 806-5, en acuerdo con las
regulaciones nacionales o regionales (una vez al
año, por lo menos).
• Para garantizar el funcionamiento duradero del
termostato, el mando del mismo debería girarse de
vez en cuando del extremo frío al extremo caliente.

7
Nederlands
Montage lavabomengkraan (zie blz. 32)
Montage dienstkraan (zie blz. 33)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Doorvoercapaciteit bij 0,3 MPa: 12 l/min
Fabrieksinstelling: 38°C ± 2K
Temperatuur instellen: 30 - 45°C
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
De thermische desinfectie conform werkblad DVGW
W 551 (≥ 70°C / > 3 min) mag enkel uitgevoerd
worden door geschoold personeel. (zie blz. 36)
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 35)
Na montage dient de uitstroomtemperatuur van de
thermostaat gecontroleerd te worden. Een correctie is
noodzakelijk als de aan het tappunt gemeten tempera-
tuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Maten (zie blz. 38)
Service onderdelen (zie blz. 38)
Reinigen (zie blz. 39)
Onderhoud (zie blz. 34)
• De thermostaat is voorzien van terugslagkleppen.
Keerkleppen moeten volgens EN 806-5 regelmatig
en volgens plaatselijk geldende eisen op het
funktioneren gecontroleerd worden. (Tenminste een
keer per jaar)
• Om het soepel lopen van de regeleenheid te
garanderen moet de thermostaat van tijd tot tijd op
heel koud en heel warm worden ingesteld.

8
Dansk
Montering Armaturblander (se s. 32)
Montering Armatur (se s. 33)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Gennemstrømningsydelse ved 0,3 MPa: 12 l/min
Fabriksindstilling: 38°C ± 2K
Temperaturjustering: 30 - 45°C
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Den termiske desinfektion iht. arbejdsblad DVGW
W 551 (≥ 70°C / > 3 min) må kun gennemføres af
trænet personale. (se s. 36)
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 35)
Efter monteringen skal termostatens udløbstemperatur
kontrolleres. Såfremt den målte vandtemperatur afviger
fra den på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Målene (se s. 38)
Reservedele (se s. 38)
Rengøring (se s. 39)
Service (se s. 34)
• Termostaten er forsynet med kontraventil . Ifølge
EN 806-5 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør
termostaten fra tid til anden motioneres (stilles
skiftevis helt varm og helt kold).

9
Português
Montagem Misturadora de lavatório (ver página 32)
Montagem Torneira de pé (ver página 33)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Caudal o 0,3 MPa: 12 l/min
Regulação de fábrica: 38°C ± 2K
Regulação da temperatura: 30 - 45°C
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
A desinfecção térmica, segundo a ficha técnica DVGW
W 551 (≥ 70°C / > 3 min), só pode ser realizada por
funcionários devidamente qualificados. (ver página 36)
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 35)
É necessária correcção se a temperatura medida no
ponto de saída diferir da temperatura marcada na
escala.
Medidas (ver página 38)
Peças de substituição
(ver página 38)
Limpeza (ver página 39)
Manutenção (ver página 34)
• A misturadora está equipada com válvulas
anti-retorno. As válvulas anti-retorno devem ser
verificadas regularmente de acordo com a
EN 806-5 segundo os regulamentos nacionais ou
regionais (pelo menos uma vez por ano).
• Para garantir um funcionamento suave do elemento
termostático é necessário de vez em quando rodar
totalmente o manípulo da termostática da posição
quente para a fria.

10
Polski
Montaż Mieszacz umywalkowy (patrz strona 32)
Montaż Zawór stojący (patrz strona 33)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Wydajność przepływu przy 0,3 MPa: 12 l/min
Ustawienie fabryczne: 38°C ± 2K
Regulacja temperatury: 30 - 45°C
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Zgodnie z arkuszem roboczym DVGW
W 551 (≥ 70°C / > 3 min) dezynfekcję termiczną
może przeprowadzać jedynie przeszkolony personel.
(patrz strona 36)
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 35)
Po ukończeniu montażu należy sprawdzić temperaturę
ciepłej wody na wylocie z termostatu. Korekta będzie
konieczna wtedy, gdy zmierzona temperatura na
wylocie różni się od temperatury nastawionej na
termostacie.
Wymiary (patrz strona 38)
Części serwisowe (patrz strona 38)
Czyszczenie (patrz strona 39)
Konserwacja (patrz strona 34)
• Termostat wyposażony został w zabezpieczenia
przed przepływem zwrotnym. Zgodnie z normą
EN 806-5, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem
zwrotnym musi być kontrolowane (przynajmniej raz
w roku).
• Aby zachować łatwość obsługi termostatu, od czasu
do czasu należy go przekręcić na całkiem zimną i
na całkiem ciepłą wodę.

11
Česky
Montáž Směšovací baterie umyvadlová (viz strana 32)
Montáž Stojánkový ventil (viz strana 33)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Průtokové množství při 0,3 MPa: 12 l/min
Nastavení z výroby: 38°C ± 2K
Nastavení teploty: 30 - 45°C
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Tepelnou desinfekci pode pracovního listu DVGW
W 551 (≥ 70°C / > 3 min) smí provádět pouze
vyškolený personál. (viz strana 36)
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 35)
Po ukončení montáže se musí zkontrolovat teplota vody
vytékající z termostatu. Pokud se teplota změřená v
místě odběru liší od teploty nastavené na termostatu, je
nutné provést korekci.
Rozmìry (viz strana 38)
Servisní díly (viz strana 38)
Čištění (viz strana 39)
Údržba (viz strana 34)
• Termostat je vybaven omezovačem zpětného toku. U
zpětných ventilů se musí podle EN 806-5 v souladu
s národními nebo regionálními předpisy testovat
jejich funkčnost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl
by se termostat čas od času nastavit na úplně horkou
a úplně studenou vodu.

12
Slovensky
Montáž zmiešavacia batéria na umývadlo (viď strana 32)
Montáž stojanový ventil (viď strana 33)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Prietokové množstvo pri 0,3 MPa: 12 l/min
Nastavenie z výroby: 38°C ± 2K
nastavenie teploty: 30 - 45°C
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Termickú dezinfekciu podľa pracovného listu nemecké-
ho zväzu DVGW W 551 (≥ 70°C / > 3 min.) smie
vykonávať iba vyškolený personál. (viď strana 36)
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 35)
Po ukončení montáže sa musí skontrolovať teplota vody
vytekajúcej z termostatu. Pokiaľ sa teplota nameraná na
mieste odberu líši od teploty nastavenej na termostate,
je nutné vykonať korekciu.
Rozmery (viď strana 38)
Servisné diely (viď strana 38)
Čistenie (viď strana 39)
Údržba (viď strana 34)
• Batéria je vybavená spätným uzáverom. Pri spätných
ventiloch sa musí podľa EN 806-5 v súlade s
národnými alebo regionálnymi predpismi testovať
ich funkčnosť (aspoň raz ročne).
• Aby bol zaistený ľahký chod regulačnej jednotky,
mal by sa termostat z času čas nastaviť na maximál-
ne horúcu a maximálne studenú vodu.

13
中文
安装 盥洗盆混合龙头 (参见第页32)
安装 立式龙头 (参见第页33)
安全技巧
装配时为避免挤压和切割受伤,必须戴上手套.
本产品只允许作为洗浴,卫生和洁身之用.
冷热水管间过大的压力差必须予以平衡.
安装提示
• 安装前必须检查产品是否受到运输损害.安装
后将不认可运输损害或表面损伤.
• 管道和阀门必须根据通用标准进行安装,冲洗
和检查.
• 请遵守当地国家现行的安装规定.
技术参数
工作压强: 最大1MPa
推荐工作压强:0,1-0,5MPa
测试压强:1,6MPa
(1MPa=10bar=147PSI)
流量钟0,3MPa:12升/分钟
出厂调整:38°C±2K
温度调整:30-45°C
热水温度: 最大60°C
热力消毒:70°C/4分钟
只允许受过培训的人员按照工作表DVGWW551
(≥70°C/>3min)进行热力消毒.(参见第页36)
该产品专为饮用水设计!
符号说明
请勿使用含有乙酸的硅胶!
调节 (参见第页35)
安装完成后必须检查调温器的出水温度.如在取水
处测量所得的温度与调温器上设定的温度有偏差,
那么必须进行调整.
大小 (参见第页38)
备用零件 (参见第页38)
清洗 (参见第页39)
保养 (参见第页34)
• 此恒温龙头带有单向阀.单向阀必须在符合国
家或当地的法律的情况下按照EN806-5定期检
查(至少一年一次).
• 为了保证恒温器的稳定运转,请务必定期从最
热到最冷转动调温器.

14
Русский
Монтаж Смеситель для умывальника (см. стр. 32)
Монтаж Стоячий клапан (см. стр. 33)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Расход при 0,3 МПа: 12 л/мин
Заводская настройка: 38°C ± 2K
Настройка температуры: 30 - 45°C
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Термическую дезинфекцию согласно рабочему
стандарту DVGW W 551 (≥ 70°C / > 3 мин)
разрешается проводить только обученному персона-
лу. (см. стр. 36)
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 35)
После монтажа следует проверить температуру на
выходе из термостата. Скорректируйте температуру
воды, если она отличается от установленной на
термостате.
Размеры (см. стр. 38)
Κомплеκт (см. стр. 38)
Очистка (см. стр. 39)
Техническое обслуживание
(см. стр. 34)
• Термостат оснащен клапанами обратного
течения. Защита обратного тока должна регуляр-
но проверяться (минимум один раз в год) по
стандарту EN 806-5 или в соответствии с
национальными или региональными нормативами
• Для гарантии плавного изменения температуры и
долгого срока службы необходимо периодически
поворачивать ручку регулировки температуры из
положение максимально горячая в положение
максимально холодная вода.

15
Suomi
Asennus eittiöhana (katso sivu 32)
Asennus Vesihana (katso sivu 33)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Läpivirtausmäärä 0,3 MPa paineella: 12 l/min
Tehdasasetus: 38°C ± 2K
Lämpötilansäätö: 30 - 45°C
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Lämpödesinfektion saa suorittaa vain koulutettu
henkilökunta DVGW:n työpaperin W 551 mukaisesti
(≥ 70°C / > 3 min). (katso sivu 36)
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 35)
Asennuksen jälkeen termostaatin ulostulolämpötila on
tarkastettava. Säätö on tarpeen, jos käyttöpisteessä
mitattu veden lämpötila eroaa termostaattiin säädetystä
lämpötilasta.
Mitat (katso sivu 38)
Varaosat (katso sivu 38)
Puhdistus (katso sivu 39)
Huolto (katso sivu 34)
• Termostaatti on varustettu vastaventtiileillä. Vastavent-
tiilien toiminta on tarkastettava säännöllisesti
paikallisten ja kansallisten määräysten mukaisesti
(EN 806-5, vähintään kerran vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaamiseksi,
säädä säätöyksikkö ajoittain täysin kylmälle ja täysin
kuumalle.

16
Svenska
Montering Tvättställsblandare (se sidan 32)
Montering Pelarblandare (se sidan 33)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Flödeskapacitet vid 0,3 MPa: 12 l/min
Fabriksinställning: 38°C ± 2K
Temperaturinställning: 30 - 45°C
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Den termiska desinfektionen enligt arbetsblad DVGW
W 551 (≥ 70°C / > 3 min) får bara utföras av utbildad
personal. (se sidan 36)
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 35)
När monteringen är klar måste termostatens tömnings-
temperatur kontrolleras. En justering är nödvändig om
den uppmätta temperaturen vid tappningsstället avviker
från den som är inställd på termostaten.
Måtten (se sidan 38)
Reservdelar (se sidan 38)
Rengöring (se sidan 39)
Skötsel (se sidan 34)
• Termostaten är utrustad med backventiler. Backventi-
lers funktion måste kontrolleras regelbundet enligt
nationella eller regionala bestämmelser i enlighet
med EN 806-5 (minst en gång per år).
• För att garantera att termostaten ej kalkar igen, ska
den regelbundet, en gång per vecka, konditioneras.
Det sker genom att man några gånger snabbt slås
om temperaturen från hett till kallt och tillbaka.

17
Lietuviškai
Montavimas prausyklės maišytuvas (žr. psl. 32)
Montavimas bemaišytuvis čiaupas (žr. psl. 33)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Vandens pralaidumas, esant 0,3 MPa slėgiui: 12 l/min
Gamykliniai nustatymai: 38°C ± 2K
Temperatūros reguliavimas: 30 - 45°C
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Dezinfekuoti termiškai pagal darbo specifikaciją DVGW
W 551 (≥70°C / > 3 min.) gali tik išmokyti darbuoto-
jai. (žr. psl. 36)
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 35)
Sumontavus, būtina patikrinti vandens, išeinančio iš
termostato, temperatūrą. Pakoreguokite vandens
temperatūrą, jei būtina.
Išmatavimai (žr. psl. 38)
Atsarginės dalys (žr. psl. 38)
Valymas (žr. psl. 39)
Techninis aptarnavimas (žr. psl. 34)
• Termostatas yra su grįžtamosios srovės sustabdymo
vožtuvais. Atbulinio vožtuvo apsauga privalo būti
tikrinama reguliariai (mažiausiai kartą per metus)
pagal EN 806-5 arba pagal galiojančias nacionali-
nes arba regionines normas.
• Tam, kad būtų garantuotas tolygus temperatūros
reguliavimas ir ilgas naudojimasis, būtina periodiškai
temperatūros rankenėlę pasukti į karščiausios ir
šalčiausios temperatūros padėtį.

18
Hrvatski
Sastavljanje miješalica za umivaonik (pogledaj stranicu 32)
Sastavljanje pipac (pogledaj stranicu 33)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Protok vode uz tlak od 0,3 MPa: 12 l/min
Tvornički namješteno: 38°C ± 2K
namještanje temperature: 30 - 45°C
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Termičku dezinfekciju sukladno radnom listu DVGW
W 551 (≥ 70°C / > 3 min) smije obavljati samo
obučeno osoblje. (pogledaj stranicu 36)
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 35)
Nakon instalacije treba ispitati izlaznu temperaturu
termostata. Korekcija je neophodna, ako izmjerena
temperatura na mjestu uzimanja odstupa od temperatu-
re koja je namještena na termostatu.
Mjere (pogledaj stranicu 38)
Rezervni djelovi
(pogledaj stranicu 38)
Čišćenje (pogledaj stranicu 39)
Održavanje (pogledaj stranicu 34)
• Termostat je opremljen nepovratnim ventilom
Ispravnost nepovratnog ventila mora se redovito
provjeravati prema standardu EN 806-5 i u skladu
sa važećim propisima (najmanje jednom godišnje).
• Kako bi se olakšala prohodnost i produljio vijek
trajanja regulacijske jedinice, potrebno je s vremena
na vrijeme podesiti termostat iz položaja maksimal-
no tople u položaj maksimalno hladne vode.

19
Română
Montare Baterie de montat pe blat (vezi pag. 32)
Montare Baterie lavoar (vezi pag. 33)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Debit de apă la 0,3 MPa: 12 l/min
Setarea din fabrică: 38°C ± 2K
Reglarea temperaturii: 30 - 45°C
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Dezinfecţia termică conform Fişei de lucru DVGW
W 551 (≥ 70°C / > 3 min) poate fi efectuată doar de
către un personal instruit. (vezi pag. 36)
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 35)
După montare verificaţi temperatura de ieşire la
termostat. În cazul în care există o diferenţă între
temperatura măsurată la golire şi temperatura reglată la
termostat trebuie efectuată o corecţie.
Dimensiuni (vezi pag. 38)
Piese de schimb (vezi pag. 38)
Curăţare (vezi pag. 39)
Întreţinere (vezi pag. 34)
• Termostatul este dotat cu supape antiretur. Supapele
antiretur trebuie verificate regulat conform EN 806-5
şi standardele naţionale sau regionale (cel puţin o
dată pe an).
• Pentru garantarea mişcării uşoare a unităţii de
reglare, vă recomandăm să setaţi termostatul pe
poziţiile limită cald şi rece.

20
Ελληνικά
Συναρμολόγηση Αναμικτική μπαταρία νιπτήρα
(βλ. Σελίδα 32)
Συναρμολόγηση Μπαταρία μίας ροής νιπτήρα
(βλ. Σελίδα 33)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυµατισµούς κατά τη συναρµο-
λόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιµοποιείται µόνο σαν
µέσο λουτρού, υγιεινής και καθαρισµού του
σώµατος.
Οι διαφορές της πίεσης µεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθµίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρµολόγηση πρέπει να εξεταστεί το
προϊόν για ζηµιές µεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζηµιές από τη µεταφορά ή
επιφανειακές ζηµιές.
• Οι σωλήνες και η µπαταρία πρέπει να τοποθετηθούν
σύµφωνα µε τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιµαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης
που ισχύουν σε κάθε κράτος.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώµενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Κατανάλωση νερού στα 0,3 MPa: 12 l/min
Εργοστασιακή ρύθµιση: 38°C ± 2K
Ρύθµιση θερµοκρασίας: 30 - 45°C
Θερµοκρασία ζεστού νερού: έως 60°C
Θερµική απολύµανση: 70°C / 4 min
Τη θερµική απολύµανση επιτρέπεται να την αναλαµβάνει
µόνο εκπαιδευµένο προσωπικό, σύµφωνα µε το φύλλο
εργασίας DVGW W 551 (≥ 70°C / > 3 min)
(βλ. Σελίδα 36)
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιµο
νερό!.
Περιγραφή συμβόλων
Μην χρησιµοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Ρύθμιση (βλ. Σελίδα 35)
Αφότου πραγµατοποιηθεί η συναρµολόγηση, θα πρέπει
να ελεγχθεί η θερµοκρασία του στοµίου εκροής του
θερµοστάτη. Μία διόρθωση είναι απαραίτητη όταν η
µετρούµενη στο σηµείο λήψης θερµοκρασία αποκλίνει
από τη ρυθµισµένη στο θερµοστάτη θερµοκρασία.
Διαστάσεις (βλ. Σελίδα 38)
Ανταλλακτικά (βλ. Σελίδα 38)
Καθαρισμός (βλ. Σελίδα 39)
Συντήρηση (βλ. Σελίδα 34)
• Ο θερµοστάτης είναι εξοπλισµένος µε µία βαλβίδα
αντεπιστροφής. Οι βαλβίδες αντεπιστροφής πρέπει
να ελέγχονται τακτικά ως προς τη λειτουργία τους,
σύµφωνα µε το πρότυπο EN 806-5, σε σχέση µε τους
ισχύοντες εθνικούς ή τοπικούς κανόνες (το ελάχιστο
µια φορά το χρόνο ) .
• Για να διασφαλίσετε την καλή λειτουργία της
µονάδας ρύθµισης, θα πρέπει να ρυθµίζετε το
θερµοστάτη από καιρού εις καιρόν σε εντελώς ζεστό
ή εντελώς κρύο.
