Hans Grohe Talis Select S 100 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
IT Istruzioni per l'uso / Istruzioni per Installazione 8
ES Modo de empleo / Instrucciones de montaje 10
NL Gebruiksaanwijzing / Handleiding 12
DK Brugsanvisning / Monteringsvejledning 14
PT Instruções para uso / Manual de Instalación 16
PL Instrukcja obsługi / Instrukcja montażu 18
CS Návod k použití / Montážní návod 20
SK Návod na použitie / Montážny návod 22
ZH 用户手册/组装说明 24
RU Руководство пользователя /
Инструкция по монтажу 26
HU Használati útmutató / Szerelési útmutató 28
FI Käyttöohje / Asennusohje 30
SV Bruksanvisning / Monteringsanvisning 32
LT Vartotojo instrukcija / Montavimo instrukcijos 34
HR Upute za uporabu / Uputstva za instalaciju 36
TR Kullanım kılavuzu / Montaj kılavuzu 38
RO Manual de utilizare / Instrucţiuni de montare 40
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42
SL Navodilo za uporabo / Navodila za montažo 44
ET Kasutusjuhend / Paigaldusjuhend 46
LV Lietošanas pamācība / Montāžas instrukcija 48
SR Uputstvo za upotrebu / Uputstvo za montažu 50
NO Bruksanvisning / Montasjeveiledning 52
BG Инструкция за употреба /
Ръководство за монтаж 54
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56
AR  59 Talis Select S 80
72040000 / 72041000
Talis Select S 100
72042000 / 72043000
Talis Select S 100
72202000

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körper-
reinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.
• Bei Problemen mit dem Durchlauferhitzer oder wenn
mehr Wasserdurchsatz gewünscht wird, kann der
EcoSmart® (Durchflussbegrenzer), der hinter dem
Luftsprudler sitzt, entfernt werden.
Technische Daten
Armatur serienmäßig mit EcoSmart® (Durch-
flussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Dichtung #98996000 (siehe Seite 61)
Bedienung (siehe Seite 67)
Hansgrohe empfiehlt, morgens oder nach
längeren Stagnationszeiten den ersten hal-
ben Liter nicht als Trinkwasser zu verwenden.
Maße (siehe Seite 66)
Justierung (siehe Seite 64)
Einstellen der Warmwasserbegrenzung. In
Verbindung mit Durchlauferhitzern ist eine
Warmwassersperre nicht zu empfehlen.
Serviceteile (siehe Seite 60)
Montageschlüssel
#58085000 (siehe Seite 62)
Kein essigsäurehaltiges Silikon verwenden!

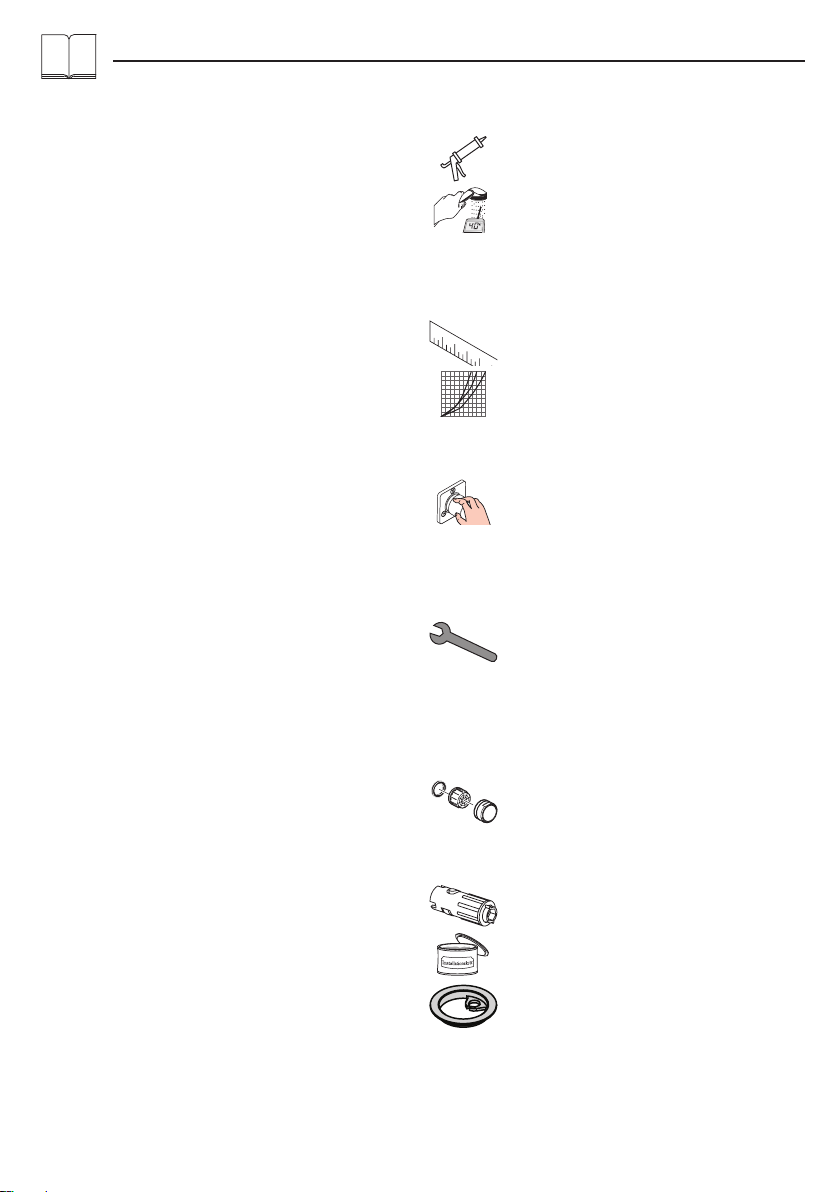

Symbolerklärung
Durchflussdiagramm
(siehe Seite 67)
 mit EcoSmart®
 ohne EcoSmart®
Installationskitt (siehe Seite 62)
Sonderzubehör
(nicht im Lieferumfang enthalten)
Wartung (siehe Seite 68)
Rückflussverhinderer müssen gemäß DIN
EN 1717 regelmäßig in Übereinstimmung
mit nationalen oder regionalen Bestim-
mungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
2

Deutsch
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen / aus-
tauschen
Kreuzfluss, warmes Wasser wird
bei geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Durchlauferhitzer schaltet nicht ein - Schmutzfangsiebe verschmutzt - Schmutzfangsieb reinigen / austau-
schen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Versorgungsdruck nicht ausreichend - Durchflussbegrenzer entfernen
Ventil schwergängig / undicht - Select Absperrventil beschädigt /
verschmutzt
- Select Absperrventil austauschen
- Temperaturbegrenzer falsch aufge-
steckt
- Temperaturbegrenzer erneut aufste-
cken (siehe Seite 64)
Reinigung (siehe Seite 69)
Montage siehe Seite 61 3
Prüfzeichen (siehe Seite 72)

Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.
• En cas de problèmes avec le chauffe-eau, ou bien si
le débit d'eau doit être plus important, il est possible
d'enlever l'EcoSmart® (limiteur de débit) se trouvant
derrière l'aérateur.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
joint #98996000 (voir pages 61)
Instructions de service
(voir pages 67)
Hansgrohe recommande de ne pas utiliser
le premier demi-litre le matin ou après une
période de stagnation prolongée.
Dimensions (voir pages 66)
Etalonnage (voir pages 64)
Réglage de la limitation d'eau chaude. En
liaison avec les chauffe-eau, un blocage de
l'eau chaude n'est pas recommandable.
Pièces détachées (voir pages 60)
clé de montage #58085000 (voir pages 62)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Diagramme du débit
(voir pages 67)
 avec EcoSmart®
 sans EcoSmart®
Mastic d'installation (voir pages 62)
Accessoires en option
(ne fait pas partie de la fourniture)
Entretien (voir pages 68)
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonc-
tion (au moins une fois par an).
4

Français
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtres encrassés - Nettoyez / changez les filtres
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée d´eau
froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La chauffe-eau instantané ne s'allume
pas
- Filtres encrassés - Nettoyez / changez le filtre
- Clapet anti-retour bloque - Changez le clapet antiretour
- Pression d´alimentation insuffisante - Retirer le limiteur de débit
Fonctionnement difficile / fuite de la
vanne
- Robinet d'arrêt Select défectueux /
encrassé
- Changez le Select robinet d’arrêt
- Limiteur de température mal inséré - Insérer de nouveau le limiteur de
température (voir pages 64)
Nettoyage (voir pages 69)
Montage voir pages 61 5
Classification acoustique et
débit (voir pages 72)

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is not
allowed to attach other objects to the drain valve, for
example a semi-pedestal.
• If the instantaneous water heater causes problems or
if you wish to increase the water flow, the EcoSmart®
(flow limiter) located behind the aerator can be
removed.
Technical Data
This mixer series-produced with EcoSmart®
(flow limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
seal #98996000 (see page 61)
Operation (see page 67)
Hansgrohe recommends not to use as drink-
ing water the first half liter of water drawn
in the morning or after a prolonged period
of non-use.
Dimensions (see page 66)
Adjustment (see page 64)
To adjust the hot water limiter. Using a hot
water limiter in combination with a continu-
ous flow water heater is not recommended.
Spare parts (see page 60)
special tool #58085000 (see page 62)
Do not use silicone containing acetic acid!
Symbol description
Flow diagram (see page 67)
 with EcoSmart®
 without EcoSmart®
Installation putty (see page 62)
Special accessories
(order as an extra)
Maintenance (see page 68)
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
6

English
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Filters are dirty - Clean the filter / exchange filter
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or leaking - Clean backflow preventers, ex-
change if necessary
Instantaneous heater didn’t work - Filters are dirty - Clean the filter / exchange filter
- check valve hasn't moved back - Exchange check valves
- Supply pressure inadequate - Remove flow limiter
Valve stiff / leaking - Select stop valve damaged / soiled - Exchange Select stop valve
- Temperature limiter plugged on
improperly
- Plug on the temperature limiter once
more (see page 64)
Cleaning (see page 69)
Assembly see page 61 7
Test certificate (see page 72)

Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.
• Nel caso di problemi con lo scalda-acqua oppure nel
caso si desiderasse più erogazione, si può eliminare
il EcoSmart® (limitatore di flusso) che si trova dietro la
valvola di aerazione.
Dati tecnici
Questo miscelatore è dotato di serie del Eco-
Smart® (limitatore di flusso)
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
guarnizione #98996000 (vedi pagg. 61)
Procedura (vedi pagg. 67)
Hansgrohe raccomanda, di mattina oppure
dopo lunghi tempi di stagnazione, di non
utilizzare il primo mezzo litro come acqua
potabile.
Ingombri (vedi pagg. 66)
Taratura (vedi pagg. 64)
Regolazione del limitatore di erogazione
d'acqua calda. Un limitatore di erogazione
di acqua calda in combinazione con le
caldaie istantanee non è consigliabile.
Parti di ricambio (vedi pagg. 60)
chiave per montaggio
#58085000 (vedi pagg. 62)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Diagramma flusso
(vedi pagg. 67)
 con EcoSmart®
 senza EcoSmart®
Mastice d'installazione (vedi pagg. 62)
Accessori speciali (non contenuto
nel volume di fornitura)
Manutenzione (vedi pagg. 68)
La valvola di non ritorno deve essere control-
lata regolarmente come da DIN EN 1717,
secondo le normative nazionali e regionali
(almeno una volta all'anno).
8

Italiano
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtri sporchi - Pulire / sostituire i filtri
Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La caldaia istantanea non lavora - Filtri sporchi - Pulire / sostituire il filtro
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
- Pressione di erogazione insufficiente - Rimuovere il limitatore di flusso
Rubinetto duro / non ermetico - Select rubinetto d'arresto danneg-
giato / sporco
- sostituire il Select rubinetto d'arresto
- Limitatore di temperatura infilato
sbagliato
- Infilare di nuovo il limitatore di tem-
peratura (vedi pagg. 64)
Pulitura (vedi pagg. 69)
Montaggio vedi pagg. 61 9
Segno di verifica (vedi pagg. 72)

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
• En caso de problemas con el calentador instantáneo
o cuando se desee más caudal de agua puede quitar-
se el EcoSmart® (limitador de caudal), situado detrás
del aireador.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Junta #98996000 (ver página 61)
Manejo (ver página 67)
Hansgrohe recomienda no utilizar el
primer medio litro como agua potable por
las mañanas o tras un largo periodo de
inactividad.
Dimensiones (ver página 66)
Ajuste (ver página 64)
Ajuste del límite de agua caliente. En com-
binación con calentadores continuos no es
recomendable utilizar un bloqueo de agua
caliente.
Repuestos (ver página 60)
Llave de montaje
#58085000 (ver página 62)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Diagrama de circulación
(ver página 67)
 con EcoSmart®
 sin EcoSmart®
Masilla (ver página 62)
Opcional
(no incluido en el suministro)
Mantenimiento (ver página 68)
Las válvulas anti-retorno tienen que ser con-
troladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año,
por lo menos).
10

Español
Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- Filtros sucios - limpiar/cambiar filtros
Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o
al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Calentador instantáneo no se
enciende
- Filtros sucios - limpiar/cambiar el filtro
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
- presión insuficiente - Retirar el regulador de caudal
Válvula dura o con fuga - Válvula de cierre Select dañada o
sucia
- cambiar Select llave de paso
- Regulador de temperatura mal
conectado
- Conectar de nuevo el regulador de
temperatura (ver página 64)
Limpiar (ver página 69)
Montaje ver página 61 11
Marca de verificación
(ver página 72)

Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygië-
nische doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
• Wanneer problemen optreden bij doorloopgeisers of
wanneer een grotere waterdoorvoer gewenst is, kan
de EcoSmart® (doorstroombegrenzer) die achter de
perlator is gemonteerd, makkelijk verwijderd worden.
Technische gegevens
Armatuur standaard met EcoSmart® (door-
stroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
dichting #98996000 (zie blz. 61)
Bediening (zie blz. 67)
Hansgrohe raadt aan om 's morgens na
langere stagnatietijden de eerste halve liter
niet als dinkwater te gebruiken.
Maten (zie blz. 66)
Instellen (zie blz. 64)
Instellen van de warmwaterbegrenzing.
In combinatie met een doorstromer is een
warmwaterblokkering niet aanbevelens-
waardig.
Service onderdelen (zie blz. 60)
montagesleutel #58085000 (zie blz. 62)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Doorstroomdiagram (zie blz. 67)
 met EcoSmart®
 zonder EcoSmart®
Kit (zie blz. 62)
Toebehoren
(behoort niet tot het leveringspakket)
Onderhoud (zie blz. 68)
Keerkleppen moeten volgens DIN
EN 1717 regelmatig en volgens plaatse-
lijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer
per jaar)
12

Nederlands
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
Kruisstroom, warm water stroomt
in gesloten toestand in koud water
leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel
uitwisselen
Doorstroomtoestel schakelt niet in - Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
- Druk te laag - Debietregelaar wegnemen
Ventiel stroef / ondicht - Select afsluiter beschadigd / ver-
ontreinigd
- Select inbouwstopkranen uitwis-
selen
- Temperatuurregelaar verkeerd
geplaatst
- Temperatuurregelaar opnieuw mon-
teren (zie blz. 64)
Reinigen (zie blz. 69)
Montage zie blz. 61 13
Keurmerk (zie blz. 72)

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks. en
halvsøjle til afløbsventilen.
• Ved problemer med gennemløbsvandvarmer eller hvis
der ønskes mere vandgennemstrømning, kan EcoS-
mart® (gennemstrømningsbegrænseren), der sidder i
perlatoren, fjernes.
Tekniske data
Armaturet er forsynet med EcoSmart® (gen-
nemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Pakning #98996000 (se s. 61)
Brugsanvisning (se s. 67)
Hansgrohe anbefaler at den første halve liter
om morgenen eller efter længere stagne-
ringstider ikke anvendes som drikkevand.
Målene (se s. 66)
Forindstilling (se s. 64)
Indstilling af varmvandsbegrænsningen. I
forbindelse med gennemstrømningsvandvar-
mere anbefaler vi ikke en varmvandsspærre.
Reservedele (se s. 60)
Monteringsnøgle #58085000 (se s. 62)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Gennemstrømningsdiagram
(se s. 67)
 med EcoSmart®
 uden EcoSmart®
Kitt (se s. 62)
Specialtilbehør
(ikke med i leveringsomfang)
Service (se s. 68)
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med natio-
nale regler afprøves regelmæssigt (mindst en
gang om året).
14

Dansk
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset - Rengør/udskift smudsfangsi
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift
den evt.
Vandvarmeren går ikke i gang - Smudsfangsien er snavset - Rengør / udskift smudsfangsi
- Kontraventilen hænger - Udskift kontraventil
- Forsyningstrykket er ikke højt nok - Fjern gennemstrømningsbegrænser
Ventilen går trægt / utæt - Beskadiget Select afspærrings-ventil
/ tilsmudset
- Udskift Select afspærrings-ventil
- Temperaturbegrænser forkert påsat - Sæt temperaturbegrænser på (se
s. 64)
Rengøring (se s. 69)
Montering se s. 61 15
Godkendelse (se s. 72)

Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
• Em caso de problemas com o esquentador de água
ou se desejar maior débito de água, é possível retirar
o EcoSmart® (limitador de caudal), situado por trás
do emulsor.
Dados Técnicos
Misturadoras produzidas em série com EcoS-
mart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Vedante #98996000 (ver página 61)
Funcionamento (ver página 67)
A Hansgrohe recomenda a não utilização
do primeiro meio litro de água, de manhã
ou após longas paragens, para fins de
consumo.
Medidas (ver página 66)
Afinação (ver página 64)
Ajuste do limitador de água quente. Em
combinação com um esquentador, não é
recomendável o uso de um bloqueio de
água quente.
Peças de substituição
(ver página 60)
Chave especial #58085000 (ver página 62)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Fluxograma (ver página 67)
 com EcoSmart®
 sem EcoSmart®
Mástique (ver página 62)
Acessórios especiais (não incluí-
do no volume de fornecimento)
Manutenção (ver página 68)
As válvulas anti-retorno devem ser veri-
ficadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
16

Português
Falha Causa Solução
Água insuficiente - Pressão não adequada - Verificar a pressão da água
- Filtro sujo - Limpar / trocar o filtro
Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água
fria, ou vice-versa, quando a mistura-
dora está fechada.
- Válvula anti-retorno suja ou com
fugas
- Limpar a válvula antiretorno, substi-
tua se necessário
O esquentador instantâneo não
funciona
- Filtro sujo - Limpar / trocar o filtro
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- Pressão não adequada - Retirar limitador de caudal
Válvula de corte perra/ não estan-
que
- Select Válvula de corte danificada
/ suja
- Substituir Select Válvula de corte
- Limitador de temperatura mal co-
nectado
- Conectar novamente o limitador de
temperatura (ver página 64)
Limpeza (ver página 69)
Montagem ver página 61 17
Marca de controlo
(ver página 72)

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
• W przypadku problemów z przepływowymi pod-
grzewaczami wody lub jeśli chce się uzyskać większy
przepływ wody, można usunąć EcoSmart® (ogranicz-
nik przepływu) znajdujący się za napowietrzaczem.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Uszczelka #98996000 (patrz strona 61)
Obsługa (patrz strona 67)
Hansgrohe zaleca, by z rana lub po dłuż-
szym czasie niekorzystania, pierwsze pół
litra wody nie używać jako wody pitnej.
Wymiary (patrz strona 66)
Ustawianie (patrz strona 64)
Ustawianie ogranicznika ciepłej wody.
Używanie ogranicznika temperatury wody
w połączeniu z przepływowym podgrzewa-
czem wody nie jest zalecane.
Części serwisowe (patrz strona 60)
Klucz montażowy
#58085000 (patrz strona 62)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Schemat przepływu
(patrz strona 67)
 z EcoSmart®
 bez EcoSmart®
Kit instalatorski (patrz strona 62)
Wyposażenie specjalne
(Nie jest częścią dostawy)
Konserwacja (patrz strona 68)
Zgodnie z normą DIN EN 1717, krajowymi
i miejscowymi przepisami, działanie zabez-
pieczeń przed przepływem zwrotnym musi
być kontrolowane (przynajmniej raz w roku).
18

Polski
Usterka Przyczyna Pomoc
Mała ilość wody - Zbyt niskie ciśnienie zasilające - Sprawdzić ciśnienie w instalacji
- Zabrudzone sitka - Oczyścić/ wymienić sitka
Przepływ krzyżowy, woda ciepła
przy zamkniętej armaturze wpływa
do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone za-
bezpieczenie przed przepływem
zwrotnym
- Wyczyścić wzgl. wymienić za-
bezpieczenie przed przepływem
zwrotnym
Przepływowy podgrzewacz wody
nie załącza się
- Zabrudzone sitka - Oczyścić / wymienić sitko
- Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
- Zbyt niskie ciśnienie zasilające - Usunąć ogranicznik przepływu
Zawór porusza się ociężale / jest
nieszczelny
- Uszkodzony / zanieczyszczony
Select Zawór odcinający
- Wymienić Select Zawór odcinający
- Niepoprawnie nałożony ogranicz-
nik temperatury
- Ponownie nałożyć ogranicznik tem-
peratury (patrz strona 64)
Czyszczenie (patrz strona 69)
Montaż patrz strona 61 19
Znak jakości (patrz strona 72)

Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. polosloupů
k vypouštěcímu ventilu není přípustné.
• Při problémech s průtokovým ohřívačem, nebo když je
požadován větší průtok, může být odstraněno zařízení
EcoSmart® (omezovač průtoku), které je umístěno za
perlátorem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
těsnění #98996000 (viz strana 61)
Ovládání (viz strana 67)
Hansgrohe doporučuje ráno nebo po del-
ších přestávkách nepoužívat prvního půl litru
jako pitnou vodu.
Rozmìry (viz strana 66)
Nastavení (viz strana 64)
Nastavení omezovače teplé vody. Ve
spojení s průtokovým ohřívačem se použití
uzávěru teplé vody nedoporučuje.
Servisní díly (viz strana 60)
montážní klíč #58085000 (viz strana 62)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Diagram průtoku (viz strana 67)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Instalační kit (viz strana 62)
Zvláštní příslušenství
(není součástí dodávky)
Údržba (viz strana 68)
U zpětných ventilů se musí podle DIN
EN 1717 v souladu s národními nebo regi-
onálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
20
