Hans Grohe Croma Showerpipe 04536 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

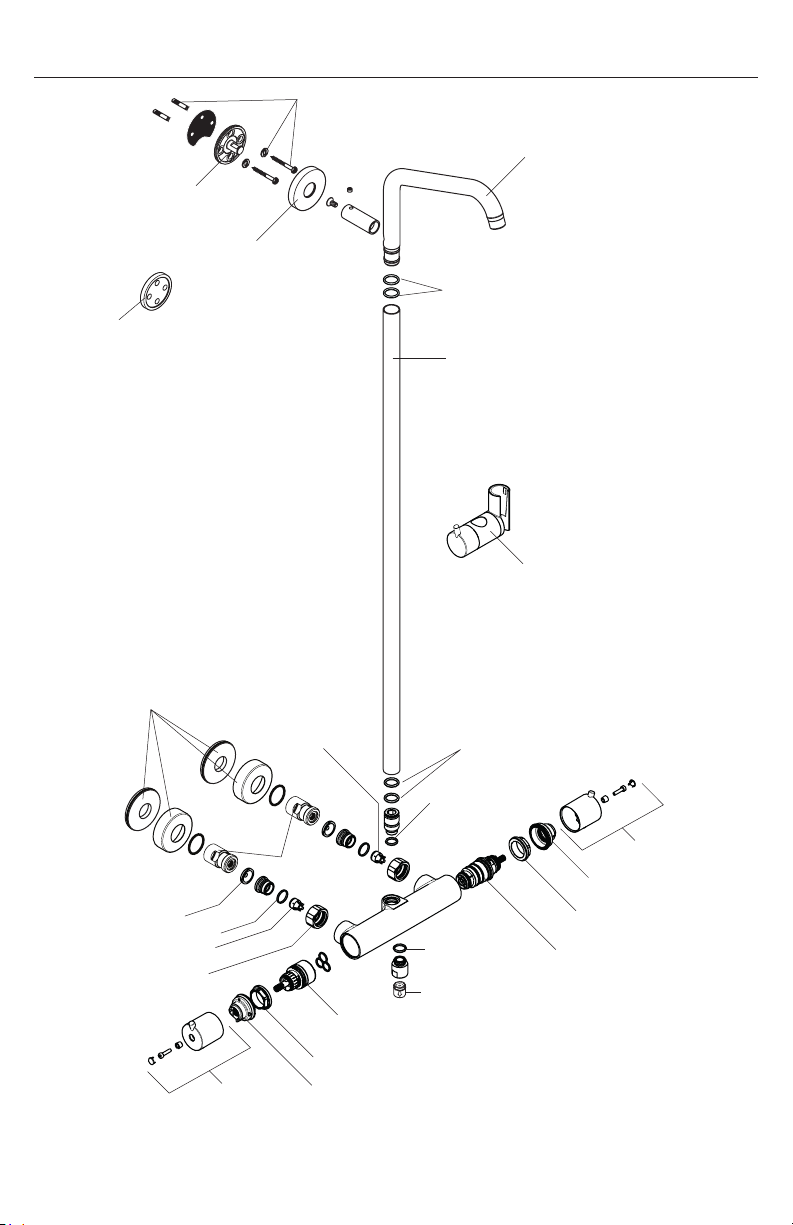

Croma Showerpipe
04536xx0

2
English
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
Inspect the showerpipe for shipping
damage before installation. Claims
for shipping damage made after the
showerpipe is installed will not be
honored.
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This showerpipe requires showerpipe rough
16181181(not included).
• Do not install this showerpipe in a steam shower.
• Make sure that the wall is strong enough to
support the showerpipe. The wall must be
reinforced at the mounting points. The area
where the top mounting piece is to be installed
must be flat and free of protruding grout joints,
etc.
• The enclosed screws and anchors are suitable for
a solid surface wall. For other wall constructions,
select mounting hardware and reinforcement
suitable for that specific construction.
• This showerpipe is for use with shower heads
rated at 1.5 GPM (5.7 l/min) or higher.
• Protection against backflow is provided by
check valves.

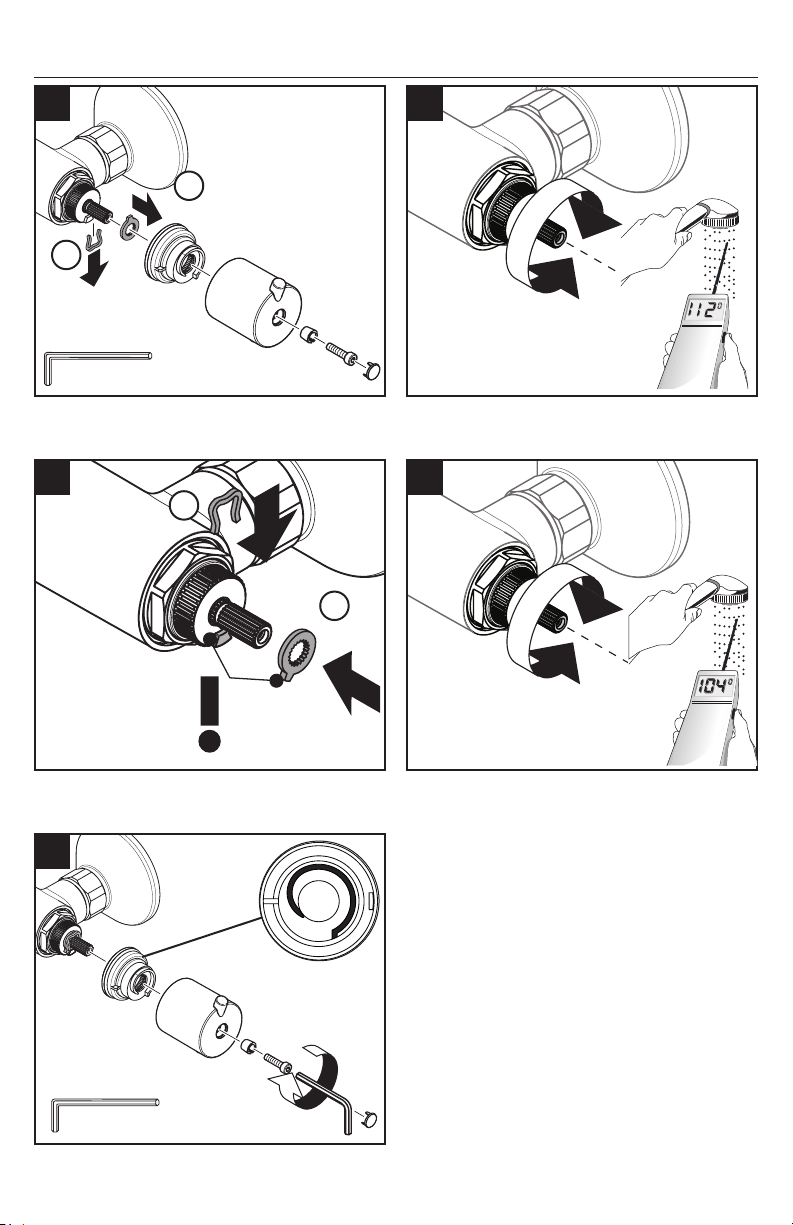

• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
Product Safety Notes
• The purpose of the shower arm is to support the
showerhead only. Do not use it to support other
objects.
• Do not use the showerpipe as a grab bar. Using
the showerpipe as a grab bar may result in injury
or product damage. If a grab bar is required,
purchase and install one separately.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
 Avant son montage, s'assurer que
le produit n'a subi aucun dommage
pendant le transport. Après le montage,
tout dommage de transport ou de
surface ne pourra pas être reconnu.
• Ce dispositif requiert une pièce intérieure
16181181 (non compris).
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Le produit n'est pas prévu pour une utilisation en
liaison avec un bain à vapeur
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Lors du montage du produit par un ouvrier
qualifié, il faut faire attention à ce que la surface
de fixation soit plane sur toute son étendue
(aucun dépassement de joint ni de carrelage),
que la construction de la paroi soit adaptée à
l‘installation du produit et surtout ne présente
aucun point faible.
• Les vis et les chevilles fournies sont uniquement
apropriées au béton. Pour les autres
constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Ce produit devrait être seulement utilisé avec
les pommes de douche évaluées à 1.5 GPM
(5.7 l/min) ou plus.
• La protection contre le retour d’eau est fournie
par clapets de non-retour.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
Consignes de sécurité
• Le bras de la douchette n'est conçu que pour
tenir la douchette et ne doit pas servir à la
suspension d'autres objets !
• Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Consideraciones para la instalación
 Antes del montaje se debe examinarse
el producto contra daños de transporte.
Después de la instalación so se reconoce
ningún daño de transporte o de
superficie.
• La unidad requiere una pieza interior de válvula
16181181 (no incluida).
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• ¡El producto no ha sido diseñado para uso en
conexión con un baño de vapor!
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• En el momento del montaje del producto por
parte de personal especializado y cualificado
se deberá prestar una atención especial a que
la superficie de fijación en toda el área de la
fijación sea plana (sin juntas que sobresalen
ni azulejos desplazados), que la estructura de
la pared sea adecuada para un montaje del
producto y que, ante todo, no presente puntos
débiles.
• Los tornillos y los anclajes adjuntos son sólo
apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las
indicaciones del fabricante de los anclajes.
• Este producto debe ser utilizado sólo con
alcachofas de la ducha valoradas en 1.5 GPM
(5.7 L/min) o más.
• La protección contra flujo inverso se proporciona
mediante válvulas de retención.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Indicaciones de seguridad
• Durante el montaje deben utilizarse guantes
para evitar heridas por aplastamiento o corte.
• El producto no debe ser utilizado como un
elemento de sujeción. Debe montarse un
elemento de sujeción separado.

5
Tools Required / Outiles Utiles / Herramientas Útiles
43½"
1½"
11⅛"
2"
5⅞"
36¾" 6⅝"
2⅜"
2½"
4¾"
3⅞"
G½
7⅞"
⅞"
3¼"
G½
17 mm
⅞"
30 mm
¼" / 6 mm

6
English
Français
Suggested Installation / Suggestion d'installation / Sugerencia de instalación
Español
90¾"
5⅞"
36¾"47¼"
min. 91¾"
16181181
The installation dimensions shown in this installa-
tion instruction are ideal for people of approxi-
mately 6’ (1800 mm) in height. The dimensions
can be changed if required. In this case, the
minimum ceiling height of 91¾” (2330 mm) from
the standing surface, and all other measurements,
must be changed.
Les dimensions d‘ installation données dans
la notice de montage sont idéales pour une
personne de 6’ (1800 mm) de hauteur et doivent
être ajustées selon le besoin. A ce sujet il faut tenir
compte, pour un changement de hauteur, que
la côte minimum donnée de 91¾” (2330 mm)
à partir de la base du receveur change et la
modification du montage sera à prendre en
considération.
Las medidas indicadas en las instrucciones de
montaje resultan ideales para personas de 6’
(1800 mm) de altura, por lo que deberán ajus-
tarse siempre que sea necesario. En este sentido,
es importante tener en cuenta que, en caso de
modificación de la altura de montaje, será necesa-
rio respetar el requisito de 91¾” (2330 mm)
de altura mínima desde la base de la ducha y
observar las medidas de conexión.

7

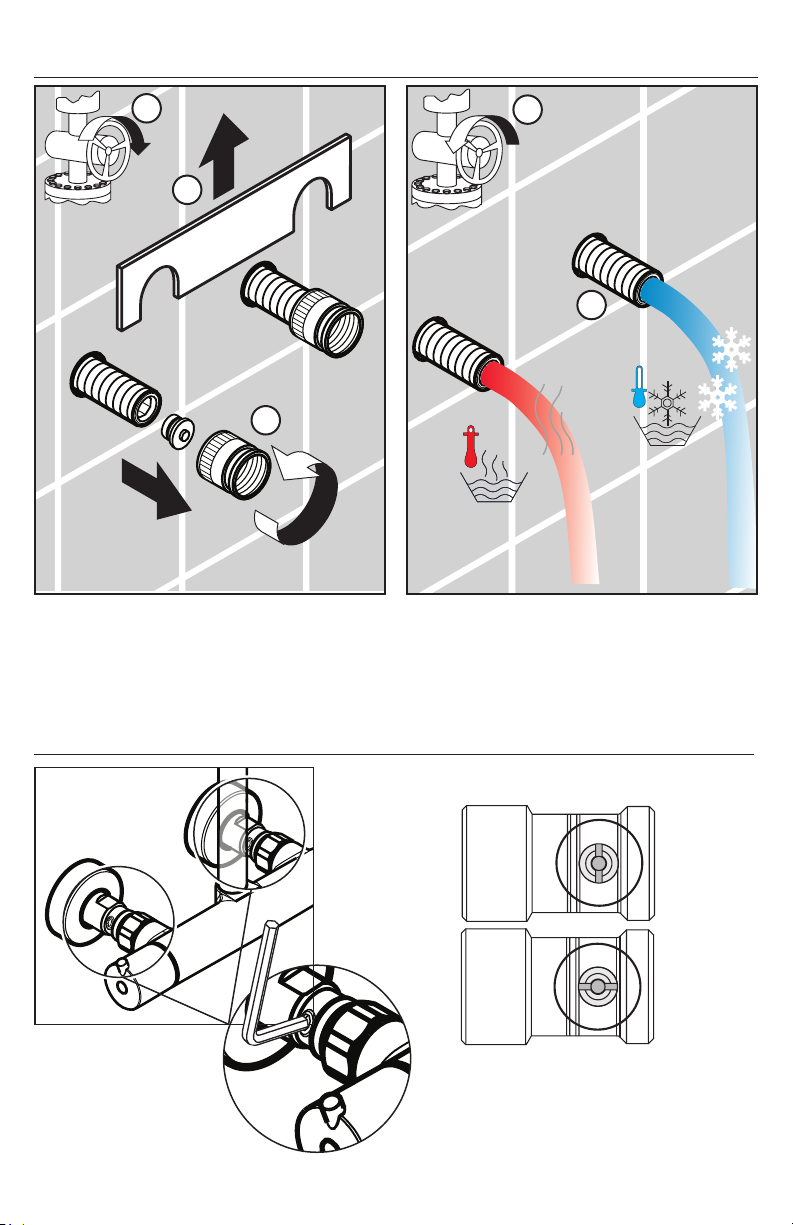

Using the Stops
Important! Importante!
4 mm
open
ouvert
abierto
closed
fermé
cerrado
 Flush the hot and cold
supplies thoroughly
before installing the
showerpipe.
 Rincez bien les conduites
d’alimentation en eau
chaude et froide avant
l’installation de ce
showerpipe
 Lave los suministros de
agua caliente y fría a
fondo antes de instalar
el showerpipe.
1
2
3
> 5 min
4
5

8
English Français Español

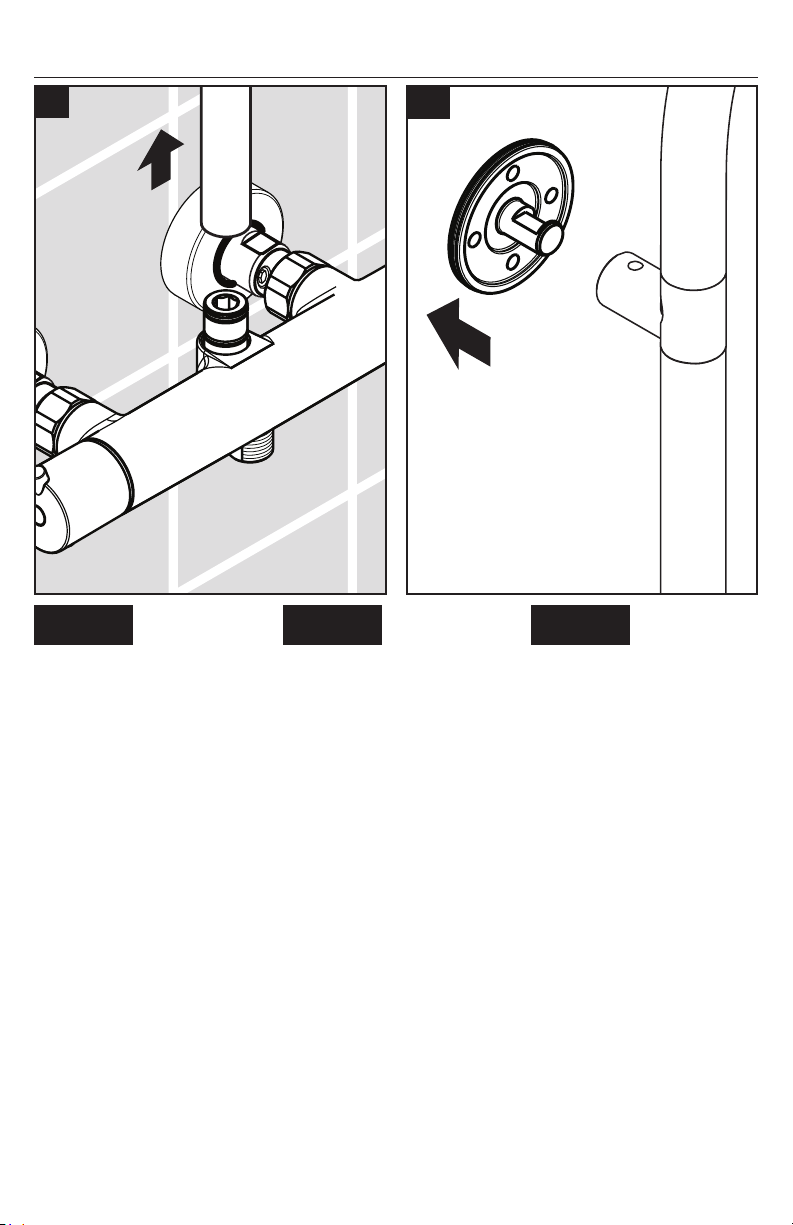

Installation / Installation / Instalación
The showerpipe must be
installed with showerpipe rough
set 16181181 (not included).
 To insure correct opera-
tion of the thermostatic
mixing valve, the hot
supply must be on the
left and the cold supply
must be on the right.
Turn the water off at the main.
Remove the spacing jig, nuts,
and plugs.
Le showerpipe doit être installé
avec l’ensemble de pièce
intérieure pour tuyau de douche
16181181 (non inclus).
 Pour vous assurer que
le mélangeur thermo-
statique fonctionne cor-
rectement, installez la
conduite d’eau chaude
à gauche et la conduite
d’eau froide à droite.
Fermez l’eau à la valve
principale.
Retirez le gabarit d’espacement,
les écrous et les bouchons.
El showerpipe debe ser insta-
lado con un juego de piezas
interiores del tubo de ducha
16181181 (no incluido).
 Para que la válvula
mezcladora termostáti-
ca funcione correcta-
mente, el suministro de
agua caliente debe es-
tar a la izquierda y el de
agua fría a la derecha.
Cierre el paso del agua en la
entrada del suministro.
Retire la plantilla espaciadora,
las tuercas y los tapones.

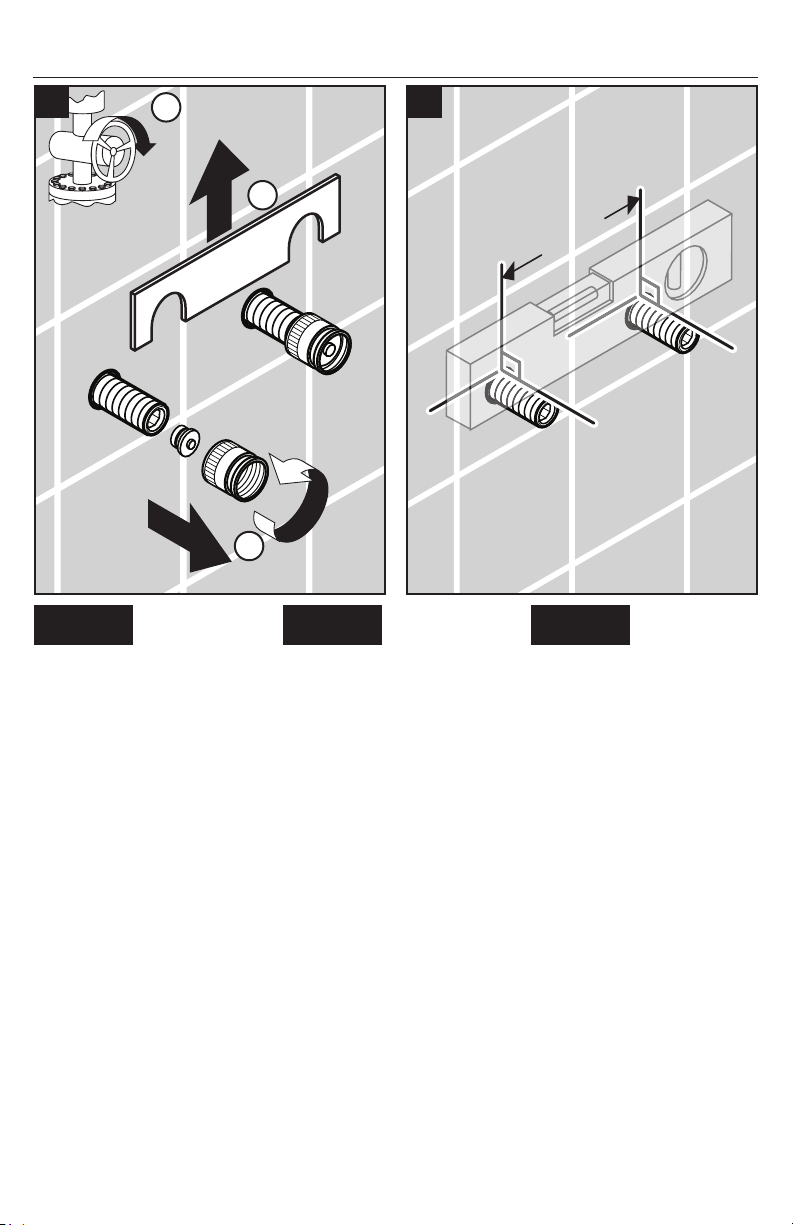

Confirm that the nipples are lev-
el in all planes and are parallel
to each other.
Assurez-vous que les raccords
filetés sont au niveau sur tous
les plans et installés de manière
parallèle.
Confirme que los niples estén
nivelados en todos los planos y
paralelos entre sí.
5⅞"
1
2
3
1 2

9
English Français Español

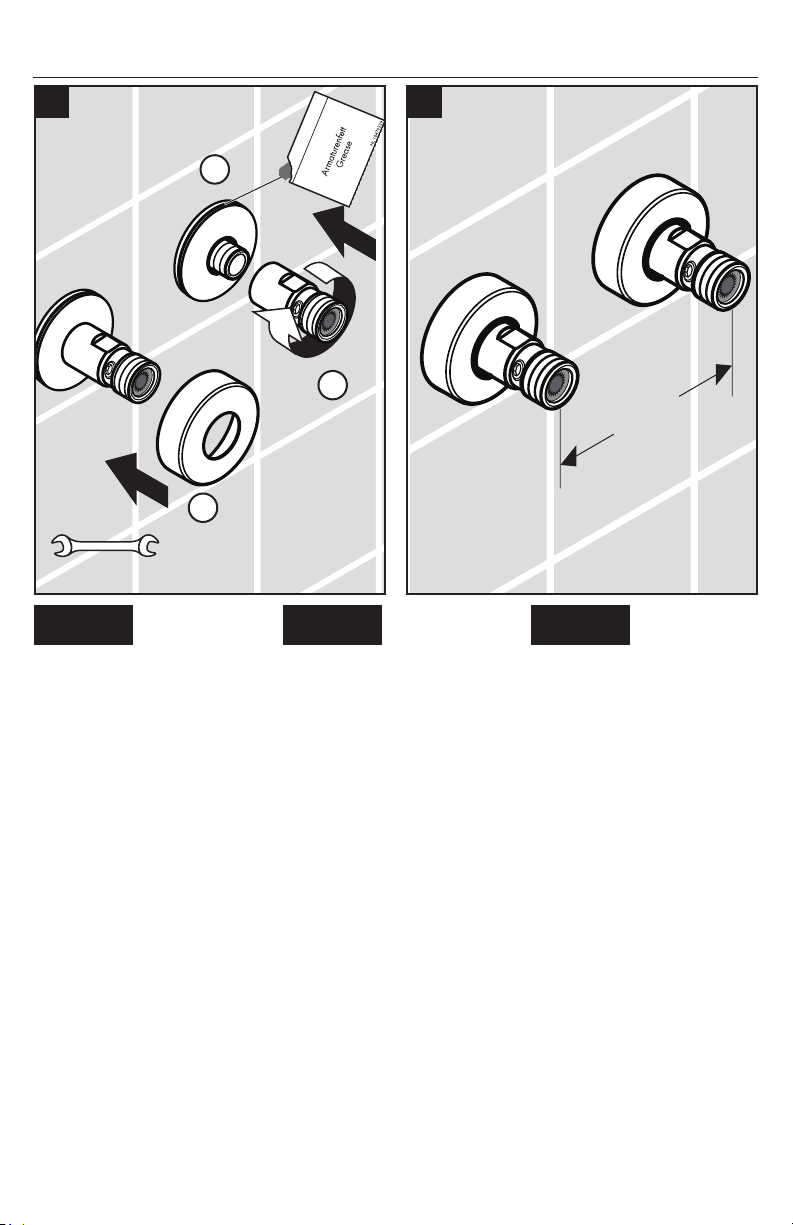

Mark a point on each nipple
¾” from the surface of the
finished wall
Carefully cut the nipple at this
point.
 Seal the wall around
the nipples with water-
proof sealant.
Install the escutcheon mounting
plates.
Wrap the nipples with plumbers’
tape.
Faites une marque sur chaque
raccord fileté à ¾ po de la
surface du mur fini.
Coupez soigneusement le rac-
cord fileté sur cette marque.
 Scellez le mur autour
des raccords filetés
à l’aide d’un agent
d’étanchéité.
Installez les plaques de mon-
tage pour les écussons.
Enveloppez les raccords filetés
avec du ruban de plombier.
Marque un punto en cada niple
de ¾” desde la superficie de la
pared terminada.
Corte cuidadosamente el niple
en este punto.
 Selle la pared alrede-
dor de los niples con un
sellador impermeable.
Instale las piezas de montaje
para los escudos.
Envuelva los niples con cinta de
plomero.
¾"
¾"
1
2
3 4
1
2
3

10
English Français Español
Install the stops.
Lightly lubricate the o-rings on
the mounting plates using white
plumbers’ grease.
Install the escutcheons.
Installez les boitiers de service.
Lubrifiez les joints toriques.
Installez les écussons.
Instale las válvulas.
Lubriquez las juntas.
Instale los escudos.
3
22 mm
1
2
5 6
5⅞"
