Hans Grohe Talis Select S 220 72822000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Magyar 15
Suomi 16
Svenska 17
Lietuviškai 18
Hrvatski 19
Türkçe 20
Română 21
Ελληνικά 22
Slovenski 23
Estonia 24
Latvian 25
Srpski 26
Norsk 27
БЪЛГАРСКИ 28
Shqip 29
30 
Talis Select S 220
72822000 / 72822800

2 Montage (siehe Seite 31)
Reinigung (siehe Seite 37)
Bedienung (siehe Seite 35)
• Hansgrohe empfiehlt, morgens oder nach längeren Stagnationszei-
ten den ersten halben Liter nicht als Trinkwasser zu verwenden.
• Beim Öffnen der Armatur über den Hebelgriff kann kurzzeitig
minimal Wasser am Auslauf austreten.
• Über den Hebelgriff wird die Armatur geöffnet und die gewünschte
Temperatur eingestellt. Durch den stirnseitig am Auslauf befindlichen
Select-Knopf kann der Wasserfluss pausiert werden. Bei längerer
Nichtverwendung, z. B. über Nacht oder bei Verlassen des Hauses,
muss die Armatur über den Hebelgriff vollständig geschlossen
werden.
Serviceteile (siehe Seite 36)
XXX = Farbcodierung
000 = Chrom
800 = Edelstahl-Optik
Durchflussdiagramm (siehe Seite 34)
Maße (siehe Seite 34)
Justierung (siehe Seite 33)
Einstellen der Warmwasserbegrenzung. In Verbindung mit Durchlaufer-
hitzern ist eine Warmwassersperre nicht zu empfehlen.
Symbolerklärung Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Bei Erstinbetriebnahme und nach Wartungsarbeiten kann es durch Luft in der
Armatur zu einem Geräusch kommen. Nach ca. 15 Aktivierungen der Armatur ist
das Geräusch verschwunden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 35)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Geringer Durchfluss mit geöffneten Select-Ventil nach
dem Tausch des Ventils
- Falsches Select-Ventil verbaut - Select-Ventil austauschen
Wasseraustritt im Bereich des Schwenkauslaufes - O-Ring defekt - O-Ring austauschen
Wasseraustritt am Befestigungsschaft - Anschlussschläuche nicht ganz in den Grundkörper
eingeschraubt
- Anschlussschläuche von Hand festziehen
- O-Ring am Anschlussschlauch defekt - O-Ring austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch eingestellt - Warmwasserbegrenzung einstellen
Select-Knopf schwergängig - Select-Knopf verschmutzt - Select-Knopf reinigen und O-Ring fetten
(siehe Seite 36)

3

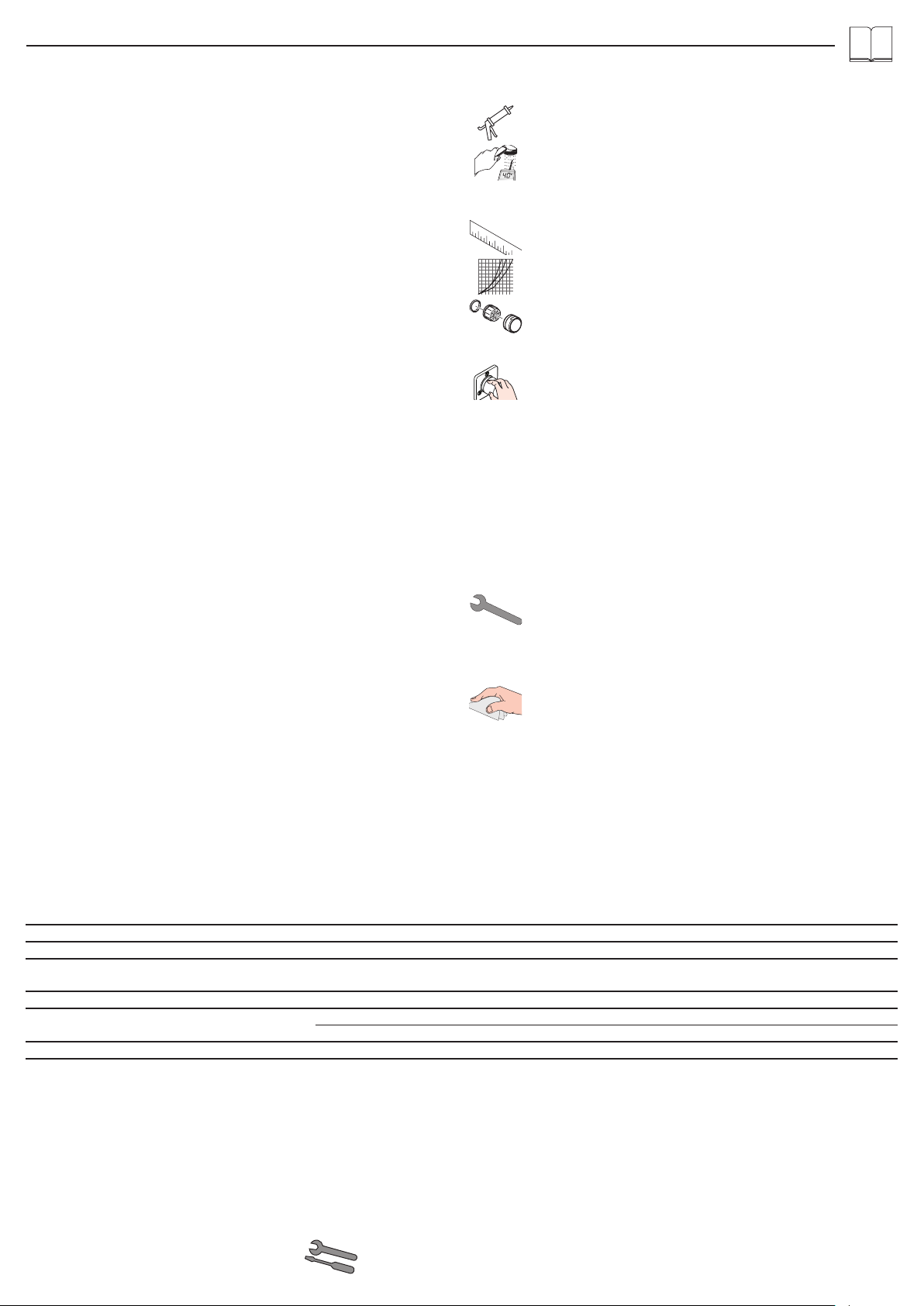

Montage (voir pages 31)
Nettoyage (voir pages 37)
Instructions de service (voir pages 35)
• Hansgrohe recommande de ne pas utiliser le premier demi-litre le
matin ou après une période de stagnation prolongée.
• Lors de l'ouverture de la robinetterie à l'aide du levier, il est possible
qu'un léger filet d'eau s'échappe temporairement.
• La robinetterie est ouverte à l'aide du levier et la température voulue
est réglée. Le bouton Select se trouvant à l'avant sur la sortie permet
de stopper le débit d'eau. En cas d'inutilisation pendant une période
prolongée ou bien pendant la nuit ou avant de quitter la maison, la
robinetterie doit être intégralement fermée à l'aide du levier.
Pièces détachées (voir pages 36)
XXX = Couleurs
000 = Chromé
800 = Aspect Acier Inox
Diagramme du débit (voir pages 34)
Dimensions (voir pages 34)
Etalonnage (voir pages 33)
Réglage de la limitation d'eau chaude. En liaison avec les chauffe-eau,
un blocage de l'eau chaude n'est pas recommandable.
Description du symbole Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être
respectées.
• A la première mise en service et après des travaux d’entretien, la présence d’air
dans la tuyauterie peut être à l'origine de bruit. Ce bruit disparaît au bout
d’environ 15 ouvertures de la robinetterie.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau potable!
Français
Ne pas utiliser de silicone contenant de l'acide acétique!
Entretien (voir pages 35)
Les clapets anti-retour doivent être examinés régulièrement conformé-
ment à la norme EN 1717 ou conformément aux dispositions nationales
ou régionales quant à leur fonction (au moins une fois par an).
Dysfonctionnement Origine Solution
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Faible débit avec vanne Select ouverte après le
remplacement de la vanne
- Vanne Select incorrecte montée - Remplacer la vanne Select
Fuite à l'embase du bec - Joint torique défectueux - Changer le joint torique
Fuite à la fixation sous le mitigeur - Les flexibles de raccordement ne sont pas correcte-
ment visser dans le corps.
- Resserrer le flexible à la main.
- Joint torique sous les flexible de raccordements défec-
tueux
- Changer le joint torique
Température d'eau chaude trop basse, pas d´eau
froide
- Limiteur de température mal positionné - Positionner le limiteur de température
Bouton Select grippé - Bouton Select encrassé - Nettoyer le bouton Select et graisser le joint torique
(voir pages 36)

4 Assembly (see page 31)
Cleaning (see page 37)
Operation (see page 35)
• Hansgrohe recommends not to use as drinking water the first half liter
of water drawn in the morning or after a prolonged period of
non-use.
• Minor leaking may occur briefly at the spout when opening the
fitting via the lever.
• Use the lever to open the tap and set the desired temperature. The
water flow can be paused by pressing the Select button on the face
side of the spout. When the tap is not used for a longer period of
time, f.e. when retiring at night or leaving the house, it must be closed
completely by means of the lever.
Spare parts (see page 36)
XXX = Colors
000 = Chrome Plated
800 = Stainless Steel Optic
Flow diagram (see page 34)
Dimensions (see page 34)
Adjustment (see page 33)
To adjust the hot water limiter. Using a hot water limiter in combination
with a continuous flow water heater is not recommended.
Symbol description Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the
applicable standards.
• The plumbing codes applicable in the respective countries must be observed.
• During initial start-up and after servicing, air in the fittings can cause noise. After
switching the jet on and off about 15 times, the noise will stop.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
English
Do not use silicone containing acetic acid!
Maintenance (see page 35)
The check valves must be checked regularly according to DIN
EN 1717 in accordance with national or regional regulations (at least
once a year).
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Low flow with Select valve after valve replacement - Improper Select valve installed - Replace Select valve
Water escaping in area of swivel spout - O-ring defective - Exchange O-ring
Water escaping at the threaded base - connection hoses not completely screwed into basic
body
- Tighten connection hoses by hand
- O-ring at the connection hose defective. - Exchange O-ring
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Select button stiff - Select button soiled - Clean Select button and grease O-ring (see page 36)

5
Montaggio (vedi pagg. 31)
Pulitura (vedi pagg. 37)
Procedura (vedi pagg. 35)
• Hansgrohe raccomanda, di mattina oppure dopo lunghi tempi di
stagnazione, di non utilizzare il primo mezzo litro come acqua
potabile.
• All'apertura del rubinetto tramite la leva, dall'uscita del rubinetto
potrebbe fuoriuscire minimamente dell'acqua per breve tempo.
• Attraverso la leva viene aperto il rubinetto e regolata la temperatura
desiderata. Il flusso dell'acqua può essere interrotto facendogli fare
pausa attraverso il bottone di selezione che si trova frontalmente
sull'uscita. In caso si abbiano lunghi tempi di non impiego, p. es.
durante la notte o quando si esce fuori casa, il rubinetto va
completamente chiuso mediante la leva.
Parti di ricambio (vedi pagg. 36)
XXX = Trattamento
000 = Cromato
800 = Acciaio Inox Acciaio
Diagramma flusso (vedi pagg. 34)
Ingombri (vedi pagg. 34)
Taratura (vedi pagg. 33)
Regolazione del limitatore di erogazione d'acqua calda. Un limitatore
di erogazione di acqua calda in combinazione con le caldaie
istantanee non è consigliabile.
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio
bisogna indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Durante la prima messa in funzione e dopo lavori di manutenzione a causa di
aria nel rubinetto si possono verificare dei rumori. Dopo aver attivato il rubinetto
per ca. 15 volte i rumori scompaiono.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Non utilizzare silicone contenente acido acetico!
Manutenzione (vedi pagg. 35)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all'anno).
Problema Possibile causa Rimedio
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Flusso minimo con valvola Select aperta dopo la
sostituzione della valvola
- Valvola Select sbagliata installata - Sostituire la valvola Select
Perdita di acqua intorno all’erogazione girevole - O-ring difettoso - Sostituire l'o-ring
Perdita di acqua al set di fissaggio - I raccordi dei flessibili avvitati male nel corpo incasso - Avvitare i raccordi flessibili a mano
- O-ring al raccordo flessibile difettoso - Sostituire l'o-ring
Temperatura dell'acqua calda - Limitazione dell'acqua calda regolata male - Regolare la limitazione dell'acqua calda
Bottone di selezione duro - Bottone di selezione sporco - Pulire il bottone di selezione e ingrassare la guarnizio-
ne o-ring (vedi pagg. 36)

6 Montaje (ver página 31)
Limpiar (ver página 37)
Manejo (ver página 35)
• Hansgrohe recomienda no utilizar el primer medio litro como agua
potable por las mañanas o tras un largo periodo de inactividad.
• Al abrir el grifo con la palanca puede derramarse una mínima
cantidad de agua por la salida.
• Con la palanca se abre el grifo y se regula la temperatura deseada.
El botón Select, situado en la parte frontal de la salida, permite
detener el flujo de agua. Para periodos de inactividad prolongados,
por ejemplo durante la noche o al salir de casa, es necesario cerrar
el grifo completamente con la palanca.
Repuestos (ver página 36)
XXX = Acabados
000 = Cromado
800 = Acero Especial
Diagrama de circulación (ver página 34)
Dimensiones (ver página 34)
Ajuste (ver página 33)
Ajuste del límite de agua caliente. En combinación con calentadores
continuos no es recomendable utilizar un bloqueo de agua caliente.
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• En el momento de la primera puesta en funcionamiento y después de los
trabajos de mantenimiento pueden producirse ruidos debido al aire dentro del
grifo. Los ruidos desaparecen al cabo de unos 15 usos.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para agua potable.
Español
No utilizar silicona que contiene ácido acético!
Mantenimiento (ver página 35)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
Problema Causa Solución
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Reducido flujo con la válvula Select abierta después
de cambiar la válvula
- Válvula Select errónea - Cambiar la válvula Select
Pérdida de agua en el caño giratorio - junta dañado - cambiar juntas
Pérdida de agua en el set de fijación - Conexión flexible mal atornillada al cuerpo del caño. - Apretar a mano la conexión flexible
- Daños en la junta de la conexión flexible - cambiar juntas
Temperatura del agua caliente demasiado baja - tope de agua caliente mal - ajustar tope
Botón Select duro - Botón Select sucio - Limpiar el botón Select y engrasar la junta tórica
(ver página 36)

7
Montage (zie blz. 31)
Reinigen (zie blz. 37)
Bediening (zie blz. 35)
• Hansgrohe raadt aan om 's morgens na langere stagnatietijden de
eerste halve liter niet als dinkwater te gebruiken.
• Bij het openen van de armatuur via de hendelgreep kann kort een
kleine hoeveelheid water aan de uitloop ontsnappen.
• Via de hendelgreep wordt de armatuur geopend en de gewenste
temperatuur ingesteld. Met de aan de Select-knop aan de kopzijde
van de uitloop kan de waterstroom onderbroken worden. Bij
langdurig niet-gebruik, bv. 's nachts of bij het verlaten van het huis,
moet de armatuur door middel van de hendelgreep volledig
gesloten worden.
Service onderdelen (zie blz. 36)
XXX = Kleuren
000 = Verchroomd
800 = RVS-look
Doorstroomdiagram (zie blz. 34)
Maten (zie blz. 34)
Instellen (zie blz. 33)
Instellen van de warmwaterbegrenzing. In combinatie met een
doorstromer is een warmwaterblokkering niet aanbevelenswaardig.
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten
nageleefd worden.
• Bij het eerste gebruik en na onderhoudswerkzaamheden kan door lucht in de
armatuur een geluid ontstaan. Na ca. 15 activeringen van de armatuur is het
geluid verdwenen.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 35)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Storing Oorzaak Oplossing
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Laag debiet met geopende Select-klep na de vervan-
ging van de klep
- Verkeerde Select-klep ingebouwd - Select-klep vervangen
Lekkage tussen aansluiting uitloop en kraanhuis - O-ring defect - O-ring uitwisselen
Lekkage op montageschacht - Aansluitslangen niet geheel in kraanhuis vastgedraaid - Aansluitslangen handvast aandraaien
- O-ring van aansluitslang defect - O-ring uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd ingesteld - Heetwaterbegrenzer instellen
Select-knop stroef - Select-knop vuil - Select-knop reinigen en O-ring insmeren (zie blz. 36)

8 Montering (se s. 31)
Rengøring (se s. 37)
Brugsanvisning (se s. 35)
• Hansgrohe anbefaler at den første halve liter om morgenen eller
efter længere stagneringstider ikke anvendes som drikkevand.
• Når armaturet åbnes med håndgrebet, kan lidt vand strømme ud af
udløbet i kort tid.
• Løftegrebet bruges til at åbne armaturet og indstille den ønskede
temperatur. Vandflowet kan holde en pause ved at bruge Select-
knappen, der findes foran på udløbet. Armaturet skal lukkes helt med
løftegrebet, hvis det ikke bruges i længere tid, f.eks. om natten eller
hvis boligen forlades.
Reservedele (se s. 36)
XXX = Overflade
000 = Krom
800 = Stainless Steel Optic
Gennemstrømningsdiagram (se s. 34)
Målene (se s. 34)
Forindstilling (se s. 33)
Indstilling af varmvandsbegrænsningen. I forbindelse med gennem-
strømningsvandvarmere anbefaler vi ikke en varmvandsspærre.
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de
gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Ved første ibrugtagning og efter vedligeholdelsesarbejde kan der opstå støj på
grund af luft i armaturet.Når armaturet har været aktiveret ca. 15 gange, er
støjen forsvundet.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Dansk
Der må ikke benyttes eddikesyreholdig silikone!
Service (se s. 35)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i overenstem-
melse med nationale regler afprøves regelmæssigt (mindst en gang om
året).
Fejl Årsag Hjælp
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Lav gennemstrømning med åbnet Select-ventil efter
ombytning af ventilen
- Der er monteret en forkert Select-ventil - Udskift Select-ventil
Armaturet dyrpper ved svingtuden. - Defekt o-ring - Udskift o-ring
Armaturet er utæt ved befæstelsesdelene - Tilslutningsslangerne er ikke skruet korrekt op i armatu-
ret.
- Med håndkraft skures tilsslutningsslangen strammere
på.
- Defekt o-ring på tilslutningsslange - Udskift o-ring
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er forkert indstillet - Indstil varmtvandsbe-grænsningen
Select-knap er træg - Select-knap er beskidt. - Rengør Select-knap og smør O-ring med fedt (se s. 36)

9
Montagem (ver página 31)
Limpeza (ver página 37)
Funcionamento (ver página 35)
• A Hansgrohe recomenda a não utilização do primeiro meio litro de
água, de manhã ou após longas paragens, para fins de consumo.
• Durante a abertura da torneira através do manípulo pode ser tempo-
rariamente uma pequena quantidade de água.
• Através do manípulo é aberta e ajustada a temperatura da
misturadora. Com o botão "Select", situado na parte frontal de
saída, é possível parar a saída da água. Se a misturadora não for
utilizada durante um longo período (p. ex. durante a noite) deve-se
fechá-la completamente com o manípulo.
Peças de substituição (ver página 36)
XXX = Acabamentos
000 = Cromado
800 = Aço Imaculado Ótica
Fluxograma (ver página 34)
Medidas (ver página 34)
Afinação (ver página 33)
Ajuste do limitador de água quente. Em combinação com um
esquentador, não é recomendável o uso de um bloqueio de água
quente.
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• Na primeira colocação em funcionamento e após trabalhos de manutenção
pode ser produzido um ruído devido a ar na tubulação da misturadora. O ruído
desaparece depois de a misturadora ter sido ativada aprox. 15 vezes.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido para água potável!
Português
Não utilizar silicone que contenha ácido acético!
Manutenção (ver página 35)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Fluxo reduzido com a válvula "Select" aberta após a
substituição da válvula
- Válvula "Select" errada montada - Substituir a válvula "Select"
Perde água na zona da bica rotativa - O-ring defeituoso - Trocar o-ring
Perde água pela base roscada - Tubos de ligação não estão completamente enrosca-
dos
- Apertar os tubos de ligação à mão
- O-ring dos tubo de ligação defeituoso - Trocar o-ring
Temperatura da água quente muito baixa - O limitador de temperatura está incorrectamente co-
locado
- Regular o limitador de temperatura
Botão "Select" difícil de rodar - Botão "Select" sujo - Limpar o botão "Select" e lubrificar o vedante em O
(ver página 36)

10 Montaż (patrz strona 31)
Czyszczenie (patrz strona 37)
Obsługa (patrz strona 35)
• Hansgrohe zaleca, by z rana lub po dłuższym czasie niekorzysta-
nia, pierwsze pół litra wody nie używać jako wody pitnej.
• Przy otwieraniu armatury za pomocą uchwytu dźwigniowego przez
krótki okres czasu może przy wylocie wydostawać się nieznaczna
ilość wody.
• Za pomocą uchwytu dźwigniowego otwiera się armaturę i ustawia
żądaną temperaturę. Za pomocą przycisku wyboru umieszczonego
po stronie czołowej wylotu można przerywać prąd wody. W
przypadku dłuższego nie używania, np. przez noc lub przy
opuszczeniu domu należy armaturę całkowicie zamknąć przy użyciu
uchwytu dźwigniowego.
Części serwisowe (patrz strona 36)
XXX = Kody kolorów
000 = Chrom
800 = Stal Szlachetna
Schemat przepływu (patrz strona 34)
Wymiary (patrz strona 34)
Ustawianie (patrz strona 33)
Ustawianie ogranicznika ciepłej wody. Używanie ogranicznika
temperatury wody w połączeniu z przepływowym podgrzewaczem
wody nie jest zalecane.
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• W czasie pierwszego uruchomienia i po wykonaniu prac konserwacyjnych
powietrze nagromadzone w armaturze może spowodować powstanie szumu. Po
ok. 15 włączeniach armatury szum znika.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Nie stosować silikonów zawierających kwas octowy!
Konserwacja (patrz strona 35)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku).
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Nieznaczny przepływ z otwartym zaworem Select po
wymianie zaworu
- Zamontowano niewłaściwy zawór Select - Wymienić zawór Select
Wyciek wody w obszarze wylewki - Uszkodzony o-ring - Wymienić o-ring
Wyciek wody przy mocowaniu od dołu - Zbyt słabo wkręcone wężyki w korpus - Dokręcić wężyki
- Uszkodzony o-ring przy wężu przyłączeniowym - Wymienić o-ring
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik ciepłej wody - Ustawić ogranicznik ciepłej wody
Przycisk Select ciężko się porusza - Przycisk Select zanieczyszczony - Oczyścić przycisk Select i nasmarować o-ring
(patrz strona 36)

11
Montáž (viz strana 31)
Čištění (viz strana 37)
Ovládání (viz strana 35)
• Hansgrohe doporučuje ráno nebo po delších přestávkách nepouží-
vat prvního půl litru jako pitnou vodu.
• Při otevření armatury páčkovou rukojetí může dojít krátce k výtoku
malého množství vody.
• Pomocí páčkové rukojeti se armatura otvírá a nastavuje požadovaná
teplota. Pomocí tlačítka Select na přední straně odtoku lze zastavit
průtok vody. V případě, že armaturu nebudete delší dobu používat
např. přes noc nebo při opuštění domu, je nezbytné armaturu
pomocí páčkové rukojeti zcela uzavřít.
Servisní díly (viz strana 36)
XXX = Kód povrchové úpravy
000 = Chrom
800 = Nerezová Ocel
Diagram průtoku (viz strana 34)
Rozmìry (viz strana 34)
Nastavení (viz strana 33)
Nastavení omezovače teplé vody. Ve spojení s průtokovým ohřívačem
se použití uzávěru teplé vody nedoporučuje.
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Při prvním uvedení do provozu a po každé údržbě může dojít kvůli vzduchu v
armauře ke vzniku zvuků. Po cca 15 aktivování armatury zvuky zmizí.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
Nepoužívat silikon s obsahem kyseliny octové!
Údržba (viz strana 35)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Porucha Příčina Odstranění
Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním kamenem - Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Malý průtok při otevřeném ventilu Select po výměně
ventilu
- Použit nesprávný ventil Select - Vyměnit ventil Select
výstup vody v rozsahu otočného výtoku - O-kroužek je defektní - vyměnit O-kroužek
výstup vody na upevňovacím násadci - připojovací hadice nejsou dostatečně zašroubovány
do tělesa
- připojovací hadice utáhnout rukou
- O-kroužek na připojovací hadici je defektní - vyměnit O-kroužek
Nízká teplota teplé vody - Špatně nastavená zarážka pro teplou vodu - Seřídit zarážku pro teplou vodu
Tlačítko Select jde ztěžka - Tlačítko Select je znečištěné - Vyčistit tlačítko Select a O-kroužek namazat tukem
(viz strana 36)

12 Montáž (viď strana 31)
Čistenie (viď strana 37)
Obsluha (viď strana 35)
• Hansgrohe odporúča ráno a po dlhších dobách odstávky nepoužiť
prvého pol litra vody ako pitnú vodu.
• Pri otvorení armatúry prostredníctvom pákovej rukoväte môže na
krátku dobu unikať minimálne množstvo vody.
• Prostredníctvom pákovej rukoväte sa armatúra otvára a nastavuje sa
ňou požadovaná teplota. Prostredníctvom gombíka „Select“, ktorý
sa nachádza na výstupe na čelnej strane, je možné prerušiť tok
vody. Pri dlhšom nepoužívaní, napr. cez noc alebo pri opustení
domu, sa musí armatúra úplne uzatvoriť prostredníctvom pákovej
rukoväte.
Servisné diely (viď strana 36)
XXX = Farebné označenie
000 = Chróm
800 = Ušľachtilá Oceľ
Diagram prietoku (viď strana 34)
Rozmery (viď strana 34)
Nastavenie (viď strana 33)
Nastavenie obmedzenia teplej vody. V spojení s prietokovými
ohrievačmi sa neodporúča použitie obmedzovača teplej vody.
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Pri prvom uvedení do prevádzky a po údržbárskych prácach môže dochádzať k
hluku v dôsledku vzduchu v armatúre. Po cca 15 aktiváciách armatúry hluk
zanikne.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Nepoužívať silikón s obsahom kyseliny octovej!
Údržba (viď strana 35)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s
národnými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň
raz ročne).
Porucha Príčina Pomoc
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté usadeniny - Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Nízky prietok s otvoreným ventilom Select po výmene
ventila
- Namontovaný nesprávny ventil Select - Vymeňte ventil Select
Uhajanje vode ob vrtljivem izlivu - Chybný O krúžok - Vymeniť O krúžok
Uhajanje vode ob pritrdilnem nastavku - Hadice pripojenia nie sú celkom zaskrutkované do
základného telesa
- Hadice pripojenia dotiahnuť ručne
- Chybný O krúžok na pripojovacej hadici - Vymeniť O krúžok
Nízka teplota teplej vody - Nesprávne nastavená zarážka na teplú vodu - Nastavenie zarážky na teplú vodu
Hlava Select vykazuje ťažký chod - Hlava Select znečistená - Očistite hlavu Select a premažte O krúžok
(viď strana 36)

13
安装(参见第页31)
清洗(参见第页37)
操作(参见第页35)
• 汉斯格雅建议，清晨或在水流长时间停滞后，前半升水不作
饮用水使用。
• 通过手柄打开阀门时出水口可能流出少量水。
• 抬起把手打开龙头，并调节需要的水温。通过位于正面出水
口的调节钮可以暂时停止水流。长时间不使用时，例如夜晚
或房屋空置，则必须将把手完全关闭。
备用零件(参见第页36)
XXX=颜色代码
000=镀铬
800=不锈钢表面
流量示意图(参见第页34)
大小(参见第页34)
调节(参见第页33)
热水温度调节。如果使用即热式喷头，则不建议安装热水阀
门。

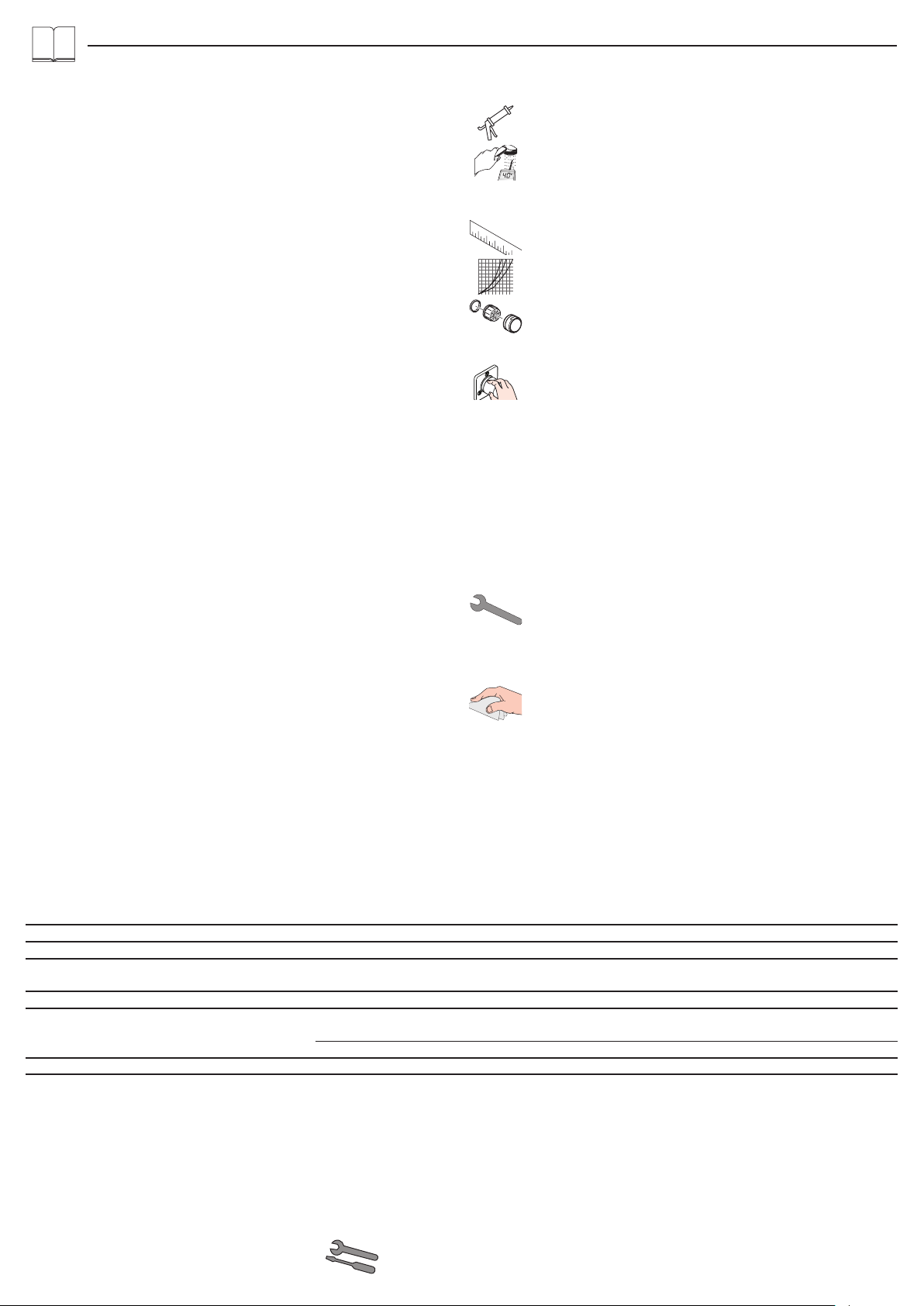

符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 首次调试时和维护作业之后，管接头中的空气可能产生噪音。大约使用
管接头15次后噪音消失。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
 (1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
热力消毒: 最大70°C/4分钟
• 自动防止回流
• 该产品专为饮用水设计！
中文
请勿使用含有乙酸的硅胶！
保养(参见第页35)
单向阀必须在符合国家或当地的法律的情况下按照DIN
EN1717定期检查（至少一年一次）。
问题 原因 补救
龙头不灵活 -阀芯损坏，结垢 -更换阀芯
龙头滴水 -阀芯损坏 -更换阀芯
更换龙头后，在打开可调龙头时流量减少 -安装了错误的可调龙头 -更换可调龙头
水从龙头出水嘴流出 -O形环损坏 -更换O形环
水从螺纹底座中流出 -连接软管没有完全旋入基体 -用手拧紧连接软管
-连接软管的O形环损坏 -更换O形环
热水温度过低 -温度限制器设置错误 -设置温度限制器
调节按钮不好用 -调节按钮脏污 -清洁调节按钮，给O形环上油(参见第页36)

14 Монтаж (см. стр. 31)
Очистка (см. стр. 37)
Эксплуатация (см. стр. 35)
• Hansgrohe рекомендует по утрам либо после длительного
перерыва в использовании не использовать первые поллитра
воды для питья.
• Открывая арматуру с помощью рычажной рукоятки, через
выпускное отверстие в течение непродолжительного времени
может вытекать небольшое количество воды.
• С помощью рукоятки можно открыть арматуру и задать нужную
температуру. С помощью кнопки Select, расположенной на
передней части выпускного устройства, можно на время
приостановить поток воды. При длительном перерыве в использо-
вании, например, на ночь или при выходе из дома, арматуру
нужно полностью закрыть с помощью рукоятки.
Κомплеκт (см. стр. 36)
XXX = Цветная кодировка
000 = Xром
800 = Cталь
Схема потока (см. стр. 34)
Размеры (см. стр. 34)
Подгонка (см. стр. 33)
Регулировка ограничителя горячей воды. В сочетании с проточными
нагревателями не рекомендуется использовать блокировку воды.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в
соответствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• При первом вводе в эксплуатацию и после работ по техническому обслужи-
ванию из-за воздуха в арматуре возможно возникновение шума. Через ок.
15 активаций арматуры шум изчезает.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой воды!
Русский
Не применяйте силикон, содержащий уксусную кислоту.
Техническое обслуживание (см. стр. 35)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Неисправность Причина Устранение неисправности
Арматура работает с усилием - Картридж неисправен, засорение накипью - Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Недостаточный проток после замены клапана при
открытом клапане Select
- Монтирован неподходящий клапан Select - Замените клапан Select
Выход воды в области поворотного выхода - Уплотнительное кольцо круглого сечения неисправ-
но
- Замените уплотнительное кольцо круглого сечения
Выход воды у основания крепления - Шланги подключения не полностью завернуты в
корпус
- Затяните шланги подключения вручную
- Уплотнительное кольцо круглого сечения на соеди-
нительном шланге неисправно
- Замените уплотнительное кольцо круглого сечения
Температура горячей воды слишком низкая - Ограничение горячей воды отрегулировано непра-
вильно
- Отрегулируйте ограничение горячей воды
Кнопка Select плохо работает - Кнопка Select загрязнена - Почистите кнопку Select и смажьте кольцо круглого
сечения (см. стр. 36)

15
Szerelés (lásd a oldalon 31)
Tisztítás (lásd a oldalon 37)
Használat (lásd a oldalon 35)
• A Hansgrohe azt ajánlja, hogy hosszabb állási idő után az első fél
liter vizet ne használja ivóvízként.
• A csaptelep emelőkaron keresztüli megnyitása esetén rövid ideig
minimális mennyiségű víz léphet ki a kifolyóból.
• Az emelőkaron keresztül lehet a csaptelepet kinyitni és a kívánt
hőmérsékletet beállítani. A kifolyó homlok oldalán található Select
gombbal szüneteltetni lehet a vízfolyást. Ha hosszabb ideig nem
használják, pl. éjszaka vagy a ház elhagyásakor, akkor a csaptele-
pet az emelőkarral teljesen be kell zárni.
Tartozékok (lásd a oldalon 36)
XXX = Színkódolás
000 = Króm
800 = Acéloptika
Átfolyási diagramm (lásd a oldalon 34)
Méretet (lásd a oldalon 34)
Beállítás (lásd a oldalon 33)
A meleg víz korlátozás beállítása. Átfolyós vízmelegítőknél meleg víz
korlátozó használata nem ajánlott.
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• Az első üzembevétel során és a karbantartási munkák után a csaptelepben lévő
levegő miatt zaj kelezkezhet. A csaptelep kb. 15-szöri aktiválása után a zaj
megszűnik.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
• Visszafolyás gátlóval
• A terméket kizárólag ivóvízhez tervezték!
Magyar
Ne használjon ecetsavtartalmú szilikont!
Karbantartás (lásd a oldalon 35)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak
megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Hiba Ok Megoldás
Nehezen nyitható a csap. - A kerámiabetét meghibásodott, elvízkövesedett. - A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
Alacsony átfolyás nyitott Select szeleppel a szelep
cseréje után
- Hibás Select szelep van beépítve - A Select szelepet kicserélni
Vízkilépés a billenthető kifolyó területén - Tömítőgyűrű meghibásodott - Tömítőgyűrű kicserélése
Vízkilépés a rögzítőrúdon - A csatlakozótömlők nincsenek teljesen becsavarozva
az akaptestbe
- A csatlakozótömlőket kézzel meghúzni
- Csatlakozótömlő tömítőgyűrűje meghibásodott - Tömítőgyűrű kicserélése
túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van beállítva. - A melegvíz szabályozót újra be kell állítani.
A Select gomb nehezen jár - A Select gomb el van szennyeződve - Tisztítsa meg a Select gombot és zsírozza meg az
O-gyűrűt () (lásd a oldalon 36)

16 Asennus (katso sivu 31)
Puhdistus (katso sivu 37)
Käyttö (katso sivu 35)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa ei käytetä
juomavetenä aamuisin eikä silloin, kun laitetta ei ole käytetty pitkään
aikaan.
• Vettä voi tulla ulos minimaalisesti lyhyen aikaa vesihanan aukosta,
kun hana avataan vivusta.
• Hana avataan ja haluttu lämpötila asetetaan vipukahvasta. Veden
virtauksen voi keskeyttää juoksuputken päässä olevasta valintapainik-
keesta. Hana on suljettava kokonaan vipukahvasta, kun hanaa ei
käytetä pitempään aikaan, esim. yön yli tai talosta poistuttaessa.
Varaosat (katso sivu 36)
XXX = Värikoodaus
000 = Kromi
800 = Inox-Optinen
Virtausdiagrammi (katso sivu 34)
Mitat (katso sivu 34)
Säätö (katso sivu 33)
Lämpötilan rajoittimen säätäminen. Emme suosittele käyttämään
lämpötilan rajoitinta vedenlämmittimen (läpivirtauskuumennin)
yhteydessä.
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot.
Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Ensimmäisen käyttöönoton ja huoltotöiden jälkeen hanasta voi kuulua kohinaa
sinne jääneestä ilmasta johtuen. Kohina poistuu, kun hanaa käytetään n. 15
kertaa.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 35)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Pieni läpivirtaus Select-venttiilin ollessa avattuna
venttiilin vaihdon jälkeen
- Väärä Select-venttiili asennettuna - Vaihda Select-venttiili
Vettä valuu kääntyvän juoksuputken juuresta - O-rengas on rikki - Vaihda O-rengas
Vettä valuu kiinnityskauluksesta - Liitosletkut eivät ole kierretty kiinni perusrunkoon poh-
jaan asti
- Kierrä liitosletkut kiinni käsikireyteen
- Liitosletkun O-rengas on rikki - Vaihda O-rengas
Lämminveden lämpötila liian alhainen - Lämminveden rajoitin väärin säädetty - Säädä lämminveden rajoitin
Select-nuppi raskastoiminen - Select-nuppi likaantunut - Puhdista Select-nuppi ja rasvaa O-rengas
(katso sivu 36)

17
Montering (se sidan 31)
Rengöring (se sidan 37)
Hantering (se sidan 35)
• Hansgrohe rekommenderar att den första halvlitern inte används som
dricksvatten på morgonen eller efter längre perioder utan använd-
ning.
• När blandaren öppnas med spaken kan det komma lite vatten ur
öppningen en kort stund.
• Blandaren öppnas och den önskade temperaturen ställs in via
spaken. Select-knappen som sitter fram på utloppet kan användas för
att pausa vattenflödet. Blandaren måste stängas helt med spaken när
den inte ska användas under längre period, t.ex. under natten eller
när bostaden lämnas.
Reservdelar (se sidan 36)
XXX = Färgkodning
000 = Krom
800 = Rostfri-Optik
Flödesschema (se sidan 34)
Måtten (se sidan 34)
Justering (se sidan 33)
Ställa in varmvattenregleringen. Tillsammans med varmvattenberedare
rekommenderas inte en varmvattenspärr.
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• Vid första användningstillfället eller efter servicearbeten kan luft i blandaren
alstra ett missljud. När blandaren har startats ca. 15 gånger försvinner missljudet.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Svenska
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 35)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser i enlighet med DIN EN 1717 (minst en
gång per år).
Störning Orsak Åtgärd
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Mindre genomflöde med öppnad Select-ventil efter
ventilbyte
- Felaktig Select-ventil installerad - Byt ut Select-ventil
Vatten kommer ut vid den svängbara blandaren - O-ring defekt - Byt ut O-ring
Vatten kommer ut vid monteringsstaget - Anslutningsslangar inte helt inskruvade i grundkon-
struktionen
- Drag fast anslutningsslangar för hand.
- O-ring på anslutningsslang defekt - Byt ut O-ring
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering
Select-knapp går trögt - Select-knapp nedsmutsad - Rengör Select-knappen och smörj O-ring med fett
(se sidan 36)

18 Montavimas (žr. psl. 31)
Valymas (žr. psl. 37)
Eksploatacija (žr. psl. 35)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“ rekomenduoja
pirmo pusės litro vandens nevartoti kaip geriamojo.
• Atveriant maišytuvą svirtimi, gali ištekėti truputį vandens.
• Rankena atveriamas maišytuvas ir nustatoma norima temperatūra.
Priekyje esančiu pasirinkimo mygtuku galite laikinai sustabdyti
vandens tekėjimą. Jei maišytuvo nenaudojate ilgesnį laiką, pavyz-
džiui per naktį ar išeidami iš namų, visiškai užverkite maišytuvą
rankena.
Atsarginės dalys (žr. psl. 36)
XXX = Spalvos
000 = Chrom
800 = Plienas
Pralaidumo diagrama (žr. psl. 34)
Išmatavimai (žr. psl. 34)
Reguliavimas (žr. psl. 33)
Karšto vandens ribojimas. Kartu su cirkuliaciniais šildytuvais nerekomen-
duojama naudoti karšto vandens blokavimo įtaisų.
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal
galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Jungiant pirmąjį kartą arba po techninės priežiūros darbų, maišytuve susikaupęs
oras gali sukelti triukšmą. Triukšmas pradings po to, kai maišytuvą kokius 15 kartų
įjungsite ir vėl išjungsite.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Techninis aptarnavimas (žr. psl. 35)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Pakeitus vožtuvą, mažas debitas per „Select“ vožtuvą. - Sumontuotas netinkamas „Select“ vožtuvas. - Pakeiskite „Select“ vožtuvą.
Prateka vanduo po čiaupu - tarpinė pažeista - tarpinę pakeisti
Prateka vanduo per tvirtinimo kotą - Prijungimo žarnos nepilnai įsuktos į korpusą - Prijungimo žarnas prisukti ranka
- Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti
Per maža karšto vandens temperatūra - Neteisingai nustatytas karšto vandens ribotuvas - Nustatyti karšto vandens ribotuvą
Stringa „Select“ mygtukas. - Užsiteršęs „Select“ mygtukas. - Išvalykite „Select“ mygtuką ir patepkite tarpinį žiedą .
(žr. psl. 36)

19
Sastavljanje (pogledaj stranicu 31)
Čišćenje (pogledaj stranicu 37)
Upotreba (pogledaj stranicu 35)
• Hansgrohe preporuča da ujutro ili nakon duljeg nekorištenja prvih
1/2 litre vode ne upotrebljavate za piće.
• Pri otvaranju slavine uz pomoć polužne ručke na ispustu može
kratkotrajno iscuriti manja količina vode.
• Okretanjem polužne ručke otvara se armatura i namješta željena
temperatura. Istjecanje vode može se zaustaviti pritiskom na izborni
gumb na čeonoj strani. U slučaju duljeg nekorištenja, npr. tijekom
noći ili za vrijeme odsustva od kuće, armatura se mora potpuno
zatvoriti postavljanjem polužne ručke u odgovarajući položaj.
Rezervni djelovi (pogledaj stranicu 36)
XXX = Boje
000 = Krom
800 = Plemeniti Čelik
Dijagram protoka (pogledaj stranicu 34)
Mjere (pogledaj stranicu 34)
Regulacija (pogledaj stranicu 33)
Namještanje limitera tople vode. U kombinaciji s protočnim bojlerima
nije preporučljiva primjena sustava za blokiranje dotoka tople vode.
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim
normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Prilikom prvog puštanja u rad i nakon radova održavanja može se uslijed zraka
u armaturi čuti neuobičajeni šum. Nakon približno 15 aktiviranja armature šum
će nestati.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Održavanje (pogledaj stranicu 35)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Greška Uzrok Otklanjanje
Ručica se zaglavila - Neispravan uložak Taloženje kamenca - Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Mali protok s otvorenim Select ventilom nakon zamjene
ventila
- Ugrađen pogrešan Select ventil - Zamijenite Select ventil
Voda izlazi u području rotirajućih dijelova slavine - O-prsten je neispravan - Zamijenite O-prsten
Voda izlazi na dijelu gdje je slavina učvršćena - Priključna crijeva nisu potpuno učvršćena na tijelo - Priključna crijeva učvrstite rukom
- O-prsteni priključnih crijeva su neispravni - Zamijenite O-prsten
Preniska temperatura tople vode - Limiter vruće vode nije dobro podešen - Podesite limiter vruće vode
Select gumb je teško pokretljiv - Select gumb je zaprljan - Očistite Select gumb i podmažite O prsten
(pogledaj stranicu 36)

20 Montajı (bakınız sayfa 31)
Temizleme (bakınız sayfa 37)
Kullanımı (bakınız sayfa 35)
• Hansgrohe sabahları uzun durgunluk süresi sonrasında ilk yarım litre
suyun içme suyu olarak kullanılmamasını önerir.
• Armatürü kol üzerinden açarken çıkış kısmından kısa süre az
miktarda su çıkabilir
• Kol tutamağı üzerinden armatür açılır ve istenilen sıcaklık ayarlanır.
Çıkış kısmındaki alın tarafında bulunan seçme düğmesi ile su akışı
duraklatılabilir. Örneğin geceleri veya evden çıkarken armatürün kol
tutamağı üzerinden tamamen kapatılması gerekir.
Yedek Parçalar (bakınız sayfa 36)
XXX = Renkler
000 = Krom
800 = Paslanmaz Çelik-Optik
Akış diyagramı (bakınız sayfa 34)
Ölçüleri (bakınız sayfa 34)
Ayarlama (bakınız sayfa 33)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin sürekli ısıtıcıyla
kullanılması tavsiye edilmez.
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• İlk çalıştırma sırasında ve bakım çalışmalarından sonra armatürdeki hava
nedeniyle bir ses meydana gelebilir. Armatürü yaklaşık 15 kez etkinleştirdikten
sonra ses ortadan kalkar.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Asetik asit içeren silikon kullanmayın!
Bakım (bakınız sayfa 35)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzenli
olarak kontrol edilmelidir. ( en az yılda bir kez)
arıza sebep yardım
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş olabilir - Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Valf değişiminden sonra açık seçim valfi ile düşük akış - Yanlış seçim valfi takılı - Seçim valfini değiştirin
Döner çıkış bölgesinden su çıkışı - O-ring arızalı - O-ringi değiştirin
Sabitleme kutusundan su çıkışı - Bağlantı hortumları ana gövdeye tamamen vidalan-
mamış
- Bağlantı hortumlarını elinizle sıkın
- Bağlantı hortumundaki O-ring arızalı - O-ringi değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
Seçim valfi ağır çalışıyor - Seçim düğmesi kirli - Seçim düğmesini temizleyin ve O ringi gresleyin
(bakınız sayfa 36)
