Hans Grohe Focus 31132000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /
Ръководство за монтаж 26
JP 取扱説明書/施工説明書 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Shqip 28
 29
Türkçe 30
Magyar 32
Focus
31132000

2

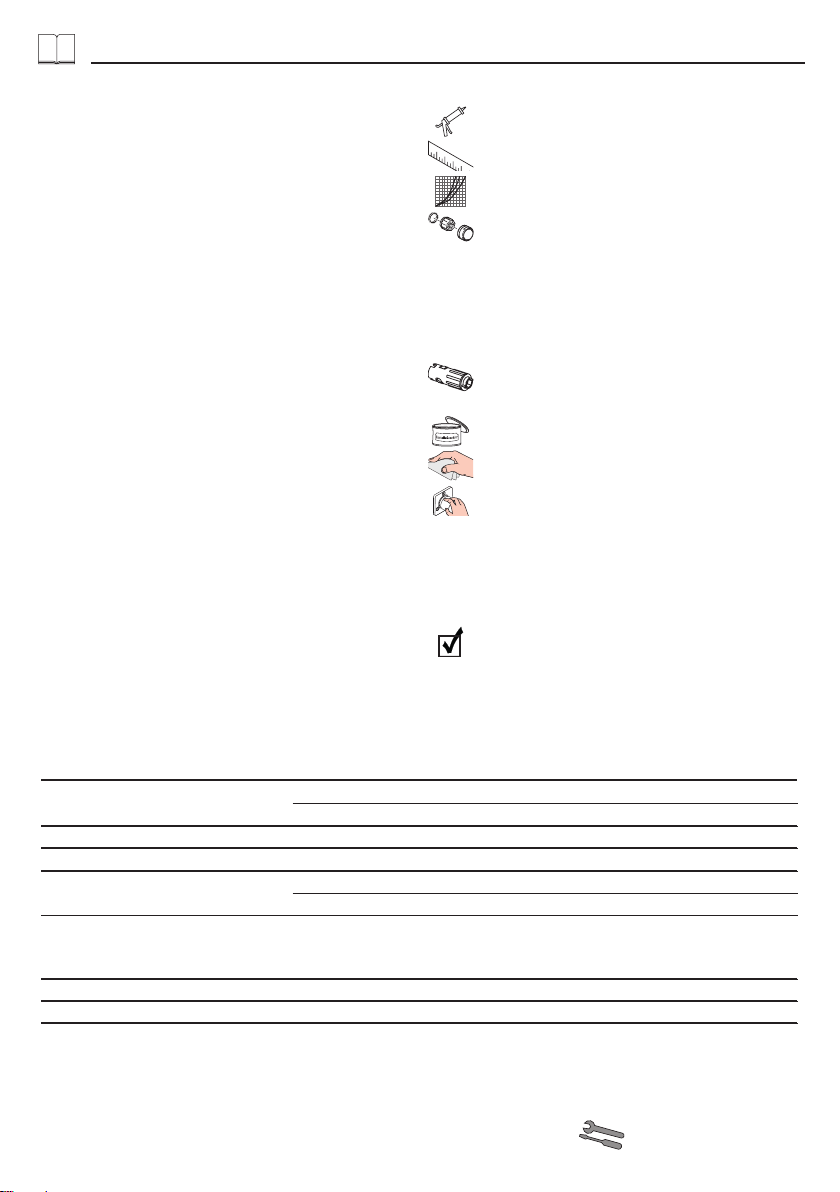

Deutsch
Montage (siehe Seite 37)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Bei 5 Liter Geräten darf die Auslaufleistung am
Mischer 5 l/min nicht übersteigen. Gegebenenfalls
Wasserzufuhr am Eckventil regulieren.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an
dem Ablaufventil ist nicht zulässig.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Maße (siehe Seite 37)
Durchflussdiagramm (siehe Seite 37)
Serviceteile (siehe Seite 39)
Wird der Strahlformer gewechselt, muss ein für
diese Armatur zugelassener Strahlformer
verwendet werden.
Sonderzubehör
(nicht im Lieferumfang enthalten)
• Montageschlüssel #58085000
(siehe Seite 35)
• Installationskitt (siehe Seite 35)
Reinigung (siehe Seite 38)
Bedienung (siehe Seite 36)
• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.
• Beim Aufheizen des Wasserspeichers tritt am Auslauf
Tropfwasser aus.
Prüfzeichen (siehe Seite 40)
Tabelle über die zu verwendenden Drosselschlauchlängen
Höchstmöglicher Wasserdruck am
Verwendungsort in MPa Geräteinhalt
8, 10 und 15 Liter bis 5 Liter
0,1 - 0,15 ohne Drosselschlauch Drosselschlauch auf 90 mm gekürzt
0,2 - 0,3 Drosselschlauch auf 90 mm gekürzt Drosselschlauch unverändert
0,4 - 0,7 Drosselschlauch unverändert
Durchflussmenge am Eckventil einregulieren
Bei einem Ruhedruck über 0,5 MPa muss ein Druckminderer eingebaut werden.
Störung Ursache Abhilfe
Wenig Wasser - Strahlformer verkalkt, verschmutzt - Sender einlernen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft ständig bei ausge-
schaltetem Wasserbereiter
- Kartusche defekt - Kartusche austauschen

3
Français
Montage (voir pages 37)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Sur les chauffe-eau à contenance de 5 litres le débit
ne doit pas dépasser 5l/min, dans ce cas là, réduire
le débit avec le robinet d'arrêt et d'équerre.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• La vanne d'écoulement ne doit être utilisée qu'aux
fins auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite
sur la vanne d'écoulement.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Dimensions (voir pages 37)
Diagramme du débit (voir pages 37)
Pièces détachées (voir pages 39)
Si l' on change le aérateur, il faudra utiliser un
aérateur normalisé pour cette robinetterie.
Accessoires en option
(ne fait pas partie de la fourniture)
• clé de montage #58085000 (voir pages 35)
• Mastic d'installation (voir pages 35)
Nettoyage (voir pages 38)
Instructions de service
(voir pages 36)
• Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de
stagnation prolongée.
• Le mitigeur goutte lorsque le chauffe-eau monte en
température.
Classification acoustique et débit
(voir pages 40)
Tableau relatif aux longueurs de tube d'étranglement à utiliser
Pression d'eau maxi possible en
MPa sur le lieu d'utilisation Contenu de l'appareil
8, 10 et 15 litres jusqu'à 5 litres
0,1 - 0,15 sans tube d'étranglement Tube d'étranglement raccourci à 90
mm
0,2 - 0,3 Tube d'étranglement raccourci à 90
mm
Tube d'étranglement pas modifié
0,4 - 0,7 Tube d'étranglement pas modifié
Régler le débit au niveau du robinet d'équerre
Incorporer un réducteur de pression si la pression est supérieure à 0,5 MPa.
Dysfonctionnement Origine Solution
Pas assez d´eau - Mousseur entartré ou encrassé - Initialiser / remplacer l'émetteur
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte sans arrêt avec
un chauffe-eau hors-service
- Cartouche défectueuse - Changer la cartouche

4
English
Assembly (see page 37)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
With water heaters of 5 liters the flow rate at the
mixer should not exceed 5 l/min. In this case the
flow rate must be reduced at the isolation valve.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The drain valve must only be used as intended. It is
not allowed to attach other objects to the drain
valve, for example a semi-pedestal.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Dimensions (see page 37)
Flow diagram (see page 37)
Spare parts (see page 39)
When changing the spray former, it is
imperative to use one made for this type of
mixer.
Special accessories (order as an extra)
• special tool #58085000 (see page 35)
• Installation putty (see page 35)
Cleaning (see page 38)
Operation (see page 36)
• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.
• When the storage tank is being heated, the spout
will drip.
Test certificate (see page 40)
Table for the throttle hose lengths to be used
Highest possible water pressure at
user's site in Mpa Device content
8, 10 and 15 liters up to 5 liters
0,1 - 0,15 without throttle hose Throttle hose shortened to 90 mm
0,2 - 0,3 Throttle hose shortened to 90 mm Throttle hose unchanged
0,4 - 0,7 Throttle hose unchanged
Adjust flow volume at corner valve
If the water pressure is greater than 0,5 MPa, fit a pressure reducing valve.
Fault Cause Remedy
Insufficient water - Spray former calcified, dirty - Teach-in transmitter / replace
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping constantly with
water heater switched off
- Cartridge defective - Exchange cartridge

5
Italiano
Montaggio (vedi pagg. 37)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Nel caso di apparecchi da 5 litri l'erogazione del
miscelatore non deve superare i 5 l/min. Eventual-
mente strozzare l'alimentazione d'acqua del
rubinetto a squadra.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti,
ad es. una semi-colonna, alla valvola di scarico.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Ingombri (vedi pagg. 37)
Diagramma flusso (vedi pagg. 37)
Parti di ricambio (vedi pagg. 39)
Se si cambia il rompigetto, per questo rubinetto
deve venir usato un rompigetto idoneo.
Accessori speciali
(non contenuto nel volume di fornitura)
• chiave per montaggio #58085000
(vedi pagg. 35)
• Mastice d'installazione (vedi pagg. 35)
Pulitura (vedi pagg. 38)
Procedura (vedi pagg. 36)
• Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.
• Durante il riscaldamento del serbatoio d'acqua
all'uscita si ha uno stillicidio.
Segno di verifica (vedi pagg. 40)
Tabella delle lunghezze dei tubi di strozzamento applicabili
Massima pressione d'acqua sul
posto espressa in MPa Contenuto dell'apparecchio
8, 10 e 15 litri fino a 5 litri
0,1 - 0,15 senza tubo di strozzamento Tubo di strozzamento ridotto a 90
mm
0,2 - 0,3 Tubo di strozzamento ridotto a 90
mm
Tubo di strozzamento non modificato
0,4 - 0,7 Tubo di strozzamento non modificato
Regolare la portata tramite la valvola ad angolo
In caso di una pressione di flusso superiore a 0,2 MPa, si deve installare un riduttore sul tubo principale.
Problema Possibile causa Rimedio
Scarsità d'acqua - diffusore del getto difettosa, pieno
di calcare
- Autoprogrammare / sostituire il
trasmettitore
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Il miscelatore perde acqua di
continuo con la caldaia spenta
- Cartuccia difettosa - Sostituire la cartuccia

6
Español
Montaje (ver página 37)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
En caso de utilizar un calentador de 5 litros de
capacidad el caudal de agua que pasa por el
mezclador, no debe superar 5 l/min. En caso
necesario, disminuir la entrada del agua por medio
de la llave de escuadra.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Dimensiones (ver página 37)
Diagrama de circulación
(ver página 37)
Repuestos (ver página 39)
En caso de cambiar el aireador, hay que
utilizar un aireador adecuado para este tipo
de grifería.
Opcional (no incluido en el suministro)
• Llave de montaje #58085000
(ver página 35)
• Masilla (ver página 35)
Limpiar (ver página 38)
Manejo (ver página 36)
• Hansgrohe recomienda no utilizar el primer medio
litro como agua potable por las mañanas o tras un
largo periodo de inactividad.
• Al calentar el depósito de agua suelen desbordarse
de la salida siempre unas gotas de agua.
Marca de verificación
(ver página 40)
Tabla para el largo de la manguera de estragulación aplicable
Presión de agua más alta posible
en el lugar de aplicación en Mpa Contenido del equipo
8,10 y 15 litros hasta 5 litros
0,1 - 0,15 sin manguera de estragulación Manguera de estrangulación
reducida a 90 mm
0,2 - 0,3 Manguera de estrangulación
reducida a 90 mm
Manguera de estrangulación no
modificada
0,4 - 0,7 Manguera de estrangulación no modificada
Regulado de la cantidad de flujo en la válvula de esquina
En condiciones de presión de reposo superior a 0,5 MPa, es imprescindible montar un reductor de presión.
Problema Causa Solución
Sale poca agua - Formador de chorro ensuciado,
calcificado
- Programar/ cambiar emisor
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde continuamente agua
con calientaaguas apagado
- cartucho dañado - cambiar el cartucho

7
Nederlands
Montage (zie blz. 37)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Bij toestellen van 5 liter mag de uitloopcapaciteit
aan de mengkraan niet hoger zijn dan 5 l/min.
Indien nodig moet de watertoevoer aan de
hoekstopkraan geregeld worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Maten (zie blz. 37)
Doorstroomdiagram (zie blz. 37)
Service onderdelen (zie blz. 39)
Indien de straalvormer vervangen wordt, moet
een straalvormer gebruikt worden die is
toegelaten voor deze armatuur.
Toebehoren
(behoort niet tot het leveringspakket)
• montagesleutel #58085000 (zie blz. 35)
• Kit (zie blz. 35)
Reinigen (zie blz. 38)
Bediening (zie blz. 36)
• Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater
te gebruiken.
• Bij het opwarmen van het waterreservoir ontsnapt
aan de uitloop drupwater.
Keurmerk (zie blz. 40)
Tabel van de te gebruiken reduceerslanglengten
Maximale waterdruk op de
gebruiksplaats in MPa Inhoud van het toestel
8, 10 en 15 liter tot 5 liter
0,1 - 0,15 zonder reduceerslang Reduceerslang verkort tot 90 mm
0,2 - 0,3 Reduceerslang verkort tot 90 mm Reduceerslang onveranderd
0,4 - 0,7 Reduceerslang onveranderd
Debiet instellen aan het hoekventiel
Bij een statische druk van meer dan 0,5 MPa moet een drukregelaar ingebouwd worden.
Storing Oorzaak Oplossing
Weinig water - Straalopeningen verkalkt, vuil - Zender teachen / vervangen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Armatuur drupt altijd bij een
uitgeschakelde boiler
- Kardoes defect - Kardoes uitwisselen

8
Dansk
Montering (se s. 37)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Ved 5 litres beholdere må udløbsydelsen ved
håndvaskarmaturet ikke overstige 5 liter/min. I
modsat fald drosles vandet ved vandtilførslen ved
hjørneventilen.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks.
en halvsøjle til afløbsventilen.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Målene (se s. 37)
Gennemstrømningsdiagram
(se s. 37)
Reservedele (se s. 39)
Ved skift af stråleformeren, skal der anvendes
en stråleformer, som er godkendt til dette
armatur
Specialtilbehør (ikke med i leveringsomfang)
• Monteringsnøgle #58085000 (se s. 35)
• Kitt (se s. 35)
Rengøring (se s. 38)
Brugsanvisning (se s. 36)
• Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.
• Ved opvarmning af varmtvandsbeholderen forekom-
mer dryp fra udløbstuden.
Godkendelse (se s. 40)
Tabel over de drosselslangelængder, som skal bruges
Højst muligt vandtryk på brugsstedet
i MPa Enhedens indhold
8, 10 og 15 liter op til 5 liter
0,1 - 0,15 uden drosselslange Drosselslange afkortet til 90 mm
0,2 - 0,3 Drosselslange afkortet til 90 mm Drosselslange uforandret
0,4 - 0,7 Drosselslange uforandret
Juster gennemstrømningsmængden på hjørneventilen
Ved et rørtryk på mere end 0,5 MPa, skal trykket reduceres.
Fejl Årsag Hjælp
For lidt vand - Stråleformer forkalket, tilsmudset - Programmere / udskifte senderen
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armatur drypper hele tiden ved
slukket vandvarmer
- Defekt kartusche - Udskift kartusche

9
Português
Montagem (ver página 37)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Nos aparelhos de 5 litros a capacidade de saída na
misturadora não pode exceder 5 l/min. Regular
eventualmente a alimentação da água na torneira
de esquadria.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Medidas (ver página 37)
Fluxograma (ver página 37)
Peças de substituição
(ver página 39)
Se o emulsor for substituído é necessário
utilizar um emulsor adequado para esta
torneira.
Acessórios especiais
(não incluído no volume de fornecimento)
• Chave especial #58085000
(ver página 35)
• Mástique (ver página 35)
Limpeza (ver página 38)
Funcionamento (ver página 36)
• A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.
• Fuga de gotas de água durante o aquecimento do
depósito de água.
Marca de controlo (ver página 40)
Tabela sobre o comprimento das mangueiras de estrangulamento a utilizar
Maior pressão de água possível no
local de aplicação, em MPa Conteúdo do aparelho
8, 10 e 15 litros até 5 litros
0,1 - 0,15 sem mangueira de estrangulamento Mangueira de estrangulamento
encurtada em 90 mm
0,2 - 0,3 Mangueira de estrangulamento
encurtada em 90 mm
Mangueira de estrangulamento
inalterada
0,4 - 0,7 Mangueira de estrangulamento inalterada
Regular o caudal volumétrico na válvula de canto
Se a pressão da água for superior a 0,5 MPa é necessário montar um redutor de pressão.
Falha Causa Solução
Água insuficiente - Emulsor com calcário, com
sujidade
- Configurar / substituir emissor
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora pinga constantemente
com preparador de água desligado
- Cartucho defeituoso - Substituir o cartucho

10
Polski
Montaż (patrz strona 37)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Przy urządzeniach 5-litrowych wydajność mieszacza
nie może przekraczać 5 l/min. W razie potrzeby
wyregulować dopływ wody przy zaworku kątowym.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Wymiary (patrz strona 37)
Schemat przepływu
(patrz strona 37)
Części serwisowe (patrz strona 39)
Przy wymianie kształtownika przepływu należy
użyć takiego kształtownika przepływu, którego
użycie jest autoryzowane dla danego typu
armatury.
Wyposażenie specjalne
(Nie jest częścią dostawy)
• Klucz montażowy #58085000
(patrz strona 35)
• Kit instalatorski (patrz strona 35)
Czyszczenie (patrz strona 38)
Obsługa (patrz strona 36)
• Hansgrohe zaleca, by z rana lub po dłuższym
czasie niekorzystania, pierwsze pół litra wody nie
używać jako wody pitnej.
• Przy podgrzaniu zbiornika wody przy wylocie kapie
woda.
Znak jakości (patrz strona 40)
Tabela zawierająca informacje o stosowanych długościach węży dławiących
Maksymalne możliwe ciśnienie
wody w miejscu zastosowania w
MPa
Zawartość urządzenia
8, 10 i 15 litrów do 5 litrów
0,1 - 0,15 bez węża dławiącego wąż dławiący skrócony do 90 mm
0,2 - 0,3 wąż dławiący skrócony do 90 mm wąż dławiący bez zmian
0,4 - 0,7 wąż dławiący bez zmian
wyregulować natężenie przepływu na zaworze kątowym
Przy ciśnieniu przy zamkniętych rurkach wynoszącym 0,5 MPa należy wbudować reduktor ciśnienia.
Usterka Przyczyna Pomoc
Mała ilość wody - Kształtownik przepływu zakamie-
niony, zabrudzony
- Zaprogramować / wymienić
nadajnik
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie zawsze przy
wyłączonym podgrzewaczu wody
- Uszkodzony wkład - Wymiana wkładu

11
Česky
Montáž (viz strana 37)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
U 5tilitrových přístrojů nesmí výkon výtoku na mísicí
baterii překročit 5 l/min. Případně je nutno regulovat
přívod vody na rohovém ventilu.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. poloslou-
pů k vypouštěcímu ventilu není přípustné.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Rozmìry (viz strana 37)
Diagram průtoku (viz strana 37)
Servisní díly (viz strana 39)
Je-li nutná výměna tvarovače proudu, pak se
musít použít tvarovač, který je pro tuto amaturu
povolen.
Zvláštní příslušenství
(není součástí dodávky)
• montážní klíč #58085000 (viz strana 35)
• Instalační kit (viz strana 35)
Čištění (viz strana 38)
Ovládání (viz strana 36)
• Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako pitnou
vodu.
• Při zahřívání bojleru vystupují na výtoku kapky vody.
Zkušební značka (viz strana 40)
Tabulka k délkám elastických hadic, které je třeba použít.
Nejvyšší možný tlak vody v místě
použití v MPa Objem přístrojů
8, 10 a 15 litrů do 5 litrů
0,1 - 0,15 bez elastické hadice Elastická hadice zkrácena na 90 mm
0,2 - 0,3 Elastická hadice zkrácena na 90 mm Elastická hadice bez úprav
0,4 - 0,7 Elastická hadice bez úprav
naregulujte průtokové množství na rohovém ventilu
Při klidovém tlaku nad 0,5 MPa se musí zabudovat omezovač tlaku
Porucha Příčina Odstranění
Málo vody - tvarovač proudu zanesen vodním
kamenem, znečištěn
- Zaučte / vyměňte vysílač
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
z armatury odkapává stále voda i
když je ohřívač vody vypnut
- Kartuše je vadná - Kartuši vyměnit

12
Slovensky
Montáž (viď strana 37)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
U 5 l ohrievačov vody nesmie prietok batérie
prekročiť 5l/min. Prípadne nastavte prívod vody
pomocou uzatváracieho ventilu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
• Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov,
napr. polovičného stĺpu na odtokový ventil, nie je
prípustné.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Rozmery (viď strana 37)
Diagram prietoku (viď strana 37)
Servisné diely (viď strana 39)
Pri výmene tvarovača prúdu sa musí použiť
tvarovač prípustný pre túto batériu.
Zvláštne príslušenstvo
(nie je súčasťou dodávky)
• montážny kľúč #58085000 (viď strana 35)
• Inštalačná súprava (viď strana 35)
Čistenie (viď strana 38)
Obsluha (viď strana 36)
• Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú
vodu.
• Pri ohreve nádrže na vodu kvapká z odpadu voda.
Osvedčenie o skúške (viď strana 40)
Tabuľka dĺžok elastických hadíc, ktoré je treba použiť
Najvyšší možný tlak vody v mieste
použitia v Mpa Objem zariadenia
8, 10 a 15 litrov do 5 litrov
0,1 - 0,15 bez elastickej hadice Elastická hadica, skrátená na 90 mm
0,2 - 0,3 Elastická hadica, skrátená na 90 mm Elastická hadica bez úprav
0,4 - 0,7 Elastická hadica bez úprav
nastavte prietok na rohovom ventile
Ak je tlak vody viac ako 0,5 MPa, je nutné namontovať tlakový redukčný ventil.
Porucha Príčina Pomoc
Málo vody - Tvarovač prúdu znečistený vodným
kameňom
- Vysielač naprogramovať / vymeniť
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Batéria neustále kvapká pri
vypnutom zariadení na prípravu
vody
- Kartuša je poškodená - Vymeniť kartušu

13
中文
安装 (参见第页37)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
对于5升的热水器，龙头处的流速不得超过5
升/分钟。这种情况下，必须在隔离阀降低流
速。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
• 只能按规定使用溢流阀。禁止将半露柱及其他
部件固定到溢流阀上。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
大小 (参见第页37)
流量示意图 (参见第页37)
备用零件 (参见第页39)
更换喷雾形成器时，必须使用针对此类型
龙头制造的形成器。
选装附件 (不在供货范围内)
• 专用工具#58085000(参见第页35)
• 水管胶泥(参见第页35)
清洗 (参见第页38)
操作 (参见第页36)
• 汉斯格雅建议，清晨或在水流长时间停滞后，
前半升水不作饮用水使用。
• 加热贮水箱时，水嘴滴水。
检验标记 (参见第页40)
需要使用的节流软管长度表
使用点上最高可能的水压，单
位：MPa
仪器容量
8、10和15升5升以下
0,1-0,15 无节流软管 节流软管缩短到90mm
0,2-0,3 节流软管缩短到90mm 节流软管不变
0,4-0,7 节流软管不变
调整角阀上的流量
如果水压大于0,5MPa，安装减压阀。
问题 原因 补救
龙头出水量小 - 花洒结垢，脏污 - 发射器记住/更换
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
热水器关闭后，龙头持续滴水 - 阀芯损坏 - 更换阀芯

14
Русский
Монтаж (см. стр. 37)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Для 5-литровых приборов производительность
выхода на смесителе не должна превышать 5 л/
мин. При необходимости отрегулируйте подачу
воды на угловом вентиле
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Спускной клапан разрешается использовать
только в предусмотренных целях. На спускном
клапане запрещается закреплять другие предме-
ты, например, полуколонну.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Размеры (см. стр. 37)
Схема потока (см. стр. 37)
Κомплеκт (см. стр. 39)
При замене формирователя струи необходи-
мо использовать формирователь струи,
предназначенный для этой арматуры.
Специальные принадлежности
(не включено в объем поставки!)
• Монтажный ключ #58085000 (см. стр. 35)
• Монтаж подводки (см. стр. 35)
Очистка (см. стр. 38)
Эксплуатация (см. стр. 36)
• Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не
использовать первые поллитра воды для питья.
• При подогреве водяного резервуара из выхода
капает вода.
Знак технического контроля
(см. стр. 40)
Таблица длин используемых шлангов дросселя
Максимальное давление воды на
участке применения в МПа Емкость устройств
8, 10 и 15 литров до 5 литров
0,1 - 0,15 Без шланга дросселя Шланг дросселя укороченный, длина
90 мм
0,2 - 0,3 Шланг дросселя укороченный, длина
90 мм Шланг дросселя неизменной длины
0,4 - 0,7 Шланг дросселя неизменной длины
oтрегулируйте расход воды на угловом клапане
При статическом давлении более 0,5 МПа необходимо устанавливать редукционный клапан.
Неисправность Причина Устранение неисправности
недостаточный давление (если устан
напор воды) - Формирователь струи имеет известковые отложения/загрязнен - Настройте/замените передатчик
Арматура работает с усилием - Картридж неисправен, засорение
накипью - Замените картридж
Из арматуры при подключенном
водонагревателе постоянно капает
вода
- Картридж неисправен - Замените картридж

15
Suomi
Asennus (katso sivu 37)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Viiden litran laitteilla sekoittajasta ulos tulevan veden
määrä ei saa ylittää 5 litraa minuutissa. Rajoita
tarvittaessa veden tuloa kulmaventtiilillä.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Poistoventtiiliä saa käyttää vain tarkoituksenmukaises-
ti. Poistoventtiiliin ei saa kiinnittää muita esineitä,
esim. seinäkupua.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Mitat (katso sivu 37)
Virtausdiagrammi (katso sivu 37)
Varaosat (katso sivu 39)
Jos vesisuikun muotoilija vaihdetaan, on
käytettävä tälle kalusteelle hyväksyttyä
muotoilijaa.
Erityisvaruste (ei kuulu toimitukseen)
• Asennusavain #58085000 (katso sivu 35)
• Asennussarja (katso sivu 35)
Puhdistus (katso sivu 38)
Käyttö (katso sivu 36)
• Hansgrohe suosittelee, että ensimmäistä puolta litraa
ei käytetä juomavetenä aamuisin eikä silloin, kun
laitetta ei ole käytetty pitkään aikaan.
• Vedenvaraajaa kuumennettaessa juoksuputkesta
tippuu vettä.
Koestusmerkki (katso sivu 40)
Taulukko käytettävistä kuristinletkujen pituuksista
Suurin mahdollinen vedenpaine
käyttöpaikassa (Mpa) Laitteen sisältö
8, 10 ja 15 litraa 5 litraan asti
0,1 - 0,15 ilman kuristinletkua Kuristinletku lyhennetty 90 mm:iin
0,2 - 0,3 Kuristinletku lyhennetty 90 mm:iin Kuristinletku ilman muutoksia
0,4 - 0,7 Kuristinletku ilman muutoksia
Läpivirtausmäärä säädetään kulmaventtiilistä
On käytettävä paineenalenninta, jos lepopaine on yli 0,5 MPa.
Häiriö Syy Toimenpide
Vähän vettä - Suihkunmuotoilija kalkkiintunut,
likaantut
- Lähetin opetetaan / vaihdetaan
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu jatkuvasti vettä
vedenkäsittelylaitteen ollessa
kytkettynä pois päältä
- Patruuna rikki - Vaihda patruuna

16
Svenska
Montering (se sidan 37)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Utflödeseffekten i blandaren får inte överstiga 5l/
minut hos 5 liters behållare. Ställ in vattenflödet vid
hörnventilen om detta behövs.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Måtten (se sidan 37)
Flödesschema (se sidan 37)
Reservdelar (se sidan 39)
Om strålkanalsenheten byts måste en enhet
som passar till blandaren användas.
Specialtillbehör (medföljer ej leveransen)
• Monteringsnyckel #58085000 (se sidan 35)
• Installationskitt (se sidan 35)
Rengöring (se sidan 38)
Hantering (se sidan 36)
• Hansgrohe rekommenderar att den första halvlitern
inte används som dricksvatten på morgonen eller
efter längre perioder utan användning.
• Vatten droppar från den utdragbara blandaren när
vattenberedaren värms upp.
Testsigill (se sidan 40)
Tabell över de reduceringsslang-längder som ska användas
Högsta möjliga vattentryck på
användningsplatsen i MPa Apparatinnehåll
8, 10 och 15 liter till 5 liter
0,1 - 0,15 utan reduceringsslang Reduceringsslang kortad till 90 mm
0,2 - 0,3 Reduceringsslang kortad till 90 mm Reduceringsslang oförändrad
0,4 - 0,7 Reduceringsslang oförändrad
Ställ in flödesmängden på hörnventilen
Vid vilotryck på mer än 0,5 MPa måste en tryckregulator monteras.
Störning Orsak Åtgärd
För lite vatten - Strålkanaler är täckta av kalk,
smutsiga
- Lägg in / byt ut sändare
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandaren droppar ständigt när
vattnet är avstängt
- Patron defekt - Byt ut patron

17
Lietuviškai
Montavimas (žr. psl. 37)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Jei vandens šildytuvų talpa 5 litrai, maišytuvo
vandens tekėjimo norma neturėtų viršyti 5 l/
mažiausiai Jei norma viršijama, reikia sumažinti
kampinių vožtuvų srauto pralaidumą.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
• Išleidimo vožtuvas gali būti naudojamas tik pagal
savo paskirtį. Prie išleidimo vožtuvo draudžiama
tvirtinti kitas dalis, pavyzdžiui, puskolones.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Išmatavimai (žr. psl. 37)
Pralaidumo diagrama (žr. psl. 37)
Atsarginės dalys (žr. psl. 39)
Keičiant čiaupą būtina naudokite šitam
maišytuvui pritaikytą čiaupą.
Specialūs priedai (nėra pridedama)
• Montavimo raktas #58085000 (žr. psl. 35)
• Montavimo rinkinys (žr. psl. 35)
Valymas (žr. psl. 38)
Eksploatacija (žr. psl. 36)
• Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti
kaip geriamojo.
• Kaitinant vandens talpą čiaupas lašės.
Bandymo pažyma (žr. psl. 40)
Naudotinų droselių žarnų ilgių lentelė
Didžiausias galimas vandens slėgis
naudojimo vietoje, MPa Prietaiso sudėtis
8, 10 ir 15 litrų iki 5 litrų
0,1 - 0,15 Be droselio žarnos Droselio žarna sutrumpinta 90 mm
0,2 - 0,3 Droselio žarna sutrumpinta 90 mm Droselio žarna nekeičiama
0,4 - 0,7 Droselio žarna nekeičiama
reguliuojamas kampinio vožtuvo vandens sunaudojimas
Jei vandens slėgis yra didesnis nei 0,5 MPa, privalo būti įmontuotas slėgio ribotuvas.
Gedimas Priežastis Priemonė
Per maža srovė - Čiaupas užkalkėjęs arba jame yra
šiukšlių
- Sureguliuokite arba pakeiskite
siųstuvą
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Uždarius, maišytuvas nuolat
praleidžia vandenį
- Kasetė pažeista - Pakeisti kasetę

18
Hrvatski
Sastavljanje (pogledaj stranicu 37)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Kod 5 -litarskih uređaja protok u mješalici ne smije
prijeći 5 litara/min. Regulirajte dotok vode na
kutnom ventilu
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
• Odvodni ventil smije se koristiti samo namjenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Mjere (pogledaj stranicu 37)
Dijagram protoka
(pogledaj stranicu 37)
Rezervni djelovi
(pogledaj stranicu 39)
Ako želite izmijeniti mjenjač mlaza, potrebno je
koristiti mjenač propisan uz ovu armaturu
Posebni pribor (Nije sadržano u isporuci!)
• ključ za montažu #58085000
(pogledaj stranicu 35)
• Instalaterski kit (pogledaj stranicu 35)
Čišćenje (pogledaj stranicu 38)
Upotreba (pogledaj stranicu 36)
• Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1/2 litre vode ne upotrebljavate
za piće.
• Pri zagrijavanju bojlera na izlazu slavine pojavit će
se kapljice vode
Oznaka testiranja
(pogledaj stranicu 40)
Tablica mogućih duljina plastičnih crijeva
Najveći mogući tlak na mjestu
primjene u MPa Kapacitet uređaja
8, 10 i 15 litara do 5 litara
0,1 - 0,15 bez plastičnog crijeva plastično crijevo skraćeno na 90 mm
0,2 - 0,3 plastično crijevo skraćeno na 90 mm plastično crijevo bez izmjene
0,4 - 0,7 plastično crijevo bez izmjene
namjestite protočnu količinu na kutnom ventilu
Kod tlaka većeg od 0,5 MPa mora biti ugrađen uređaj za smanjivanje tlaka
Greška Uzrok Otklanjanje
Nedovoljno vode - Mijenač mlaza je prljav ili
začepljen naslagama kamenca
- Prilagodite ili zamijenite predajnik
Ručica se zaglavila - Neispravan uložak Taloženje
kamenca
- Zamijenite uložak
Slavina kaplje i kad je grijač vode
zatvoren
- Neispravan uložak - Zamijenite uložak

19
Română
Montare (vezi pag. 37)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
La boilere de apă de 5 litri debitul apei la amestecă-
tor nu trebuie să depăşească 5 l/min. În caz contrar
reglaţi debitul de apă cu ajutorul ventilelor de colţ.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Supapa de scurgere poate fi utilizată doar conform
destinaţiei. Fixarea altor obiecte, de ex. a unui
semi-stâlp la supapa de scurgere este interzisă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Dimensiuni (vezi pag. 37)
Diagrama de debit (vezi pag. 37)
Piese de schimb (vezi pag. 39)
Dacă schimbaţi duza de jet, trebuie să utilizaţi
o duză jet potrivită pentru această baterie.
Accesorii opţionale
(nu este inclus în setul livrat)
• Cheie pentru montare #58085000
(vezi pag. 35)
• Chit de instalare (vezi pag. 35)
Curăţare (vezi pag. 38)
Utilizare (vezi pag. 36)
• Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.
• La încălzirea rezervorului de apă, apa picură din
pipă.
Certificat de testare (vezi pag. 40)
Tabelă cu lungimile de furtun de reducţie utilizate
Presiunea de apă cea mai ridicată
la locul de utilizare în MPa Conţinutul aparatului
8, 10 şi 15 litri până la 5 litri
0,1 - 0,15 fără furtun de reducţie Furtun de reducţie prescurtat la 90
mm
0,2 - 0,3 Furtun de reducţie prescurtat la 90
mm
Furtun de reducţie neschimbat
0,4 - 0,7 Furtun de reducţie neschimbat
Reglarea debitului la robinetul cu ventil de colţ
La o presiune de repaus de peste 0,5 MPa trebuie montată un reductor de presiune.
Deranjament Cauza Măsuri de remediere
Prea puţină apă - Depuneri de calcar şi impurităţi pe
duza jet.
- Setaţi / schimbaţi emiţătorul
Bateria se mişcă dificil - Cartuş defect din cauza
depunerilor de calcar
- Schimbaţi cartuşul.
Picură în continuu din baterie când
boilerul de apă este oprit.
- Cartuş defect - Schimbaţi cartuşul.

20
Ελληνικά
Συναρμολόγηση (βλ. Σελίδα 37)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Σε συσκευές 5 λίτρΩν, η κατανάλΩση νερού της
μπαταρίας (μείκτη) δεν επιτρέπεται να υπερβαίνει τα
5 λίτρα ανά λεπτό. Αν χρειαστεί, ρυθμίστε την
παροχή νερού στη γΩνιακή βαλβίδα.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνΩρίζονται ζημιές από τη μεταφορά ή επιφα-
νειακές ζημιές.
• Οι σΩλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφΩνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης
που ισχύουν σε κάθε κράτος.
• Η βαλβίδα εκροής επιτρέπεται να χρησιμοποιείται
μόνο για την προβλεπόμενη χρήση. Η στερέΩση
άλλΩν αντικειμένΩν π.χ. μισής κολώνας στη βαλβίδα
εκροής δεν επιτρέπεται.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έΩς 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έΩς 60°C
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο
νερό!.
Περιγραφή συμβόλΩν
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Διαστάσεις (βλ. Σελίδα 37)
Διάγραμμα ροής (βλ. Σελίδα 37)
Ανταλλακτικά (βλ. Σελίδα 39)
Εάν γίνει αλλαγή τΩν καναλιών καταιονισμού,
πρέπει να χρησιμοποιηθεί ένας επιτρεπόμενος
για τη συγκεκριμένη βάνα καταιονιστήρας.
Ειδικά αξεσουάρ (δεν περιλαμβάνεται στον
παραδοτέο εξοπλισμό)
• Kλειδί συναρμολόγησης #58085000
(βλ. Σελίδα 35)
• Κιτ εγκατάστασης (βλ. Σελίδα 35)
Καθαρισμός (βλ. Σελίδα 38)
Χειρισμός (βλ. Σελίδα 36)
• Η Hansgrohe συνιστά το πρΩί ή μετά από μεγάλα
χρονικά διαστήματα αχρησίας να μην χρησιμοποιείτε
το πρώτο μισό λίτρο νερό σαν πόσιμο.
• Σε περίπτΩση θέρμανσης της δεξαμενής νερού, στο
στόμιο εκροής εμφανίζονται σταγονίδια νερού.
Σήμα ελέγχου (βλ. Σελίδα 40)
Πίνακας αντίστοιχΩν μηκών σΩλήνα μείΩσης
Μέγιστη δυνατή πίεση νερού στο
σημείο χρήσης σε Mpa Περιεχόμενο συσκευής
8, 10 και 15 λίτρα έΩς 5 λίτρα
0,1 - 0,15 χΩρίς σΩλήνα μείΩσης ΣΩλήνας μείΩσης κοντυμένος στα
90 mm
0,2 - 0,3 ΣΩλήνας μείΩσης κοντυμένος στα
90 mm
ΣΩλήνας μείΩσης χΩρίς αλλαγή
0,4 - 0,7 ΣΩλήνας μείΩσης χΩρίς αλλαγή
Ρυθμίστε την ποσότητα ροής στη γΩνιακή βαλβίδα
Σε περίπτΩση πίεσης ηρεμίας άνΩ τΩν 0,5 MPa, θα πρέπει να εγκατασταθεί ένας μειΩτής πίεσης.
Βλάβη Αιτία ΔιόρθΩση
Ανεπαρκές νερό - Ο καταιονιστήρας (ντους) φέρει
άλατα και βρΩμιές
- Ο δέκτης να υποστεί διαδικασία
εκμάθησης / να αντικατασταθεί
Σκληρή μπαταρία (μείκτης) - ΕλαττΩματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου
Η μπαταρία στάζει διαρκώς σε
απενεργοποιημένο θερμοσίφΩνα
- ΕλαττΩματικό φυσίγγιο - Αλλαγή φυσιγγίου
