Hans Grohe Tango C 04270 0 Series Installation guide

Tango C
04270XX0
Installation Instructions / Warranty

2
*Please know and follow all applicable local plumbing codes when setting the temperature on the water heater.
* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du
chaue-eau.
*Debe conocer y cumplir todos los códigos locales aplicables para ajustar la temperatura del calentador de agua.

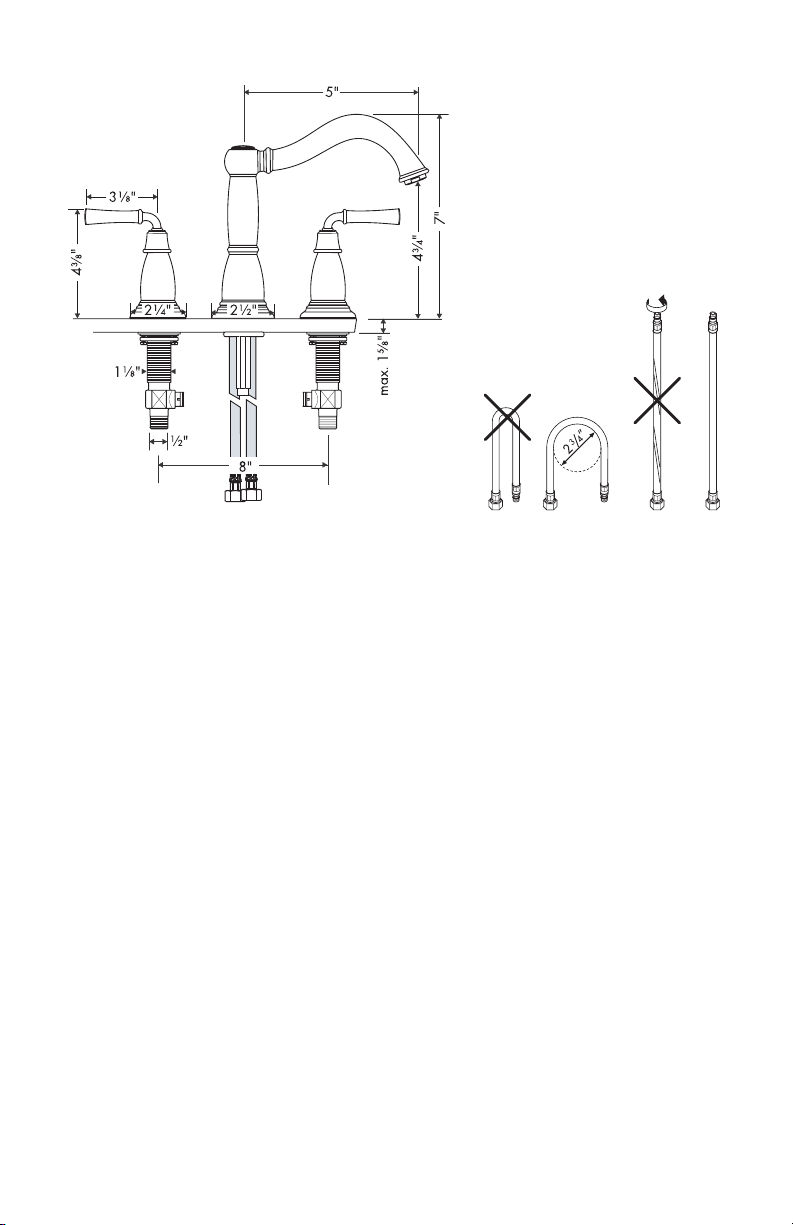

Technical
Information Données techniques Datos tecnicos
Recommended water
pressure
Pression d’eau recommandée Presión recomendada
en servicio
15 - 75 psi
Max. water pressure Pression d’eau maximum Presión en servicio max. 145 psi
Recommended hot
water temp.
Température recommandée
d'eau chaude
Temperatura recomen-
dada del agua caliente
120� - 140� F*
Max. hot water temp Température maximum d'eau
chaude
Temperatura del agua
caliente max.
176�F*
Flow rate Capacité nominale Caudal máximo 1.5 gpm
Hole size in mounting
surface -- spout
Dimension du trou dans la
surface de montage -- bec
Tamaño del oricio en
la supercie de montaje
-- caño
1⅜"
Hole size in mounting
surface -- valves
Dimension du trou dans la
surface de montage -- robi-
nets
Tamaño del oricio en
la supercie de montaje
-- válvulas
1¼"
Max. depth of mount-
ing surface
Profondeur maximale de la
surface de montage
Profundidad máxima de
la supercie de montaje
1⅝"

3
Installation Considerations
For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
This faucet requires ½" hot and cold supply
lines (not included).
Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
•
•
•
•
À prendre en considération
pour l’installation
Pour de meilleurs résultats, Hansgrohe re-
commande que ce produit soit installé par un
plombier professionnel licencié.
Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
Ce robinet requiert des conduites d’alimenta-
tion d’eau chaude et d’eau froide de ½ po
(non comprises).
Conservez ce livret et le reçu (ou une autre
preuve sur laquelle gurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
•
•
•
•
Consideraciones para la
instalación
Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
Este grifo requiere tuberías de suministro de
agua caliente y fría de ½” (no incluidas).
Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
•
•
•
•
English see page 4
Français voir page 7
Español ver página10

4

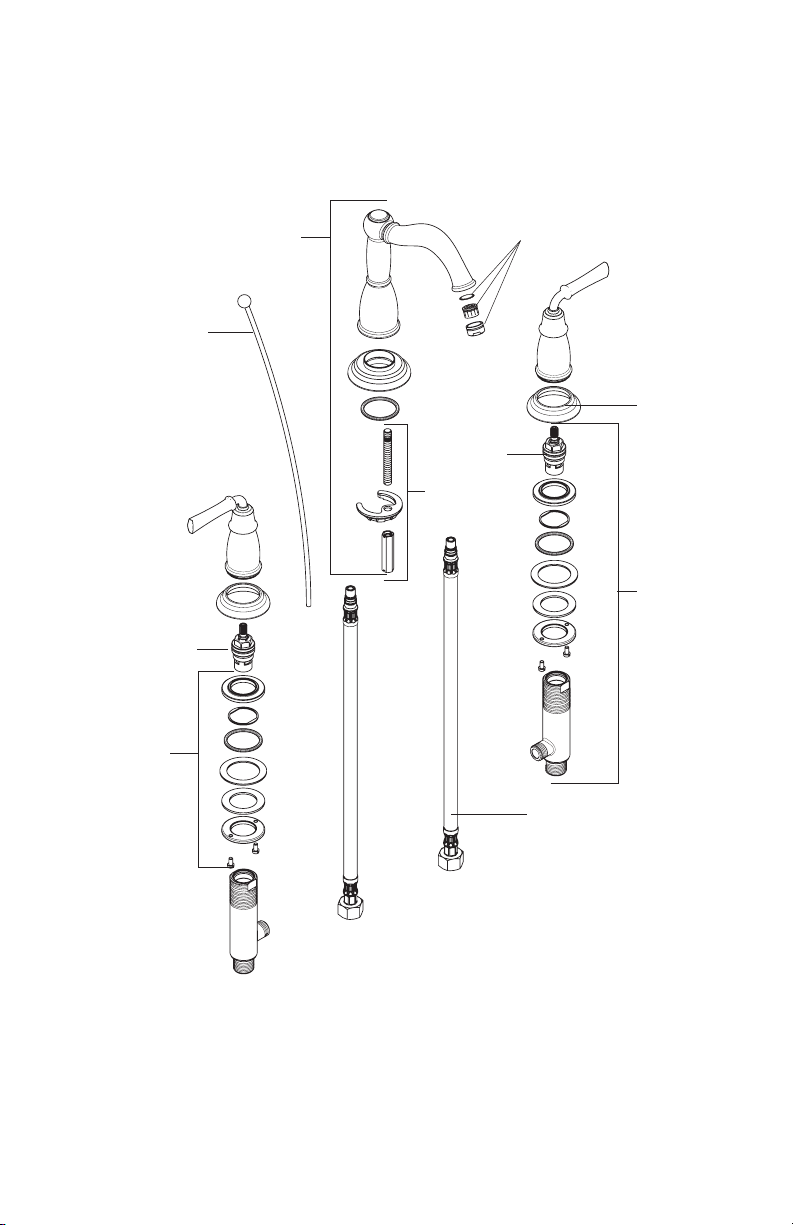

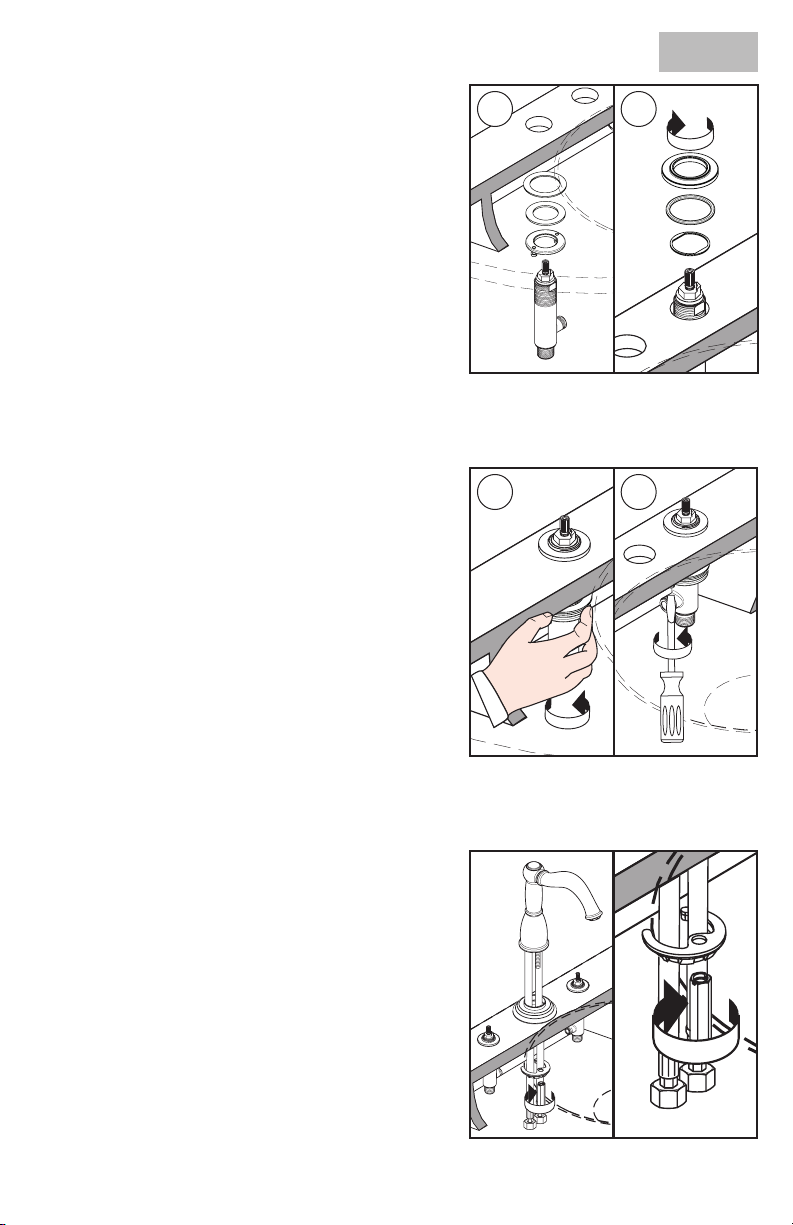

Installation
Install the mounting nut, metal washer, and ber washer
on the valve.
Push the valve up through the mounting surface (1).
Install the stop ring and mounting ring (2). The stop ring
will stop the mounting ring at the proper position.
Rest the valve on the mounting surface.
Tighten the mounting nut by hand (1).
Tighten the tensioning screws using a screwdriver (2).
Place the spout deco ring and spout on the mounting
surface.
Install the mounting ange.
Tighten the mounting collar.
English
1 2
1 2

5

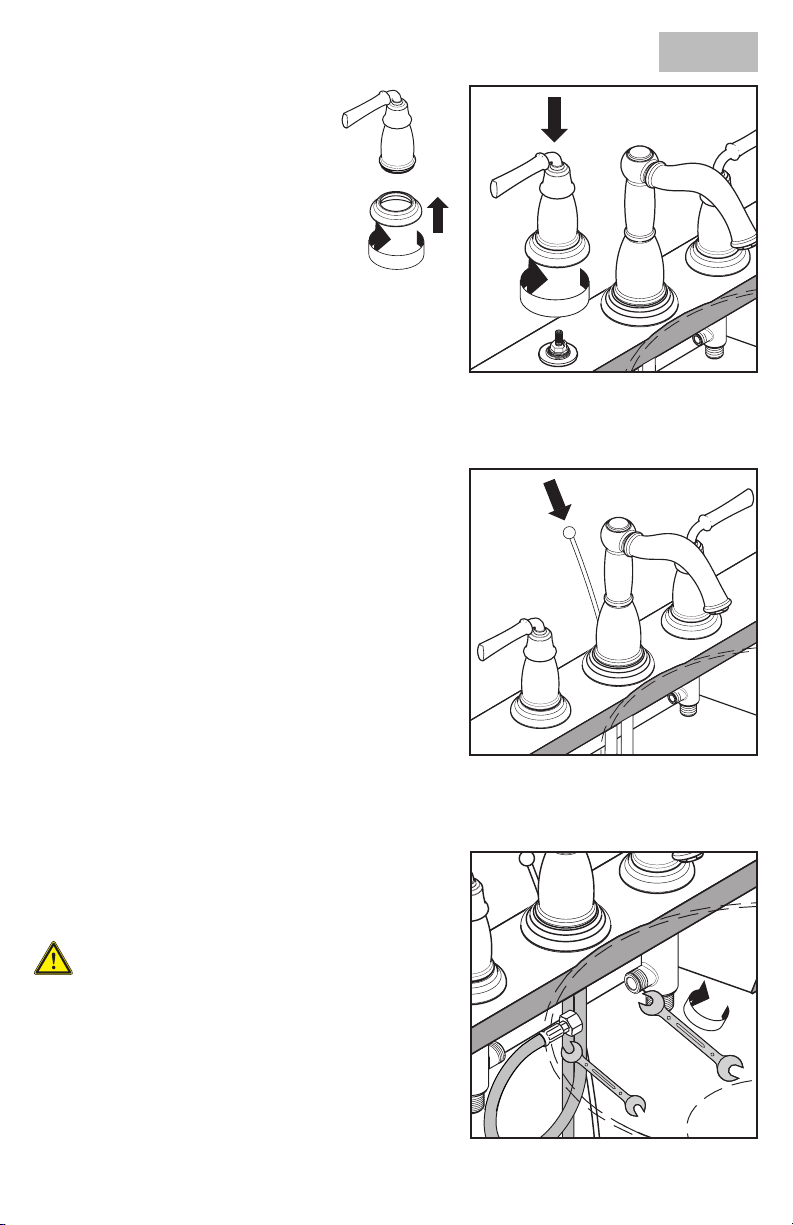

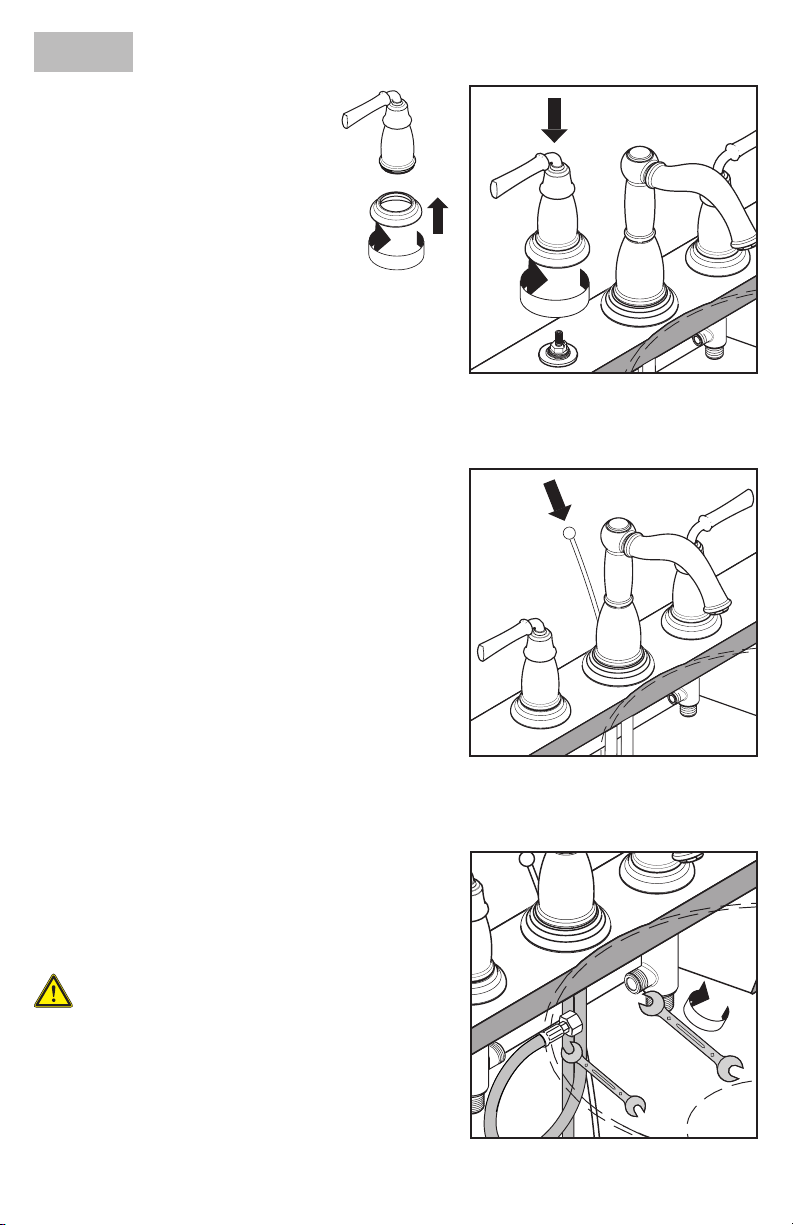

Install the handle deco ring on the
handle.
Place the handle over the valve.
Fasten the handle to the valve by rotating
the bell and deco ring clockwise.
Install the drain pull rod.
Connect the hoses to the valves using the included ⅜"
compression ttings.
Use two wrenches. Do not allow
the hose to twist.
Install the ½" hot and cold supply lines (not included).
Install the drain.
Turn on the water and check all connections for leaks.
English

6
English

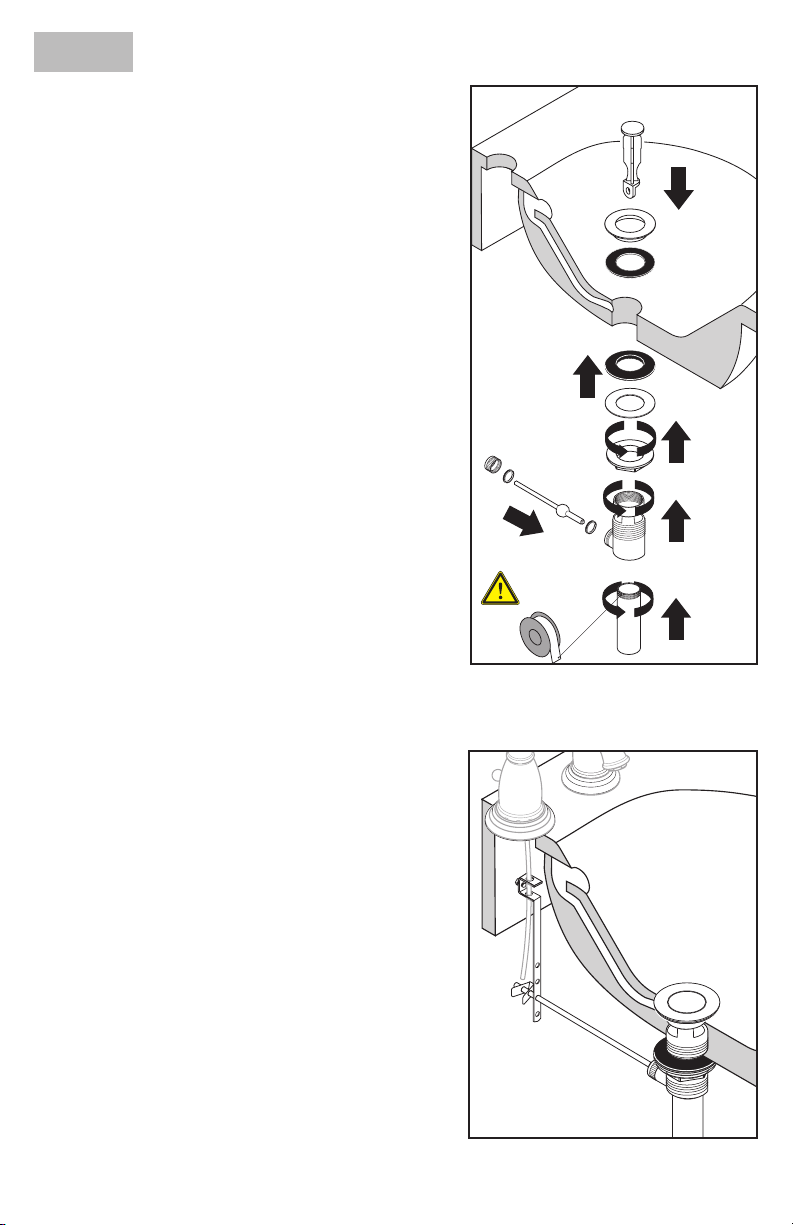

Install the pop-up drain
Remove the plunger.
Unscrew the drain outlet ange from the tee.
Unscrew the tailpiece from the tee.
Wrap the threads with Teon tape. Install the
tailpiece on the tee.
Install the sealing gasket on the ange.
Rest the ange in the sink outlet.
Install the mack gasket, friction ring, retainer nut,
tee, and tailpiece on the ange.
Tighten the retainer nut.
Place the plunger in the drain.
Install the two pivot ball seals on the ball rod.
Install the ball rod on the tee. The end of the rod
must go through the loop in the bottom of the
plunger.
Tighten the pivot ball nut.
Slide the link over end of pull rod. Tighten the screw.
Test the drain. Reposition the link on the ball rod if
necessary.
When satised, install the spring clip on the ball rod.

7
Installation
Installez l’écrou de montage, la rondelle métallique et la
rondelle en bre sur la valve.
Poussez la valve vers le haut au travers du trou de la
surface de montage (1).
Installez la bague de retenue sur la valve. Installez l’an-
neau de montage (2). La bague de retenue maintiendra
l’anneau de montage à la bonne hauteur.
Déposez la valve sur la surface de montage.
Serrez l’écrou de montage (1).
Serrez les vis de serrage (2).
Placez l’anneau décoratif du bec sur la surface de
montage. Insérez le bec dans l’anneau décoratif.
Installez la collerette de montage. Installez et serrez le
collier de montage.
Français
1 2
1 2

8

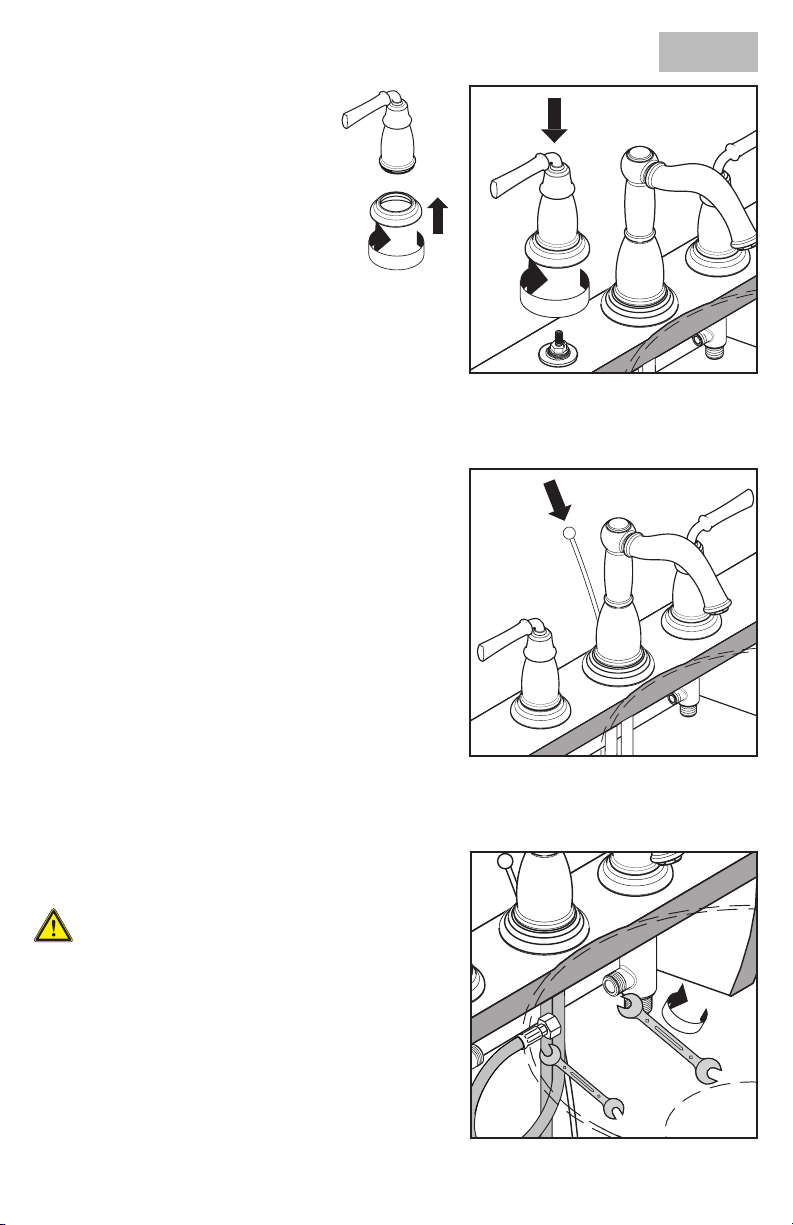

Installez les anneaux décoratifs sur les
poignées.
Tournez la cloche de la poignée dans le
sens horaire pour qu’elle se visse sur la
tige de la valve.
Installez la tirette.
Poussez un écrou à compression et une bague d’extrémité
sur l’extrémité du tuyau de raccordement.
Poussez l’extrémité du tuyau dans l’orice de la valve.
Serrez fermement l’écrou à l’aide de deux clés.
Faites en sorte que le tuyau de
raccordement ne s’entortille pas.
Installez les conduites d’alimentation (non comprises).
Français

9
Français
Installez l’obturateur à clapet
Retirez le plongeur.
Dévissez la collerette de l’obturateur du raccord
en T.
Dévissez la queue du raccord en T.
Enveloppez les lets avec du ruban de Téon.
Installez la queue sur le raccord en T.
Installez le joint d’étanchéité sur la collerette.
Déposez la collerette dans la sortie de l’évier.
Installez le joint mack, l’anneau de friction, l’écrou
de retenue, le raccord en T et la queue sur la
collerette.
Serrez l’écrou de retenue.
Mettez le plongeur dans l’obturateur.
Installez les deux joints d’étanchéité de
l’articulation à rotule sur la tige à rotule.
Installez la tige à rotule sur le raccord en T.
L’extrémité de la tige doit passer au travers de la
boucle dans le bas du plongeur.
Serrez l’écrou de l’articulation à rotule.
Faites glisser la tringle sur l’extrémité de la tirette.
Serrez la vis.
Testez l’obturateur. Le cas échéant, modiez la posi-
tion de la tringle sur la tige à rotule.
Lorsque vous serez satisfait, installez la xation à res-
sort sur la tige à rotule.

10
Español

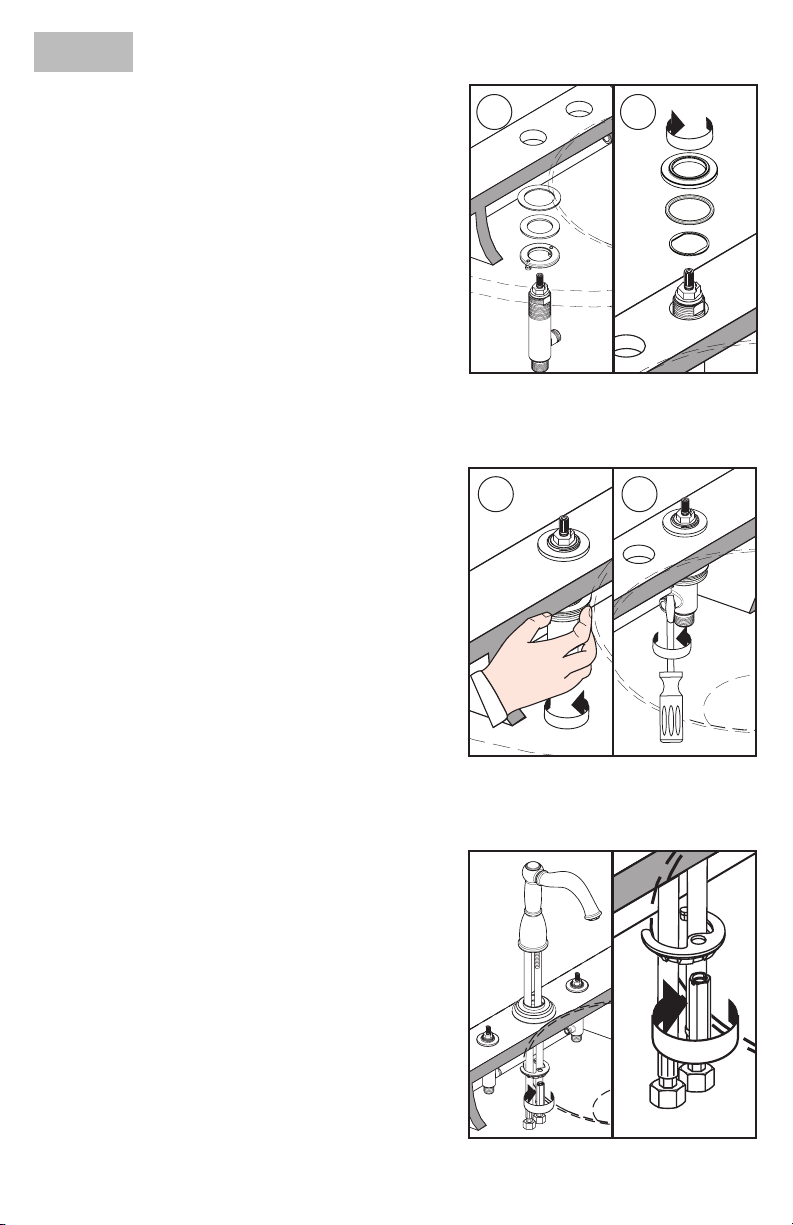

Instalación
Para que el grifo funcione correctamente, el suministro
de agua caliente debe estar a la izquierda y el de
agua fría a la derecha.
Coloque la tuerca de montaje y las arandelas metálica
y de bra en la válvula.
Inserte la válvula hacia arriba a través de la supercie
de montaje (1).
Instale el aro de sellado y el aro de montaje (2).
Apoye la válvula en la supercie de montaje.
Apriete la tuerca de montaje con la mano (1).
Apriete los tornillos con un destornillador (2).
Apoye el suministro y el anillo decorativo en la supercie
de montaje.
Instale la arandela y el collar de montaje.
Apriete el collar de montaje.
1 2
1 2
