Hans Grohe Unica 'C 27617 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Unica´C
27617xx0

2
English
Tools Required / Outiles Utiles
/ Herramientas Útiles
Follow the installation instructions when
drilling the mounting holes.
Suivre les instructions d'installation en
entraînant les trous montant.
Siga las instrucciones de instalación al
taladrar los hoyos crecientes.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• The screws and anchors included with this
set are suitable for use in a tile or other solid
surface wall. They are not suitable for use in an
acrylic or fiberglass shower enclosure. Please
contact the manufacturer of the enclosure
regarding recommended mounting locations,
reinforcement requirements, and mounting
hardware.
• This unit does not include a wall supply. It must
be used with Hansgrohe model 27458xx3 or
another approved supply that complies with
ASME A112.18.1/CSA B125.1 including ASME
A112.18.3.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no more
than 120°F.In Massachusetts, the maximum
output temperature of the shower valve can be
no higher than 112°F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product
in a safe place. The receipt is required should it
be necessary to request warranty parts.
6 mm
max. 3¾"
26¾"
24⅝"
2"
⅞"
⅞"
2½"

3
Français Español
À prendre en considération
pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Les vis et chevilles comprises dans cet ensemble
conviennent pour une utilisation sur mur carrelé
ou autre surface solide.
• Pour une installation dans une cabine de douche
en fibre de verre ou en acrylique, contactez
le fabricant de la cabine pour connaître les
pièces de fixation et emplacements de montage
recommandés.
• Ce produit n’est pas fourni avec un coude
de raccordement. Il doit être utilisé avec le
modèle 27458xx3 d’Hansgrohe ou un autre
coude approuvé et conforme à la norme
ASME A112.18.1/CSA B125.1, incluant ASME
A112.18.3.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit
pas excéder 120°F. Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Los tornillos y pernos de anclaje incluidos en
este juego son aptos para utilizar en azulejos u
otra superficie sólida de pared.
• En caso de instalarlo en un cerramiento de
ducha de fibra de vidrio o acrílico, contáctese
con el fabricante del cerramiento con respecto
a los lugares de montaje y los herrajes para el
montaje recomendados.
• Esta unidad no incluye una toma de pared
(coude de raccordement/toma de agua) Debe
utilizarse con el modelo Hansgrohe 27458xx3
u otra toma aprobada que cumpla con las
normas ASME A112.18.1/CSA B125.1, incluida
la norma ASME A112.18.3.
• Para evitar escaldaduras, la máxima
temperatura de salida de la válvula de la ducha
no debe exceder los 120°F. En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

4
English
6 mm
Installation
Place the bar against the wall.
Mark the positions of the screw holes.
Drill the holes using a 6 mm bit.
Do not drill into existing water
lines!
Install the anchors.
Seal the wall around the anchors
with waterproof sealant.
Failure to seal the wall can lead to
possible water damage.
1
2
1
2
3

5
Français Español
Installation
Placez la barre murale sur l’emplacement sou-
haité. Marquez les positions des trous de vissage.
Instalación
Coloque el soporte de pared en el lugar de-
seado. Marque las posiciones de los orificios
para tornillos.
Percez les trous à l’aide d’une mèche de 6 mm.
Ne percez pas dans les conduites
d’eau!
Installez les chevilles.
Scellez le mur autour des chevilles
à l’aide d’un agent d’étanchéité.
Si le mur n’est pas scellé, l’eau
pourrait éventuellement causer
des dommages.
Perfore los orificios con una broca de 6 mm.
¡No perfore las tuberías de agua
existentes!
Instale los pernos de anclaje.
Selle la pared alrededor de los
pernos de anclaje con un sellador
impermeable.
Si no se sella la pared, pueden
producirse daños por acción del
agua.

6
English

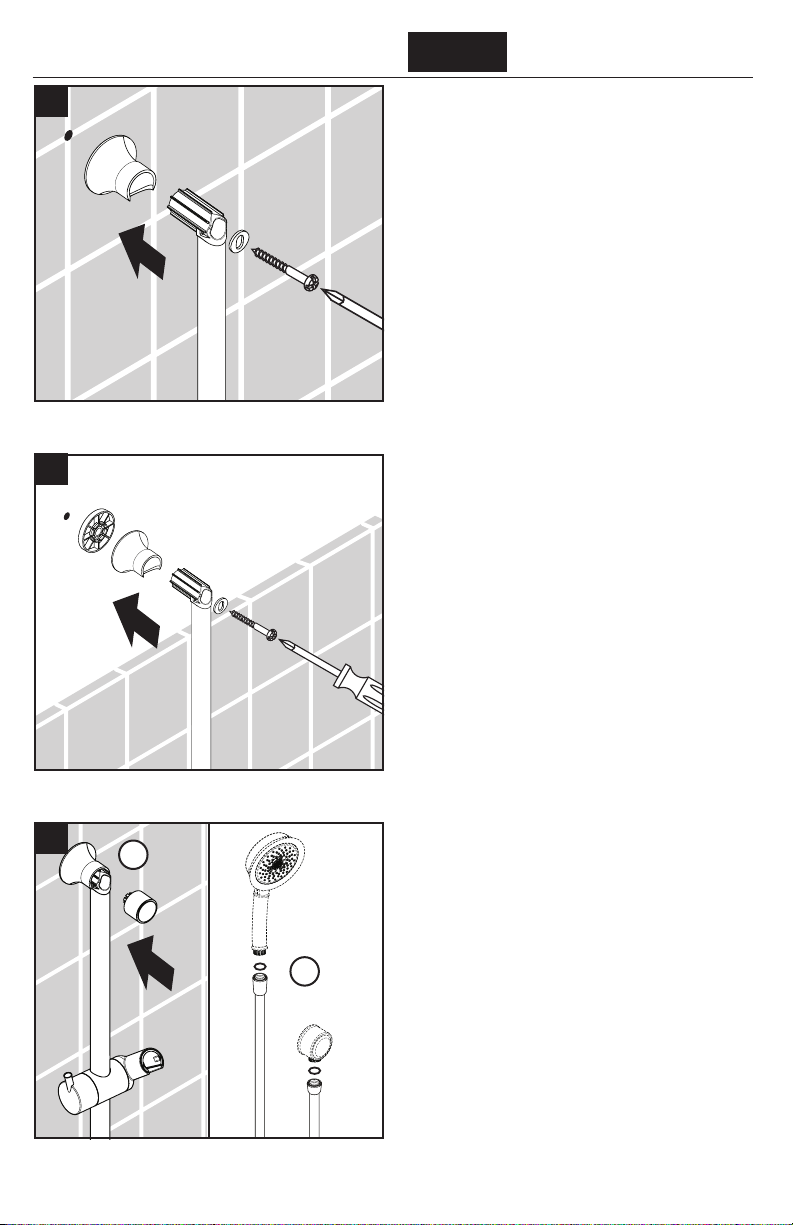

Install the wallbar using the screws and washers.
Install the screw covers.
Place a black rubber washer in the short end nut
of the handshower hose. Connect this end to the
wall supply (not included).
Place a second washer in the long end nut of the
hose. Connect this end to the handshower (not
included).
Rest the handshower in the holder.
If the tile does not go all the way up the wall,
install the spacer.
3b
4
3a
1
2

7
Français Español
Installez la barre murale à l’aide des vis et des
rondelles.
Si les carreaux ne couvrent pas la surface
jusqu’au plafond, installez le disque adaptateur.
Installez les cache-vis.
Placez la rondelle de tuyau en caoutchouc noir
dans l’une des extrémités du tuyau. Vissez cette
extrémité du tuyau à la sortie pour douchette sur
la valve (pas d'inclus).
Placez le tamis dans l’autre extrémité du
tuyau. Vissez cette extrémité à la douchette (pas
d'inclus).
Placez la douchette dans son support.
Instale el soporte de pared con tornillos y
arandelas.
Si el azulejo no va hasta arriba de la pared,
instale el disco que coincida con el azulejo.
Instale las tapas de los tornillos.
Coloque la arandela de goma negra en un
extremo de la manguera. Enrosque este extremo
al puerto de la ducha de mano en la válvula (no
incluidos).
Coloque la arandela de filtro en el otro extremo
de la manguera. Enrosque este extremo a la
ducha de mano (no incluidos).
Coloque la ducha de mano en el soporte.

8
Replacement Parts / Pièces détachées / Repuestos
xx = Colors / Couleurs / Acabados
00 = Chrome
62 = Oil Rub Bronze
82 = Brushed Nickel
83 = Polished Nickel
92 = Rubbed Bronze
93 = Polished Brass
96179000
98058000
28276xx3
95171xx0
95172xx0
95129xx0
98992xx0

9
Conseil de nettoyage pour les produits Hansgrohe
De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très différents pour
satisfaire à la demande concernant le design et la fonctionnalité. Pour éviter les détériorations et les réclamations,
aussi bien pour l’utilisation que pour le nettoyage prochain, certains critères seront à prendre en considération.
A prendre en considération lors de l’entretien de la robinetterie et de douchettes:
• On doit seulement utiliser les produits de nettoyage qui sont formellement prévus pour ce domaine.
• Aucun contact avec l’application de nettoyants contenant de l’acide chlorhydrique, de l’acide formique ou de
l’acide acétique qui peuvent causer de considérables détériorations.
• Les nettoyants à base d’acide phosphorique, aussi, ne sont pas à utiliser sans réserves.
• Le mélange de nettoyants en général n’est pas autorisé.
• L’utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à récurer et
des torchons microfibres est exclue.
• Les conseils d’entretien des producteurs de nettoyants sont à suivre obligatoirement.
• Le nettoyage est à faire correspondre avec le dosage, le temps d’action, spécifique à l’objet et à la nécessité.
• Le dépôt de calcaire est évité par un nettoyage régulier.
• Pour le nettoyage avec produit vaporisé liquide, en aucun cas sur la robinetterie, mais au contraire aspergé sur
le chiffon (torchon, éponge) et effectuer comme cela le nettoyage, car les aérosols peuvent pénétrer dans les
ouvertures et fentes de la robinetterie et peuvent provoquer des détériorations.
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.

10
• Après le nettoyage rincez avec suffisamment d’eau claire pour éliminer les restes de produits attachés.
• L’utilisation d’appareil de nettoyage à vapeur n’est pas autorisée, car les températures importantes peuvent
détériorer les produits.
Indications importantes
• Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent causer
des détériorations.
• Ici aussi on doit: Après l’utilisation rincer soigneusement les restes avec de l’eau.
Conseil de nettoyage
• Les deteriorations imputables à un mauvais entretien ne peuvent être pris en considération
par notre garantie.
• Par l’action d’un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des dégâts.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
• Usar sólo detergentes previstos específicamente para este campo de aplicación.
• No aplicar detergentes que contengan ácido clorhídrico, fórmico o acético porque pueden causar daños
importantes.
• Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. Por regla general no
se deben mezclar detergentes.
• Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
• Se tienen que seguir siempre las sugerencias de empleo de los fabricantes de los detergentes.
• La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y
ajustada a las necesidades específicas del mismo.
• Gracias a una limpieza periódica se pueden evitar los depósitos de cal.
• No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza
así, porque el líquido puede entrar en aperturas o hendiduras de la grifería y causar daños.
• Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de
detergente.
• La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
• Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los
materiales.
• Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
• Con materiales ya dañados la acción de detergents incrementará el desgaste de estos.
• Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el
peligro de lesionarse.
• Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.

11
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that
proves defective because of improper workmanship and/or material, under normal installation, use, service and
maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in
timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If
you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose,
this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with
respect to Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or
(3) conditions in the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the
product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze finish is subject to a 3-year limited warranty. Chrome and all PVD finishes are covered by the
limited lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include
replacement filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90462721 • Revised 08/2011
When warranty service is completed, any repaired or replacement product or part will be returned to you postage
prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING
OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED
TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights
that vary from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply
to you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before
you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance
of this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product,
or this warranty, please write us or call us toll-free at 800-334-0455.
