Hans Grohe Tango C 04270 5 Series Instruction Manual

Tango C
04270xx0
04270xx5
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

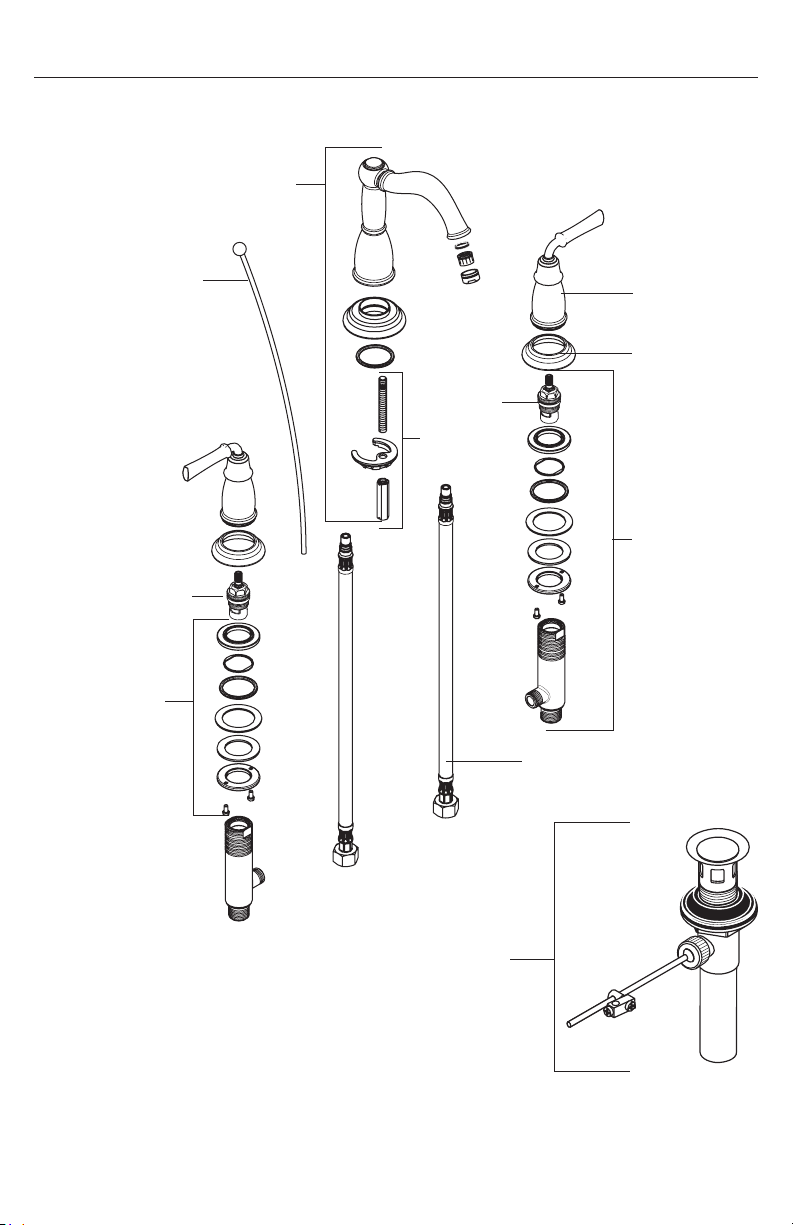

2
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate
04270xx5 1.2 GPM (4.5 L/min)
04270xx0 1.5 GPM (5.7 L/min)
Hole size in mounting surface
spout 1⅜" (35 mm)
valves 1¼" (32 mm)
Max. depth of mounting surface 1⅝" (40 mm)
* Please know and follow all applicable local plumb-
ing codes when setting the temperature on the water
heater.
English
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
 This faucet requires ½" hot and cold
supply lines (not included).
• The drain is suitable for most, but not all, lavatory
sinks sold in the United States and Canada.
• This drain is intended for use in a sink with an
overflow. If your sink does not have an overflow,
or if this drain is too small for the hole in your
sink, please refer to the instructions
included with the sink. Some sinks include
special drain installation instructions and/
or parts. Others require the use of a specialty
drain. Hansgrohe is not respnsible for the cost of
a specialty drain.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
This unit meets or exceeds the
following:
• ASME A112.18.1/ CSA B125.1
• Section 116875 of the California
Health & Safety Code
• Listed by IAPMO for use in the US
and Canada

3
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale
04270xx5 1.2 GPM (4.5 L/min)
04270xx0 1.5 GPM (5.7 L/min)
Dimension du trou dans la surface de montage
bec 1⅜ po (35 mm)
robinets 1¼ po (32 mm)
Profondeur maximale de 1⅝ po (40 mm)
la surface de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
Français
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
 Ce robinet requiert des conduites
d’alimentation d’eau chaude et d’eau
froide de ½ po (non comprises).
• Ce drain est adapté à la plupart, mais pas à
l'ensemble, des éviers vendus aux États-Unis et
au Canada.
• Ce drain est prévu pour un évier avec trop-plein.
Si votre évier ne dispose pas d'un trop-plein,
ou si ce drain est trop petit pour le trou dans
l'évier, consultez les instructions fournies
avec l'évier. Certains éviers comprennent des
instructions spéciales d'installation d’évier et/ou
de pièces. D'autres nécessitent l'utilisation d'un
drain spécial.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.

4
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo
04270xx5 1.2 GPM (4.5 L/min)
04270xx0 1.5 GPM (5.7 L/min)
Tamaño del orificio en la superficie de montaje
caño 1⅜" (35 mm)
válvulas 1¼" (32 mm)
Profundidad máxima de la 1⅝" (40 mm)
superficie de montaje
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calenta-
dor de agua.
Español
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
 Este grifo requiere tuberías de sumin-
istro de agua caliente y fría de ½" (no
incluidas).
• Este drenaje es adecuado para la mayoría
de los lavabos vendidos en Estados Unidos y
Canadá, pero no para todos.
• Este drenaje debe ser usado en un lavabo con
desborde. Si su lavabo no posee desborde,
o si este drenaje es demasiado pequeño
para el agujero en el lavabo, consulte las
instrucciones incluidas con el lavabo.
Algunos lavabos incluyen instrucciones
especiales para la instalación del drenaje o sus
piezas. Otros requieren el uso de un drenaje
especial.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
5" (127 mm)
3⅛"
(79 mm)
4⅜"
(111 mm)
4¾" (121 mm)
7" (178 mm)
1⅛" (29 mm
)
½ NPT
max. 1⅝" (40 mm)
8" (200 mm)
2¼"
(57 mm)
2½"
(64 mm)
Tango C
04270xxx
1¼" O.D
.
(32 mm)
2¼"
(57 mm)
3½"(89 mm)
4⅝"(117 mm)
1¼"
(32 mm)
2¾"
(70 mm)
Tools Required / Outiles Utiles /
Herramientas Útiles
9 mm
16 mm
17 mm

6

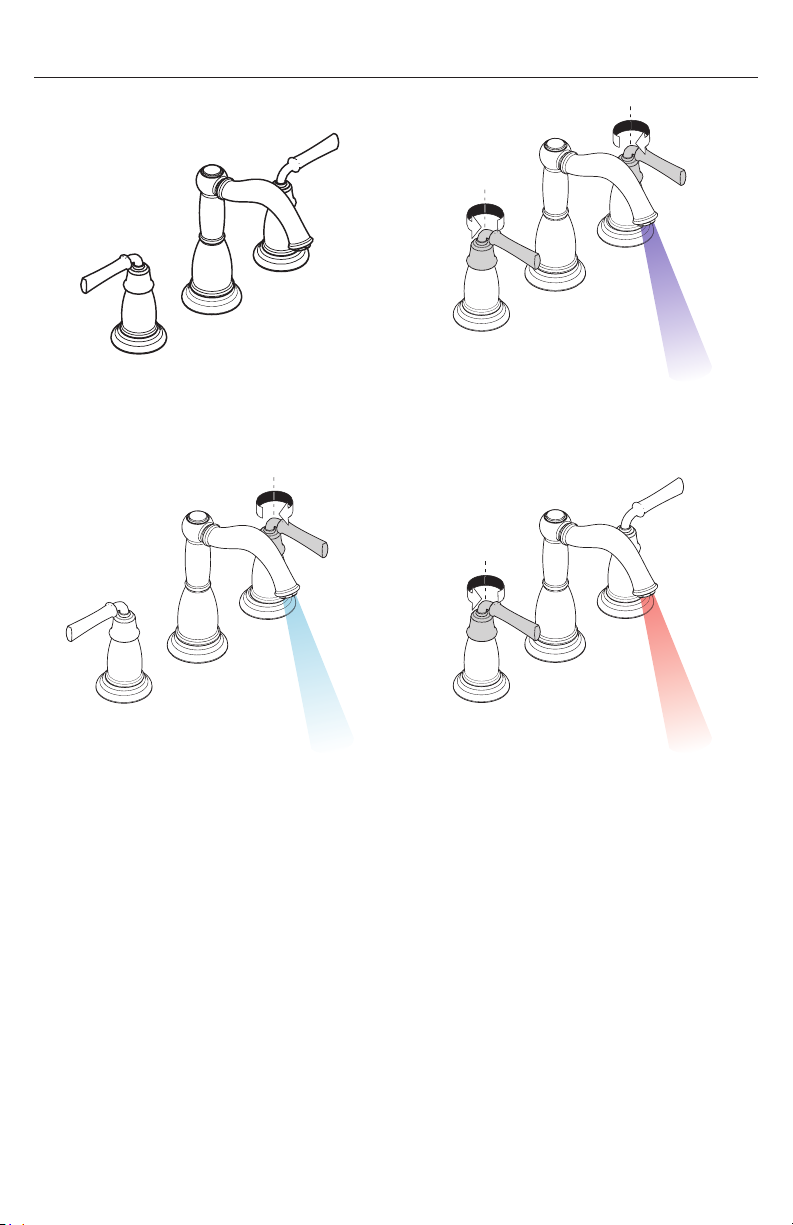

English Français Español

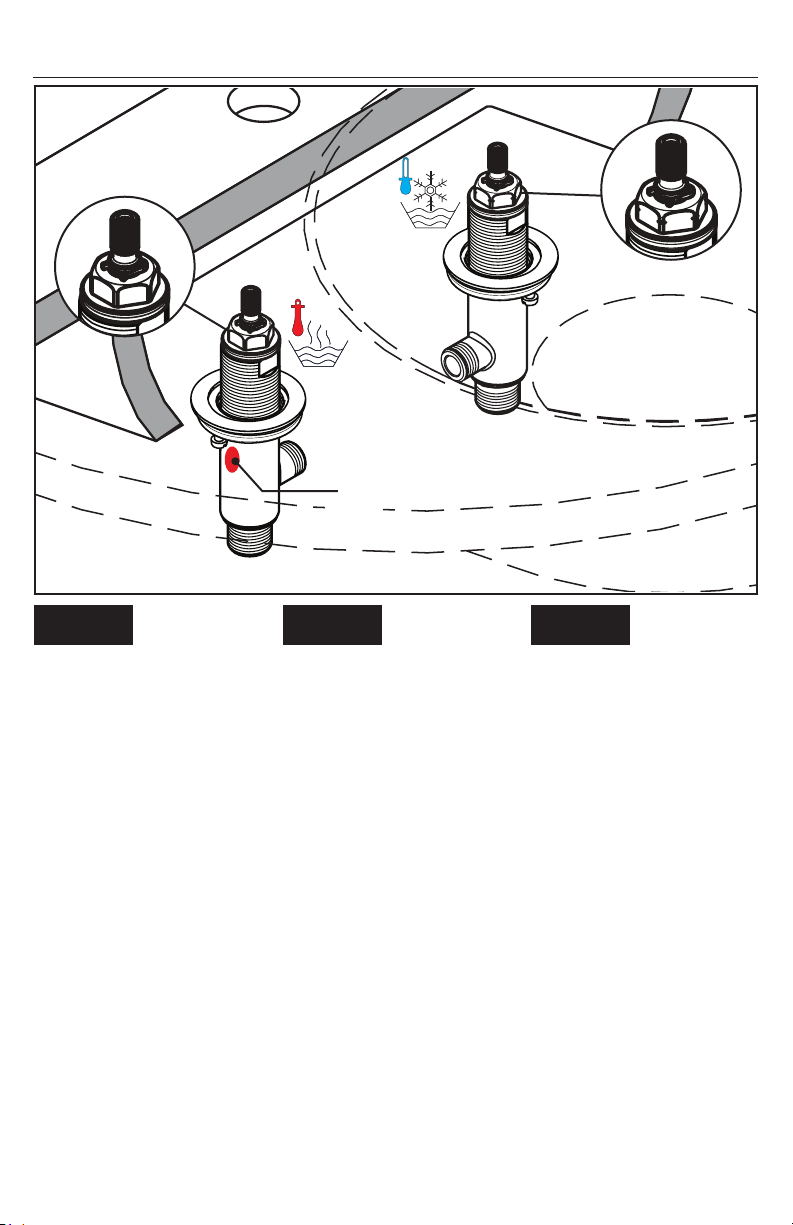

 To insure correct opera-
tion of the faucet, the
hot valve must be on
the left, and the cold
valve must be on the
right.
 Installez la valve de
l’eau chaude à gauche
et celle de l’eau froide
à droite.
 Para que el grifo fun-
cione correctamente,
el suministro de agua
caliente debe estar a la
izquierda y el de agua
fría a la derecha.
Important! / Avis! / ¡Aviso!
red
rouge
rojo

7
English Français Español
Install the stop ring and mount-
ing ring. The stop ring will stop
the mounting ring at the proper
position.
Rest the valve on the mounting
surface.
Installez la bague de retenue
sur la valve. Installez l’anneau
de montage. La bague de
retenue maintiendra l’anneau de
montage à la bonne hauteur.
Déposez la valve sur la surface
de montage.
Instale el anillo de retención
sobre la válvula. Instale el
anillo de montaje. El anillo de
retención mantendrá el anillo de
montaje a la buena altura.
Apoye la válvula en la superfi-
cie de montaje.
Installation / Installation / Instalación
Install the mounting nut, metal
washer, and fiber washer on the
valve.
Push the valve up through the
mounting surface.
Installez l’écrou de montage,
la rondelle métallique et la
rondelle en fibre sur la valve.
Poussez la valve vers le haut au
travers du trou de la surface de
montage.
Coloque la tuerca de montaje
y las arandelas metálica y de
fibra en la válvula.
Inserte la válvula hacia arriba
a través de la superficie de
montaje.
12
1
1
2
2

8
English Français Español

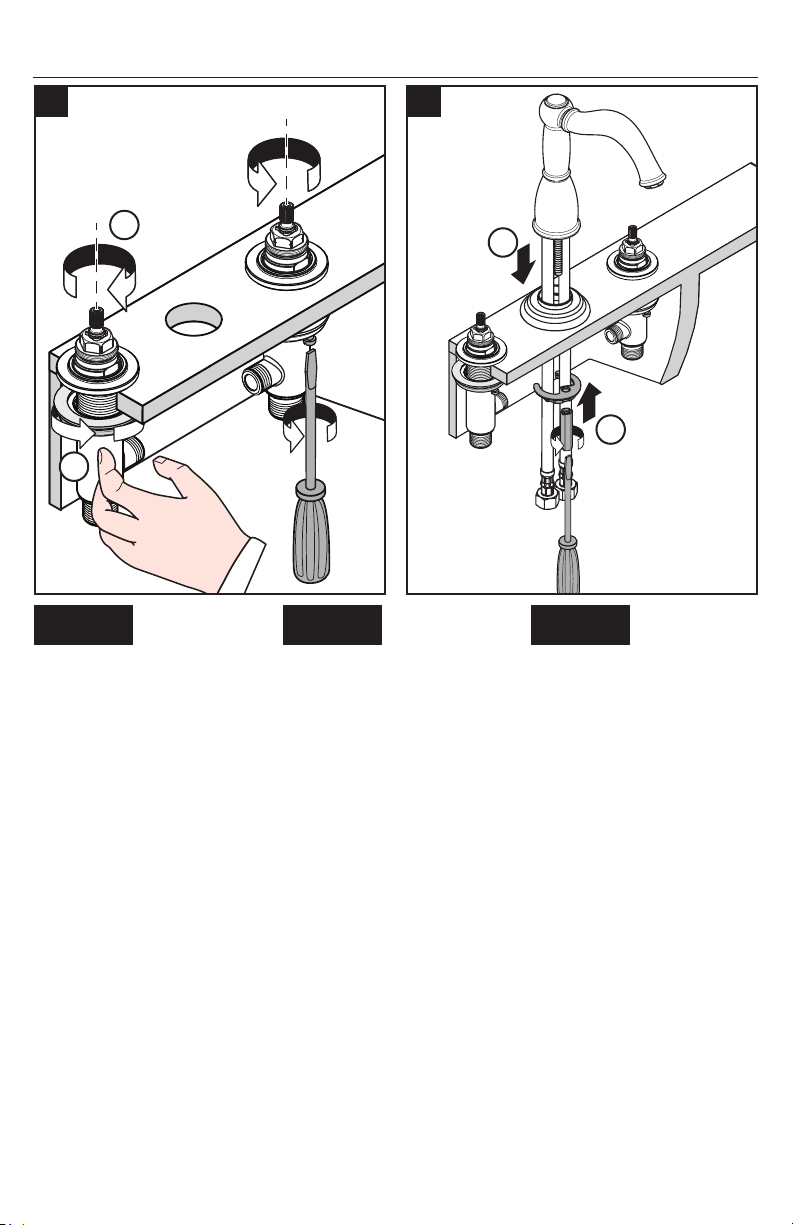

Tighten the mounting nut by
hand.
Tighten the tensioning screws.
Close the valves.
Place the spout deco ring and
spout on the mounting surface.
Install the mounting flange.
Tighten the mounting collar.
Serrez l’écrou de montage.
Serrez les vis de serrage.
Fermez les robinets.
Placez l’anneau décoratif du
bec sur la surface de montage.
Insérez le bec dans l’anneau
décoratif.
Installez la collerette de
montage. Installez et serrez le
collier de montage.
Apriete la tuerca de montaje
con la mano.
Apriete los tornillos con un
destornillador.
Cierre las válvulas.
Apoye el suministro y el anillo
decorativo en la superficie de
montaje.
Instale la arandela y el collar
de montaje.
Apriete el collar de montaje.
4
1
1
3
2
3

9
English Français Español

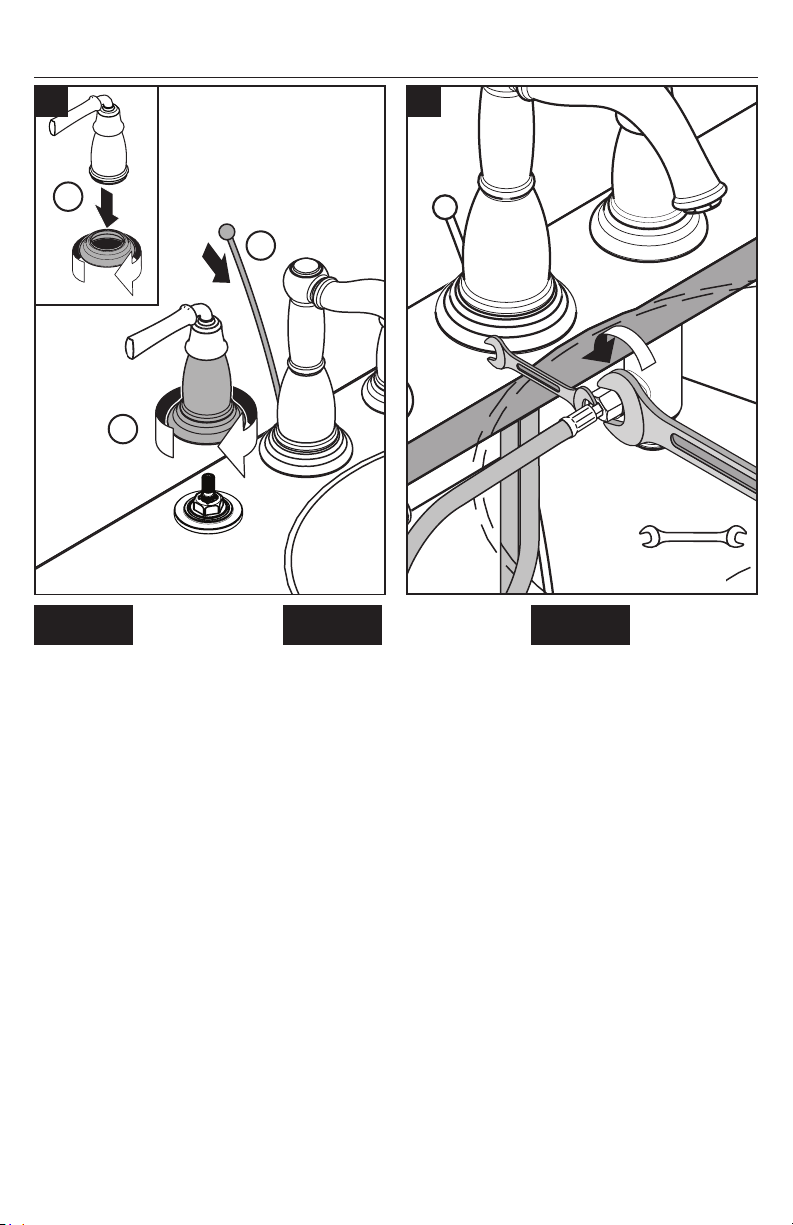

Install the handle deco ring on
the handle.
Place the handle over the valve.
Connect the handle to the valve
by rotating the bell and deco
ring clockwise.
Install the drain pull rod.
Connect the hoses to the valves.
 Use two wrenches. Do
not allow the hose to
twist.
Installez les anneaux décoratifs
sur les poignées.
Tournez la cloche de la poignée
dans le sens horaire pour
qu’elle se visse sur la tige de la
valve.
Installez la tirette.
Poussez l’extrémité du tuyau
dans l’orifice de la valve.
 Serrez fermement
l’écrou à l’aide de
deux clés.
Instale el anillo decorativo en la
manija.
Instale las manijas.
Fije la manija a la válvula
girando el escudo en sentido
horario.
Instale el tirador.
Conecte las mangueras a las
válvulas.
 Apriete las tuercas de
la manguera con dos
llaves. No permita las
mangueras se retuerzan.
Install ½" hot and cold supply
lines (not included). Installez les conduites d’alimen- tation (non comprises). Instale las tuberías de suministro de ½" (no incluidas) en las vál-
vulas de agua caliente y fría.
3
5 6
1
2
9 mm
16 mm

10
English Français Español

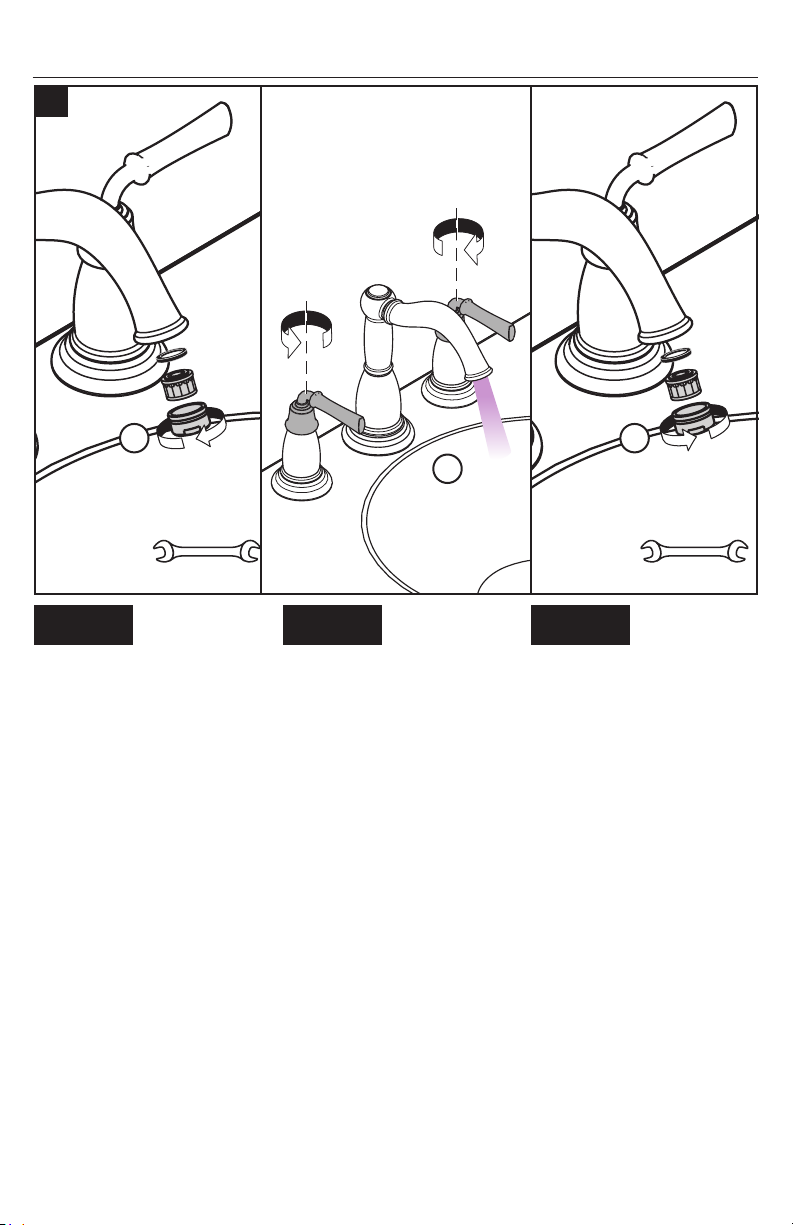

Remove the aerator.
Flush the hot and cold supplies
for at least 2 minutes.
Install the aerator.
Retirez l’aérateur.
Rincez le robinet pendant au
moins 2 minutes.
Installez l’aérateur.
Retire el aireador.
Lave el grifo durante al menos
2 minutos.
Instale el aireador.
7
31
2
> 2 min.
17 mm 17 mm
