Hans Grohe Vernis Blend 71442 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /
Ръководство за монтаж 26
JP 取扱説明書/施工説明書 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HE / 31
HU Használati útmutató / Szerelési útmutató 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Română 19
Ελληνικά 20
Slovenski 21
Estonia 22
Latvian 23
Srpski 24
Norsk 25
БЪЛГАРСКИ 26
日本語 27
Shqip 28
 29
Türkçe 30
 31
Magyar 32

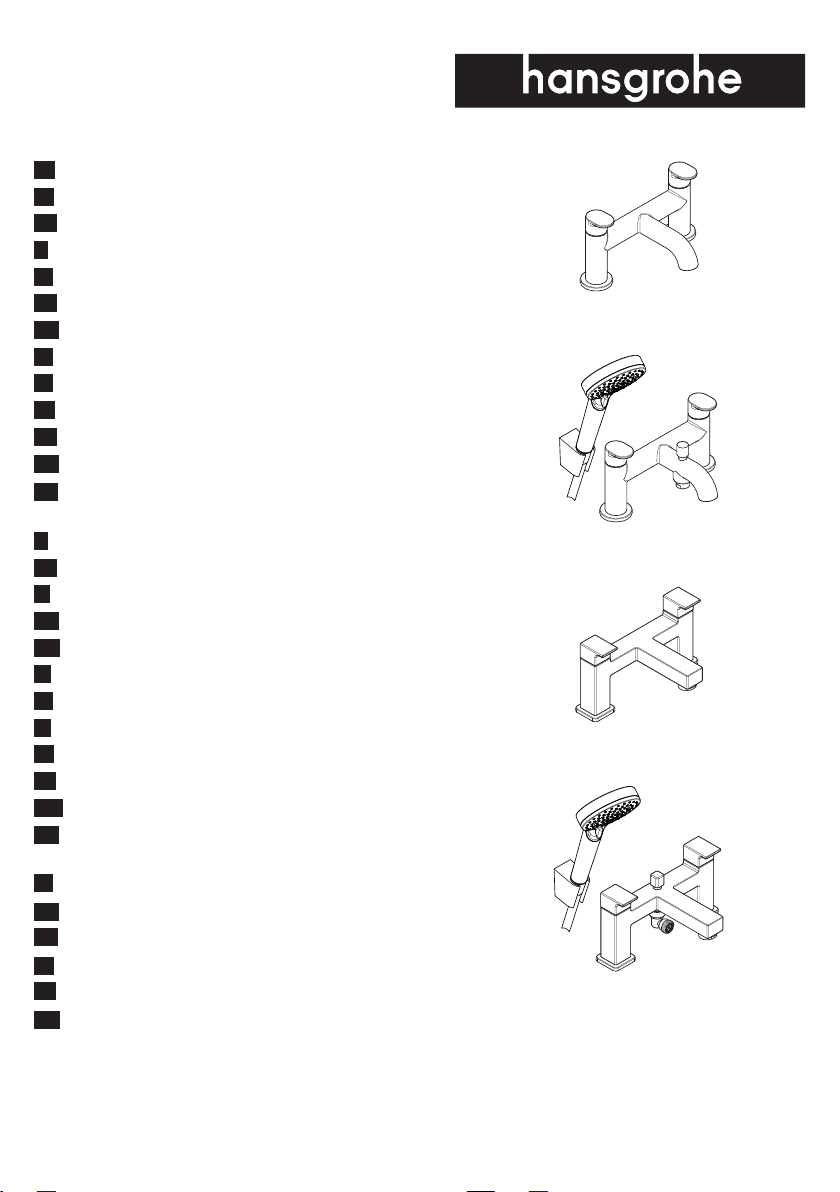

Vernis Shape
71452XXX
Vernis Shape
71462XXX
Vernis Blend
71442XXX
Vernis Blend
71461XXX

2
Deutsch
Montage (siehe Seite 34)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Für Wartungsarbeiten muss unbedingt eine Revisions-
öffnung vorgesehen werden!
• Die beigepackte Siebdichtung muss eingebaut
werden, um Schmutzeinspülungen aus dem Leitungs-
netz zu vermeiden. Schmutzeinspülungen können die
Funktion beeinträchtigen und/oder zu Beschädigun-
gen an Funktionsteilen der Brause führen, für hieraus
ergebende Schäden haftet Hansgrohe nicht.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,02 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Wartung (siehe Seite 43)
Rückflussverhinderer müssen gemäß EN 806-5 regelmä-
ßig in Übereinstimmung mit nationalen oder regionalen
Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
Maße (siehe Seite 36)
Durchflussdiagramm (siehe Seite 38)
 Abgang Wanne
 Abgang Brause
Serviceteile (siehe Seite 40)
XXX = Farbcodierung
000 = Chrom
670 = Mattschwarz
Reinigung (siehe Seite 39)
Bedienung (siehe Seite 42)
Störung Ursache Abhilfe
Wenig Wasser - Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
Durchlauferhitzer schaltet nicht ein - Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und
Schlauch reinigen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen

3
Français
Montage (voir pages 34)
Consignes de sécurité
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Pour des travaux d’ entretien prévoir obligatoire-
ment une trappe de visite.
• Le joint à filtre fourni avec la pomme de douche à
main doit être installé afin de retenir des impuretés du
système de conduites. Ceux-ci pourraient influencer le
fonctionnement de ce produit et même endommager
des pieces mobiles. Des réclamations à la suite de
l’usage de la pomme de douche sans joint-tamis de
hansgrohe ne peuvent pas faire partie de notre
garantie.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,02 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Entretien (voir pages 43)
Les clapets anti-retour doivent être examinés régulière-
ment conformément à la norme EN 806-5 ou conformé-
ment aux dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
Dimensions (voir pages 36)
Diagramme du débit (voir pages 38)
 Sortie baignoire
 Sortie douche
Pièces détachées (voir pages 40)
XXX = Couleurs
000 = Chromé
670 = Matt Black
Nettoyage (voir pages 39)
Instructions de service
(voir pages 42)
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour
La chauffe-eau instantané ne s'allume
pas
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
- Clapet anti-retour bloque - Changez le clapet antiretour

4
English
Assembly (see page 34)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• There must be an access door for maintenance.
• The mesh washer must be insert to protect the shower
against incoming dirt by pipework. Incoming dirt
leads to defects or/and can damage parts of the
shower; such caused faults voids all liability and
guarantee claims.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,02 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Maintenance (see page 43)
The check valves must be checked regularly according to
EN 806-5 in accordance with national or regional
regulations (at least once a year).
Dimensions (see page 36)
Flow diagram (see page 38)
 Tub outlet
 Shower outlet
Spare parts (see page 40)
XXX = Colors
000 = Chrome Plated
670 = Matt Black
Cleaning (see page 39)
Operation (see page 42)
Fault Cause Remedy
Insufficient water - Shower filter seal dirty - Clean filter seal between shower
and hose
- check valve hasn't moved back - Exchange check valves
Instantaneous heater didn’t work - Shower filter seal dirty - Clean filter seal between shower
and hose
- check valve hasn't moved back - Exchange check valves

5
Italiano
Montaggio (vedi pagg. 34)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione tra
i collegamenti dell'acqua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
• E necessaria un accesso di ispezione per la manuten-
zione.
• Per proteggere la soffione doccia da eventuali
impurita provenienti dalle tubazioni dell’acqua, deve
essere inserito il filtro nell’impugnatura della doccia
stessa. Tali impurita possono infatti causare difetti e/o
danneggiare parti della doccia; in questo caso la
Hansgrohe non risponde dei danni.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,02 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Manutenzione (vedi pagg. 43)
La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le normative
nazionali e regionali (almeno una volta all'anno).
Ingombri (vedi pagg. 36)
Diagramma flusso (vedi pagg. 38)
 uscita vasca
 uscita doccia
Parti di ricambio (vedi pagg. 40)
XXX = Trattamento
000 = Cromato
670 = Matt Black
Pulitura (vedi pagg. 39)
Procedura (vedi pagg. 42)
Problema Possibile causa Rimedio
Scarsità d'acqua - Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso
La caldaia istantanea non lavora - Guarnizione del filtro della doccia
sporca
- Pulire la guarnizione del filtro tra
doccia e flessibile
- Valvola antiriflusso non funziona
correttamentet
- Sostituire la valvola antiriflusso

6
Español
Montaje (ver página 34)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
• Para mantenimiento tiene que haber un registro!
• La junta de filtración que se suministra con la ducha
mural evita que las partículas de suciedad proceden-
tes de las tuberías lleguen a la ducha mural. Debe
colocarse entre el flexo y la ducha mural. Infiltracio-
nes de suciedad deterioran el funcionamiento de la
ducha mural y pueden causar daños en el interior de
la misma que no están cubiertas por la garantía de
Hansgrohe.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,02 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Mantenimiento (ver página 43)
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una vez al
año, por lo menos).
Dimensiones (ver página 36)
Diagrama de circulación
(ver página 38)
 Salida bañera
 Salida surtidor de ducha
Repuestos (ver página 40)
XXX = Acabados
000 = Cromado
670 = Matt Black
Limpiar (ver página 39)
Manejo (ver página 42)
Problema Causa Solución
Sale poca agua - Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y
teleducha
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
Calentador instantáneo no se
enciende
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y
teleducha
- válvula anti-retorno cerrada - cambiar válvula anti-retorno

7
Nederlands
Montage (zie blz. 34)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende installa-
tierichtlijnen moeten nageleefd worden.
• Voor eventuele reparatiewerkzaamheden moet een
revisieluik zijn aangebracht.
• Het bij de hoofddouche verpakte zeefje moet worden
ingebouwd om vuil uit de waterleiding te weren. Vuil
uit de leidingen kan de werking van de hoofddouche
negatief beïnvloeden en/of de hoofddouche
beschadigen. Voor deze schade is Hansgrohe niet
verantwoordelijk.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,02 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Onderhoud (zie blz. 43)
Keerkleppen moeten volgens EN 806-5 regelmatig en
volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar)
Maten (zie blz. 36)
Doorstroomdiagram (zie blz. 38)
 Uitlaat bad
 Uitlaat douche
Service onderdelen (zie blz. 40)
XXX = Kleuren
000 = Verchroomd
670 = Matt Black
Reinigen (zie blz. 39)
Bediening (zie blz. 42)
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen
Doorstroomtoestel schakelt niet in - Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
- Terugslagklep zit vast - Terugslagklep uitwisselen

8
Dansk
Montering (se s. 34)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• For at kunne servicere armaturet, skal der laves en
inspektionslem.
• Den vedlagte smudsfangssi skal indsættes i bruseren
for at undgå snavs fra rørsystemet. Indskyllet snavs
kan have indflydelse på bruserens funktion og/eller
føre til beskadigelser på håndbruserens funktionsdele.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,02 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Service (se s. 43)
Ifølge EN 806-5 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).
Målene (se s. 36)
Gennemstrømningsdiagram
(se s. 38)
 Afløb kar
 Afløb bruser
Reservedele (se s. 40)
XXX = Overflade
000 = Krom
670 = Matt Black
Rengøring (se s. 39)
Brugsanvisning (se s. 42)
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
- Kontraventilen hænger - Udskift kontraventil
Vandvarmeren går ikke i gang - Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
- Kontraventilen hænger - Udskift kontraventil

9
Português
Montagem (ver página 34)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
• Tem que ter um painel de acesso para manutenção.
• O filtro de rede deve ser colocado para proteger o
chuveiro de areias e resíduos rovenientes da
tubagem. Resíduos e areias podem danificar
componentes, ou provocar mau funcionamento do
chuveiro; as avarias assim provocadas anulam a
nossa responsabilidade e anulam a nossa garantia.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,02 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Manutenção (ver página 43)
As válvulas anti-retorno devem ser verificadas regular-
mente de acordo com a EN 806-5 segundo os
regulamentos nacionais ou regionais (pelo menos uma
vez por ano).
Medidas (ver página 36)
Fluxograma (ver página 38)
 Saída da banheira
 Saída do chuveiro
Peças de substituição
(ver página 40)
XXX = Acabamentos
000 = Cromado
670 = Matt Black
Limpeza (ver página 39)
Funcionamento (ver página 42)
Falha Causa Solução
Água insuficiente - Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
O esquentador instantâneo não
funciona
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o
tubo flexível
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno

10
Polski
Montaż (patrz strona 34)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
• Do prac konserwacyjnych należy koniecznie
przewidzieć otwór rewizyjny!
• Znajdujące się przy prysznicu sitko musi zostać
zainstalowane, aby zatrzymać zanieczyszczenia z
instalacji. Przedostające się zanieczyszczenia mogą
mieć ujemny wpływ na działanie i/lub prowadzić do
usterek w działaniu elementów prysznica. Za
powstałe z tego tytułu szkody firma Hansgrohe nie
ponosi odpowiedzialności.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,02 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Konserwacja (patrz strona 43)
Zgodnie z normą EN 806-5, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń przed przepływem
zwrotnym musi być kontrolowane (przynajmniej raz w
roku).
Wymiary (patrz strona 36)
Schemat przepływu (patrz strona 38)
 Odpływ wanny
 Odpływ prysznica
Części serwisowe (patrz strona 40)
XXX = Kody kolorów
000 = Chrom
670 = Matt Black
Czyszczenie (patrz strona 39)
Obsługa (patrz strona 42)
Usterka Przyczyna Pomoc
Mała ilość wody - Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
- Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym
Przepływowy podgrzewacz wody nie
załącza się
- Zabrudzona uszczelka z sitkiem w
prysznicu
- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem
- Zablokowane zabezpieczenie
przed przepływem zwrotnym
- Wymienić zabezpieczenie przed
przepływem zwrotnym

11
Česky
Montáž (viz strana 34)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
• Pro údržbářské práce musí být bezpodmínečně
připravena revizní šachta!
• Do přívodu musí být zabudováno se sprchou
dodávané sítko, aby zachycovalo nečistoty vyplavené
z vodovodní sítě. Vyplavené nečistoty mohou ovlivnit
funkci sprchy a nebo mohou vést i k jejímu poškození.
Na takto vzniké škody se nevztahuje záruka firmy
Hansgrohe.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,02 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Údržba (viz strana 43)
U zpětných ventilů se musí podle EN 806-5 v souladu s
národními nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).
Rozmìry (viz strana 36)
Diagram průtoku (viz strana 38)
 Odtok vany
 Odtok sprchy
Servisní díly (viz strana 40)
XXX = Kód povrchové úpravy
000 = Chrom
670 = Matt Black
Čištění (viz strana 39)
Ovládání (viz strana 42)
Porucha Příčina Odstranění
Málo vody - Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
Průtokový ohřívač nezapíná - Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou
a hadicí
- Zpětný ventil je zablokován - Vyměnit zpětný ventil

12
Slovensky
Montáž (viď strana 34)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
• Pri údržbárskej práci sa musí bezpodmienečne použiť
revízny otvor!
• Do prívodu musí byt' zabudované so sprchou dodáva-
né sítko, aby zachytilo nečistoty vyplavené z
vodovodnej siete. Vyplavené nečistoty môžou ovlivnit'
funkciu sprchy, alebo spôsobit' jej poškodenie. Na
takto vzniknuté škody sa nevzt'ahuje záruka firmy
Hansgrohe.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,02 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Údržba (viď strana 43)
Pri spätných ventiloch sa musí podľa EN 806-5 v súlade
s národnými alebo regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).
Rozmery (viď strana 36)
Diagram prietoku (viď strana 38)
 Odtok vane
 Odtok sprchy
Servisné diely (viď strana 40)
XXX = Farebné označenie
000 = Chróm
670 = Matt Black
Čistenie (viď strana 39)
Obsluha (viď strana 42)
Porucha Príčina Pomoc
Málo vody - Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia
Prietokový ohrievač nezapína - Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou
a hadicou
- Obmedzovač spätného nasatia je
zablokovaný
- Vymeniť obmedzovač spätného
nasatia

13
中文
安装(参见第页34)
安全技巧
装配时为避免挤压和切割受伤,必须戴上手套.
本产品只允许作为洗浴,卫生和洁身之用.
冷热水管间过大的压力差必须予以平衡.
安装提示
• 安装前必须检查产品是否受到运输损害.安装后
将不认可运输损害或表面损伤.
• 管道和阀门必须根据通用标准进行安装,冲洗和
检查.
• 请遵守当地国家现行的安装规定.
• 必须有一扇进口门,用于检修门.
• 必须装上花洒所附带的滤网密封垫,以过滤管道
里的杂质污物.杂质污物会影响花洒的功能和/
或损坏花洒的功能部件,由此而产生的产品损坏
不属于汉斯格雅的保修范围.
技术参数
工作压强: 最大1MPa
推荐工作压强:0,02-0,5MPa
测试压强:1,6MPa
(1MPa=10bar=147PSI)
热水温度: 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计!
符号说明
请勿使用含有乙酸的硅胶!
保养(参见第页43)
单向阀必须在符合国家或当地的法律的情况下按照
EN806-5定期检查(至少一年一次).
大小(参见第页36)
流量示意图(参见第页38)
浴缸出水嘴出水
淋浴出水
备用零件(参见第页40)
XXX=颜色代码
000=镀铬
670=MattBlack
清洗(参见第页39)
操作(参见第页42)
问题 原因 补救
龙头出水量小 - 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网
- 单向阀装反 - 正确安装单向阀
燃气热水器不工作 - 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网
- 单向阀装反 - 正确安装单向阀

14
Русский
Монтаж (см. стр. 34)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в гигиени-
ческих целях: для принятия ванны и личной гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую-
щими нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
• Для выполнения работ по техническому обслужи-
ванию необходимо обязательно предусмотреть
Открытие для проверки!
• Для предотворащения попадания частиц грязи из
водопроводной сети необходимо установить
фильтр, прилагаемый к ручному душу. Частицы
грязи могут нарушить отдельные функции и/или
привести к повреждению функциональных деталей
ручного душа, Hansgrohe не несет ответственность
за повреждения вследствие отсутствия фильтра.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,02 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Техническое обслуживание
(см. стр. 43)
Защита обратного тока должна регулярно проверять-
ся (минимум один раз в год) по стандарту
EN 806-5 или в соответствии с национальными или
региональными нормативами
Размеры (см. стр. 36)
Схема потока (см. стр. 38)
 Отвод ванны
 Отвод душа
Κомплеκт (см. стр. 40)
XXX = Цветная кодировка
000 = Xром
670 = Matt Black
Очистка (см. стр. 39)
Эксплуатация (см. стр. 42)
Неисправность Причина Устранение неисправности
недостаточный давление (если
устан напор воды)
- Фильтр душа загрязнен - Очистить фильтр
- Клапан обратного тока заедает - Замените клапаны обратного
течения
Проточный нагреватель не
включается
- Фильтр душа загрязнен - Очистить фильтр
- Клапан обратного тока заедает - Замените клапаны обратного
течения

15
Suomi
Asennus (katso sivu 34)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Huoltotöitä varten tarvitaan ehdottomasti tarkastus-
aukko!
• Käsisuihkun mukana toimitettu sihtitiiviste on asennetta-
va paikalleen, jotta lian huuhtoutuminen vesijohtover-
kostosta käsisuihkuun estyy. Huuhtoutuvat likahiukka-
set voivat häiritä suihkun toimintaa tai vahingoittaa
toimintaosia, Hansgrohe ei vastaa tästä aiheutuneista
vahingoista.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,02 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Huolto (katso sivu 43)
Vastaventtiilien toiminta on tarkastettava säännöllisesti
paikallisten ja kansallisten määräysten mukaisesti
(EN 806-5, vähintään kerran vuodessa).
Mitat (katso sivu 36)
Virtausdiagrammi (katso sivu 38)
 Ammeen lähtö
 Suihkun lähtö
Varaosat (katso sivu 40)
XXX = Värikoodaus
000 = Kromi
670 = Matt Black
Puhdistus (katso sivu 39)
Käyttö (katso sivu 42)
Häiriö Syy Toimenpide
Vähän vettä - Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
Läpimenokuumennin ei kytkeydy
päälle
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili

16
Svenska
Montering (se sidan 34)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepte-
ras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
• Det måste finnas en revisionslucka för servicearbeten!
• Silpackningen som följer med duschen måste
monteras för att undvika att smuts från ledningsnätet
tränger in. Smuts som spolas in kan påverka
funktionerna och/eller leda till skador på funktionsde-
lar i duschen. Hansgrohe frånsäger sig allt ansvar för
skador som kan härledas till detta.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,02 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Skötsel (se sidan 43)
Backventilers funktion måste kontrolleras regelbundet
enligt nationella eller regionala bestämmelser i enlighet
med EN 806-5 (minst en gång per år).
Måtten (se sidan 36)
Flödesschema (se sidan 38)
 Avlopp kar
 Avlopp dusch
Reservdelar (se sidan 40)
XXX = Färgkodning
000 = Krom
670 = Matt Black
Rengöring (se sidan 39)
Hantering (se sidan 42)
Störning Orsak Åtgärd
För lite vatten - Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
- Backventil är defekt - Byt backventil
Varmvattenberedare slår ej på - Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och
termostaten
- Backventil är defekt - Byt backventil

17
Lietuviškai
Montavimas (žr. psl. 34)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzi-
jos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
• Aptarnavimo darbams būtina įrengti dureles!
• Tinklelis, kuris yra rankų dušass pakuotėje, privalo būti
įstatytas, kad būtų apsaugota nuo išorės nešvarumų.
Nešvarumai gali pakenkti rankų dušass funkcionalu-
mui ir (arba) sugadinti rankų dušass funkcines dalis.
Tokiu atveju ""Hansgrohe"" atsakomybės neprisiima.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,02 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Techninis aptarnavimas (žr. psl. 43)
Atbulinio vožtuvo apsauga privalo būti tikrinama
reguliariai (mažiausiai kartą per metus) pagal
EN 806-5 arba pagal galiojančias nacionalines arba
regionines normas.
Išmatavimai (žr. psl. 36)
Pralaidumo diagrama (žr. psl. 38)
 Vonios išleidimas
 Dušo išleidimas
Atsarginės dalys (žr. psl. 40)
XXX = Spalvos
000 = Chrom
670 = Matt Black
Valymas (žr. psl. 39)
Eksploatacija (žr. psl. 42)
Gedimas Priežastis Priemonė
Per maža srovė - Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
Momentinis pašildytojas neįsijungia - Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą

18
Hrvatski
Sastavljanje (pogledaj stranicu 34)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
• Kod održavanja obavezno mora biti predviđen otvor
za provjeru ispravnosti instalacija
• Filter potrebno je ugraditi kako bi se regulirao protok
vode i smanjio dotok prljavštine. Za eventualna
oštećenja uzrokovana prljavštinom proizvođač
Hansgrohe nije odgovoran.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,02 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Održavanje (pogledaj stranicu 43)
Ispravnost nepovratnog ventila mora se redovito
provjeravati prema standardu EN 806-5 i u skladu sa
važećim propisima (najmanje jednom godišnje).
Mjere (pogledaj stranicu 36)
Dijagram protoka
(pogledaj stranicu 38)
 Ogranak kada
 Ogranak tuš
Rezervni djelovi
(pogledaj stranicu 40)
XXX = Boje
000 = Krom
670 = Matt Black
Čišćenje (pogledaj stranicu 39)
Upotreba (pogledaj stranicu 42)
Greška Uzrok Otklanjanje
Nedovoljno vode - Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
- Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil
Protočni bojler ne radi - Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
- Nepovratni ventil se nije vratio u
početni položaj
- Zamijenite nepovratni ventil

19
Română
Montare (vezi pag. 34)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziuni-
lor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu apă
rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
• Trebuie prevăzută o descidere de acces pentru efectu-
area lucrărilor de întreţinere!
• Montaţi garnitura de filtru livrată împreună cu capătul
de duş de mână pentru evitarea pătrunderii impurităţi-
lor din reţeaua de alimentare. Impurităţile pătrunse
pot influenţa funcţionarea aparatului şi/sau provoca
deteriorarea capătului de duş. Garanţia nu acoperă
aceste daune.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,02 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Întreţinere (vezi pag. 43)
Supapele antiretur trebuie verificate regulat conform
EN 806-5 şi standardele naţionale sau regionale (cel
puţin o dată pe an).
Dimensiuni (vezi pag. 36)
Diagrama de debit (vezi pag. 38)
 Orificiu de scurgere vană
 Orificiu de scurgere duş
Piese de schimb (vezi pag. 40)
XXX = Coduri de culori
000 = Crom
670 = Matt Black
Curăţare (vezi pag. 39)
Utilizare (vezi pag. 42)
Deranjament Cauza Măsuri de remediere
Prea puţină apă - S-a murdărit garnitura de sită a
capătului de duş.
- Curăţaţi garnitura sită dintre capătul
duş şi furtun.
- S-a blocat supapa antiretur. - Schimbaţi supapa antiretur.
Boilerul instant nu funcţionează. - S-a murdărit garnitura de sită a
capătului de duş.
- Curăţaţi garnitura sită dintre capătul
duş şi furtun.
- S-a blocat supapa antiretur. - Schimbaţi supapa antiretur.

20
Ελληνικά
Συναρμολόγηση (βλ. Σελίδα 34)
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-
γηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν
μέσο λουτρού, υγιεινής και καθαρισμού του σώματος.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
• Για τις εργασίες συντήρησης θα πρέπει να προβλέπε-
ται οπωσδήποτε ένα άνοιγμα επιθεώρησης!
• Πρέπει να εγκατασταθεί το παρέμβυσμα φίλτρου που
συνοδεύει τον καταιονιστήρα κατά τέτοιο τρόπο, ώστε
να αποφεύγονται ρύποι που προέρχονται από το
δίκτυο ύδρευσης. Οι ρύποι από το δίκτυο ύδρευσης
μπορούν να επηρεάσουν αρνητικά και/ ή να
προξενήσουν ζημία στα λειτουργικά τμήματα του
καταιονιστήρα (ντους). Τέτοιου είδους ζημίες δεν
καλύπτονται από την εγγύηση Hansgrohe.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,02 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Περιγραφή συμβόλων
Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!
Συντήρηση (βλ. Σελίδα 43)
Οι βαλβίδες αντεπιστροφής πρέπει να ελέγχονται τακτικά
ως προς τη λειτουργία τους, σύμφωνα με το πρότυπο
EN 806-5, σε σχέση με τους ισχύοντες εθνικούς ή
τοπικούς κανόνες (το ελάχιστο μια φορά το χρόνο ) .
Διαστάσεις (βλ. Σελίδα 36)
Διάγραμμα ροής (βλ. Σελίδα 38)
 Έξοδος μπανιέρας
 Έξοδος ντους
Ανταλλακτικά (βλ. Σελίδα 40)
XXX = Χρώματα
000 = Επιχρωμιωμένο
670 = Matt Black
Καθαρισμός (βλ. Σελίδα 39)
Χειρισμός (βλ. Σελίδα 42)
Βλάβη Αιτία Διόρθωση
Ανεπαρκές νερό - Βρώμικη στεγανοποιητική σήτα του
καταιονιστήρα
- Καθαρίστε και, εάν χρειαστεί,
αλλάξτε τη στεγανοποιητική σήτα
μεταξύ καταιονιστήρα και σπιράλ
- Η βαλβίδα αντεπιστροφής δεν
γυρίζει πίσω.
- Αλλάξτε τη βαλβίδα αντεπιστροφής
Ο ταχυθερμοσίφωνας δεν ενεργοποι-
είται
- Βρώμικη στεγανοποιητική σήτα του
καταιονιστήρα
- Καθαρίστε και, εάν χρειαστεί,
αλλάξτε τη στεγανοποιητική σήτα
μεταξύ καταιονιστήρα και σπιράλ
- Η βαλβίδα αντεπιστροφής δεν
γυρίζει πίσω.
- Αλλάξτε τη βαλβίδα αντεπιστροφής
