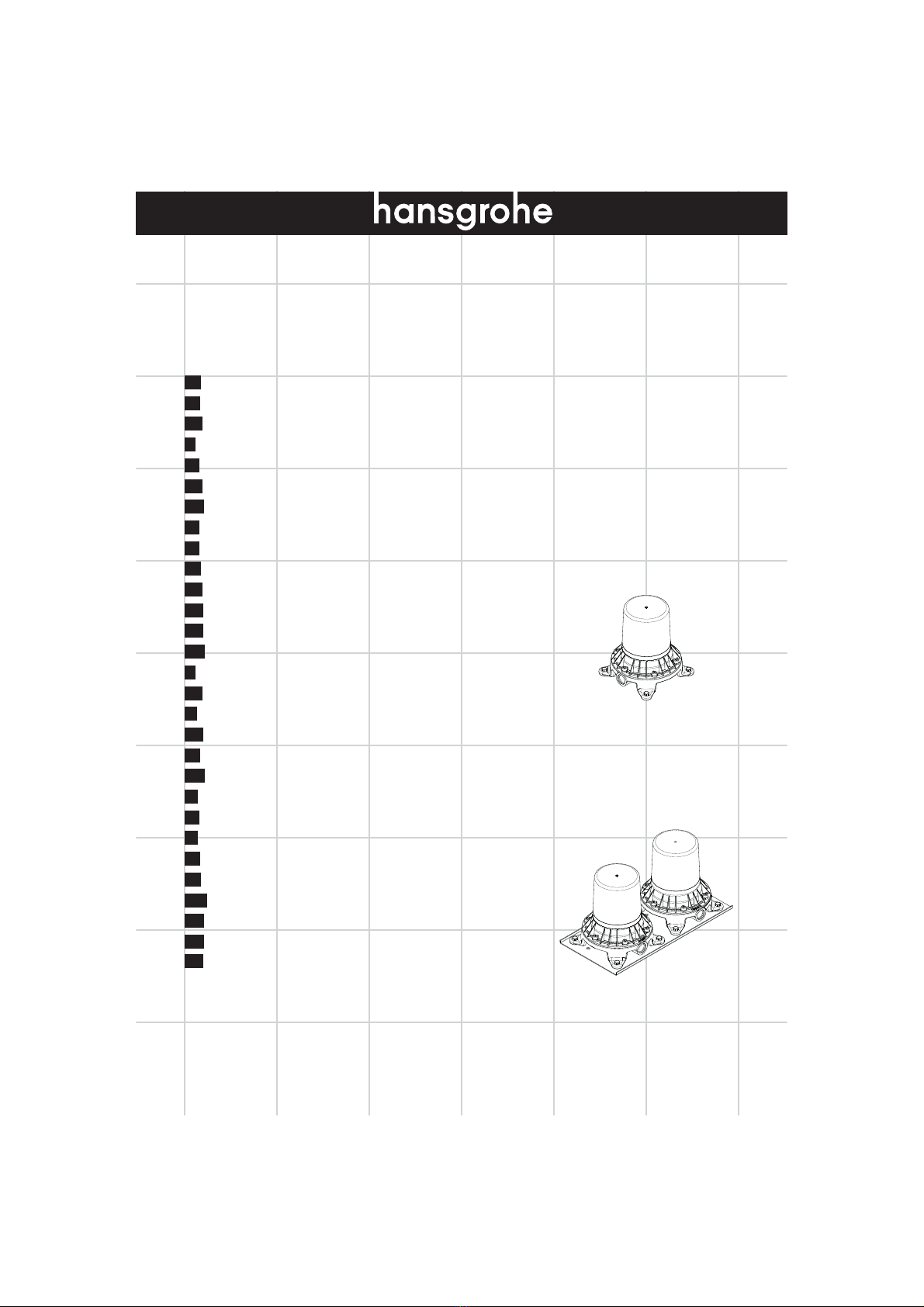

Hans Grohe 10452180 User manual

DE Montageanleitung 2
FR Instructions de montage 2
EN assembly instructions 3
IT Istruzioni per Installazione 3
ES Instrucciones de montaje 4
NL Handleiding 4
DK Monteringsvejledning 5
PT Manual de Instalación 5
PL Instrukcja montażu 6
CS Montážní návod 6
SK Montážny návod 7
ZH ቄላඨૺ 7
RU Инструкция по монтажу 8
HU Szerelési útmutató 8
FI Asennusohje 9
SV Monteringsanvisning 9
LT Montavimo instrukcijos 10
HR Uputstva za instalaciju 10
TR Montaj kılavuzu 11
RO Instrucţiuni de montare 11
EL Οδηγία συναρμολόγησης 12
SL Navodila za montažo 12
ET Paigaldusjuhend 13
LV Montāžas instrukcija 13
SR Uputstvo za montažu 14
NO Montasjeveiledning 14
BG Ръководство за монтаж 15
SQ Udhëzime rreth montimit 15
AR ǕƸƵƆƄŽȚȝƾƵƸƴƯů 16
Montreux
16549180
10452180

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtli-
nien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Serviceteile (siehe Seite 33)
Maße (siehe Seite 22)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Prüfzeichen (siehe Seite 36)
Montage
siehe Seite 17
Sonderzubehör (nicht im Lieferum-
fang enthalten)
Montageschlüssel #96441000
Badewanne freistehend mit Außenverklei-
dung.
* < 30 min. = Verlängerung 60 mm
(Artikelnummer #97686000)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 80°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Français
Pièces détachées (voir pages 33)
Dimensions (voir pages 22)
Ne pas utiliser de silicone contenant de
l'acide acétique!
Description du symbole
Classification acoustique et
débit (voir pages 36)
Montage
voir pages 17
Accessoires en option (ne fait pas
partie de la fourniture)
clé de montage #96441000
Baignoire autonome avec tablier lesion.
* < 30 min. = jeu de rallonge 60 mm
(référence #97686000)
2

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The hot and cold supplies must be of equal pres-
sures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be oberserved.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
The product is exclusively designed for drinking water!
English
Spare parts (see page 33)
Dimensions (see page 22)
Do not use silicone containing acetic acid!
Symbol description
Test certificate (see page 36)
Assembly
see page 17
Special accessories (order as an
extra)
special tool #96441000
Freestanding tub with outside covering.
* < 30 min. = extension 60 mm (article
number #97686000)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Italiano
Parti di ricambio (vedi pagg. 33)
Ingombri (vedi pagg. 22)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Segno di verifica (vedi pagg. 36)
Montaggio
vedi pagg. 17
Accessori speciali (non contenuto
nel volume di fornitura)
chiave per montaggio #96441000
Autoportante con rivestimento esterno.
* < 30 min. = prolunga 60 mm (codice
articolo #97686000)
3

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción so se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Español
Repuestos (ver página 33)
Dimensiones (ver página 22)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Marca de verificación (ver pági-
na 36)Montaje
ver página 17
Opcional (no incluido en el sumi-
nistro)
Llave de montaje #96441000
De pie con revestimiento exterior.
* < 30 min. = Prolongación 60 mm
(artículo número #97686000)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
• De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Service onderdelen (zie blz. 33)
Maten (zie blz. 22)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Keurmerk (zie blz. 36)
Montage
zie blz. 17
Toebehoren (behoort niet tot het
leveringspakket)
montagesleutel #96441000
Vrijstaand badkuip met buitenmantel.
* < 30 min. = Verlengstuk 60 mm
(Artikelnummer #97686000)
4

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Dansk
Reservedele (se s. 33)
Målene (se s. 22)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Godkendelse (se s. 36)
Montering
se s. 17
Specialtilbehør (ikke med i leve-
ringsomfang)
Monteringsnøgle #96441000
Fritstående badekar, med udvendig beklæd-
ning.
* < 30 min. = Forlængersæt 60 mm (art.
nr. #97686000)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Português
Peças de substituição (ver página
33)
Medidas (ver página 22)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Marca de controlo (ver página
36) Montagem
ver página 17
Acessórios especiais (não incluí-
do no volume de fornecimento)
Chave especial #96441000
Banheira de pé com revestimento externo.
* < 30 min. = Crescente 60 mm
(referência #97686000)
5

Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy prze-
cięcia, podczas montażu należy nosić rękawice.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 80°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Części serwisowe (patrz strona
33)
Wymiary (patrz strona 22)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Znak jakości (patrz strona 36)
Montaż
patrz strona 17
Wyposażenie specjalne (Nie jest
częścią dostawy)
Klucz montażowy #96441000
Wolno stojąca wanna z obudową.
* < 30 min. = Przedłużka 60 mm (nr art.
#97686000)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 80°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Česky
Servisní díly (viz strana 33)
Rozmìry (viz strana 22)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Zkušební značka (viz strana 36)
Montáž
viz strana 17
Zvláštní příslušenství (není sou-
částí dodávky)
montážní klíč #96441000
Volně stojící vana s vnějším obložením.
* < 30 min. = prodloužení 60 mm (kat.č.
#97686000)
6

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 80°C
Doporučená teplota teplej vody: 65°C
Termická dezinfekcia: max. 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Servisné diely (viď strana 33)
Rozmery (viď strana 22)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Osvedčenie o skúške (viď strana
36) Montáž
viď strana 17
Zvláštne príslušenstvo (nie je
súčasťou dodávky)
montážny kľúč #96441000
Voľne stojaca vaňa s vonkajším opláštením.
* < 30 min. = Predlženie 60 mm (výrobné
číslo #97686000)
λ಄࠭ౄ
ላணെືу૥ࠨ࿠ނోۧ൱ംƱпྴոആ൫
ศĂ
্ಡඡܳࡕݔմ֣࿠৭ҳпྴ჋ၙ௚ޗĂ
λላา൓
• λላఫпྴ࡝Үҿ௔൜ڌ൱֜ᄌ൹෣ݛĂ λላ
ިࡺҀನᄌ൹෣ݛࠅє૩෣ംĂ
• ܳ֟ނقૈпྴ۲๗ႦёሗࣇྙλላāԈ༟
ނ࡝ҮĂ
• ౦ቌ൭֐ַݑࡃཁྙ֣λላܽץĂ
࠭ඊғඒ
ۻቒ࿠఺ƿ ቉մ 1 MPa
๵ࡧۻቒ࿠఺ƿ 0,1 - 0,5 MPa
ҧ൩࿠఺ƿ 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
ಡඡ໏؅ƿ ቉մ 80°C
๵ࡧಡඡ໏؅ƿ 65°C
ಡ৭ས׻: ቉մ 70°C / 4 ٱᇐ
ڼҿ௔ሃືႀႦඡട࠷Ʀ
ᇍ໑
ПႦ࡯ (ғ࡬ֹး 33)
մཪ (ғ࡬ֹး 22)
౦໽ൎႦݡႳၗු֣ܿƦ
ږݺඨૺ
࡝တё࠸ (ғ࡬ֹး 36)
λላ
ғ࡬ֹး 17
࿈ላڶ࡯ (Ҁᄛ܀ࠈّິ଻)
ሃႦۻ #96441000
׽৩൒ტ஧ࠡຑᅵĂ
*< 30 min. = ࡄӇ࡯ 60 mm (ഃ௔ч
ݺ #97686000)
7

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
донного клапа. Перед установкой смесителя не-
обходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Трубы и арматура должны быть установлены, про-
мыты и проверены в соответствии с действующими
нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 80°C
Рекомендуемая темп. гор. воды: 65°C
Термическая дезинфекция: не более. 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Русский
Κомплеκт (см. стр. 33)
Размеры (см. стр. 22)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Знак технического контроля
(см. стр. 36)
Монтаж
см. стр. 17
Специальные принадлежно-
сти (не включено в объем поставки!)
Монтажный ключ #96441000
Отдельно стоящая ванна с внешней
обшивкой.
* < 30 min. = Удлинение 60 mm (арт. №
#97686000)
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti
nagy nyomáskülönbséget kikell egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szab-
ványoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni
• Az egyes országokban érvényes installációs irányelve-
ket be kell tartani.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 80°C
Forróvíz javasolt hőmérséklete: 65°C
Termikus fertőtlenítés: max. 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!
Magyar
Tartozékok (lásd a oldalon 33)
Méretet (lásd a oldalon 22)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Vizsgajel (lásd a oldalon 36)
Szerelés
lásd a oldalon 17
Egyéb tartozék (a szállítási egy-
ség nem tartalmazza)
Szerelőkulcs #96441000
Szabadon álló kád külső burkolattal.
* < 30 min. = Hosszabbítás 60 mm
(cikkszám #97686000)
8

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 80°C
Kuuman veden suosituslämpötila: 65°C
Lämpödesinfektio: maks. 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Suomi
Varaosat (katso sivu 33)
Mitat (katso sivu 22)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Koestusmerkki (katso sivu 36)
Asennus
katso sivu 17
Erityisvaruste (ei kuulu toimituk-
seen)
Asennusavain #96441000
Vapaasti seisova kylpyamme ulkopuolisella
verhouksella.
* < 30 min. = Pidennys 60 mm
(tuotenumero #97686000)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportska-
dor innan den monteras. Efter monteringen accepteras
inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80°C
Rek. varmvattentemp.: 65°C
Termisk desinfektion: max. 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Svenska
Reservdelar (se sidan 33)
Måtten (se sidan 22)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Testsigill (se sidan 36)
Montering
se sidan 17
Specialtillbehör (medföljer ej
leveransen)
Monteringsnyckel #96441000
Fristående badkar med front.
* < 30 min. = Förlängning 60 mm
(artikelnummer #97686000)
9

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pre-
tenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plauna-
mi ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 80°C
Rekomenduojama karšto vandens temperatūra: 65°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Atsarginės dalys (žr. psl. 33)
Išmatavimai (žr. psl. 22)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Bandymo pažyma (žr. psl. 36)
Montavimas
žr. psl. 17
Specialūs priedai (nėra prideda-
ma)
Montavimo raktas #96441000
Atskira vonia su dangčiu.
* < 30 min. = Ilgiklis 60 mm (Art.Nr.
#97686000)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 80°C
Preporućena temperatura vruće vode: 65°C
Termička dezinfekcija: tlak 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
Rezervni djelovi (pogledaj strani-
cu 33)
Mjere (pogledaj stranicu 22)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Oznaka testiranja (pogledaj
stranicu 36)
Sastavljanje
pogledaj stranicu 17
Posebni pribor (Nije sadržano u
isporuci!)
ključ za montažu #96441000
Kada je slobodna sa vanjskim oblogom.
* < 30 min. = Produljenje 60 mm (br.
Proizvoda #97686000)
10

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük
basınç farklılıkları varsa, bu basınç farklılıklarının
dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk üstlenil-
memektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 80°C
Tavsiye edilen su ısısı: 65°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Yedek Parçalar (bakınız sayfa 33)
Ölçüleri (bakınız sayfa 22)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Kontrol işareti (bakınız sayfa 36)
Montajı
bakınız sayfa 17
Özel aksesuarlar (Teslimat kapsa-
mına dahil değildir)
Montaj anahtarı #96441000
Dış kaplamalı boşta duran küvet.
* < 30 min. = Uzatma 60 mm (Ürün kodu
#97686000)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare vala-
bile în ţara respectivă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 80°C
Temperatura recomandată a apei calde: 65°C
Dezinfecţie termică: max. 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Română
Piese de schimb (vezi pag. 33)
Dimensiuni (vezi pag. 22)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Certificat de testare (vezi pag.
36) Montare
vezi pag. 17
Accesorii opţionale (nu este inclus
în setul livrat)
Cheie pentru montare #96441000
Cadă de baie cu suport şi panou.
* < 30 min. = Prelungitor 60 mm (Nr.
produs #97686000)
11

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου
και ζεστού νερού θα πρέπει να αντισταθμίζονται.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το προϊόν
για ζημιές μεταφοράς. Μετά την εγκατάσταση δεν
αναγνωρίζονται ζημιές από τη μεταφορά ή επιφανεια-
κές ζημιές.
• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.
• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.
Τεχνικά Χαρακτηριστικά
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 80°C
Συνιστώμενη θερμοκρασία ζεστού νερού: 65°C
Θερμική απολύμανση: έως 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.
Ελληνικά
Ανταλλακτικά (βλ. Σελίδα 33)
Διαστάσεις (βλ. Σελίδα 22)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Σήμα ελέγχου (βλ. Σελίδα 36)
Συναρμολόγηση
βλ. Σελίδα 17
Ειδικά αξεσουάρ (δεν περιλαμβά-
νεται στον παραδοτέο εξοπλισμό)
Kλειδί συναρμολόγησης #96441000
Μπανιέρα ελεύθερης τοποθέτησης με εξωτε-
ρική επένδυση.
* < 30 min. = Σωλήνας επιμήκυνσης 60
mm (αρ. είδους #97686000)
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in
priključkom za toplo vodo je potrebno izravnati.
Navodila za montažo
• Pred montažo je treba izdelek preveriti glede morebi-
tnih transportnih poškodb. Po vgradnji transportne ali
površinske poškodbe ne bodo več priznane.
• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.
• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.
Tehnični podatki
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 80°C
Priporočena temperatura tople vode: 65°C
Termična dezinfekcija: maks. 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!
Slovenski
Rezervni deli (glejte stran 33)
Mere (glejte stran 22)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Preskusni znak (glejte stran 36)
Montaža
glejte stran 17
Poseben pribor (Ni vključeno)
Montažni ključ #96441000
Kopalna kad prostostoječa z zunanjo
oblogo.
* < 30 min. = Podaljšek 60 mm (številka
artikla #97686000)
12

Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga
erinev, tuleb need tasakaalustada.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida transpor-
dikahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.
• Voolikute ja segisti paigaldamisel, loputamisel ja kont-
rollimisel tuleb lähtuda kehtivatest normatiividest
• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.
Tehnilised andmed
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 80°C
Soovitatav kuuma vee temperatuur: 65°C
Termiline desinfektsioon: maks. 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!
Estonia
Varuosad (vt lk 33)
Mõõtude (vt lk 22)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Kontrollsertifikaat (vt lk 36)
Paigaldamine
vt lk 17
Spetsiaalne lisavarustus (ei
sisaldu komplektis)
Montaaživõti #96441000
eraldi asetsev välivoodriga vann.
* < 30 min. = Pikendus 60 mm (artikli
number #97686000)
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un
karstā ūdens pievadiem.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai produk-
tam transportēšanas laikā nav radušies bojājumi. Pēc
iebūvēšanas bojājumi, kas radušies transportēšanas
laikā, vai virsmas bojājumi netiek atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
Tehniskie dati
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 80°C
Ieteicamā karstā ūdens temperatūra: 65°C
Termiskā dezinfekcija : maks. 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!
Latvian
Rezerves daļas (skat. lpp. 33)
Izmērus (skat. lpp. 22)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Pārbaudes zīme (skat. lpp. 36)
Montāža
skat. lpp. 17
Speciāli aksesuāri (komplektā
netiek piegādāts)
Montāžas atslēga #96441000
Brīvi stāvoša vanna ar paneli.
* < 30 min. = Pagarinājums 60 mm
(artikula numurs #97686000)
13

Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.
• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.
Tehnički podaci
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 80°C
Preporučena temperatura vruće vode: 65°C
Termička dezinfekcija: maks. 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!
Srpski
Rezervni delovi (vidi stranu 33)
Mere (vidi stranu 22)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Ispitni znak (vidi stranu 36)
Montaža
vidi stranu 17
Poseban pribor (Nije sadržano u
isporuci)
ključ za montažu #96441000
Samostojeća kada sa spoljašnom oblogom.
* < 30 min. = Produžetak 60 mm (br.
Proizvoda #97686000)
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen transport-
eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 80°C
Anbefalt temperatur for varmt vann 65°C
Termisk desinfisering: maks. 70°C / 4 min
Produktet er utelukkende designet for drikkevann!
Norsk
Servicedeler (se side 33)
Mål (se side 22)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Prøvemerke (se side 36)
Montasje
se side 17
Ekstratilbehør (ikke med i leveran-
sen)
Montasjenøkkel #96441000
Badekar med frittstående ytrepanel.
* < 30 min. = Forlengelse 60 mm
(Artikkelnummer #97686000)
14

Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Големите разлики в налягането между изводите за
студената и топлата вода трябва да се изравняват.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Тръбопроводите и арматурата трябва да се монти-
рат, промият и проверят в съответствие с валидните
норми.
• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.
Технически данни
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 80°C
Препоръчителна температура на горещата
вода: 65°C
Термична дезинфекция: макс. 70°C / 4 мин
Продуктът е разработен само за питейна вода!
БЪЛГАРСКИ
Сервизни части (вижте стр. 33)
Размери (вижте стр. 22)
Не използвайте силикон, съдържащ оцет-
на киселина!
Описание на символите
Контролен знак (вижте стр. 36)
Монтаж
вижте стр. 17
Специални принадлежности
(не се съдържа в обема на доставка)
Монтажен ключ #96441000
Свободно стояща вана с външна обшивка.
* < 30 min. = Удължител 60 mm
(Номенклатурен номер #97686000)
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Ndryshimet e mëdha të presionit mes lidhjeve të ujit
të ftohtë dhe atij të ngrohtë duhen ekuilibruar.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Tubacionet dhe rubinetet duhet që të montohen, të
shpëlahen dhe të kontrollohen sipas standardeve në
fuqi
• Duhet të respektohen linjat udhëzuese të instalimit, të
vlefshme për vendet respektive.
Të dhëna teknike
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura e ujit të ngrohtë maks. 80°C
Temperatura e rekomanduar e ujit të ngrohtë: 65°C
Dezinfektim Termik: maks. 70°C / 4 min
Produkti është projektuar ekskluzivisht për ujë të pijshëm!
Shqip
Pjesët e servisit (shih faqen 33)
Përmasat (shih faqen 22)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Shenja e kontrollit (shih faqen 36)
Montimi
shih faqen 17
Pajisje të posaçme (nuk përfshihet
në vëllimin e furnizimit)
Çelësi i montimit #96441000
Vaskë që qëndron e pavarur, e veshur nga
jashtë.
* < 30 min. = Zgjatës 60 mm (Numri i
artikullit #97686000)
15


ȴƾžLjȚȝƾƷƸƃƶů
ȞȶNjŲƿƶƆƄŽƿƸżǍƄŽȚȔƾƶŰȖNjƸƴŽȝȚȥƾƱŻȔȚNjůȤȘƿƆƁ
.ȠȶǍƐȚȶȖȤƾƪƇſȁȚȤƾƭųȖ ƞŽȢƾƯƄžȢȤƾƃŽȚȔƾƓȚȶǜųƾƉŽȚȔƾƓȚȤƾƸůȴǞƳƁȴȖƿƆƁ
.ǓưƬŽȚǠź
ƿƸżǍƄŽȚȝƾƵƸƴƯů
•NjżƺƄƴŽǃƄƶƓȚǑƇźƿƆƁȆƿƸżǍƄŽȚǀƸƴƵƯŮȳƾƸƲŽȚǚƃŻ
ȳƾƸƲŽȚNjƯŮ .ǚƲƶŽȚǜŸǀƏƾſȝƾƸƱƴůǀƁȖǜžȵǞƴųǜž
ȝƾƸƱƴůǀƁȖȢǞűǞŮȯȚǍƄŸǽȚǛƄƁǜŽȆƿƸżǍƄŽȚǀƸƴƵƯŮ
.ǚƲƶŽȚǀƸƴƵŸǜŸǀƏƾſȝƾƸƱƴůȶȖǀƸƇƭŴ •ȵƾƸƓȚȝƾŶǾųȶȝǾƸǧǞƄŽȚȤƾƃƄųȚȶǚƸƉŹȶƿƸżǍůƿƆƁ
.ǀƁȤƾƉŽȚǍƸƁƾƯƵƴŽȹƾƲƃŶ •ǀżƾƃƉŽȚȲƾƵŸȖȶƿƸżǍƄŽƾŮǀǧƾƒȚNjŸȚǞƲŽȚȜƾŸȚǍžƿƆƁ
.NjƴŮǚƳŮǀǧƾƒȚljǣȚǞƴŽƾȹƲźȶ
ǀƸƶƱŽȚȝƾƱǧȚǞƓȚ
ȲƾƳƉŮƾƆƸž 1ǟƫŻLjȚNjƑȚ : ǚƸưƪƄŽȚǓưǤ
ȲƾƳƉŮƾƆƸž 0,5- 0,1: ǝŮǟǧǞƓȚǚƸưƪƄŽȚǓưǤ
ȲƾƳƉŮƾƆƸž 1,6: ȤƾƃƄųǽȚǓưǤ
(PSI 147 =ȤƾŮ 10 =ȲƾƳƉŮƾƆƸž 1)
80°CǟƫŻLjȚNjƑȚ : ǜųƾƉŽȚȔƾƓȚȜȤȚǍŲǀűȤȢ
65°C : ǜųƾƉŽȚȔƾƵƴŽƾƷŮǟǧǞƓȚȜȤȚǍƑȚǀűȤȢ
ǀƲƸŻNjŽȚ 4/ 70°CǟƫŻLjȚNjƑȚ : ȸȤȚǍŲǛƸƲƯů
!țǍƪŽȚȔƾƓǓƲźǑƫƈžǃƄƶƓȚ
ǠŮǍŸ
(33ǀƇƱǧǕűȚȤ)ȤƾƸưŽȚǕƭŻ
(22ǀƇƱǧǕűȚȤ)ȢƾƯŮȖ
ǟƴŸȸǞƄƇƁȸnjŽȚȴǞƳƸƴƉŽȚȳNjƈƄƉůǽ !ȳƾƀ
!ȩƾƵŲȖ
ǎžǍŽȚǗǧȶ
(36ǀƇƱǧǕűȚȤ)ȤƾƃƄųȚȜȢƾƷŵ
ƿƸżǍƄŽȚ
17ǀƇƱǧǕűȚȤ
ǕžȟȤNjžǍƸŹ)ǀǧƾųȝƾƲƇƴž
(ǀƵƴƉƓȚȝƾƁǞƄƤȚ
#96441000ƿƸżǍƄŽȚȠƾƄƱž
.ǠűȤƾųȔƾƭưŮǚƫƱƶž(ǞƸſƾŮ)ȳƾƵƇƄŴȚȩǞŲ
*
ǗƶƫŽȚǛŻȤ) mm ȍȇǀŽƾŶȘǀƴǧȶ = .min Ȋȇ >
(ȐȎȍȏȍȇȇȇ#
16

17
Montage
1
10452180
2 3
4 5 SW 4 mm

18
Montage
Silicone
Silicone
1
2
2
2
3
3
5
4
2Kleber / Colle / Glue / Colla / Pegamento /
Lijm / Lim / Cola / Klej /Lepidlo / Lepidlo /
ࢉඡ / Клей / Ragasztó / Liima / Lim / Klijai /
Lijepak / Yapıştırıcı / Adeziv / Κόλλα / Lepilo /
Liim / Līme / Lepak / Klebemiddel / Лепило /
Ngjitësi / ΔϘλϻΓΩΎϣΓ
1Isolierung / Les bandes / d’isolation / Cardboard
strips / Strisce di cartone / Cortar las tiras de
cartón / isolatie / Isolering / Tiras de cartão /
Izolace / Izolácia / Њ໏Ҩ / Изоляция /
Szigetelés / Eristys / Isolering / Izoliacija /
Izolacija / İzolasyon / Izolaţie / Μόνωση /
Izolacija / Isolatsioon / Izolācija / Izolacija /
Isolasjon / Изолация / Izolimi / ϝΰϋ
6

19
Montage
3optional erhältliche Dichtmanschette / une lamelle
disponible en option / if necessary, please order
sealing foil separatly / disponibile in opzione
guarnizione a flangia / tira impermeabilizante
opcional / optioneel verkrijgbare dichtmanchet /
efter ønske fås en tætningsmanchet / se
necessário, por favor encomende a película
de vedação separadamente / Opcjonalnie
dostępna uszczelka mocująca / opčně dostupná
těsnicí manžeta / v prípade potreby objednať
tesniacu manžetu / ൨ྱုƱք׽צܑ૟ٽѲ /
манжета,предлагаемаядополнительно/opcionálisan
kapható tömítókarima / Lisävarusteena saatava
tiivisterengas / tätningsmanschett finns som tillval /
jei būtina, galima užsakyti sandariklius / Manžete
za brtvljenje - mogu se naručiti prema želji / İsteğe
bağlı temin edilebilen sızdırmazlık manşeti. /
manşetă de etanşare opţională / προαιρετικό
στεγανοποιητικό παρέμβυσμα / Tesnilna manšeta
je dobavljiva posebej. / Vajadusel tellige eraldi
tihend / Atsevišķi pasūtāma blīvējuma uzmava /
Zaptivne manžetne - mogu se naručiti prema
želji / opsjonal tilgjengelig tetningsmansjett /
уплътнителен маншет, който може да се получи
като опция / manshetë izoluese opcionale /
ϞϜθΑΏήδΘϠϟΔόϧΎϣΔϴϧΪόϣΔϘϴϗέΐϠσϰΟήϳˬήϣϷ΍ϡΰϟ΍Ϋ·
ϞμϔϨϣ
4Estrich / Cement floor / Cement floor / Impasto
adesivo / Enluciso / Afschilderlaag / Dekvloer /
Cementgulv / Pavimento / Dlažba / Dlažba / ଉ
ߥ/ Бесшовный пол / Esztrich / Seinäpinta /
Golvbeläggning / Grindys / Estrih / Şap /
Şapă / Τσιμεντοκονία / Estrih / Kivipõrand /
Klons / Estrih / Sementgulv / Циментов под /
Trapazani / ς΋ΎΤϟ΍ρϼϣ
5Fliesen / Carrelage / Tiles / Piastrelle /
Baldosas / Tegels / Flieser / Azulejos / Płytki /
Dlaždice / Dlaždice / Պሄ / Плитка /
Csempe / Laatta / Kakel / Plytelės / Pločice /
Fayans / Gresie / Πλακίδια / Ploščice / Plaat /
Flīzes / Pločice / Fliser / Плочки / Pllakat e
murit / ΕΎσϼΑ

20
Montage
Montreux
16549180
1
2 3
4 5
