Hanwha Techwin SBP-122HMW User manual

Product Overview
Package
Installation Precautions
Hanging Mount Adaptor
SBP-122HMW
HANGING MOUNT ADAPTOR SCREW 2EA
ENG SBP-122HMW is an adaptor used to install an LND-6070R or LNV-
6010R/6020R/6030R camera in a Wall Mount Adaptor (SBP-300WMW1) or
Ceiling Mount Adaptor (SBP-300CMW).
(For compatible models, please visit our website.)
SBP-122HMW est un adaptateur utilisé pour installer une caméra LND-
6070R ou LNV-6010R/6020R/6030R dans un adaptateur de xation mural
(SBP-300WMW1)ou aptateur de xation au plafond (SBP-300CMW) .
(Visitez notre site Internet, pour les modèles compatibles.)
SBP-122HMW ist ein Adapter zur Installation einer LND-6070R oder
LNV-6010R/6020R/6030R Kamera in einem Wandhalterungs-Adapter
(SBP-300WMW1) oder Deckenhalterungs-Adapter (SBP-300CMW).
(Besuchen Sie für kompatible Modelle, bitte unsere Website)
El SBP-122HMW es un adaptador que se usa para instalar un LND-6070R o
LNV-6010R/6020R/6030R cámara en un adaptador de montaje de pared
(SBP-300WMW1) o adaptador de montaje para techo (SBP-300CMW).
(Para modelos compatibles, por favor visite nuestro sitio web)
Il modello SBP-122HMW è un adattatore utilizzato per installare una
telecamera modello LND-6070R o LNV-6010R/6020R/6030R su un
Adattatore a Muro (SBP-300WMW1) o su un adattatore a sotto (modello
SBP-300CMW).
(Per i modelli compatibili, visitare il nostro sito web.)
SBP-122HMW - это переходник, используемый для крепления камеры
LND-6070R или LNV-6010R/6020R/6030R на кронштейне для установки
на стене (SBP-300WMW1) или потолке (SBP-300CMW).
(Совместимые режимы, см. на нашем сайте.)
SBP-122HMW to adapter wykorzystywany do instalowania kamery
LND-6070R lub LNV-6010R/6020R/6030R na mocowaniu naściennym
(SBP-300WMW1) lub mocowaniu sutowym (SBP-300CMW).
(Wizyta kompatybilnych modelach, proszę odwiedzić naszą stronę internetową)
SBP-122HMW, bir LND-6070R veya LNV-6010R/6020R/6030R kamerayı
Duvar Montaj Adaptörüne (SBP-300WMW1) veya Tavan Montaj daptörüne
(SBP-300CMW) monte etmek için kullanılan bir adaptördür.
(Uyumlu modeller için, lütfen web sitemizi ziyaret edin.)
SBP-122HMW je adaptér používaný pro instalaci LND-6070R nebo LNV-
6010R/6020R/6030R kamery do nástěnného adaptéru (SBP-300WMW1)
nebo stropního adaptéru (SBP-300CMW).
(Pokud chcete zjistit kompatibilní modely, navštivte naši webovou stránku.)
SBP-122HMWは、LND-6070R または LNV-6010R/6020R/6030Rカメラを
壁取り付けアダプタ（SBP-300WMW1）、天井取り付けアダプタ
（SBP-300CMW）に取り付けるために使用されているアダプタです。
(互換性のあるモデルについては、当社ウェブサイトをご確認ください。)
󾖻󸵳󹀢󽖒󵫞󱛖󲶽󸃓󾖻󾖴󳦕󾖴󾖻
󾖽󾖽󳴲󱪘󴉜󽘜󱘘󲝷󲞷󲶽󸃓󳻥󴌚󾖸󾖻󾖹󾖺󾖴󲡴󾐡
󴋃󲶽󸃓󳻥󴌚󾖸󾖻󾖹󹀢󱿶󱡋󵫞
󾖸󴈄󱯃󾇈󲸢󲖸󱿟󵵙󱣬󳚢󽘜󸛝󸚥󹠝󳦏󱝭󵵙󶶘󶓠󾖹
󾖻󻀃󾖴󾖻󾖴󻍿󻀃󾖴󾖻󾖽󾖽󾖴󼯣󻟃󻓫󻛫󾖴󾖴
󾖴󾖴󾖸󾖻󾖹󾖺󾖴󾖴󾖴󾖴󾖸󾖻󾖹
󼌿󾖴󻺓󼯇󾖴󼁋󾖴󻸛󼐘󽋇󻀃󾖴󾖴󼓴󻀷󻁓󾖼
󾖸󽎧󽏇󺥯󻀔󻠗󻃧󼒯󾖴󻁨󻸛󾖴󼑨󽄇󼓣󼜯󻛫󾖴󼦧󺩏󻦃󻓼󻀷󻁓󾖼󾖹
FRA
GER
SPA
ITA
RUS
POL
TUR
CZ
JAP
CHI
KOR
`Make sure that the installation place can endure at least 4 times of the total weight of the
Hanging Mount Adaptor, Camera, and Wall/Ceiling Mount Adaptor.
`The Hanging Mount Adaptor can be also connected to 1-1/2”PF screw-thread pipe as well as
to the Wall/Ceiling Mount Adaptor.
`Assurez-vous que l’emplacement de l’installation peut supporter au moins 4 fois le poids total
de l’adaptateur pour xation suspendue, de la caméra et de l’adaptateur de xation au
plafond/mur.
`L’adaptateur pour xation suspendue peut également être connecté à un tube leté au pas
de 1-1/2 pouce PF ainsi qu’à l’adaptateur de xation au plafond/mur.
`Stellen Sie sicher, dass der Montageort das 4-fache Gesamtgewicht des Hängeadapters, der
Kamera und des Wand-/Deckenadapters tragen kann.
`Der Hängeadapter kann auch in das Rohr mit 1-1/2” PF-Schraubgewinde eingedreht werden,
sowie am Wand-/Deckenadapter befestigt werden.
`Asegúrese de que el lugar de instalación puede soportar al menos 4 veces el peso total del
adaptador de montaje en suspensión, la cámara y el adaptador de montaje en pared/techo.
`El adaptador de montaje en suspensión también se puede conectar a un tubo con rosca para
tornillo PF de 1-1/2 pulg. así como para el adaptador de montaje en pared/techo.
`Assicurarsi che il punto prescelto per l’installazione possa sopportare un peso 4 volte
superiore a quello totale di adattatore per montaggio sospeso, videocamera e adattatore per
montaggio a parete/a sotto.
`L’adattatore per montaggio sospeso può anche essere collegato a un tubo lettato PF da
1-1/2” e all’adattatore per montaggio a parete/a sotto.
`Убедитесь, что место установки выдерживает вес примерно в 4 раза больший общего
веса навесного адаптера, камеры, а также адаптера для крепления к стене/потолку.
`Навесной адаптер присоединять и к трубке с резьбой 1-1/2” PF, и к адаптеру для
крепления к стене/потолку.
`Upewnij się, że miejsce instalacji może utrzymać ciężar czterokrotnie większy od łącznej wagi
Przystawki wiszącej, Kamery, Przystawki ściennej/sutowej.
`Przystawkę wiszącą można przymocować do rury o gwincie 1-1/2”PF oraz do przystawki
ściennej/sutowej.
`Montaj yerinin Askılı Montaj Adaptörünün, Kamera’nın ve Duvar/Tavan Montaj Adaptörünün
toplam ağırlığının en az 4 katına dayanıklı olduğundan emin olun.
`Askılı Montaj Adaptörü ayrıca 1-1/2 inçlik PF vida dişli boruya ve Duvar/Tavan Montaj
Adaptörüne de bağlanabilir.
`Ujistěte se, že místo, kam chcete zařízení instalovat, unese nejméně čtyřnásobek součtu
hmotností závěsného montážního adaptéru, kamery a adaptéru pro upevnění na stěnu.
`Závěsný montážní adaptér lze také připojit k 1-1/2” PF závitové trubici nebo k adaptéru pro
upevnění na stěnu nebo strop.
`設置場所が、ハンギング・マウント・アダプタ、カメラ、およびウォール・マウント/天井取付け
用アダプタの合計重量の最大4倍まで耐えられることを確認してください。
`天井取付け用アダプタは、1-1/2インチのPFネジとウォール・マウント/天井取付け用アダプ
タにも接続します。
`󸛝󶁢󱣣󲶾󸃔󱟺󶷉󷋼󲻒󱿔󱝥󳩍󱾭󳜈󳬒󳻦󴌚󳴲󱪙󴉝󲃅󲝷󲞸󲡵󷒥󴋄󳻦󴌚󳙋󹄟󹄡󵵙󱤵󵵙󱶣󳍿
`󱚓󱿔󱝥󲺽󳜈󳬒󳻦󴌚󸴗󳰚󱳭󷔪󲺥󷼁󶳜󶙸󲃅󲝷󲞸󲡵󷒥󴋄󳻦󴌚
󾖴`󻺓󼯇󼔔󻻻󺥯󾖴󾖴󾖴󾖺󾖴󾖺󾖴󾖽󾖴󾖴󼓇󾖴󼪌󼚀󻔸󼓇󾖴
󻦟󼓣󻸰󼒳󾖴󼬘󻫳󽓷󾖴󺨛󻊋󾖴󻾇󾖴󼓷󻀃󾖴󺩢󼌿󾖴󻺓󼯇󽋇󻺧󼐃󾖼
󾖴`󾖴󾖴󻀃󾖴󾖽󾖴󾖴󾖴󼏧󼌿󻄳󾖴󾖻󾖽󾖶󾖴󾖴󺸇󻸛󻸟󼓣󾖴
󺥯󺩤󻆋󾖴󾖶󽁻󼓣󽉳󾖸󾖹󾖶󼌿󾖴󼍟󺨟󽋇󼍛󾖴󻸛󼐘󾖴󺥯󻀔󽋘󻀷󻁓󾖼

Product Specications
PT01-005170C
2

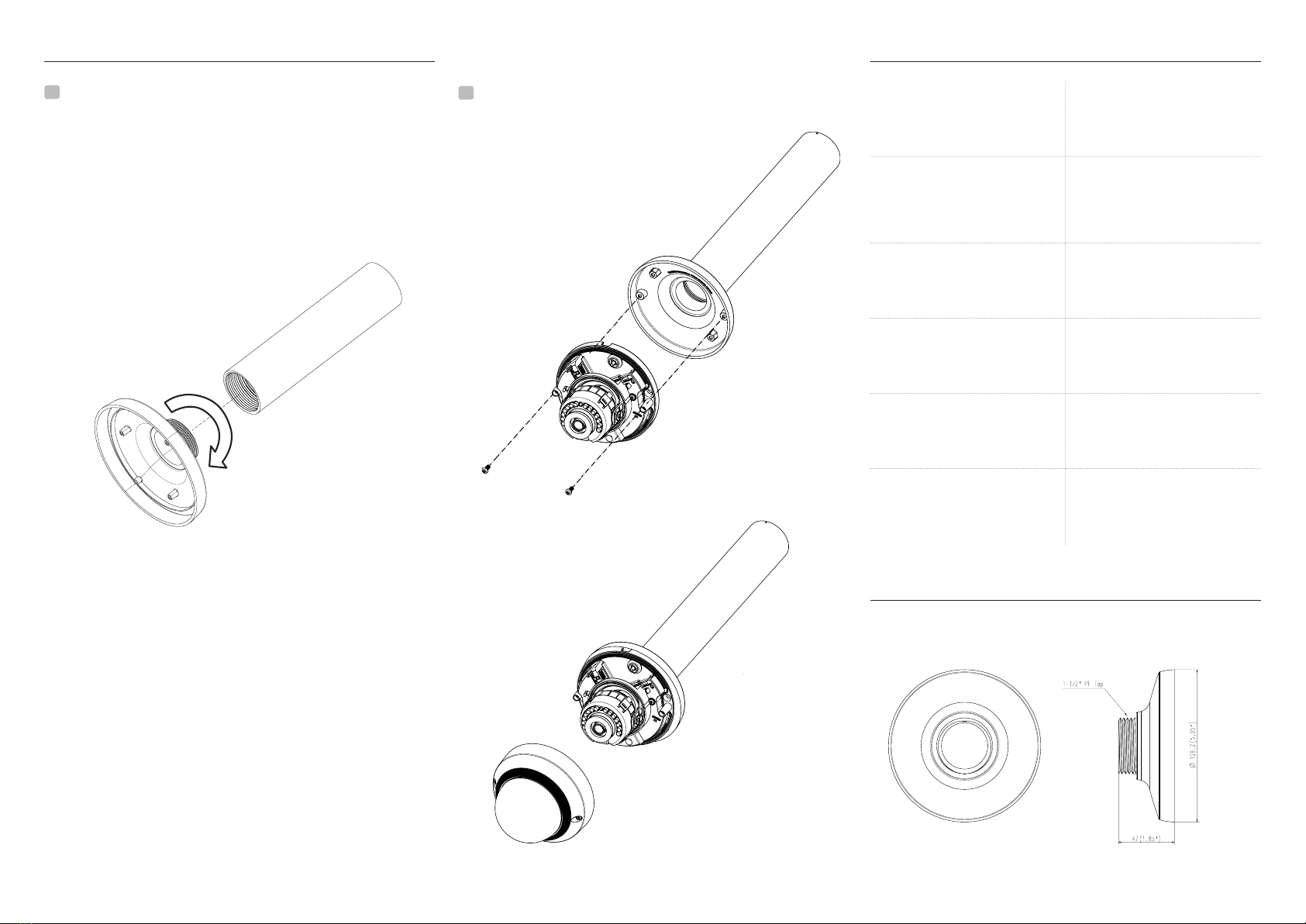

Install the camera on the Hanging Mount Adaptor.
`Make sure you insert the camera in the right direction.


Product Outline
mm(inch)
Installation
1
Insert the Hanging Mount Adaptor to 1-1/2”PF screw-thread (female) pipe or to
the Wall/Ceiling Mount Adaptor (SBP-300WMW1/300CMW) and turn it clockwise
to secure to the Pipe or Adaptor.
J
`Make sure you x the Pipe or Adaptor so that it reaches to the end of the 1-1/2”PF screw thread on
the Hanging Mount Adaptor. If not secured tightly, the Hanging Mount Adaptor may loosen from the
Pipe or Adaptor, causing physical damage or malfunction.
(Make sure you check the connection between two components before proceeding with the next step.)

• Weight : 159g
• Material : Aluminum
• Operation temp. : -50°C~60°C
• Operation hum. : 0~100%
• Ciężar : 159g
• Materiał : Aluminium
• Temperatura robocza : -50°C~60°C
• Wilgotność robocza : 0~100%
• Poids : 159g
• Matériau : Aluminium
• Température de fonctionnement :
-50°C~60°C
• Humidité de fonctionnement : 0~100%
• Ağırlık : 159g
• Malzeme : Alüminyum
• Çalışma sıcaklığı : -50°C~60°C
• Çalışma nem değeri : 0~100%
• Gewicht : 159g
• Material : Aluminium
• Betriebstemperatur : -50°C~60°C
• Betriebsluftfeuchte : 0~100%
• Hmotnost : 159g
• Materiál : Hliník
• Provozní teplota : -50°C~60°C
• Provozní vlhkost : 0~100%
• Peso : 159g
• Material : Aluminio
• Temp. funcionamiento : -50°C~60°C
• Hum. funcionamiento. : 0~100%
• 重量 : 159g
• 材質 : アルミニウム
• 動作温度 : -50°C~60°C
• 動作湿度 : 0~100%
• Peso : 159g
• Materiale : Alluminio
• Temperatura di esercizio : -50°C~60°C
• Umidità di esercizio : 0~100%
• 重量 : 159g
• 材料 : 铝
• 工作温度 : -50°C~60°C
• 工作湿度 : 0~100%
• Вес : 159g
• Материал : Алюминий
• Температура при работе : -50°C~60°C
• Влажность при работе : 0~100%
• 󻢣󺧻󾖴󾖾 159g
• 󼔛󼜷󾖴󾖾󾖴
• 󻸛󼐘󾖴󼎗󻄳󾖴󾖾󾖴󾖻󾗅
• 󻸛󼐘󾖴󼀤󻄳󾖴󾖾󾖴󾗅
