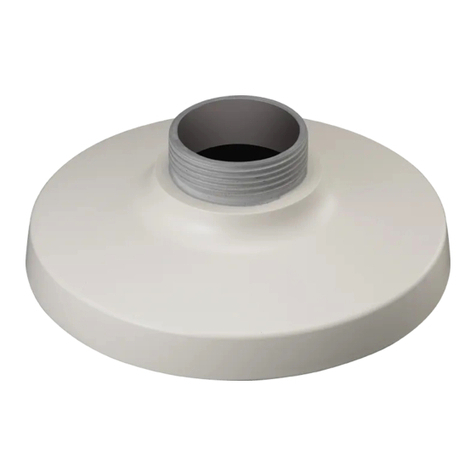

Hanwha Techwin SBP-301HM5 User manual

Hanging Mount Adaptor
SBP-301HM5
Installation Precautions
Make sure that the installation place can endure at least 4 times of the total weight of the
Hanging Mount Adaptor, Camera, and Wall/Ceiling/Parapet Mount Adaptor.
The Hanging Mount Adaptor can be also connected to 1-1/2” PF screw-thread pipe as
well as to the Wall/Ceiling/Parapet Mount Adaptor.
Assurez-vous que l’emplacement de l’installation peut supporter au moins 4 fois le poids
total de l’adaptateur pour fixation suspendue, de la caméra et de l’adaptateur de fixation
au parapet/plafond/mur.
L’adaptateur pour fixation suspendue peut également être connecté à un tube fileté au pas
de 1-1/2 pouce PF ainsi qu’à l’adaptateur de fixation au parapet/plafond/mur.
Stellen Sie sicher, dass der Montageort das 4-fache Gesamtgewicht des Hängeadapters,
der Kamera und des Wand-/Decken-/Brüstungsadapters tragen kann.
Der Hängeadapter kann auch in das Rohr mit 1-1/2” PF-Schraubgewinde eingedreht
werden, sowie am Wand-/Decken-/Brüstungsadapter befestigt werden.
Asegúrese de que el lugar de instalación puede soportar al menos 4 veces el peso total
del adaptador de montaje en suspensión, la cámara y el adaptador de montaje en pared/
techo/parapeto.
El adaptador de montaje en suspensión también se puede conectar a un tubo con rosca
para tornillo PF de 1-1/2 pulg. así como para el adaptador de montaje en pared/techo/
parapeto.
Assicurarsi che il punto prescelto per l’installazione possa sopportare un peso 4 volte
superiore a quello totale di adattatore per montaggio sospeso, videocamera e adattatore
per montaggio a parete/a soffitto/a parapetto.
L’adattatore per montaggio sospeso può anche essere collegato a un tubo filettato PF da
1-1/2” e all’adattatore per montaggio a parete/a soffitto/a parapetto.
Убедитесь, что место установки выдерживает вес примерно в 4 раза больший общего
веса навесного адаптера, камеры, а также адаптера для крепления к стене/потолку/
парапету.
Навесной адаптер присоединять и к трубке с резьбой 1-1/2” PF, и к адаптеру для
крепления к стене/потолку/парапету.
Upewnij się, że miejsce instalacji może utrzymać ciężar czterokrotnie większy od łącznej
wagi Przystawki wiszącej, Kamery, Przystawki ściennej/sufitowej/do montażu na gzymsie.
Przystawkę wiszącą można przymocować do rury o gwincie 1-1/2” PF oraz do przystawki
ściennej/sufitowej/do montażu na gzymsie.
Montaj yerinin Askılı Montaj Adaptörünün, Kamera’nın ve Duvar/Tavan/Parapet Montaj
Adaptörünün toplam ağırlığının en az 4 katına dayanıklı olduğundan emin olun.
Askılı Montaj Adaptörü ayrıca 1-1/2 inçlik PF vida dişli boruya ve Duvar/Tavan/Parapet
Montaj Adaptörüne de bağlanabilir.
Ujistěte se, že místo, kam chcete zařízení instalovat, unese nejméně čtyřnásobek součtu
hmotností závěsného montážního adaptéru, kamery a adaptéru pro upevnění na stěnu,
strop nebo parapet.
Závěsný montážní adaptér lze také připojit k 1-1/2” PF závitové trubici nebo k adaptéru
pro upevnění na stěnu, strop nebo parapet.
設置場所が、ハンギング・マ ウ ント・アダプタ、カメラ、およびウォール・マウント/天井取付け
用/手すり取付け用アダプタの合計重量の最大4倍まで耐えられることを確認してください。
天井取付け用アダプタは、1-1/2インチのPFネジとウォール・マウント/天井取付け用/手すり
取付け用アダプタにも接続します。
请确保安装位置至少可以承受悬挂支架、摄像机和墙壁/天花板/胸墙支架总重量的 4 倍
的力度。
也可以将悬挂支架连接到 1-1/2 英寸 PF 螺纹管和墙壁/天花板/胸墙支架。
컲󼯇핳콚많)BOHJOH.PVOU"EBQUPS$BNFSB8BMM$FJMJOH1BSBQFU.PVOU"EBQUPS픦
󼪌훟얗픦짾핂캏픒󼬘쭒멺싪쿦핖쁢뫁펞컲󼯇켆푢
)BOHJOH.PVOU"EBQUPS쁢8BMM$FJMJOH1BSBQFU.PVOU"EBQUPS푆펞솒1'
빦칺칾핂많뫃쇪핂1JQF펞펾멾펺칺푷많쁳삖삲
HANGING MOUNT ADAPTOR SCREW 5EA
ENG
Product Overview
This product is used to install the Anti Vandal Camera or Plastic Camera into
the Wall Mount Adaptor (SBP-300WM or SBP-300WM1), Ceiling Mount
Adaptor (SBP-300CM) or Parapet Mount Adaptor (SBP-300LM).
Dieses Produkt dient zur Befestigung von vandalismusgeschützten oder Kunststoffkameras
an der Wendbefestigungskonsole (SBP-300WM oder SBP-300WM1), Deckenbefestigungs
konsole (SBP-197CM) oder der Brüstungsmontagekonsole (SBP-300LM).
Este producto se utiliza para instalar la Cámara antivandálica o la cámara de
plástico en el adaptador de montaje en pared (SBP-300WM o SBP-300WM1),
adaptador de montaje en techo (SBP-300CM) o adaptador de montaje en
parapeto (SBP-300LM).
Bu ürün Darbelere Dayanıklı Kamera veya Plastik Kameranın Duvara Montaj
Adaptörüne (SBP-300WM veya SBP-300WM1), Tavana Montaj Adaptörüne (SBP-
300CM) veya Parmaklık Montajı Adaptörüne (SBP-300LM) kurulmasında kullanılır.
Tento výrobek slouží k instalaci kamery Anti Vandal Camera nebo Plastic
Camera do adaptéru držáku na stenu (SBP-300WM nebo SBP-300WM1),
adaptéru stropního držáku (SBP-300CM) nebo adaptéru držáku na parapet
(SBP-300LM).
この製品を使用して、アンチ・バンダル・カメラまたはプラスティック・カ
メラをウォール・マウント・アダプタ（SBP-300WMまたはSBP-300WM1）、
天井取付け用アダプタ（SBP-300CM）、または手すり取付け用アダプタ
（SBP-300LM）に取り付けます。
〉␤㊹㱫㲂⯿➠⌕㔟㦡⫒⫊㚔⼛㔟㦡⫒≠㽐☡㍽⍆㺉⭲6%3:0⫊
6%3:0ᮢ㝢⪀⊓㺉⭲6%3&0⫊㩆㍽㺉⭲6%3/0㺲ᮣ
쫆헪픎샇칺"OUJ7BOEBM$BNFSB1MBTUJD$BNFSB읊8BMM.PVOU"EBQUPS
4#18.픎4#18.$FJMJOH.PVOU"EBQUPS4#1$.
1BSBQFU.PVOU"EBQUPS4#1-.펞컲󼯇킪칺푷쁢"EBQUPS핓삖삲
FRA
GER
SPA
ITA
RUS
POL
TUR
CZ
JAP
CHI
KOR

• Weight : 197g
• Material : Aluminum
• Operation temp. : -50°C~60°C
• Operation hum. : 0~100%
• Ciężar : 197g
• Materiał : Aluminium
• Temperatura robocza : -50°C~60°C
• Wilgotność robocza : 0~100%
• Poids : 197g
• Matériau : Aluminium
• Température de fonctionnement :
-50°C~60°C
• Humidité de fonctionnement : 0~100%
• Ağırlık : 197g
• Malzeme : Alüminyum
• Çalışma sıcaklığı : -50°C~60°C
• Çalışma nem değeri : 0~100%
• Gewicht : 197g
• Material : Aluminium
• Betriebstemperatur : -50°C~60°C
• Betriebsluftfeuchte : 0~100%
• Hmotnost : 197g
• Materiál : Hliník
• Provozní teplota : -50°C~60°C
• Provozní vlhkost : 0~100%
• Peso : 197g
• Material : Aluminio
• Temp. funcionamiento : -50°C~60°C
• Hum. funcionamiento. : 0~100%
• 重量 : 197g
• 材質 : アルミニウム
• 動作温度 : -50°C~60°C
• 動作湿度 : 0~100%
• Peso : 197g
• Materiale : Alluminio
• Temperatura di esercizio : -50°C~60°C
• Umidità di esercizio : 0~100%
• 㺺⼋ : 197g
• ⏮⼛ : ⿋
• ⤀㾗㢴⛪ : -50°C~60°C
• ⤀㾗㖤⛪ : 0~100%
• Вес : 197g
• Материал : Алюминий
• Температура при работе :
-50°C~60°C
• Влажность при работе : 0~100%
• 197g
•
•
•
Product Outline
PT01-005365A
Installation
1
Insert the Hanging Mount Adaptor to 1-1/2" PF screw-thread (female) pipe
or to the Wall/Ceiling/Parapet Mount Adaptor (SBP-300WM or
300WM1/300CM/300LM) and turn it clockwise to secure to the Pipe or
Adaptor.
J Make sure you fix the Pipe or Adaptor so that it reaches to the end of the
1-1/2” PF screw thread on the Hanging Mount Adaptor. If not secured tightly,
the Hanging Mount Adaptor may loosen from the Pipe or Adaptor, causing
physical damage or malfunction.
(Make sure you check the connection between two components before
proceeding with the next step.)
Product Specifications
2
Install the Hanging Mount Adaptor onto the camera.
Make sure you insert the Adaptor in the right direction.





<Vandal Dome Camera>
<Plastic Dome Camera>
