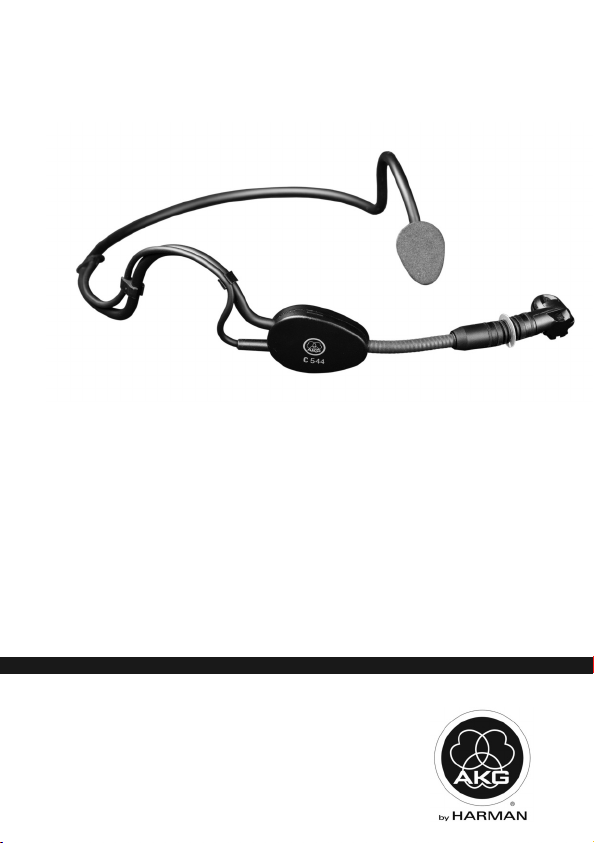

Harman AKG C544 User manual

C544
BEDIENUNGSANLEI UNG ..........S. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INS RUC IONS ...............p. 12
lease read the manual before using the equipment!
MODE D’EMPLOI .....................p. 22
Veuillez lire cette notice avant d’utiliser le système!
IS RUZIONI PER L’USO .............p. 32
rima di utilizzare l’apparecchio, leggere il manuale!
MODO DE EMPLEO ...................p. 42
¡Sirvase leer el manual antes de utilizar el equipo!
INS RUÇÕES DE USO ...............p. 52
Favor leia este manual antes de usar o equipamento!
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 1

Seite
1 Sicherheit und Umwelt ....................................3
Sicherheit...............................................3
Umwelt ................................................3
2 Beschreibung ...........................................4
Einleitung...............................................4
Lieferumfang............................................4
OptionalesZubehör........................................4
Mikrofon ...............................................4
Abtropfring..............................................4
3 Anschluss..............................................5
Einleitung...............................................5
Mikrofonanschließen......................................5
4 Anwendung ............................................6
Mikrofonaufsetzen........................................6
Windschutz .............................................7
Abtropfringaustauschen....................................7
5 Reinigung ..............................................8
Mikrofongehäuse.........................................8
Windschutz .............................................8
6 Fehlerbehebung.........................................9
7 echnische Daten .......................................10
Inhaltsverzeichnis
2C 544
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 2

1 Sicherheit und Umwelt
C 544 3
Sicherheit
Umwelt
• Überprüfen Sie bitte, ob das Gerät, an welches Sie
das Mikrofon anschließen möchten, den gültigen Si-
cherheitsbestimmungen entspricht und mit einer Si-
cherheitserdung versehen ist.
1. Wenn Sie das Gerät verschrotten, trennen Sie Gehäuse,
Elektronik und Kabel und entsorgen Sie alle Komponenten
gemäß den dafür geltenden Entsorgungsvorschriften.
2. Die Verpackung ist wiederverwertbar. Entsorgen Sie die
Verpackung in einem dafür vorgesehenen Sammelsystem.
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 3

2 Beschreibung
4C 544
Einleitung
Lieferumfang
Optionales Zubehör
Mikrofon
Abtropfring
Vielen Dank, dass Sie sich für ein Produkt aus dem Hause AKG
entschieden haben. Bitte lesen Sie die Bedienungsanleitung,
insbesondere das Kapitel 1 Sicherheit und Umwelt, auf-
merksam durch, bevor Sie das Gerät benützen, und be-
wahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie
jederzeit nachschlagen können. Wir wünschen Ihnen viel Spaß
und Erfolg!
•Mikrofon C 544
• Schaumstoff-Windschutz W 444
• 4 Abtropfringe
• Optionales Zubehör finden Sie im aktuellen AKG-Katalog/ ol-
der oder auf www.akg.com. Ihr Händler berät Sie gerne.
Das C 544 ist ein Miniatur-Kondensatormikrofon, das mit einem
Nackenbügel am Kopf getragen wird. Das Mikrofon hat eine nie-
renförmige Richtcharakteristik und nimmt daher Schall von
vorne (vom Mund) bevorzugt auf.
Das Mikrofongehäuse mit dem Kondensatorwandler ist über
eine elastische Lagerung mit dem Mikrofonarm verbunden, um
Kabelgeräusche und Körperschall zu unterdrücken. Der Mikro-
fonarm positioniert das Mikrofon seitlich vor dem Mund. Da-
durch werden Popgeräusche weitgehend vermieden und das
Mikrofon vor Verunreinigung geschützt. Der mitgelieferte Wind-
schutz unterdrückt zusätzlich Wind- und Popgeräusche.
Ein spezieller Abtropfring an der Mikrofonkapsel erschwert das
Eindringen von Schweiß und Schminke in den Kapselbereich.
Dies verhindert, dass die Einsprechschlitze des Mikrofons durch
Schweiß oder Schminke verstopft werden, was zu dumpfem
Klang und geringerer Empfindlichkeit des Mikrofons führen
würde.
Entfernen Sie daher den Abtropfring niemals vom Mikrofon!
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 4

3 Anschluss
C 544 5
Einleitung
Mikrofon
anschließen
Kabel abziehen:
Das C 544 ist ein Kondensatormikrofon und benötigt daher eine
Stromversorgung.
• Wenn Sie andere als die von AKG empfohlenen Spei-
segeräte verwenden, kann das Mikrofon beschädigt
werden und erlischt die Garantie.
1. Stecken Sie den Mini-XLR-Stecker am Mikrofonkabel bis
zum Anschlag in eine der beiden Mini-XLR-Buchsen am
B 29 L, die Mini-XLR-Kupplung am Anschlusskabel des
MPA V L bzw. die Eingangsbuchse des Taschensenders an.
Der Stecker verriegelt sich automatisch.
• Zum Abziehen des Kabels drücken Sie auf den Entriege-
lungsknopf am Mini XLR-Stecker und ziehen Sie den Ste-
cker aus der Buchse heraus.
• Um das Kabel nicht zu beschädigen, ziehen Sie nie-
mals am Kabel selbst!
2. B 29 L: Verbinden Sie das B 29 L mit dem gewünschten
Eingang.
MPA V L: Stecken Sie den MPA V L an einen symmetri-
schen XLR-Mikrofoneingang mit Phantomspeisung an und
schalten Sie die Phantomspeisung ein.
WWIICCHHIIGG
WWIICCHHIIGG
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 5

4 Anwendung
6C 544
Mikrofon aufsetzen
Abb. 1: Mikrofon
aufsetzen
Abb. 2: Mikrofon
positionieren
Siehe Abb. 2.
1. Setzen Sie das Mikrofon wie in Abb. 1 gezeigt auf.
2. Biegen Sie den Schwanenhals so, dass das Mikrofon seit-
lich vor dem Mundwinkel sitzt.
3. Suchen Sie beim Soundcheck die ideale Position.
• Wenn das Mikrofon ”poppt” (”p” und ”t” werden unnatürlich
laut übertragen), platzieren Sie die Mikrofonkapsel etwas
weiter vom Mund weg (nach hinten oder nach unten).
• Klingt das Mikrofon ”dünn”, ohne Druck, positionieren Sie
die Kapsel näher am Mund.

Hinweis
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 6

4 Anwendung
C 544 7
Windschutz
Abtropfring
austauschen

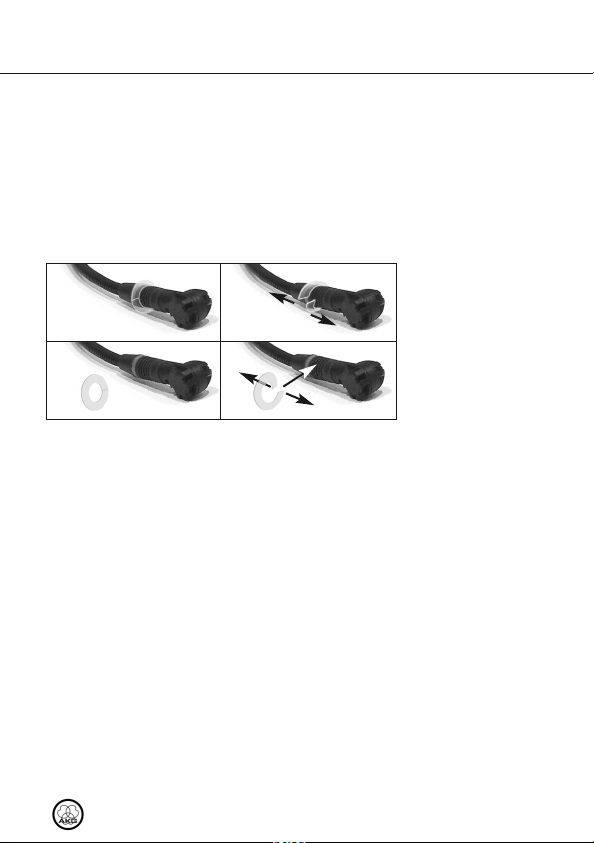

Abb. 3: Abtropfring
austauschen
Siehe Abb. 3.
alls (z.B. im reien) starke Windgeräusche oder Popgeräusche
auftreten, befestigen Sie den mitgelieferten Schaumstoff-Wind-
schutz am Mikrofon.
1. Stecken Sie den Windschutz auf die Mikrofonkapsel auf.
2. Ziehen Sie den Windschutz auch über das äußere Ende der
Mikrofonkapsel.
• Sollte der Abtropfring beschädigt werden, können Sie ihn
wie oben gezeigt gegen einen der mitgelieferten Abtropf-
ringe austauschen.
12
34
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 7

5 Reinigung
8C 544
Mikrofongehäuse
Windschutz
• Reinigen Sie das Gehäuse des Mikrofons mit einem mit
Wasser befeuchteten Tuch.
• Den Schaumstoff-Windschutz reinigen Sie am besten mit
einer milden Waschmittellösung. Der Windschutz ist sofort
nach dem Trocknen wieder einsatzbereit.
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 8

6 Fehlerbehebung
C 544 9
Fehler Mögliche Ursache Abhilfe
Kein Ton: 1. Mischpult und/oder Ver-
stärker ausgeschaltet.
2. Kanal- ader oder Sum-
menpegelregler am
Mischpult oder Laut-
stärkeregler des Ver-
stärkers steht auf Null.
3. Mikrofon nicht an
Mischpult oder
Verstärker angeschlos-
sen.
4. Kabelstecker nicht rich-
tig angesteckt.
5. Kabel defekt.
6. Keine Speise spannung.
1. Mischpult und/oder Ver-
stärker ein schalten.
2. Kanal- ader oder Sum-
menpegelregler am
Mischpult oder Laut-
stärkeregler des Ver-
stärkers auf gewünsch-
ten Pegel ein stellen.
3. Mikrofon an Mischpult
oder Verstärker an -
schließen.
4. Kabelstecker nochmals
anstecken.
5. Kabel überprüfen und
falls nötig er setzen.
6. Phantomspeisung ein-
schalten.
Phantomspeisegerät:
ans Netz anschließen
bzw. Batterie(n) einle-
gen.
Kabel überprüfen und
falls nötig er setzen.
Verzerrungen: 1. Gain-Regler am Misch-
pult zu weit aufgedreht.
2. Mischpulteingang zu
empfindlich.
1. Gain-Regler zurück -
drehen.
2. 10-dB-Vorabschwä-
chung zwischen Mikro-
fonkabel und Eingang
stecken.
Siehe auch Bedienungsanleitung des Senders und Empfängers!
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 9

Arbeitsweise: Kondensatormikrofon mit Permanentladung
Richtcharakteristik: Niere
Übertragungsbereich: 20-20.000 Hz
Empfindlichkeit bei 1000 Hz: 40 mV/Pa (-28 dBV bez. auf 1 V/Pa)
Elektrische Impedanz bei 1000 Hz: 200 Ohm, elektronisch symmetriert
Empfohlene Lastmpedanz: >2000 Ohm
Grenzschalldruckpegel für 1% / 3% Klirrfaktor: 126 / 130 dB SPL
Äquivalentschalldruckpegel nach IEC 60268-4: 22 dB-A
Speisespannung: 9 V Batteriespeisung über B 29 L
oder Taschensender, oder 9 - 52 V
Universalphantomspeisung über Adapter
MPA V L
Stromaufnahme: ca. 2 mA
Zulässige klimatische Temperatur: -20°C ... +60°C
Verhältnisse: Rel. Luftfeuchte bei +20°C: 99%
Gehäusematerial: Bügel: Metall
Mikrofongehäuse: Noryl
Oberfläche: mattschwarz
Abmessungen: 130 mm ø
Kabellänge: 1,5 m
Nettogewicht: 30 g ohne Stecker
Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie kön-
nen die Konformitätserklärung auf http://www.akg.com oder per E-Mail an [e-mail]
anfordern.
7 Technische Daten
10 C 544
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 10

Frequenzkurve Polardiagramm
7 Technische Daten
C 544 11
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 11

Page
1 Safety and Environment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Environment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
2 Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Packing List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Optional Accessories. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
The Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Moisture Shield. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
3 Interfacing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Connecting the Microphone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
4 Operating Notes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Putting the Microphone On . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Using the Windscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Replacing the Moisture Shield . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
5 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Microphone Body . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Windscreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6 roubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7 Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Table of Contents
12 C 544
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 12

1 Safety and Environment
C 544 13
Safety
Environment
• Please make sure that the piece of equipment your
microphone will be connected to fulfills the safety
regulations in force in your country and is fitted with
a ground lead.
1. When scrapping the equipment, separate the case, circuit
boards, and cables, and dispose of all components in ac-
cordance with local waste disposal rules.
2. The packaging of the equipment is recyclable. To dispose
of the packaging, make sure to use a collection/recycling
system provided for that purpose and observe local legis-
lation relating to waste disposal and recycling.
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 13

2 Description
14 C 544
Introduction
Packing List
Optional
Accessories
he Microphone
Moisture Shield
Thank you for purchasing an AKG product. This Manual con-
tains important instructions for setting up and operating your
equipment. Please take a few minutes to read the instructions
below carefully before operating the equipment. Please
keep the Manual for future reference.
•C 544 microphone
• W 444 foam windscreen
• 4 moisture shields
• or optional accessories, refer to the current AKG catalog or
folder, or visit www.akg.com. Your dealer will be glad to help.
The C 544 is a head-worn miniature condenser microphone
with a convenient behind-the-neck headband. The microphone
has a cardioid polar pattern and therefore “prefers” sounds ar-
riving from in front of it (from the user’s mouth).
The microphone body containing the condenser transducer is
shock mounted on the microphone arm in order to suppress
cable and mechanical noise. The microphone arm will place the
microphone in front of the corner of your mouth to minimize pop
noise and protect the microphone from contamination. The sup-
plied windscreen makes the microphone even less susceptible
to wind and pop noise.
A special moisture shield on the microphone capsule makes it
difficult for moisture and makeup to penetrate into the micro-
phone. This barrier prevents the microphone sound entries from
being clogged by perspiration or makeup which would make
the sound dull and reduce the sensitivity of the microphone.
Therefore, never remove the moisture shield from the micro-
phone!
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 14

3 Interfacing
C 544 15
Introduction
Connecting
the Microphone
Disconnecting
the cable:
The C 544 is a condenser microphone and therefore needs a
power supply.
• Using any power supply other than those recom-
mended by AKG may damage your microphone and
will void the warranty.
1. Plug the mini XLR connector on the microphone cable all the
way into one of the two mini XLR sockets on the B 29 L,
the mini XLR socket on the connecting cable of the MPA V L,
or the input jack on your bodypack transmitter.
The connector will lock automatically.
• To disconnect the cable, press the unlocking button on the
mini XLR connector (1) and pull the connector (1) out of the
socket.
• o avoid damaging the cable, never pull at the cable
itself!
2. B 29 L: Connect the B 29 L to the desired input.
MPA V L: Connect the MPA V L to a balanced XLR micro-
phone input with phantom power and switch the phantom
power on.
IIMMPPOORRAANN
IIMMPPOORRAANN
C 544_F031107_E1 31.03.2011 11:53 Uhr Seite 15

4 Operating Notes
16 C 544
Putting the
Microphone On
ig. 1: Putting
the mic on.
ig. 2: Positioning
the mic.
Refer to fig. 2.
1. Put the microphone on as shown in fig. 1 above.
2. Bend the gooseneck so that the microphone will sit to one
side in front of the corner of your mouth.
3. ind the optimum position during the soundcheck.
• Should you hear excessive pop noise (”p” and ”t” sounds
are overemphasized unnaturally), move the microphone
capsule further away from your mouth (up or back).
• If the microphone sounds ”thin” or flat, move the micro-
phone capsule closer to your mouth (refer to fig. 3).

Note
C 544_F031107_E1 31.03.2011 11:54 Uhr Seite 16

4 Operating Notes
C 544 17
Using
the Windscreen
Replacing the
Moisture Shield
ig. 3: Replacing the
moisture shield.
Refer to fig. 3.
If (for instance, in outdoor use) excessive wind or pop noise be-
comes audible, attach the supplied windscreen to the micro-
phone.
1. Slide the windscreen onto the microphone capsule.
2. Pull the windscreen over the outer edge of the micro phone
capsule.
• If the moisture shield gets damaged, replace it with one of
the supplied extra moisture shields as shown above.
12
34
C 544_F031107_E1 31.03.2011 11:54 Uhr Seite 17

5 Cleaning
18 C 544
Microphone Body
Windscreen
• To clean the microphone surface, use a soft cloth moistened
with water.
• Clean the foam windscreen in mild soap suds. You can use
the windscreen again as soon as it has dried.
C 544_F031107_E1 31.03.2011 11:54 Uhr Seite 18

6 Troubleshooting
C 544 19
Problem Mögliche Ursache Abhilfe
No sound: 1. Power to mixer and/or
amplifier is off.
2. Channel or master fader
on mixer, or volume
control on amplifier is at
zero.
3. Microphone is not con-
nected to mix er or
amplifier.
4. Cable connectors are
seated loosely.
5. Cable is defective.
6. No supply voltage.
1. Switch power to mixer
or amplifier on.
2. Set channel or master
fader on mixer or vol-
ume control on ampli-
fier to desired lev el.
3. Connect microphone to
mixer or amplifier.
4. Check cable connectors
for secure seat.
5. Check cable and
replace if damaged.
6. Switch phantom power
on.
Phantom power supply:
connect to power outlet
or insert battery
(batteries).
Check cable and
replace if necessary.
Distortion: 1. Gain control on the
mixer set too high.
2. Mixer input sensitivity
too high.
1. Turn gain control down
CCW.
2. Connect a 10-dB preat-
tenuation pad between
microphone cable and
input.
Also read the transmitter and receiver manuals!
C 544_F031107_E1 31.03.2011 11:54 Uhr Seite 19

Type: Pre-polarized condenser microphone
Polar pattern: Cardioid
requency range: 20 Hz to 20,000 Hz
Sensitivity at 1000 Hz: 40 mV/Pa (-28 dBV re 1 V/Pa)
Electrical Impedance at 1000 Hz: 200 Ω electronically balanced
Recommended load impedance: >2000 Ω
Max. SPL for 1% / 3% THD: 126 dB / 130 dB
Equivalent noise level to IEC 60268-4: 22 dB-A
Supply voltage: 9 V battery supply through B 29 L or body-
pack transmitter, or 9 to 52 V universal
phantom power through MPA V L adapter
Current consumption: Approx. 2 mA
Environment: Temperature: -20°C to +60°C
R.H. at +20°C: 99%
Case materials: Headband: metal
Microphone body: Noryl
inish: Matte black
Size: 130 mm (5.2 in.) in dia.
Cable length: 1.5 m (5 ft.)
Net weight: 30 g (1.1 oz.) exc. of connector
This product conforms to the standards listed in the Declaration of Conformity.
To order a free copy of the Declaration of Conformity, visit http://www.akg.com or contact
[email protected].
7 Specifications
20 C 544
C 544_F031107_E1 31.03.2011 11:54 Uhr Seite 20
