Hathaway AUGUSTA User manual

AUGUSTA 8' POOL TABLE
ASSEMBLY INSTRUCTIONS
NG2527
Please Do Not Hesitate to
Contact Our Consumer Hotline
at 800-759-0977
with Any Questions That May
Arise During Assembly or
Use of This Product!
Ver. 0616

THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
2
CARE AND USE
1. This product is intended for INDOOR use only.
2. Do NOT drag the table when moving it, as this will damage the legs.
ASSEMBLY TIPS
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts
in place before final tightening with screwdriver or wrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETYINSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAY CONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.

3

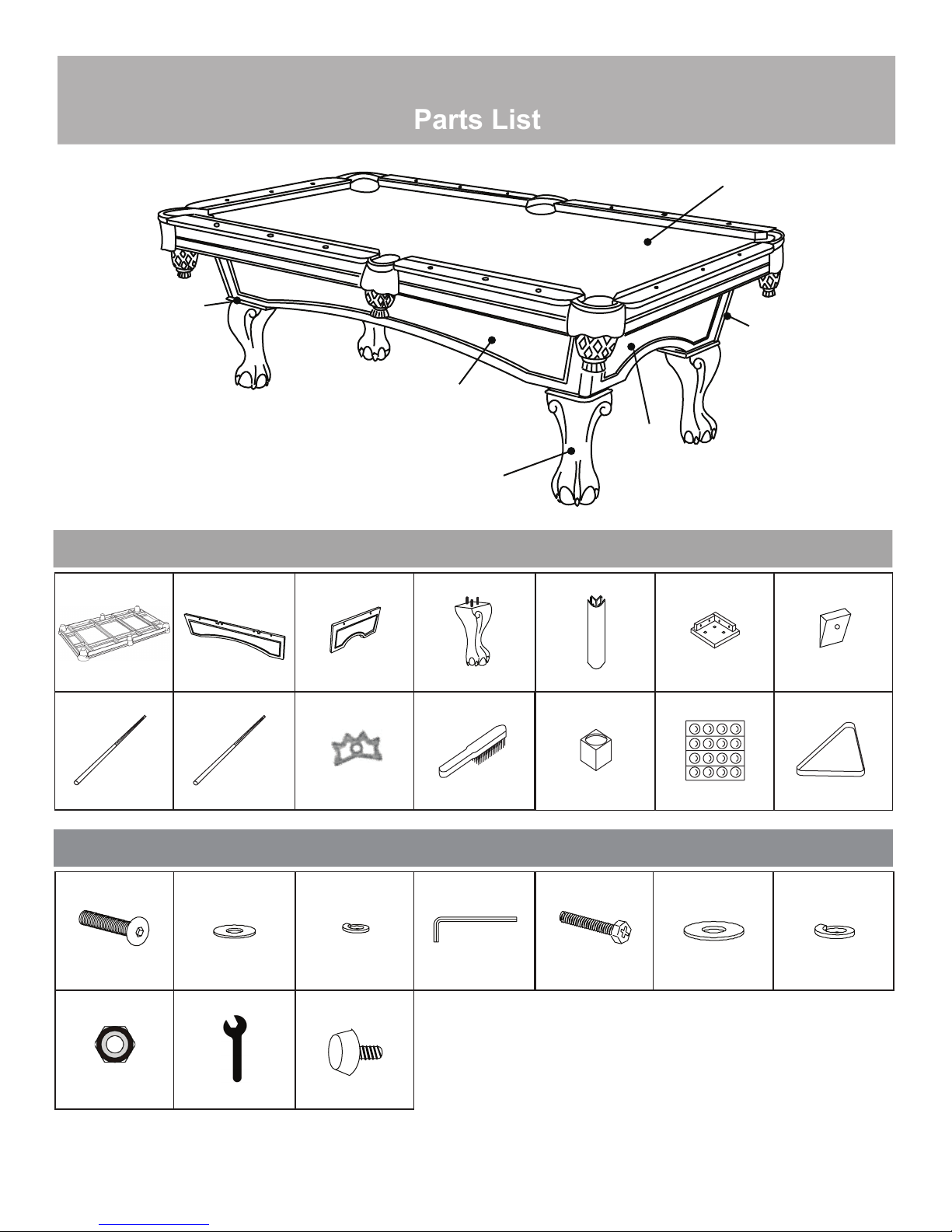

Parts List
6/16
AUGUSTA 8' POOL TABLE - NG2527
Illustrations Not to Scale
P6
P2
P4
P3
P5
P1
PARTS
P1 NGP2185 P2 NGP2186 P3 NGP2187 P4 NGP2188 P5 NGP2189 P6 NGP2190
TABLE CABINET SIDE APRON LEG
P7 NGP2191
A1 NGP2192 A2 NGP2193 A3 NGP2194
HARDWARE PACK - NGP2200*
H1*
END APRON
A4 NGP2195 A5 NGP2196 A6 NGP2197 A7 NGP2198
H2* H3* H4* H5* H6* H7*
H8* H9* H10
CORNER POST
TRIANGLE
WOOD BLOCK
LEG SUPPORT
BRACE
CUE STICK BRIDGE STICK RAIL BRUSH
BRIDGE HEAD CUE CHALK TRIANGLEBILLIARD BALL SET
NGP2199
Pre-installed X4
1/4” ALLEN HEAD
BOLT 1/4” FLAT WASHER ALLEN WRENCH
1/4” SPRING
WASHER
5/16” PHILLIPS
HEAD BOLT
5/16” SPRING
WASHER
5/16” FLAT WASHER
5/16” NUT WRENCH LEG LEVELER
X1 X2 X2 X4 X4 X4 X12
X1X24
X2 X1 X1 X1 X2 X1 X1
X16 X16 X16 X1 X12 X36 X24
For replacement parts please call 800-759-0977.

4
THANK YOU!ASSEMBLY INSTRUCTIONS

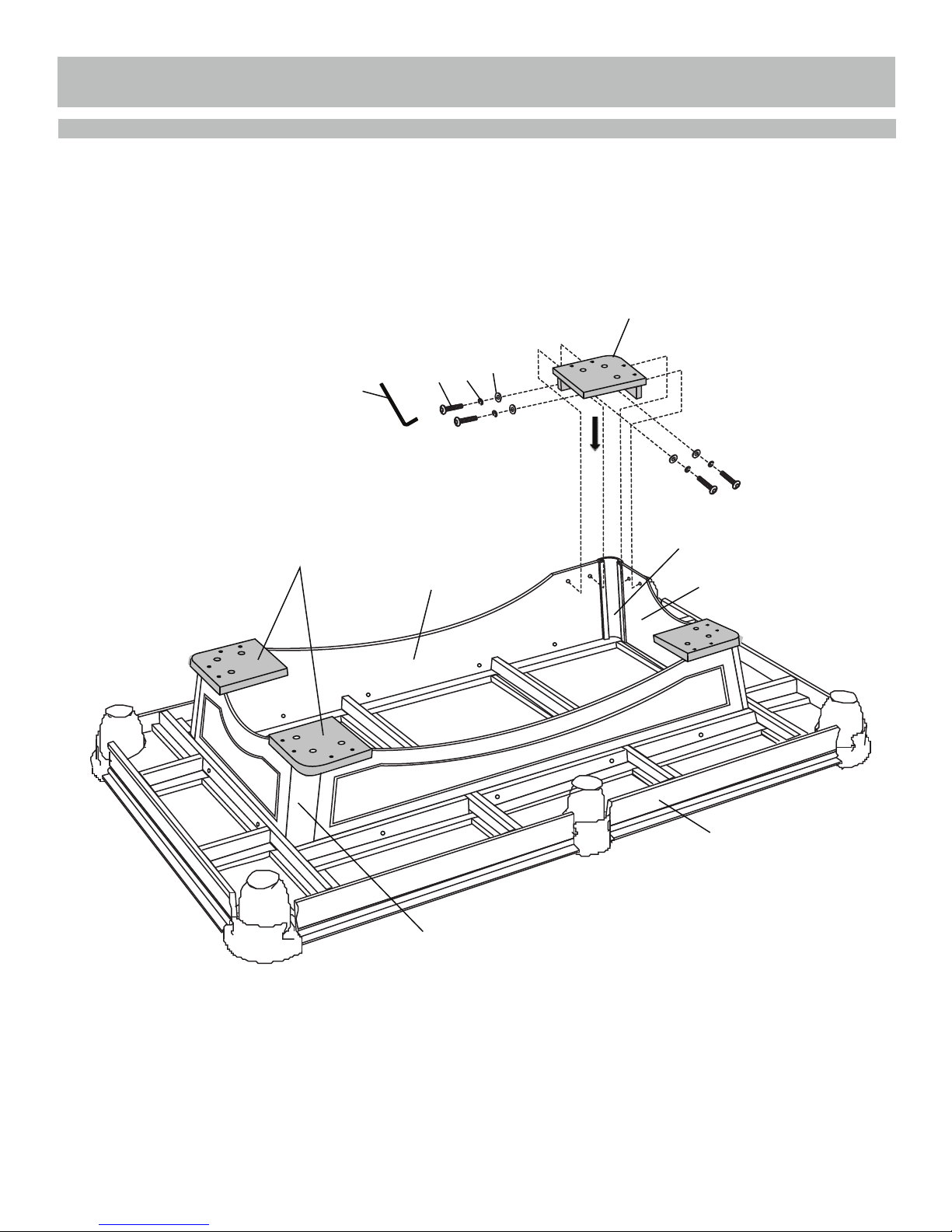

STEP 1

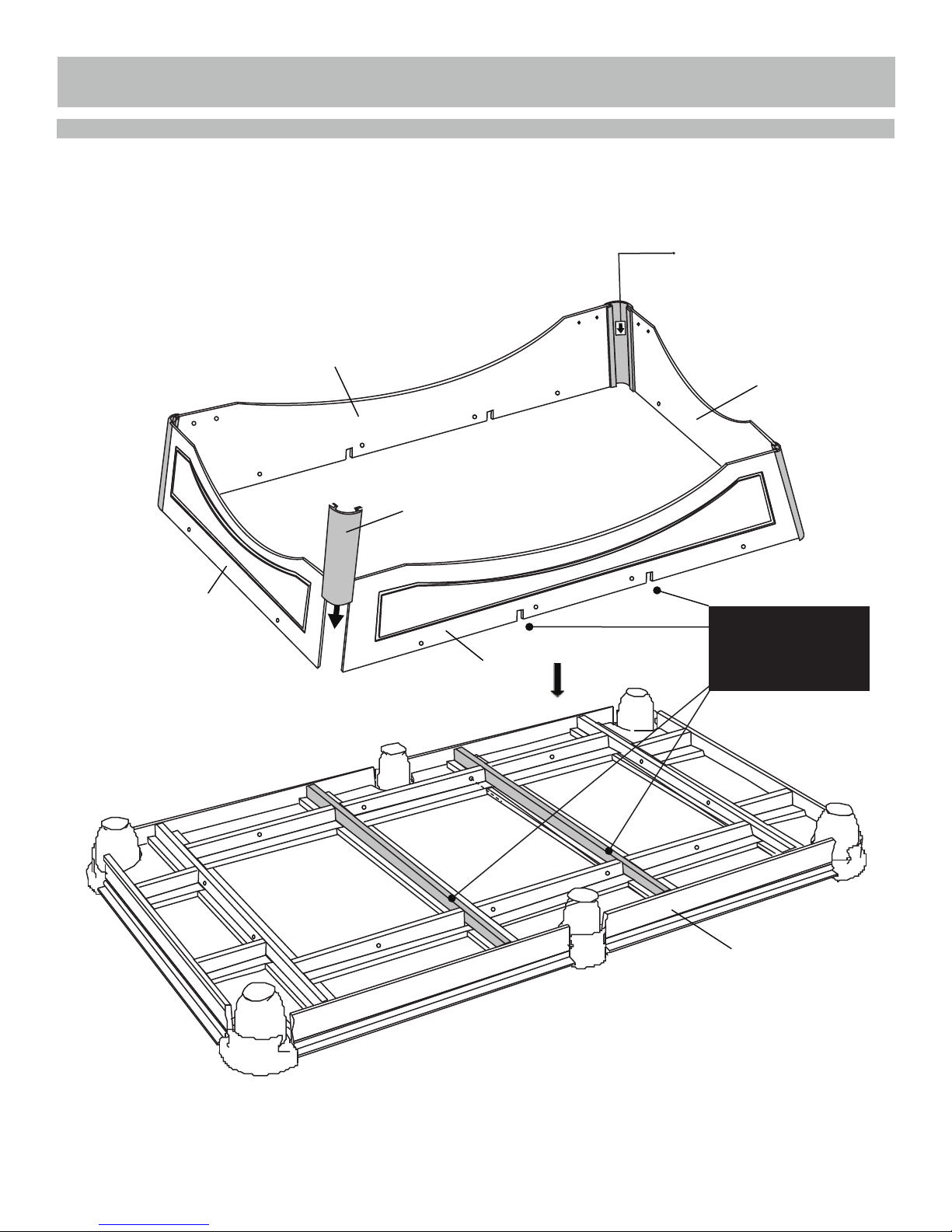

IMPORTANT NOTE:
Install P2 Side Aprons
with grooves fit to the P1
Pool Table playfield support
braces as shown.
NOTE: Slide P5 Corner
Posts with arrow
pointing down.
P2
P1
P3
P2
P5
P3

STEP 2
5
THANK YOU!ASSEMBLY INSTRUCTIONS (CONT.)

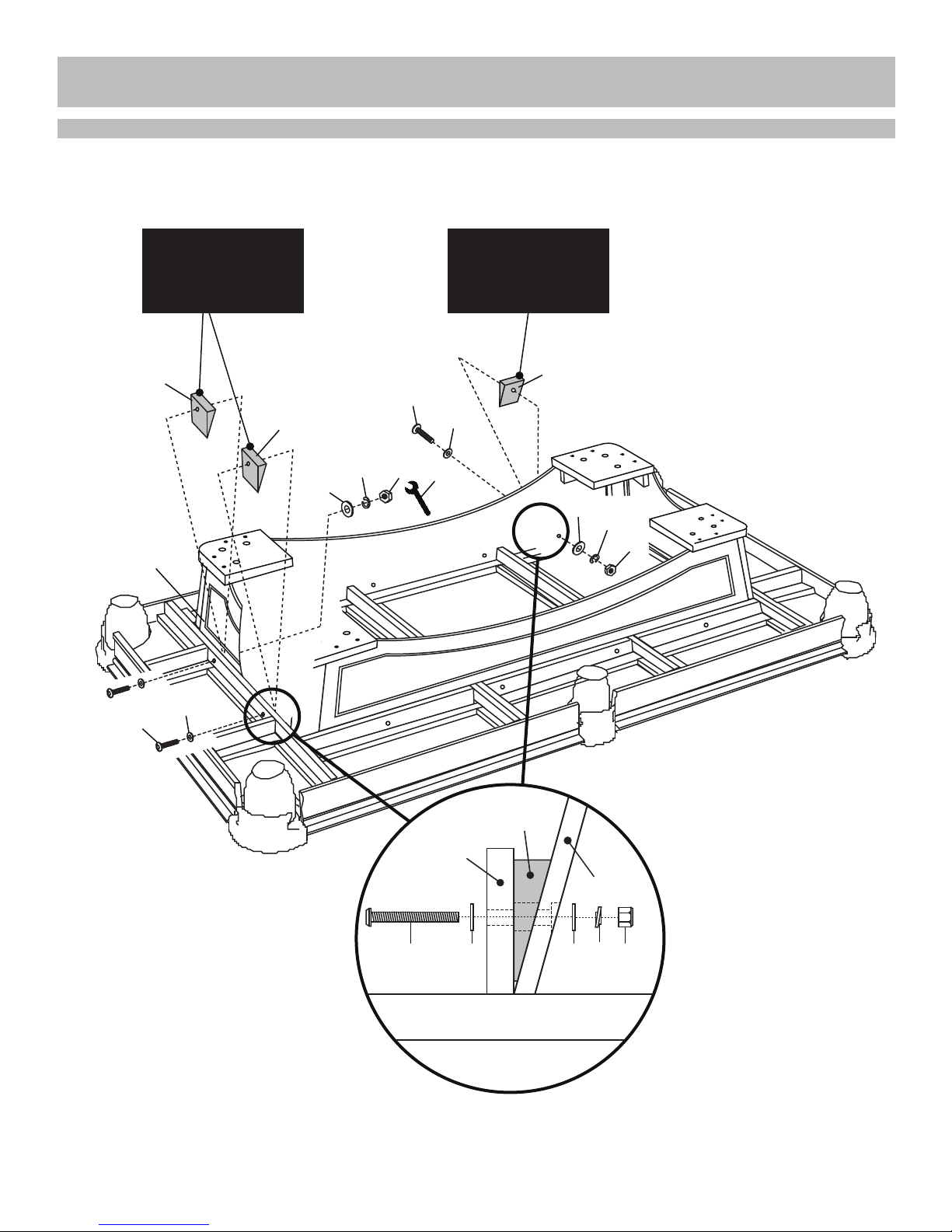

H2
H3
H1
P6
P6
P2 P3
P5
H4
P1
P5

STEP 3
6
THANK YOU!ASSEMBLY INSTRUCTIONS (CONT.)
H6
H5
IMPORTANT NOTE:

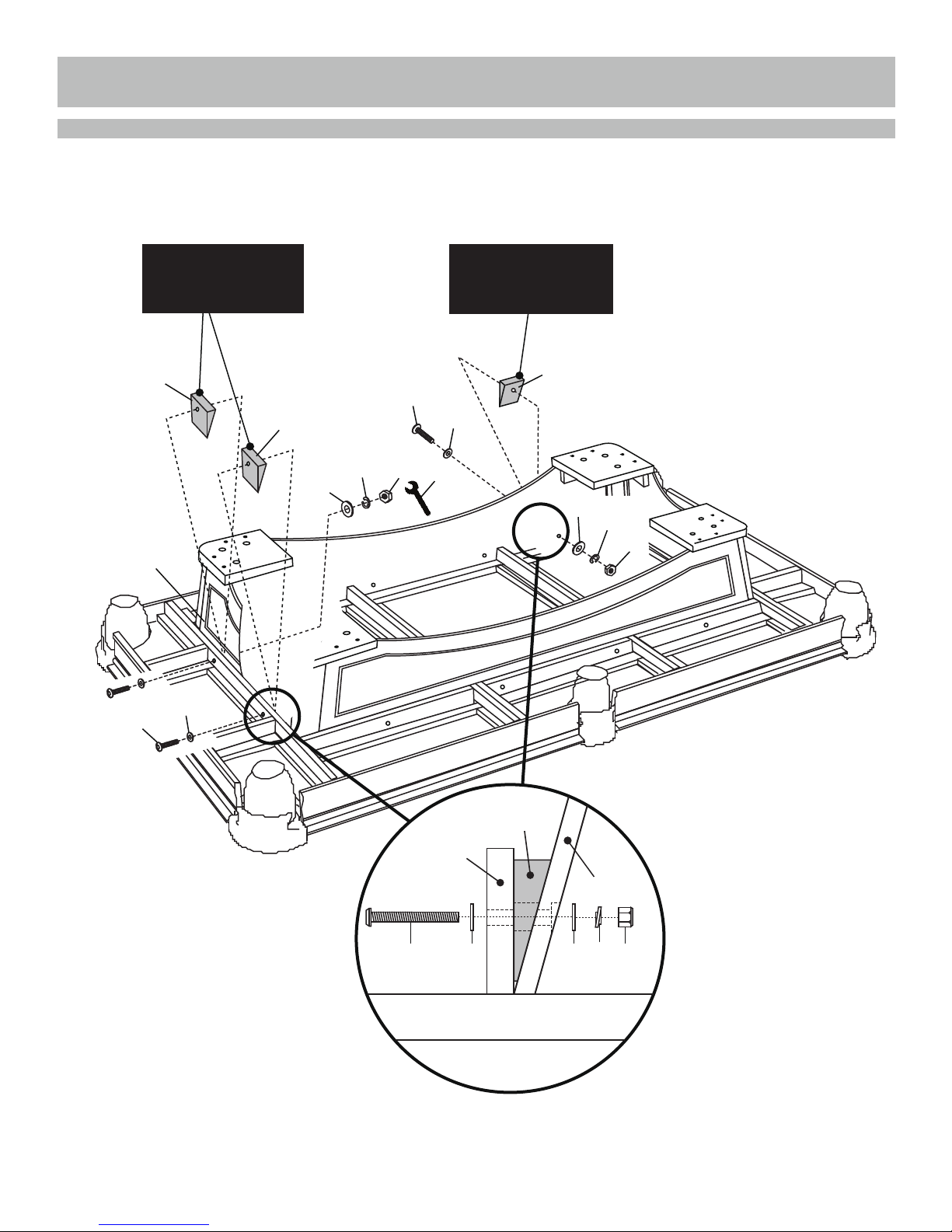

Place P7 Wooden Blocks
between table support
frames and P3 End Aprons.
H6 H7 H8
H8
H7
H6H6H5
Support
Frame
Apron
H8
H7
H6
IMPORTANT NOTE:
Place P7 Wooden Blocks
between table support
frames and P2 Side Aprons.
H6
H5
H9
P7
P2
P7
P7
P7
P3

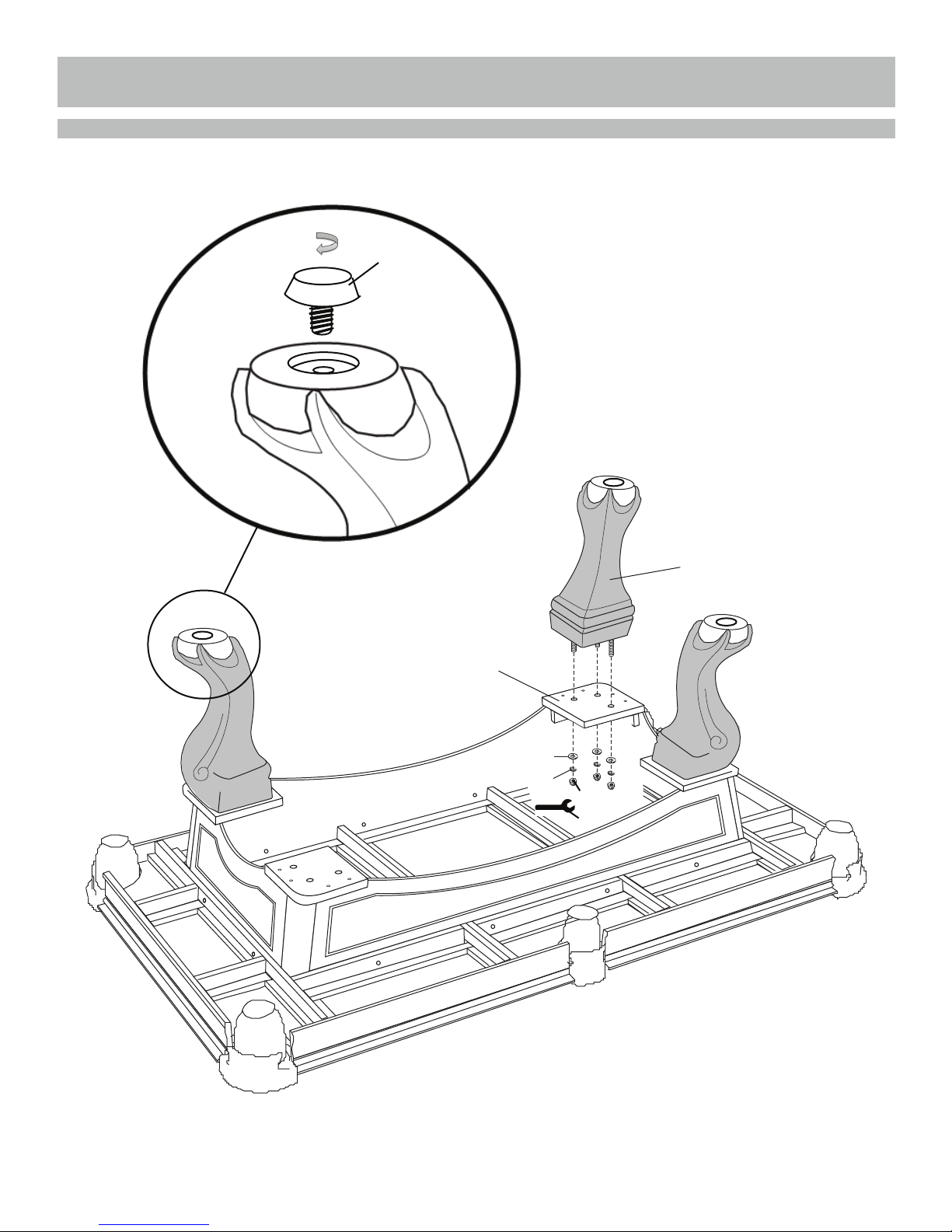

STEP 4
7
THANK YOU!ASSEMBLY INSTRUCTIONS (CONT.)
H6
H7 H8
P4
P6
H9
H10
Pre-installed

180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost tothe purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977
