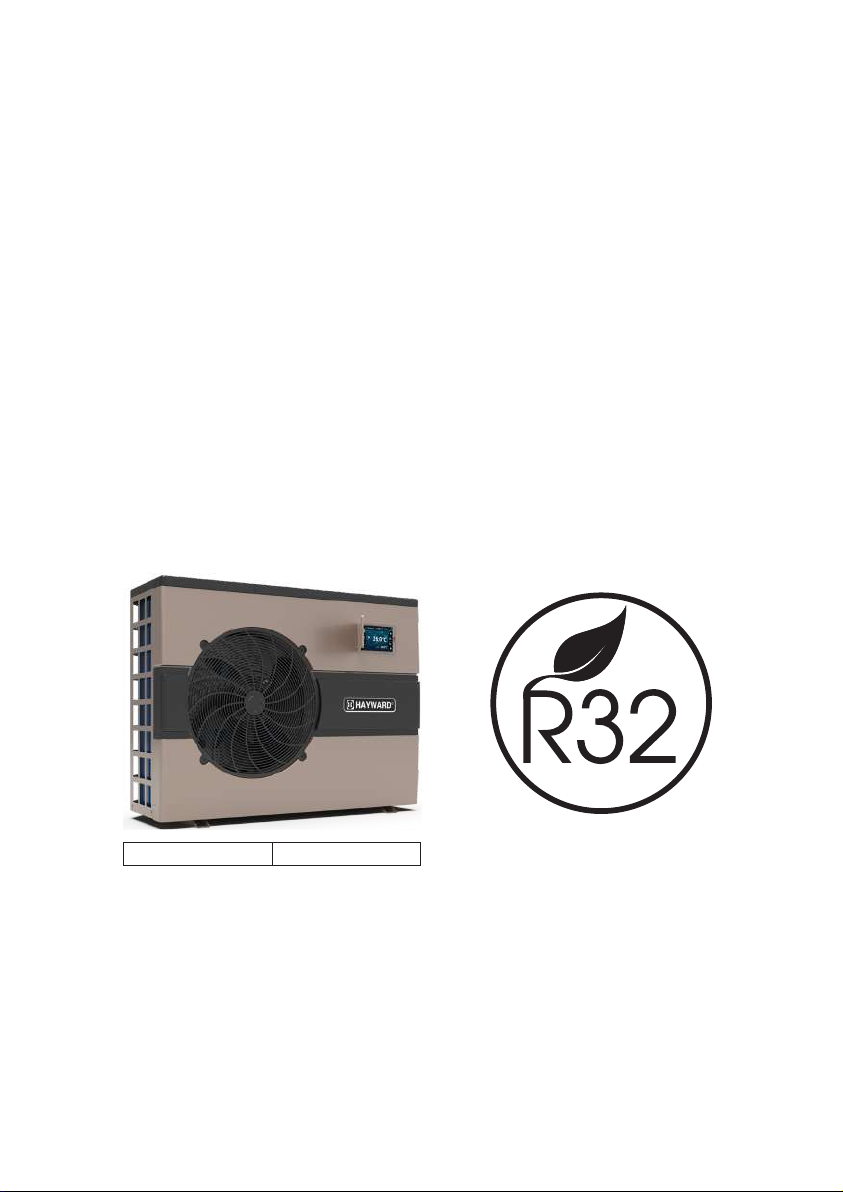

Hayward ENERGYLINE PRO ENPI4MA Service manual

POMPE A CHALEUR POUR PISCINE
SWIMMING POOL HEAT PUMP UNIT
UNIDAD DE BOMBA DE CALOR PARA PISCINAS
BOMBA DE AQUECIMENTO PARA PISCINAS
HEIZPUMPENANLAGE FÜR EIN SCHWIMMBECKEN
ZWEMBAD WARMTEPOMP
UNITÀ DI RISCALDAMENTO A POMPA DI CALORE PER PISCINE
VARMEPUMPE TIL SVØMMEBASSENG
ТЕПЛОВОЙ НАСОС ДЛЯ ПЛАВАТЕЛЬНОГО БАССЕЙНА
Manuel d’instructions et d’installation
Installation & Instruction Manual
Manual de Instalación e Instrucciones
Manual de instalação e de instruções
Einbau- & Anleitungshandbuch
Installatie- en bedieningshandleiding
Manuale d’Uso e di Installazione
Installerings- og brukerveiledning
Руководство по монтажу и эксплуатации
ISENPINVR32_RevB
ENPI4MA ENPI6MA
ENERGYLINE PRO
INVERTER

POMPE A CHALEUR POUR PISCINE
Manuel d’instructions et d’installation
ISENPINVR32_RevB
ENPI4MA ENPI6MA
ENERGYLINE PRO
INVERTER

SOMMAIRE
1. CONSIGNES GÉNÉRALES - SÉCURITÉ 1
2. CARACTÉRISTIQUES TECHNIQUES 5
2.1 Données techniques de la pompe à chaleur 5
2.2 Plage de fonctionnement 6

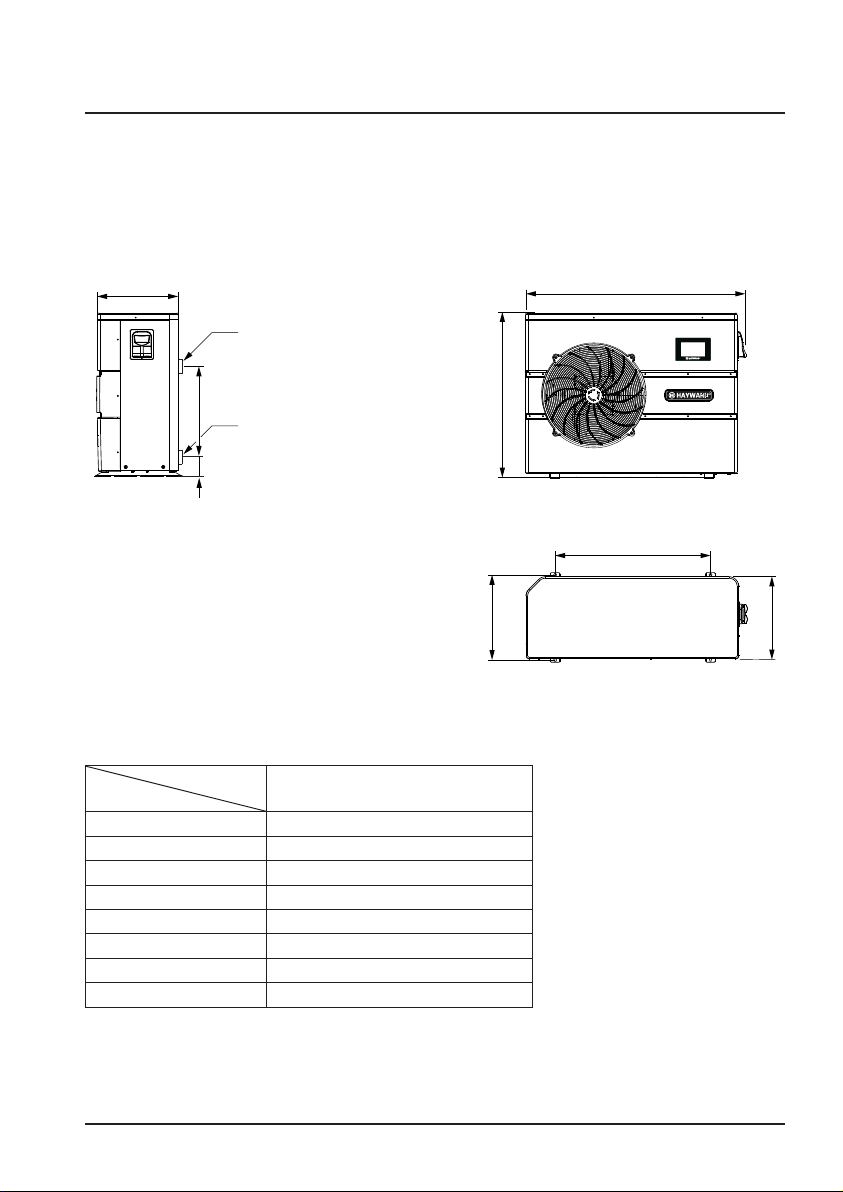

2.3 Dimensions 7
3. INSTALLATION ET RACCORDEMENT 8
3.1 Schéma de Principe 8
3.2 Pompe à chaleur 8

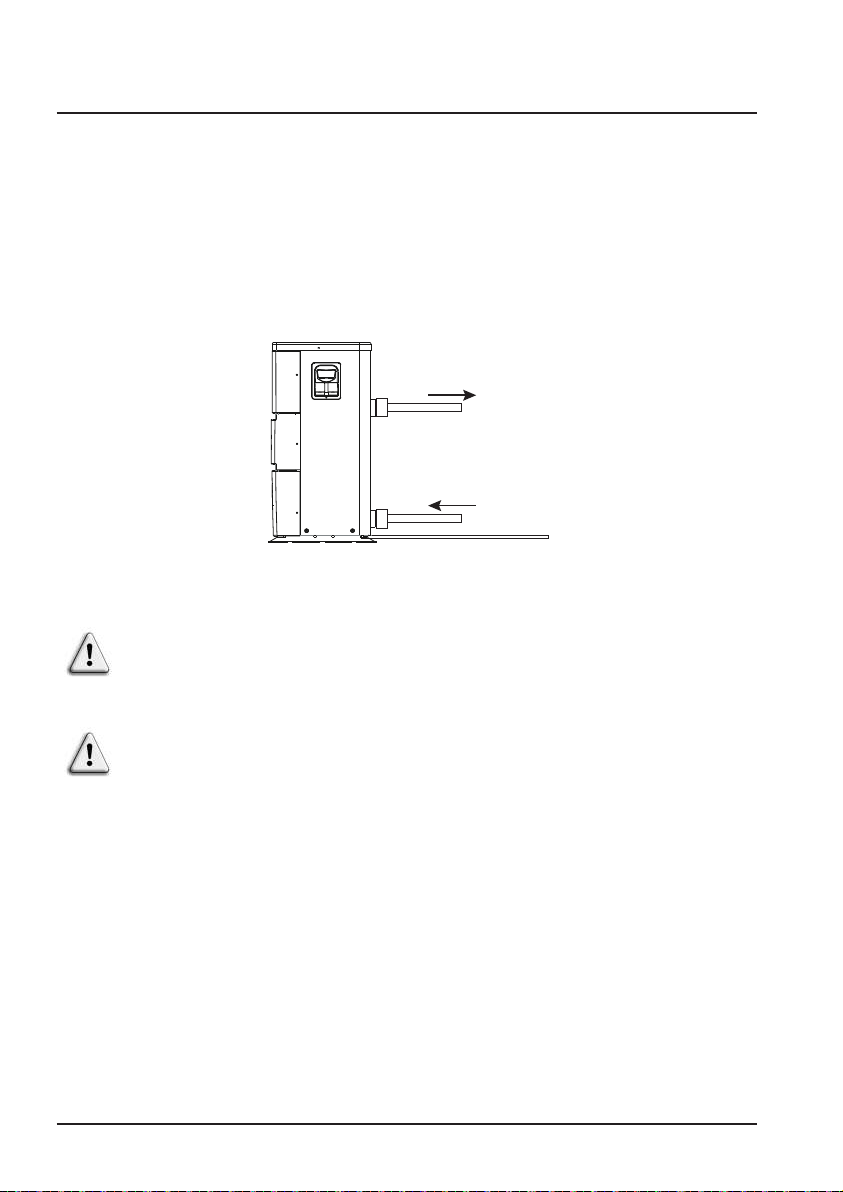

3.3 Raccordement hydraulique 10

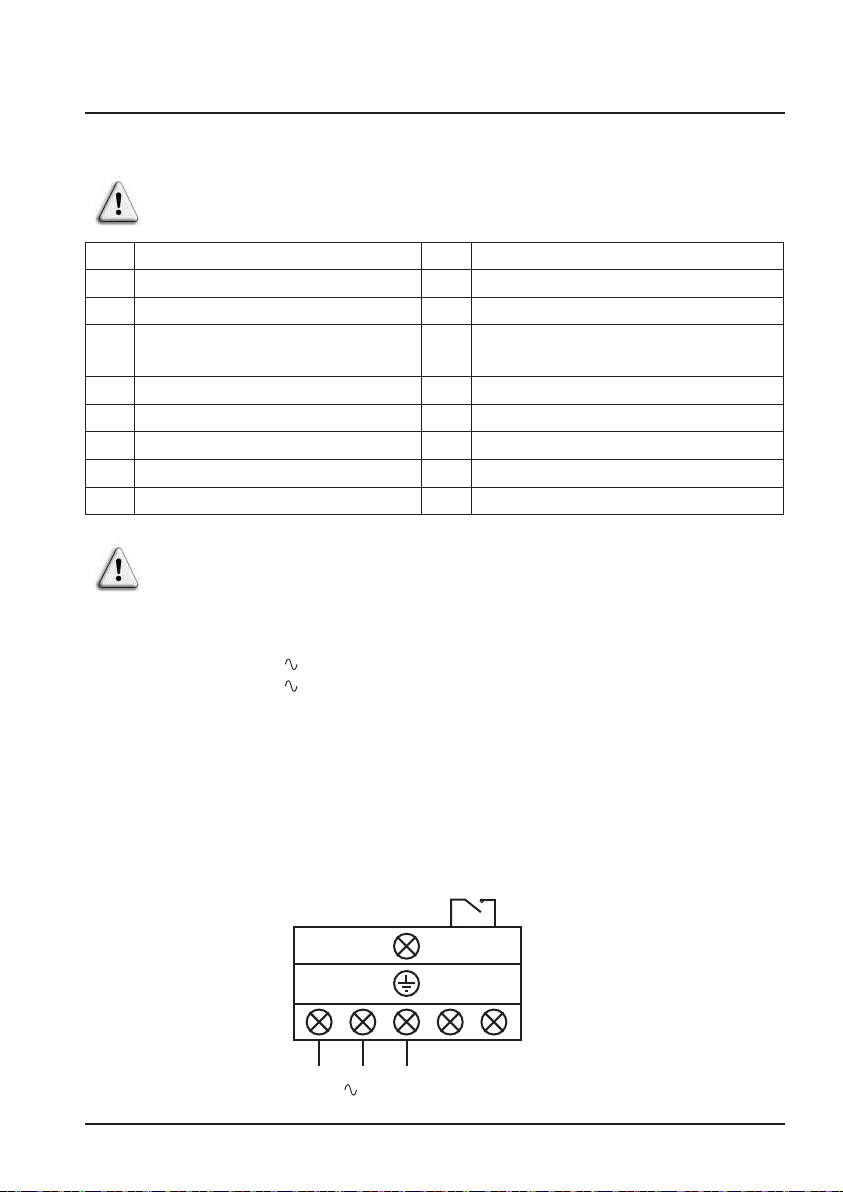

3.4 Raccordement Électrique 11
3.5 Premier démarrage 12
3.6 Réglage du débit d’eau 14

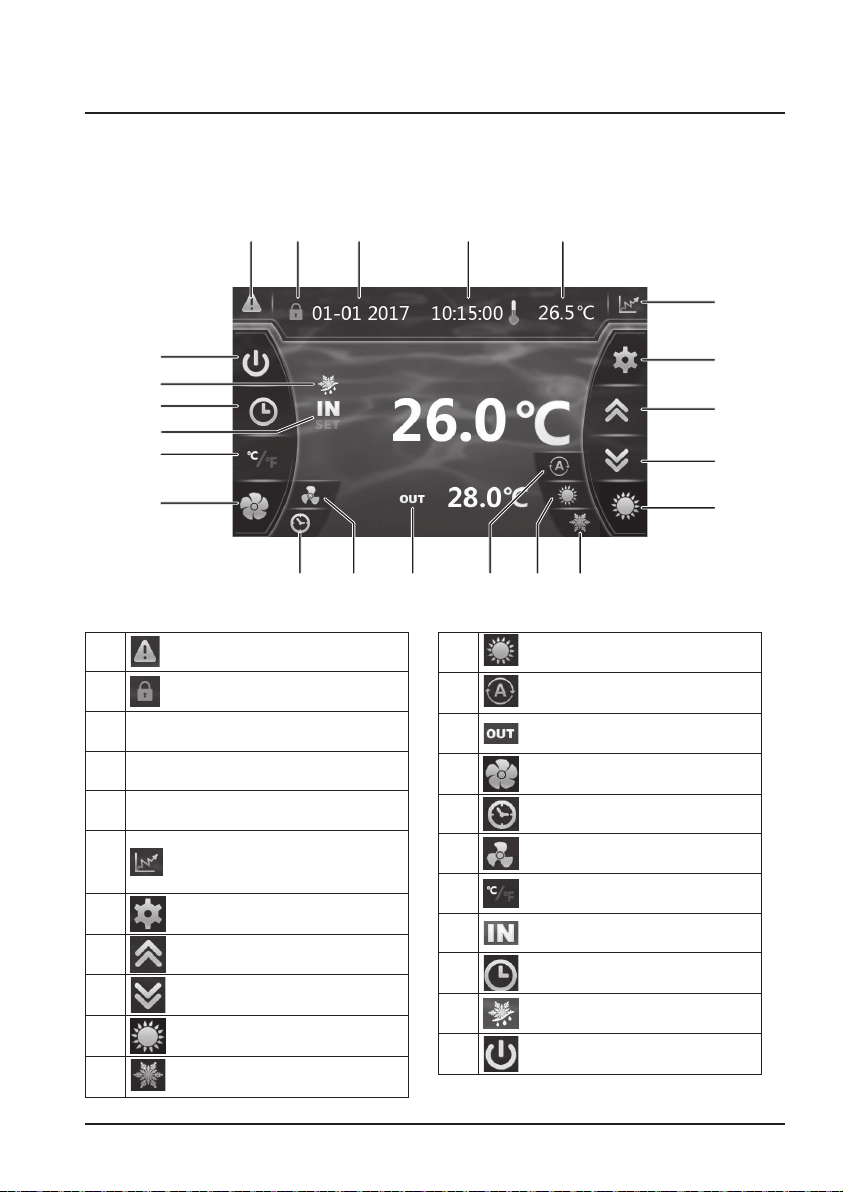

4. INTERFACE UTILISATEUR 15

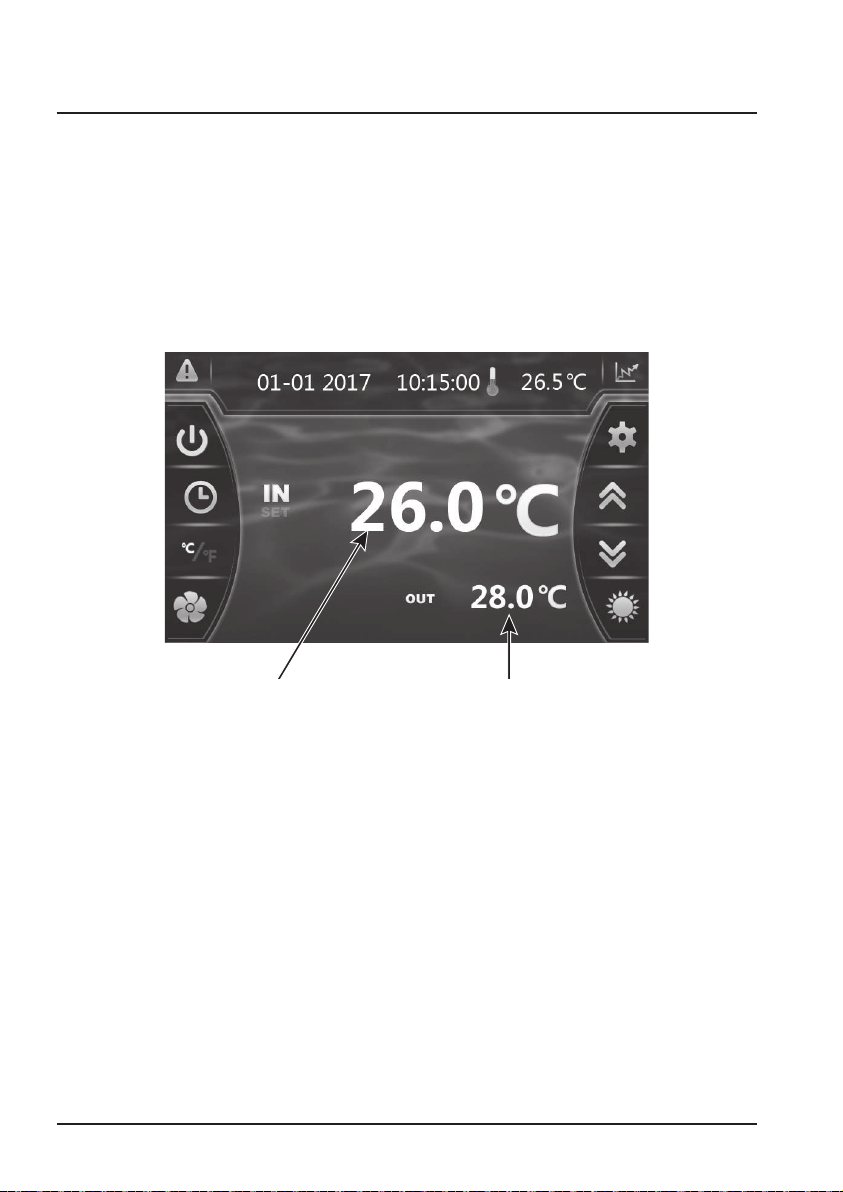

4.1 Présentation générale 15
4.2 Réglage Date et Heure 16

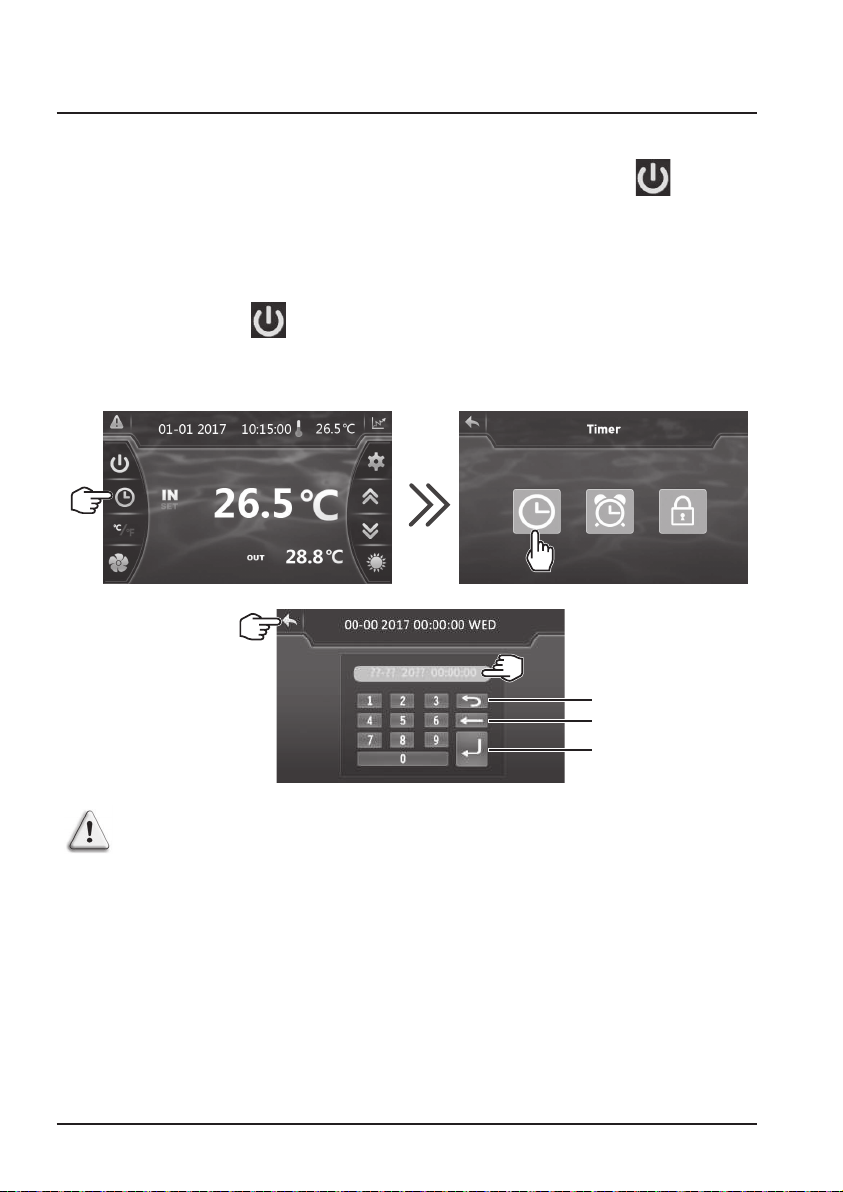

4.3 Réglage du Timer 16
4.4 Visualisation et réglage du point de consigne 18
4.5 Verrouillage et déverrouillage de l’écran tactile. 19
4.6 Activation et réglage du mode SILENCE 20
5. ENTRETIEN ET HIVERNAGE 23
5.1 Entretien 23
5.2 Hivernage 23
6. ANNEXES 24
6.1 Schémas électriques 24
6.2 Raccordements priorité chauffage Pompe Monophasé 26
6.3 Vues éclatées et pièces détachées 28
6.4 Guide de dépannage 30
6.5 Base d'enregistrement 33
6.6 Garantie 34
6.7 Fin de vie de l'appareil 34
À lire attentivement et à conserver pour une consultation ultérieure.
Ce document doit être remis au propriétaire de la piscine et doit être conservé par celui-ci en lieu sûr.

1
1. CONSIGNES GÉNÉRALES - SÉCURITÉ
Nous vous remercions d’avoir acheté cette pompe à chaleur de piscine Hayward.
La pompe à chaleur Hayward FULL INVERTER a été conçue selon des normes
strictes de fabrication pour satisfaire les plus hauts niveaux de qualité requis.
Les pompes à chaleur Hayward vont vous offrir d’exceptionnelles performances
tout au long de votre saison de baignade en adaptant la puissance, la
consommation électrique et le niveau sonore au besoin de chauffage de votre
piscine grâce à la logique de contrôle FULL INVERTER.
Lisez attentivement les consignes de ce manuel avant d'utiliser
l'appareil.
Le présent manuel inclut toutes les informations nécessaires concernant
l’installation, l’élimination des dysfonctionnements et l’entretien.
Lisez attentivement ce manuel avant d’ouvrir l’unité, ou de réaliser des opérations
d’entretien sur celle-ci. Le fabricant de ce produit ne sera en aucun cas tenu
responsable en cas de blessure d’un utilisateur ou d’un endommagement de
l’unité suite à d’éventuelles erreurs lors de l’installation, de l’élimination des
dysfonctionnements, ou d’un entretien inutile. Il est primordial de suivre à tout
moment les instructions spécifiées dans ce manuel.
Après avoir lu ce manuel, rangez le en vue d’une utilisation ultérieure.
Personnel habilité
• L’installation, les raccordements électriques, l’entretien et les réparations de
l’appareil doivent être effectués par un professionnel agréé conformément aux
textes réglementaires et règles de l’art en vigueur dans le pays où l'appareil
est installé (cf § 3.4). Pour toute intervention sur le circuit frigorifique, le
professionnel doit être titulaire d'une attestation de capacité à la manipulation
des fluides frigorigènes.
Pour la France :
- Installation électrique basse tension selon la NF-C 15-100.
- Législation sur le maniement des fluides frigorigènes : Décret 2007/737 et
ses arrêtés d’application.

2
1. CONSIGNES GÉNÉRALES - SÉCURITÉ (suite)
Ce produit contient du gaz réfrigérant R32
Cet appareil contient du R32.
Ne jamais utiliser un réfrigérant autre que du R32. Tout autre corps
gazeux mélangé avec le R32 risque de provoquer des pressions
anormalement élevées pouvant conduire à une panne ou à une rupture
de tuyaux et blesser des personnes.
Lors de réparations ou d'opérations de maintenance utiliser des
tubes de cuivre conformes à la Norme NF EN 12735-1 et à la Directive
Européenne des équipements sous pression 97/23/CE.
La pompe à chaleur étant sous pression ne jamais percer les tuyaux ni
tenter de faire une brasure. Il y a risque d'explosion.
Ne jamais exposer l'appareil à des flammes, des étincelles ou autre
sources d'allumage. Il pourrait exploser et entraîner des blessures
graves voire mortelles.
Pour la détection de fuites de fluide frigorigène : ne pas utiliser de
lampe haloïde ni tout autre détecteur utilisant une flamme nue. En
aucune circonstance des sources potentielles d'inflammation ne
doivent être utilisées.
Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de
Kyoto. Ne libérez pas ces gaz dans l'atmosphère.
Valeur GWP(1) : 675, Valeur basée sur le 4ème rapport du GIEC.
La quantité de réfrigérant basée sur la réglementation F Gaz 517/2014 est
indiquée sur la plaque signalétique de l'unité.
Toute intervention sur le circuit frigorifique doit être effectuée par un
professionnel agréé comme précisé précédemment.
Des inspections périodiques de fuite de réfrigérant peuvent être exigées
en fonction de la législation européenne ou locale. Veuillez contacter votre
distributeur local pour plus d’informations.
• Attention, les fluides frigorigènes peuvent être inodores.
• Ne pas percer ou chauffer la tuyauterie, risque d'explosion et de graves
brûlures.
• Ne pas utiliser de moyen d’accélération du processus de dégivrage ou de
nettoyage autre que ceux recommandés par le fabricant.
• L’appareil doit être stocké dans un local ne contenant pas de sources
d’inflammation fonctionnant en permanence (par exemple : feux nus, appareil
à gaz ou radiateur électrique en fonctionnement).
(1) Potentiel de réchauffement global

3
Conditions d'installation
• Cette pompe à chaleur est exclusivement destinée à chauffer l'eau de
piscine, ne pas utiliser ce matériel à d'autres fins.
• N'essayez pas d’installer vous-même cet appareil.
• Si vous détectez tout défaut ou situation anormale, n'installez pas la pompe à
chaleur et contactez immédiatement votre revendeur.
• En cas de stockage la pompe à chaleur doit être stockée dans une pièce bien
ventilée et d'une surface au sol de plus de Amin(m²) donnée par la formule
suivante : Amin = (M/(2.5 x 0.22759 x h0))²
M est la charge de réfrigérant dans l'appareil en kg et h0 est la hauteur de
stockage. Pour un stockage au sol h0 = 0,6 m.
• Ce produit a été exclusivement conçu pour un usage domestique et une
installation en extérieur. L’air qui s’échappe du produit doit pouvoir s’écouler
librement et ne doit pas être utilisé à d’autres fins comme le chauffage ou le
refroidissement d'une pièce ou d'un bâtiment.
• Vérifier le câble d'alimentation. Si le câble d’alimentation est endommagé,
il doit être remplacé par le fabricant, son service après vente ou par une
personne qualifiée et habilitée.
• Le raccordement de l'appareil à la terre et sa continuité sont obligatoires. Le
fil de terre doit être plus long que les autres fils pour prévenir des risques
d'électrisation en cas d'arrachement du câble. L’installation électrique doit
obligatoirement être équipée d’une protection différentielle de 30 mA
(cf § 3.4).
• Vérifier que le support prévu pour l'unité est convenablement dimensionné
pour le poids de l'appareil.
• Toute recommandation non suivie annule la garantie.
Consignes pour l'entretien - maintenance
Les opérations de maintenance doivent être réalisées 1 fois par an afin de
garantir la longévité et le bon fonctionnement de la pompe à chaleur.
• L’entretien et les différentes opérations doivent être réalisés à la fréquence et
aux moments recommandés, tel que spécifié dans le présent manuel.
• N’utilisez que des pièces détachées d’origine.
• Vérifier le câble d'alimentation. Si le câble d’alimentation est endommagé,
il doit être remplacé par le fabricant, son service après vente ou par une
personne qualifiée et habilitée.
• Vérifier le raccordement de l'appareil à la terre et sa continuité.
• Nettoyer l’évaporateur à l’aide d’une brosse souple ou d’un jet d’air ou d’eau.
Attention ne jamais utiliser un nettoyeur haute pression.
1. CONSIGNES GÉNÉRALES - SÉCURITÉ (suite)

4
• Vérifier le bon écoulement des condensats.
• Vérifier le serrage des raccords hydrauliques et électriques.
• Vérifier l’étanchéité hydraulique du condenseur.
• Faire vérifier l’étanchéité du circuit frigorifique au détecteur de fuite par un
professionnel agréé.
Avant toute opération de maintenance la pompe à chaleur doit être
déconnectée de toute source de courant électrique. Les opérations
de maintenance doivent être réalisées uniquement par un personnel
qualifié et habilité à manipuler les fluides frigorigènes.
Consignes pour l'hivernage
• Mettre la pompe à chaleur en Mode “OFF”.
• Couper l’alimentation de la pompe à chaleur.
• Vider le condenseur à l’aide de la vidange pour éviter tout risque de
dégradation (risque important de gel).
• Fermer la vanne “by-pass” et dévisser les raccords unions entrée/sortie.
• Chasser au maximum l’eau stagnante résiduelle du condenseur à l’aide d’un
pistolet à air.
• Obturer l’entrée et la sortie d’eau sur la pompe à chaleur pour éviter
l’intrusion de corps étranger.
• Couvrir la pompe à chaleur avec la housse d’hivernage prévue à cet effet.
Tout dommage occasionné par un mauvais hivernage entraîne
l’annulation de la garantie.
Conditions d'utilisation
Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans ainsi que
par des personnes ayant des capacités physiques, sensorielles ou mentales
réduites, ou dénuées d’expérience ou de connaissance, s'ils sont correctement
surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute
sécurité leur ont été données et si les risques encourus ont été appréhendés.
Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l’entretien par l'usager ne doivent pas être effectués par des
enfants sans surveillance.
1. CONSIGNES GÉNÉRALES - SÉCURITÉ (suite)

5
2. CARACTÉRISTIQUES TECHNIQUES
2.1 Données techniques de la pompe à chaleur
(a) Air sec 27°C - Humidité relative 78% - Température d'entrée d'eau 26°C.
(b) Air sec 15°C - Humidité relative 71% - Température d'entrée d'eau 26°C
Modèles ENERGYLINE PRO
INVERTER ENPI4MA ENPI6MA
Tension d'alimentation V 220V-240V / 1ph / 50Hz
Réfrigérant / R32
Charge kg 0,50 0,60
Masse en teqCO2/ 0,34 0,41
Fréquence du contrôle de fuite /Aucune exigence mais conseillé de façon annuelle
Capacité de chauffage Min--Max (a) kW 2,50--9,73 5,60--11,9
Puissance électrique absorbée Min--Max (a) kW 0,20--1,34 0,52--1,66
Courant nominal de service Min--Max (a) A 1,33--6,02 2,33--7,29
COP Max--Min (a) / 12,32--7,12 10,77--7,10
Capacité de chauffage Min--Max (b) kW 1,71--7,60 4,40--9,20
Puissance électrique absorbée Min--Max (b) kW 0,27--1,49 0,69--1,70
COP Max--Min (b) / 6,40--5,1 6,40--5,40
Courant maximum de service (CMS) A 9,33 12,08
Calibre du fusible aM 10 16
Disjoncteur courbe D D 10 16
Courant de démarrage A< CMS < CMS
Raccordement hydraulique mm 50mm
Débit d'eau nominal (a) m3/h 4,20 5,20
Perte de charge sur l'eau max kPa 3,3 3,9
Compresseur / DC Inverter Mitsubishi DC Inverter Mitsubishi
Type / Double Rotatif Double Rotatif
Quantité / 1
Résistance d'enroulement à 20°C Ohm 1,91 0,95
Ventilateur / Axial
Quantité 1
Diamètre mm 405 510
Nombre de pale / 3
Moteur / DC Inverter
Quantité / 1 1
Vitesse de rotation Tr/min 500--700 500-650
Vitesse Mode Silence Tr/min 300 400
Niveau de pression acoustique à 1m dB(A) 33--41 33-41
Niveau de pression acoustique à 10m dB(A) 16--25 16--25
Dimensions nettes de l'unité (L-l-H) mm 1046/400/768
Poids kg 53 65

6
2. CARACTÉRISTIQUES TECHNIQUES (suite)
2.2 Plage de fonctionnement
Utiliser la pompe à chaleur dans les plages suivantes de températures et
d’humidité pour assurer un fonctionnement sûr et efficace.
Mode chauffage Mode Refroidissement
Température extérieure -12°C – +35°C +7°C – +43°C
Température d’eau +12°C – +40°C +8°C – +40°C
Humidité relative < 80% < 80%
Plage de réglage point de consigne +15°C – +32°C +8°C – +32°C
Si la température ou l’humidité ne correspond pas à ces conditions,
des dispositifs de sécurité peuvent se déclencher et la pompe à chaleur
peut ne plus fonctionner.
La température maximum de chauffage est limitée à +32° Celsius
afin d’éviter la détérioration des liners. Hayward décline toutes
responsabilités dans le cas d’une utilisation au delà des +32°C.

7
C
F
G
H
A
B
D
E
2. CARACTERISTIQUES TECHNIQUES (suite)
2.3 Dimensions
Modèles :
ENPI4MA / ENPI6MA
Entrée d’eau Ø 50 mm
Sortie d’eau Ø 50 mm
Unité : mm
Modèle
Repère ENPI4MA / ENPI6MA
A1046
B400
C768
D350
E110
F615
G428
H400

8
3. INSTALLATION ET RACCORDEMENT
3.1 Schéma de Principe
Unité : mm
500
300
700
700
2500
Admission d’air
Evacuation d’air
Piscine
Retour d’eau
Cellule électrolyseur
(ou autre traitement)
Pompe de
filtration
Filtre
Vanne d’entrée
d’eau
Vanne sortie
d’eau
Vanne
by-pass
Note : La pompe à chaleur est fournie sans aucun équipement de traitement
ou de filtration. Les éléments présentés sur le schéma sont des pièces
à fournir par l’installateur.
3.2 Pompe à chaleur
Placer la pompe à chaleur à l’extérieur et en dehors de tout local
technique fermé.
Choisir un emplacement de préférence ensoleillé et à l’abri des vents
dominants.
L’appareil doit être parfaitement accessible pour les travaux
d’installation et de maintenance ultérieurs.
Placée sous abri, les distances minimum prescrites ci-dessous doivent
être respectées afin d’éviter tout risque de recirculation d’air et une
dégradation des performances globales de la pompe à chaleur.

9
3. INSTALLATION ET RACCORDEMENT (suite)
Ne pas poser l’appareil directement au sol car cela peut être cause de
troubles.
La position au sol sur des plots anti-vibrations est à privilégier.
Un support mural ne doit pas être utilisé dans des conditions
susceptibles de transmettre des vibrations.
Ne pas installer la pompe à chaleur sur un support risquant d'amplifier
les vibrations de l'unité.
Ne pas installer la pompe à chaleur dans un endroit susceptible
d'amplifier son niveau sonore ou dans un endroit où le bruit de l'unité
risquerait de gêner le voisinage.
Ne pas utiliser d’adhésifs : ceux-ci ne sont pas considérés comme des
moyens de fixation fiables.
Installer de préférence la pompe à chaleur sur une dalle béton plane et
désolidarisée.
Monter la pompe à chaleur sur les silentblocs fournis (visserie et
rondelles fournies).
Fixer l’appareil en respectant le serrage indiqué pour éviter tout risque
d’accident ou dommage pour les matériels et les personnes.
Autre possibilité : installer la pompe à chaleur sur des supports sol en
caoutchouc en utilisant la visserie adaptée (non fournie).
x 4
5-7 N.m
Distance maximale d’installation entre la pompe à chaleur et la piscine
15 mètres.
Longueur totale aller-retour des canalisations hydrauliques 30 mètres.
Isoler les canalisations hydrauliques de surface et enterrées.
La pompe à chaleur doit être installée à une distance minimum du
bassin conformément à la NF C 15-100 (soit à 3,5 m du plan d’eau pour
la France) ou conformément aux normes d’installation en vigueur dans
les autres pays.
Ne pas installer la pompe à chaleur à proximité d’une source de chaleur.
En cas d’installation dans des régions neigeuses il est conseillé
d’abriter la machine afin d’éviter une accumulation de neige sur
l’évaporateur.

10
3. INSTALLATION ET RACCORDEMENT (suite)
3.3 Raccordement hydraulique
La pompe à chaleur est fournie avec deux raccords union Ø 50 mm. Utiliser
du tube PVC pour canalisation hydraulique Ø 50 mm. Raccorder l’entrée
d’eau de la pompe à chaleur à la conduite venant du groupe de filtration puis
raccorder la sortie d’au de la pompe à chaleur à la conduite d’eau allant au
bassin (cf schéma ci-dessous).
Installer une vanne dite “by-pass” entre l’entrée et la sortie de la pompe à
chaleur.
Si un distributeur automatique ou un électrolyseur est utilisé, il doit
impérativement être installé après la pompe à chaleur dans le but de
protéger le condenseur Titane contre une concentration trop importante
de produit chimique.
Veillez à bien installer la vanne by-pass et les raccords union fournis
au niveau de l’entrée et de la sortie d’eau de l’unité, afin de simplifier
la purge durant la période hivernale, d’en faciliter l’accès ou son
démontage pour l’entretien.
Sortie d’eau Ø 50 mm Haut
Entrée d’eau Ø 50 mm Bas

11
Vérifiez que l’alimentation électrique disponible et la fréquence du
réseau correspondent au courant de fonctionnement requis, en prenant
en considération l’emplacement spécifique de l’appareil, et le courant
nécessaire pour alimenter tout autre appareil connecté au même circuit.
ENPI4MA 230V +/- 10 % 50 Hz 1 Phase
ENPI6MA 230V +/- 10 % 50 Hz 1 Phase
Observez le schéma de câblage correspondant en annexe.
Le boîtier de raccordement se trouve du côté droit de l’unité. Trois
connexions sont destinées à l’alimentation électrique, et deux à la
commande de la pompe de filtration (Asservissement).
3. INSTALLATION ET RACCORDEMENT (suite)
3.4 Raccordement électrique
FNF C15-100 GB BS7671:1992
DDIN VDE 0100-702 EW EVHS-HD 384-7-702
AÖVE 8001-4-702 HMSZ 2364-702/1994/MSZ 10-553 1/1990
EUNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
MMSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
ICEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
L’installation électrique et le câblage de cet équipement doivent être
conformes aux règles d’installation locales en vigueur.
L N 1 2
= = = =
Alimentation générale
230V / 50Hz
K2
Contact sec 16 A max.
libre de potentiel
Fonction priorité
chauffage

12
3.5 Premier démarrage
Procédure de démarrage - une fois l’installation terminée, suivez et respectez
les étapes suivantes :
1) Faites pivoter les ventilateurs à la main afin de vérifier qu’il peut tourner
librement, et que l’hélice est fixée correctement sur l’arbre du moteur.
2) Assurez-vous que l’unité est connectée correctement à l’alimentation
principale (voir le schéma de câblage en annexe).
3) Activez la pompe de filtration.
4) Vérifiez que toutes les vannes d’eau sont ouvertes, et que l’eau s’écoule
vers l’unité avant de passer en mode chauffage ou refroidissement.
5) Vérifiez que le tuyau de purge des condensats est fixé correctement, et ne
présente aucune obstruction.
6) Activez l’alimentation électrique destinée à l’unité, puis appuyez sur le
bouton Marche/Arrêt sur le panneau de commande.
3. INSTALLATION ET RACCORDEMENT (suite)
Modèles ENPI4MA ENPI6MA
Alimentation électrique V/Ph/Hz 230V 50Hz 230V 50Hz
Disjoncteur courbe D A10 D 16 D
Section de câble mm23G 2,5 3G 2,5
Ne jamais utiliser de prise de courant pour l’alimentation.
La ligne d’alimentation électrique doit être dotée, de manière appropriée,
d’un dispositif de protection omnipolaire de type disjoncteur courbe D
ainsi que d’un disjoncteur différentiel de protection 30 mA (voir tableau
après).
Utiliser un câble d’alimentation Type RO2V/R2V ou équivalent.
Les sections de câble sont données pour une longueur maximum de
25 m, elles doivent néanmoins être vérifiées et adaptées en fonction des
conditions d’installation.
Prenez toujours garde d’arrêter l’alimentation principale avant d’ouvrir
la boîte de commande électrique.
Après sectionnement de l'alimentation, attendre 10 minutes avant
d’accéder aux parties actives internes de l’équipement (énergie stockée
dans les condensateurs).

13
7) Assurez-vous que le signal d’alarme ( ) ne s’allume pas en rouge.
Le cas échéant voir le guide de dépannage (voir § 6.4).
8) Fixez le débit d’eau à l’aide de la vanne by-pass (voir § 3.6 et 2.1), tel
que prévu respectivement pour chaque modèle, de manière à obtenir une
différence de température Entrée/Sortie de 2°C.
9) Après un fonctionnement de quelques minutes, vérifiez que l’air sortant de
l’unité s’est refroidi (entre 5 et 10°).
10) L’unité étant en service, désactivez la pompe de filtration. L’unité doit
s’arrêter automatiquement et afficher le code d’erreur E03 (voir § 6.4).
11) Faites fonctionner l’unité et la pompe de la piscine 24 heures sur 24,
jusqu’à ce que la température de l’eau souhaitée soit atteinte. Quand la
température d’entrée d’eau atteint la valeur de consigne, l’unité s’arrête.
Elle redémarre alors automatiquement (tant que la pompe de la piscine
est en service) si la température de la piscine est inférieure d’au moins
0.5°C à la température de consigne.
Contrôleur de débit - L’unité est dotée d’un contrôleur de débit qui active la
pompe à chaleur lorsque la pompe de filtration de la piscine est en service,
et la désactive lorsque la pompe de la filtration est hors service. Par manque
d’eau, le code d’alarme E03 s’affiche sur le régulateur (Voir § 6.4).
Temporisation - l’unité intègre une temporisation de 3 minutes, afin de
protéger les composants du circuit de commande, d’éliminer toute instabilité
en terme de redémarrage et, toute interférence au niveau du contacteur.
Grâce à cette temporisation, l’unité redémarre automatiquement 3 minutes
environ après toute coupure du circuit de commande. Même une coupure de
courant de courte durée active la temporisation de démarrage.
3. INSTALLATION ET RACCORDEMENT (suite)

14
3.6 Réglage du débit d’eau
Les vannes d’entrée et de sortie d’eau étant ouvertes, ajuster la vanne dite
“by-pass” de façon à obtenir une différence de 2°C entre la température
d’entrée et de sortie d’eau (voir schéma de principe § 3.1).
Vous pouvez vérifier le réglage en visualisant les températures entrée/sortie
directement sur le panneau de commande.
3. INSTALLATION ET RACCORDEMENT (suite)
Température d’entrée d’eau Température de sortie d’eau
Note : L’ouverture de la vanne dite “by-pass” engendre un débit moins
important d’ou une augmentation du ∆T.
La fermeture de la vanne dite “by-pass” engendre un débit plus
important d’ou une diminution du ∆T.

15
4. INTERFACE UTILISATEUR
1Alarme (rouge clignotant)
2Ecran verrouillé
3Date
4Heure
5Température extérieure
6
Base d’enregistrement
(Température d'eau et
puissance absorbée)
7Lecture des paramètres et
sauvegarde
8Défilement haut / Augmenter
9Défilement bas / Diminuer
10 Sélection du mode de
fonctionnement
10a Mode refroidissement
10b Mode chauffage
10c Mode automatique
11 Température Sortie d’eau
12 Sélection mode silence
12a Réglage timer mode silence
12b Témoin mode silence et
activation
13 Conversion °C / °F
14 Température Entrée d’eau
15 Réglage date et heure
Timer ON/OFF
16 Dégivrage en cours
17 Marche / Arrêt
13
14
15
17
12
12a
7
8
9
10
6
2
1 3 4 5
10a1112b 10b10c
16
Légende
4.1 Présentation générale
La pompe à chaleur est équipée d’un panneau de commande digital à écran
tactile, raccordé électriquement et pré-réglé en usine en mode chauffage.

16
Mode OFF
Lorsque la pompe à chaleur est en veille (Mode OFF), le bouton est
grisé.
Mode ON
Lorsque la pompe à chaleur est en fonctionnement ou en régulation
(Mode ON) le bouton s’allume en vert.
4.2 Réglage Date et Heure
4.3 Réglage du Timer
Le réglage de cette fonction est nécessaire dès lors que vous souhaitez faire
fonctionner votre pompe à chaleur sur une plus courte période que celle
définie par l’horloge de filtration. Ainsi vous pourrez programmer un départ
différé et un arrêt anticipé ou simplement interdire une plage horaire de
fonctionnement (par exemple la nuit).
Vous avez la possibilité de programmer un Timer Départ et un Timer Arrêt.
4. INTERFACE UTILISATEUR (suite)
1
2
4
3
Quitter sans sauvegarder
Retour à l’écran précédent
Retour arrière
Valider
Saisir tous les champs (Jour/Mois/Année, Heure/Minute/Seconde
avant de valider, dans le cas contraire les modifications ne seront pas
sauvegardées.
