Heatsail BEEM User manual

/ D E
Do not throw away this manual, as it contains your device’s serial number!
For the most up to date version of the manual always check our website.
USE R M A N U A L
NL / F R / EN

GEBRUIKSHANDLEIDING
MODE D’EMPLOI
USER MANUAL
3
24
44
NL
FR
EN

4Heatsail BEEM®
NL
Bedankt voor uw aankoop!
Deze gebruiksaanwijzing is onlosmakelijk verbonden met de
BEEM® en dient altijd bewaard te worden door de gebruiker
of door de bevoegde verantwoordelijke.
Lees de gebruiksaanwijzing aandachtig door. Ze bevat
essentiële informatie over veiligheid, gebruik, reiniging en
onderhoud van de BEEM. Heatsail kan niet aansprakelijk
worden gesteld voor schade aan personen, dieren en
voorwerpen die het gevolg is van niet-naleving van de
voorschriften in de gebruiksaanwijzing.
Heatsail behoudt zich het recht voor om op ieder moment en
zonder voorafgaande mededeling eventuele wijzigingen aan
te brengen aan het product, de technische kenmerken en de
gebruiksaanwijzing.
Indien u de BEEM® doorverkoopt, overdraagt aan een andere
gebruiker of achterlaat bij een verhuis, dient de handleiding
ter beschikking te worden gesteld van de nieuwe gebruiker.
Wij wensen U veel warme en aangename avonden met onze
BEEM®

5Handleiding
NL
Gebruikershandleiding
Bedienings-, onderhouds-, installatiehandleiding.
Opgelet
Lees de handleiding aandachting alvorens het apparaat te gebruiken!
Gooi deze handleiding niet weg, ze bevat het serienummer van uw
toestel!

6Heatsail BEEM®
NL
1. Elektrische veiligheidsvoorschriften
& vereisten
Het gebruik van de BEEM® vereist een elektrische installatie met
deugdelijke veiligheidsaarding. De elektrische veiligheid van de installatie
is slechts verzekerd indien de installatie correct is aangesloten op een
aardingssysteem dat volgens de veiligheidsvoorschriften is gebouwd.
Een voorafgaande controle is noodzakelijk. In geval van twijfel, dient een
nauwkeurige controle te worden verricht door gekwalificeerde en
geautoriseerde personen. Heatsail is niet verantwoordelijk voor schade
die het gevolg is van een niet geaarde installatie.
De installatie van elektrische onderdelen van de BEEM® vergt een
netaansluiting van 230V-50/60Hz (zekering 16 Amp EN 30 mA
verliesstroomschakelaar): de aansluiting dient naar behoren te worden
uitgevoerd in overeenstemming met de geldende IEC-CEI-normen.
Let op: lokaal kunnen wettelijke en andere voorschriften gelden.
Alvorens de verbinding of andere werkzaamheden aan de elektrische
onderdelen te realiseren moet de elektrische stroomtoevoer worden
onderbrokenen moet men zich ervan vergewissen dat de stroom niet per
ongeluk opnieuw ingeschakeld kan worden.
Voor de stroomvoorziening van de BEEM® op het elektrische net, is
het gebruik van verloopstekkers, stekkerdozen en verlengsnoeren niet
toegestaan. Er moet steeds een schakelaar geïnstalleerd worden tussen
de BEEM® en de zekeringskast. Niet-naleving van deze voorschriften
kan de veiligheid van het apparaat in gevaar brengen. Heatsail kan niet
aansprakelijk worden gesteld voor de schade die hieruit voortvloeit.
2. Veiligheid
De verplichte minimum vrije hoogte van de BEEM® bedraagt 1.85 meter,

7Handleiding
NL
gemeten tussen de grond en de onderkant van het onderste
verwarmingselement.
Kinderen jonger dan 3 jaar moeten weg gehouden worden van de BEEM®
tenzij onder voltijdse supervisie.
De BEEM® buiten het bereik houden van elke persoon die niet in staat
is de gevaren in te schatten die kunnen ontstaan door het (oneigenlijk)
gebruik van elektrische apparaten.
Gebruik de BEEM® niet in kleine ruimtes die bezet zijn door personen die
niet in staat zijn de kamer zelfstandig te verlaten.
OPGELET - De verwarming loopt op tot zeer hoge temperaturen en
kan brandwonden veroorzaken. De BEEM® mag in geen enkel geval
aangeraakt worden zodra hij ingeschakeld wordt.
Bijzondere attentie moet gegeven worden wanneer kinderen en
kwetsbare personen aanwezig zijn.
Na uitschakeling blijft de BEEM® nog warm voor een aanzienlijke periode.
Raak de BEEM® niet aan gedurende een periode van 30 minuten na
uitschakeling. Let op! Voorzichtigheid blijft geboden. Het profiel biedt
geen bescherming tegen de hitte.
De BEEM® nooit gebruiken wanneer het glas beschadigd is.
De BEEM® niet gebruiken met een timer of eender welk ander toestel dat
de verwarming automatisch kan aanschakelen, aangezien er risico op
brand is als de BEEM verkeerd gepositioneerd staat.
Gebruik de BEEM® nooit in de onmiddelijke omgeving van een bad,
jacuzzi, douche, zwembad of serre.

8Heatsail BEEM®
NL
Om het risico op brand te vermijden, hou textiel, gordijnen, of elk ander
vlambaar materiaal minimum 1 m van de BEEM®. Dek hem nooit af zonder
de stekker uit het stopcontact te trekken!
Het is verboden de BEEM® met blote, natte of vochtige lichaamsdelen aan
te raken.
De BEEM® bestaat uit 6 (BEEM® 230, BEEM® 290) of 8 (BEEM® 390, BEEM®
520) hoog stralende keramische verwarmingselementen gemonteerd in
een bepaalde richting op een reflecterende plaat.
Van zodra de keramische elementen beginnen op te warmen, wordt
de volledige bedrijfstemperatuur bereikt binnen een tijdspanne van 10
minuten. Let op: er is geen merkbare gloed in het infrarood gebied.
Gebruik de BEEM® nooit om wat dan ook aan te steken. De keramische
elementen zijn breekbaar en dienen met de nodige voorzichtigheid
behandeld worden. Dit geldt eveneens voor de glazen.
Zorg er voor dat de BEEM® altijd overdekt geïnstalleerd is. Houd de
BEEM® altijd sneeuwvrij.
De BEEM® is niet toegestaan voor gebruik in serre’s of bouwplaatsen.
Heatsail is niet verantwoordelijk voor schade die het gevolg is van het niet
naleven van de voorschriften betreende gebruik en onderhoud.
3. Onderhoud
3.1 Reiniging
Uw BEEM® maandelijks reinigen.
Alvorens deze te reinigen, moet de stroomvoorziening losgekoppeld
worden via de hoofdschakelaar van de installatie of via het loskoppelen
van de stekker. Reiniging enkel toegelaten met een droge en zachte doek.
Gebruik geen schurende doeken. Gebruik geen reinigingsmiddelen. Het
gebruik van hoge druk- en/of stoomreiniger is verboden. Reiniging is
enkel toegelaten indien de BEEM® volledig is afgekoeld.

9Handleiding
NL
Niet-naleving van deze voorschriften kan de veiligheid van het toestel
in gevaar brengen. Heatsail is niet verantwoordelijk voor schade die het
gevolg is van het niet naleven van de voorschriften betreende reiniging.
3.2. Vervangen van de lamp
Uw BEEM® wordt standaard geleverd met een 6 (BEEM® 230, BEEM®
290) of 8 (BEEM® 390, BEEM® 520) G4 halogeenlampen van 12V/16 Watt
. Het maximum toegelaten vermogen is 100 Watt. Alvorens een lamp te
vervangen, moet de stroomvoorziening losgekoppeld worden via de
hoofdschakelaar van de installatie of via het loskoppelen van de stekker.
U kunt de lamp vervangen door voorzichtig het glas naar boven te
schuiven, te draaien en weg te nemen. De lamp wordt vastgehouden in
zijn houder door een intern veertje. Neem de lamp eruit door voorzichtig
te trekken zodat ze vrij komt uit de houder. Steek er vervolgens een
andere in. Let op dat u de halogeen lamp zelf nooit aanraakt met uw blote
vingers, dit verkort de levensduur van de lamp aanzienlijk.
3.3. Inspectie
De BEEM® dient jaarlijks aan een inspectie te worden onderworpen.
De gebruiker is niet bevoegd eigenhandig inspectie en herstellingen uit
te voeren. Inspectie van de BEEM® dient uitsluitend verricht te worden
door gekwalificeerde en geautoriseerde personen, conform de geldende
normen en voorschriften van Heatsail. Met gekwalificeerde personen
bedoelt men: personen die een technische opleiding hebben genoten
voor het plaatsen van buitenverwarming en vertrouwd zijn met de
geldende elektriciteitswetten.
Alvorens werken te verrichten aan de BEEM®, moet de stroomvoorziening
losgekoppeld worden via de hoofdschakelaar van de installatie of via het
loskoppelen van de stekker.
Elke reparatie dient te worden aangevraagd via Heatsail.
Een reparatie is slechts geldig indien originele onderdelen worden
gebruikt. Bij een defecte kabel de hele besturing terugsturen na
schriftelijke toestemming van Heatsail.

10 Heatsail BEEM®
NL
Heatsail is niet verantwoordelijk voor schade die het gevolg is van het niet
naleven van de voorschriften betreende het onderhoud.
4. Garantie voorwaarden
4.1. Garantie
De originele factuur geldt als garantiebewijs voor de wettelijke garantie
van 2 jaar. Deze garantie laat de rechten van de koper krachtens nationale
wetgeving inzake verkoop van consumptiegoederen, onverlet.
Deze garantie is slechts geldig indien de installatie en het onderhoud van
de BEEM® is verricht conform de geldende normen en voorschriften en
de handleiding voor installatie, gebruik, onderhoud en reiniging van het
product, door gekwalificeerde personen die voldoen aan de wettelijke
eisen.
De garantietermijn begint te lopen vanaf de datum van levering van de
goederen.
De vervanging of reparatie gebeurt in principe gratis, de verzendkosten
zijn ten laste van de koper tenzij anders overeengekomen. Defecte
goederen worden na schriftelijke toestemming van Heatsail door de
koper opgestuurd naar Heatsail. Heatsail kent geen vergoeding toe voor
rechtstreekse of onrechtstreekse schade voorkomend uit of verband
houdende met het gebruik van het product.
Voor de periode tijdens de welke het product niet werkt, wordt geen
vergoeding toegekend.
De vervangen onderdelen worden gegarandeerd gedurende de
resterende garantieperiode vanaf de datum van levering van de goederen
4.2. Uitsluiting van garantie
De voorwaarden voor activering van de garantie zijn niet nageleefd.
De onderdelen blijken defect te zijn door slordigheid of nalatigheid bij het
gebruik of door verkeerd onderhoud

11Handleiding
NL
De installatie is niet conform de wettelijke normen verricht en niet conform
de voorschriften in de gebruiksaanwijzing.
Schade veroorzaakt door weersomstandigheden, chemische en
elektrochemische inwerking, oneigenlijk gebruik, natuurrampen,
elektrische ontlading,brand, een defecte elektrische installatie, wijzigingen
of het zelf schade aan pakkingen, de handgreep en de elektrische
bedrading.
Alle schade veroorzaakt door vervoer.
Wij bevelen u daarom aan om de goederen bij ontvangst nauwkeurig
te controleren en om eventuele schade onmiddellijk te melden aan de
verkoper en aan te geven op het vervoerdocument en op de kopie voor
de vervoerder. Zoals ondermeer:
• Fysische schade na installatie zoals glasbreuk, krassen e.d. op de
BEEM® en toebehoren.
• Sleutelen aan de BEEM® en/of andere oorzaken die niet aan de
vervaardiging van het product te wijten zijn.
• Het gebruik van niet originele vervangstukken.
• Schade veroorzaakt door normale slijtage.
4.3. Wat te doen bij een defect?
Bij defect wendt u zich onmiddellijk en niet later dan twee maanden na
het defect tot Heatsail voor een reparatie of een vervanging. Enkel na
schriftelijke toestemming kan de garantiebehandeling in werking worden
gesteld.
Heatsail wijst elke vorm van aansprakelijkheid af voor eventuele schade
die direct of indirect aan personen, dieren of voorwerpen wordt berokkend
door het niet nakomen van de voorschriften in de gebruiksaanwijzing
en die vooral de waarschuwingen betreende de installatie, gebruik en
onderhoud van het apparaat betreen.
5. Toepasselijk recht
De algemene voorwaarden en de overeenkomst worden beheerst door
het Belgisch recht. De rechtbanken van het gerechtelijk arrondissement
Antwerpen zijn uitsluitend bevoegd om kennis te nemen van elk geschil
dat voortvloeit uit de overeenkomst.

12 Heatsail BEEM®
NL
6. Visuele installatie- en aansluitings-
schema’s
Open de doos en volg deze aanwijzingen voor een snelle installatie.
In de doos vindt u het volgende:
1x BEEM®
2x stangen (incl mof)
2x tweedelige beugels
1x buizensnijder
8x schroef 5.5 x 38 mm
4x schroef 4.2 x 13 mm
Extra inbegrepen voor versie B390 en B520:
2x stangen (incl mof)
2x tweedelige beugels
4x schroef 5.5 x 38 mm
4x schroef 4.2 x 13 mm

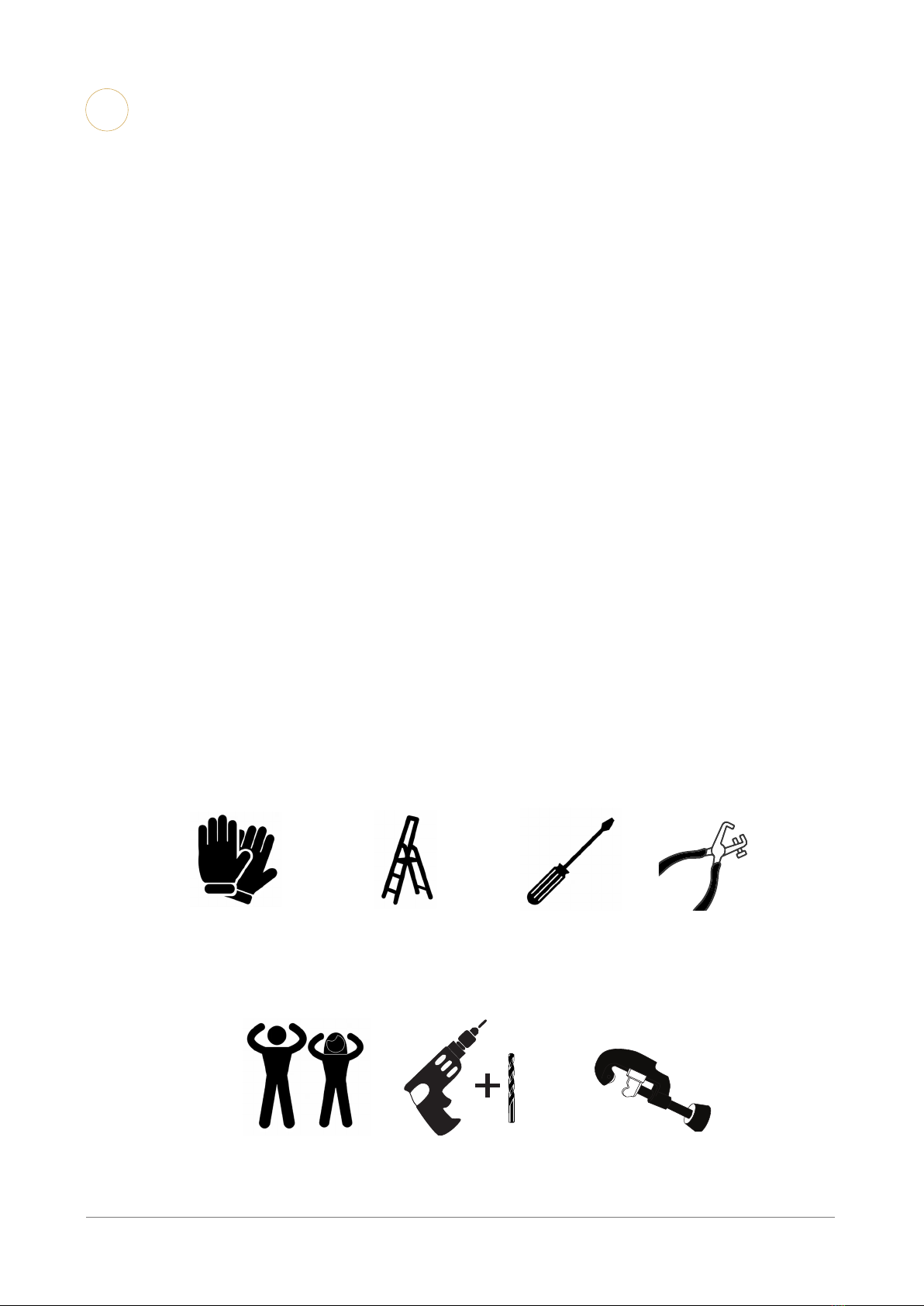

Benodigdheden:
Om uw BEEM® veilig te installeren, hebt u het volgende gereedschap
nodig:
1x afstandbediening
1x plafondkap met electronicamodule
6x glasjes
8x universele plug
1x gebruikshandleiding
1x template voor boorgaten
1x plafondkap
2x glasjes
4x schroef 4.2 x 13 mm
Beschermde
werkhanddschoenen
Een stabiele
ladder
Kruisschroevendraaier
2 sterke mensen om je te helpen Een boormachine en
8 mm boor
Buizensnijder
Striptang

13Handleiding
NL

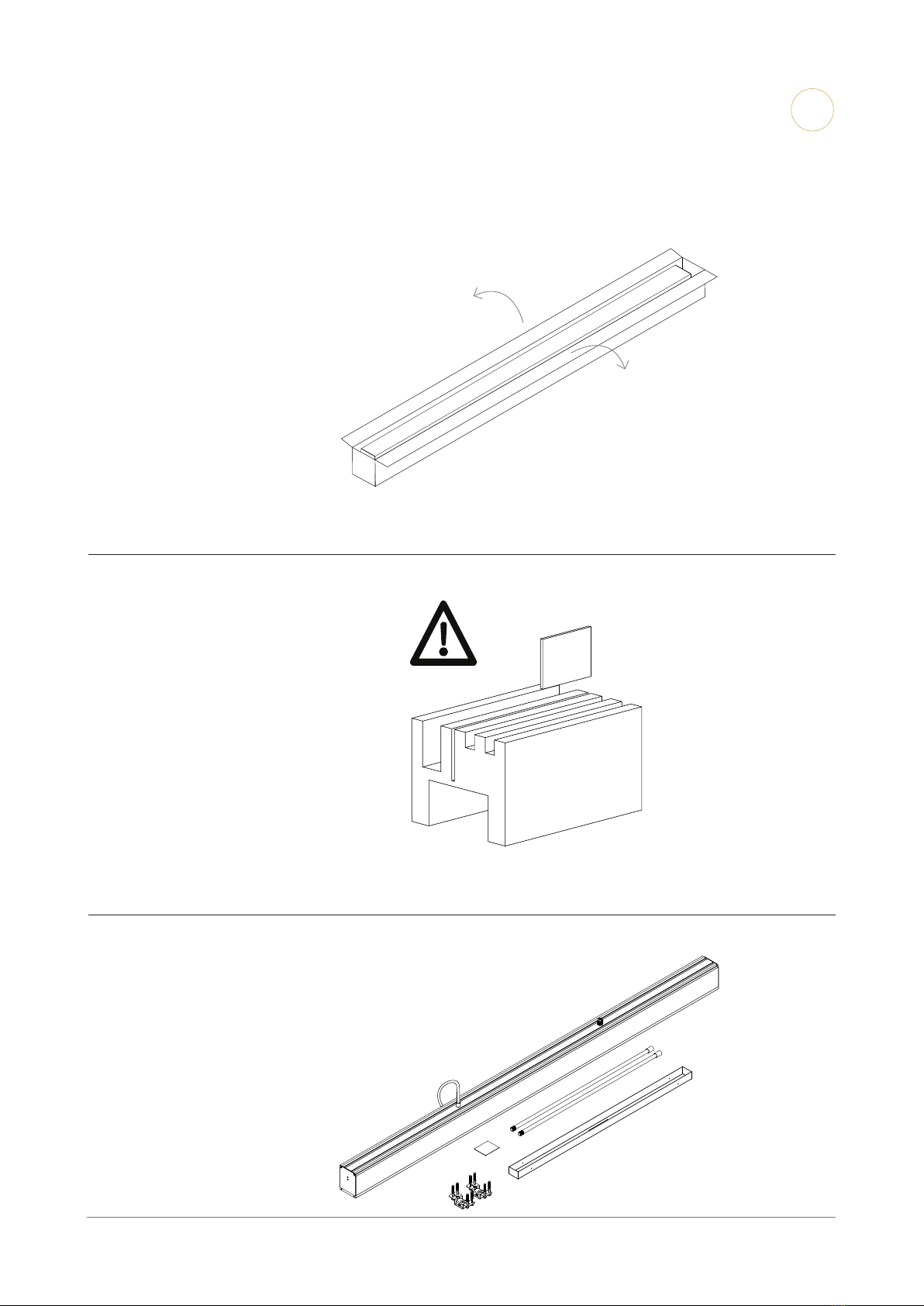

Open uw doos voorzichtig.
Plaats uw doos op een vlakke
ondergrond en scheur voorzichtig
het karton los.
Haal alle onderdelen uit de doos.
Wees uiterst voorzichtig met het
glaswerk.
Til de BEEM® nooit op aan de
kabels.
STAP 1
X 3
Til de piepschuimen vormen op.
Let op: deze bevatten de glaasjes
van uw BEEM®, wees voorzichtig.

14 Heatsail BEEM®
NL

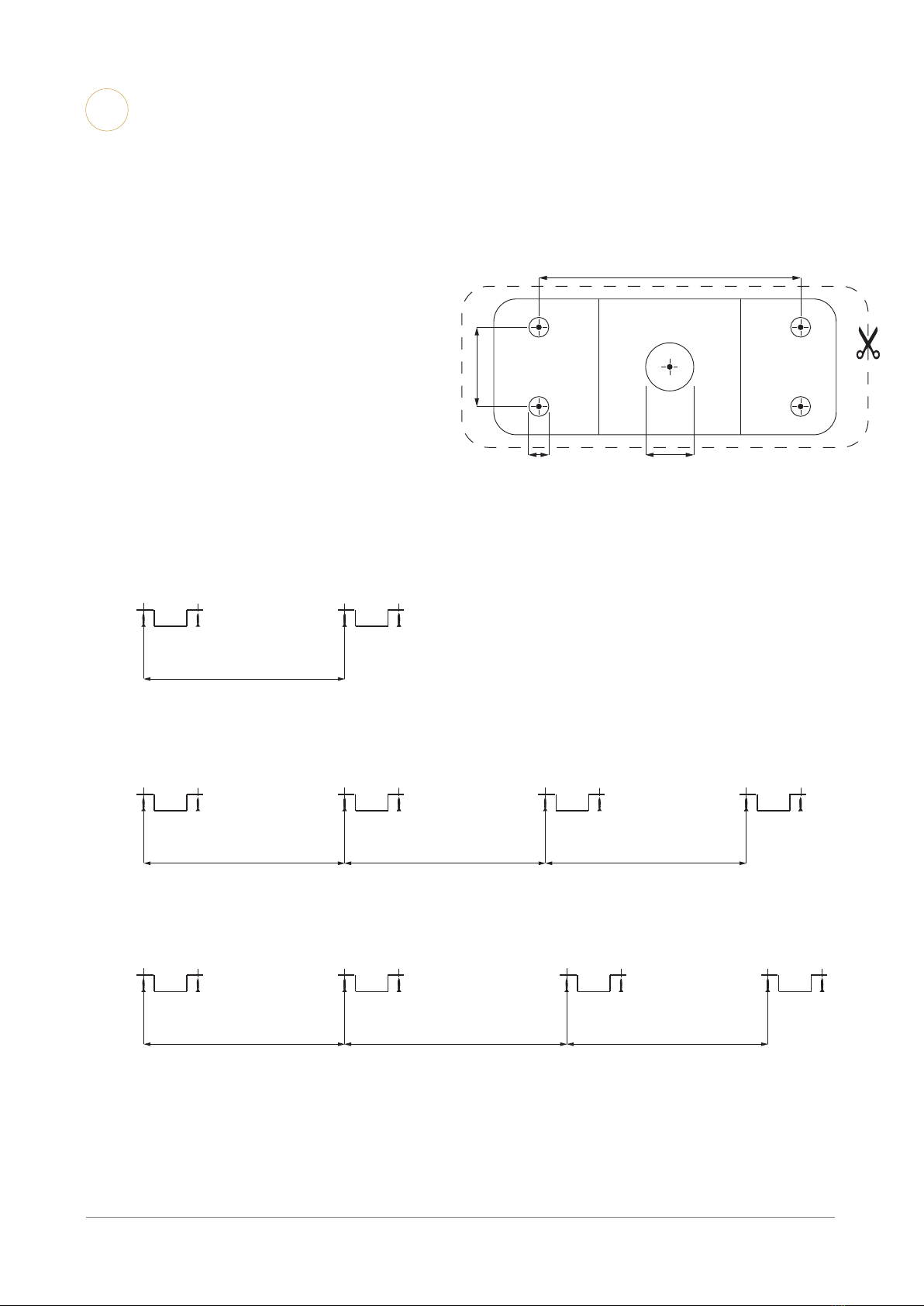

Gebruik de template om de
gaten te boren waar de beugels
aan gemonteerd worden.
Universele pluggen zijn
bijgeleverd (boordiameter 8 mm)
Deze zijn niet geschikt voor alle
oppervlakten!
STAP 2
92.5 mm
28 mm
ø16 mm
ø7 mm
92.5 mm
28 mm
ø16 mm
ø7 mm
900 mm
1000 mm
B230 - B290
900 mm
B390
B520
900 mm
900 mm 900 mm
900 mm
(niet op schaal)

15Handleiding
NL
Gebruik de bijgeleverde buizen-
snijder om de stangen op de
juiste lengte te snijden.
Installeer de pluggen voor de
beugels.
STAP 3
Meet de hoogte van het plafond.
De BEEM® moet hangen op een
minimumhoogte van 185 cm
(tot 210 cm). Neem de gemeten
hoogte, verminder met 199 cm.
De BEEM®hangt zo op 185 cm.

16 Heatsail BEEM®
NL

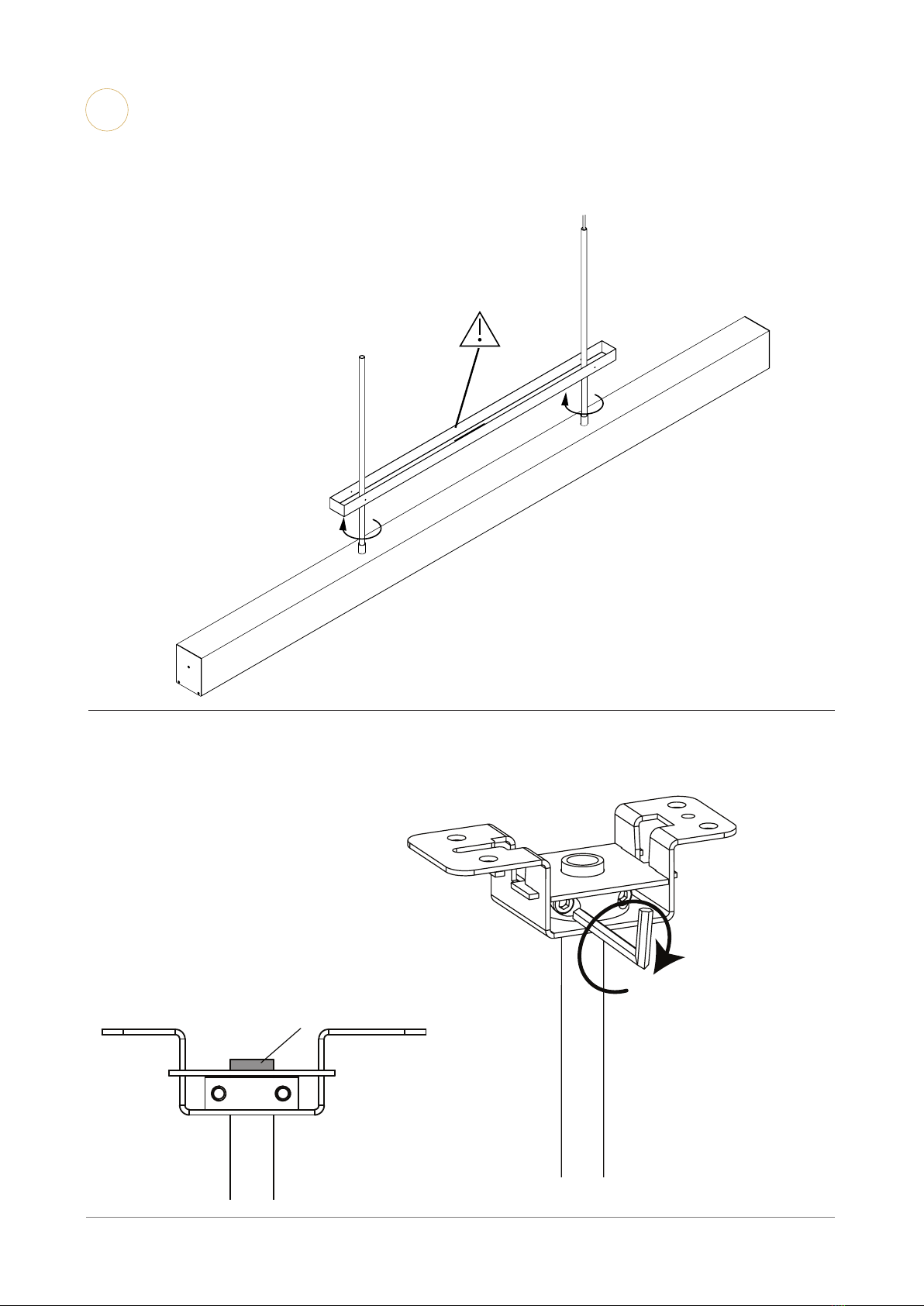

Draai de stangen op de BEEM®.
Draai zo vast mogelijk. Vergeet de
plafonddoos niet te schuiven over
de stangen.
STAP 4
Monteer de beugels op de
stangen.
Zorg ervoor dat de beide bouten
gelijkmatig aangedraaid worden
en dat de stangen minstens 2 mm
aan de bovenkant uitsteken.
STAP 5
Min 2 mm

17Handleiding
NL
Monteer de beugels aan het
plafond.
Sluit de electriciteit aan zoals
aangegeven op het schema in
de plafondkap.
Let op: naargelang de versie van
de BEEM, kunnen de draden
genummerd of gekleurd zijn.
STAP 6
X L
220-240V
50-60Hz
1
3
2
4
5
6
N
N
1. zwart; 2. blauw; 3. grijs; 4. bruin; 5. bruin (licht); 6. blauw (licht)

18 Heatsail BEEM®
NL
Bevestig de plafonddoos met de
bijgeleverde schroees.
STAP 7
Plaats de glaasjes.
STAP 8

19Handleiding
NL
7. BEDIENING
Activeer uw BEEM®
Wanneer u de BEEM®, opzet, kan het tot een half uur duren alvorens deze
zijn volle warmte bereikt heeft. Ook duurt het tot 40 minuten alvorens het
systeem afgekoeld is tot veilige waarden.

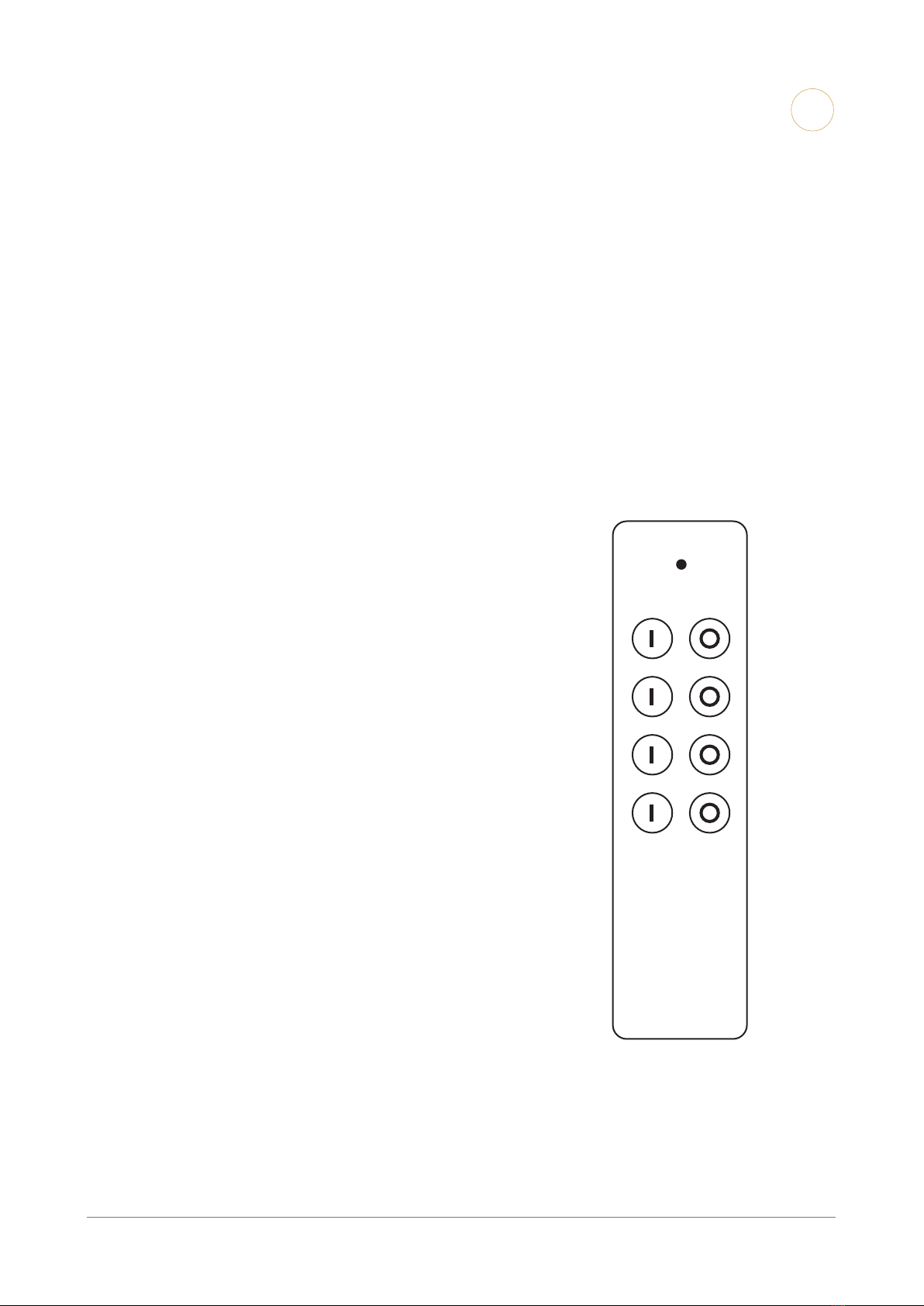

Om uw BEEM® te gebruiken is er een afstandbediening bijgeleverd die
werkt als volgt:
Knop 1 (Verlichting) :
Druk 1 voor aan, 0 voor uit.
Houd ‘1’ ingedrukt om het dimmen te starten, druk terug op 1
wanneer het gewenste niveau bereikt is om dit vast te zetten
Knop 2 (Verwarming 1) :
Druk 1 voor aan, 0 voor uit.
Knop 3 (Verwarming 2) :
Druk 1 voor aan, 0 voor uit.
Knop G :
Niet gebruikt.
1
2
3
G

20 Heatsail BEEM®
NL
8. Troubleshooting
Het licht werkt niet
Trek de stekker uit. Doe het glas omhoog, draai en verwijder. Nu hebt u
toegang tot de hallogeenlamp. Kijk of deze goed is geplaatst en niet kapot
is. Als u de lamp moet vervangen, vervang dan door een standaard G4 16
Watt 12V. Gebruik een doek of handschoenen om de lamp te vervangen.
Als u er met blote handen aankomt, neemt de levensduur aanzienlijk af.
Als het probleem hiermee niet is opgelost, controleer dan dat de blauwe
en bruine draden goed op het aansluitblok zijn aangesloten. (stap 6)
Als het nog steeds niet werkt, probeer dan de afstandsbediening
opnieuw te programmeren. (zie verder)
Verwarmt niet
Geen van de verwarmingselementen werkt. Controleer of de BEEM ®
aanstaat. Controleer of alle draden goed zijn aangesloten. (stap 6)
De verwarming werkt slechts gedeeltelijk
Ofwel 1 module, ofwel een gedeeltelijke module. Zwarte of Grijze draad
niet goed aangesloten. (stap 6)
Er werkt niets
Controleer dat alle draden goed zijn aangesloten op het aansluitblok.
(stap 6)
