HEIDENHAIN DA 400 User manual

DA 400
9/2016
Instrucciones de montaje
Unidad de filtraje de aire comprimido
Istruzioni di montaggio
Impianto di filtraggio per pressurizzazione
Instructions de montage
Dispositif de pressurisation
Montageanleitung
Druckluft-Filteranlage
Mounting Instructions
Compressed-Air Filter System

2
Indice
Página
3Advertencias
4Dimensiones
6Suministro
7Accesorios a pedir por separado
11 Puesta en marcha
14 Ejemplos de conexión
16 Supervisión de la presión
18 Indicaciones para el montaje
19 Mantenimiento
Indice
Pagina
3Avvertenze
4Dimensioni
6Standard di formitura
7Ordinazione separata di accessori
11 Messa in servizio
14 Esempi di collegamento
16 Controllo della pressione
18 Avvertenze per il montaggio
19 Manutenzione
Sommaire
Page
3Avertissement
4Dimensions
6Contenu de la fourniture
7Commander séparément les accessoires
11 Mise en service
14 Exemples de raccordements
16 Contrôle d'air comprimé
18 Remarque sur le montage
19 Maintenance
Inhalt
Seite
3Warnhinweise
4Abmessungen
6Lieferumfang
7Zubehör separat bestellen
11 Inbetriebnahme
14 Anschlussbeispiele
16 Drucküberwachung
18 Hinweis zur Montage
19 Wartung
Contents Page
3Warnings
4Dimensions
6Items Supplied
7Accessories are to be ordered separately
11 Initial Setup
14 Application Examples
16 Monitoring the pressure
18 Mounting Procedure
19 Maintenance

3


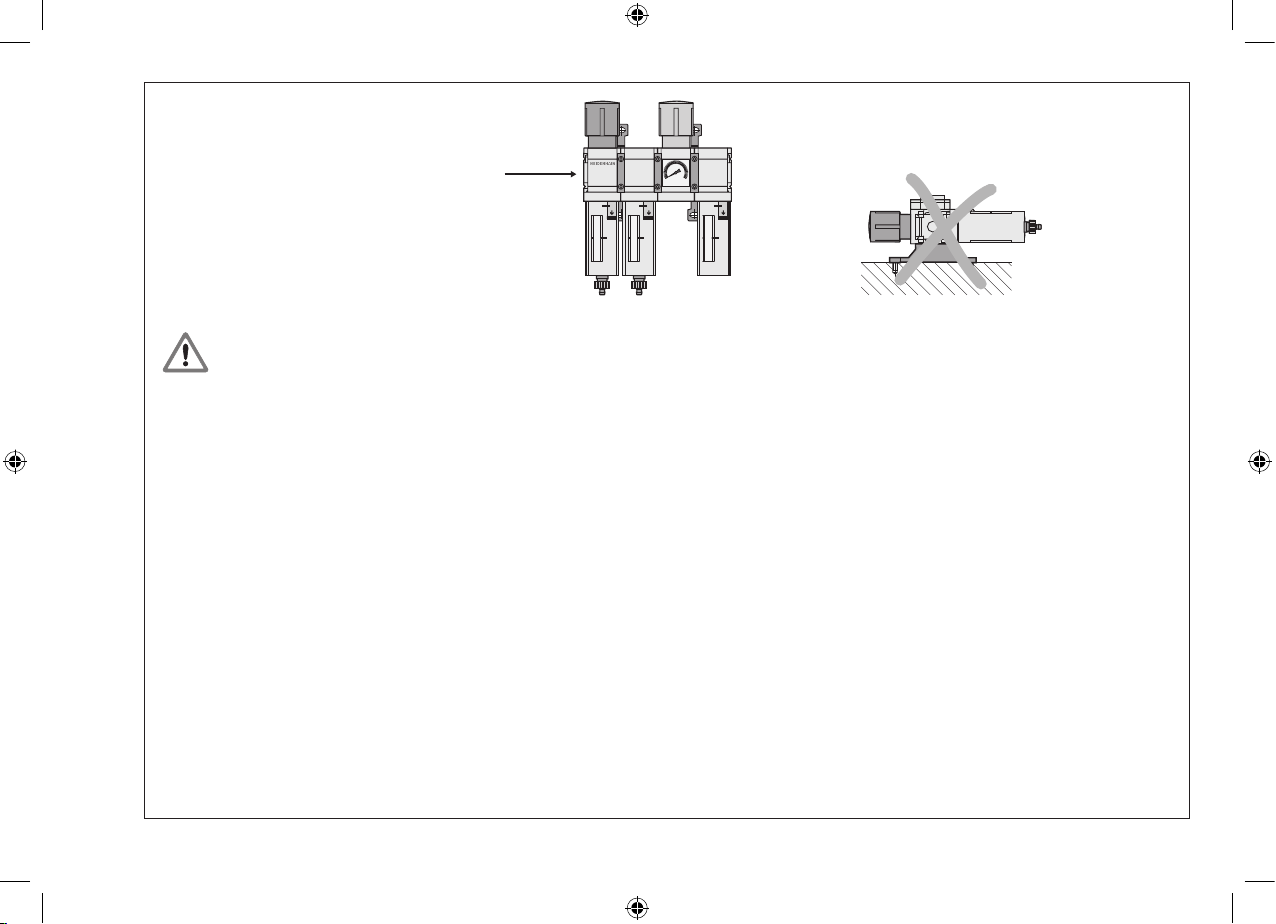

Advertencias
Atención: El montaje y la puesta en marcha deben ser realizados por un especialista cualificado, observando las prescripciones locales de
seguridad. Los productos situados bajo aire comprimido pueden causar daños personales o materiales.
– Desconecte la alimentación del aire comprimido durante los trabajos de montaje y mantenimiento.
– Utilizar válvulas de corte en la conducción del aire comprimido para la ventilación de la instalación.
Avvertenze
Attenzione: Utilizzo/Montaggio/Messa in funzione devono essere eseguite da personale qualificato nel rispetto delle norme di sicurezza
locali. I prodotti pressurizzati posso causare danni alle persone o agli oggetti.
– Spegnere l’alimentazione di pressione prima del montaggio o della manutenzione
– Per lo sfiato del sistema, utilizzare le valvole di intercettazione nella linea di aria compressa
Avertissement
Attention : L‘utilisation, le montage et la mise en service doivent être assurés par un personnel qualifié, dans le respect des consignes de
sécurité locales. Les produits sous air comprimé sont susceptibles de provoquer des blessures ou des dommages matériels.
– Couper l’alimentation en air comprimé avant toute opération de montage ou d’entretien.
– Utiliser des vannes anti-retour dans le conduit d’air comprimé pour purger le système.
Warnhinweise
Achtung: Die Verwendung/Montage/Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen
Sicherheitsvorschriften vorzunehmen. Unter Druckluft stehende Produkte können Personen- oder Sachschäden verursachen.
– Schalten Sie vor Montage- und Wartungsarbeiten die Druckluftversorgung aus.
– Verwenden Sie zur Entlüftung der Anlage Absperrventile in der Druckluftzuleitung.
Warnings
Note: Operation, mounting and commissioning must be conducted by a qualified specialist in compliance with local safety regulations.
Products under compressed air pressure can cause personal injury or property damage.
– Switch off the compressed air supply before performing any installation or maintenance work.
– Use shut-off valves in the compressed air tubing for exhausting the system.

4
5.6
6.8
84
*) =
Dimensiones
Espacio necesario para el cambio de filtro
Dimensioni
Spazio necessario per cambio filtro
Dimensions
Place nécessaire pour change le filtre
Abmessungen
Platzbedarf für Filterwechsel
Dimensions
Space required for filter replacement

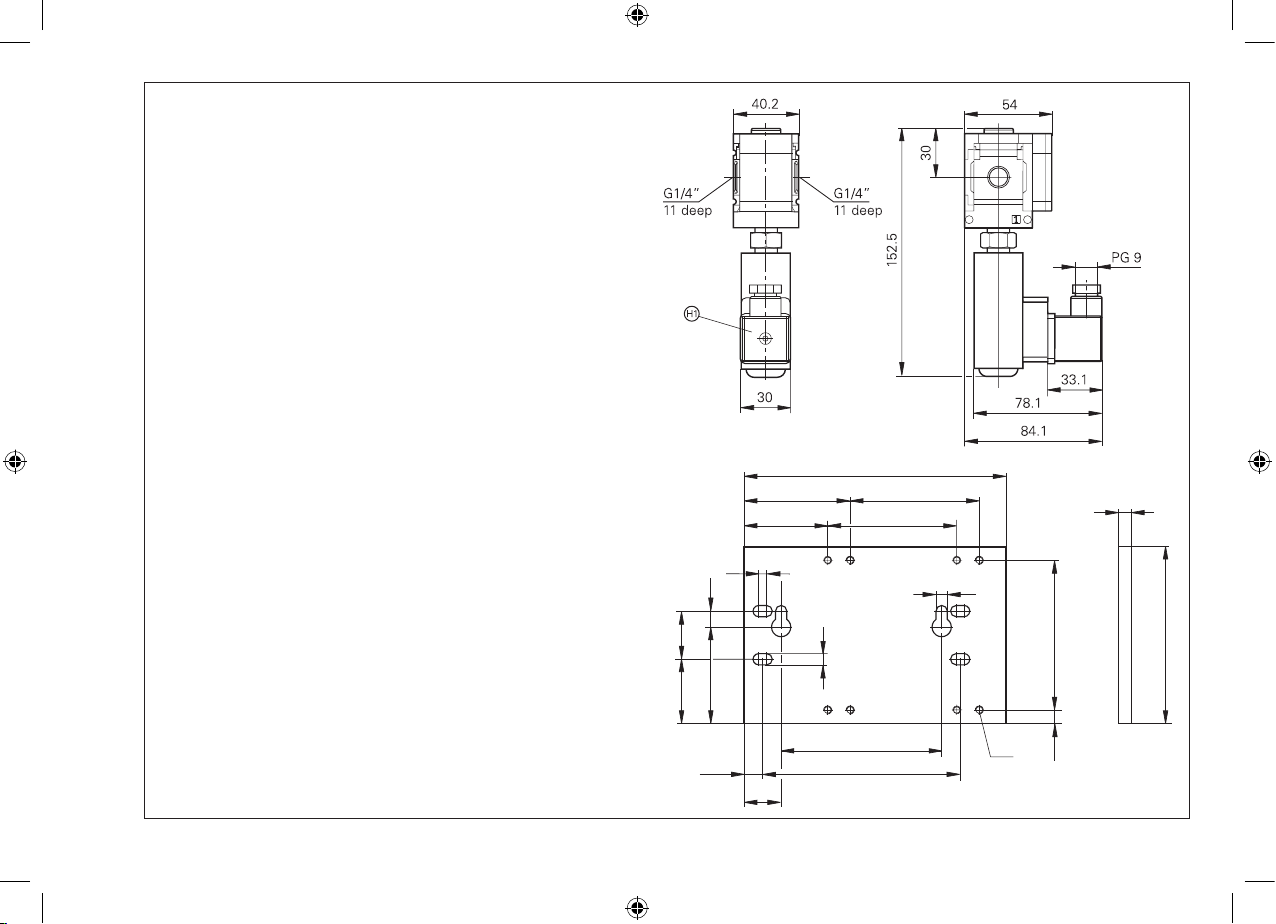

5





 





 
 


À=
Placa de adaptación
Conector, montaje posible en 4 posiciones 4 x 90°
Conmutador de presión
Piastra adattatore
Pressostato
Connettore 4 x 90° montabile
Plaque d'adaptation
Mano contacteur
Connecteur à monter 4 x 90°
Adapterplatte
Druckschalter
Stecker 4 x 90° montierbar
Adapter plate
Pressure switch
4 x 90° connectors can be mounted

6

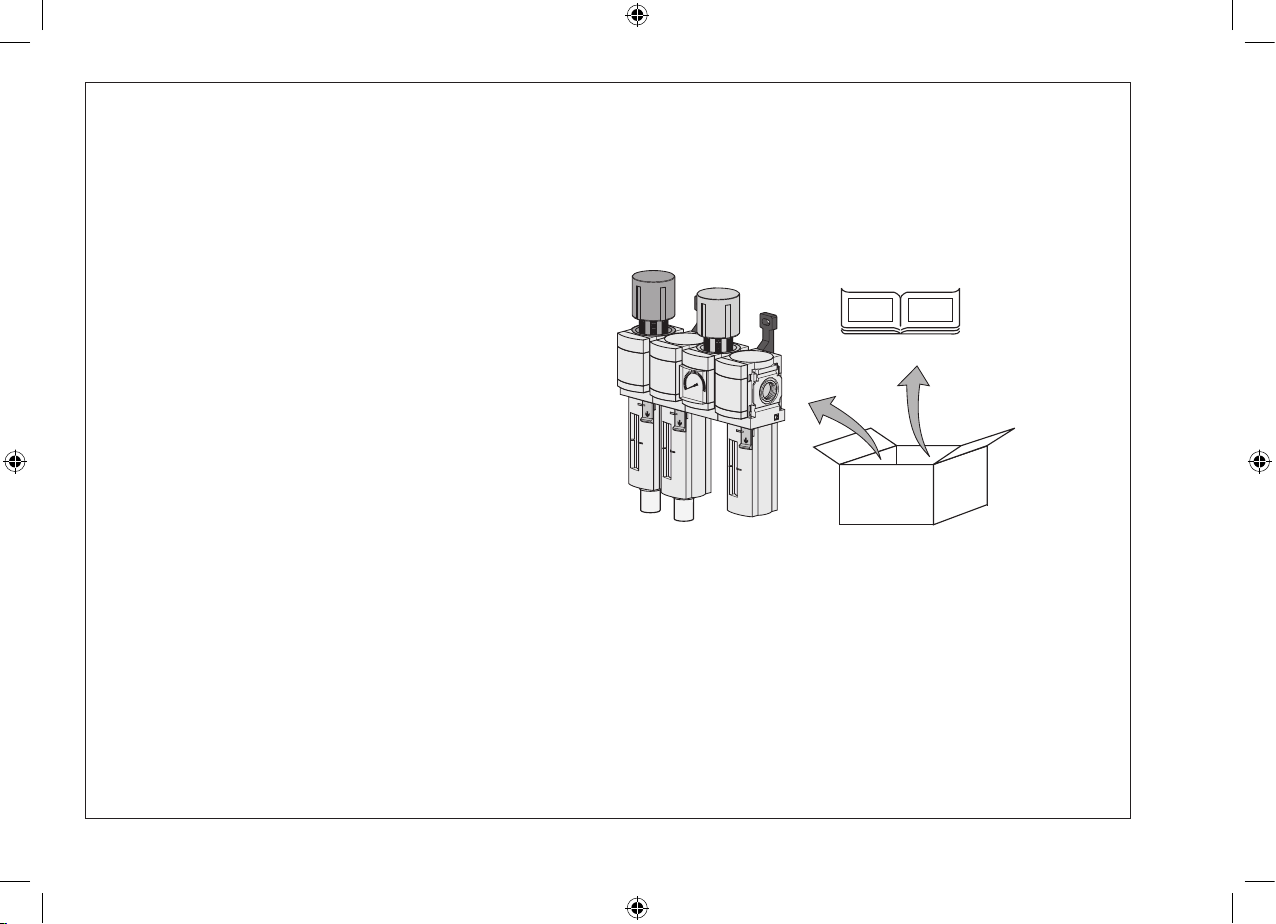

Suministro
Unidad de filtraje de aire comprimido DA 400
Standard di formitura
Impianto di filtraggio per pressurizzazione DA 400
Contenu de la fourniture
Dispositif de pressurisation DA 400
Lieferumfang
Druckluft-Filteranlage DA 400
Items Supplied
Compressed-Air Filter System DA 400

7
b) ID 310094-02 c) ID 310092-01 c) ID 310092-03
a)
25 m, 6 mm x 1 mm: ID 207881-09
25 m, 8 mm x 1.25 mm: ID 207881-35

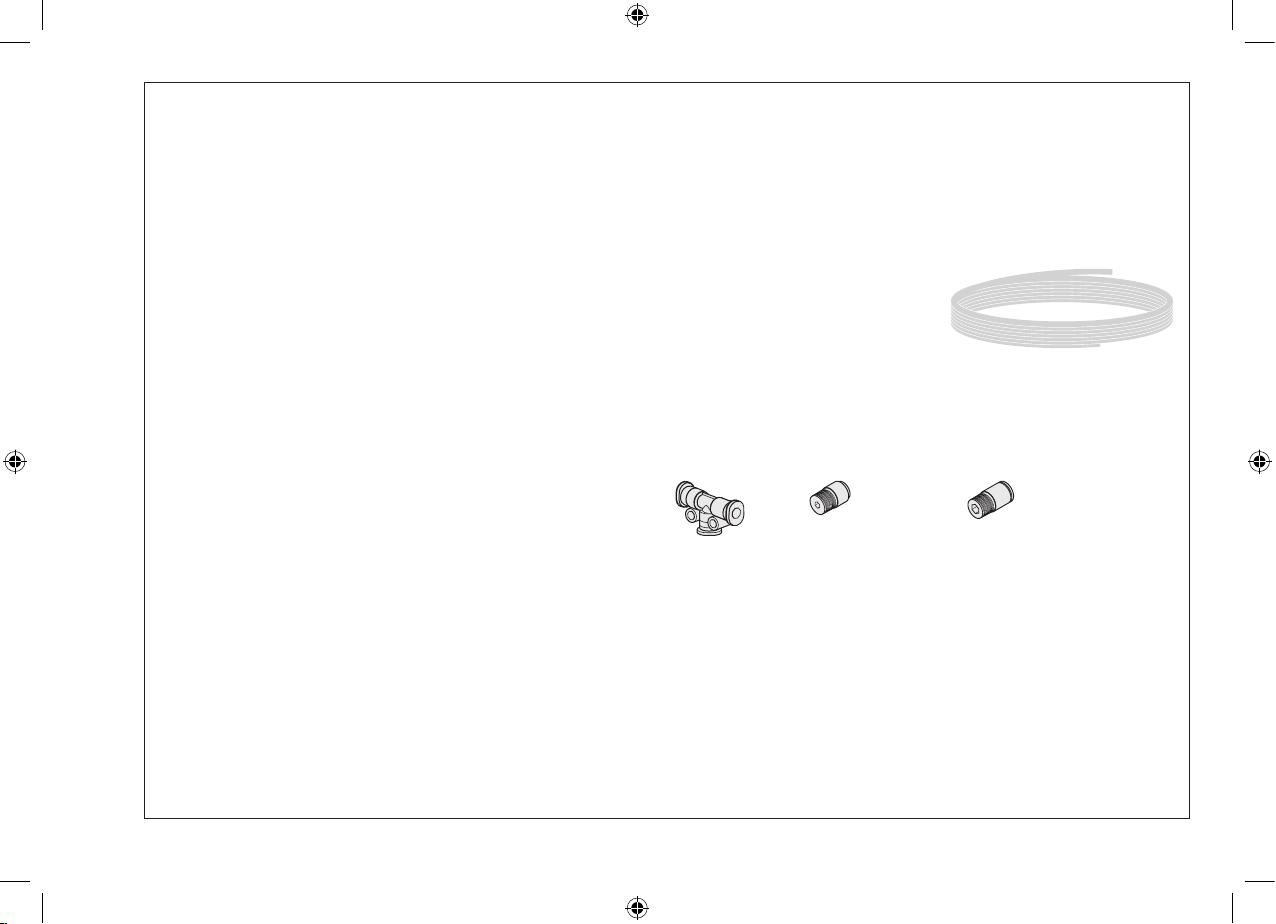

a) Tubo para el aire comprimido, b) Distribuidor, c) Racor
para tubo de 6 mm x 1 mm para tubo de 8 mm x 1.25 mm
Accesorios a pedir por separado
a) Tubo per aria compressa, b) Connettore aT, c) Raccordo filettato
Per tubo 6 mm x 1 mm Per tubo 8 mm x 1.25 mm
Ordinazione separata di accessori
a) Tuyau d’air comprimé, b) Distributeur, c) Raccord enfichable
pour tuyau 6 mm x 1 mm pour tuyau 8 mm x 1.25 mm
Commander séparément les accessoires
a) Druckluftschlauch, b) Verteilerstück, c) Steckverschraubung
für Schlauch 6 mm x 1 mm für Schlauch 8 mm x 1.25 mm
Zubehör separat bestellen
a) Pressure tubing, b) T-joint, c) Threaded plug connection
for tube 6 mm x 1 mm for tube 8 mm x 1.25 mm
Accessories are to be ordered separately

8
a) VF-DA 400
ID 810415-01
AP-DA 400
ID 748674-01
DS-DA 400
ID 810471-01
b) FF-DA 400
ID 810416-01
c) AK-DA 400
ID 810421-01
Conmutador de presión
a) Prefiltro, b) Filtro fino, c) Filtro de carbón activado
Placa de adaptación (para la sujeción del DA 400 en lugar del DA 300)
Pressostato
a) Prefiltro, b) Microfiltro, c) Filtro al carbone attivo
Piastra adattatore (per fissaggio di DA 400 al posto di DA 300)
Mano contacteur
a) Préfiltre, b) Filtre fin, c) Filtre au charbon actif
Plaque d'adaptation (pour la fixation du DA 400 à la place du DA 300)
Druckschalter
a) Vorfilter, b) Feinstfilterelement, c) Aktivkohlefilter
Adapterplatte (zur Befestigung der DA 400 anstelle der DA 300)
Pressure switch
a) Prefilter, b) Fine filter element, c) Active carbon filter
Adapter plate (for attaching the DA 400 in place of the DA 300)

9
SW 2.5
ID 275239-01
10 mm
 = 1±0.1 Nm
7 - 10 l/min
1±0.2 bar 7
- 10 l/min
ID 226270-02
SW 2.5
 = 1±0.1 Nm
15 mm
1 - 4 l/min
ID 207835-04
14 mm
 = 1.5±0.15 Nm
1±0.2 bar
1±0.2 bar
Racor de conexión para tubo del aire
comprimido de 6 mm x 1 mm
Raccordi con funzione farfalla per tubo per
aria compressa 6 mm x 1 mm
Raccords avec réducteur pour tuyau d'air
comprimé 6 mm x 1 mm
Anschlussstücke mit Drosselfunktion für
Druckluftschlauch 6 mm x 1 mm
Connecting piece with throttle function for
pressure tubing, 6 mm x 1 mm

10










Racores de conexión sin reducción
Racor orientable 90° M5
Racor orientable 180° M5
Raccordi senza funzione farfalla
Raccordo filettato girevole 90° M5
Raccordo filettato girevole 180° M5
Raccords sans réducteur
Raccord décalé à 90° M5
Raccord décalé à 180° M5
Anschlussstücke ohne Drosselfunktion
Schwenkverschraubung 90° M5
Schwenkverschraubung 180° M5
Connecting piece without throttle function
Swiveling screw fitting 90°, M5
Swiveling screw fitting 180°, M5

11
(8 x 1. 25) (6 x 1)

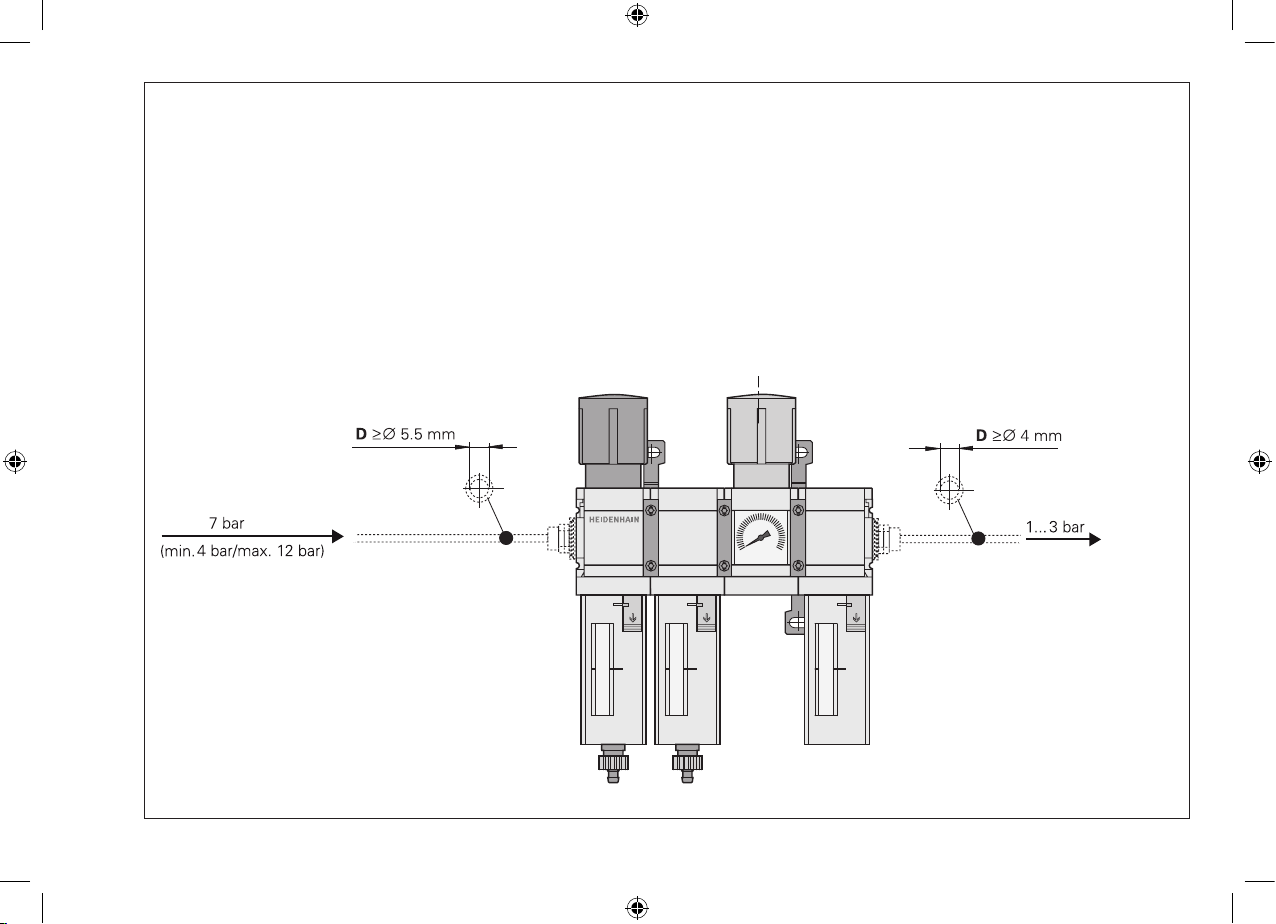

Puesta en marcha
Tipo de entrada de aire 5/6/4 según ISO 8573-1: 2010
¡Al diseñar las conducciones de aire comprimido (D) tener en cuenta las posibles pérdidas de presión!
Tipo de pureza del aire 1/4/1
según ISO 8573-1: 2010
Messa in servizio
Classe aria in ingresso 5/6/4 a norma ISO 8573-1: 2010
Nella realizzazione delle condutture dell’aria compressa (D) prestare attenzione ai cali di pressione dovuti alle perdite di carico!
Classe unità aria 1/4/1
a norma ISO 8573-1: 2010
Mise en service
Classe d'air en entrée 5/6/4 selon ISO 8573-1: 2010
Tenir compte des pertes de pression dues au flux lorsque vous dimensionnez les conduits d’air comprimé (D) !
Classe de pureté d’air 1/4/1
selon ISO 8573-1: 2010
Inbetriebnahme
Lufteingangsklasse 5/6/4 nach ISO 8573-1: 2010
Bei Auslegung der Druckluftleitungen (D) auf strömungsbedingte Druckverluste achten!
Luftreinheitsklasse 1/4/1
nach ISO 8573-1: 2010
Initial Setup
Air purity class 5/6/4 as per ISO 8573-1: 2010
When designing the compressed air tubes (D) keep in mind the loss of pressure due to air flow!
Air purity class 1/4/1
as per ISO 8573-1: 2010

12
    
    
     
   

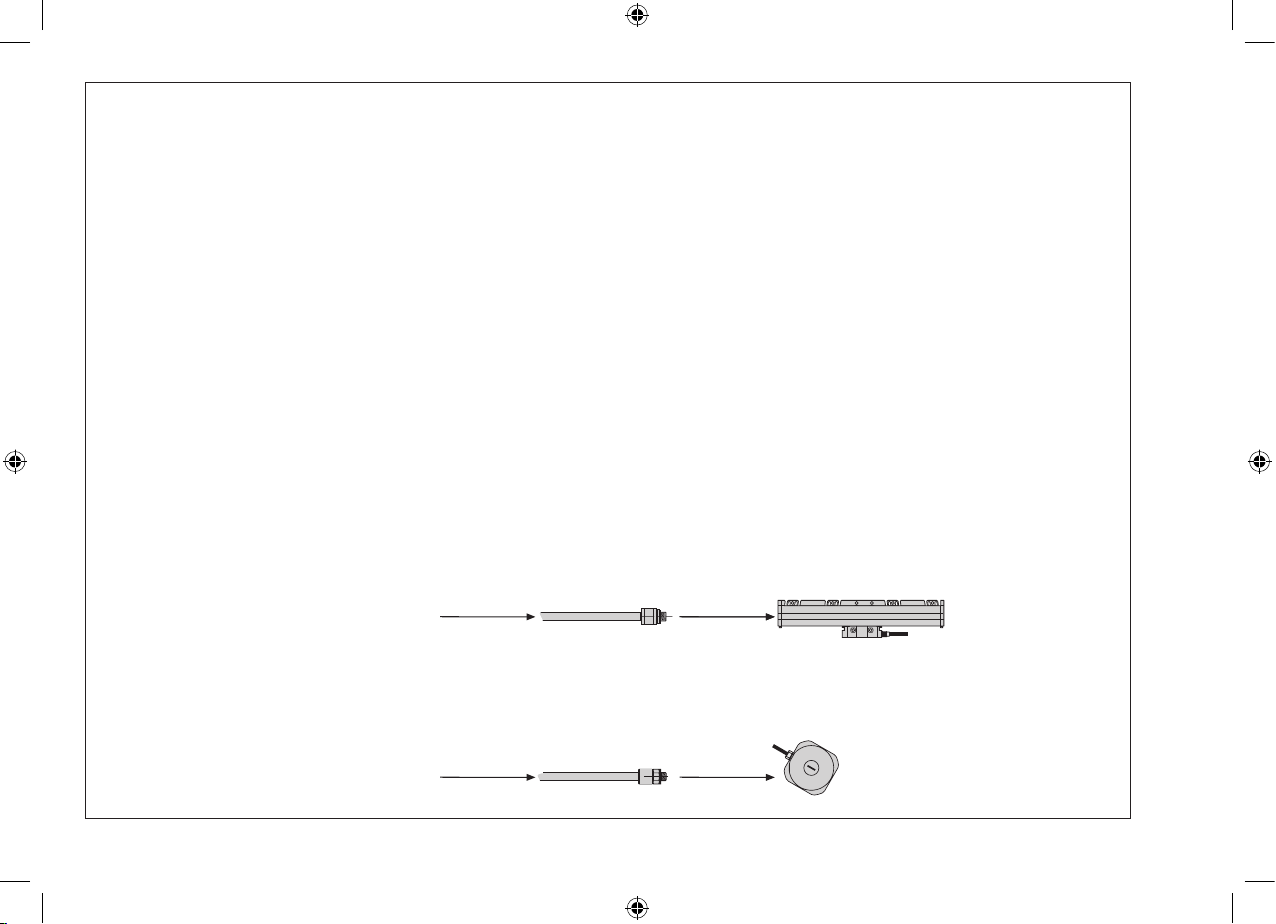

La cantidad de aire comprimido requerido para una óptima alimentación de los sistemas de medida es de 7 hasta 10 l/min por sistema lineal de
medida o de 1 hasta 4 l/min por sistema angular de medida.
Para una regulación ideal de la cantidad de aire se utilizan los racores de conexión de HEIDENHAIN con reductor integrado (ver accesorios).
Con una presión de entrada de aprox. 1 · 105Pa (1 bar), los racores garantizan el volumen de paso especificado.
o
Per un'alimentazione ottimale dell'aria di tenuta dei sistemi di misura, è richiesta una quantità di aria compressa di 7 - 10 l/min per ogni sistema di
misura lineare ovvero 1 - 4 l/min per ogni sistema di misura angolare.
Per la regolazione della quantità di aria si raccomandano i raccordi HEIDENHAIN con farfalla integrata (vedere Accessori). Le farfalle garantiscono le
portate prescritte a una pressione di ingresso di ca. 1 · 105Pa (1 bar).
o
Le débit d'air nécessaire doit être de 7 à 10 l/min par système de mesure linéaire pour une alimentation optimale de la pressurisation ou de
1 à 4 l/min par système de mesure angulaire.
L'idéal est d'utiliser des raccords HEIDENHAIN avec réducteur intégré (voir accessoires) pour réguler le débit d'air. Les réducteurs garantissent le
débit d'air requis avec une pression à l'entrée d'env. 1 · 105Pa (1 bar).
ou
Für eine optimale Sperrluftversorgung der Messgeräte liegt die erforderliche Druckluftmenge bei 7 bis 10 l/min pro Längenmessgerät bzw.
1 bis 4 l/min pro Winkelmessgerät.
Idealerweise verwendet man für die Regulierung der Luftmenge die HEIDENHAIN-Anschlussstücke mit integrierter Drossel (siehe Zubehör).
Die Drosseln gewährleisten bei einem Eingangsdruck von ca. 1 · 105Pa (1 bar) die vorgeschriebenen Durchflussmengen.
oder
For optimum supply of sealing air to the encoders, the required air flow is 7 to 10 l/min per linear encoder or 1 to 4 l/min per angle encoder.
Ideally the air flow is regulated by the HEIDENHAIN connecting pieces with integrated throttle (see Accessories). At an inlet pressure of
approx. 1 · 105Pa (1 bar), the throttles ensure the prescribed volume of airflow.
or

13
Para el cierre de las válvulas (válvula de escape de la condensación) se
requieren en la entrada del DA 400 brevemente 400 l/min a 2 bar.
En cada válvula de escape se requieren brevemente 150 l/m para su cierre.
tubo de 8 mm x 1.25 mm
Per la chiusura delle valvole (valvole di scarico della condensa) sono necessari per breve tempo 400 l/min per 2 bar
all’ingresso del DA 400.
Per ogni valvola di scarico sono necessari per la chiusura per breve tempo 150 l/m.
tubo 8 mm x 1.25 mm
A une pression de 2 bar, il est nécessaire d’avoir brièvement un débit de 400 l/min en entrée du DA 400 pour pouvoir fermer
les vannes (vanne de décharge de condensat).
La fermeture nécessite d’avoir brièvement un débit de 150 l/min à chaque vanne de décharge !
tuyau 8 mm x 1.25 mm
Zum Schließen der Ventile (Kondensat-Ablassventil) sind am Eingang der DA 400 kurzzeitig 400 l/min bei 2 bar notwendig!
An jedem Ablassventil sind zum Schließen kurzzeitig 150 l/min notwendig!
Schlauch 8 mm x 1.25 mm
To close the valves (condensation release valve), a flow rate of 400 l/min at 2 bars is required at the inlet of the DA 400 for a short time.
A flow rate of 150 l/min is required at every release valve for a short time for closing the respective valve.
tube 8 mm x 1.25 mm

14
50 m
50 m
50 m
50 m
0.5 m
 0.5 m
0.5 m
3 m
0.5 m
50 m
Ejemplos de conexión
o

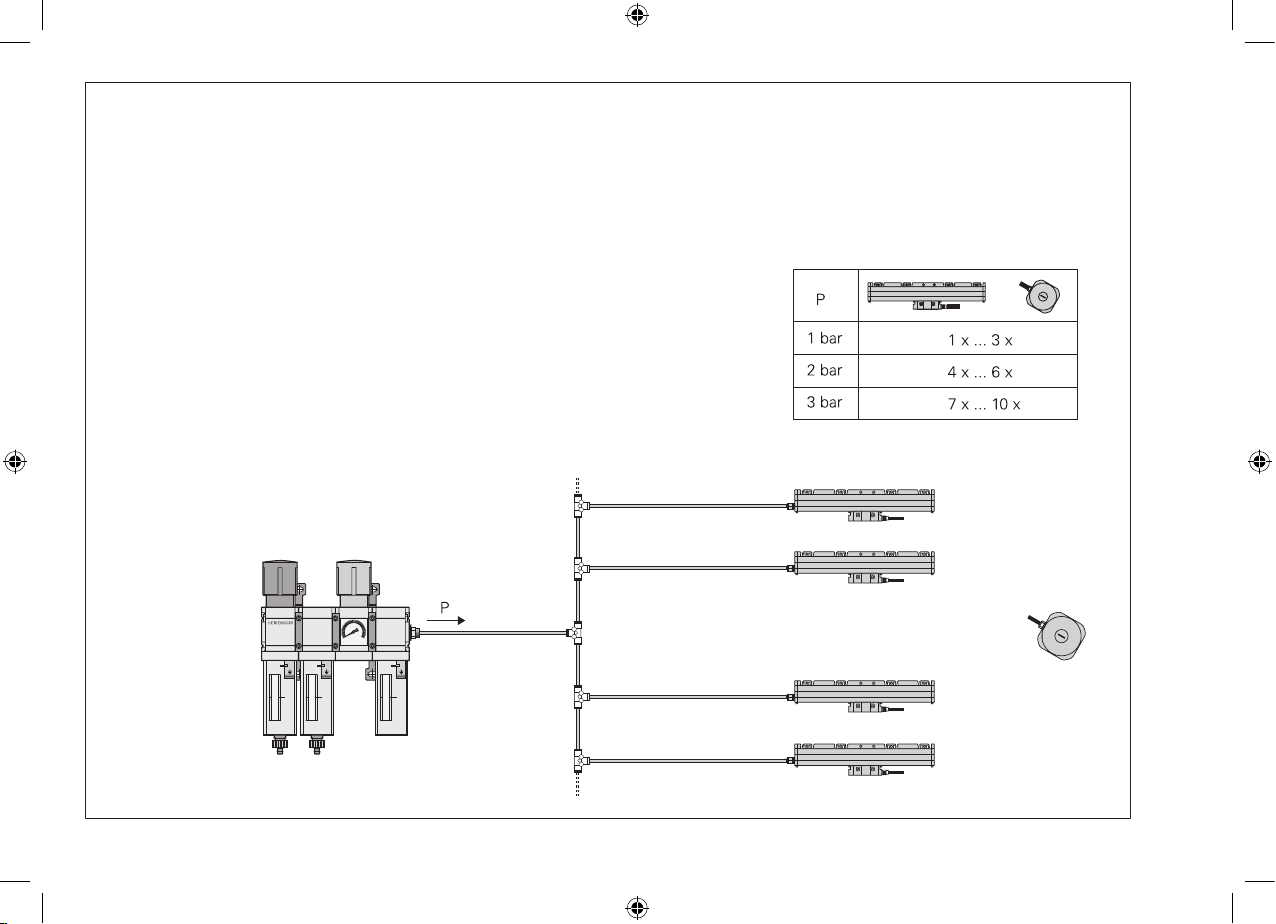

Montaje en paralelo de los sistemas de medida (máximo 10 sistemas de medida);
tubo de 6 mm x 1 mm (Di= 4 mm)
Esempi di collegamento
o
Collegamento in parallelo dei sistemi di misura (max 10 sistemi di misura);
tubo 6 mm x 1 mm (Di= 4 mm)
Exemples de raccordements
ou
Branchement des systèmes de mesures en parallèle (10 systèmes max.) ;
tuyau 6 mm x 1 mm (Di= 4 mm)
Anschlussbeispiele
oder
Parallelschaltung der Messgeräte (max. 10 Messgeräte); Schlauch 6 mm x 1 mm (Di= 4 mm)
Application Examples
or
Parallel switching of the encoders (up to 10 encoders); tube 6 mm x 1 mm (Di= 4 mm)

15
9 m
9 m
9 m
1 m
1 m
1 m
o

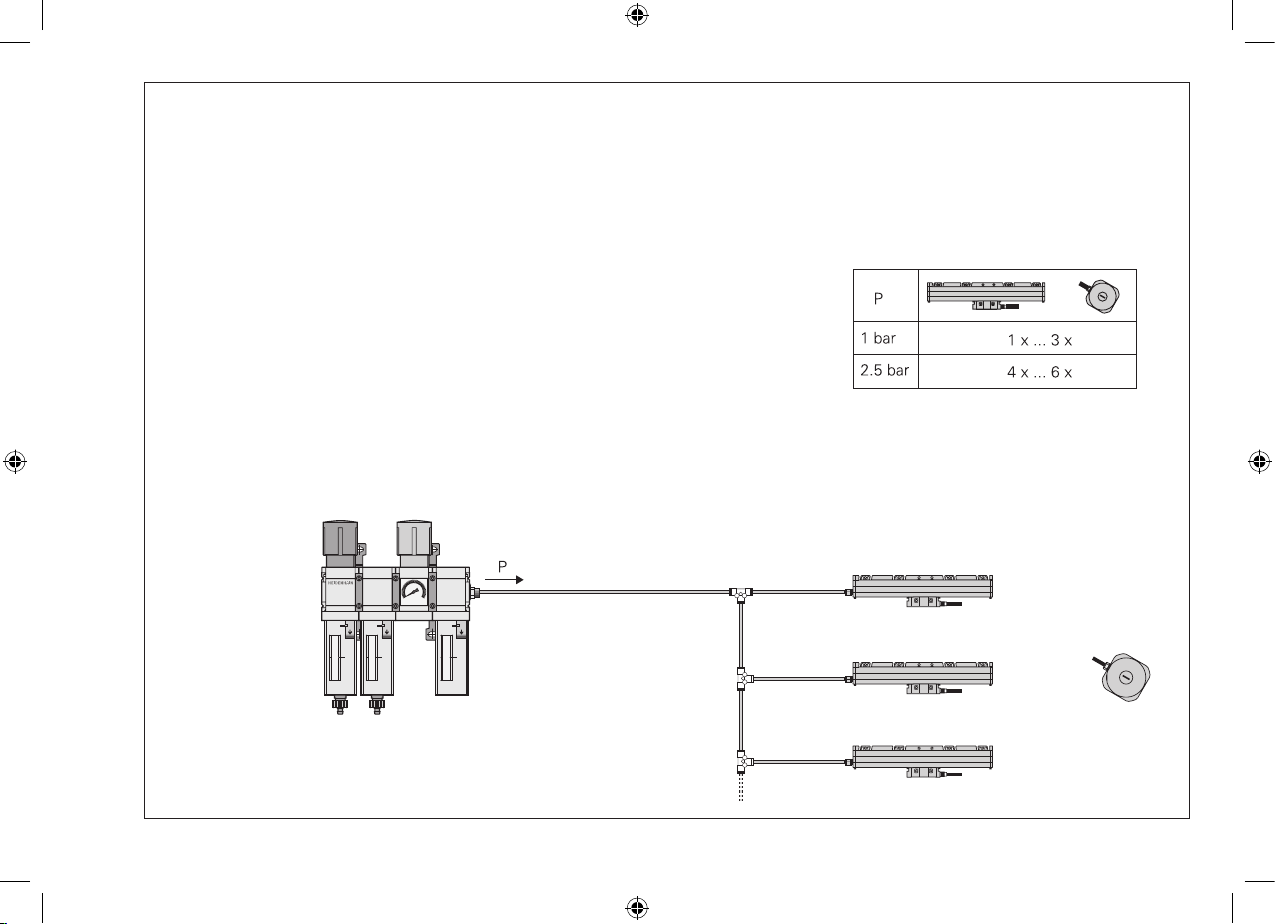

Montaje en serie de los sistemas de medida (máximo 6 sistemas de medida);
tubo de 6 m m x 1 mm (Di= 4 mm)
o
Collegamento in serie dei sistemi di misura (max 6 sistemi di misura);
tubo 6 mm x 1 mm (Di= 4 mm)
ou
Branchement des systèmes de mesures en rangées (6 systèmes max.) ;
tuyau 6 mm x 1 mm (Di= 4 mm)
oder
Reihenschaltung der Messgeräte (max. 6 Messgeräte); Schlauch 6 mm x 1 mm (Di= 4 mm)
or
Series switching of the encoders (up to 6 encoders); tube 6 mm x 1 mm (Di= 4 mm)

16

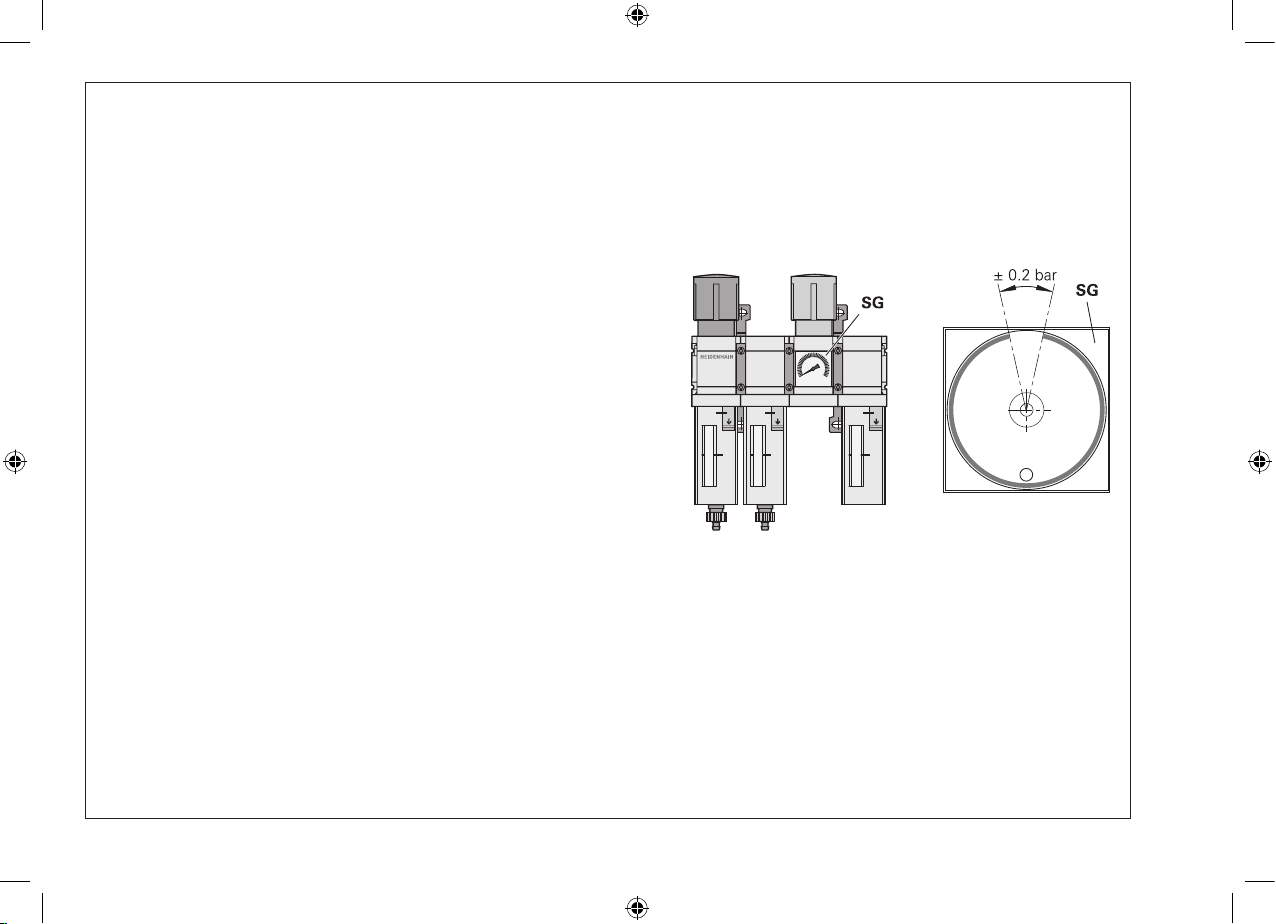

Supervisión de la presión
Mediante el manómetro y el conmutador de presión (disponibles como
accesorios) puede supervisarse el funcionamiento del aire comprimido
de una manera efectiva.
Mediante un sencillo disco giratorio (SG) es posible ajustar el valor nominal (± 0,2 bar).
Retirar manualmente la ventanilla de cristal. Ajustar el rango con los marcadores de límites rojos.
Controllo della pressione
Tramite manometro e interruttore di pressione (fornibile come accessorio)
è possibile un controllo efficace della funzione di pressurizzazione.
Con un disco girevole nel vetro spia SG è possibile regolare il valore nominale (± 0.2 bar).
Rimuovere manualmente il vetro spia. Campo di regolazione contrassegnato dalla marcatura rossa.
Contrôle d'air comprimé
Le manomètre et le pressostat (disponibles en accessoires) permettent
de contrôler efficacement la fonction de pressurisation.
La rotation d'un disque dans le verre de protection SG permet le réglage à la valeur nominale (± 0.2 bar).
Enlever manuellement le verre de protection. La zone de réglage est indiquée en rouge.
Drucküberwachung
Durch Manometer und Druckschalter (als Zubehör lieferbar) lässt sich die
Sperrluftfunktion effektiv überwachen.
Mit einer Drehscheibe im Sichtglas SG kann der Sollwert eingestellt werden (± 0.2 bar).
Sichtglas von Hand entfernen. Einstellbereich durch rote Markierung.
Monitoring the pressure
The pressure gauge and the automatic pressure switch (which is
available as an accessory) effectively monitor the sealing air.
The desired value can be adjusted with a rotatable disk in the SG window (± 0.2 bars).
Remove the Glass window by hand. Adjust the setting range with the red limit marks.

17



  


























  





Situar la ventanilla de cristal con la superficie sobre la imagen Ma y con la
placa giratoria Ds ajustar al valor deseado, p.ej., 2 bar.
Encajar la ventanilla en el manómetro en la posición correcta.
Esta representación del manómetro Ma (reflejada) es útil como ayuda para el ajuste.
Posizionare il vetro spia con la superficie sulla figura Ma e regolare con il
disco girevole Ds sul valore desiderato, ad es. 2 bar.
Inserire il vetro spia sul manometro nella posizione corretta.
Questa rappresentazione del manometro Ma (speculare) funge da ausilio di regolazione.
Enlever le verre de protection comme indiqué sur la figure Ma et régler le
disque Ds à la valeur souhaitée, p. ex. 2 bar.
Sur le manomètre, repositionner correctement le verre de protection.
Cette représentation du manomètre Ma (inversée) sert d'aide au réglage.
Sichtglas mit der Oberfläche auf die Abbildung Ma legen und mit der
Drehscheibe Ds den gewünschten Wert einstellen, z. B. 2 bar.
Sichtglas auf das Manometer in der richtigen Lage aufstecken.
Diese Darstellung des Manometers Ma (gespiegelt) dient als Einstellhilfe.
Place the window with the surface on the figure Ma and use the rotating
disk Ds to adjust the desired value, e.g. 2 bars.
Slide the window onto the manometer in the correct position.
This illustration of the manometers Ma (mirrored) serves as adjusting aid.

18

 



   


*) =

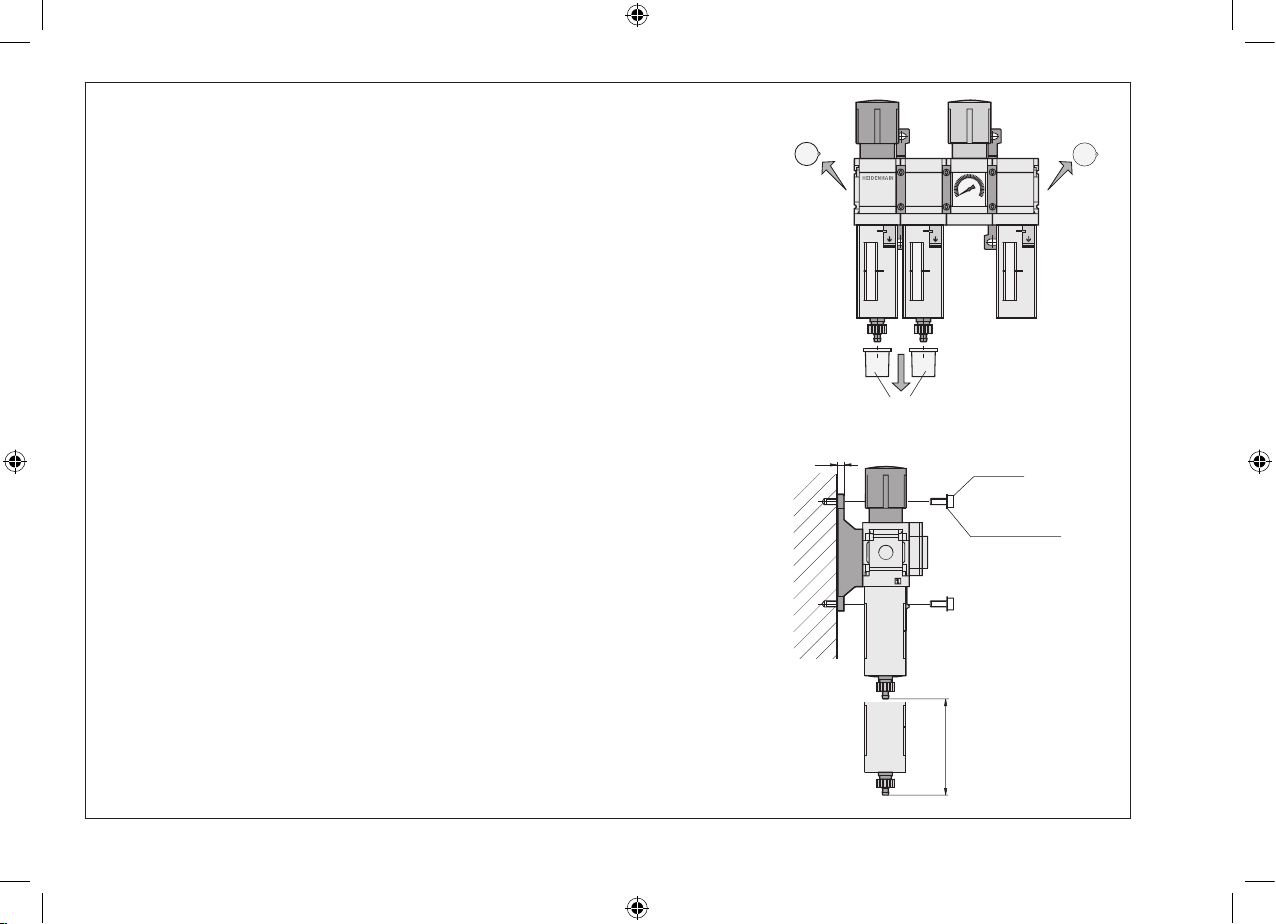

¡Retirar la lámina SF y la tapa SK de protección!
Indicaciones para el montaje
Espacio necesario para el cambio de filtro
Avvertenze per il montaggio
Rimuovere la pellicola protettiva SF e il cappellotto SK!
Spazio necessario per cambio filtro
Remarque sur le montage
Enlever les feuilles SF et les capots de protection SK !
Place nécessaire pour change le filtre
Hinweis zur Montage
Schutzfolie SF und Schutzkappe SK abziehen!
Platzbedarf für Filterwechsel
Mounting Procedure
Remove the protective film SF and the protective cap SK!
Space required for filter replacement

19


 

Mantenimiento
Atención:
Con hasta 3 sistemas de medida conectados: cambio de filtro cada 2 años
Con hasta 10 sistemas de medida conectados: cambio de filtro anual
¡Tener en cuenta la estanqueidad! ¡No intercambiar las carcasas!
Girar carcasa y desmontar
Manutenzione
Attenzione:
Fino a 3 sistemi di misura collegati: cambio filtro ogni 2 anni
Fino a 10 sistemi di misura collegati: cambio filtro ogni anno
Prestare attenzione alla guarnizione! Non invertire l'alloggiamento!
Ruotare e rimuovere l'alloggiamento
Maintenance
Attention :
Avec 3 systèmes de mesure raccordés : remplacement des filtres tous les 2 ans
Jusqu'à 10 systèmes de mesure raccordés : remplacement des filtres tous les ans
Attention à l'étanchéité! Ne pas échanger les boitiers!
Tourner le boitier et le retirer
Wartung
Achtung:
Bei bis zu 3 angeschlossenen Messgeräten: Filterwechsel alle 2 Jahre
Bei bis zu 10 angeschlossenen Messgeräten: Filterwechsel jährlich
Auf Dichtung achten! Gehäuse nicht vertauschen!
Gehäuse drehen und abnehmen
Maintenance
Note:
With up to 3 encoders connected: Filter exchange every 2 years
With up to 10 encoders connected: Yearly filter exchange
Pay attention to the seal! Do not exchange the housing!
Rotate the housing and remove

20



4.
5.
Montar nuevo filtro
Reutilizar
Extraer el filtro
a) Prefiltro, b) Filtro fino, c) Filtro de carbón activado
Rimuovere il filtro
a) Prefiltro, b) Microfiltro, c) Filtro al carbone attivo
Montare il nuovo filtro
Riutilizzare
Retirer les filtres
a) Préfiltre, b) Filtre fin, c) Filtre au charbon actif
Installer le filtre neuf
Réutiliser
Filter abnehmen
a) Vorfilter, b) Feinstfilterelement, c) Aktivkohlefilter
Neue Filter montieren
Wieder verwenden
Remove the filter
a) Prefilter, b) Fine filter element, c) Active carbon filter
Install new filters
Reuse
