充电式切割机
Cordless Metal Cutting Saw
CD 3605DA
000BookCD3605DAChS.indb1000BookCD3605DAChS.indb1 2019/02/2811:33:592019/02/2811:33:59
2
中文
电动工具通用安全警告
警告！
阅读电动工具附带的所有安全警告、说明、插图和规格说明。
保存所有警告和说明书以备查阅。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
c) 让儿童和旁观者离开后操作电动工具。
2) 电气安全
a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电
动工具不能使用任何转换插头。
b) 避免人体接触接地表面，如管道、散热片和冰箱。
目次
电动工具通用安全警告...............................2
所有圆锯的安全说明....................................5
对各种圆锯的进一步安全说明................5
带摆动式内护罩的圆锯的安全说明......6
使用切割机时的注意事项..........................7
锂离子电池使用注意事项..........................9
锂离子电池运输...........................................10
USB 设备连接器使用注意事项 .............11
符号....................................................................11
零件名称..........................................................12
规格....................................................................13
标准附件..........................................................14
用途....................................................................15
电池的拆卸／安装法.................................15
充电....................................................................16
作业之前..........................................................18
使用前调整电圆锯......................................20
操作....................................................................21
LED 灯警示信号 ...........................................26
USB 设备的充电方法 .................................27
碎屑处置..........................................................29
维护和检查.....................................................30
故障排除..........................................................33
选择附件..........................................................36
000BookCD3605DAChS.indb2000BookCD3605DAChS.indb2 2019/02/2811:34:002019/02/2811:34:00
3
中文
c) 不得将电动工具暴露在雨中或潮湿环境中。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线
远离热源、油、锐边或运动部件。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护
器（ＲＣＤ）。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，
或在有药物、酒精或治疗反应时，不要操作电动工具。
b) 使用个人防护装置。始终佩戴护目镜。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时处
于关断位置。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使用
得当。
h) 请勿因频繁使用工具的熟悉感而掉以轻心，忽视工具的安全性原则。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
c) 在进行任何调整、更换附件或存放电动工具之前，必须从电源上拔掉插头
和／或取下电池盒（如果可拆卸）。
000BookCD3605DAChS.indb3000BookCD3605DAChS.indb3 2019/02/2811:34:002019/02/2811:34:00
4
中文
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动
工具或对这些说明不了解的人操作电动工具。
e) 维护电动工具和附件。检查运动件是否调整到位或卡住，检查零件破损情
况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
f) 保持切削刀具锋利和清洁。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工
具的刀头等。
h) 保持手柄和抓握表面干燥、清洁，远离油和油脂。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
b) 只使用配有特制电池盒的电动工具。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，用
水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
e) 请勿使用损坏或改装的电池盒或工具。
f) 请勿将电池盒或工具暴露在有火源或高温环境中。
g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环境中
对电池盒或工具充电。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
b) 请勿维修已损坏的电池盒。
000BookCD3605DAChS.indb4000BookCD3605DAChS.indb4 2019/02/2811:34:002019/02/2811:34:00
5
中文
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
所有圆锯的安全说明
危险！
a) 让手始终远离锯割区域和锯片。你的另一只手始终握住辅助手柄或电动机机
壳。
b) 不得接触工件的下面。
c) 将锯割深度调至工件的厚度。
d) 不得手持工件或将工件架在腿上进行锯割。应将工件夹紧在一个稳定的平台
上。
e) 在操作过程中，切削工件可能会触碰到隐藏的线缆，因此请握住电动工具的
绝缘夹持面。
f) 当作劈锯时，始终使用劈锯护栏和直边导向器。
g) 始终使用尺寸和轴心形状（菱形或圆形）得当的锯片。
h) 不得使用损坏的和尺寸不符的垫圈和螺栓。
对各种圆锯的进一步安全说明
000BookCD3605DAChS.indb5000BookCD3605DAChS.indb5 2019/02/2811:34:002019/02/2811:34:00
6
中文
a) 双手紧握圆锯上的把手，双臂放置得能抵住回弹力。身体处于圆锯的任意一
侧而不对准锯片。
b) 当锯片卡住，或因任何原因导致的锯割中断时，释放开关扳机并握持圆锯在
材料中不移动，直到锯片完全停止。不得在锯片处于运转或可能发生回弹情
况下尝试将圆锯从工件中拿走或向后拉动圆锯。
c) 重新启动位于工件中的圆锯时，要将锯片对准切口的中心位置以避免锯齿被
嵌入到切割材料之中。
d) 支撑大型板料以减少锯片受挤压和回弹的危害。
e) 不得使用钝的或破损的锯片。
f) 锯割前，锯割深度锁定钮必须旋紧并紧固。
g) 当对现存墙体或其他盲区进行“插入式锯割”时要格外小心。
带摆动式内护罩的圆锯的安全说明
a) 每次使用前需检查下护罩是否能够良好闭合。下护罩不能自由活动或迅速闭
合时，不得操作圆锯。不可将下护罩夹住或绑在开启位置。
b) 检查下护罩弹簧的工作情况，如果护罩及弹簧不能正常工作，必须在使用前
对其进行维修。
c) 仅当特殊锯割，例如“插入式锯割”和“组合式锯割”，才应用手动方式抬
起下护罩。
可通过回缩手柄升起下护罩。当锯片进入材料时，必须复位下护罩。
d) 将圆锯放置在工作台或地面上前，须保证下护罩已遮住锯片。
000BookCD3605DAChS.indb6000BookCD3605DAChS.indb6 2019/02/2811:34:002019/02/2811:34:00
7
中文
使用切割机时的注意事项
1. 调整。在锯割之前，确认已调整锯割深度和倾斜角度。
2. 避免割到铁钉。在锯割前检查并拆下
所有的铁钉。
3. 操作锯片时，将电线从锯割区域移开
并固定住，以防在锯割作业时刮到工
件上的电线。
作业时适当地用手部支撑和工件支撑，
并将电线从作业区域移开。
警告！
适当支撑工件对减少人身伤害、锯片
卡住或操作失控是至关重要的。常见
的手部支撑锯片方法如图 1 所示。
4. 将锯座的大部分放在工件有紧固支撑的部分，而非锯割后将会掉落的部分。
例如，图 2 所示为锯割木板末端的正确方法，图 3 为错误方法。如果工件过
于短小，请将其固定。
请勿手握较短的部分！
图2 图3
5. 请勿用被虎钳颠倒夹住的切割机进行锯割。
这种做法非常危险，会造成严重事故。( 图 4)
6. 在完成锯割作业，放下工具前，务必确保下（可伸缩）
护罩已关闭，刀刃已完全停止。
7. 请勿仅使用工具的鼓风机功能。
8. 请按规定方式使用电动工具，切勿移作他用。
请按使用说明书中记载的规定方式使用电动工具，切
勿移作他用。
图1
图4
000BookCD3605DAChS.indb7000BookCD3605DAChS.indb7 2019/02/2811:34:002019/02/2811:34:00
8
中文
9. 请勿在锯片贴近身旁时运转锯片。
10. 请勿使用破损或无法正常运转的工具。
如果工具无法正常操作，发出奇怪响声或发生破损，请立即停止使用，并联
系 HiKOKI 授权服务中心进行维修。
11. 请勿穿戴使用易卷起的材料制成的手套，如棉布、毛线、布料或线等。
12. 请勿触碰移动的部件。
请勿将手、手指或身体的其他部位靠近工具的移动部件。
13. 请勿在未安装护罩的情况下进行操作。
请勿在没有护罩、安全装置，或作业顺序错误的情况下进行操作。如果需要
取下护罩或安全装置进行维护或维修，请更换护罩或安全装置后再操作该工
具。
14. 请正确使用工具。
请勿将小型工具或附件强行用作重型工具。
请勿将工具用于其他目的，例如，请勿使用切割机来锯割树枝或木头。
15. 请正确操作工具。
请按照使用说明书中记载的内容操作工具。请勿掉落或扔掷工具。请勿让儿
童、不熟悉操作步骤或未授权的人员操作该工具。
16. 符号定义。
V
.................... 伏特
................... 直流电流
no
.................. 空载速度
---/min
........... 每分钟转数或往复移动
Hz
................. 赫兹
A
.................. 安培
17. 将所有螺钉、螺栓和盖子紧固在正确的位置。
将所有螺钉、螺栓和盖子安装牢靠。并定期检查其紧固状况。
18. 请勿在塑料外壳或手柄破裂的情况下使用电动工具。
如果工具外壳或手柄破裂，可能会导致触电。需修理后再使用。
19. 请务必将刀刃和附件牢固安装到工具上。
防止自己或他人受伤。刀刃、锯割工具和配件必须安全牢靠地安装到工具上。
20. 请小心操作电动工具。
如果电动工具无意间掉落或撞到坚硬的金属，则可能变形、破裂或损坏。
21. 请勿使用溶剂擦拭塑料部件。
汽油、稀释剂、四氯化碳和酒精等溶剂可能会造成塑料部件损坏或破裂。请
勿使用上述溶剂进行擦拭。
请用沾有肥皂水的软布擦拭塑料部件，并将其完全晾干。
22. 请保持电机排气孔清洁。
请务必使该工具的电机排气孔保持清洁，确保空气可以自由流动。经常检查
是否堆积灰尘。
000BookCD3605DAChS.indb8000BookCD3605DAChS.indb8 2019/02/2811:34:002019/02/2811:34:00
9
中文
23. 请勿使工具在无人值守的状态下运转。关闭电源。
请勿在工具完全停止前离开。
24. 请勿在操作后直接用手触摸刀刃。
25. 由于充电式切割机是电池供电的，因此请注意工具可能会随时开始运转。
26. 在较高的位置作业时，请确保下方没有人，并注意下方的情况。
27. 请勿强烈撞击或破坏开关面板。否则可能会导致故障。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件 ( 螺丝、钉子等 ) 存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
000BookCD3605DAChS.indb9000BookCD3605DAChS.indb9 2019/02/2811:34:002019/02/2811:34:00
10
中文
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，
请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物接触到锂离子电池的端子，电池可能短路，
并导致火灾。

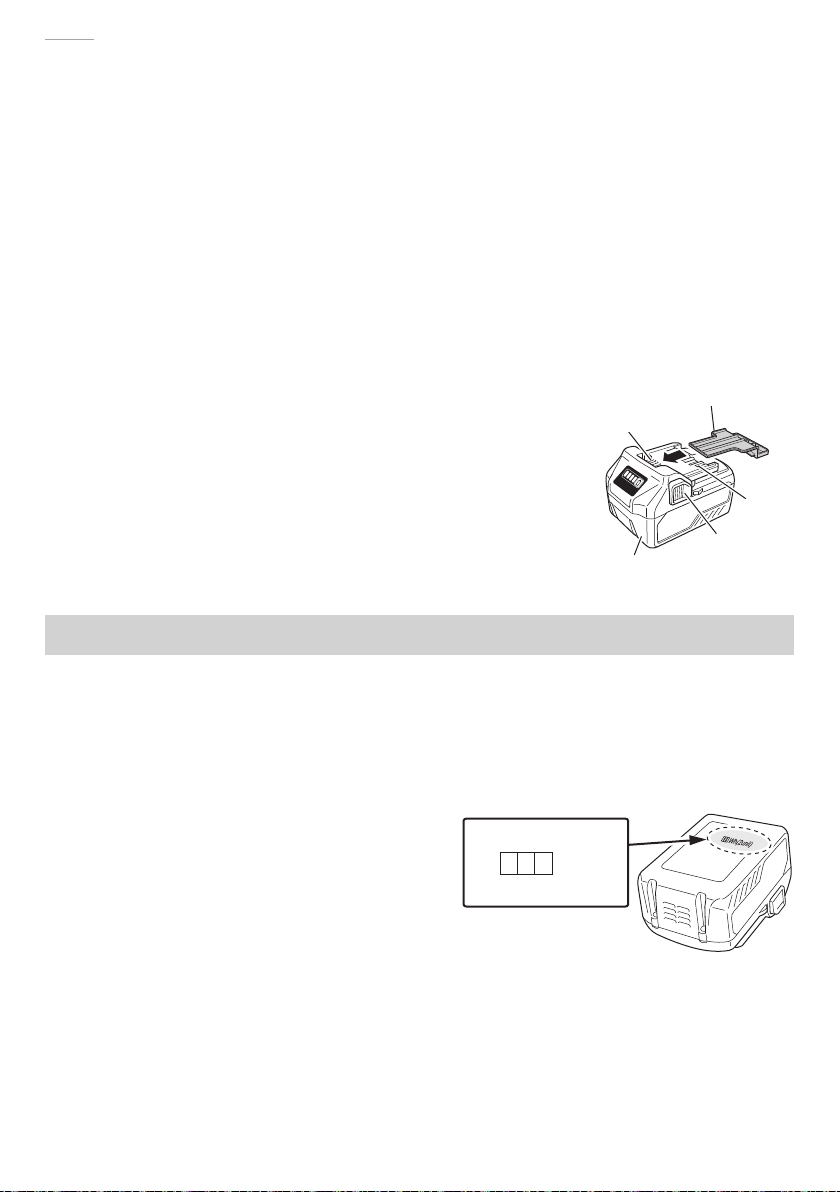

存放锂离子电池时，请务必遵循下列注意事项。
○ 切勿在存放盒中放置导电的残片，钉子，以及导线，
如铁线和铜线。
○ 或者将电池装在电动工具中，或者在牢固按入电池
盖并挡住通风孔后再存放，以防止短路。( 参照图 5)
锂离子电池运输
警告！
告知运输公司，包装内包含一个锂离子电池，告知该公司其功率输出并且要按
照运输公司的指引安排运输。
○功率输出超过 100 Wh 的锂离子电池
被视作危险物品运输分类并且需要特
别申请程序。
○对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
○如果电动工具中装有BSL36B18
（另售），功率输出将超过 100 Wh，
装置将被归类为危险物品。
图 5
Wh
图 6
000BookCD3605DAChS.indb10000BookCD3605DAChS.indb10 2019/02/2811:34:002019/02/2811:34:00
11
中文
USB 设备连接器使用注意事项
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
n0
/min
V
000BookCD3605DAChS.indb11000BookCD3605DAChS.indb11 2019/02/2811:34:012019/02/2811:34:01
12
中文

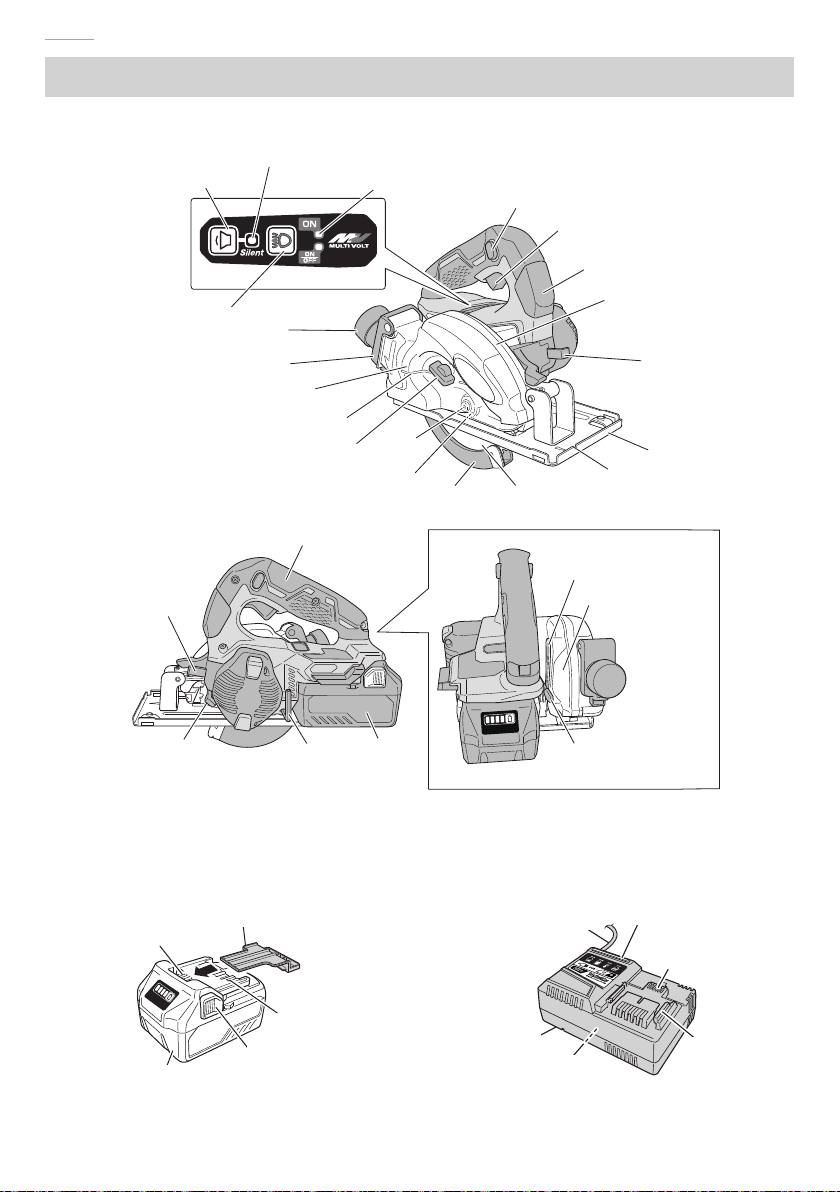

零件名称
1. 电动工具
图 7
2. 电池 ( 选购件 ) 3. 电池充电器 ( 选购件 )
图 8 图 9
000BookCD3605DAChS.indb12000BookCD3605DAChS.indb12 2019/02/2811:34:012019/02/2811:34:01
13
中文
规格
电动工具
充电器 ( 选购件 )
电子控制
000BookCD3605DAChS.indb13000BookCD3605DAChS.indb13 2019/02/2811:34:012019/02/2811:34:01
14
中文

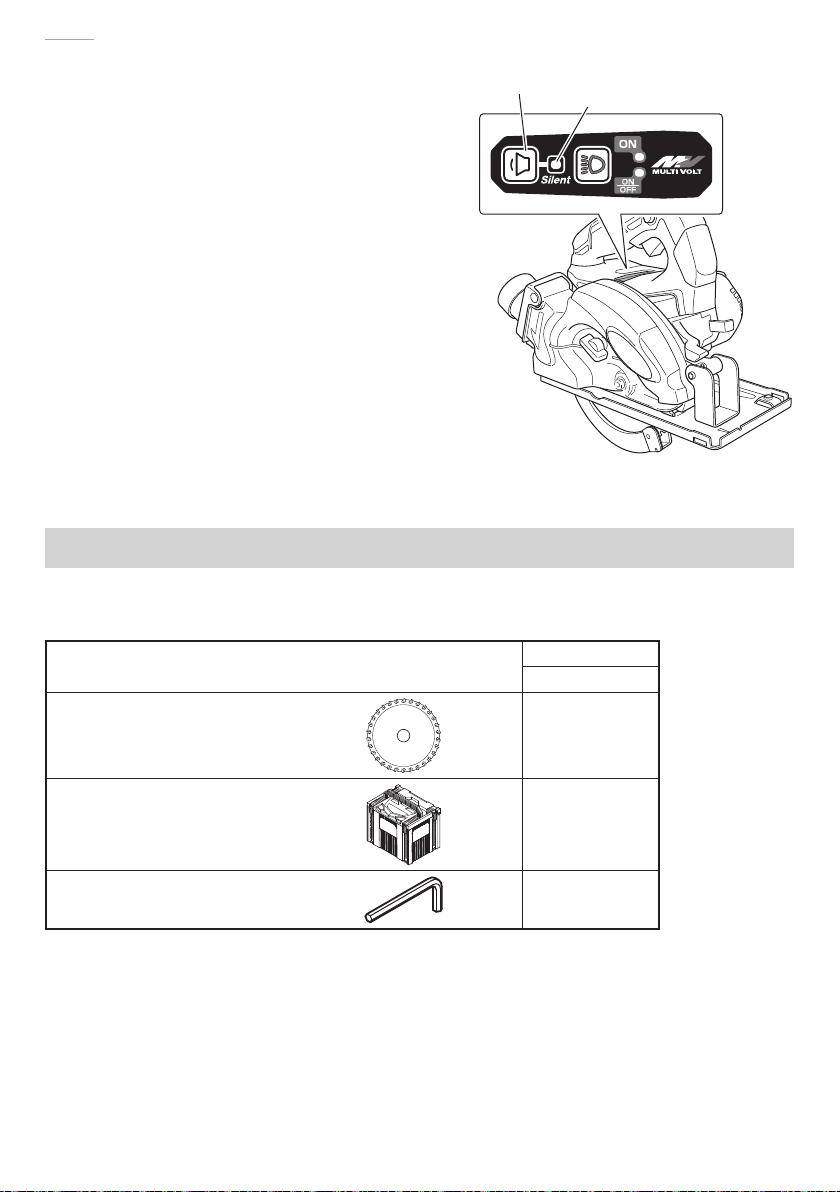

图 10
注:
标准附件
表 1
图 10
000BookCD3605DAChS.indb14000BookCD3605DAChS.indb14 2019/02/2811:34:012019/02/2811:34:01
15
中文
用途
表 2
○
○
○
注意！
○ 切割钢材时，请勿连接清洁器。
○ 更换切割材料后，需要将锯片保护罩内部清空。
○ 请勿长时间切割金属板。

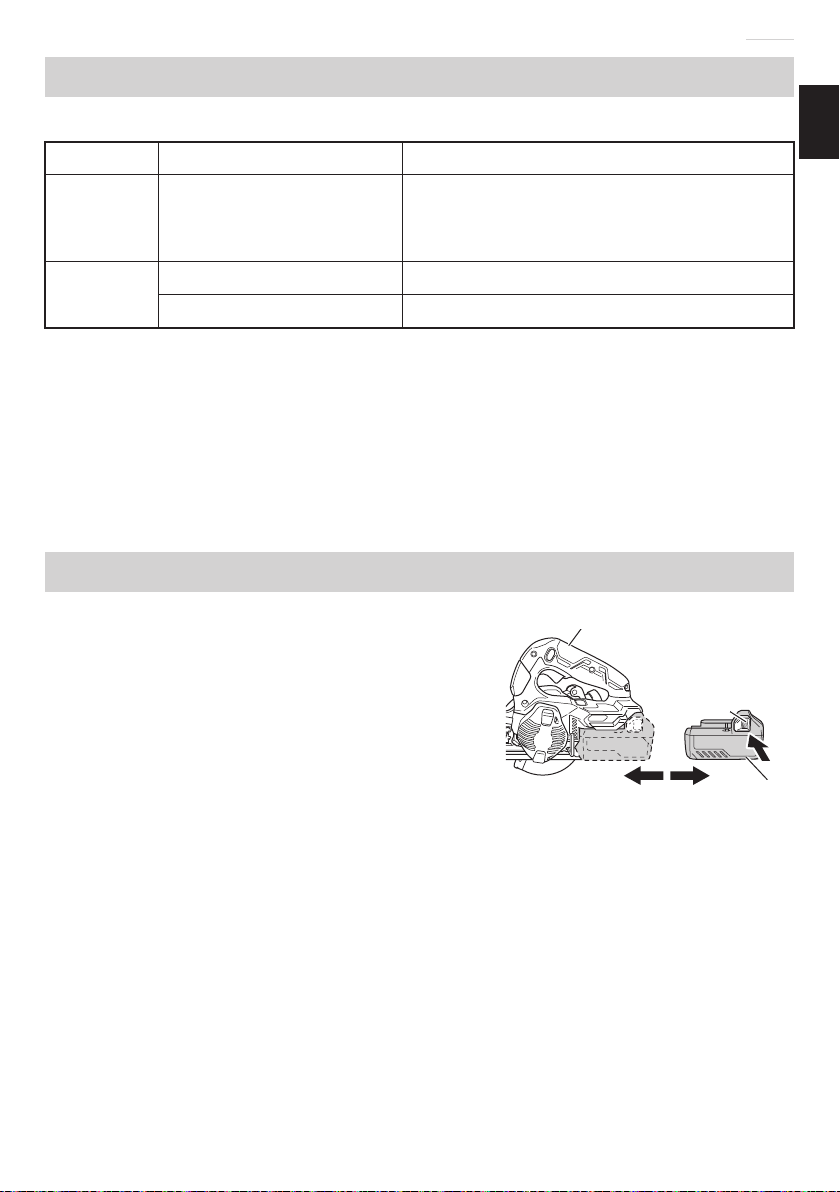

电池的拆卸／安装法
图 11
注意！
切勿使电池短路。
图 11 图 11
000BookCD3605DAChS.indb15000BookCD3605DAChS.indb15 2019/02/2811:34:022019/02/2811:34:02
16
中文
充电
1. 将充电器的电源线连接到插座。
2. 将电池插入充电器。

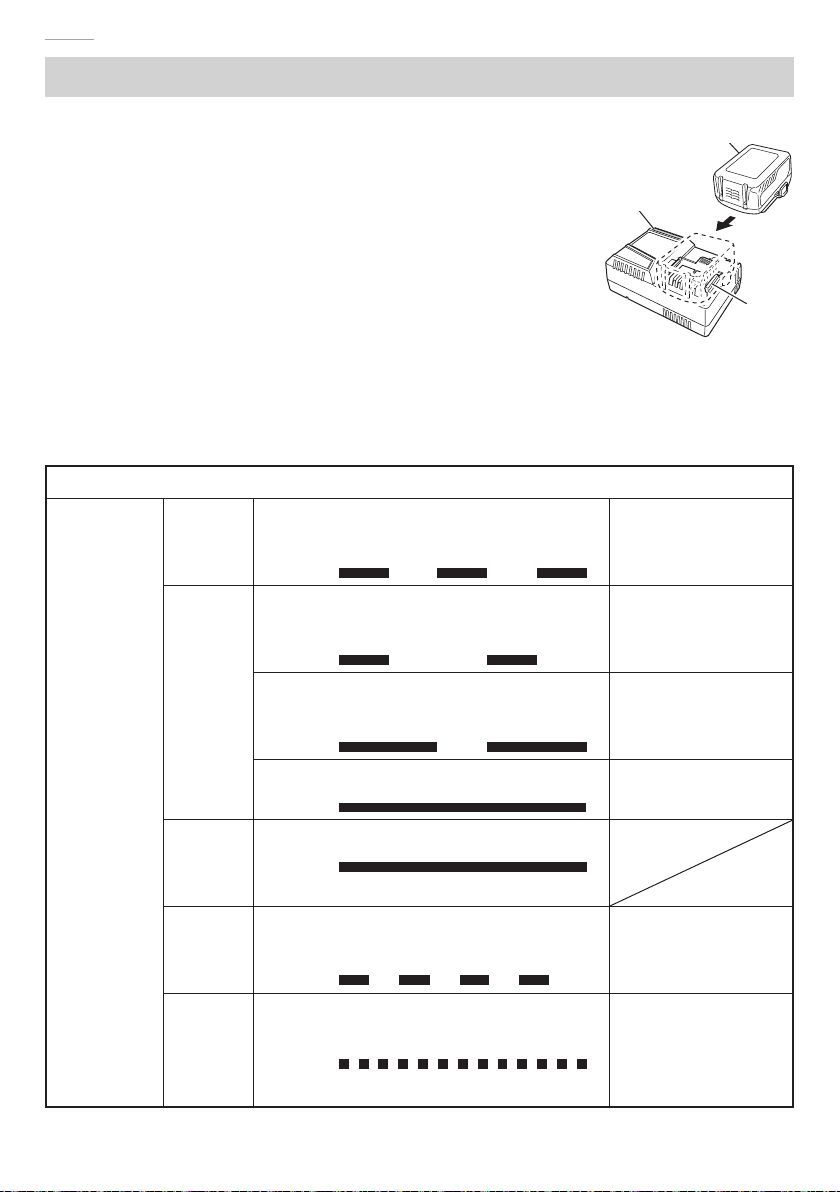

图12
3. 充电
表3
表2
表 3
图 12
000BookCD3605DAChS.indb16000BookCD3605DAChS.indb16 2019/02/2811:34:022019/02/2811:34:02
17
中文
表4
表 4
注:
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
关于新电池的放电。
较长时间保持电池性能的方法
000BookCD3605DAChS.indb17000BookCD3605DAChS.indb17 2019/02/2811:34:022019/02/2811:34:02
18
中文
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭
0.3 秒钟（熄灭 0.3 秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。
请将其送往当地授权服务中心。
○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出，
因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电
池，则电池可能充电不正常。

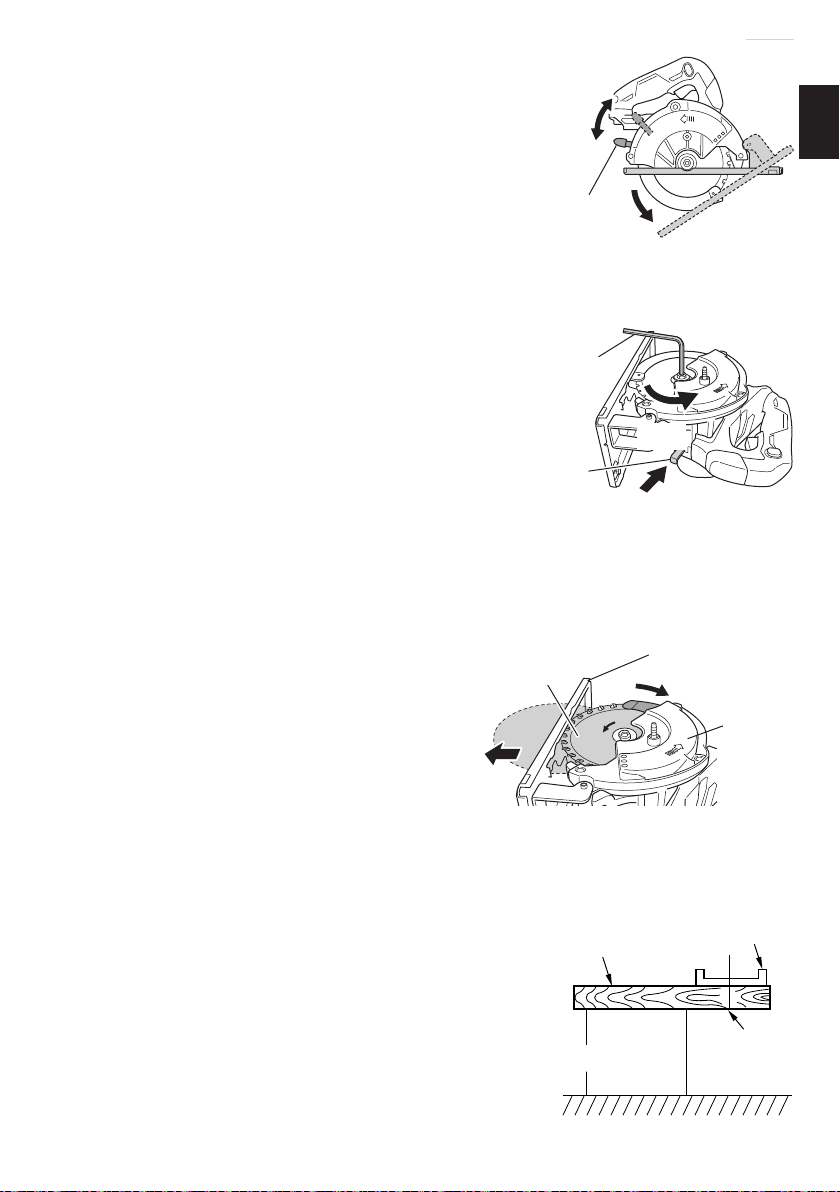

作业之前
注意！
为避免发生严重事故，请确保开关处于关断位置，并取出电池。

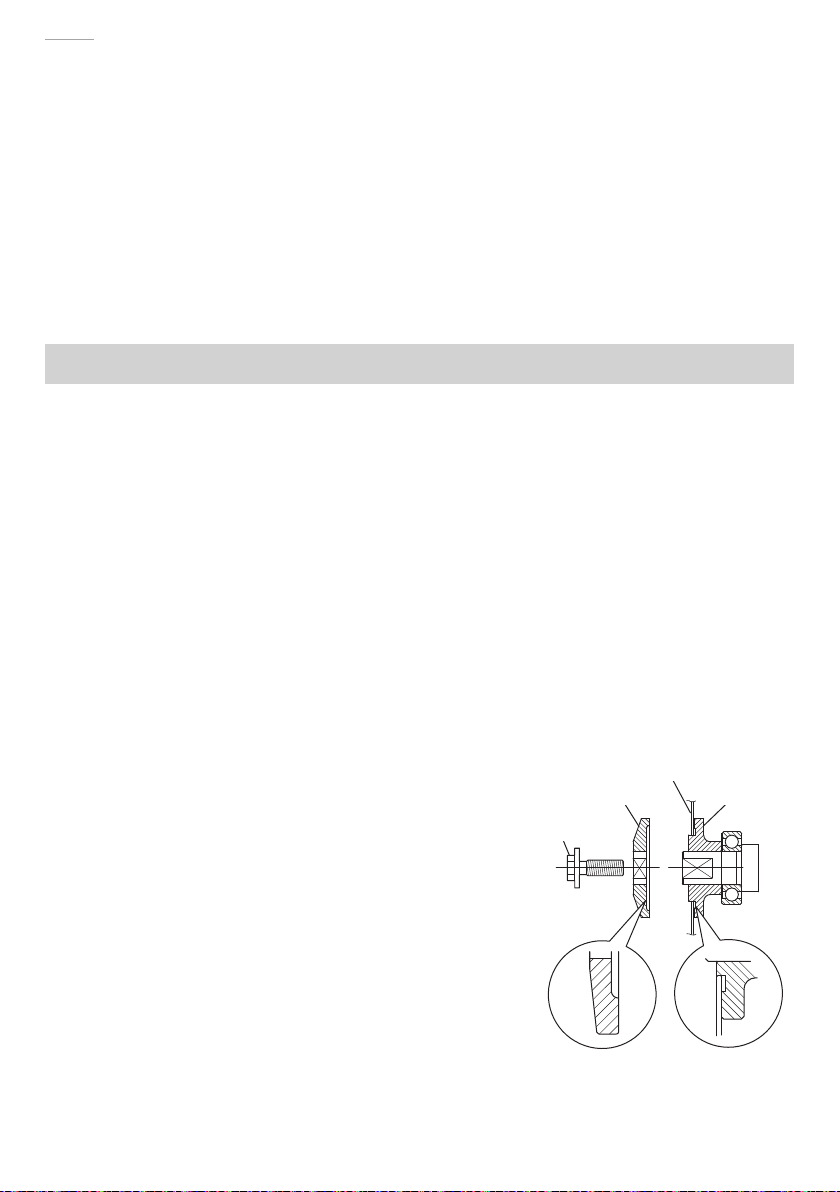

图 13
警告！
如果使用随附的六角扳手以外的工具对内六角法兰螺栓进行操作，将导致旋
扭过紧或无法充分拧紧，造成人员受伤。
图 13
注意！
安装锯片后，请再次确认锁定按钮已牢固固
定在指定位置。
图 13
000BookCD3605DAChS.indb18000BookCD3605DAChS.indb18 2019/02/2811:34:022019/02/2811:34:02
19
中文
注意！
请勿在使用后立即触摸锯片。金属仍处于高
温状态，易灼伤皮肤。
图 14
图 15
图 16
警告！
请务必确保下护罩未被固定。此外，请检查
其是否可以顺滑移动。如果锯片露出，可能
会造成人员受伤。
第 12 页的图 7
图 17
注意！
为避免可能发生的事故，请将锯割后的材料剩余
部分拴住放妥。
图 14
图 15
图 16
图 17
000BookCD3605DAChS.indb19000BookCD3605DAChS.indb19 2019/02/2811:34:022019/02/2811:34:02
20
中文
警告！
若电源开关接通，则插入电池后，电动工具将出其不意地立刻转动，从而导
致严重事故。
注意！
请确保电池装入正确的位置，直至发出喀嗒声，否则可能会使电池突然掉落，
导致使用者或周围人员受伤。
使用前调整电圆锯
注意！
请先取下电池再进行调整。
警告！
如果控制杆松动，将造成人员受伤。
请在调整后将其紧固。
图19
3
图 18
图 19
000BookCD3605DAChS.indb20000BookCD3605DAChS.indb20 2019/02/2811:34:022019/02/2811:34:02
