HIKOKI G 3610DA User manual

中 文
English
G3613DA
充电式角向磨光机
Cordless Disc Grinder
G 3610DA •G 3613DA
使用说明书
Handling instructions
保留备用
Keep for future reference
000BookG3610DAChS.indb1000BookG3610DAChS.indb1 2021/05/1012:08:582021/05/1012:08:58

2
中文
电动工具通用安全警告
警告！
阅读所有警告和所有说明。
不遵照以下警告和说明会导致电击、着火和／或严重伤害。
保存所有警告和说明书以备查阅。
在所有下列的警告中术语“电动工具”指市电驱动（有线）电动工具或电池驱动（无
线）电动工具。
1) 工作场地的安全
a) 保持工作场地清洁和明亮。
混乱和黑暗的场地会引发事故。
b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。
电动工具产生的火花会点燃粉尘或气体。
c) 让儿童和旁观者离开后操作电动工具。
注意力不集中会使操作者失去对工具的控制。
2) 电气安全
a) 电动工具插头必须与插座相配。
绝不能以任何方式改装插头。
需接地的电动工具不能使用任何转换插头。
未经改装的插头和相配的插座将减少电击危险。
目次
电动工具通用安全警告...............................2
砂磨或砂磨切断操作的通用安全
警告.......................................................................4
反弹和相关警告..............................................6
砂磨或砂磨切断操作的专用安全
警告.......................................................................6
对砂磨切断操作的附加安全警告...........7
充电式角向磨光机的一般安全说明......7
其它安全警告...................................................8
电池和充电器的使用注意事项................9
锂离子电池使用注意事项..........................9
锂离子电池运输...........................................11
USB 设备连接器使用注意事项
(UC18YSL3) ....................................................11
符号....................................................................11
标准附件..........................................................12
用途....................................................................12
规格....................................................................13
电池的拆卸／安装法.................................14
充电....................................................................14
作业之前..........................................................17
磨光机的操作................................................20
钹形砂轮的组装和拆卸............................22
USB 设备的充电方法 .................................24
维护和检查.....................................................25
故障排除..........................................................27
选择附件..........................................................29
000BookG3610DAChS.indb2000BookG3610DAChS.indb2 2021/05/1012:08:592021/05/1012:08:59

3
中文
b) 避免人体接触接地表面，如管道、散热片和冰箱。
如果你身体接地会增加电击危险。
c) 不得将电动工具暴露在雨中或潮湿环境中。
水进入电动工具将增加电击危险。
d) 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电
线远离热源、油、锐边或运动部件。
受损或缠绕的软线会增加电击危险。
e) 当在户外使用电动工具时，使用适合户外使用的外接软线。
适合户外使用的软线将减少电击危险。
f) 如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保
护器（ＲＣＤ）。
使用ＲＣＤ可减小电击危险。
3) 人身安全
a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。
当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。
在操作电动工具时瞬间的疏忽会导致严重人身伤害。
b) 使用个人防护装置。始终佩戴护目镜。
安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力
防护等装置能减少人身伤害。
c) 防止意外起动。确保开关在连接电源和／或电池盒、拿起或搬运工具时
处于关断位置。
手指放在已接通电源的开关上或开关处于接通时插入插头可能会导致危
险。
d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。
遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
e) 手不要伸展得太长。时刻注意立足点和身体平衡。
这样在意外情况下能很好地控制电动工具。
f) 着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动
部件。
宽松衣服、佩饰或长发可能会卷入运动部件中。
g) 如果提供了与排屑、集尘设备连接用的装置，要确保它们连接完好且使
用得当。
使用这些装置可减少尘屑引起的危险。
4) 电动工具使用和注意事项
a) 不要滥用电动工具，根据用途使用适当的电动工具。
选用适当设计的电动工具会使你工作更有效、更安全。
b) 如果开关不能接通或关断工具电源，则不能使用该电动工具。
不能用开关来控制的电动工具是危险的且必须进行修理。
c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插
头和／或使电池盒与工具脱开。
000BookG3610DAChS.indb3000BookG3610DAChS.indb3 2021/05/1012:09:002021/05/1012:09:00

4
中文
这种防护性措施将减少工具意外起动的危险。
d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电
动工具或对这些说明不了解的人操作电动工具。
电动工具在未经培训的用户手中是危险的。
e) 保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和
影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。
许多事故由维护不良的电动工具引发。
f) 保持切削刀具锋利和清洁。
保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
g) 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和
工具的刀头等。
将电动工具用于那些与其用途不符的操作可能会导致危险。
5) 电池式工具使用和注意事项
a) 只用制造商规定的充电器充电。
将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。
b) 只使用配有特制电池盒的电动工具。
使用其他电池盒会发生损坏和着火危险。
c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、
螺钉或其他小金属物体，以防一端与另一端连接。
电池端部短路会引起燃烧或火灾。
d) 在滥用条件下，液体会从电池中溅出 ；避免接触。如果无意间碰到了，
用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。
从电池中溅出的液体会发生腐蚀或燃烧。
6) 维修
a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。
这样将确保所维修的电动工具的安全性。
注意！
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的地方。
砂磨或砂磨切断操作的通用安全警告
a) 该电动工具是用于实现砂轮机或切断工具功能的。阅读随该电动工具提供的
所有安全警告、说明、图解和规定。
不了解以下所列所有说明将导致电击、着火和/或严重伤害。
b) 不推荐用该电动工具进行诸如砂光、抛光或刷光等操作。
电动工具不按指定的功能去操作，可能会发生危险和引起人身伤害。
c) 不使用非工具制造商推荐和专门设计的附件。
否则该附件可能被装到你的电动工具上，而它不能保证安全操作。
000BookG3610DAChS.indb4000BookG3610DAChS.indb4 2021/05/1012:09:002021/05/1012:09:00

5
中文
d) 附件的额定速度必须至少等于电动工具上标出的最大速度。
附件以比其额定速度大的速度运转会发生爆裂和飞溅。
e) 附件的外径和厚度必须在电动工具额定能力范围之内。
不正确的附件尺寸不能得到充分防护或控制。
f) 配件螺纹安装必须与磨床主轴螺纹相匹配。通过法兰安装配件时，配件的轴
孔必须适合法兰的定位直径。
如果配件与动力工具的装载硬件不匹配，可能导致工具失去平衡、剧烈振动
和失去控制。
g) 不要使用损坏的附。在每次使用前要检查附件，例如砂轮是否有碎片和裂
缝，靠背垫是否有的裂缝、撕裂或过度磨损，钢丝刷是否松动或金属丝是否
断裂。如果电动工具或附件跌落了，检查是否有损坏或安装没有损坏的附
件。检查和安装附件后，让自己和旁观者的位置远离旋转附件的平面，并以
电动工具最大空载速度运行1分。
损坏的附件通常在该试验时会碎裂。
h) 戴上防护用品。根据适用情况，使用面罩、安全护目镜或安全眼镜。适用
时，戴上防尘面具、听力保护器、手套和能挡小磨料或工件碎片的工作围
裙。
眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能过滤操作产
生的颗粒。长期暴露在高强度噪声中会引起失聪。
i) 让旁观者与工作区域保持一安全距离。任何进入工作区域的人必须戴上防护
用品。
工件或破损附件的碎片可能会飞出并引起紧靠着操作区域的旁观者的伤害。切
割附件触及带电导线会使电动工具外露的金属零件带电，并使操作者触电。
j) 当在切割工具有可能碰到暗线的场所进行操作时，只能通过绝缘握持面来握
住电动工具。
碰到一根带电导线可能会使电动工具的外露金属零件带电并使操作者发生电
击危险。
k) 使软线远离旋转的附件。
如果控制不当，软线可能被切断或缠绕，并使得你的手或手臂可能被卷入旋
转附件中。
l) 直到附件完全停止运动才放下电动工具。
旋转的附件可能会抓住表面并拉动电动工具而让你失去对工具的控制。
m) 当携带电动工具时不要开动它。
意外地触及旋转附件可能会缠绕你的衣服而使附件伤害身体。
n) 经常清理电动工具的通风口。
电动机风扇会将灰尘吸进机壳，过多的金属粉末沈积会导致电气危险。
o) 不要在易燃材料附件操作电动工具。
火星可能会点燃这些材料。
p) 不要使用需用冷却液的附件。
用水或其他冷却液可能会导致电腐蚀或电击。
000BookG3610DAChS.indb5000BookG3610DAChS.indb5 2021/05/1012:09:002021/05/1012:09:00

6
中文
反弹和相关警告
反弹是因卡住或缠绕住的旋转砂轮、靠背垫、钢丝刷或其他附件而产生的突然
反作用力。卡住或缠绕会引起旋转附件的迅速堵转，随之使失控的电动工具在
卡住点产生与附件旋转方向相反的运动。
例如，如果砂轮被工件缠绕或卡住，伸入卡住点的砂轮边缘可能会进入材料表
面而引起砂轮爬出或反弹。砂轮可能飞向或飞离操作者，这取决于砂轮在卡住
点的运动方向。在此条件下砂轮也可能碎裂。
反弹是电动工具误用和 / 或不正确操作工序或条件的结果，可以通过采取以下
给出的适当预防措施得以避免。
a) 保持紧握电动工具，使你的身体和手臂处于正确状态以抵抗反弹力。如有辅
助手柄，则要一直使用，以便最大限度控制住起动时的反弹力或反力矩。
如采取合适的预防措施，操作者就可以控制反力矩或反弹力。
b) 绝不能将手靠近旋转附件。
附件可能会反弹碰到手。
c) 不要站在发生反弹时电动工具可能移动到的地方。
反弹将在缠绕点驱使工具逆砂轮运动方向运动。
d) 当在尖角、锐边等处作业时要特别小心。避免附件的弹跳和缠绕。
尖角、锐边和弹跳具有缠绕旋转附件的趋势并引起反弹的失控。
e) 不要附装上锯链、木雕刀片或带齿锯片。
这些锯片会产生频繁的反弹和失控。
砂磨或砂磨切断操作的专用安全警告
a) 只使用所推荐的砂轮型号和为选用砂轮专门设计的护罩。
不是为电动工具设计的砂轮不能充分得到防护，是不安全的。
b) 中央凹陷磨轮的磨削面必须安装在护刃器唇平面的下方。
磨轮安装不正确，通过护刃器唇平面的操作无法得到妥善保护。
c) 护罩必须牢固地装在电动工具上，且放置得最具安全性，只有最小的砂轮部
分暴露在操作人面前。
护刃器有助于保护操作员免受破损磨轮碎片、意外接触磨轮和引燃衣物火花
的伤害。
d) 砂轮只用作推荐的用途。例如 ：不要用切割砂轮的侧面进行磨削。
施加到砂轮侧面的力可能会使其碎裂。
e) 始终为所选砂轮选用未损坏的、有恰当规格和形状的砂轮法兰盘。
合适的砂轮法兰盘支承砂轮可以减小砂轮破裂的可能性。切割砂轮的法兰盘
可以不同于砂轮法兰盘。
f) 不要使用从大规格电动工具上用剩的磨损砂轮。
用于大规格电动工具上的砂轮不适于较小规格工具的高速工况并可能会爆
裂。
000BookG3610DAChS.indb6000BookG3610DAChS.indb6 2021/05/1012:09:002021/05/1012:09:00

7
中文
对砂磨切断操作的附加安全警告
a) 不要“夹”住切割砂轮或施加过大的压力。不要试图做过深的切割。
给砂轮施加过应力增加了砂轮在切割时的负载，容易缠绕或卡住，增加了反
弹或砂轮爆裂的可能性。
b) 身体不要对着旋转砂轮，也不要站在其后。
当把砂轮从操作者身边的操作点移开时，可能的反弹会使旋转砂轮和电动工
具朝你推来。
c) 当砂轮被卡住或无论任何原因而中断切割时，关掉电动工具并握住工具不要
动，直到砂轮完全停止。决不要试图当砂轮仍然运转时使切割砂轮脱离切
割，否则会发生反弹。
调查并采取校正措施以消除砂轮卡住的原因。
d) 不能在工件上重新起动切割操作。让砂轮达到全速后再小心地重新进入切
割。
如果电动工具在工件上重新起动，砂轮可能会卡住，爬出或反弹。
e) 支撑住板材或超大工件可使得砂轮卡住和反弹的危险降到最低限度。
大工件凭借自重而下垂。必须在工件靠近切割线处和砂轮两侧近工件边缘处
放置支承。
f) 当进行“盲切割”进入墙体或其他盲区时要格外小心。
伸出的砂轮可能会割到煤气管或水管，电线或由此引起反弹的物体。
充电式角向磨光机的一般安全说明
— 确认砂轮上所标示的转速等于或大于角磨机的额定转速；
— 确保砂轮尺寸与角磨机相符；
— 须按照厂家的使用说明书小心存放和使用磨轮；
— 使用前检查砂轮，不要使用破损、有裂缝或有其他缺陷的产品；
— 确保所安装的砂轮和节点已按照厂家的使用说明固定；
— 确保使用随研磨产品附带的吸油纸或在需要时使用吸油纸；
— 在使用前确保已正确安装并拧紧研磨产品，并在安全场所在空载状态下运转
30 秒钟，若有较大的振动或察觉到其他缺陷，则应立即停止运转。遇此情
况时，检查电动工具以究明原因；
— 若电动工具配备保护装置，切勿在未使用此保护装置时使用电动工具；

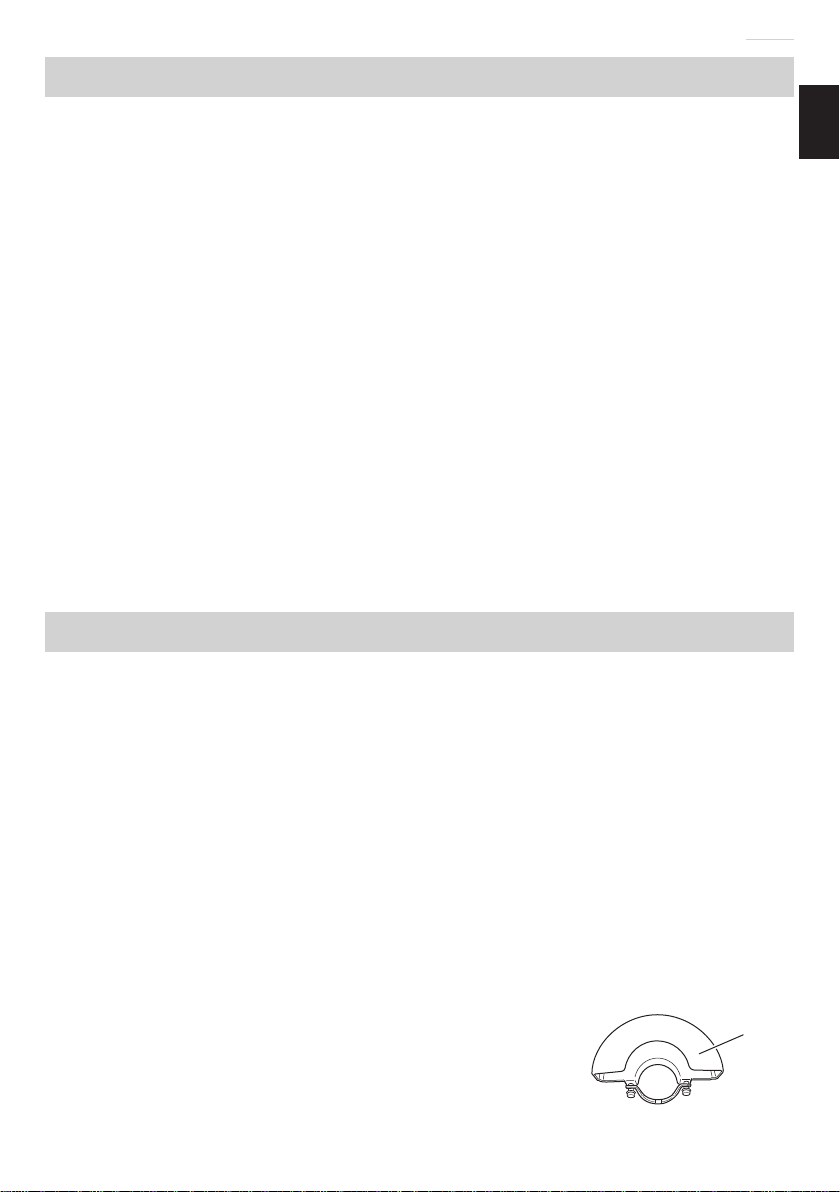

— 使用切割砂轮时，请务必拆下标准附件砂轮保护装置，并装上带侧护板(另
售) 的砂轮保护装置(图1)；
— 请勿将独立的减速轴衬或接头，以便使用大孔砂轮；
— 有关要用螺纹孔砂轮来安装的工具，确保砂轮的螺纹
足够长，以适合轴长；
— 检查工件已被正确固定；
— 请勿使用切断砂轮进行侧面研磨； 图 1
侧护板
000BookG3610DAChS.indb7000BookG3610DAChS.indb7 2021/05/1012:09:002021/05/1012:09:00

8
中文
— 确保使用时产生的火花不会引起危险，例如不要溅在身体上或点燃易燃物；
— 在多尘的条件下工作时，确保通风口畅通无堵塞现象。如果需要清除灰尘，
首先使电动工具断开电源（使用非金属物品）并避免损坏内部零件；
— 始终采用视力和听力保护。必须使用其他个人保护装置，如口罩、手套、头
盔和围裙等。
— 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间，请注意此事
项。
— 勿让杂质进入充电式电池连结口内。
— 切勿拆卸充电式电池与充电器。
— 切勿使充电式电池短路。使电池短路将会造成很大的电流和过热，从而烧坏
电池。
— 请勿将电池丢入火中。
电池受热将会爆炸。
— 请勿将异物插入充电器的通风口。
若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受
损。
— 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的
电池乱丢。
其它安全警告
1. 确保要使用的砂轮属于正确类型、没有裂纹或表面缺陷。同时也要确认砂轮
装好，轮螺母紧固。
2. 接通电动工具的电源之前按两三下按钮，检查按钮是否会释放。
3. 本机不可施加过大压力使其过载，这样才能延长机器的使用寿命并确保加工
质量。在大部分的用法中，机器本身的重量即够研磨。加压过大将导致转速
降低、表面加工不良以及过载，从而使机器寿命缩短。
4. 在切断本电动工具的电源之后，砂轮仍会继续旋转一段时间。
关掉机器之后，需等角向磨光机完全停止才能将其放下，以免造成严重事故，
而且还可以减少吸入机器的尘埃及切屑量。
5. 未使用本电动工具时，请断开电源。
6. 装卸钹形砂轮前，确保开关处于“关闭 (OFF)”状态，并拔出电池，以避免
严重事故。
7. 请小心制动器反弹。
此款充电式角向磨光机配备了电力制动器，可以在松开开关时发挥作用。制
动器发挥作用时，可能会出现反弹现象，因此请务必牢牢握住机身。
8. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。
否则，安装电池后可能会短路，造成冒烟或起火。
9. 请清除工具端子（电池安装部位）上的削屑和灰尘。
○ 使用前请确保电池上没有堆积削屑和灰尘。
000BookG3610DAChS.indb8000BookG3610DAChS.indb8 2021/05/1012:09:002021/05/1012:09:00

9
中文
○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。
○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。
否则可能短路，造成冒烟或起火。
电池和充电器的使用注意事项
1. 请始终在 -10 至 40℃的环境温度下对电池进行充电。温度低于 -10℃将导致
危险的过充电。不得在高于 40℃的温度下对电池进行充电。
最适于充电的温度是 20 至 25℃。
2. 请勿连续使用充电器。
充电结束后，在下次充电之前请将充电器放置约 15 分钟。
3. 勿让杂质进入可充电电池的连接口内。
4. 切勿拆卸可充电电池或充电器。
5. 切勿使可充电电池短路。
使电池短路将会造成很大的电流和过热，从而烧坏电池。
6. 请勿将电池丢入火中。
电池受热将会爆炸。
7. 使用耗尽的电池会损坏充电器。
8. 充电后的电池寿命太短不够使用时，请尽快将本电池送往购买时的经销店。
请勿将用过的电池乱丢。
9. 请勿将异物插入充电器的通风口。
将金属物体或易燃物插入充电器的通风口会导致触电事故或损坏充电器。
锂离子电池使用注意事项
为延长使用期限，锂离子电池备配停止输出的保护功能。
若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。
这并非故障，而是启动保护功能的结果。
1. 在残留的电池电力即将耗尽时，马达会停止。
在这种情况下，请立即予以充电。
2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试
着消除超过负荷的原因。之后您就可以再度使用。
3. 若电池在过载工作情况下过热，电池电力可能会中止。
在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。
此外，请留心下列的警告及注意事项。
警告！
为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。
1. 确保电池上没有堆积削屑及灰尘。
○ 在工作时确定削屑及灰尘没有掉落在电池上。
○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。
000BookG3610DAChS.indb9000BookG3610DAChS.indb9 2021/05/1012:09:002021/05/1012:09:00

10
中文
○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。
○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它
与金属零件（螺丝、钉子等）存放在一起。
2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞
击。
3. 切勿使用明显损坏或变形的电池。
4. 使用电池时请勿颠倒电极。
5. 请勿直接连接电源插座或汽车点烟器孔座。
6. 请依规定方式使用电池，切勿移作他用。
7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。
8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。
9. 在发觉有渗漏或异味时，请勿接近远离火源。
10. 请勿在会产生强烈静电的地方使用。
11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任
何异常，请立即将它从装备或电池充电器拆下，并停止使用。
12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造
成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远
离易燃物品。必须避免将电池置于腐蚀性气体环境中。
注意！
1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水
充分冲洗，立刻送医。
若不加以处理，液体可能会导致眼睛不适。
2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。
上述情况可能会使皮肤受到刺激。
3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况
时，请勿使用并将该电池退还给供货商或厂商。
警告！
如果导电异物进入锂离子电池端子之间，可能发生短路，并造成火灾危险。存
放电池时，请遵循下列事项。
○ 请勿在存储盒中放入导电的切屑、铁钉、钢丝、铜线
或其他导线。
○ 或者将电池装在电动工具中，或者在牢固按入电池盖
并挡住通风孔后再存放，以防止短路（参照图 2）。
图 2
电池
通风孔
端子
电池盖
000BookG3610DAChS.indb10000BookG3610DAChS.indb10 2021/05/1012:09:002021/05/1012:09:00

11
中文
锂离子电池运输
当运输一个锂离子电池，请注意以下预防措施。
警告！
告知运输公司，包装内包含一个锂离子
电池，告知该公司其功率输出并且要按
照运输公司的指引安排运输。
● 功率输出超过100 Wh的锂离子电池被
视作危险物品运输分类并且需要特别
申请程序。
● 对于境外运输，您必须遵守国际法以
及输入国的规章和条例。
USB设备连接器使用注意事项(UC18YSL3)
发生意外情况时，本产品连接的 USB 中保存的数据可能发生损坏或丢失。使用
本产品前，请务必备份 USB 设备中的数据。
请注意，如 USB 设备中存储的数据发生损坏、丢失或连接的设备发生损坏，本
公司概不负责。
警告！
○ 使用之前请检查 USB 连接线缆是否有破损或损坏。
使用有破损或损坏的 USB 线缆可能会导致冒烟或着火。
○ 不使用产品时，请用橡胶盖封好 USB 端口。
USB 端口中落入灰尘等可能会导致冒烟或着火。
注:
○ USB 充电过程中，可能会有偶尔暂停。
○ USB 设备未充电时，请将充电器上拔下 USB 设备。
否则不仅会减少 USB 设备的电池寿命，还会导致意外事故。
○ 根据设备类型，可能无法对部分 USB 设备进行充电。

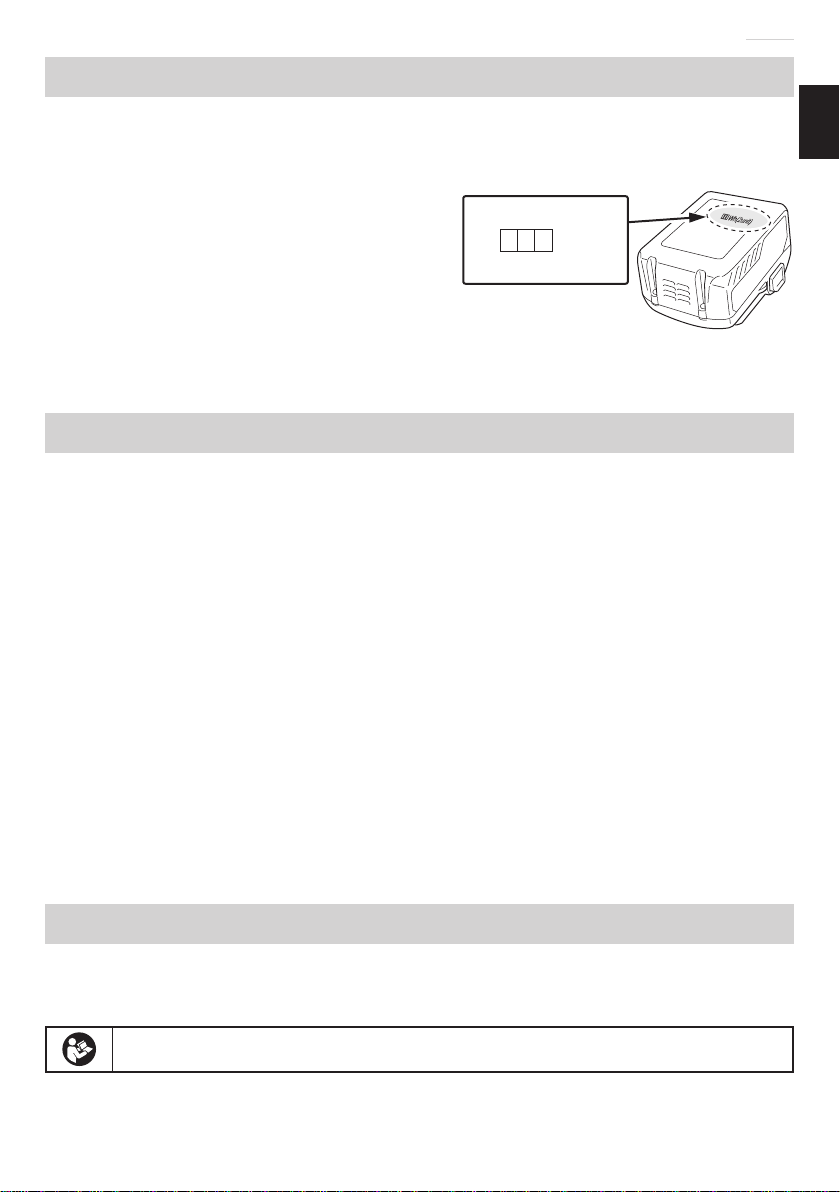

符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
Wh
输出功率
2至3位数
000BookG3610DAChS.indb11000BookG3610DAChS.indb11 2021/05/1012:09:012021/05/1012:09:01

12
中文
标准附件
除了主机（1 台）外，产品包中还包括表中所列的附件。
表1
G3610DA G3613DA
(NNP) (2XCP) (NNP)
砂轮 111
扳手 1 — —
扳手 — 1 1
4 内六角
扳手 —1 1
侧柄 111
充电器
(UC18YSL3) —1—
电池
(BSL36A18) —2—
电池盖 — 2 —
可堆叠外壳 1 1 1
用途
○ 用于去除铸品毛刺，飞边等物及抛光各种型号的钢、青铜、铝及铸造品。
○ 研磨焊接部分或研磨用焊开的部分。
○ 合成树脂、石板、砖、大理石等的研磨。
○ 混凝土、石头、砖、大理石等的切削。
000BookG3610DAChS.indb12000BookG3610DAChS.indb12 2021/05/1012:09:012021/05/1012:09:01

13
中文
规格
电动工具
型式 G3610DA G3613DA
电压 36 V
空载转速 传输模式：3000
- 9500 r/min
自动模式：5500 r/min
砂轮 外径×厚度×穴径 100 × 6 × 16 mm 125 × 6 × 22.23 mm
圆周速度 72 m／秒 80 m／秒
充电式电池*
型号 BSL36A18
类型 锂离子电池（10节）
电压 DC 36 V / 18 V （自动转换**）
电量 2.5 Ah / 5.0 Ah （自动转换**）
重量 2.6 kg 2.8 kg
* 本工具不适用以下电池（BSL3660/3620/3626、BSL18xx 和 BSL14xx 系列）。
** 工具自身可自动切换。
注:
HiKOKI 将不断研究和研发新产品，因此，如规格发生变更，恕不另行通知。
电子控制
○ 缓慢启动
通过调节启动时的转数来减轻对操作者的反冲力。
○ 过载保护
在操作过程中，如果电机过载，此保护功能可以断开电机电源，明显降低转速。
过载保护功能激活时，电机会停止。
在这种情况下，请松开工具的开关，试着消除过载的原因。
然后再重新使用。
○ 过热保护
在操作过程中，如果电机过热，此保护功能可以断开电机电源，使电动工具
停止运行。
过热保护功能激活时，电机会停止。
在这种情况下，请松开工具的开关，冷却数分钟。
然后再重新使用。
○ 防重启功能
电源为接通状态时，该工具在安装电池后也不会重启。切断工具电源后，该
功能就会取消。
000BookG3610DAChS.indb13000BookG3610DAChS.indb13 2021/05/1012:09:012021/05/1012:09:01

14
中文
充电器
型式 UC18YSL3
充电电压 14.4 V
- 18 V
重量 0.6 kg

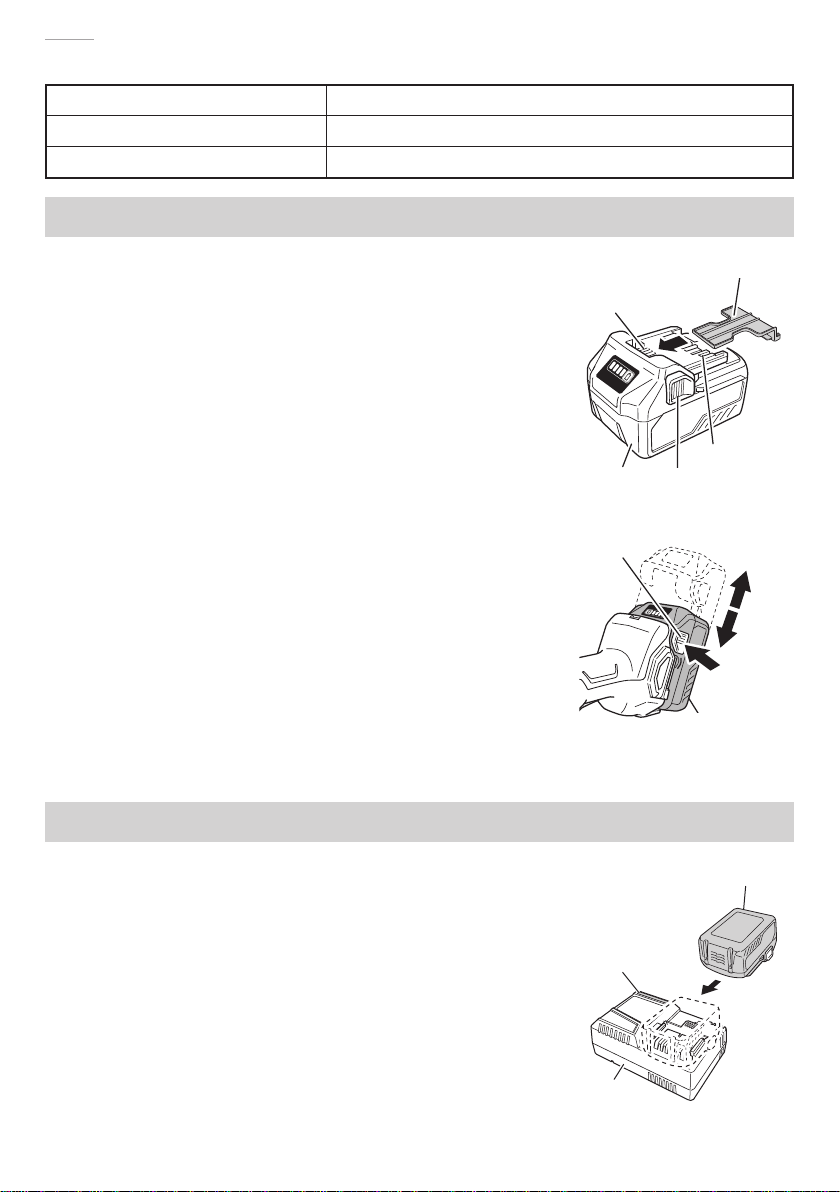

电池的拆卸／安装法
1. 电池的拆卸法
请先紧抓住把手、然后再推压电池插销以拆下电
池（参照图 3 和图 4）。
注意！
切勿使电池短路。
2. 电池的安装法
插入电池时请注意极性 （参照图 4）
充电
使用电动工具之前，按下述方法将电池进行充电。
1. 将充电器的电源线连接到插座。
将充电器插头连接到插座时，充电指示灯闪烁
红色（间隔为 1 秒）。
2. 将电池插入充电器。
如 图5所示，将电池紧紧地插入充电器。
插销
电池
拉出
插入
按
图 4
图 3
电池 插销
通风孔
端子
电池盖
电池
充电器
充电指示灯
图 5
000BookG3610DAChS.indb14000BookG3610DAChS.indb14 2021/05/1012:09:012021/05/1012:09:01

15
中文
3. 充电
将电池插入充电器后，充电指示灯将呈蓝色闪烁。
电池完全充电后，充电指示灯将持续点亮呈绿色。(参照 表2)

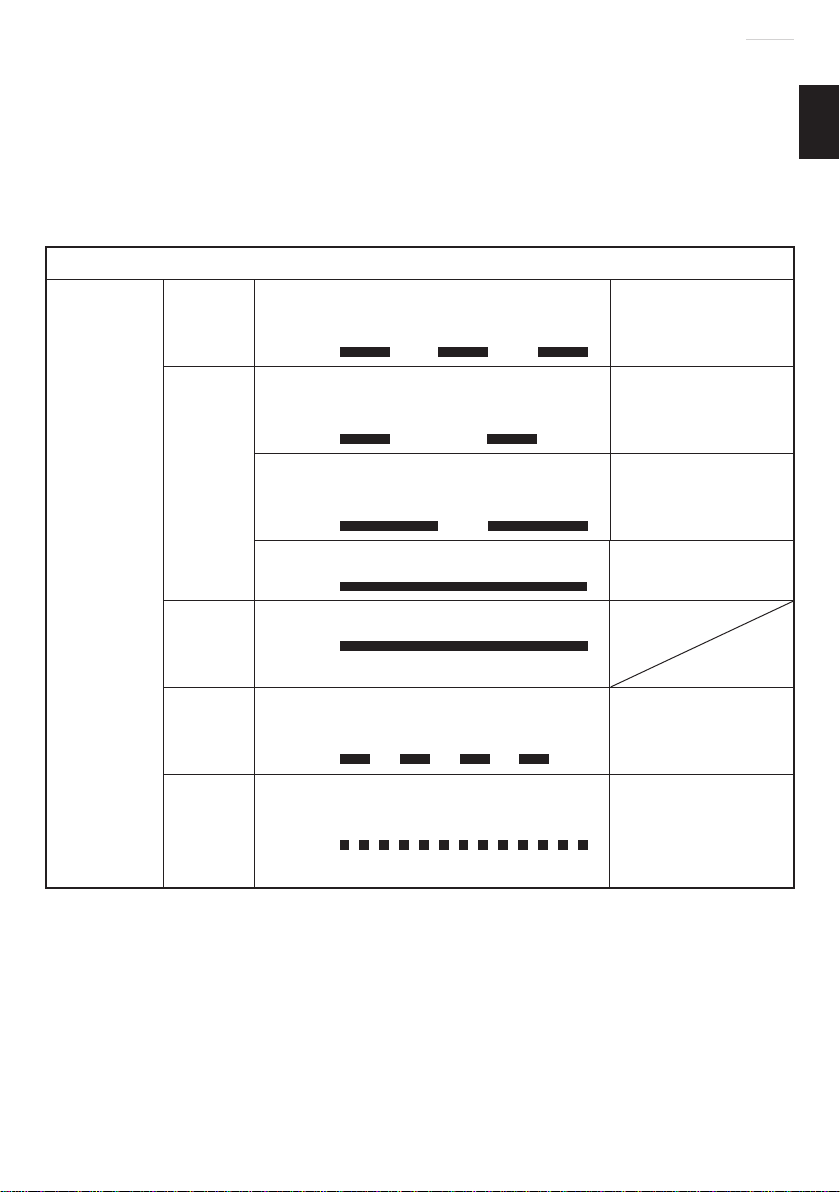

(1) 充电指示灯的指示状态
根据充电器或可充电电池的情况，充电指示灯的显示如 表2所示。
表 2
充电指示灯的指示状态
充电指示灯
（红/蓝/
绿/紫）
充电前 闪烁
(红)
点亮 0.5 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 插入电源
充电时
闪烁
(蓝)
点亮 0.5 秒钟。不点亮 1 秒
钟。（熄灭 1 秒钟） 电池电量低于 50%
闪烁
(蓝)
点亮 1 秒钟。不点亮
0.5 秒钟。（熄灭 0.5 秒钟） 电池电量低于 80%
点亮
(蓝)
连续点亮 电池电量高于 80%
充电
完成
点亮
(绿)
连续点亮
( 发出持续蜂鸣声 : 约6秒)
过热
待机
闪烁
(红)
点亮 0.3 秒钟。不点亮
0.3 秒钟。（熄灭 0.3 秒钟）
电池过热。无法充
电（电池冷却后将
开始充电）
无法
充电
闪动
(紫色)
点亮 0.1 秒钟。不点亮
0.1 秒钟。（熄灭 0.1 秒钟）
(发出断续蜂鸣声: 约2秒)
电池或充电器故障
000BookG3610DAChS.indb15000BookG3610DAChS.indb15 2021/05/1012:09:022021/05/1012:09:02

16
中文
(2) 可充电电池温度和充电时间相关资料。
温度和充电时间如表3 所示
表 3
充电器 UC18YSL3
电池
电池类型 锂离子电池
电池可充电
温度 0℃ － 50℃
充电电压 V14.4 18
充电时
间（环
境温度
20℃）
BSL14xx 系列 BSL18xx 系列 多电压
系列
（4节） （8节） （5节） （10节） （10节）
分钟
BSL1415S : 15
BSL1415 : 15
BSL1415X : 15
BSL1420 : 20
BSL1425 : 25
BSL1430C : 30
BSL1430 : 20
BSL1440 : 26
BSL1450 : 32
BSL1460 : 38
BSL1815S : 15
BSL1815 : 15
BSL1815X : 15
BSL1820 : 20
BSL1825 : 25
BSL1830C : 30
BSL1850C : 32
BSL1830 : 20
BSL1840 : 26
BSL1850 : 32
BSL1860 : 38
BSL36A18 : 32
BSL36B18 : 52
USB
充电电压
V5
充电电流
A2
注:
充电时间可能会因环境温度和电源电压而异。
4. 从电源插座拔下充电器的电源线。
5. 握紧充电器并取出电池。
注:
充电后，先将电池从充电器中取出，然后妥善保存。
关于新电池的放电。
新电池内部的化学物质未被激活或电池长时间不使用时，初次或第二次使用
时需要将其放电至较低电量。这只是暂时现象，将电池充电 2-3 次即可恢复
为充电所需的正常时间。
较长时间保持电池性能的方法
(1) 在电池电力完全耗尽之前进行充电。
感到电动工具的能力变弱时，请停止使用并给电池充电。若您继续使用电动
工具并耗尽电力，电池可能会损坏或其使用寿命缩短。
000BookG3610DAChS.indb16000BookG3610DAChS.indb16 2021/05/1012:09:022021/05/1012:09:02

17
中文
(2) 避免在高温环境中充电。
使用后可充电电池的温度将迅速升高。若使用后立即对这种电池进行充电，
其内部化学物质会劣化，电池使用寿命将缩短。请稍等片刻，待电池冷却后
再进行充电。
注意！
○ 如果电池长时间放置在阳光直射的地方或者刚刚使用完毕时，电池会变
热。如果此时对电池充电，充电器的充电指示灯会点亮 0.3 秒钟，然后熄灭
0.3 秒钟（熄灭 0.3 秒钟）。此时请等待电池冷却后再开始充电。
○ 充电指示灯闪动 ( 闪动间隔为 0.2 秒钟 ) 时，请检查充电器的电池连接器内
是否有异物并加以清除。如没有异物，则可能是电池或充电器发生了故障。
请将其送往当地授权服务中心。
○ 因内置的微电脑需要约 3 秒钟才能确认正用 UC18YSL3 充电的电池已被取出，
因此请等待 3 秒钟后再重新插入电池继续充电。如果在不到 3 秒内就插入电
池，则电池可能充电不正常。
作业之前
1. 电源开关
确保开关处于关闭（OFF）位置。
2. 工作环境的检查
在作业之前，确认如下各点 ：
○ 工作场所无易燃气体、液体或者物件。
○ 在研磨薄钢板的时候，可能会导致较大的轰鸣声。
为了消除此类噪声，请在工件下方放置一个橡胶垫。
○ 清场，确保无儿童或者未经授权的人员。
3. 安装并调整轮罩
轮罩是一种保护装置用来防止作业中因砂轮破裂而受伤。开始研磨作业之前，
请确认轮罩是否安装得紧固妥善。
[ 安装和调节砂轮保护装置的方法 ]
G3610DA ( 图 6)
○ 轻微松开轮罩上的螺丝。
○ 将轮罩装在密封压盖上，转动到适
合操作的角度，并进行调整。
○ 调整后，确保拧紧轮罩上的螺丝，
以便将其完全固定。
螺丝
图 6
000BookG3610DAChS.indb17000BookG3610DAChS.indb17 2021/05/1012:09:022021/05/1012:09:02

18
中文
G3613DA (图 7)
○ 将砂轮总成装在密封压盖上。
○ 当调节器处于关闭位置时，拧紧 M5
内六角螺栓，紧固轮罩。
○ 释放手柄，调节砂轮保护装置。（如
果轮罩无法顺畅转动，可以松开 M5
内六角螺栓，重新进行调节。）
○ 调节后，若需操作砂轮机，仅当将手
柄设于关闭位置后才能进行操作。
○ 若手柄移动不畅，请润滑设置块 (B)
和手柄的滑动部分。
4. 在安装之前请彻底检查，确保钹形砂轮无裂纹、裂口和其他的缺陷。确保砂
轮已安装恰当，且紧固。请参见本手册第 22 页，了解“钹形砂轮的组装和
拆卸”。
5. 磨光机的试行运转
在实际开始研磨工作之前，首先清场，确保无其他人员，然后开始测试磨光机。
确保已安装了轮罩，且您佩戴了护目用具。打开磨光机，然后确保磨光机平
稳运转，且无异常。
试行运转的持续时间如下所示 ：
在更换钹形砂轮的时候 .......3 分钟或以上
在开始日常操作的时候 .......1 分钟或以上
6. 请仅使用额定值适当的钹形砂轮。请仅使用额定值在 13,300 r/min 或以上的
钹形砂轮。
7. 检查按钮。
在开启磨光机之前按两三下按钮，检查它是
否已被释放。（图8）。
8. 剩余电池电量指示灯
可以按下剩余电池电量指示灯开关点亮指示
灯，查看电池的剩余电量。（图 9，表 4）
按住剩余电池电量指示灯开关约3秒后，指
示灯将熄灭。
环境温度和电池状态可能会对剩余电池电量
产生轻微的影响，因此，建议您仅将指示灯
作为参考。
此外，电动工具或充电器上的剩余电池电量
指示灯可能有所不同。
手柄
设置块(B)
M5 内六角螺栓
图 7
按钮
图8
图 9
剩余电池电量
指示灯开关
剩余电池电量
指示灯
显示板
000BookG3610DAChS.indb18000BookG3610DAChS.indb18 2021/05/1012:09:032021/05/1012:09:03

19
中文
表4
指示灯状态 电池剩余电量
点亮 ；
电池剩余电量超过 75%
点亮 ；
电池剩余电量为 50% － 75%
点亮 ；
电池剩余电量为 25% － 50%
点亮 ；
电池剩余电量不到 25%
闪烁 ；
电池剩余电量即将耗尽。请尽快对电池进行充电。
闪烁 ；
因高温暂停输出从电动工具中取下电池，让电池完全冷
却。
闪烁 ；
因失败或故障暂停输出。电池可能出现故障，请与经销
商联系。
因为电池余量指示因环境温度和电池特性而略有不同，上表仅供参考。
注:
请勿对开关面板施加强烈冲击或将其损坏，否则可能会导致故障。
9. 关于模式切换功能
装置设有“传输模式”和“自动模式”。
○ 在传输模式下，磨光机的转数设定有 5 档可供选择。
在传输模式下操作时，即使负载发生变化，设定的转数也将保持不变。
○ 在自动模式下，您可以通过在空载状态下减少最大转数，降低噪音和减少振
动。
在自动模式下，如果负载在操作期间增加，则转数将增加。
另一方面，如果负载在操作期间减小，则转数将随之减小。( 第 20 页的表 5)
○ 根据作业情况设置模式和表盘。
注:
请勿强烈撞击或破坏开关面板。否则可能会导致故障。
000BookG3610DAChS.indb19000BookG3610DAChS.indb19 2021/05/1012:09:032021/05/1012:09:03

20
中文
表5
模式 状态 转数(r/min) 用途
传输
表盘设置
1 3000 砂磨不锈钢
除锈或脱漆
磨削、加工
2 4750
3 6500
4 8250 粗磨、切削
5 9500
自动 A 5500 轻度作业、等待状态
9500 砂磨、切削
磨光机的操作
注意！
为了延长使用寿命，锂离子电池应具有停止输出的保护功能。以在工具过载
的情况下，马达可以停止运行。不过，这不是问题，重点是保护功能的结果。
在这种情况下，将释放工具开关，并消除导致过载的原因。
注:
○ 为防止受伤，本产品有一项功能，可防止在插入电池时马达意外旋转。当开
关处于开启（ON） 位置时，如果插入电池，马达将不运转。安装电池后，将
开关转到关闭（OFF）位置，然后重新转回到开启（ON） 位置。
○ 这些型号均配备有保护功能，一旦过载，将通过该功能关闭工具。
一旦工具因为过载而关闭，可以关闭然后重新打开电源。
过载会导致工具停止运转并保持超过10秒的时间，在此时间内，将无法通过
关闭电源然后开启来重新运转工具。如果发生这种情况，可以拆下工具的电
池，然后重新装上，之后打开电源开关即可。
1. 紧紧地握住磨光机的外罩和侧把手
（图 10）。
磨光机将产生一种反作用力，必须通
过紧紧地握住磨光机才能控制住这种
应力。
侧柄
图 10
000BookG3610DAChS.indb20000BookG3610DAChS.indb20 2021/05/1012:09:032021/05/1012:09:03
