HIKOKI GP 3V User manual

GP 3V • GP 5V
Electronic Hand Grinder
Elektronik Geradschleifer
Meuleuse droite electronique
Smerigliatrice elettronica a mano
Electronische rechte slijper
Amoladora recta electrónica
Rectificadora recta electrónica
Handling instructions
Bedienungsanleitung
Mode d’emploi
Istruzioni per l’uso
Gebruiksaanwijzing
Instrucciones de manejo
Instruções de uso
Read through carefully and understand these instructions before use.
Diese Anleitung vor Benutzung des Werkzeugs sorgfältig durchlesen und verstehen.
Lire soigneusement et bien assimiler ces instructions avant usage.
Prima dell’uso leggere attentamente e comprendere queste istruzioni.
Deze gebruiksaanwijzing s.v.p. voor gebruik zorgvuldig doorlezen.
Leer cuidadosamente y comprender estas instrucciones antes del uso.
Antes de usar, leia com cuidado para assimilar estas instruções.
GP3V GP5V
0000BookGP3VWE.indb10000BookGP3VWE.indb1 2017/11/3016:23:202017/11/3016:23:20

2
12
1
2
3
5
4
3
4
8
9
67
4
6mm
88
17mm
0
!
56
# @$ %
0000BookGP3VWE.indb20000BookGP3VWE.indb2 2017/11/3016:23:202017/11/3016:23:20

3
English Deutsch Français Italiano
1Tapered portion Verjüngter Teil Partie conique Parte conica
2Collet chuck Spannfutter Mandrin à collet Bussola di chiusura
3Spindle Welle Broche Albero
4Tighten Anziehen Fixation Serrare
5Collet chuck Spannfutter Mandrin à collet Bussola di chiusura
6Side handle SeitengriffPoignée latérale Maniglia laterale
7Side handle sleeve Seitengriffmuffe Manchon de la poignée
latérale Manicotto della maniglia laterale
8Side handle grip Spannfutter für SeitengriffFixation de la poignée
latérale Impugnatura della maniglia laterale
9Flange part Flanschteil Bride Parte della flangia
0Wear limit Verschleißgrenze Limite d’usure Limite di usura
!No. of carbon brush Nr. der Kohlebürste No. de balai en carbone N. delle spazzole di
carbone
@Spring Feder Ressort Molla
#Carbon brush Kohlebürste Balai en carbone Spazzola di carbone
$Brush holder Bürstenhalter Support de balai Portaspazzola
%Dial Skalenscheibe Bague Manopola
Nerderlands Español Português
1Taps gedeelte Parte cónica Parte cônica
2Klembus Boquilla de mordazas Mandril de colar
3Spil Husillo Eixo
4Vastzetten Apretar Apertar
5Klembus Boquilla de mordazas Mandril de colar
6Zijhandgreep Asidero lateral Pega lateral
7Zijhandgreepmof Funda del asidero lateral Manga da pega lateral
8Zijhandvat Empuñadura del asidero
lateral Punho da pega lateral
9Flensgedeelte Parte de la brida Flange
0Slijtagegrens Límite de desgaste Limite de desgaste
!Nr. van koolborstel No. de escobilla de
carbón Nº de escova de carvão
@Veer Resorte Mola
#Koolborstel Carbón de contacto Escova de carvão
$Borstelhouder Portaescobilla Suporte de escova
%Draaiknop Dial Botão
0000BookGP3VWE.indb30000BookGP3VWE.indb3 2017/11/3016:23:202017/11/3016:23:20

4
Symbols
WARNING
The following show
symbols used for the
machine. Be sure that you
understand their meaning
before use.
Symbole
WARNUNG
Die folgenden Symbole
werden für diese
Maschine verwendet.
Achten Sie darauf, diese
vor der Verwendung zu
verstehen.
Symboles
AVERTISSEMENT
Les symboles suivants
sont utilisés pour l’outil.
Bien se familiariser avec
leur signification avant
d’utiliser l’outil.
Simboli
AVVERTENZA
Di seguito mostriamo
i simboli usati per la
macchina. Assicurarsi
di comprenderne il
significato prima dell’uso.
To reduce the risk of
injury, user must read
instruction manual.
Failure to follow the
warnings and instructions
may result in electric
shock, fire and/or serious
injury.
Der Anwender muss die
Bedienungsanleitung
lesen, um das Risiko
einer Verletzung zu
verringern.
Wenn die Warnungen
und Anweisungen nicht
befolgt werden, kann es
zu Stromschlag, Brand
und/oder ernsthaften
Verletzungen kommen.
Pour réduire les
risques de blessures,
l’utilisateur doit lire le
manuel d’utilisation.
Tout manquement
à observer ces
avertissements et
instructions peut
engendrer des chocs
électriques, des
incendies et/ou des
blessures graves.
Per ridurre il rischio di
lesioni, l’utente deve
leggere il manuale delle
istruzioni.
La mancata osservanza
degli avvertimenti e
delle istruzioni potrebbe
essere causa di scosse
elettriche, incendi e/o
gravi lesioni.
Always wear eye
protection. Tragen Sie immer einen Augenschutz. Toujours porter des verres de protection. Indossate sempre le protezioni oculari.
Only for EU countries
Do not dispose of
electric tools together
with household waste
material!
In observance of
European Directive
2002/96/EC on
waste electrical and
electronic equipment
and its implementation
in accordance with
national law, electric
tools that have reached
the end of their life
must be collected
separately and returned
to an environmentally
compatible recycling
facility.
Nur für EU-Länder
Werfen Sie
Elektrowerkzeuge nicht in
den Hausmüll!
Gemäss Europäischer
Richtlinie 2002/96/EG
über Elektro- und
Elektronik- Altgeräte
und Umsetzung in
nationales Recht
müssen verbrauchte
Elektrowerkzeuge
getrennt gesammelt und
einer umweltgerechten
Wiederververtung
zugeführt werden.
Pour les pays européens
uniquement
Ne pas jeter les appareils
électriques dans les
ordures ménagères!
Conformément à la
directive européenne
2002/96/EG relative aux
déchets d’équipements
électriques ou
électroniques (DEEE), et
à sa transposition dans
la législation nationale,
les appareils électriques
doivent être collectés à
part et être soumis à un
recyclage respectueux de
l’environnement.
Solo per Paesi UE
Non gettare le
apparecchiature
elettriche tra i rifiuti
domestici.
Secondo la Direttiva
Europea 2002/96/CE sui
rifiuti di apparecchiature
elettriche ed elettroniche
e la sua attuazione
in conformità alle
norme nazionali,
le apparecchiature
elettriche esauste
devono essere raccolte
separatamente, al fine
di essere reimpiegate in
modo eco-compatibile.
n0no-load speed Leerlaufdrehzahl Vitesse à vide Velocità a vuoto
nRated Speed Umdrehungszahl Vitesse nominale Velocità nominale
min-1 Revolutions or
reciprocations per
minute
Umdrehungen oder
Pendelbewegungen pro
Minute
Tours ou mouvements
alternatifs par minute Rivoluzioni o reciprocazioni per minuto
Alternating current Wechselstrom Courant alternatif Corrente alternata
Class II tool Werkzeug der Klasse II Outil classe II Attrezzo di Classe II
Caution Achtung Attention Attenzione
0000BookGP3VWE.indb40000BookGP3VWE.indb4 2017/11/3016:23:212017/11/3016:23:21

5
Symbolen
WAARSCHUWING
Hieronder staan
symbolen afgebeeld die
van toepassing zijn op
deze machine. U moet
de betekenis hiervan
begrijpen voor gebruik.
Símbolos
ADVERTENCIA
A continuación se
muestran los símbolos
usados para la
máquina. Asegúrese
de comprender su
significado antes del uso.
Símbolos
AVISO
A seguir aparecem os
símbolos utilizados pela
máquina. Assimile bem
seus significados antes
do uso.
Om het risico op
verwondingen te
verminderen, moet
de gebruiker de
instructiehandleiding
lezen.
Nalating om de
waarschuwingen en
instructies op te volgen
kan in een elektrische
schok, brand en/of ernstig
letsel resulteren.
Para reducir el riesgo
de lesiones, el usuario
deberá leer el manual
de instrucciones.
Si no se siguen
las advertencias e
instrucciones, podría
producirse una descarga
eléctrica, un incendio y/o
daños graves.
Para reduzir o risco
de lesão, o utilizador
deve ler o manual de
instruções.
Se não seguir todas as
instruções e os avisos,
pode provocar um choque
eléctrico, incêndio e/ou
ferimentos graves.
Draag altijd
oogbescherming. Utilice siempre una protección ocular. Utilize sempre protecção para os olhos.
Alleen voor EU-landen
Geef elektrisch
gereedschap niet met
het huisvuil mee!
Volgens de Europese
richtlijn 2002/96/EG
inzake oude elektrische
en elektronische
apparaten en de
toepassing daarvan
binnen de nationale
wetgeving, dient gebruikt
elektrisch gereedschap
gescheiden te worden
ingezameld en te
worden afgevoerd naar
een recycle bedrijf dat
voldoet aan de geldende
milieu-eisen.
Sólo para países de la
Unión Europea
¡No deseche los aparatos
eléctricos junto con los
residuos domésticos!
De conformidad con
la Directiva Europea
2002/96/CE sobre
residuos de aparatos
eléctricos y electrónicos
y su aplicación
de acuerdo con la
legislación nacional,
las herramientas
eléctricas cuya vida útil
haya llegado a su fin se
deberán recoger por
separado y trasladar a
una planta de reciclaje
que cumpla con las
exigencias ecológicas.
Apenas para países da
UE
Não deite ferramentas
eléctricas no lixo
doméstico!
De acordo com a directiva
europeia 2002/96/CE
sobre ferramentas
eléctricas e electrónicas
usadas e a transposição
para as leis nacionais, as
ferramentas eléctricas
usadas devem ser
recolhidas em separado
e encaminhadas a uma
instalação de reciclagem
dos materiais ecológica.
n0snelheid onbelast velocidad sin carga velocidade sem carga
nGekwalificeerde
snelheid Velocidad nominal Velocidade nominal
min-1 Toerental of heen-en-
weer gaande beweging
per minuut.
Revoluciones o giros por
minuto Rotações ou alternações por minuto
Wisselstroom Corriente alterna Corrente alternada
Gereedschap klasse II Herramienta de Clase II Feramenta de classe II
Voorzichtig Precaución Atenção
0000BookGP3VWE.indb50000BookGP3VWE.indb5 2017/11/3016:23:212017/11/3016:23:21

6
English (Original instructions)
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions.
Failure to follow the warnings and instructions may result in
electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
1) Work area safety
a) Keep work area clean and well lit.
Cluttered or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust.
Power tools create sparks which may ignite the dust
or fumes.
c) Keep children and bystanders away while
operating a power tool.
Distractions can cause you to lose control.
2) Electrical safety
a) Power tool plugs must match the outlet.
Never modify the plug in any way.
Do not use any adapter plugs with earthed
(grounded) power tools.
Unmodified plugs and matching outlets will reduce
risk of electric shock.
b) Avoid body contact with earthed or grounded
surfaces, such as pipes, radiators, ranges and
refrigerators.
There is an increased risk of electric shock if your
body is earthed or grounded.
c) Do not expose power tools to rain or wet
conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges or
moving parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors, use an
extension cord suitable for outdoor use.
Use of a cord suitable for outdoor use reduces the
risk of electric shock.
f) If operating a power tool in a damp location
is unavoidable, use a residual current device
(RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3) Personal safety
a) Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired
or under the influence of drugs, alcohol or
medication.
A moment of inattention while operating power tools
may result in serious personal injury.
b) Use personal protective equipment. Always
wear eye protection.
Protective equipment such as dust mask, non-skid
safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal
injuries.
c) Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool.
Carrying power tools with your finger on the switch
or energising power tools that have the switch on
invites accidents.
d) Remove any adjusting key or wrench before
turning the power tool on.
A wrench or a key left attached to a rotating part of
the power tool may result in personal injury.
e) Do not overreach. Keep proper footing and
balance at all times.
This enables better control of the power tool in
unexpected situations.
f) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves
away from moving parts.
Loose clothes, jewellery or long hair can be caught
in moving parts.
g) If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used.
Use of dust collection can reduce dust-related
hazards.
4) Power tool use and care
a) Do not force the power tool. Use the correct
power tool for your application.
The correct power tool will do the job better and
safer at the rate for which it was designed.
b) Do not use the power tool if the switch does not
turn it on and off.
Any power tool that cannot be controlled with the
switch is dangerous and must be repaired.
c) Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools.
Such preventive safety measures reduce the risk of
starting the power tool accidentally.
d) Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation.
If damaged, have the power tool repaired
before use.
Many accidents are caused by poorly maintained
power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
g) Use the power tool, accessories and tool bits
etc. in accordance with these instructions,
taking into account the working conditions and
the work to be performed.
Use of the power tool for operations different from
those intended could result in a hazardous situation.
0000BookGP3VWE.indb60000BookGP3VWE.indb6 2017/11/3016:23:212017/11/3016:23:21

7
English
5) Service
a) Have your power tool serviced by a qualified
repair person using only identical replacement
parts.
This will ensure that the safety of the power tool is
maintained.
PRECAUTION
Keep children and infirm persons away.
When not in use, tools should be stored out of reach
of children and infirm persons.
SAFETY WARNINGS COMMON FOR GRINDING
OPERATIONS
a) This power tool is intended to function as a
grinder. Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool.
Failure to follow all instructions listed below may result
in electric shock, fire and/or serious injury.
b)Operations such as sanding, wire brushing,
polishing or cutting-offare not recommended to
be performed with this power tool.
Operations for which the power tool was not designed
may create a hazard and cause personal injury.
c) Do not use accessories which are not specifically
designed and recommended by the tool
manufacturer.
Just because the accessory can be attached to your
power tool, it does not assure safe operation.
d) The rated speed of the accessory must be at least
equal to the maximum speed marked on the power
tool.
Accessories running faster than their rated speed can
break and fly apart.
e) The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool.
Incorrectly sized accessories cannot be adequately
guarded or controlled.
f) Threaded mounting of accessories must match the
grinder spindle thread. For accessories mounted
by flanges, the arbour hole of the accessory must
fit the locating diameter of the flange.
Accessories that do not match the mounting hardware
of the power tool will run out of balance, vibrate
excessively and may cause loss of control.
g) Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheels for
chips and cracks, backing pad for cracks, tear or
excess wear, wire brush for loose or cracked wires.
If power tool or accessory is dropped, inspect for
damage or install an undamaged accessory. After
inspecting and installing an accessory, position
yourself and bystanders away from the plane of
the rotating accessory and run the power tool at
maximum no-load speed for one minute.
Damaged accessories will normally break apart during
this test time.
h) Wear personal protective equipment. Depending
on application, use face shield, safety goggles or
safety glasses. As appropriate, wear dust mask,
hearing protectors, gloves and workshop apron
capable of stopping small abrasive or workpiece
fragments.
The eye protection must be capable of stopping flying
debris generated by various operations. The dust mask
or respirator must be capable of filtrating particles
generated by your operation. Prolonged exposure to
high intensity noise may cause hearing loss.
i) Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment.
Fragments of workpiece or of a broken accessory may
fly away and cause injury beyond immediate area of
operation.
j) Hold the power tool by insulated gripping surfaces
only, when performing an operation where the
cutting accessory may contact hidden wiring or its
own cord.
Cutting accessory contacting a”live” wire may make
exposed metal parts of the power tool “live” and shock
the operator.
k) Position the cord clear of the spinning accessory.
If you lose control, the cord may be cut or snagged
and your hand or arm may be pulled into the spinning
accessory.
l) Never lay the power tool down until the accessory
has come to a complete stop.
The spinning accessory may grab the surface and pull
the power tool out of your control.
m) Do not run the power tool while carrying it at your
side.
Accidental contact with the spinning accessory could
snag your clothing, pulling the accessory into your
body.
n) Regularly clean the power tool’s air vents.
The motor’s fan will draw the dust inside the housing
and excessive accumulation of powdered metal may
cause electrical hazards.
o) Do not operate the power tool near flammable
materials.
Sparks could ignite these materials.
p) Do not use accessories that require liquid
coolants.
Using water or other liquid coolants may result in
electrocution or shock.
KICKBACK AND RELATED WARNINGS
Kickback is a sudden reaction to a pinched or snagged
rotating wheel, backing pad, brush or any other accessory.
Pinching or snagging causes rapid stalling of the rotating
accessory which in turn causes the uncontrolled power tool
to be forced in the direction opposite of the accessory’s
rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched
by the workpiece, the edge of the wheel that is entering
into the pinch point can dig into the surface of the material
causing the wheel to climb out or kick out. The wheel may
either jump toward or away from the operator, depending on
direction of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these conditions.
Kickback is the result of power tool misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
a) Maintain a firm grip on the power tool and position
your body and arm to allow you to resist kickback
forces. Always use auxiliary handle, if provided,
for maximum control over kickback or torque
reaction during start-up.
The operator can control torque reactions or kickback
forces, if proper precautions are taken.
b) Never place your hand near the rotating accessory.
Accessory may kickback over your hand.
c) Do not position your body in the area where power
tool will move if kickback occurs.
Kickback will propel the tool in direction opposite to the
wheel’s movement at the point of snagging.
0000BookGP3VWE.indb70000BookGP3VWE.indb7 2017/11/3016:23:222017/11/3016:23:22

8
English
d) Use special care when working corners, sharp
edges etc. Avoid bouncing and snagging the
accessory.
Corners, sharp edges or bouncing have a tendency to
snag the rotating accessory and cause loss of control or
kickback.
e) Do not attach a saw chain woodcarving blade or
toothed saw blade.
Such blades create frequent kickback and loss of
control.
SAFETY WARNINGS SPECIFIC FOR GRINDING
OPERATIONS
a) Use only wheel types that are recommended for
your power tool and the specific guard designed
for the selected wheel.
Wheels for which the power tool was not designed
cannot be adequately guarded and are unsafe.
b) Wheels must be used only for recommended
applications. For example: do not grind with the
side of cut-offwheel.
Abrasive cut-offwheels are intended for peripheral
grinding, side forces applied to these wheels may
cause them to shatter.
c) Always use undamaged wheel flanges that are of
correct size and shape for your selected wheel.
Proper wheel flanges support the wheel thus reducing
the possibility of wheel breakage. Flanges for cut-off
wheels may be different from grinding wheel flanges.
d) Do not use worn down wheels from larger power
tools.
Wheel intended for larger power tool is not suitable for
the higher speed of a smaller tool and may burst.
GENERAL SAFETY INSTRUCTIONS FOR
GRINDERS
– Check that speed marked on the wheel is equal to or
greater than the rated speed of the grinder;
– Ensure that the wheel dimensions are compatible with
the grinder;
– Abrasive wheels shall be stored and handled with care
in accordance with manufacturer’s instructions;
– Inspect the grinding wheel before use, do not use
chipped, cracked or otherwise defective products;
– Ensure that mounted wheels and points are fitted in
accordance with the manufacturer’s instructions;
– Ensure that blotters are used when they are provided
with the bonded abrasive product and when they are
required;
– Ensure that the abrasive product is correctly mounted
and tightened before use and run the tool at no-load
for 30 s in a safe position, stop immediately if there is
considerable vibration or if other defects are detected.
If this condition occurs, check the machine to determine
the cause;
– If a guard is equipped with the tool never use the tool
without such a guard;
– Do not use separate reducing bushings or adapters to
adapt large hole abrasive wheels;
– For tools intended to be fitted with threaded hole wheel,
ensure that the thread in the wheel is long enough to
accept the spindle length;
– Check that the work piece is properly supported;
– Do not use cutting offwheel for side grinding;
– Ensure that sparks resulting from use do not create
a hazard e.g. do not hit persons, or ignite flammable
substances;
– Ensure that ventilation openings are kept clear when
working in dusty conditions, if it should become
necessary to clear dust, first disconnect the tool from
the mains supply (use non metallic objects) and avoid
damaging internal parts;
– Always use eye and ear protection. Other personal
protective equipment such as dust mask, gloves,
helmet and apron should be worn;
– Pay attention to the wheel that continues to rotate after
the tool is switched off.
SPECIFICATIONS
Model GP3V GP5V
Voltage (by areas)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V)
Input* 760 W
No-Load Speed* 7000 – 29000 min–1 2000 – 8300 min–1
Rated Speed* 30800 min–1 8820 min–1
Max. Wheel Diam.* 25 mm 50 mm
Collet chuck Capacity** 6 mm 6 mm
Weight (without cord) 1.8 kg 1.9 kg
* Be sure to check the nameplate on product as it is subject to change by areas.
** This varies depending on the area.
Electronic Control
The grinder has an electronic speed control which
provides:
○full speed at all times in the range up to rated load.
○soft-start.
○variable speed
NOTE
The grinder is equipped with a rotational speed control
circuit. The rotational speed may fluctuate slightly due
to the conditions of use and working voltage.
0000BookGP3VWE.indb80000BookGP3VWE.indb8 2017/11/3016:23:222017/11/3016:23:22

9
English
STANDARD ACCESSORIES
(1) Wrench (17 mm) ........................................................... 1
(2) Wrench (12 mm) ........................................................... 1
(3) Side handle (Not included by areas)............................ 1
Standard accessories are subject to change without notice.
OPTIONAL ACCESSORIES (sold separately)
○Collet chuck
for 3 mm shaft
for 3.175 mm (1/8″) shaft
for 6.35 mm (1/4″) shaft
for 8 mm shaft
Dimensions and handling methods other than the shaft
hole are the same as those for the 6 mm collet chuck.
○Wheels with 6 mm shaft
All wheels are provided with WA grain, 60 granding,
and P bonding and are suitable for grinding general and
special steel materials.
ø 25
25
ø 6
ø 16
32
ø 16 ø 16
13
ø 13
19
KA-4 KA-5 KA-8 KA-12 KA-13
○Wheels with 3 mm shaft
All wheels are provided with WA grain, 80 granding and
P bonding and are suitable for grinding general and
special steel materials.
ø 10
10
ø 3
30
ø 6
30 10
ø 6
10
ø 7
7
ø 6
KA-20 KC-20 KC-22 KC-23 KC-24
○Dresser
○Case
Optional accessories are subject to change without notice.
APPLICATIONS
○Finishing of dies for press working, die casting and
moulding.
○Finishing of thread cutting dies, tools and other small
parts.
○Internal grinding of tools and machine parts.
PRIOR TO OPERATION
1. Power source
Ensure that the power source to be utilized conforms
to the power requirements specified on the product
nameplate.
NOTE
When connected to the power supply, the built-in
electronic control circuit shifts to standby status and
the grinder becomes slightly warm, but this is not a
malfunction.
CAUTION
Do not operate from a direct current power source,
engine generator, booster or any other type of
transformer. Doing so may not only cause damage to
the grinder, but may lead to accidents.
2. Power switch
Ensure that the power switch is in the OFF position. If
the plug is connected to a receptacle while the power
switch is in the ON position, the power tool will start
operating immediately, which could cause a serious
accident.
3. Extension cord
When the work area is removed from the power source,
use an extension cord of sufficient thickness and rated
capacity. The extension cord should be kept as short as
practicable.
4. RCD
The use of a residual current device with a rated residual
current of 30mA or less at all times is recommended.
5. Installing a wheel
Install the wheel so that length ℓis less than 15 mm.
If ℓis longer, abnormal vibration will occur, and the
machine is not only negatively affected, but there is a
possibility of a serious accident.
Make the ℓas small as possible.
When d = 6 mm, 6.35 mm (1/4″), 8 mm, D of the wheel
should be less than the Max. wheel diam. of each
models (GP3V: 25 mm, GP5V: 50 mm). If a wheel with D
more than the Max. wheel diam. of each models (GP3V:
25 mm, GP5V: 50 mm) is used, the circumference
speed exceeds the safety limit and the wheel will break.
Never use such a wheel.
Distance L varies for D. Determine L referring to the
table below.
When d = 3 mm, 3.175 mm (1/8″), D should be less than
10 mm. Determine L referring to the table below.
Wheels can be simply attached and detached by using
the two wrenches. (Fig. 2).
NOTE
○Do not tighten the collet chuck by inserting a shaft
thinner than the regular shaft diameter (6 mm) in
the chuck or in an empty condition. This practice will
damage the collet chuck.
○When installing a wheel with shaft, tighten the collet
chuck after applying a small quantity of spindle oil (or
sewing machine oil) to the tapered portion indicated in
Fig. 1.
0000BookGP3VWE.indb90000BookGP3VWE.indb9 2017/11/3016:23:222017/11/3016:23:22

10
English
GP3V (when ℓ= 15 mm)
d 3 mm, 3.175 mm (1/8″) 6 mm, 6.35 mm (1/4″)8mm
D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm
L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm
GP5V (when ℓ= 15 mm)
d 3 mm, 3.175 mm (1/8″) 6 mm, 6.35 mm (1/4″)8mm
D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 32 mm 38 mm 25 mm 32 mm 38 mm
L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 13 mm 7 mm 32 mm 25 mm 19 mm
6. Adjusting the number of revolution
These models are equipped with an electronic infinite-
variable-speed drive and can change the number of
revolution according to a use.
If you turn and set the dial scale (Fig. 6) to 6, the number
of revolution increases, and if you turn and set it to 1, the
number of revolution decreases.
Before use, set the number of revolution using the dial.
In so doing, refer to the following table as a rough guide.
Dial Use Rotation speed (min-1)
GP3V GP5V
1Polishing,finishing 7000 2000
2 Removal of paint or coat 11400 3250
3 Removal of rust 15800 4500
4 Removal of burrs 20200 5800
5Grinding 24600 7050
6 Rough grinding 29000 8300
NOTE: Use caution not to turn the dial scale to any value
below 1 or above 6.
7. Caution when using near welding equipment
When using the grinder in the immediate vicinity
of welding equipment, the rotational speed may
become unstable. Do not use the grinder near welding
equipment.

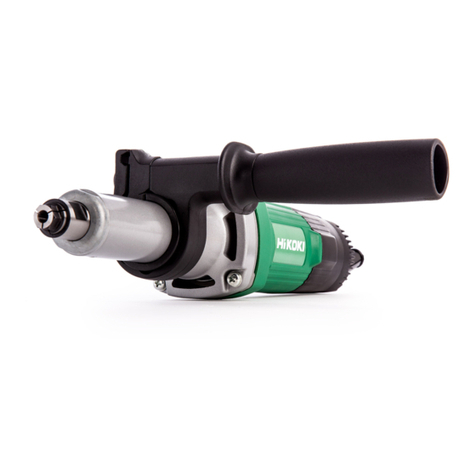

8. Using the side handle (Fig. 3)
Be sure to use the side handle to avoid the risk of severe
electrical shock.
Attach the side handle to the machine as follows.
(1) Loosen the side handle grip and insert the side handle
to the nose bracket part of the machine from the flange
part of the side handle sleeve.
(2) Set the side handle to a position that is suited to the
operation and then securely tighten the side handle
grip.
HOW TO USE
1. Switching operation
(1) When moving the switch lever to the right (ON side),
power is applied; when moving it to the left (OFF side),
power is switched off.
(2) When first turning on the switch after installing a new
wheel, hold the grinder away from your body to avoid
any danger of a wheel shattering due to an imperfection.
(3) Before starting, test the machine with the wheel pointed
in a safe direction.
2. Precautions on operation
(1) Lightly press the wheel to the material to be ground.
When grinding materials, high-speed revolution
is necessary. Use a hand grinder with high-speed
revolution, minimizing the pressing force.
CAUTION
When using the tool at any value except the full speed
(Dial scale 6), the motor cannot be sufficiently cooled
due to the decreased number of revolution. This could
result in the risk of burning and damaging the motor
before an overload protective mechanism starts to
function.
Make sure that you use the tool by lightly applying it
to the surface of material when you use it at any value
except the full speed (Dial scale 6).
(2) Dressing the wheel
After attaching a wheel, correct deflection of the
wheel center by using a dresser. If the wheel center is
eccentric, not only precise finishing cannot be achieved
but also grinder vibration increases, lowering grinder
accuracy and durability.
A clogged or worn wheel will spoil the finishing surface
or lower grinding efficiency. Occasionally dress the
wheel by applying the dresser.
WHEEL SELECTING METHOD
Types of wheels are varied according to the materials to
be ground. Select a wheel appropriate for the material to
be ground.
The following table is an outline of wheels and materials
to be ground.
0000BookGP3VWE.indb100000BookGP3VWE.indb10 2017/11/3016:23:222017/11/3016:23:22

11
English
Materials to be ground Grain Grading Bonding degree Structure Bonding agent
Mild steel, hard steel,
forged steel WA 60~80 P m V
Cast iron C36M-O
mV
Brass, bronze, aluminium C36J-K
mV
Ceramic WA 60~80 MmV
Synthetic resin C36K-M
mV
Small-scaled wheels with shaft are prepared for grinding
small surfaces. Their dimensions and shapes are shown in
“OPTIONAL ACCESSORIES”.
Since wheel shaft diameter is 3 mm, use the collet chuck
for 3 mm shaft sold separately by your HiKOKI dealer as an
optional accessory.
MAINTENANCE AND INSPECTION
1. Inspecting the wheel
Ensure that the wheel is free of cracks and surface
defects.
2. Inspecting the mounting screws
Regularly inspect all mounting screws and ensure that
they are properly tightened. Should any of the screws
be loose, retighten them immediately. Failure to do so
could result in serious hazard.
3. Maintenance of the motor
The motor unit winding is the very “heart” of the power
tool.
Exercise due care to ensure the winding does not
become damaged and/or wet with oil or water.
4. Inspecting the carbon brushes (Fig. 4)
The motor employs carbon brushes which are
consumable parts. Since an excessively worn carbon
brush can result in motor trouble, replace the carbon
brushes with new ones having the same carbon brush
No. shown in the figure when it becomes worn to or
near the “wear limit”. In addition, always keep carbon
brushes clean and ensure that they slide freely within
the brush holders.
5. Replacing carbon brushes (Fig. 5)
<Disassembly>
(1) Loosen the D4 tapping screw retaining the tail cover
and remove the tail cover.
(2) Use the auxiliary hexagonal wrench or small screwdriver
to pull up the edge of the spring that is holding down the
carbon brush. Remove the edge of the spring toward
the outside of the brush holder.
(3) Remove the end of the pig-tail on the carbon brush from
the terminal section of brush holder and then remove
the carbon brush from the brush holder.
<Assembly>
(1) Insert the end of the pig-tail of the carbon brush in the
terminal section of brush holder.
(2) Insert the carbon brush in the brush holder.
(3) Use the auxiliary hexagonal wrench or small screwdriver
to return the edge of the spring to the head of the carbon
brush.
NOTE
Make sure the end of the spring is not holding the pig-
tail.
(4) Mount the tail cover and tighten the D4 tapping screw.
6. Replacing supply cord
If the replacement of the supply cord is necessary, it
has to be done by HiKOKI Authorized Service Center to
avoid a safety hazard.
7. Service parts list
CAUTION
Repair, modification and inspection of HiKOKI Power
Tools must be carried out by a HiKOKI Authorized
Service Center.
This Parts List will be helpful if presented with the tool to
the HiKOKI Authorized Service Center when requesting
repair or other maintenance.
In the operation and maintenance of power tools, the
safety regulations and standards prescribed in each
country must be observed.
MODIFICATIONS
HiKOKI Power Tools are constantly being improved
and modified to incorporate the latest technological
advancements.
Accordingly, some parts may be changed without prior
notice.
GUARANTEE
We guarantee HiKOKI Power Tools in accordance with
statutory/country specific regulation. This guarantee does
not cover defects or damage due to misuse, abuse, or
normal wear and tear. In case of complaint, please send
the Power Tool, undismantled, with the GUARANTEE
CERTIFICATE found at the end of this Handling
instruction, to a HiKOKI Authorized Service Center.
NOTE
Due to HiKOKI’s continuing program of research and
development, the specifications herein are subject to
change without prior notice.
IMPORTANT
Correct connection of the plug
The wires of the main lead are coloured in accordance
with the following code:
Blue: – Neutral
Brown: – Live
As the colours of the wires in the main lead of this tool may
not correspond with the coloured markings identifying the
terminals in your plug proceed as follows:
The wire coloured blue must be connected to the terminal
marked with the letter N or coloured black.
The wire coloured brown must be connected to the
terminal marked with the letter L or coloured red.
Neither core must be connected to the earth terminal.
NOTE
This requirement is provided according to BRITISH
STANDARD 2769: 1984.
Therefore, the letter code and colour code may not be
applicable to other markets except The United Kingdom.
0000BookGP3VWE.indb110000BookGP3VWE.indb11 2017/11/3016:23:222017/11/3016:23:22

12
English
Information concerning airborne noise and vibration
The measured values were determined according to
EN60745 and declared in accordance with ISO 4871.
Measured A-weighted sound power level: 94 dB (A)
Measured A-weighted sound pressure level: 83 dB (A)
Uncertainty K: 3 dB (A).
Wear hearing protection.
Vibration total values (triax vector sum) determined
according to EN60745.
Surface grinding:
Vibration emission value ah, SG = 4.0 m/s2
Uncertainty K = 1.5 m/s2
The declared vibration total value has been measured in
accordance with a standard test method and may be used
for comparing one tool with another.
It may also be used in a preliminary assessment of
exposure.
WARNING
○The vibration emission during actual use of the power
tool can differ from the declared total value depending
on the ways in which the tool is used.
○Identify safety measures to protect the operator that
are based on an estimation of exposure in the actual
conditions of use (taking account of all parts of the
operating cycle such as the times when the tool is
switched offand when it is running idle in addition to the
trigger time).
0000BookGP3VWE.indb120000BookGP3VWE.indb12 2017/11/3016:23:232017/11/3016:23:23

ALLGEMEINE SICHERHEITSHINWEISE FÜR
ELEKTROGERÄTE
WARNUNG
Lesen Sie sämtliche Sicherheitshinweise und
Anweisungen durch
Wenn die Warnungen und Anweisungen nicht befolgt
werden, kann es zu Stromschlag, Brand und/oder
ernsthaften Verletzungen kommen.
Bitte bewahren Sie alle Warnhinweise und
Anweisungen zum späteren Nachschlagen auf.
Der Begriff„Elektrowerkzeug“ bezieht sich in den
Warnhinweisen auf Elektrowerkzeuge mit Netz-
(schnurgebunden) oder Akkubetrieb (schnurlos).
1) Sicherheit im Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut
ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle
förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals
an Orten, an denen Explosionsgefahr
besteht – zum Beispiel in der Nähe von leicht
entflammbaren Flüssigkeiten, Gasen oder
Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu
Funkenbildung kommen, wodurch sich Stäube oder
Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit
Elektrowerkzeugen dafür, dass sich keine
Zuschauer (insbesondere Kinder) in der Nähe
befinden.
Wenn Sie abgelenkt werden, können Sie die
Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Elektrowerkzeuge müssen mit passender
Stromversorgung betrieben werden.
Nehmen Sie niemals irgendwelche Änderungen
am Anschlussstecker vor.
Verwenden Sie bei Elektrowerkzeugen
mit Schutzkontakt (geerdet) niemals
Adapterstecker.
Stecker im Originalzustand und passende
Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten
Gegenständen wie Rohrleitungen, Heizungen,
Herden oder Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen
besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen
oder sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug
eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie die Anschlussschnur
nicht missbräuchlich. Tragen Sie
das Elektrowerkzeug niemals an der
Anschlussschnur, ziehen Sie es nicht damit
heran und ziehen Sie den Stecker nicht an der
Anschlussschnur aus der Steckdose.
Halten Sie die Anschlussschnur von
Hitzequellen, Öl, scharfen Kanten und
beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlussschnüre
erhöhen das Stromschlagrisiko.
e) Wenn Sie ein Elektrowerkzeug im Freien
benutzen, verwenden Sie ein für den
Außeneinsatz geeignetes Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel
vermindert das Stromschlagrisiko.
f) Falls sich der Betrieb des Elektrowerkzeuges
in feuchter Umgebung nicht vermeiden lässt,
verwenden Sie eine Stromversorgung mit
Fehlerstromschutzeinrichtung (Residual
Current Device, RCD).
Durch den Einsatz einer
Fehlerstromschutzeinrichtung wird das Risiko
eines elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was
Sie tun, und setzen Sie Ihren Verstand ein,
wenn Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn
Sie müde sind oder unter Einfluss von Drogen,
Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können
bereits kurze Phasen der Unaufmerksamkeit zu
schweren Verletzungen führen.
b) Benutzen Sie eine persönliche
Schutzausrüstung. Tragen Sie immer einen
Augenschutz.
Schutzausrüstung wie Staubmaske, rutschsichere
Sicherheitsschuhe, Schutzhelm und Gehörschutz
senken das Verletzungsrisiko bei angemessenem
Einsatz.
c) Vermeiden Sie unbeabsichtigten Anlauf.
Achten Sie darauf, dass sich der Schalter
in der Aus- (Off-) Position befindet, ehe Sie
das Gerät mit der Stromversorgung und/
oder Batteriestromversorgung verbinden, es
aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit
dem Finger am Schalter oder das Herstellen der
Stromversorgung bei betätigtem Schalter zieht
Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge
(Einstellschlüssel), ehe Sie das
Elektrowerkzeug einschalten.
Ein an einem beweglichen Teil des
Elektrowerkzeugs angebrachter Schlüssel kann zu
Verletzungen führen.
e) Sorgen Sie für einen festen Stand. Achten Sie
jederzeit darauf, sicher zu stehen und das
Gleichgewicht zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in
unerwarteten Situationen besser im Griff.
f) Kleiden Sie sich richtig. Tragen Sie keine lose
Kleidung oder Schmuck. Halten Sie Haar,
Kleidung und Handschuhe von beweglichen
Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann
von beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und
-sammelvorrichtungen vorhanden sind, sorgen
Sie dafür, dass diese richtig angeschlossen
und eingesetzt werden.
Durch Entfernen des Staubes können
staubbezogene Gefahren vermindert werden.
4) Einsatz und Pflege von Elektrowerkzeugen
a) Überanspruchen Sie Elektrowerkzeuge nicht.
Benutzen Sie das richtige Elektrowerkzeug für
Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit
bei bestimmungsgemäßem Einsatz besser und
sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn
es sich nicht am Schalter ein- und ausschalten
lässt.
(Übersetzung der Original-Gebrauchsanweisung)
13
Deutsch
0000BookGP3VWE.indb130000BookGP3VWE.indb13 2017/11/3016:23:232017/11/3016:23:23

Jedes Elektrowerkzeug, das nicht mit dem Schalter
betätigt werden kann, stellt eine Gefahr dar und
muss repariert werden.
c) Stecken Sie den Stecker der Stromversorgung
oder Batteriestromversorgung vom Gerät
ab, ehe Sie Einstellarbeiten vornehmen,
Zubehörteile tauschen oder das
Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen
verhindern den unbeabsichtigten Anlauf des
Elektrowerkzeugs und die damit verbundenen
Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern,
lassen Sie nicht zu, dass Personen das
Elektrowerkzeug bedienen, die nicht mit
dem Werkzeug selbst und/oder diesen
Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind
gefährlich.
e) Halten Sie Elektrowerkzeuge in Stand. Prüfen
Sie auf Fehlausrichtungen, sicheren Halt
und Leichtgängigkeit beweglicher Teile,
Beschädigungen von Teilen und auf jegliche
andere Zustände, die sich auf den Betrieb des
Elektrowerkzeugs auswirken können.
Bei Beschädigungen lassen Sie das
Elektrowerkzeug reparieren, ehe Sie es
benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf
schlechte Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen
Schneidkanten bleiben weniger häufig hängen und
sind einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör,
Werkzeugspitzen und Ähnliches in
Übereinstimmung mit diesen Anweisungen
– beachten Sie dabei die jeweiligen
Arbeitsbedingungen und die Art und Weise der
auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeuges für andere
als die vorgesehenen Anwendungen kann zu
gefährlichen Situationen führen.
5) Service
a) Lassen Sie Elektrowerkzeuge durch
qualifizierte Fachkräfte und unter Einsatz
passender, zugelassener Originalteile warten.
Dies sorgt dafür, dass die Sicherheit des
Elektrowerkzeugs nicht beeinträchtigt wird.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten.
Werkzeuge sollten bei Nichtgebrauch außerhalb der
Reichweite von Kindern und gebrechlichen Personen
aufbewahrt werden.
FÜR SCHLEIFARBEITEN GELTENDE
SICHERHEITSHINWEISE
a) Dieses Elektrowerkzeug kann als Schleifmaschine
eingesetzt werden. Bitte beachten Sie sämtliche
mit diesem Gerät gelieferten Sicherheitshinweise,
Anweisungen, Illustrationen und technischen
Angaben.
Wenn nicht sämtliche nachstehenden Anweisungen
befolgt werden, kann es zu Stromschlag, Feuergefahr
und/oder ernsthaften Verletzungen kommen.
b) Es wird nicht empfohlen, Arbeiten wie
Sandpapierschleifen, Drahtbürsten, oder Polieren
mit diesem Elektrowerkzeug auszuführen.
Arbeiten, für die dieses Elektrowerkzeug nicht
konzipiert wurde, könnten eine Gefahr darstellen, die
zu Verletzungen oder Geräteschäden führen könnten.
c) Verwenden Sie keine Zubehörteile, die nicht
speziell vom Hersteller für die Verwendung mit
dem Werkzeug konzipiert und empfohlen wurden.
Der Umstand, dass ein Zubehörteil an dem
Elektrowerkzeug angebracht werden kann, bedeutet
nicht, dass damit ein sicherer Betrieb garantiert ist.
d) Die Nenndrehzahl des Schleifkörpers
muss mindestens der maximalen auf dem
Elektrowerkzeug angegebenen Drehzahl
entsprechen.
Schleifkörper, die mit einer höheren Geschwindigkeit
als ihrer Nenndrehzahl betrieben werden, können
zerbersten und in Folge können Bruchstücke davon
weggeschleudert werden.
e) Außendurchmesser und Dicke des Schleifkörpers
müssen den Maßangaben Ihres Elektrowerkzeugs
entsprechen.
Falsch bemessene Schleifkörper können nicht
ausreichend abgesichert oder bei Arbeit nicht
ausreichend kontrolliert werden.
f) Gewindevorrichtung der Zubehörteile muss zum
Mahl-Spindelgewinde passen. Für Zubehör, das
durch Flansche montiert wird, muss das Achsloch
des Zubehörs dem Aufnahmedurchmesser des
Flansches entsprechen.
Zubehör, das nicht auf den Montageaufsatz des
Elektrowerkzeugs passt, läuft mit Unwucht, vibriert
sehr stark und kann zu einem Verlust der Kontrolle über
das Werkzeug führen.
g) Benutzen Sie niemals beschädigte
Schleifkörper. Überprüfen Sie vor jedem
Gebrauch Einsatzwerkzeuge wie Schleifkörper
auf Absplitterungen und Risse, Schleifteller
auf Sprünge, Risse oder starke Abnutzung,
Drahtbürsten auf lose oder gebrochene
Drähte. Wenn das Elektrowerkzeug oder der
Schleifkörper herunter fällt, überprüfen Sie es/
ihn auf Beschädigung oder montieren Sie einen
unbeschädigten Schleifkörper. Lassen Sie nach
Prüfung und Montage des Schleifkörpers das
Elektrowerkzeug eine Minute lang mit maximaler
Leerlaufdrehzahl laufen. Achten Sie dabei darauf,
dass Sie und alle anderen in der Nähe befindlichen
Personen sich außerhalb der Rotationsebene des
Schleifkörpers aufhalten.
Normalerweise zerbersten schadhafte
Schleifwerkzeuge bei einem solchen Probelauf.
h) Tragen Sie eine Schutzausrüstung. Benutzen
Sie je nach Anwendung Gesichtsschutz oder
Schutzbrille. Soweit angemessen, tragen Sie eine
Staubmaske, einen Gehörschutz, Handschuhe
sowie eine Arbeitsschürze, die geeignet sind,
Sie vor Schleifkörper- und Werkstückteilchen zu
schützen.
Die Schutzbrille muss sich eignen, die bei
unterschiedlichenArbeitenweggeschleudertenPartikel
abzuwehren. Die Staub- oder die Atemschutzmaske
muss in der Lage sein, die bei der Arbeit entstehenden
Partikel zu filtern. Eine dauerhaft hohe Lärmbelastung
kann zu Gehörverlust führen.
i) Halten Sie umstehende Personen von Ihrem
Arbeitsbereich fern. Jeder, der den Arbeitsbereich
betritt, muss eine Schutzausrüstung tragen.
14
Deutsch
0000BookGP3VWE.indb140000BookGP3VWE.indb14 2017/11/3016:23:232017/11/3016:23:23

Werkstückteilchen oder Stücke geborstener
Schleifkörper können weggeschleudert werden und
auch außerhalb des unmittelbaren Arbeitsbereiches
Verletzungen verursachen.
j) Falls der Schleifkörper bei der Arbeit mit versteckt
liegenden Leitungen oder mit der Anschlussleitung
des Elektrowerkzeugs selbst in Berührung kommen
kann, halten Sie das Elektrowerkzeug nur an seinen
isolierten Griffflächen.
Schleifkörper, die in Kontakt mit einer
spannungsführenden Leitung kommen, können die
Metallteile des Elektrowerkzeugs spannungsführend
machen und dem Bediener einen elektrischen Schlag
versetzen.
k) Halten Sie die Anschlussleitung des
Elektrowerkzeugs stets vom drehenden
Schleifkörper fern.
Falls Sie die Kontrolle über das Elektrowerkzeug
verlieren, kann die Anschlussleitung durchtrennt oder
erfasst werden, und Ihre Hand oder Ihr Arm in das sich
drehende Einsatzwerkzeug geraten.
l) Legen Sie das Elektrowerkzeug niemals ab, bevor
der Schleifkörper vollständig zum Stillstand
gekommen ist.
Der sich drehende Schleifkörper kann in Berührung mit
der Ablagefläche geraten, wodurch Sie die Kontrolle
über das Elektrowerkzeug verlieren können.
m) Lassen Sie das Elektrowerkzeug nicht laufen,
während Sie es tragen.
Der sich drehende Schleifkörper kann bei
versehentlicher Berührung Ihre Kleidung erfassen und
in Ihren Körper gezogen werden.
n) Reinigen Sie regelmäßig die Lüftungsöffnungen
des Elektrowerkzeugs. Das Motorgebläse zieht
Staub in das Gehäuse.
Übermäßige Ansammlungen von Metallstaub könnten
zu elektrischen Gefährdungen führen.
o) Verwenden Sie das Elektrowerkzeug nicht in der
Nähe entflammbarer Materialien.
Funken könnten diese Materialien entzünden.
p) Verwenden Sie keine Zubehörteile, die flüssige
Kühlmittel erfordern.
Die Verwendung von Wasser oder anderen flüssigen
Kühlmitteln kann zu einem elektrischen Schlag oder
Schock führen.
RÜCKSCHLAG UND DAZU GEHÖRIGE
SICHERHEITSHINWEISE
Rückschlag ist die plötzliche Reaktion infolge eines
Verklemmens oder Verhakens eines drehenden
Schleifkörpers, eines Schleiftellers oder einer Drahtbürste
etc. Dieses Verklemmen oder Verhaken führt zu einem
plötzlichen Stopp des rotierenden Schleifkörpers, wodurch
ein unkontrolliertes Elektrowerkzeug an der Blockierstelle
ruckartig gegen die Drehrichtung des Schleifkörpers
bewegt wird.
Wenn beispielsweise eine Schleifscheibe im Werkstück
verklemmt oder verhakt wird, kann sich die Kante der
in die Blockierstelle eindringenden Schleifscheibe in
die Oberfläche des Werkstücks graben, wodurch die
Schleifscheibe ausbrechen oder einen Rückschlag
verursachen kann. Je nach Drehrichtung der Scheibe
an der Blockierstelle kann sich die Schleifscheibe dabei
auf die Bedienperson zu oder von ihr weg bewegen.
Schleifscheiben können unter diesen Umständen auch
brechen.
Zum Rückschlag kommt es in Folge einer falschen
und/oder nicht ordnungsgemäßen Verwendung
des Elektrowerkzeugs. Dies kann durch geeignete
Vorsichtsmaßnahmen vermieden werden, die im
Folgenden beschrieben werden.
a) Halten Sie das Elektrowerkzeug stets gut fest und
bringen Sie Ihren Körper und Ihren Arm in eine
Position, in der Sie mögliche Rückschlagkräfte
abfangen können. Verwenden Sie immer den
Zusatzgriff, falls vorhanden, um beim Hochlauf die
größtmögliche Kontrolle über Rückschlagkräfte
oder Reaktionsmomente zu haben.
Der Bediener kann Rückschlagkräfte
oder Reaktionsmomente durch geeignete
Vorsichtsmaßnahmen beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe rotierenden
Einsatzwerkzeuge.
Das Einsatzwerkzeug könnte sich beim Rückschlag
über Ihre Hand bewegen.
c) Meiden Sie den Bereich, in den sich das
Elektrowerkzeug bei einem Rückschlag bewegen
würde.
Durch den Rückschlag wird das Elektrowerkzeug
ruckartig entgegen der Drehrichtung der Schleifscheibe
an der Blockierstelle bewegt.
d) Arbeiten Sie besonders vorsichtig im Bereich
von Ecken und scharfen Kanten etc. Verhindern
Sie, dass Einsatzwerkzeuge vom Werkstück
zurückprallen und verklemmen.
An Ecken und scharfen Kanten oder beim Abprallen
neigen rotierende Einsatzwerkzeuge dazu, sich zu
verklemmen, was in weiterer Folge zum Verlust der
Kontrolle des Werkzeugs oder zum Rückschlag führt.
e) Verwenden Sie kein Ketten- oder gezähntes
Sägeblatt.
Solche Einsatzwerkzeuge führen häufig zu
Rückschlag oder zum Verlust der Kontrolle über das
Elektrowerkzeug.
BESONDERE SICHERHEITSHINWEISE FÜR
SCHLEIFARBEITEN
a) VerwendenSielediglichdie für IhrElektrowerkzeug
zugelassenen Schleifkörper und die für diese
Schleifkörper vorgesehene Schutzhaube.
Schleifkörper, die nicht für das Elektrowerkzeug
vorgesehen sind, können nicht ausreichend
abgeschirmt werden und ihre Verwendung ist daher
nicht sicher.
b) Schleifkörper dürfen nur für die jeweils
vorgesehenen Einsatzmöglichkeiten verwendet
werden. Schleifen Sie beispielsweise nie mit der
Seitenfläche einer Trennscheibe.
Trennscheiben sind zum Abtragen von Material durch
die Scheibenkante bestimmt und können bei seitlicher
Krafteinwirkung auf den Schleifkörper zerbrechen.
c) Verwenden Sie immer unbeschädigte Flansche
in der für die gewählte Schleifscheibe passenden
Größe und Form.
Passende Flansche stützen die Schleifscheibe und
verringern so die Gefahr eines Zerbrechens der
Schleifscheibe. Flansche für Trennscheiben können
sich von Flanschen für andere Schleifscheiben
unterscheiden.
d) Verwenden Sie niemals durch größere
Elektrowerkzeuge abgenutzte Schleifscheiben.
Für größere Elektrowerkzeuge konzipierte
Schleifscheiben sind nicht für die höheren Drehzahlen
kleinerer Elektrowerkzeuge ausgelegt und können
brechen. 15
Deutsch
0000BookGP3VWE.indb150000BookGP3VWE.indb15 2017/11/3016:23:232017/11/3016:23:23

ALLGEMEINE SICHERHEITSHINWEISE FÜR
SCHLEIFGERÄTE
– Vergewissern Sie sich, dass die auf der
Scheibe angegebene Geschwindigkeit mit der
Sollgeschwindigkeit des Schleifers übereinstimmt oder
diese übertrifft;
– Achten Sie darauf, dass die Abmessungen der Scheibe
mit dem Schleifer kompatibel sind;
– Schleifscheiben müssen sorgfältig und in Übereinstimmung
mit den Anweisungen des Herstellers gelagert und
verwendet werden;
– Überprüfen Sie die Schleifscheibe vor dem Einsatz,
verwenden Sie keine angeschlagenen, gebrochenen
oder sonstwie defekte Produkte;
– Achten Sie darauf, dass Scheiben und Gegenstücke
gemäß den Anweisungen des Herstellers angebracht
werden;
– Denken Sie daran, mit dem Verbundprodukt gelieferte
Papierflansche zu verwenden, wenn diese benötigt
werden;
– Achten Sie darauf, dass das Schleifmittel vor dem
Einsatz richtig montiert und angezogen wird, lassen Sie
das Werkzeug 30 Sekunden lang unbelastet in einer
sicheren Position laufen, stoppen Sie das Gerät sofort,
falls Sie deutliche Vibrationen oder andere Defekte
bemerken sollten. Falls dies eintritt, überprüfen Sie das
Gerät und versuchen Sie, die Ursache herauszufinden;
– Falls das Werkzeug mit einer Schutzeinrichtung
ausgerüstet ist, benutzen Sie das Werkzeug niemals
ohne diese Schutzeinrichtung;
– Verwenden Sie keine separaten Reduzierhülsen
oder Adapter, um Schleifscheiben mit großem
Lochdurchmesser zu montieren;
– Bei Werkzeugen, die zum Einsatz mit Gewinde-
Schleifscheiben vorgesehen sind, vergewissern Sie
sich, dass das Gewinde in der Scheibe lang genug ist,
um die Welle in ganzer Länge aufzunehmen;
– Vergewissern Sie sich, dass das Werkstück richtig
gestützt wird;
– Verwenden Sie keine Trennscheiben für seitliche
Schleifarbeiten;
– Achten Sie darauf, dass bei der Arbeit entstehende
Funken keine Unfälle verursachen – keine Personen
treffen oder entflammbare Materialien entzünden;
– Sorgen Sie dafür, dass Belüftungsöffnungen jederzeit
frei bleiben, wenn Sie unter staubigen Bedingungen
arbeiten. Falls Staub beseitigt werden muss, ziehen
Sie zuerst den Netzstecker (verwenden Sie dafür
keine Metallgegenstände) und vermeiden Sie
Beschädigungen von innen liegenden Teilen;
– Tragen Sie grundsätzlich eine Schutzbrille und einen
Gehörschutz. Darüber hinaus sollten Sie in eine
persönliche Schutzausrüstung wie Staubmaske,
Handschuhe, Helm und Schürze tragen;
– Geben Sie gut auf die Scheibe acht; nach dem
Ausschalten des Werkzeuges dreht sich diese noch
eine Zeit lang weiter.
TECHNISCHE DATEN
Modell GP3V GP5V
Spannung (je nach Gebiet)* (110 V, 120 V, 127 V, 220 V, 230 V, 240 V)
Leistungsaufnahme* 760 W
Leerlaufdrehzahl* 7000 – 29000 min–1 2000 – 8300 min–1
Umdrehungszahl* 30800 min–1 8820 min–1
Max. Schleifscheiben-Durchmesser* 25 mm 50 mm
Spannfutter-Kapazität** 6 mm 6 mm
Gewicht (ohne Kabel) 1,8 kg 1,9 kg
* Vergessen Sie nicht, die Produktangaben auf dem Typenschild zu überprüfen, da sich diese je nach Verkaufsgebiet
ändern.
** Je nach Wohngebiet unterschiedlich.
Elektronische Steuerung
Der Schleifer hat eine elektronische
Geschwindigkeitsregelung, die folgendes erzielt:
○Volle Geschwindigkeit zu jeder Zeit in einem Bereich
bis zur Nennlast.
○Glatter Start.
○Variable Drehzahl
HINWEIS
Der Winkelschleifer ist mit einem Kontrollvorrichtung
für die Drehgeschwindigkeit ausgestattet.
Die Drehgeschwindigkeit kann aufgrund der
Nutzungsbedingungen und der Arbeitsspannung
schwanken.
STANDARDZUBEHÖR
(1) Schlüssel (17 mm)........................................................ 1
(2) Schlüssel (12 mm)........................................................ 1
(3) Seitengriff(nicht mitgeliefert von Areas)...................... 1
Das Standardzubehör kann ohne vorherige
Bekanntmachung jederzeit geändert werden.
SONDERZUBEHÖR (separat zu beziehen)
䡬Spannfutter
für 3 mm Schaft
für 3,175 mm (1/8″) Schaft
für 6,35 mm (1/4″) Schaft
für 8 mm Schaft
Die Abmessungen, außer dem Schaftloch, und
die Behandlungsweisen entsprechen dem 6mm
Spannfutter.
16
Deutsch
0000BookGP3VWE.indb160000BookGP3VWE.indb16 2017/11/3016:23:232017/11/3016:23:23

䡬Schleifscheiben mit 6 mm Schaft
Alle Schleifscheiben sind mit WA-Korn, 60 Graduierung
und P-Verbindung versehen und sind anwendbar
zum Schleifen von allgemeinen und Spezialstahl-
Materialien.
ø 25
25
ø 6
ø 16
32
ø 16 ø 16
13
ø 13
19
KA-4 KA-5 KA-8 KA-12 KA-13
䡬Schleifscheiben mit 3 mm Schaft
Alle Schleifscheiben sind mit WA-Korn, 80 Graduierung
und P-Verbindung versehen und sind anwendbar
zum Schleifen von allgemeinen und Spezialstahl-
Materialien.
ø 10
10
ø 3
30
ø 6
30 10
ø 6
10
ø 7
7
ø 6
KA-20 KC-20 KC-22 KC-23 KC-24
䡬Ausrichter
䡬Koffer
DasSonderzubehör kannohne vorherigeBekanntmachung
jederzeit geändert werden.
ANWENDUNGSGEBIETE
䡬Endbearbeitung von Formen für Preßformen,
Druckgießen und Formen.
䡬Endbearbeitung von Gewindeschneid-Formen,
Werkzeugen und anderen kleinen Teilen.
䡬Internes Schleifen von Werkzeugen und
Maschinenteilen.
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
HINWEIS
Wenn der Winkelschleifer an die Steckdose
angeschlossen ist, schaltet sich die elektronische
Kontrollvorrichtung auf Standby und der
Winkelschleifer erwärmt sich geringfügig. Dies ist aber
keine Fehlfunktion.
ACHTUNG
Betreiben Sie das Gerät nicht über eine direkte
Stromquelle, einen Motorgenerator, Verstärker, oder
irgendeine andere Art von Transformator. Dadurch
könnte nicht nur der Winkelschleifer beschädigt
werden, sonder es könnte auch zu Unfällen führen.
2. Netzschalter
Prüfen, daß der Netzschalter auf “AUS” steht. Wenn der
Stecker an das Netz angeschlossen wird, während der
Schalter auf “EIN” steht, beginnt das Werkzeug sofort
zu laufen, was gefährlich ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. RCD
Wir empfehlen den ständigen Einsatz eines
Fehlerstromschutzschalters (FI), Nennstrom bis
30 mA.
5. Installieren einer Schleifscheibe
Eine Schleifscheibe so installieren, daß die Länge ℓ
weniger als 15 mm beträgt. Wenn ℓlänger ist, treten
unnormale Vibrationen auf, und die Maschine wird
nicht nur negativ beeinflußt, sondern es besteht
auch die Möglichkeit eines ernsthaften Unfalls.
Deshalb ℓso klein wie möglich machen.
Wenn d = 6 mm, 6,35 mm (1/4″), 8 mm beträgt,
sollte D der Schleifscheibe weniger als der max.
Scheibendurchmesser jedes einzelnen Modells sein
(GP3V:25mm,GP5V:50mm).WenneineSchleifscheibe
mit D größer als der max. Scheibendurchmesser jedes
einzelnen Modells (GP3V: 25 mm, GP5V: 50 mm)
verwendet wird, übersteigt die Umfanggeschwindigkeit
die Sicherheitsgrenze, und die Schleifscheibe wird
brechen. Niemals eine solche Scheibe benutzen.
Die Distanz L ist von D abhänging. Nach der
untenstehenden Tabelle L bestimmen.
Wenn d = 3 mm, 3,175 mm (1/8″) beträgt, sollte D
weniger als 10 mm sein. L nach der untenstehenden
Tabelle bestimmen.
Schleifscheiben können mit den Schlüsseln einfach
angebracht und abgenommen werden. (Abb. 2)
HINWEIS
䡬Das Spannfutter nicht mit einem Schaft, der dünner
als der reguläre Schaftdurchmesser (6mm) ist, oder in
leerem Zustand anziehen, weil sonst das Spannfutter
beschädigt wird.
䡬Wenn eine Schleifscheibe mit Schaft installiert
wird, vor dem Anziehen des Spannfutters eine
kleine Menge Wellenöl (oder Nähmaschinenöl) an
den verjüngten Teil geben, der in Abb. 1 markiert
ist.
17
Deutsch
0000BookGP3VWE.indb170000BookGP3VWE.indb17 2017/11/3016:23:232017/11/3016:23:23

GP3V (wenn ℓ= 15 mm)
d 3 mm, 3,175 mm (1/8″) 6 mm, 6,35 mm (1/4″)8mm
D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 25 mm
L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 32 mm
GP5V (wenn ℓ= 15 mm)
d 3 mm, 3,175 mm (1/8″) 6 mm, 6,35 mm (1/4″)8mm
D 5 mm 6 mm 8 mm 10 mm 13 mm 16 mm 20 mm 25 mm 32 mm 38 mm 25 mm 32 mm 38 mm
L 10 mm 13 mm 16 mm 13 mm 40 mm 40 mm 25 mm 25 mm 13 mm 7 mm 32 mm 25 mm 19 mm
6. Einstellen der Drehzahl
Diese Modelle sind mit einer stufenlos einstellbaren
elektronischen Geschwindigkeitsregelungausgestattet
und ermöglichen die Einstellung der Drehzahl je nach
Anwendung.
Wenn Sie die Skalenscheibe (Abb. 6) in Richtung
auf 6 drehen, nimmt die Drehzahl zu, und wenn Sie
die Skalenscheibe in Richtung auf 1 drehen, nimmt
die Drehzahl ab. Stellen Sie die Drehzahl vor der
Verwendung mit der Skalenscheibe ein. Beziehen Sie
sich hierbei auf die folgende Tabelle als Anhalt.
Skalenwert Verwendung
Rotationsgeschwindigkeit (min-1)
GP3V GP5V
1Polieren,
Fertigbearbeiten 7000 2000
2Entfernen von Farbe oder
Beschichtungen 11400 3250
3Entfernen von
Rost 15800 4500
4Entfernen von
Grat 20200 5800
5Schleifen 24600 7050
6
Grobschleifen 29000 8300
HINWEIS: Achten Sie darauf, die Skalenscheibe
nicht auf einen Wert unter 1 oder über 6
einzustellen.
7. Vorsicht bei Benutzung in der Nähe von
Schweißgeräten.
Wird der Winkelschleifer in der unmittelbaren Nähe von
Schweißgerätenbenutzt,kanndieDrehgeschwindigkeit
instabil werden. Verwenden Sie den Winkelschleifer
nicht in der Nähe von Schweißgeräten.
8. Benutzung des Seitengriffs (Abb. 3)
Benutzen Sie unbedingt den Seitengriff, um die Gefahr
eines schweren Stromschlags zu vermeiden.
Bringen Sie den Seitengriff an der Maschine wie
folgt an:
(1) Lockern Sie das Spannfutter für den Seitengriffund
schieben Sie den Seitengriffin den vorspringenden
Klammerteil der Maschine vom Flanschteil der
Seitengriffmuffe her ein.
(2) Platzieren Sie den Seitengriffso, dass er für den
Arbeitsvorgang an der richtigen Stelle sitzt und ziehen
Sie dann das Spannfutter für den Seitengrifffest.
VERWENDUNG
1. Schalten
(1) Durch Schalten des Hebels nach rechts (ON) wird die
Spannung eingeschaltet, durch Schalten nach links
(OFF) wird die Spannung ausgeschaltet.
(2) Beim ersten Einschalten nach der Installierung
einer neuen Schleifscheibe körperliche Nähe zum
Drehumfang der Schleifscheibe vermeiden, um
Gefahren durch eine mögliche falsche Installierung zu
vermeiden.
(3) Vor dem eigentlichen Betrieb die Maschine testen.
Dabei die Schleifscheibe in eine ungefährliche
Richtung halten.
2. Vorsichtsmaßnahmen beim Betrieb
(1) Die Schleifscheibe nur leicht auf das zu schleifende
Material drücken. Zum Schleifen sind hohe
Drehzahlen erforderlich. Durch Verwendung einer
Hand-Schleifmaschine mit hoher Drehzahl wird der
erforderliche Druck verringert.
ACHTUNG
Wenn das Werkzeug mit einem anderen Wert als der
vollen Drehzahl (Skalenwert 6) verwendet wird, kann
der Motor wegen der verringerten Drehzahl nicht
ausreichend gekühlt werden. Dies kann zum Risiko von
Brand und Beschädigung des Motors führen, bevor ein
Überlastungsschutzmechanismus wirksam wird.
Stellen Sie sicher, daß Sie das Werkzeug leicht auf die
Materialoberfläche einwirken lassen, wenn Sie es mit
einer Drehzahl unter der vollen Drehzahl (Skalenwert
6) verwenden.
(2) Ausrichten der Schleifscheibe
Nach Anbringen der Schleifscheibe eine
Seintenabweichung der Schleifscheibenmitte mit
einem Ausrichter korrigieren (separat zu beziehen).
Wenn die Schleifscheibenmitte exzentrisch ist, ist
nicht nur präzise Bearbeitung unmöglich, sondern
auch die Schleifvibrationen nehmen zu und senken
die Schleifgenauigkeit und Zuverlässigkeit.
Eine verschmutzte oder abgenutzte Schleifscheibe
verunreinigt die Bearbeitungsfläche oder
vermindert die Schleif-Effektivität. Gelegentlich
die Schleifscheibe mit dem Ausrichter ausrichten.
AUSWAHL DER SCHLEIFSCHEIBEN
Die Art der Schleifscheibe ist abhänging von dem zu
schleifenden Material. Eine geeignete Schleifscheibe für
das zu schleifende Material wählen.
Die folgende Tabelle gibt eine Übersicht über
Schleifscheiben und Materialien.
18
Deutsch
0000BookGP3VWE.indb180000BookGP3VWE.indb18 2017/11/3016:23:242017/11/3016:23:24

Zu schleifende Materialien Korn Graduierung Bindergrand Struktur Bindemittel
Flußstahl, Hartstahl, Schmiedestahl WA 60~80 P m V
Gußeisen C36M-O
mV
Bessing, bronze, Aluminium C36J-K
mV
Keramik WA 60~80 MmV
Kunstharz C36K-M
mV
Zum Schleifen kleiner Flächen gibt es kleine
Schleifscheiben mit Schaft, deren Abmessungen und
Formen in “SONDERZUBEHÖR” gezeigt werden.
Da der Schleifscheibenschaft-Durchmesser 3 mm beträgt,
sollte das Spannfutter für 3 mm Schaft verwendet werden,
das als Sonderzubehör beim HiKOKI-Fachhändler
erhältlich ist.
WARTUNG UND INSPEKTION
1. Inspektion der Schleifscheibe
Sicherstellen, daß die Schleifscheibe keine Risse und
Beschädigungen an der Oberfläche aufweist.
2. Inspektion der Befestigungsschrauben
Alle Befestigungsschrauben werden regelmäßig
inspiziert und geprüft, ob sie gut angezogen sind.
Wenn sich eine der Schrauben lockert, muß sie sofort
wieder angezogen werden. Geschieht das nicht, kann
das zu erheblichen Gefahren führen.
3. Wartung des Motors
Die Motorwicklung ist das “Herz” des Elektrowerkzeugs.
Daher ist besonders sorgfältig darauf zu achten, daß
die Wicklung nicht beschädigt wird und/oder mit Öl
oder Wasser in Berührung kommt.
4. Inspektion der Kohlebürsten (Abb. 4)
Im Motor sind Kohlebürsten verwendet, die
Verbrauchsteile sind. Übermaßig abgenutzte
Kohlenbürsten führen zu Motor, problemen.
Deshalb wird eine Kohlebürste durch eine neue ersetzt,
die dieselbe Nummber trägt wie auf der Abbildung
gezeigt, wenn sie teilweise oder ganz verbraucht
ist. Darüber hinaus müssen die Kohlebürsten immer
sauber gehalten werden und müssen sich in der
Halterung frei bewegen können.
5. Austausch einer Kohlebürste (Abb. 5)
<Zerlegen>
(1) Die D4-Schneidschraube an der hinteren Abdeckung
herausschrauben und die hintere Abdeckung
entfernen.
(2) Mit dem mitgelieferten Sechskantschlüssel order einem
Schraubenzieher die Kante der Feder hochziehen, die
die Kohlenbürste nach unten drückt. Die kante der
Feder zur Außenseite des Kohlebürstenhalters hin
herausziehen.
(3) Die Kente der Anschluß litze an der Kohlebürste von
dem Anschlußteil des Bürstenhalters entfernen und die
Kohlebürste aus dem Bürstenhalter nehmen.
<Baugruppe>
(1) Das Ende der Kohlenbürsten-Anschlußlitze in den
Anschlußteil des Bürstenhalfers einstekken.
(2) Die Kohlebürste in den Bürstenhalter einsetzen.
(3) Die Kante der Feder mit dem mitgelieferten
Sechskantschlüssel oder einem Schraubenzieher
wieder zurück zum Kohlebürstenkopf drücken.
HINWEIS
Stellen Sie sicher, daß das Ende der Feder nicht die
Anschlußlitze festklemmt.
(4) Die hintere Abdeckung wieder ansetzen und mit
den D4-Schneidschrauben anmontieren.
6. Auswechseln des Netzkabels
Wenn eine Auswechslung des Netzkabels erforderlich
ist, muss dies zur Vermeidung von Gefahren von
einem durch HiKOKI autorisierten Service-Zentrum
durchgeführt werden.
7. Liste der Wartungsteile
ACHTUNG
Reparatur, Modifikation und Inspektion von HiKOKI-
Elektrowerkzeugen müssen durch ein autorisiertes
HiKOKI-Kundendienstzentrum durchgeführt werden.
Diese Teileliste ist hilfreich, wenn sie dem autorisierten
HiKOKI-Kundendienstzentrum zusammen mit dem
Werkzeug für Reparatur oder Wartung ausgehändigt
wird.
Bei Betrieb und Wartung von Elektrowerkzeugen
müssen die Sicherheitsvorschriften und Normen
beachtet werden.
MODIFIKATIONEN
HiKOKI-Elektrowerkzeuge werden fortwährend
verbessert und modifiziert, um die neuesten
technischen Fortschritte einzubauen.
Dementsprechend ist es möglich, daß einige Teile
ohne vorherige Benachrichtigung geändert werden.
GARANTIE
Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie
unter Zugrundelegung der jeweils geltenden gesetzlichen
und landesspezifischen Bedingungen. Dieses Garantie
erstreckt sich nicht auf Gehäusedefekte und nicht auf
Schäden, die auf Missbrauch, bestimmungswidrigen
Einsatz oder normalen Verschleiß zurückzuführen
sind. Im Schadensfall senden Sie das nicht zerlegte
Elektrowerkzeug zusammen mit dem GARANTIESCHEIN,
den Sie am Ende der Bedienungsanleitung finden, an ein
von HiKOKI autorisiertes Servicecenter.
HINWEIS
Aufgrund des ständigen Forschungs- und
Entwicklungsprogramms von HiKOKI sind Änderungen
der hierin gemachten technischen Angaben nicht
ausgeschlossen.
19
Deutsch
0000BookGP3VWE.indb190000BookGP3VWE.indb19 2017/11/3016:23:242017/11/3016:23:24

Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745
bestimmt und in Übereinstimmung mit ISO 4871
ausgewiesen.
Gemessener A-gewichteter Schallpegel: 94 dB (A)
Gemessener A-gewichteter Schalldruck: 83 dB (A)
Messunsicherheit K: 3 dB (A)
Gehörschutz tragen.
Gesamtvibrationswerte (3-Achsen-Vektorsumme),
bestimmt gemäß EN60745.
Oberflächenschleifen:
Vibrationsemissionswert ah, SG = 4,0 m/s2
Messunsicherheit K = 1,5 m/s2
Die angegebenen Gesamtvibrationswerte wurden
entsprechend einem standardisierten Testverfahren
gemessen und können dazu verwendet werden,
Werkzeuge miteinander zu vergleichen.
Außerdem können sie zur vorbereitenden
Expositionseinschätzung verwendet werden.
WARNUNG
䡬Der Vibrationsemissionswert während der
tatsächlichen Benutzung des Elektrowerkzeugs
kann von dem deklarierten Gesamtwert
abweichen, abhängig davon, wie das Werkzeug
verwendet wird.
䡬Legen Sie Sicherheitsmaßnahmen zum
Schutz des Bedieners fest, die auf einer
Expositionseinschätzung unter den tatsächlichen
Benutzungsbedingungen beruhen (unter
Berücksichtigung aller Bereiche des Betriebszyklus,
darunter neben der Triggerzeit auch die Zeiten, in
denen das Werkzeug ausgeschaltet ist oder im
Leerlaufbetrieb läuft).
20
Deutsch
